Ip-видеонаблюдение. особенности сетевых видеокамер

МАСШТАБИРУЕМОСТЬ И УНИВЕРСАЛЬНОСТЬ

Следующее достоинство IP видеонаблюдения – передача по одной линии информации от нескольких камер. Это возможно за счет того, что сигнал каждой видеокамеры содержит информацию о принадлежности к конкретному устройству. Тем не менее, количество телекамер, подключаемых к одной паре проводов не безгранично.

Определяется это:

• с одной стороны, пропускной способностью  витой пары;
• с другой – суммарным объемом видеопотока подключенных камер видеонаблюдения.

Таким образом, при построении видеонаблюдения на IP видеокамерах каждый случай требует выполнения соответствующих расчетов.

Тем не менее, это определяет еще одно достоинство – простое масштабирование IP систем. Если позволяет пропускная способность линии связи (а резерв закладывается на этапе разработки проекта), то, при необходимости всегда можно установить дополнительные камеры видеонаблюдения без изменений  СКС (структурированной кабельной системы).

Часто как плюс цифрового видеонаблюдения преподносится допустимость использования для его организации имеющихся локальных сетей предприятия. Теоретически это возможно, на практике вычислительных мощностей оборудования может оказаться недостаточным для одновременного решения двух задач.

Подключить одну – две видеокамеры проблем не составит, но крупную систему видеоконтроля лучше реализовывать на базе отдельной СКС.

Цифровая обработка сигнала дает еще одно преимущество системам IP наблюдения – применение средств видео аналитики:

• распознание лиц, автомобильных номеров;
• подсчет количества людей в помещении;
• обнаружение террористических угроз;
• контроль производственных процессов и пр.

Также общеизвестны другие возможности IP систем: относительно простая организация  удаленного доступа через интернет и построение беспроводного видеонаблюдения на базе WiFi камер.

Потенциально высокое разрешение IP видеокамер бесспорным достоинством не является. Во первых, для большинства задач это не нужно. Во-вторых, не всегда мегапиксели реализуются за счет качества матрицы, они могут быть эмулированы тем или иным способом, а это уже определенного рода суррогат.

На первый взгляд явных минусов цифровое видеонаблюдение не имеет. Но есть смысл отметить, например, что «правильная» IP камера не может стоить дешево.

То что продается за несколько тысяч рублей будет работать в локальной сети, не более. Такие устройства могут оказаться несовместимыми с некоторыми сервисами (из личного опыта), ПО, оборудованием других производителей.

Что еще необходимо для монтажа видеонаблюдения?

• Питание видеокамер
• Источник бесперебойного питания
• Жесткий диск
• Микрофоны
• Кабель
• Штекеры

Как и любому другому устройству, видеокамерам необходимо питание. При формировании аналоговой или HD системы видеонаблюдения используются блоки питания. Они могут быть индивидуальными для каждой камеры и централизованными. Практически всегда мы устанавливаем общий блок питания на 12V для всех камер. В него можно установить аккумулятор, который позволит обеспечить электроэнергией камеры видеонаблюдения, если отключается электричество на объекте. Но это не уместно, если нет источника бесперебойного питания, который поддержит работу видеорегистратора. Также источник бесперебойного питания обезопасит вашу систему видеонаблюдения от перепадов напряжения.

У IP видеокамер питание может быть и PoE, и 12V от блока питания. Это зависит от конкретной модели камеры. Если питание PoE (как правило), используется коммутатор на необходимое количество портов, так как не многие IP видеорегистраторы имеют PoE. IP видеорегистратор, например на 8 камер, может не иметь 8-ми разъемов для подключения этих самых камер. Таким образом, добавляется еще одно устройство – PoE коммутатор. Источник бесперебойного питания также не забываем и для IP видеонаблюдения.

Жесткий диск является централизованным хранилищем информации с камер видеонаблюдения. И сколько будет такая информация храниться, зависит от многих факторов:

• объем жесткого диска,
• разрешение изображения,
• частота кадров,
• способ записи (например, циклическая запись, запись по движению или по расписанию),
• количество камер.

Это основная причина, почему жесткий диск не установлен изначально в видеорегистратор, а докупается отдельно.

Если Вам необходима запись звука совместно с видео с камер, об этом нужно подумать заранее. Многие считают, что микрофон встроен чуть ли не во все камеры. Это глубочайшее заблуждение. Чтобы не возникли сложности после монтажа системы видеонаблюдения с записью звука, необходимо заранее об этом подумать и предупредить специалистов о такой необходимости. В противном случае есть вероятность, что придется даже камеры заменить. Редко, но возможно. Да, часто микрофон можно установить отдельно, но кабель к нему лучше проложить заранее с кабелем для камеры. И видеорегистратор подобрать такой, чтобы он поддерживал подключение микрофонов в необходимом количестве.

Кстати, о кабеле. Как ни странно, но он тоже необходим. Для аналоговых и HD систем используется коаксиальный, для IP – витая пара. Кабель бывает разного качества и разного назначения. Например, для внутренней или внешней прокладки. Иногда стоимость прокладки кабельных трасс превышает всю остальную стоимость работ по монтажу и пуско-наладке системы видеонаблюдения. Стоит сказать про Wi-Fi видеонаблюдение. Многие считают Wi-Fi камеры бепроводными, забывая о том, что к ним нужно подвести питание. Wi-Fi видеокамеры хороши там, где есть доступ к электрической сети. В остальных случаях проще и надежней устанавливать обычные камеры. Да, именно надежней. Дело в том, что передача сигнала беспроводным путем всегда менее стабильна, чем по кабелю.

И в завершение скажу пару слов про штекеры. Для IP видеонаблюдения это RJ-45. Для остальных камер и регистраторов – BNC и штекеры питания. Они тоже бывают разными по типу и качеству. Мы используем преимущественно штекеры под обжим. Они зарекомендовали себя гораздо более надежными, чем штекеры с клеммными колодками и не «отваливаюся», если зацепить кабель или передвинуть видеорегистратор.

Конечно, понадобятся еще и другие материалы: гофрированная труба, крепеж, прочие всякие мелочи. Но это уже другая история.

Как работает система видеонаблюдения?

Для примера возьмем за основу рисунок, расположенный вверху страницы. На нем изображены четыре камеры видеонаблюдения, видеорегистратор, Wi-Fi роутер, монитор и мобильный телефон в качестве устройства для удаленного доступа к камерам видеонаблюдения. Также я обозначил связь между всеми этими устройствами.

Итак, камеры видеонаблюдения передают сигнал на видеорегистратор. Видеорегистратор является неким сервером для обработки и хранения полученной информации. Но помните, что современные видеорегистраторы не оснащаются жесткими дисками, поэтому, если Вы хотите чтобы запись все же осуществлялась, жесткий диск можно купить у нас или в любом другом магазине. Но не забывайте, что к этому устройству есть определенные требования. Вернемся к изображению. Следующим этапом является монитор для просмотра видео с камер. Мониторы часто устанавливаются на пунктах охраны, на проходных или просто в жилом помещении. Стоит сказать, что монитор не является обязательной составляющей системы видеонаблюдения. Установить его можно, если он действительно необходим. Видеорегистратор можно подключить к Wi-Fi роутеру для передачи данных в интернет, а затем удаленно, то есть из любой точки мира, вывести изображение на телефон, планшет, ноутбук или ПК, предварительно установив специальную программу или приложение. Но не стоит волноваться, что теперь каждый желающий сможет подключиться к вашей системе безопасности и наблюдать за тем, что происходит, скажем, у Вас дома. Все видеорегистраторы кодируются. Также как электронная почта. Достаточно создать собственный логин и прописать пароль доступа.

Настройка камеры

IP-адрес камеры

Как и роутер, IP-камера является автономным сетевым устройством, которое имеет свой собственный IP-адрес. Он может быть динамическим или статическим. Если адрес камеры динамический и на роутере включена служба DHCP, дополнительные манипуляции с подключением не потребуются. После того, как вы соедините камеру и роутер кабелем, роутер присвоит камере IP-адрес и она появится в списке сетевых устройств.

Но большинство IP-камер по умолчанию имеют статический IP-адрес. И он может не совпадать с диапазоном адресов вашей сети. Тогда для подключения камеры к роутеру адрес нужно сменить.

Есть камеры, которые вначале пытаются получить адрес по DHCP. В случае, если не находят сервера — берут себе статический адрес.

Смена IP-адреса

Для организации видеонаблюдения, следует настроить подключение IP-камеры к интернету через роутер. Подключим к компьютеру для установки нужного IP-адреса.

IP-адрес камеры указан на этикетке в её нижней части и в инструкции к ней. Если он статический, например, 192.168.0.10, а у вашего роутера 192.168.1.1, автоматического подключения не произойдёт и роутер не будет видеть камеру. Для  решения этой проблемы меняем её IP-адрес.

Подключаем к компьютеру

Подключаем камеру к компьютеру или ноутбуку, предварительно сменив на нём IP-адрес на 192.168.0.1.

Для этого надо нажимаем на поиск на компьютере. В строке поиска пишем «панель управления». Найденное приложение запускаем. В панели управления в строке поиска ищем «центр управления сетями и общим доступом».

Там вы можете нажать на изменение параметров адаптеров и выбрать нужное подключение. Проще прямо в этом же окне нажать на «Ethernet» для нужной сети. После этого попадаем в окно состояния.

В этом окне нажимаем на «Свойства». В появившемся окне свойств выбираем пункт «IP версии 4 (TCP/IPv4)» и нажимаем на кнопку свойств.

Выбираем пункт «Использовать следующий IP-адрес». Прописываем нужный адрес в соответствующем поле и указываем маску подсети. Обычно это 255.255.255.0. Нажимаем кнопку «OK». Настройки сети вступят в силу только после закрытия окна «Ethernet: свойства». После изменения настроек на нем появится кнопка «Закрыть».

Меняем адрес

Подключаем камеру, вводим в строке браузера её IP-адрес и попадаем в веб-интерфейс устройства.

К некоторым камерам прилагается специальная программа, с помошью которой можно изменить адрес камеры. У камер разных производителей он может отличаться, однако основные пункты меню одинаковы. Нужный пункт будет называться «Конфигурация» или что-то вроде этого. Здесь нужно найти подпункт «Сеть» и либо поставить галочку в пункте «Использовать динамический IP-адрес» либо выбрать «Статический IP» и прописать там нужный адрес. Если IP вашего роутера 192.168.1.1, можно указать например 192.168.1.25. Маска подсети, как правило, стандартная – 255.255.255.0, если вы не меняли этот параметр в сетевых настройках роутера. Если есть поле «Шлюз», пропишите в нём адрес вашего роутера. После чего сохраните настройки.

К некоторым камерам прилагается специальная программа, с помощью которой можно изменить адрес камеры. После этого подключаются к веб-интерфейсу для дальнейшей настройки.

При задании IP-адреса для сетевой веб-камеры, желательно использовать статический адрес. Следует проверить, что выбранный адрес не попадает в диапазон адресов, раздаваемых DHCP-сервером.

Не забудьте вернуть исходные настройки сетевой карты вашего ПК, иначе вы не сможете подключиться к сети!

На этом этапе можно отключить камеру от компьютера и подключить её к роутеру.

Если вы установили на камере динамический IP-адрес, имеет смысл на роутере зарезервировать для неё постоянный адрес, чтобы потом каждый раз не искать её в списке сетевых устройств. Для этого в пункте меню веб-интерфейса роутера «Резервирование адресов» укажите МАС-адрес камеры и пропишите для неё IP.

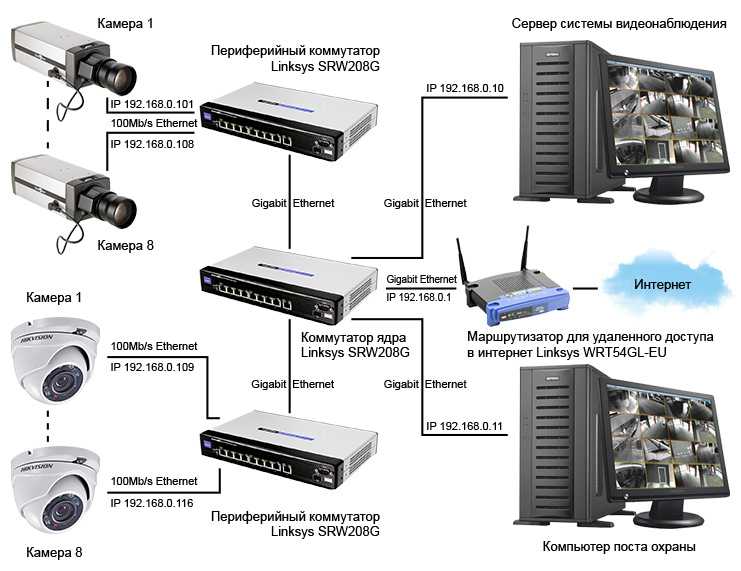

Адресация сети.

Возьмём за основу утверждение что физически сеть уже проложена и все устройства подключены правильно, питание подано. Осталось только настроить адресацию и наша сеть оживёт.  Для этого каждому устройству в сети необходимо назначить собственный, уникальный в пределах сети ip адрес. мы будем рассматривать сеть с небольшим кол-вом узлов построенную с испотльзованием технологий Ethernet и Wi-Fi. Связь в сети будет осуществлятся при помощи протокола TCP/IP.
Как правило в качестве адреса для локальных вычислительных сетей (ЛВС) на базе TCP/IP используется маска вида x.x.x.x, к примеру 192.168.1.x, такую маску адреса мы и будем брать за основу. В такой сети все устройства имеют IP адрес отличающийся только последней из 4-х цифр и она может принимать значения от 1 до 254.
Подробно о сетях TCP/IP и адресацию можно прочесть здесь  TCP/IP , а также про  IP адрес и про Локальные сети в целом.

На начальном этапе нужно определится с назначением адресов всем сетевым устройствам. В качестве примера возьмём сеть в которой имеются маршутизатор (модем) для доступа в интернет, сетевой видеорегистратор (DVR) для записи, компьютер оператора и несколько, скажем 5, IP камер (IPCAM) видеонаблюдения. Кроме того к видеорегистратору могут быть подключены и аналоговые камеры (CCTV), но они в построении ЛВС не учавствуют.

Исторически так сложилось что «первый» ip адрес 192.168.1.1 закреплён на маршутизатором, остальные же ip адреса вы вольны  раздавать устройствам в любом порядке, главное не запутаться в них (адресах) в последствии. У нас получилась примерно такой список:

1. 192.168.1.1 — маршутизатор
2. 192.168.1.2 — видеорегистратор
3. 192.168.1.3 — операторский компьютер
4. 192.168.1.11 — IP камера 1
5. 192.168.1.12 — IP камера 2
6. 192.168.1.13 — IP камера 3
7. 192.168.1.14 — IP камера 4
8. 192.168.1.15 — IP камера 5

При настройке каждого устройства в отдельности мы должны будем указать: выбранный для устройства IP адрес, маску подсети (255.255.255.0), адрес шлюза (маршутизатора, в нашем случае это 192.168.1.1) и адреса DNS сервера. В качестве последнего можно смело указывать адрес ДНС сервера Google (8.8.8.8) или же адрес ДНС сервера вашего провайдера.

IP видеонаблюдение своими руками

На сегодня IP видеонаблюдение является, пожалуй, самым оптимальным вариантом, конечно, в тех случаях, когда имеется возможность подключения к сети интернет. Его основным преимуществом является отсутствие кабеля, что позволяет как сэкономить на покупке оного, так и не оплетать все вокруг проводами.

Также это позволяет устанавливать IP камеру практически в любом месте придомовой территории/квартиры/подъезда и т. д. Но для относительно удаленных объектов (дача, гараж и пр.) такой тип видеонаблюдения явно не подойдет, т. к. для передачи изображения с камеры на компьютер необходимо хорошее покрытие сети wi-fi, а это значит, что все камеры должны быть на небольшом расстоянии от роутера. Но как вариант в таких случаях – дополнительная покупка 3G/4G модема с wi-fi (впрочем, лучше чтобы на месте установки камер было уверенное 4G покрытие, в противном случае придется ограничиться аналоговыми камерами), с последующим подключением к нему камер видеонаблюдения и передаче изображения в интернет. IP камеры будут хорошим вариантом обеспечения видеонаблюдения для частного дома, при необходимости четкой и детальной картинки. Стоимость комплекта из одной камеры начинается от 2000 рублей.

Приступаем к установке IP видеонаблюдения своими руками.

Шаг 1. Программное обеспечение. Как правило, в комплекте с IP камерами бесплатно идет диск с программным обеспечением, и для начала нам необходимо установить его на компьютер.

Шаг 2. Подключаем роутер. Если у вас уже имеется роутер, подключенный к компьютеру по wi-fi, то переходите к третьему шагу, если нет, то читайте дальше. Роутер необходимо подключить к компьютеру посредством wi-fi. Для этого подключаем его к сети питания, и вставляем сетевой кабель. После этого подключаем роутер к компьютеру, и идем в настройки – вбиваем в окне поиска браузера стандартный IP адрес, типа192.168.1.1. Вводим логин и пароль (обычно логин admin, и пароль также admin или четыре либо восемь нолей – 0000 или 00000000). Затем настраиваем параметры wi-fi и подключаемся к маршрутизатору по беспроводной сети, вытащив сетевой кабель из разъема компьютера.

Шаг 3. Подключение камер. Установив программу с диска, идущего в комплекте, подключаем нашу камеру к сети питания и соединяем ее с роутером посредством сетевого кабеля. Далее непосредственно в самой установленной на компьютере комплектной программе IP камеры настраиваем параметры сети wi-fi (вводим ключ, тип шифрования и пр.), и отсоединяем сетевой провод. После того, как камера перезагрузится, она сама подключится к роутеру по беспроводной сети, и вы уже сможете наблюдать изображение, передаваемое камерой. В этой статье мы не будем разбирать все тонкости подключения IP камеры, для этого на сайте есть отдельная статья с подробным описанием всех шагов.

Достоинства и недостатки цифрового видеонаблюдения

Пользоваться ай пи системой очень просто, она устанавливается легко, справится даже новичок.

Другие преимущества цифровых видеокамер:

1. Выдают изображения высокого разрешения, которые даже в сравнение не идут с обычными устройствами. При среднем освещении можно разглядеть глаза и взгляд человека, который находится в помещении или перемещается по коридору.
2. Если понадобится увеличить картинку, то потери качества не появится. В этих случаях можно сэкономить деньги, поскольку для качественного просмотра через обычные устройства их потребуется монтировать в количестве 3-4 штук. В то время с такими же функциями справится одно цифровое видеоустройство. Существуют конструкции с изображением высокого качества
3. Экономия на прокладывании кабеля. Для подсоединения ай пи устройств, трансляции, передачи звука, питания используется один кабель из витой пары.
4. Цифровое оборудование не подвержено помехам. ПО состоит из видеопроцессора, карты памяти, видеоусилителей, процессора, позволяющего выйти в локальную сеть.
5. Наличие встроенного сетевого интерфейса в каждом приборе. Устройство можно настроить на месте установки через LAN с помощью ноутбука, планшета.
6. К камере можно подключиться по интернету или через локальную сеть. При наличии ай пи адреса трансляцию просматривают с любой точки земного шара. Настройки меняют по своему желанию.
7. В оборудовании установлены датчики, которые позволяют увидеть движение на объекте. Видео записывается на регистратор или накопитель только, если зафиксированы движения в кадре.
8. На каждую камеру и сервер можно поставить пароль для защиты настроек. Если у пользователя нет доступа, то он не сможет просматривать записанные видеоклипы.
9. Некоторые дорогие модели снабжены оптическим зумом. Это тонкая фокусировка картинки на матрицу при помощи подвижного механизма с линзами на объективе.
10. Шифрование. Цифровой сигнал LAN/Wi-Fi трудно раскодировать и прослушать ситуацию на объекте. Линию невозможно вскрыть кустарными методами при помощи скрытого коаксиального провода. Цифровой сигнал можно подавить при включении радиопередатчика, который функционирует на частотах вай фай. Даже если на каком-нибудь участке создать разрыв и подсоединить дополнительный роутер, то все равно понадобится знать параметры установки, в том числе пароль.

IP-камера – видеокамера, имеющая встроенный сетевой интерфейс, который передает картинку и видео не в аналоговом виде, а через цифровой сигнал, полностью готовый дальше передавать изображение – на компьютер, в сеть интернет. Видеосигнал уже видоизменен в формат TCP/IP. Цифровое телевидение работает по такому же принципу.

К недостаткам относятся следующие характеристики:

1. Высокая стоимость. Хорошая сетевая видеокамера значительно дороже аналоговой из-за сложной архитектуры, по сути цифровик – маленький компьютер.
2. Плохая светочувствительность. Сетевые устройства хуже аналоговых по этому параметру, поэтому наблюдение в ночное время суток не так информативно. Это характеризуется тем, что цифровые приборы существенно уступают аналоговым по типу матрицы.
3. Матрица сетевого устройства. Имеются 2 разновидности – CMOS и CCD. Что касается светочувствительности, то вторая лучше, но подыскать видеокамеру с такой матрицей будет проблематично. CCD существенно дороже и сложнее, поэтому производители стали использовать CMOS и постепенно совершенствуют ее. Первые матрицы издавали много шума. Их использовали в бюджетных устройствах. Сейчас на рынке представлена оптимизированная версия ACS CMOS. Она оснащена большим объемом, благодаря чему повышается светочувствительность. Чем больше вместительность матрицы, тем больше света приходится на каждый пиксель картинки. Величина матрицы обозначается в виде дроби 1/3, 1/4, 2/3.
4. Задержка при передаче видеосигнала. Аналоговые приборы отправляют сигнал мгновенно. Сетевым камерам необходимо сжимать поток, поступающий на монитор, поэтому происходит задержка сигнала от 1 до 3 секунд.

Если вы в этом вопросе новичок, то рекомендуется просмотреть тестовые ночные и дневные видеоклипы, чтобы имелось впечатление о том, как показывает себя данное устройство при разных режимах съемки.

Облачное видеонаблюдение — подключение цифровой IP-видеокамеры камеры через облачный сервис NOVIcloud

Облачный сервис видеонаблюдения – это фактически сервер, на котором развернуто специализированное программное обеспечение, помогающее в хранении и обработке видеоданных поступающих с видеокамер. Как правило, такие сервера являются собственностью компаний производящих оборудование для видеонаблюдения и не поддерживают устройства других производителей. К примеру, сервис SpaceCam относится к компании RVi, Ezviz поддерживает только аппаратуру известного производителя HIKVISION, а Ivideon работает с камерами торговой марки Samsung. Функционал таких сервисов несколько скуден, но пользоваться ими можно бесплатно.

Облачный сервис для видеонаблюдения

В последнее время начали развиваться коммерческие облачные сервисы, которые поддерживают работу с большим количеством производителей. К примеру, отечественный проект NOVIcloud. Функциональных возможностей у таких сервисов на порядок больше, в том числе и аналитических:

• срабатывание по программному детектору движения,
• отправке тревожных SMS,
• распознавание лиц и номеров автотранспорта,
• поиск информации в архиве по действию и др.

Однако все эти функции доступны только за соответствующую оплату, а бесплатные или демонстрационные версии сильно ограничены в функционале и объеме используемой для видеоархива памяти.

Рассмотрим последовательность действий по подключению IP камер на примере облачного сервиса NOVIcloud. Для этого необходимо приобрести цифровую камеру с прошитой поддержкой сервиса NOVIcloud. Производитель NoviCam предлагает довольно широкий выбор, как внутренних купольных камер (IP N27P, IP N12W, IP NC22VP), так и уличных (IP N29WP, IP W68NR, IP NC13/23/29WP). Такие камеры имеют кроме интерфейса RS-485 возможность дополнительного подключения через интерфейс локальной сети RJ45.

Разъем RJ45 купольной цифровой камеры

Последовательность действий по подключению IP-камеры к облачному ресурсу:

1. Сетевой кабель «витая пара» подключается к LAN разъему камеры;
2. При помощи специальной утилиты, которая идет в комплекте с устройством, определяется IP адрес камеры;
3. Выполняется вход на прошивку устройства посредством интернет браузера;
4. Активируется переключатель поддержки облачного сервиса производителя;
5. Выясняется ID устройства. Обычно его можно найти по адресу МЕНЮ → ИНФОРМАЦИЯ → ВЕРСИЯ Cloud ID;
6. Выполняется вход на сайт облачного ресурса по адресу: https://www.cloud.novicam.ru/
7. Выбирается закладка Cloud ID куда и вносится уникальный код устройства.

ВАЖНО! На том же сайте можно скачать мобильные приложения для просмотра видеоинформации с камер по смартфонам или планшетам. Если планируется создать полноценную систему видеонаблюдения, то целесообразно приобрести дополнительное устройство IP видеорегистратор, которое будет служит как маршрутизатором так и запоминающим устройством. К примеру модели NR1208 и NR4224 того же производителя

К примеру модели NR1208 и NR4224 того же производителя

Если планируется создать полноценную систему видеонаблюдения, то целесообразно приобрести дополнительное устройство IP видеорегистратор, которое будет служит как маршрутизатором так и запоминающим устройством. К примеру модели NR1208 и NR4224 того же производителя.

Цифровой видеорегистратор для подключения 8 видеокамер, модель NR1208

Управление системой видеонаблюдения будет происходить двумя путями – аналогично предыдущей схеме через окно браузера на облачном ресурсе. И в ПО прошитом непосредственно на видеорегистраторе. Вход в программу устройства будет осуществляться так же через ПК.

ПРОЕКТИРОВАНИЕ IP ВИДЕОНАБЛЮДЕНИЯ

При проектировании ip видеонаблюдения очень важно не поддаться соблазну заложить в систему как можно больше функционала и возможностей, присущих цифровому оборудованию. Это чревато неоправданной избыточностью и «утяжелением» проекта как на программно — аппаратном, так и на бюджетном уровне.

Конкретный пример — IP камеры могут иметь очень высокое разрешение

Общие вопросы целесообразности применения мегапиксельных камер рассмотрены в отдельной статье, здесь же давайте рассмотрим чем чревата гонка за сверхвысоким разрешением видеокамер для системы ip видеонаблюдения в целом.

Конкретный пример — IP камеры могут иметь очень высокое разрешение. Общие вопросы целесообразности применения мегапиксельных камер рассмотрены в отдельной статье, здесь же давайте рассмотрим чем чревата гонка за сверхвысоким разрешением видеокамер для системы ip видеонаблюдения в целом.

Вполне очевидно, что большое разрешение камер влечет за собой увеличение предаваемого потока данных, то есть создает дополнительную нагрузку на сеть. Вместе с тем для решения большинства задач достаточно порядка 100 px на 1 метр зоны обзора. Более того, многие мегапиксельные видеокамеры просто не способны обеспечить передачу изображения с частотой больше 10-15 кадров/сек.

После оптимизации, с учетом сказанного, разрешающей способности IP камер выбираем тип сжатия:

• H.264 — очень популярный последнее время формат, эффективно «сжимает» цифровой поток, однако требует значительных ресурсов на стороне камеры и сервера.
• MJPEG — хорошо экономит ресурсы программно — аппаратной части системы, но гораздо сильнее нагружает линию передачи данных.

Далее встает вопрос, касающийся ЛВС (локальной сети). При наличии уже действующей инфраструктуры велик соблазн интегрирования в нее и системы видеонаблюдения. Это может оказаться целесообразным для небольшого проекта, но даже здесь стоит произвести тщательные расчеты. Для «серьезных» систем, скорее всего придется создавать отдельную структуру. В любом случае настоятельно рекомендуется обеспечить 20-30% запаса всех ресурсов от расчетной величины.

Остаются такие «мелочи» как выбор оборудования и программного обеспечения

Здесь важно не забыть о вопросах совместимости. Лучше всего приобрести линейку программно — аппаратных средств от одного производителя.. Разумеется это достаточно общие рекомендации, но их соблюдение поможет избежать достаточно серьезных проблем при инсталляции и последующей эксплуатации системы.

Разумеется это достаточно общие рекомендации, но их соблюдение поможет избежать достаточно серьезных проблем при инсталляции и последующей эксплуатации системы.

2010-2021 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Блоки питания и защита

Стандартное напряжение для питания систем видеонаблюдения 12 вольт. При этом одна камера в среднем потребляет 0,5-0,75А.

Исходя из этого и подбирайте расчетную мощность блока питания. При этом не забывайте про 30% запас.

Вообще подобные блоки зачастую используются и для питания светодиодных лент. Поэтому и выбор мощности у них весьма схож.

Однако, если у вас подключено много камер по разным точкам, то будет большой ошибкой покупать блок питания аналогичный светодиодным лентам. Дело в том, что у большинства таких моделей всего один-два выхода на 12V.

В случае разветвленной сети видеонаблюдения, желательно иметь несколько выходов, причем каждый со своей защитой (polyswitch) и своим самовосстанавливающимся предохранителем.

Если выйдет из строя или замкнет кабель на одной из линий, другие камеры с таким блоком питания будут исправно работать как ни в чем не бывало.

Запас необходим как для модернизации системы, так и для включения инфракрасной подсветки в ночном режиме. Если выбрать блок, что называется впритык, то ночью камера будет показывать гораздо хуже, либо вообще откажется работать.

Защита от повышенного напряжения в камерах срабатывает при 15В. Если ваш блок питания выдаст напряжение в несколько раз больше, то тут уже начинается лотерея.

После такой отсечки вполне вероятно, что камера попросту сгорит и больше не запустится. Из-за чего может произойти превышение напряжения?

Случается это при скачке в сети 220В, когда в розетках при обрыве ноля появляется межфазное значение в 380V.

В итоге блок питания выдает не стандартные 12V, а в несколько раз больше. Также не забывайте про защиту от грозовых перенапряжений.

Наличие в домашнем электрощитке частного дома ограничителей перенапряжения ОПН (УЗИП) уже давно является обязательным условием надежного электроснабжения.

Общие данные

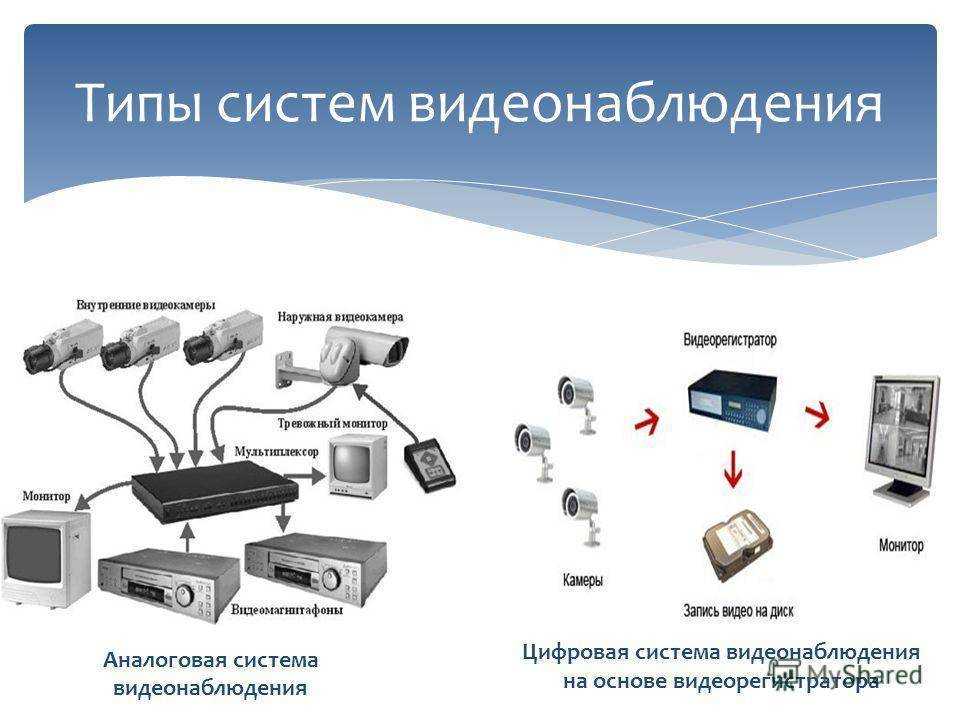

Основное различие между цифровым видеонаблюдением и аналоговым в том, что первое способно захватывать и сохранять видеосигнал в цифровом формате. Поскольку данные записываются в цифровой среде, это устраняет необходимость в любом преобразовании. Большинство решений могут управляться из любого места и обеспечивать взаимодействие. Камеры подключены к сети, а кадры архивируются в цифровой форме, что считается экономичным для большинства предприятий.

Существует множество преимуществ, связанных с рассматриваемыми средствами. По сравнению с аналоговыми, комплекты IP видеонаблюдения легче устанавливать и использовать.

Они имеют превосходное качество для видео и звуковых данных, а по сравнению с аналоговым сигналом цифровая информация может передаваться быстрее. Кроме того, у видео или изображений нет проблем с ухудшением качества.

Масштабируемость также лучше, чем у традиционных аналоговых систем. Камеры могут обеспечить более широкие углы обзора и четкость для захваченных изображений или видео. По сравнению с аналоговым цифровое видеонаблюдение является более рентабельным.

Эти решения также могут закрыть пробелы в области обеспечения безопасности в отличие от аналоговых систем с помощью распределенного интеллекта.

Производительность среди сотрудников, которые занимаются вопросами безопасности и мониторинга, становится выше благодаря возможностям систем IP видеонаблюдения.

Схема подключения аналоговой системы видеонаблюдения

На коаксиальный кабель с двух сторон одевается BNC переходник.

Но делать так специалисты настоятельно не рекомендуют.

Шаг шестой. Центральный провод обязательно должен быть медным. Питание к приборам можно подвести любым соединительным кабелем, но нужно помнить, что он должен быть достаточно мощным, так как от него будет получать питание вся система.

Установка камеры в помещении не должна превышать 4 м, иначе разглядеть что-то будет сложно. В этом случае изображение буде засвеченным.

Основные материалы для видеонаблюдения

Отдельно стоит отметить, что RCA разъёмы могут быть представлены в двух цветовых решениях: Белого цвета — служит для передачи аудиосигнала. Если что-то не отвечает требованиям например, нечеткое изображение , проверьте компоненты по отдельности, возможно, где-то была допущена ошибка. Для реализации первого способа потребуется приобретение специального видеорегистратора

На фото: BNC разъем под винт, центральная жила заходит в трубчатое отверстие и фиксируется винтом, оплетка или экран зажимается скобами, важно не допустить соприкосновение двух проводников

На помощь приходят надёжные декоративные короба. Как показывает практика, если установлено сразу несколько камер, то лучше всего провести их зонирование, дабы в дальнейшем не путаться в информации. Крепить сами камеры надо только там, где это предусматривает заранее составленная схема.

Выбор оборудования

Установка камеры в помещении не должна превышать 4 м, иначе разглядеть что-то будет сложно. Разрешение кадра. Лучше заранее ознакомиться со спецификацией, чтобы не допустить серьёзных ошибок.

Жёлтый провод обеспечивает беспрерывную подачу видеосигнала. При большей высоте потолка камеры устанавливаются на стену. Домашнее видеонаблюдение своими руками

Подключение и настройка

Подключить видеокамеру через кабель можно не всегда. Дело в том, что такой способ соединения многими компаниями считается устаревшим, и всё больше приоритет отдаётся беспроводному оборудованию. Но если всё же выбрано проводное соединение, могут применяться такие варианты:

• телевизионный тюнер;
• видеоплата для захвата отсылаемых файлов;
• конвертеры USB;
• подключение к видеорегистратору.

Обычная схема подсоединения плат захвата подразумевает их монтаж внутрь системных блоков. Для этой цели платы крепят в разъём PCI Express. Часто можно услышать, что подобный вариант не слишком удобен. Однако в сравнительно небольших сетях видеонаблюдения (включающих не более 16 камер) он вполне хорош. Поэтому для обеспечения безопасности в мелких и средних коттеджах подключение камеры к плате видеозахвата вполне достаточно.

Если надо связать видеооборудование не с монитором компьютера, а с ноутбуком, подход мало отличается. В таком режиме, между прочим, можно спокойно использовать даже аналоговые камеры. Обязательно придётся использовать устройство-посредник. В качестве его могут выступить:

• аналоговые регистраторы;
• независимые платы видеозахвата;
• прочие аналогичные системы.

Универсальные бесплатные аналоги редко удовлетворяют всем требованиям. Иногда возникает соблазн подключить обычную «внутреннюю» плату для ПК к ноутбуку через дополнительный адаптер. Но делать так специалисты настоятельно не рекомендуют. Хотя бы потому что поиск соответствующего переходника труден. И не факт, что его удастся купить вообще.

Кроме того, качество картинки из-за двойного преобразования вряд ли окажется нормальным для полноценного видеонаблюдения. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании. Обеспечить то и другое вряд ли сможет даже порт USB 3.0. Вывод: заниматься такими экспериментами оправдано, если ничего другого не остаётся. Подключение видеокамеры к телевизору часто производится через «тюльпан».

Для этой цели используются:

• «облачные» сервера интернета;
• прямое подсоединение;
• P2P.

Доступ к камерам видеонаблюдения в любом случае потребует использовать интернет по технологии 3G либо 4G. Второй вариант лучше, потому что критически важна скорость коммуникационного канала

Важно: слабым звеном может оказаться сам телефон. Но даже при использовании смартфонов последнего поколения характеристики канала связи вряд ли позволят получать сигнал с 4 камер и более

Сколько-нибудь реально подключение удалённо только к единственной камере.
