Схема подключения светодиодной ленты через блок питания
Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.
До 5 метров
Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.
- с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
- свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
- к клеммам L и N (220V AC) подключают сетевой провод.
Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.
Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.
Свыше 5 метров
То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.
Подключение RGB или RGBW LED-лент
Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.
Мощность (яркость) ленты
Понятно, что яркость зависит от плотности расположения светодиодов на погонный метр, и от мощности этих диодов.
Сейчас в основном в продаже ленты с двумя типами светодиодов — 3528 (менее мощные, пример в статье) и 5050 (более мощные). На взгляд их отличить очень просто — 5050 крупнее и имеют форму квадрата.
-
Лента с диодами типа 5050
— много цветов на выбор, цена от 50 руб/метр -
Лента с диодами типа 5050 IP65
Водонепроницаемая — от 280 руб/метр -
LED Strip 3528
— можно выбрать разные типы лент
-
LED Strip 5050 waterproof
— маломощная, водонепроницаемая
Сравните по ассортименту и ценам в Вашем местном магазине электротоваров)

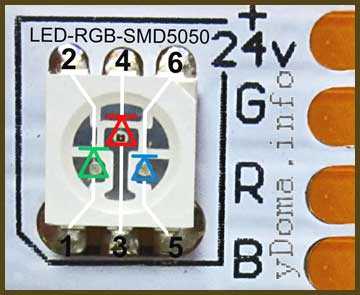

Для информации, SMD-светодиоды, которые используются в светодиодных лентах. Их параметры сведены в таблицу. Первые две цифры и вторые две цифры в названии — соответственно, длина и ширина. А размер косвенно указывает на мощность.
Правила подключения
Чтобы не испортить дюралайт и обеспечить исправно работающую подсветку необходимо соблюдать ряд правил.
- Сделайте все необходимые замеры заранее. Чаще всего длина ленты составляет 5 м, ее можно разрезать в специально обозначенных местах или удлинить, соединив несколько отрезков.
- Соблюдайте полярность, т. к. вы имеете дело с полупроводниковым устройством. В случае неправильного подсоединения светодиоды не загорятся, тогда нужно поменять подключение питающих проводов.
- Производите все манипуляции по установке на отключенном устройстве и проверяйте соединения перед включением в сеть.
- Монтируйте ленту на специальный профиль из алюминия или пластика, он выполнит роль теплоотвода и снизит риск быстрого перегорания.
- Выбирайте блок питания с запасом мощности минимум 30% для всей электрической цепи. Это нужно для того, чтобы БП не работал на своем пределе, тогда срок эксплуатации прибора будет дольше.
- Подключайте LED-ленту параллельно отрезками не более 5 м каждый. При последовательном соединении нагрузка будет больше допустимой, устройство не будет работать исправно, также проявится неравномерность свечения диодов.
Светодиодную ленту следует монтировать на алюминиевый профиль, который выполняет роль теплоотвода.

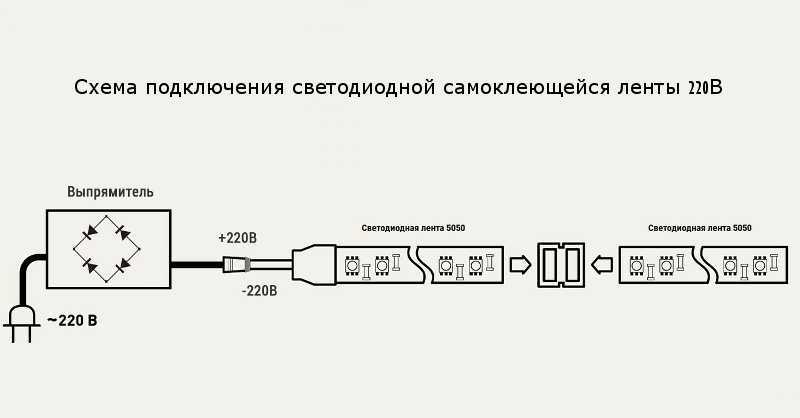

С балластным элементом
Как соединить части ленты между собой или как подсоединить провода к ленте
Данный метод подходит для обоих типов лент, то есть для одноцветной и многоцветной.Единственным различием в данном случае будет количество использующихся проводов.Для одноцветной ленты оно будет равно 2, а для многоцветной 4 – 5.Предположим, что вам нужно соединить несколько разрезанных частей ленты между собой. Или если на вашей ленте не было изначально припаянных проводов.Есть два варианта – использовать специальные коннекторы, либо паять.Мы будем паять, использование коннекторов не должно вызвать особых трудностей.
Находим ближайшие к краю контактные площадки
Берем кусочек провода требуемой длины, зачищаем и скручиваем
Скрученные провода должны выглядеть примерно, как на фото выше.
Берем паяльник и принадлежности, затем лудим провода. Пример на фото выше.
Припаиваем провода к ленте. Осталось заизолировать провода и готово.Таким образом, мы припаяли провода к ленте, если они отсутствовали по какой-либо причине.Если вам требуется соединить несколько кусочков ленты с определенным промежутком, то припаяйте одну сторону проводов, как показано выше. Затем зачистите противоположные концы этих проводов припаяйте их к другому кусочку ленты. Если потребуется заизолируйте оголенные части проводов.
Если вам требуется соединить несколько кусочков без расстояния между ними, то сопоставьте контактные площадки 2-х кусочков ленты друг напротив друга, так что бы они немного накладывались друг на друга, затем спаяйте. Выглядеть должно примерно так.
Главное — не перепутайте плюс и минус местами. Обозначения подписаны по обеим сторонам ленты.
Инструмент и материалы для пайки
При наличии у паяльника режима регулировки температуры она не должна превышать 300 С, т.к. может произойти перегрев рабочих площадок и их поломка (отслаивание токоведущих частей от платы).
Для работы выбираются средние или тонкие насадки (жало).
Паяльник
Паяльник и паяльная станция
Соединительные провода.
Сечение кабеля зависит от мощности потребляемой 1 метром СДЛ. Минимальное значение составляет 0,2 кв. мм. на 1 метр. Как правило, сечение составляет от 0,35 до 0,75 кв. мм.
С целью сохранения правильной полярности при соединении двух лент, выбираются проводники с разноцветной изоляционной оболочкой. Это поможет не ошибиться при подключении полюсов.
Применяют тонкие медные кабели. Их «мягкость» гарантирует более надежное соединение с рабочим контактом.
Для соединения жесткого многожильного кабеля с контактной площадкой диодной платы также используется «мягкий медный переходник» длиной от 10 до 15 см.
Соединительные провода для RGB ленты
Канифоль и/или флюс для очистки токоведущих частей от окиси. Канифоль как в твердом, так и в жидком виде привередлив в работе. Поэтому лучше выбрать нейтральный гель-флюс, не требующий смывания. В качестве природного аналога можно использовать сосновую и/или еловую смолу.
Твердая, жидкая канифоль и паяльный флюс
Стриппер или канцелярский нож для зачистки кабеля от изоляционных материалов.
Канцелярский нож и стриппер
- Зубочистка для нанесения состава канифоли/флюса.
- Припой. Распространен в работе оловянно-свинцовый припойПОС-60 с содержанием олова 60%, свинца – 40%.
Припой ПОС-60
Изоляционный материал для защиты места припоя: силикон, термоусадочная трубка или клей. Используется для плат, покрытых силиконовой оболочкой.
Термоусадочные трубки
Соединяемые участки светодиодной платы.
Предварительные работы
- Подготовка рабочей поверхности (специальный коврик для пайки, фанера, доска, картон). Лист газеты или бумаги слишком тонкий и легко прожигается, их использовать не стоит.
Коврик для пайки
- Подготовка места для установки паяльника, например, старое блюдце.
- При необходимости разрезать СДЛ на требуемые участки в специально обозначенном на плате месте (значок ножниц).
- Зачистка контактов (пятаки), к которым будет припаиваться второй участок платы или соединительные провода.
Зачистка пятаков
Для этого предварительно снимается защитный силиконовый слой (при его наличии), далее при помощи деревянной спички или обычного канцелярского ластика легкими поверхностными штрихами зачищаются пятаки. В случае сильного загрязнения можно использовать мелкую наждачную бумагу или спиртовой раствор.
Зачистка от элементов окиси проводится до появления металлического блеска, важно не повредить конструкцию коммутационной группы
- Закрепить участки СДЛ к рабочей поверхности. Для этого можно использовать специальный прибор «третья рука» или просто придавить их нерабочие концы тяжелыми предметами.
Прибор третья рука
- Зачистка жала паяльника от гари. Можно использовать те же материалы, что и для зачистки пятаков или специальные губки.
- При необходимости придать жалу необходимую форму с помощью напильника. Для пайки лучше всего – заточить.
- Залудить жало паяльника. Нагретое до 250 — 300С жало окунуть в канифоль и затем нанести на него припой. Для равномерного распределения припоя жало паяльника периодически погружается в канифоль. Подготовленное жало имеет серебристый цвет.
Процесс залудки жала паяльника (шаг 1 окунуть в канифоль)
Процесс залудки жала паяльника (шаг 2 нанесение припоя)
Залудка жала паяльника (серебристый оттенок)
Подключение RGB ленты
Подключение многоцветной ленты, в отличие от одноцветной, является усложненной процедурой. Вместо стандартных двух проводов в RGB используется четыре: один кабель является общим, а остальные три — задающие цветовую гамму. Но также в цепь обязательно включается контроллер или трехклавишный выключатель. Рассмотрим схему подключения трехклавишного устройства.
Подключение ленты с трехклавишным выключателем
Выбором клавиши выключателя задается цвет освещения. Схема подключения с контроллером более распространенная, т. к. цветовая гамма имеет больше оттенков.

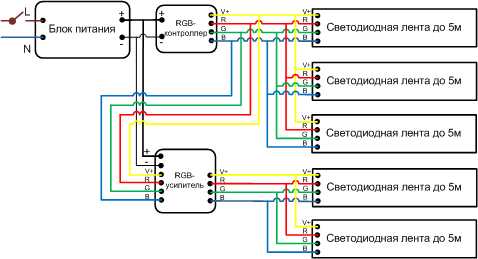

Схема включения ленты на базе контроллера
Что такое лента из светодиодов

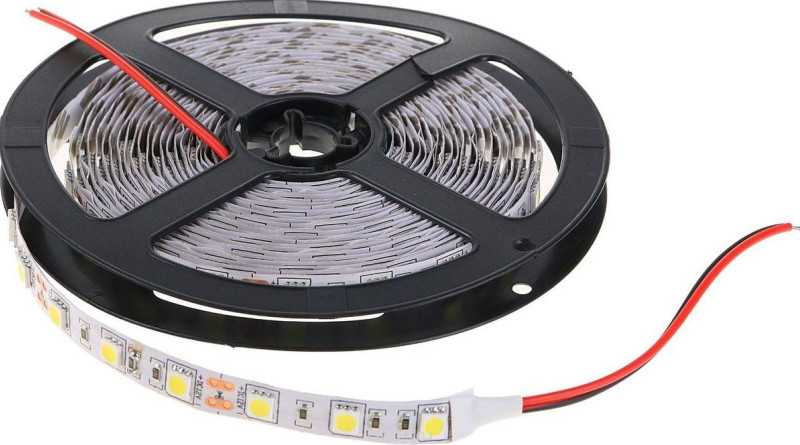

Конструктивно светодиодные ленты выглядят, как узкая и гибкая полоска, на поверхности которой утыканы крошечные головки светодиодов, соединенные между собой тончайшими токопроводящими дорожками. По сути, светодиодная лента представляет собой плату на мягкой подложке, на которой выполнен монтаж из квадратных диодов — источников света и согласующих резисторов.
Наиболее популярными вариантами светодиодных лент являются:
К сведению!
Простые монохромные светодиодные ленты обычно работают в одном режиме подключения и используются преимущественно в качестве светильников. Системы RGB и LED обязательно комплектуются контроллером подключения, а также яркостью и цветом, а в некоторых случаях и схемой дистанционного включения.
Использование совместно с диммером
Когда выполняется подключение не более двух лент, в этом случае возможно их последовательное соединение, при условии, что вторая полоса имеет незначительную длину. В местах соединения выполняется проверка на возможное падение напряжения.
Различные методы позволяют выполнять не только подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Разнообразие коммутирующих и регулировочных устройств позволяют использовать светодиоды в самых различных помещениях, практически с любыми интерьерами.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как подключить светодиодную ленту к блоку питания 12 вольт Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил. Спрашивайте, я на связи!
Способы подключения диодной ленты
Подключить LED ленту можно двумя способами:
- Через подключение каждой светодиодной ленты к блоку с помощью исходящих от него проводов с заземлением. В этом случае используется только один трансформаторный блок, но нам потребуется разветвитель, либо придется подсоединять провода к соответствующим клеммам самого блока.
- Можно осуществить подключение диодной ленты к сети с помощью такого количества блоков, сколько у вас лент в наличии. В этом случае разветвитель, то есть тройник, нужно ставить на входящем проводе от сетевой розетки к трансформаторному блоку.
Перед тем как подсоединить диодную ленту к трансформаторному блоку, следует выяснить, на какое именно напряжение этот блок рассчитан. Лента на 24 В при подаче 12 вольт просто будет тускло светиться, но вот если подать 24 В на 12-вольтовые излучатели, то скорей всего, они просто перегорят. Поэтому перед тем, как подключить ЛЕД ленту, следует внимательно изучить инструкцию по ее эксплуатации.
Если требуется подключать более длинные светодиодные ленты, например, 20-метровые, то в данном случае нужно помнить: ни в коем случае нельзя подключать их последовательно, когда начало новой ленты подключается к концу предыдущей. При таком подключении сила тока отдельных участков суммируется, то есть через первую ленту будет течь суммарный ток, потребляемый всеми остальными лентами, которые вы подключите к первой. Это с большой вероятностью приведет к возгоранию.
Поэтому каждое звено в цепи лент должно подсоединяться проводами к блоку отдельно и независимо от других звеньев. Возможно это не самый удобный способ подключения, но зато самый безопасный и правильный.
Подключение к блоку питания
Монохромная СДЛ подключается к блоку питания непосредственно.
По способу подключения, блоки делятся на три разновидности:
- с отходящими проводами. Их соединяют с контактными площадками ленты пайкой (наиболее надежный вариант) или специальным прокалывающим или зажимным коннектором для СДЛ (соединительно-запитывающий зажим). С одной стороны у него разъем для ленты, с другой — «ласточкин хвост» для проводов от блока питания;
- с винтовыми клеммами. В клеммы вставляют монтажный провод марки ПуГВ и фиксируют винтами. Свободные концы проводов присоединяют к контактным площадкам СДЛ. Сечение провода на ответвлении к одной ленте — 0,5- 0,7 мм2, на общей шине для подключения нескольких лент — 1,5 мм2. Для более качественного контакта рекомендуется напрессовать на концы жил наконечники НШВИ;
- с разъемом DC 5,5. Используется специальный коннектор с клеммами на одной стороне и штекером DC 5.5-F — на другой.
СДЛ рекомендуется подключать с двух сторон, то есть «плюс», к примеру, со стороны блока питания, «минус» — с противоположной. Этим обеспечивается равномерное свечение всех диодов.
Поскольку ток стремится течь по пути наименьшего сопротивления, а проводники хоть и в малой степени, но обладают резистивностью, при одностороннем подключении заряд преимущественно протекает через ближайшие к блоку питания диоды.
Подключение светодиодной ленты к блоку питания
Выпускаются прокалывающие коннекторы и для формирования ответвлений на общей шине. Они значительно упрощают соединение.
Магистральный провод пропускается через разъем с одной стороны соединителя, а с другой — к нему подключаются провода ответвления. Далее коннектор защелкивается, и его острые контакты врезаются сквозь изоляцию в проводники. Зачищать провода и нарушать изоляцию не нужно.
Прокалывающие коннекторы выпускаются и для цепей под напряжением в 220 В, с силой тока до 10 А. Их используют при подключении светодиодных светильников.
Что нужно подготовить для подсоединения светодиодной ленты
Регулировка яркости свечения
Для регулировки интенсивности излучения LED-светильника используется специальное устройство – диммер. Он регулирует ток через светодиоды, изменяя яркость.

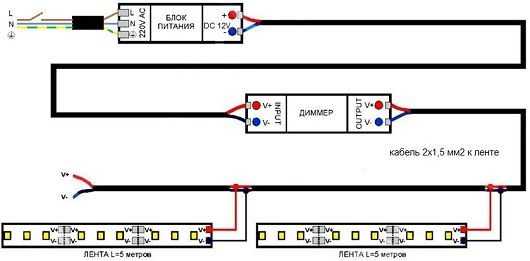

Схема подключения к диммеру.
Подключение светорегулятора стандартно – на вход источник постоянного тока, на выход светильник, все с соблюдением полярности. В большинстве случаев диммер совмещен с выключателем питания, поэтому дополнительный коммутирующий элемент не потребуется. Но сами диммеры бывают различного исполнения:
- Встраиваемые с ручным управлением. Устанавливаются подобно бытовым выключателям освещения, но имеют поворотную рукоятку. Вращая ее, можно регулировать интенсивность свечения ленты.
- Встраиваемые с сенсорным управлением и LCD-дисплеем. Также монтируются подобно выключателям, но имеют современный внешний вид и расширенные возможности регулировки, включая таймеры включения/выключения, режим мягкого пробуждения и т.д.
- С дистанционным управлением. Управляются с ПДУ по инфракрасному или радиоканалу. При втором варианте диммеры имеют маркировку RF, их можно прятать за элементы интерьера, управлять свечением из соседней комнаты.
Промышленный контроллер для управления цветом свечения.
Регулятор яркости имеет две важные электрические характеристики, по которым он выбирается:
- рабочее напряжение (должно совпадать с напряжением питания LED-светильника);
- максимальная нагрузочная способность (требуется, чтобы он выдерживал рабочий ток ленты).
В отличие от светодиодных ламп, все LED-ленты являются диммируемыми, потому что драйвер (стабилизатор тока) у них отсутствует. Указание в технической спецификации «диммируемая» (отсыл к существованию не диммируемых изделий) является маркетинговой уловкой. Подключение любой светодиодной ленты к диммеру можно выполнить всегда.
Топ 2 лучших производителя ЛЕД лент на 220 В
В магазинах, специализирующихся на продаже электрических товаров, не сложно найти большое разнообразие лент. Но не все они подходят для подключения к электросети в 220 В. Именно поэтому придется выбирать и искать производителей, выпускающих нужные образцы. Качественные фирмы, хорошо зарекомендовавшие себя на рынке:
- Elektrostandart.
- Sveteco.
Компании не только выпускают ЛЕД ленты на 220 В, но и отличаются хорошим качеством своей продукции.
Приобретайте продукцию проверенных брендов, следуйте советам и рекомендациям, не отступайте от инструкций и тогда ленту без проблем получится подключить к сети 220 В даже новичку, что никогда прежде не работал с электрикой и освещением.
Светодиодная лента в квартиру для основного освещения
Подключение контроллера RGB светодиодной ленты к блоку питания
Многие контроллеры для цветных светодиодных лент используют круглый штекер для соединения с проводом от блока питания.Если у вас уже присутствует блок питания с таким (круглым штекером), то просто соедините и пользуйтесь, предварительно убедившись в правильности подключения. (Относится к блокам питания 1-го типа. О типах читайте далее.)Если у вас блок питания второго типа, то следуйте дальнейшим действиям.Сначала нам нужно найти подходящий, круглый штекер.Его можно срезать с любого ненужного зарядного устройства, только предварительно проверьте подходит ли он по диаметру.Так же проверьте, где располагается плюс у заимствованного штекера. Узнать это можно посмотрев на корпус зарядного устройства с которого вы его одолжили. Стандартно плюс должен располагаться внутри в виде штырька, и минус будет корпусом разъема. Проведем аналогичную проверку с гнездом для штекера в контроллере. Все должно совпадать.Мы одолжили подобный штекер у автомобильной зарядки.Убедившись в полном совпадении всех параметров.Далее срезав штекер мы припаяли к нему два провода – плюс и минус.После чего, зачистили концы провода с обратной стороны и подключили их к блоку питания (2 типа).Затем вставили штекер в контроллер и включили ленту.
Подключение блока питания для светодиодной ленты
Это в качестве бонуса — как практически подключить светодиодную ленту. Тут есть несколько тонкостей (не люблю слово «нюансы»).
Может, это будет интересно:
Питание светодиодной ленты обеспечивается блоком питания. У него для этого случая важны два параметра: напряжение (обычно 12 или 24 Вольта) и мощность (зависит от длины ленты и мощности светодиодов). Чуть ниже расскажу об этом поподробнее.

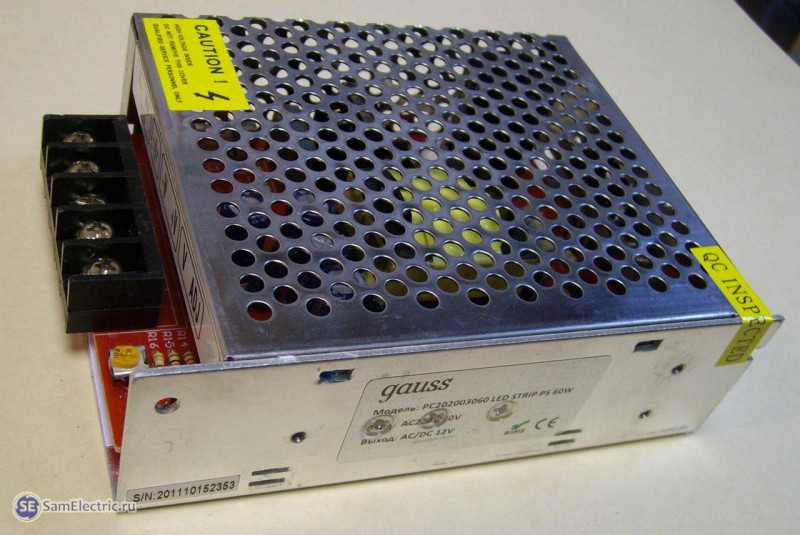

Вот на всякий случай фото блока питания:
Блок питания для светодиодной ленты.
Этот блок мощностью на 60 Ватт, с запасом на два куска по 24 Ватта.
Раз уж заговорили о таких больших длинах, важное замечание. Если длина подключаемого участка светодиодной ленты 10 м и более, и весь этот участок можно окинуть взглядом, то можно будет заметить, что яркость к концу участка падает
Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте. Например, в конце, или в середине.
При подключении светодиодной ленты к блоку питания главное — соблюдать полярность. По контактам — фаза, ноль, земля — это вход БП. Контакты -V и +V это выходное напряжение 12 В. Правее подстроечный резистор, им можно скорректировать выходное напряжение примерно от 11 до 13 Вольт.
На упаковке обычно пишется напряжение ленты, исходя из этого выбирается блок питания — 12 или 24 В.
Мощность LED-ленты
должна быть не более 75% мощности блока питания
. Иными словами, должен быть запас по мощности не менее 25%. Мощность данного куска (отрезка) ленты узнать просто. Надо мощность погонного метра (Ватт на метр) умножить на длину ленты.
Если мощность блока будет сравнима с мощностью нагрузки — блок может перегреться, особенно если установлен в тесном пространстве под потолком. А если мощность источника питания меньше мощности ленты, лента просто не сможет включиться, и будет моргать, пытаясь включиться. Другими словами — БП просто не сможет запуститься, будет срабатывать внутренняя защита.
И ещё по подключению блока питания. Ни в коем случае не подавайте на него питание через выключатель с подсветкой
! Иначе будет нечто похожее, описанное в статье про то, как . Здесь БП будет пытаться запуститься, и резистором 1 МОм не отделаться. Даже 100 кОм может быть мало.
Естественно, контакты должны быть тщательно защищены от случайного прикосновения. Ниже даны фото, как просто обезопасить от прикосновения к открытым контактам с помощью отрезка кабель-канала подобранной ширины.

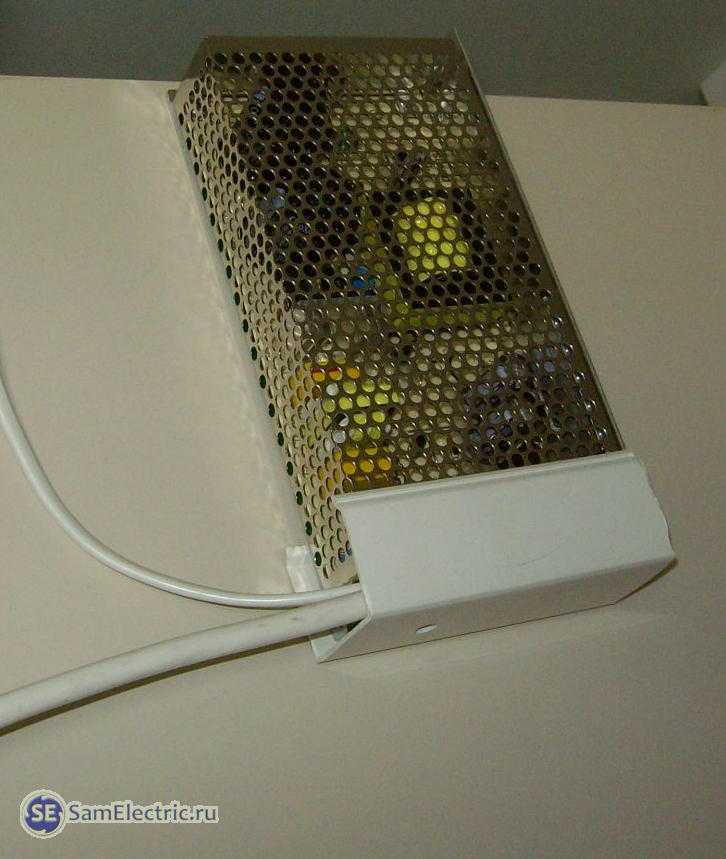

Есть блоки питания для светодиодной ленты со специальными защитными крышечками, но они помогают слабо, и электробезопасность всё равно низкая. Можно, конечно, замотать всё это изолентой… но смотреться будет не очень.
Есть и другие блоки питания, в пластиковых корпусах и влагозащищенные. Возможно, они более предпочтительнее в жилых помещениях, в местах, куда может залезть ребенок/кошка/собака.
Способы подключения нескольких светодиодных лент
Параллельная схема подключения
Как и для большинства осветительных приборов самым распространённым и удобным вариантом является параллельное подключение светодиодных лент. Данный способ подходит тогда, когда необходима одновременная работа лент без снижения их светоотдачи.
- К контактам лент припаивают (или подсоединяют) проводники;
- Далее между собой соединяют «плюсы» всех лент;
- Соединяют «минусы» всех лент;
- Общий плюс и общий минус подключают к соответствующим полюсам трансформатора с рассчитанной мощностью.
Способы соединения двух лент между собой
Если необходим монтаж лент на одной плоскости друг за другом, то их также соединяют параллельно. Но для упрощения схемы и экономии проводов такое подключение можно осуществить с помощью коннекторов или коротких проводников.
Соединение пайкой
Наиболее надежным вариантом соединения светодиодных лент между собой является пайка. Одновременно с этим, данный способ является наиболее трудоёмким и требует определенных навыков и инструмента.
Осуществить такое соединение можно двумя способами:
Этот способ подразумевает спаивание двух отрезков лент без применения проводников. Ленты соединяются внахлест и спаиваются в месте контактов. Такой вариант применяют при монтаже ленты на видном месте для того, чтобы не было видно проводов и мест соединения ленты.
Такой способ наиболее предпочтительный, так как является надежным. К контактам одного отрезка припаивают проводники, которые в соответствии с полярностью припаиваются к другой ленте. Причем проводники могут иметь любую длину при необходимости.
Плюсы и минусы различных соединений
- Соединение пайкой
- Надежный монтаж;
- Контакты не окисляются;
- При наличии инструмента не требуют затрат;
- Скрытое соединение;
- Необходим инструмент и навыки;
- Возможность повредить (при долгом удержании паяльника на ленте);
- Соединение коннекторами
- Легкий монтаж;
- Не нуждаются в изоляции;
- Имеется много вариантов (углы, гибкие коннекторы и прочие).
- Затраты на покупку коннекторов;
- Возможен люфт между контактами, приводящий к искрению;
- Окисление контактов.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как подключить RGB ленту (к контроллеру, к блоку питания): инструкции, схемы Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Спрашивайте, я на связи!
Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение
Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты
Степень защиты
Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Самые популярные размеры светодиодов
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.
Разрезают светодиодную ленту ножницами строго по разметке
Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
Схема подключения светодиодной ленты RGB длиной 5м или 10м
Как устроена светодиодная лента
Монтажная основа осветительной ленты – гибкая печатная плата. На ней закреплены диоды так, чтобы между элементами независимо от количества модулей было примерно одинаковое расстояние. Так обеспечивается равномерное свечение. Сама лента состоит из секций из определённого количества светодиодов, которые соединены последовательно. Секции между собой соединены параллельно.
На подложку нанесены токопроводящие полосы, между ними сформированы контактные площадки на границах секции. По этой границе можно выполнять разрез ленты и дальнейшее подключение, с помощью коннектора или пайки.
Секция ленты
Также, кроме светодиодов на плате устанавливается резистор. Он необходим для коррекции напряжения. Например, если лента рассчитана на рабочее напряжение 12 вольт, а секции по 3 светодиода, которые подключены последовательно, и каждый из них рассчитан на питание 3,3 вольта. 3,3*3=9,9 В. Оставшиеся 2,1 В берёт на себя резистор.
Токопроводящие полосы
Ширина платы обычно равна 8- 20 мм, толщина с диодами – 2-3 мм. На простейшем образце один модуль светодиодной ленты включает 3 диода и резистор. Светоэлементов бывает разное количество, в документации указывается число в 1-ом погонном метре. Рабочее напряжение лед-ленты для использования в домашних условиях чаще всего составляет 12 В.
Электрическая схема LED RGB светодиода SMD-5050
Для подключения, а тем более ремонта RGB светодиодной ленты на профессиональном уровне, необходимо представлять, как она устроена, и знать электрическую схему и распиновку применяемых в лентах светодиодов. На фотографии ниже представлен фрагмент RGB светодиодной ленты с нанесенной схемой распайки кристаллов светодиодов.
Как видно на схеме, кристаллы в светодиоде электрически не связаны между собой. Три разноцветных кристалла в одном корпусе светодиода образуют триаду. Благодаря такой конструкции, управляя яркостью свечения каждого кристалла индивидуально можно получить бесконечное количество цветов свечения светодиода. На таком принципе управления цветом построены дисплеи сотовых телефонов, навигаторов, фотоаппаратов, компьютерных мониторов, телевизоров и многих других изделий.
Технические характеристики светодиода SMD-5050 приведены на странице сайта «Справочник по SMD светодиодам».
Основные характеристики светодиодных лент
Обычную светодиодную ленту разных оттенков наматывают на специальные катушки, в которых примерно по 5 метров. На конце катушки есть небольшие провода, которые используются для подключения ленты к источнику питания.
Для этих проводов предусмотрена специальная защита, которую в процессе монтажа нужно снимать. Освободив провода, их можно подключать к источнику питания, делая это по заранее подготовленной схеме.
Используя какой-то конкретный способ подключения, с ним нужно детально разобраться. Сделать это вполне возможно, что ни может не порадовать любителей делать все своими руками.
