Карта селективности защиты
Идеальных вариантов обеспечения питания не бывает. Разные режимы нагрузки подразумевают различные аварийные ситуации. Именно карта селективности позволяет увидеть работу релейной защиты виртуально. Моделируя проект на бумаге, инженеры могут убедиться, что во всех режимах защита может работать правильно. Для разветвленных схем характерно наличие защитных устройств с различными времятоковыми характеристиками. Для примера возьмем любой автомат и определим его, как «нашу защиту».
Остальные устройства на схеме назовем смежными. Главный принцип правильной организации — времятоковые характеристики всех устройств не должны пересекаться на одном линейном уровне. Если провести временную линию в качестве оси координат, то между ступенями селективности должен быть разрыв. Увидеть это можно только на графиках. Это и есть карта селективности: на нем совмещены характеристики смежных защит.
Для построения карт лучше использовать специальные компьютерные программы. Хотя профессиональные инженеры легко строят графики карандашом. После выстраивания всех параметрических кривых, график проверяется на их пересечение. При возникновении такой ситуации, проверяется критичность: возможно, ничего менять не потребуется. Если линии электропитания не находятся в зависимости друг от друга, разведение ничего не меняет.
В остальных случаях необходимо обеспечить временную разницу по оси времени не менее 0.25 секунды.
Кроме того, даже если пересекаются селективности по времени срабатывания, разведение может быть организовано по разнице тока отсечки. Как правило, используются оба способа, это можно учитывать в построении карты, а можно оставить на практическом уровне.
Релейная защита
Принцип дифференцирования
Его применяют там, где используются цепи с потребителями большой мощности. К таким потребителям относятся:
- электрические двигатели и генераторы;
- силовые кабели;
- шинные сборки;
- трансформаторы и иные преобразователи.
В этом решении используют отклонения фазных и амплитудных параметров тока в различных точках. Отклонение таких величин в точке А и точке В, на участке АВ, считается аварийным, и аппаратура выполняет отключение. Использование трансформаторов тока позволяет выполнять фильтрацию от различных посторонних электромагнитных процессов.
Защита срабатывает только на участке АВ, если IA>IB.
Дифференциальная селективная защита мощного оборудования
Защита, созданная по дифференциальному принципу, может быть двух видов: продольная и поперечная.
Карта селективности и правила ее создания
Схема утверждённого образца, на которой нанесены все токовые параметры защитных аппаратов и устройств, с указанием общего источника питания, выполняется в удобном для просмотра масштабе. Это карта селективности. Она обеспечивает максимальное применение защитных качеств автоматических выключателей. Все процессы, возможные при эксплуатации, отображены на ней графически.
На карту в обязательном порядке наносятся:
- места важных расчётных точек;
- защитные характеристики автоматов и возможных КЗ, при этом указаны их min и max значения.
Данная карта служит основанием для составления таблицы по выбору защитных аппаратов. Кроме того, карта позволяет оценивать общую защитную селективность и даёт полную информацию о согласованных между собой уставках всех автоматов.
Построение карты выполнено по осям. Ось абсцисс представляет токовые значения, на ось ординат наносятся временные значения.
К сведению. На ось могут наноситься и другие разновидности характеристик. Каждая схема включает в себя параметры двух-трёх автоматов. Построение таких карт можно выполнить при помощи компьютерной программы.
Советуем изучить — Микропроцессорные терминалы защит и автоматики ABB

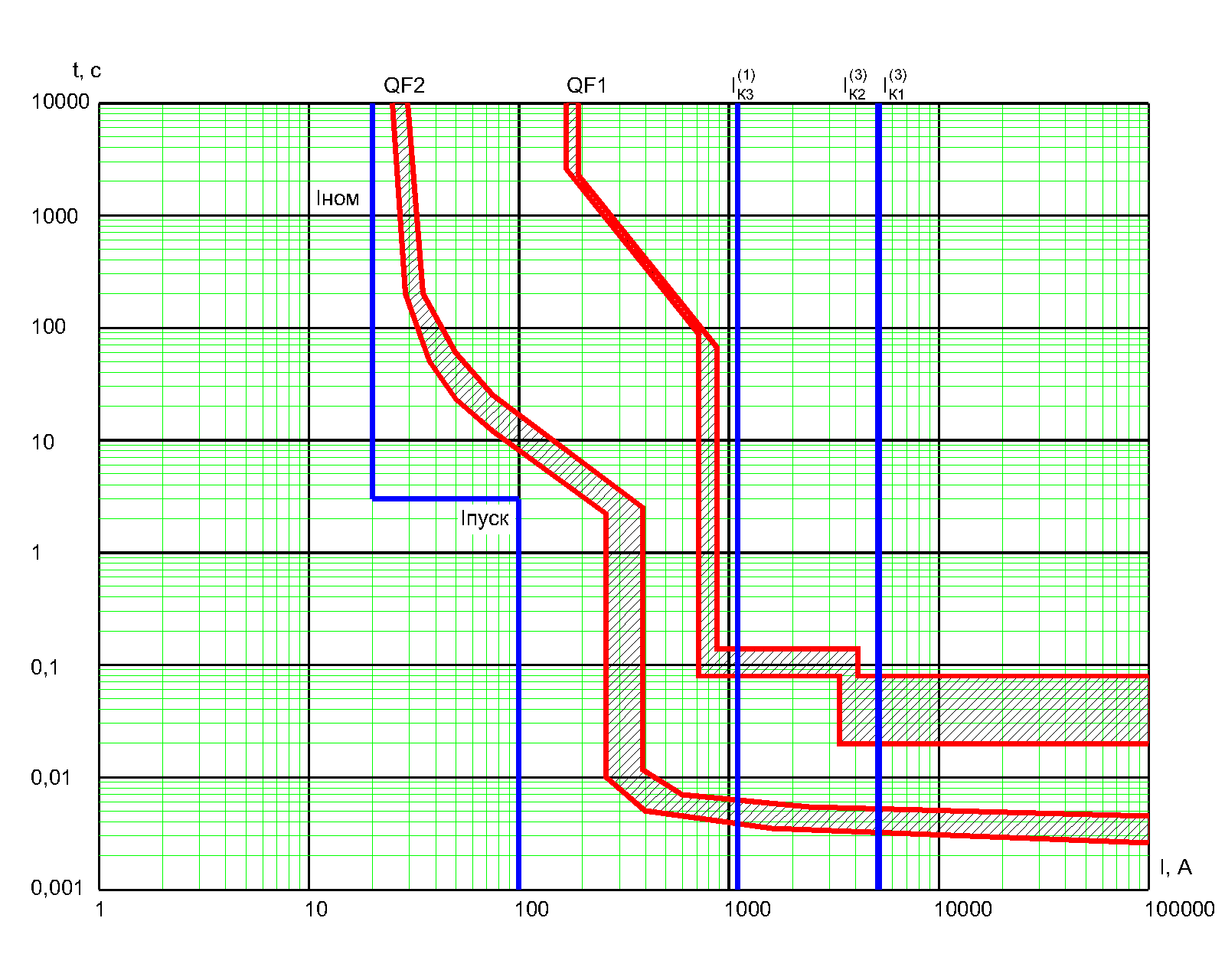

Пример карты селективности, выполненной при помощи программы
Грамотно выполненная селективная защита позволяет сохранить оборудование. При отключении конкретного участка она допускает выполнить обратное включение питания автоматическим включением резерва (АВР) и свести к минимуму простой оборудования и перерывы в подаче электроэнергии потребителям.
Принцип селективности для выбора выключателей
При проведении электрики в доме необходимо учитывать тот факт, что ток может причинить большой вред. Во избежание неприятных последствий устанавливают предохранители или автоматические выключатели. Принцип селективности позволяет надёжно использовать электрическую сеть благодаря правильному выбору автоматов.
Для абсолютно любой схемы выявляется определённая система защиты, которая разделяют проводку на определённые участки, именуемые электрическими цепями. Поломка может возникнуть внутри приёмника, генератора или же проводов. Каждая неисправность требует особенного технического решения, благодаря которому можно быстро и эффективно найти и исправить повреждение.
Принцип селективности призван определять правила установки и совместимости защит. Он обеспечивает:
- безопасность электрики и людей;
- автоматическое выявление зоны поломки и её устранение;
- снабжение электрическим током все участки, расположенные рядом с повреждённым;
- поддержание качества электроэнергии.
Обобщая все вышесказанное, можно отметить, что избирательность защитных устройств, в том числе и автоматических выключателей, необходимо всегда учитывать при установке электрической проводки для безопасного и наиболее надёжного использования.
Функции и задачи селективности
Основной задачей селективной защиты является функция обеспечения стабильной работы и безопасной эксплуатации электроустановок. При возникновении аварийных ситуаций, поврежденный участок определяется практически мгновенно и сразу же отключается, не нарушая работу исправных мест. За счет селективности значительно снижается нагрузка на электроустановки, уменьшаются негативные последствия от действия короткого замыкания.
Четкая и слаженная работа защитных автоматических устройств максимально обеспечивает требования, предъявляемые к бесперебойному электроснабжению. В результате, селективность автоматического выключателя сохраняет непрерывность всех технологических процессов с участием электроустановок. Отключенные участки никак не влияют на их стабильную работу.
Основное правило устройства селективной защиты предполагает установку автоматов с номинальным током, более низким, чем у вводного устройства. Суммарно они могут превышать номинал группового автомата, но по отдельности каждый из них должен быть хотя-бы на одну ступень ниже. То есть, при установке вводного устройства на 50 А, следующий прибор на линии будет иметь номинал не выше 40 А. Первым всегда срабатывает автомат, ближе всего расположенный от места повреждения.
Селективность автоматов обеспечивается их конструкцией. Включение и отключение питания выполняется специальным рычажком. Неподвижные контакты соединяются с клеммами, к которым, в свою очередь, подключаются проводники. Быстрое размыкание осуществляется с помощью подвижного контакта, соединенного с пружиной. Расцепление обеспечивается биметаллической пластиной, изгибающейся после нагрева в случае превышения током своего предельно допустимого значения.
Для настройки токов срабатывания имеется регулировочный винт. В совокупности все элементы способствуют быстрому определению неисправного участка и отсечению его от работоспособных частей.
Основным принципом селективности считается поочередное срабатывание защитной аппаратуры. В случае отступлений от норм, произойдет перегрев не только автоматов, но и электропроводки. В результате, возникают аварийные ситуации с серьезными негативными последствиями.
Приводим уставки к одному напряжения.
Мы рассчитывали защиту трансформатора 10/0,4 кВ, поэтому все уставки приводим к 10 кВ. Уставки РТВ-II и БМРЗ-152-КЛ, очевидно, уже приведены к 10 кВ.
Приведем выданные нам уставки автомата 0,4 кВ к расчетному напряжению. Для этого нужно использовать формулу:
Iс.р.10кв = Iс.р.0,4кв × Uном.нн/Uном.вн = Iс.р.0,4кв / 25
, где Iс.р.10 — уставка защиты, приведенная к стороне 10 кВ (искомая)
Iс.р. 0,4 — уставка защиты на стороне 0,4 кВ (исходные данные)
Обратите внимание, что уставки на автомат 0,4 кВ выданы в относительных величинах, именно так, как они задаются на лицевой панели Micrologic 5.0 (см. каталог)
Приводим уставки:
In10кв = 2500/25 = 100А
Ir10кв = 0,8×100 = 80 А
Isd10кв = 2,5х80 = 200 А
Здесь мы приводим пример перевода уставок с напряжения 0,4 на напряжение 10 кВ, однако, при использовании программы Гридис-КС это необязательно!

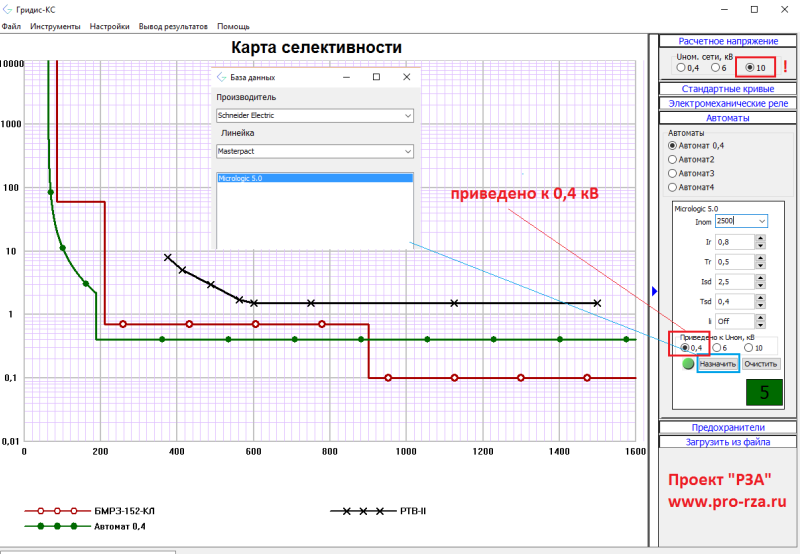

Гридис-КС может привести уставки к расчетному напряжению «самостоятельно». Об это читайте дальше.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Карта селективности
Все характеристики токовых устройств вносятся в определенную схему. Она позволяет создать максимальную защиту автоматов. Основной ее принцип — это последовательность подключения аппаратов.
При создании карты учитываются определенные правила:
- один источник напряжения для всех установок;
- правильный масштаб нужен для хорошего просмотра расчетных точек;
- отмечаются минимальные и максимальные показатели короткого замыкания и защитные свойства.
Отсутствие грамотно построенной карты приводит к нарушениям электроснабжения. Наглядная схема позволяет увидеть согласованность установок и сравнить работу автоматов. Сама схема состоит из двух осей:
- ось абсцисс — это величина тока в кВ;
- ось ординат — это время в секундах.

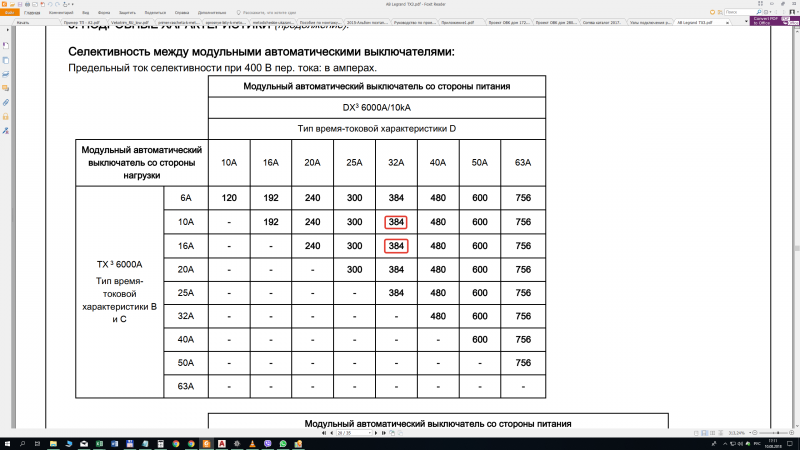

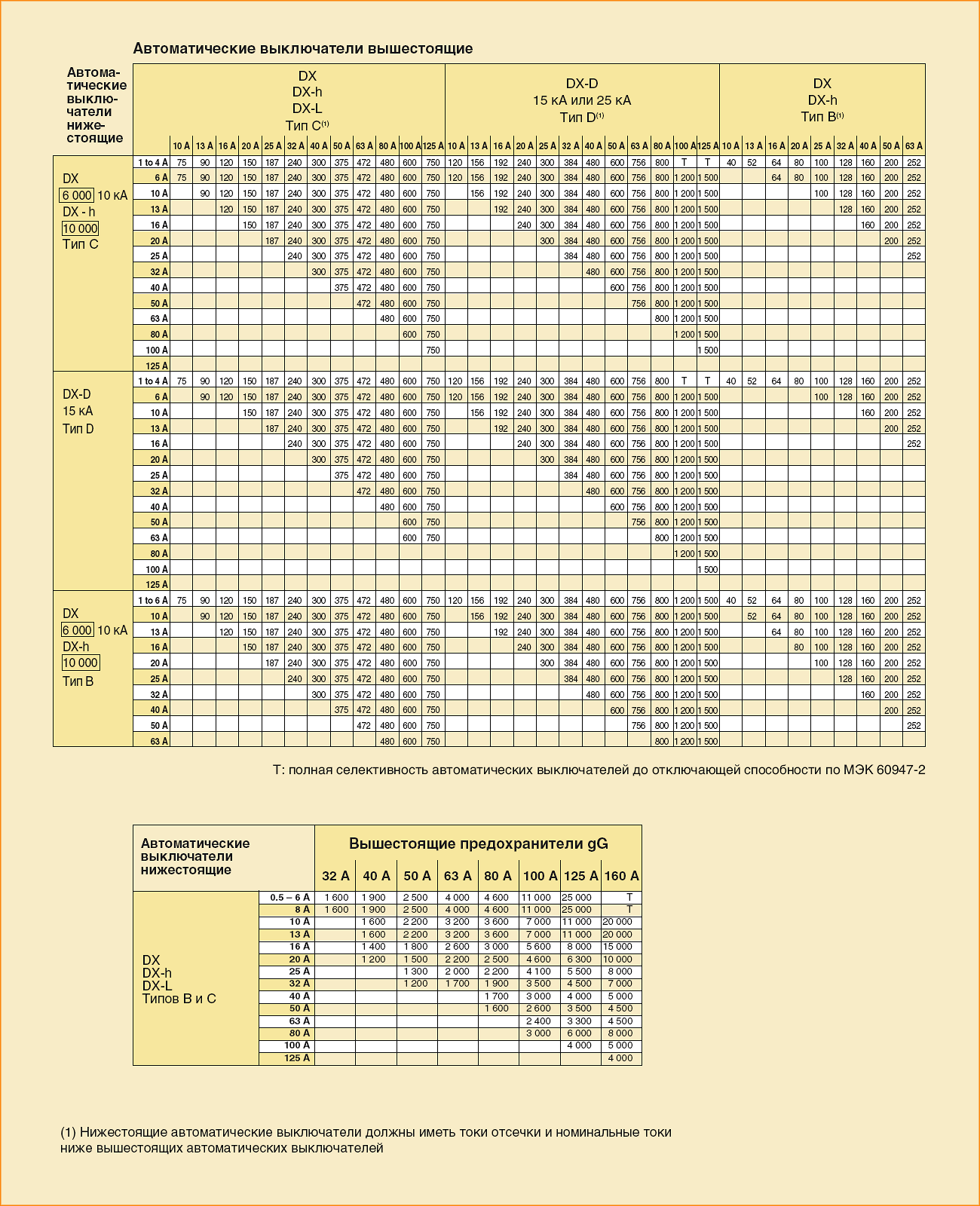

Полная селективность между модульными автоматическими выключателями

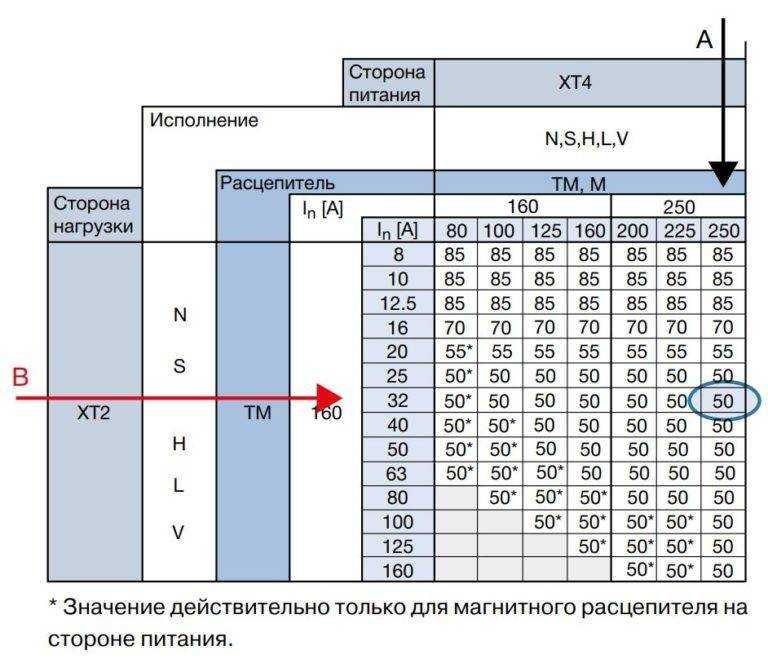

Как правило, специалисты решают задачу согласования рабочих характеристик модульных автоматических выключателей со стороны питания и нагрузки, используя токовый метод. Он основан на выборе аппаратов защиты с разными уставками по току, причём более высокие значения должно иметь оборудование на стороне питания. Для подбора автоматических выключателей используются таблицы селективности и специальное программное обеспечение. Но даже такая тщательная проработка схемы позволяет добиться лишь частичной координации рабочих характеристик модульных автоматических выключателей. Полная селективность обеспечивается только в распределительных боксах, где расчётные токи к.з. небольшие, что на самом деле редкость. Как правило, даже в квартирных щитах достигается лишь частичная селективность. Рассмотрим такой пример – в электрическом шкафу установлены автоматические выключатели с характеристикой С. Номинальный ток вводного аппарата – 32А, устройства на отходящей линии – 16А. Нижняя граница зоны срабатывания вводного автомата 5In=5·32=160А. Она же является и верхней границей срабатывания для нижестоящего автомата. 1 Очевидно, что в данном случае полная селективность не обеспечивается.
Часто задача согласованной работы автоматических выключателей со стороны нагрузки и питания во всём диапазоне сверхтоков остаётся нерешённой, что приводит к авариям. «Не так давно в одном крупном банке из-за чайника, случайно включённого в розетку «чистых» сетей 1 , и отсутствия полной селективности в распределительных шкафах были обесточены все компьютеры на этаже, что привело к потере полугодового отчёта», — рассказывает Алексей Азаров, начальник отдела электрических сетей и систем компании «ЭкоПрог».
До недавнего времени полную селективность можно было реализовать, установив в качестве вводного устройства в распределительном щите вместо модульного автоматического выключателя аппарат в литом корпусе. Для указанного оборудования возможны такие способы координации рабочих характеристик, как временной, энергетический и зонный 2 . Но данное решение не всегда целесообразно, так как оно приводит к таким последствиям, как:
- удорожание проекта;
- увеличение занимаемых распределительными шкафами площадей – аппараты в литом корпусе и воздушные автоматические выключатели по своим габаритам значительно превосходят модульное оборудование;
- сложности в установке и эксплуатации (аппараты в литом корпусе оснащаются электронными расцепителями, которые нуждаются в настройке).
«Заменить модульные автоматические выключатели на аппараты защиты другого типа для инженера означает пожертвовать компактностью и единообразием технических решений, а это не всегда возможно, — утверждает Павел Томашёв, инженер по группе изделий компании АББ, лидера в производстве силового оборудования и технологий для электроэнергетики и автоматизации. — Специально для того, чтобы решить проблему обеспечения полной координации между модульными аппаратами защиты, наша компания разработала новый селективный автоматический выключатель серии S750DR. Данное устройство – новинка для нашей страны. Оно представляет решение для достижения согласованности рабочих характеристик, при котором невозможно одновременное отключение вышестоящего и нижестоящего аппаратов. В данном модульном автоматическом выключателе реализован дополнительный токовый путь, благодаря которому обеспечивается задержка срабатывания по времени. Линейка автоматических выключателей S750DR включает в себя аппараты от 0,5 до 63А».
Селективный модульный автоматический выключатель обеспечивает координацию рабочих характеристик аппаратов защиты независимо от напряжения сети. Такой аппарат защиты не требует дополнительного питания для замыкания/размыкания контактов и для выполнения защитной функции, поскольку устройство является электромеханическим.
Принцип дифференцирования
Его применяют там, где используются цепи с потребителями большой мощности. К таким потребителям относятся:
- электрические двигатели и генераторы;
- силовые кабели;
- шинные сборки;
- трансформаторы и иные преобразователи.
В этом решении используют отклонения фазных и амплитудных параметров тока в различных точках. Отклонение таких величин в точке А и точке В, на участке АВ, считается аварийным, и аппаратура выполняет отключение. Использование трансформаторов тока позволяет выполнять фильтрацию от различных посторонних электромагнитных процессов.
Защита срабатывает только на участке АВ, если IA>IB.
Дифференциальная селективная защита мощного оборудования
Защита, созданная по дифференциальному принципу, может быть двух видов: продольная и поперечная.
Селективность — защита
Какое токоограничение в селективности
Модульные автоматические выключатели имеют такой параметр, как класс ограничения тока, который фактически отражает скорость электромагнитного расцепителя. Казалось бы, чем быстрее, тем лучше, но для селективности имеет смысл поставить групповую машину с более медленным откликом, чтобы во время короткого замыкания на какой-либо исходящей линии она не работала вместе с автоматом этой линии.
Зона перегрузки
Хотя нет никакой гарантии, что автомат с более низким классом ограничения тока будет работать медленнее, чем автомат с более высоким. Вряд ли все производители придерживаются единых стандартов по этому параметру. Но если на выходной линии можно поставить автомат с более высоким классом ограничения тока, то это стоит сделать.
Вам это будет интересно Соединение резисторов
Методы построения и виды систем селективной защиты
Селективность по току
Этот вид селективной защиты устанавливается в каждой электрической цепи в её начале. Если в электрической сети, состоящей из этих цепей, происходит короткое замыкание, ток увеличивается соответственно её импедансу. При этом индуктивность ограничивает скорость нарастания тока и существует некоторая минимальная величина его. Эта величина и является порогом срабатывания защиты.
При этом защитные устройства могут сработать и при несколько меньших значениях силы тока, если это необходимо. Но величина тока срабатывания должна находиться в диапазоне значений силы тока, которое будет больше чем при коротком замыкании за пределами области покрытия защиты. Пример токовой защиты цепи с трансформатором, подключенным между кабельными линиями электропередачи, показан на изображении ниже:
Преимуществом избирательности по току является возможность реагирования только на повреждения внутри защищаемой области и в привязке к потребителю, исключая аварии вне защищаемой области. Отличается быстротой срабатывания, небольшой стоимостью и схемотехнической простотой. В этом её преимущество. Недостатком является сложность настройки избирательности последовательно установленных устройств защиты при их расположении в соседних областях из-за похожести параметров процессов, определяемых аварийными ситуациями.
Советуем изучить Для чего делают аварийное освещение в доме
Правила составления карты селективности
Максимальное использование защитных свойств автоматических выключателей обеспечивается за счет составления специальной карты, отображающей селективность защиты электрической сети, с графическим обозначением всех возможных процессов. Она выполняется в виде схемы установленного образца, в которой указываются все токовые характеристики защитных устройств, включенных в конкретную электрическую сеть.
При составлении карты должны соблюдаться определенные правила:
- Все электроустановки должны быть подключены к общему источнику питания.
- Все места расположения значимых расчетных точек должны нормально просматриваться, поэтому карта селективности выполняется в наиболее подходящем масштабе.
- На схеме отмечаются защитные свойства каждого автомата, а также характеристики возможных коротких замыканий в различных точках с их минимальным и максимальным значением.
- Характеристики автоматов наносятся последовательно, в соответствии с порядком их подключения. Для правильного построения схемы используются оси с основными показателями. На основании схемы составляется специальная таблица, облегчающая выбор защитных устройств.
На правильно составленной карте отображается полная картина об уставках автоматов, согласованных между собой. Это дает возможность сравнивать параметры защитных устройств и общую селективность защиты. Сама карта в первую очередь строится на основе осей времятоковых характеристик и их разновидностей. Как правило, в одной этой схеме отображаются параметры двух или трех автоматов. Горизонтальная ось абсцисс содержит токовые величины (в кВт), а на вертикальной оси ординат отмечается время (с).
Ускорить составление карты помогает специальная программа, которую можно легко найти в интернете. Иногда такие схемы отсутствуют в проектной документации на электрооборудование. Это может привести к нарушениям установленных норм и отключениям питания потребителей.
Виды селективных схем подключения
Защитная аппаратура по селективности подразделяется на несколько видов. К таковым относятся следующие виды защит:
- полная;
- частичная;
- токовая;
- временная;
- времятоковая;
- энергетическая.
На каждом из них нужно остановиться отдельно.
Защита полная и частичная
При такой защищённости цепи подразумевается последовательное подключение аппаратов. В случае возникновения сверхтока сработает тот автомат, который ближе всего к месту повреждения.
Важно! Частичная избирательная защита отличается от полной селективности тем, что срабатывает лишь до установленного значения сверхтока
Токовый тип селективности
Выстраивая в убывающем порядке величины токов от источника к нагрузке, обеспечивают работу токовой избирательности. Главной мерой здесь является предельное значение токовой метки.
Например, начиная от источника питания или ввода, автоматические выключатели устанавливают в последовательности: 25А, 16А, 10А. Все автоматы могут иметь одинаковое время на срабатывание.
Важно! Между автоматами должно быть высокое сопротивление цепи. Тогда они будут иметь эффективную избирательность. Повышают сопротивление путём увеличения протяжённости линии, включения участков с проводом меньшего диаметра или вставкой трансформаторной обмотки
Повышают сопротивление путём увеличения протяжённости линии, включения участков с проводом меньшего диаметра или вставкой трансформаторной обмотки.
Токовая селективность
Временная и времятоковая селективность
Что значит селективная защита по времени? Особенностью такого построения схемы релейной защиты является привязка ко времени срабатывания каждого защитного элемента. Автоматические выключатели обладают одинаковыми токовыми параметрами, но имеют разную выдержку времени при срабатывании. Время срабатывания увеличивается по мере удаления от нагрузки. К примеру, самый ближний рассчитан на срабатывание после 0,2 с. В случае его отказа через 0,5 с. должен сработать второй. Работа третьего автоматического выключателя рассчитана через 1 секунду в случае несрабатывания первых двух.
Временная избирательность
Очень сложной считается времятоковая избирательность. Чтобы её организовать, необходимо выбирать приборы групп: A, B, C, D. У группы А наивысшая защита (применяется в электроцепях). Каждая из этих групп имеет индивидуальную реакцию на величину электрического тока и временную задержку.

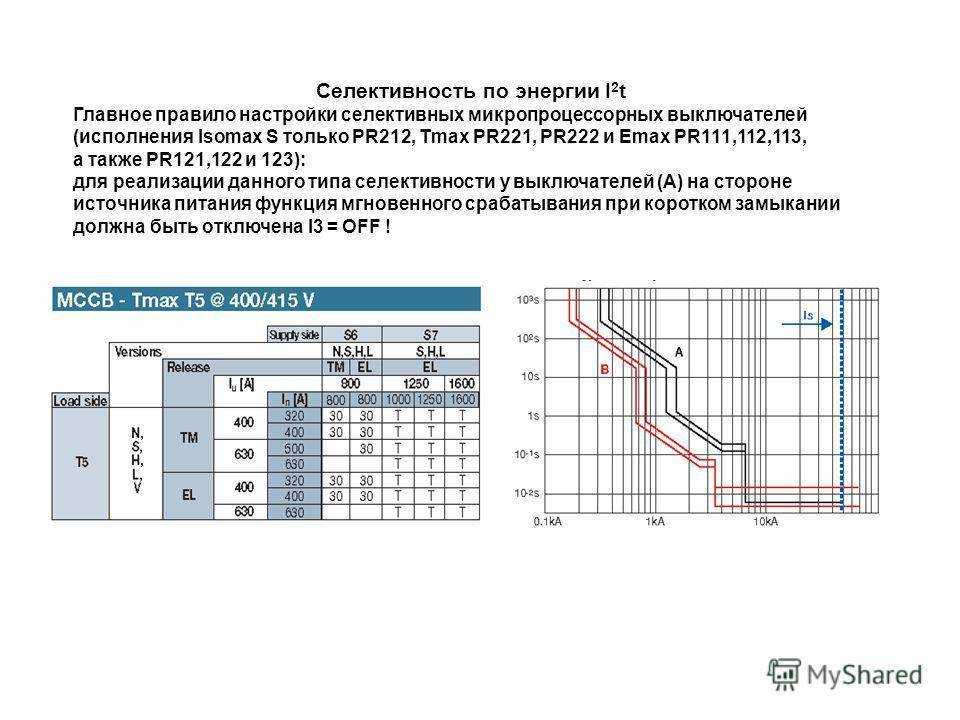

Энергетическая селективность автоматов
Такая защита обусловлена свойствами выключателей, которые заложены производителем. Быстрое срабатывание – до того, как токи КЗ достигли максимума. Счёт идёт на миллисекунды, согласовать такую избирательность очень сложно.
Энергетическая селективность
Что такое зонная селективность
Определение данного покрытия избирательной защитой сети связано с особенностью её построения. Это достаточно дорогой и сложный способ. В результате обработки сигналов, поступающих от каждого выключателя, определяется зона повреждения, и отключение происходит только в ней.
Информация. Для обустройства такой защиты требуется дополнительное питание. Сигнал от каждого выключателя подаётся в контрольный центр. Отключения производятся электронными расцепителями.
Такие схемы рациональнее всего использовать на промышленных предприятиях, где системы обладают высокими значениями токов КЗ и значительными рабочими токами.
Пример и график зонной избирательности
