Не работает розетка в квартире: руководство по ремонту и замене

Проведение ремонта

Когда подготовительные мероприятия закончены, можно делать демонтаж розетки. Для этого следует раскрутить центральный болт, снять декоративную крышку.

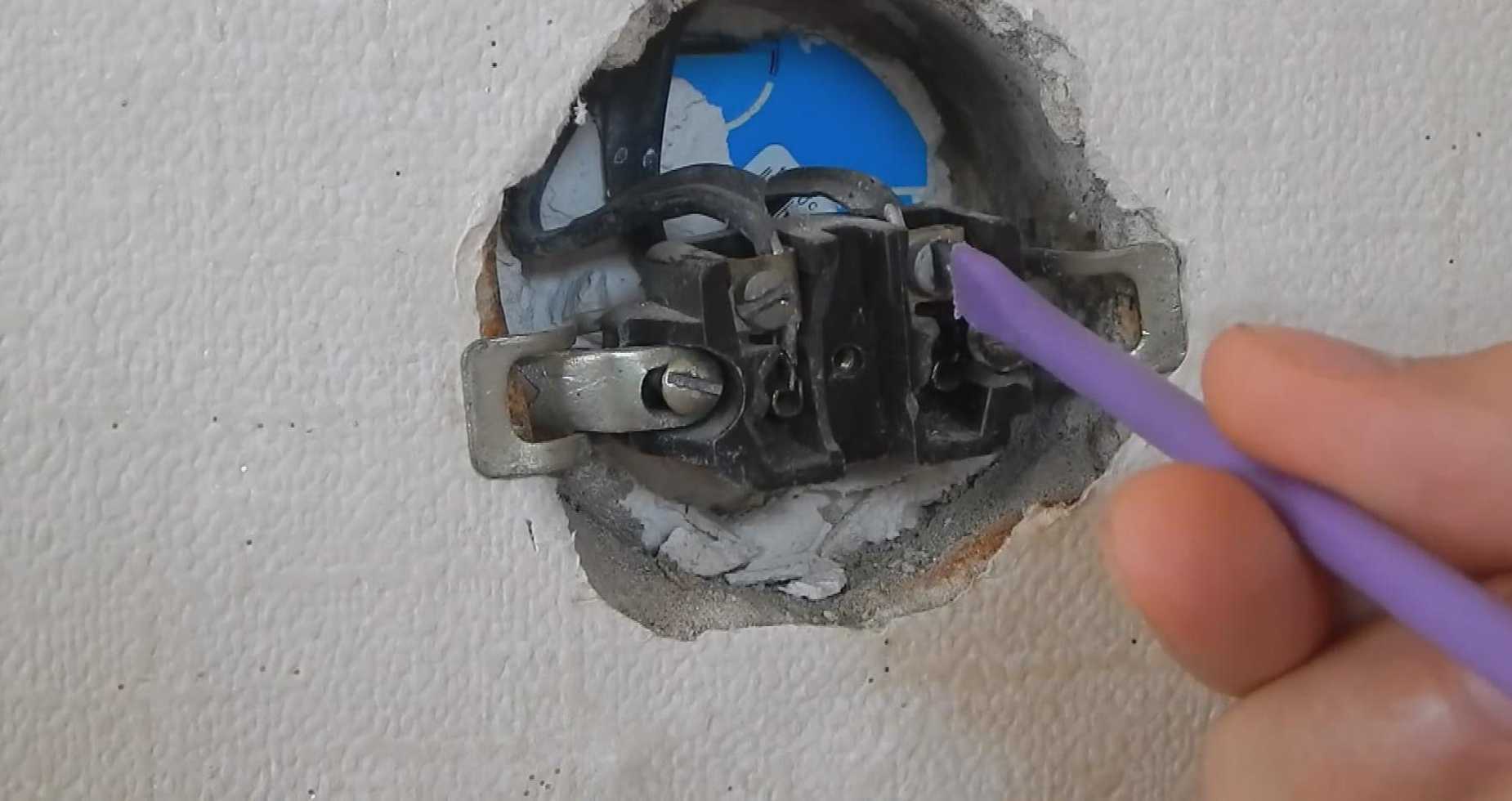

После можно приступить к осмотру контактов. Если они поменяли цвет на черный или коричневый, придется сменить всю розетку. Позеленение пластин означает их окисление — такие контакты можно почистить при помощи наждачки или острого ножа. Если контакты истончились вплоть до дырочек, розетку тоже надо срочно менять.

Подтягивание контактов

Когда есть признаки расшатывания контактных пластин, действия будут такими:

Снять крышку с розетки

Осторожно достать устройство из углубления в стене, не повредив провода. Подтянуть винтовые крепления при помощи отвертки

Обуглившиеся провода обрезать острым ножом

Места скруток изолировать лентой. Поставить изделие на место

Обуглившиеся провода обрезать острым ножом. Места скруток изолировать лентой. Поставить изделие на место.

Если контакты слишком разрушены, следует не рисковать и купить новую электророзетку. Когда контакты просто разогнулись, их можно подогнуть путем аккуратного нажима отверткой.

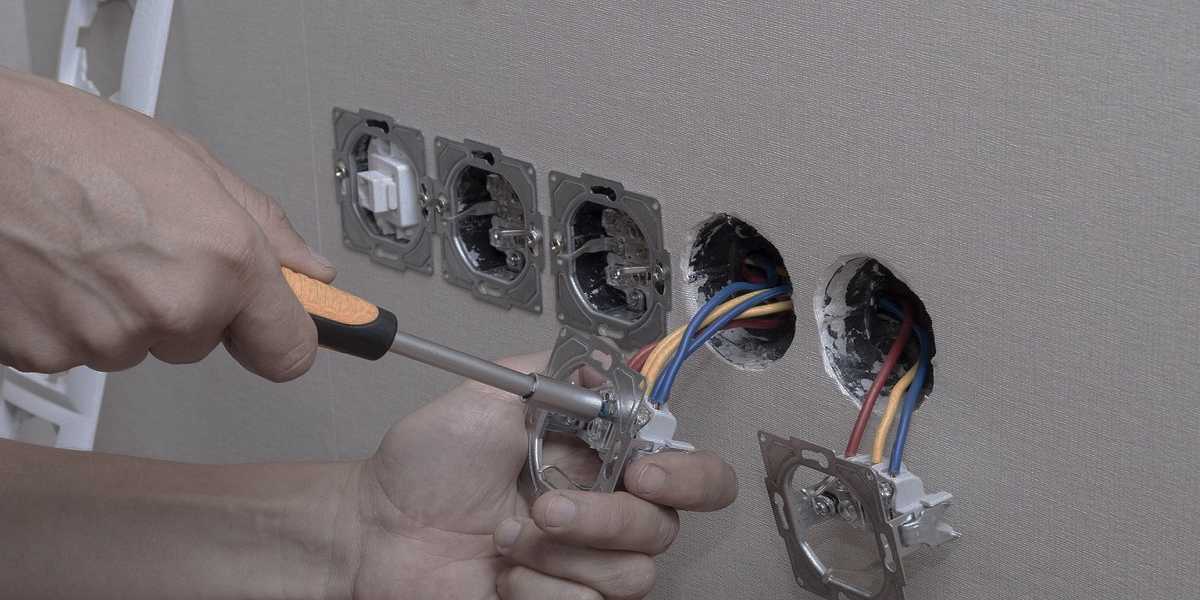

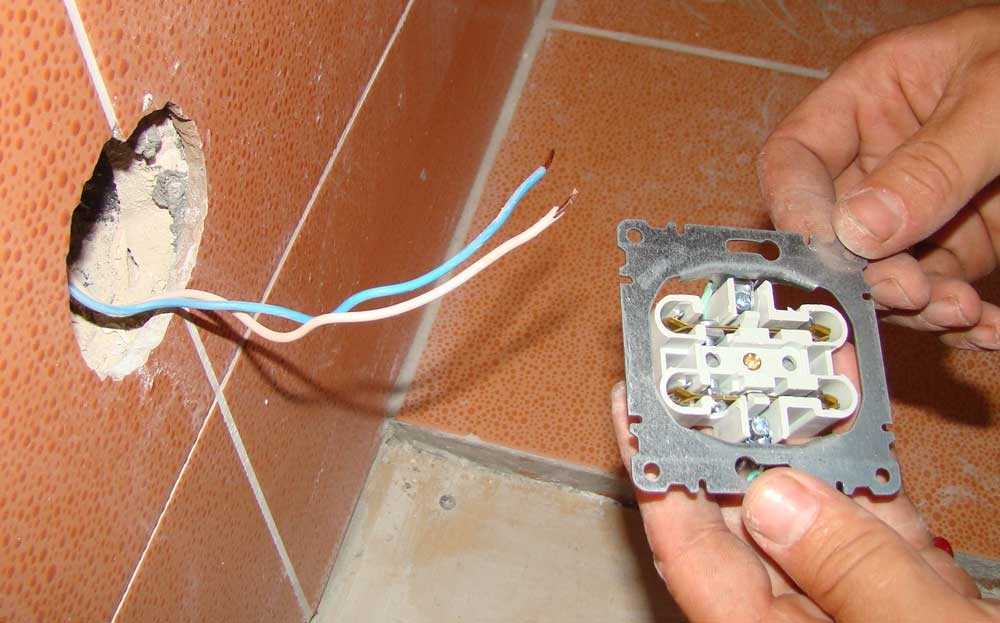

Установка новой розетки

Необходимость в установке новой электророзетки возникает часто. Сначала надо разобрать розетку старую, а после произвести следующую работу:

1. Снять изоляцию с проводов на 1 см.
2. Согнуть оголенные проводки колечками 0,5 диаметра.
3. Соединить проводку в стене и провода розетки в соответствии со схемой, зажать клеммами с винтами.
4. Еще раз убедиться, что заземляющий провод подключен правильно (не к фазе или нолю, а к проводу «земля»).
5. Заделать электророзетку в подрозетник (устройство не должно торчать за пределы стены, быть перекошенным, кривым).
6. Провода аккуратно согнуть, запрятать в стакан.
7. Закрепить саму электророзетку при помощи зажимов на боковых сторонах или специальными винтами.
8. Прикрутить декоративную накладку.

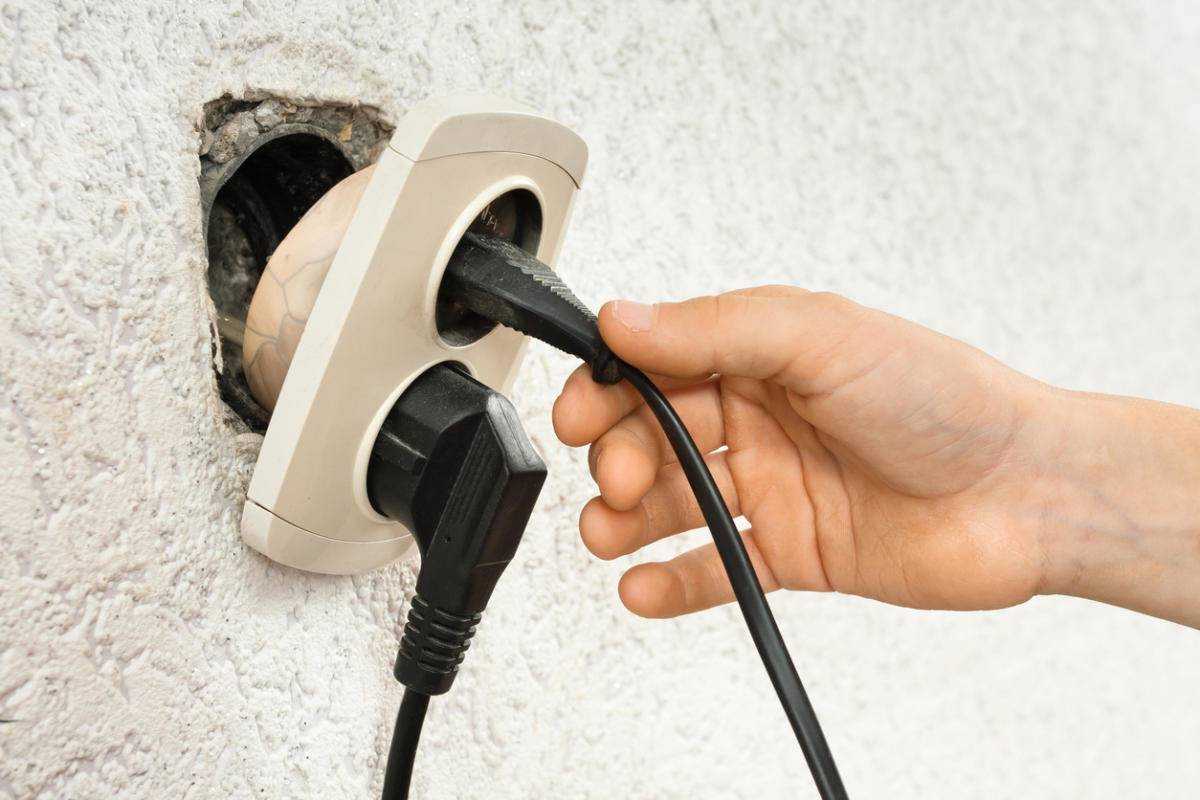

Когда розетка выпала

Обычно причина такой проблемы в неправильной эксплуатации приборов и выдергивании вилок за шнур. Чтобы этого не случилось, лепестки розетки прикручивают сильнее. Но даже такой способ не всегда защищает устройство от повреждения, если им неаккуратно пользуются.

Некоторые прикладывают под лепестки кусочек наждачки или линолеума, то такие методы недолговечны. Лучше провести полный ремонт, купив качественный подрозетник. Новая электророзетка прослужит долго без нареканий.

Инструменты и материалы для ремонта выпавшей розетки

Для работы потребуются:

• новый подрозетник;
• сухой гипс или цемент, алебастр;
• острый нож;
• шпатель;
• грунтовка;
• инструменты для монтажа.

Работы по восстановлению розетки

После выключения электричества в квартире нужно снять старую розетку. При наличии металлического стакана его надо заменить пластиковым. Если устройство стоит в бетонной нише без стакана, придется ее углубить и тоже поставить новый подрозетник, соответствующий по форме. Расширить нишу можно перфоратором, зубилом с молотком.

Далее следует развести алебастр или гипс до состояния густой кашицы, закрепить подрозетник в бетоне или гипсокартоне, посадив на смесь. Стену предварительно надо увлажнить грунтовкой, а обои вокруг оклеить бумажным скотчем. Через 10 минут следует выровнять стакан по уровню, лишний гипс срезать шпателем. После закрепить подрозетник находящимися на нем винтами. Затем можно монтировать новую розетку.

Поломку электрической розетки можно отнести, пожалуй, к самым ощутимым для хозяев неприятностям.

Вы спокойно включаете бытовой прибор, как вдруг из недр розетки доносится треск и над ней появляется лёгкий дымок. Хорошо, если предохранители прибора или какая-нибудь важная микросхема при этом не сгорают вместе с розеткой! В ответ на замыкание должна сработать автоматическая защита электрощита, но ждать этого момента не стоит. Нужно снять нагрузку – немедленно отключить прибор от сети.

К счастью, ремонт розетки в квартире можно сделать самостоятельно. Это по силам даже женщине, если она предварительно потратит несколько минут, чтобы разобраться в тонкостях починки электрической розетки.

Перед тем, как приступить к ремонтным работам, необходимо обеспечить себя нужными подручными инструментами и деталями:

• отвёртка (плоская или крестовидная, в зависимости от шурупов крышки);
• пассатижи;
• виниловая изоляционная лента;
• индикатор для определения фазы (и наличия напряжения в сети).

Проверка материнской платы

Если вы подозреваете, что на плате повреждены какие-то элементы, сначала «прозвоните» контакты: коснитесь мультиметром выводов на плате. В случае, если при прозвонке разъемов, идущих на двигатель, не обнаруживается сопротивление, проблема связана с двигателем. Если же он реагирует при подаче напряжения на контакт, неполадку нужно искать в плате.

Прежде всего очистите плату от пыли с помощью выдувателя воздуха или объемной кисточки. Как правило, на плате выходит из строя симистор управления. Если его не получается заменить, можно впаять рядом такой же (номер модели выгравирован на симисторе).

Пример разборки пылесоса, у которого не работает пульт управления, на видео:

Меры подготовки к ремонту

Делать ремонт следует только после подготовки к нему. Даже для исправления самых незначительных проблем следует обесточить квартиру и убедиться, что рубильники выключены. После отключения электричества следует проверить напряжение в сети отверткой-индикатором — в фазе оно должно отсутствовать.

Что понадобится для ремонта

Набор инструментов есть у каждого электрика. Если полного набора нет, то отдельные его составляющие придется приобрести для проведения ремонта электророзетки.

Кроме индикаторной отвертки, будут нужны такие материалы и инструменты:

• плоская отвертка;
• крестообразная отвертка;
• плоскогубцы (пассатижи);
• изоляционная лента (виниловая);
• острый нож для зачистки проводов.

При некоторых поломках может пригодиться паяльник.

Последовательность ремонта

Чтобы починить электро розетку, отошедшую от стены, достаточно подтянуть винты крепления. Доступ к ним открывается при снятии защитной крышки. Винты видны по бокам колодки. Бывают случаи разбалтывания розетки, приводящие к выпадению из стены. Обычно так происходит с конструкцией, закрепленной без подстаканника. Розетки крепятся распорными пластинами.

Они металлические, крепятся на затягиваемые болты. Острые зубцы на внешних краях распорок врезаются в бетонное ложе розетки. В старых домах строительный материал может осыпаться. Как починить выпавшую розетку? К старой конструкции добавляется подстаканник. Ложе вокруг него желательно укрепить цементным раствором. Если старая розетка сломана, алгоритм действий следующий:

1. Выкручивается болт на передней панели.
2. Лицевая панель снимается.
3. Осматриваются контакты, проводка.
4. Если есть выпавшие из гнезда провода, возвращаются на место, зажимаются.
5. Обнаруженный оплавленные или подпаленные концы проводки отрезаются. Верхушки оставшихся проводов зачищаются.
6. Окисленные контакты защищаются наждачкой.
7. Конструкция собирается, закрываясь лицевой крышкой.

Решив починить розетку своими руками можно столкнуться с трудностями. Может, к примеру, потребоваться наращивание проводов. После обгорания и зачистки их длины бывает недостаточно для подключения. Приходится наращивать кабеля новыми.

Жилы проводов с обеих сторон наращиваются и скручиваются и закрываются изолентой либо колпачками. Можно соединить наращенный провод с родным с помощью клемм. Однако они редко входят в подрозетник.

Задача наращивания проводов часто встает при решении вопроса, как починить розетку, если она искрит. Замыкание в конструкции приводит к нагреву и обугливанию кабелей. Внутренние контакты могут буквально рассыпаться. В этом случае починка невозможна. Нужна замена розетки.

Источник

Разновидности электрических розеток

Электрические розетки различаются по нагрузочной способности, внешнему виду и способу монтажа. Существуют розетки, рассчитанные для установки в стену, на стене и в виде выносного блока с выключателем. Например, удлинитель типа пилот для компьютеров. Встречаются комбинированные варианты в виде блока из двух розеток, розетки и выключателя, розетки и блока управления (таймер, терморегулятор, датчик движения или возгорания).

Есть стандарт МЭК на штепсельные соединители (вилки и розетки), но в каждой стране с незапамятных времен действуют свой стандарт. Главное отличие всех стандартов касается формы штырей, их геометрических размеров и расстояния между ними. Переход на международный стандарт связан с огромными затратами, так как потребуется замена всех установленных розеток и вилок в электроприборах. Случится ли в будущем такой переход – неизвестно.

электрические розетки бывают незащищенные, защищенные от пыли и разной степени защиты от влаги, вплоть до возможности погружения в воду.

Паять или не паять

Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:

• недостаточная прочность пайки;
• при работе приборов происходит повышение переходного сопротивления;
• остатки флюса провоцируют развитие коррозии;
• снижается проводимость тока.

Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.

Как обнаружить место обрыва

Для определения места поломки, в первую очередь, необходимо осмотреть все комнаты, выключатели и розетки, проверить в каких помещениях нет света и электроподачи в разъемы. Если розетка или выключатель имеют повреждения, это значит, что проводка оборвалась на прилегающем к ним отрезке сети.

Далее с помощью тестера необходимо найти обесточенные приборы освещения и розетки, чтобы выяснить, какой кабель неисправный: фазный или нулевой.

Если поврежден фазный провод

Прежде всего перед началом работы необходимо отключить электричество, отсоединив от щита все провода: фазу, ноль, заземление. Для этого сначала следует определить, к какому автомату подсоединена обломанная линия. С этой целью автомат переключают и проверяют каждое положение индикатором на отсутствие или наличие фазы.

При помощи мультиметра надлежит по очереди, начиная от провода в щите, проверить имеющиеся соединения, которые прилегают к поврежденной сети.

Таким образом можно найти участок повреждения: как правило, две розетки имеют в своей зоне два или три провода, при условии подключения «земли». Если обнаружена только одна жила (например, ноль), то однозначно обрыв произошел именно на этом участке.

Желательно иметь доступ к распределительным коробкам, которые следует открыть и проконтролировать жилы на наличие повреждений, так как при плохом соединении часто именно здесь случаются поломки.

Если в коробке поломка не обнаружена, необходимо с помощью индикатора выявить обесточенные кабеля на каждой скрутке, проверить клеммник и остальные провода.

Существует разводка, при которой не устанавливается распаечный короб. Тогда розетки соединяют два провода, состоящие из 4 жил. При таком варианте соединений следует демонтировать разъемники, находящиеся на концах неисправной сети, и проконтролировать все кабели при помощи мультиметра.

Поломка нулевой жилы

Искать перегоревший нулевой провод можно так же, как и фазовый. Но при этом существуют некоторые особенные отличия.

С помощью индикаторной отвертки необходимо определить, где фаза, на ней она засветится, и где ноль, он не будет светиться. Мультиметр в этом случае не пригодится, потому как он будет выдавать произвольный показатель.

Часто в стене имеется много разных проводов, среди которых обнаружить неисправный довольно сложно. Для того чтобы найти необходимый оборванный кабель, следует каждый провод проверить на цельность.В случае использования для разводки кабеля с тремя жилами, вместо перебитого нулевого провода (в крайнем случае) можно использовать жилу заземления. Но такой вариант опасен и крайне нежелателен в розетке, которая используется мощной бытовой техникой, потому как заземление будет отсутствовать, и электроприбор может ударить током.

Принцип работы электрической розетки

Когда вилка электроприбора вставлена в розетку, то через созданные контакты передается электрическая энергия от удаленного источника напряжения к потребителю. При этом должны быть выполнены два важных правила:

1. прохождение тока нагрузки через образованную цепочку с минимальным выделением тепла;
2. надежная изоляция контактного места, исключающая случайный доступ человека к токоведущим частям или возникновение коротких замыканий.

Для обеспечения этих правил производители оборудования выполняли расчеты, исследования, эксперименты и создали те образцы, которые наиболее полно отвечают этим требованиям. Но, полностью исключить случаи проявления неисправности в розетке они обеспечить не могут потому, что мы, пользователи, элементарно нарушаем разработанные ими правила эксплуатации.

Как возникают дефекты розеток в быту

Все нарушения проявляются:

• механическим разрушением конструкций корпуса или зажимов;
• неправильным монтажом проводов;
• завышением токов нагрузок за счет подключения более мощных, нерасчетных потребителей.

Механические дефекты

Для крепления корпуса в стене разработаны специальные монтажные коробки-подрозетники. В них закрепляется корпус винтами или разжимными лапками. Если нарушить этот принцип, то возможно выдергивание розетки вместе с подключенными проводами из стены, как показано на самой первой картинке.

Поломки корпуса видны визуально. При их возникновении следует полностью заменять неисправную деталь или всю конструкцию.

У зажимов проводов чаще всего используется винтовое соединение, в котором может быть нарушена резьба из-за приложения чрезмерной силы при закручивании.

Электрические дефекты

Чаще всего они проявляются постепенно в результате ошибок, совершаемых при монтаже или неправильной эксплуатации.

На картинке показано проявление механического дефекта, связанного с ослабленной пружиной правого гнезда розетки, когда контакт вилки не полностью охвачен прижимными пластинами и за счет этого создалось повышенное электрическое сопротивление на переходе тока от бытового прибора к домашней проводке.

Этот дефект повлиял на повышенный нагрев металлического провода, вызвавший сгорание изоляционного слоя.

Работая с электричеством, домашний мастер должен постоянно представлять, что физические процессы давно описаны законами Ома для соотношений тока, сопротивления, напряжения и Джоуля-Ленца — зависимости выделяемого тепла от величины тока нагрузки I и сопротивления контактов R с учетом длительности работы t.

Q=I2∙R∙t.

Нагрев увеличивается при повышении любой из составляющих этого уравнения.

Эти законы следует учитывать в постоянной жизни. Если к розетке, предназначенной для работы с номинальными нагрузками 6 ампер подключать даже на небольшое время потребители на 2 кВт, то через нее потечет ток 2000/220=9,09 ампера, который на треть больше расчетной величины.

Приведенный пример довольно типичен для большинства хозяев, даже не подозревающих о тех неисправностях, которые создают своими руками совершенно неосознанно, включая в холодное время трехватный калорифер в простую бытовую розетку на всю ночь.

Если неисправен электромотор когда его стоит менять

Электромотор коллекторного типа на дрели и любом другом инструменте — это сердце оборудования, которое стоит 60% от всей суммы устройства. Если неисправность связана с электромотором, то есть два пути восстановления неисправности дрели — заменить двигатель целиком или же произвести диагностику, выявить неисправность и устранить ее. Сразу надо отметить, что диагностику можно сделать самостоятельно, а вот устранить неисправности своими руками не получится. Здесь понадобится отдать неисправный узел в специализированную мастерскую, однако практика показывает, что проще купить новый ротор или статор, чем ремонтировать их.

Это интересно! В ремонт также рационально сдавать двигатель, когда невозможно найти для него запчасти.

Рассмотрим принцип проверки исправности статора и ротора электродвигателя дрели своими руками:

1. Мультиметром в режиме измерения сопротивления меряется величина между обмотками якоря и металлической сердцевиной. Наличие сопротивления говорит о нарушении целостности изоляции
2. Маркером обозначаем пластину, от которой начинается проверка. Щупами инструмента прикасаться поочередно к пластинам, и записывать величину сопротивления. При этом величина между пластинами должна быть примерно одинаковая. Отличие сопротивления более 10% недопустимо, и говорит о наличии обрыва
3. Проверка межвиткового замыкания. Специальным прибором можно измерить присутствие межвиткового замыкания. Покупать специально такой прибор не имеет смысла, так как если отсутствует пробой изоляции на корпус или замыкание между пластинами, то с высокой долей вероятности можно предположить, что якорь исправен
4. После этого следует проверить исправность ротора. Аналогично проверяется отсутствие сопротивление между обмоткой и сердечником
5. Проверить сопротивление между обмотками. Отсутствие сопротивления говорит о полном повреждении обмотки, а при его большом значении можно предположить наличие пробоя. Ниже в видео описании подробно рассказано, как проводится пошаговая проверка исправности коллекторного электродвигателя

https://youtube.com/watch?v=9iy0lqpMrsU%3F

Неисправности статора встречаются реже, чем ротора, но в любом случае, если дрель в последнее время работала в режиме повышенной нагрузки, то в ней из строя выходит двигатель. Если установлено, что неисправен мотор на дрели, то его проще заменить, чем ремонтировать, а порой и лучше купить новую дрель. Ниже на видео подробно описано, как найти и устранить электрические неисправности дрели.

Порядок поиска неисправности

Не работают все розетки в квартире

Возможные причины возникновения такой неисправности можно сформулировать следующим образом:

• отсутствует общее электропитание квартиры;
• возникла неисправность во вводном распределительном щитке;
• все розетки квартиры запитаны со щитка от одной группы, проводка которой оказалась поврежденной или обесточенной.

Общее отсутствие напряжения определяется легко. Если вводной автомат включен, отходящие автоматы также включены, но электроприборы в квартире не работают (в том числе на кухне), при этом ни в одной комнате нет света — значит питания нет вовсе. Окончательно убеждаемся в этом, проверив индикатором наличие напряжения на вводном автомате.

При наличии напряжения на вводной клемме автомата и его отсутствии на выходной, отключите и вновь включите автомат. Если ничего не изменилось, выключатель неисправен и подлежит замене.

Таким же способом проверяем все отходящие выключатели. Среди них находим тот, от которого питается розеточная группа. В случае, если напряжение поступает в линию, а розеточная группа не работает, следует искать обрыв провода. Питание розеточной группы может осуществляться через разветвительные коробки, либо шлейфом. В первом варианте нужно открыть первую от щитка коробку и прозвонив провода определить место разрыва провода. Во втором варианте вскрывается ближайшая к щитку розетка, провода, идущие от щитка, отсоединяются.

Не работают розетки в одной или двух комнатах

Если установлен распределительный щиток, имеющий вводной автомат и несколько отходящих, пытаемся определить, какой из автоматов питает тот участок проводки, где не работают розетки. Чаще всего, розеточная и осветительная проводка в одной комнате или в двух комнатах объединяются в одну группу, питающуюся от одного автомата. Иногда розетки устанавливаются по одной стене в разных комнатах. Проверяем, все ли автоматы включены, если да, проверяем наличие напряжения на входе и выходе автоматов. При наличии отключенного автомата, производим его включение. Если в щитке опущенный тумблер не поднимается, причины может быть две:

• механический привод автомата неисправен и прибор подлежит замене;
• только что произошло отключение выключателя защитой и тепловой расцепитель еще не остыл.

В первом случае необходимо приобрести автомат нужного номинала и заменить им неисправный. Во втором случае ищем место повреждения. Поскольку проводка в современных квартирах выполняется скрытой, доступ к проводам возможен только в щитках, разветвительных коробках (если они установлены и не замурованы в стене) и в самих розетках.

Вооружившись мультиметром, измеряем сопротивление между фазным и нулевым проводами найденной группы, разумеется, отключив напряжение. Этот замер производим из вводного щитка. При обнаружении короткого замыкания, пытаемся отследить трассу интересующей нас группы электропроводки. Нужно найти разветвительную коробку, в которую приходят два провода, показывающие короткое замыкание. Если найденная коробка имеет крышку, открываем ее, снимаем изоляцию со скруток, разъединяем провода и освобождаем пару, которая показывала короткое замыкание. Измеряем сопротивление этой пары в сторону вводного щитка. Сопротивление, близкое к нулю означает, что повреждение находится на участке проводки между вводным щитком и разветвительной коробкой. Если возможность извлечь провода отсутствует, остается только проложить на этом участке новую проводку.

Повреждение скрытой проводки редко происходит само по себе. Нередки ситуации, когда неисправность проводки обнаруживается после ремонта. При сверлении отверстий в стенах, например, чтобы подвесить шкаф или полку, проводка, или ее изоляция может быть повреждена. Чтобы в дальнейшем такого не произошло, рекомендуем ознакомиться с нашим советами о том, как не попасть в проводку при сверлении стен.

Короткое замыкание может возникнуть после залива электропроводки при порыве труб отопления или водоснабжения, либо после потопа в ванной у соседей сверху. Изоляция проводки может иметь незначительные дефекты, которые не проявляются, пока провода сухие. При увлажнении, цементная пыль с водой образует токопроводящую среду, в результате чего происходит короткое замыкание, выгорание изоляции и спекание проводов между собой.

Проблемы с одной розеткой

Если же не работает одна розетка в комнате, одной из причин может быть ослабевание контакта в результате чего провод может попросту отпасть. В этом случае устранение неисправности сводится к тому, что нужно отключить свет в квартире, достать розетку из штробы и проверить ее подключение. На видео ниже наглядно демонстрируется технология ремонта:

Как прозвонить розетку

Теперь, имея достаточный объем информации о неисправности розетки – можно приступать к прозваниваю проводки. Обычно, на этом этапе вы уже точно знаете, что, например, отсутствует Фаза и вам необходимо локализовать место повреждение электроцепи. Но, как я уже писал ранее, диагностику можно начинать сразу с прозвонки, просто этот метод менее эффективный и, соответственно, более долгий.

Выключайте на тестере режим прозвонки или определения сопротивления (что в принципе одно и то же) и действуем по следующему плану:

Как определить КЗ в розетке

В первую очередь, прозваниваем на наличие короткого замыкания между фазой и нулём. Для этого действуйте по следующей пошаговой инструкции:

1. Отключается подача электрического тока в месте проверки
2. Выбирается режим Позвонки на мультиметре
3. Красный щуп помещается в левое гнездо розетки, а черный в правое. Можно и наоборот, принципиальной разницы для чистоты эксперимента здесь нет

Дальше возможны два результата: Вы услышите звуковой сигнал мультиметра и на дисплее значение близкое к «0», любое отличное от единицы. Это означает, что розетка неисправна! Контакты механизма или электропроводка, которая к ним подходит, в каком-то месте замкнуты.

Чаще всего, в таком случае, у вас наверняка сработал и не включался защитный автомат на эту группу, сигнализирующий о коротком замыкании (ссылка на статью). В этом случае необходимо искать место, в котором замыкается нулевой и фазный проводники.

Если же Звукового сигнала не последует, а на экране высвечивается неизменно «1». Это хороший знак, значит параллельные линии проводки не пересекаются и скорее всего, где-то произошёл обрыв одной из них. Переходите к следующему этапу.
