Принцип работы трехфазного генератора

Особенности трехфазных систем электропитания

Итак, ключевым недостатком однофазных систем переменного напряжения является неравномерность генерации и транспортировки энергии (Рисунок 5). И этой особенности лишены трехфазные системы, которые сейчас используются во всем мире.

Трехфазную систему электроснабжения можно упрощенно представить в виде трех одинаковых систем, напряжения в которых сдвинуты по фазе на треть периода – 120 градусов или 2π/3 радиан. Получить трехфазное напряжение можно, например, с помощью трех отдельных однофазных генераторов переменного напряжения, роторы которых расположены на одном валу, но повернуты на 120°. Однако наилучший эффект будет в случае, когда все три обмотки будут расположены на общем магнитопроводе статора генератора (Рисунок 10). В таком устройстве при равномерном вращении ротора с постоянным магнитом в каждой обмотке будет генерироваться переменное синусоидальное напряжение, сдвинутое по фазе на 120° по отношению к напряжению других обмоток.

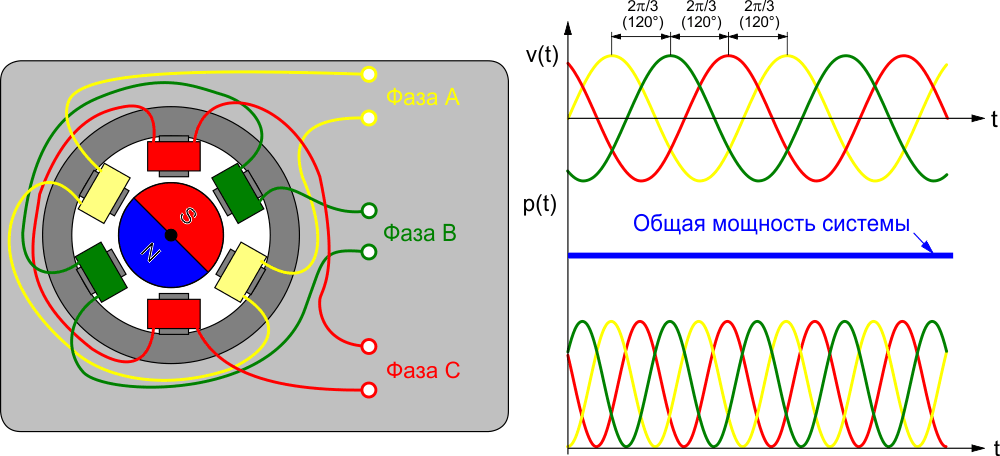

Рисунок 10.	Принцип работы трехфазного генератора.

В простейшем случае каждую обмотку можно подключить к своему потребителю и получить три изолированные и практически независимые системы электропитания. Однако в этом случае теряются все преимущества трехфазного напряжения, поэтому все три обмотки соединяют вместе. Различают два способа соединения: «треугольником», когда начало одной обмотки соединяется с концом другой, и «звездой», когда начала обмоток соединяются вместе, а соединительные провода подключаются к концам обмоток (Рисунок 11). Достоинства и недостатки каждого из способов соединения взаимно компенсируют друг друга, поэтому энергетики, за исключением «последней мили», одинаково часто используют оба способа. Более того, трехфазная система позволяет смешивать оба типа соединений, например, обмотки генератора могут быть соединены по схеме «треугольник», а потребители – по схеме «звезда».

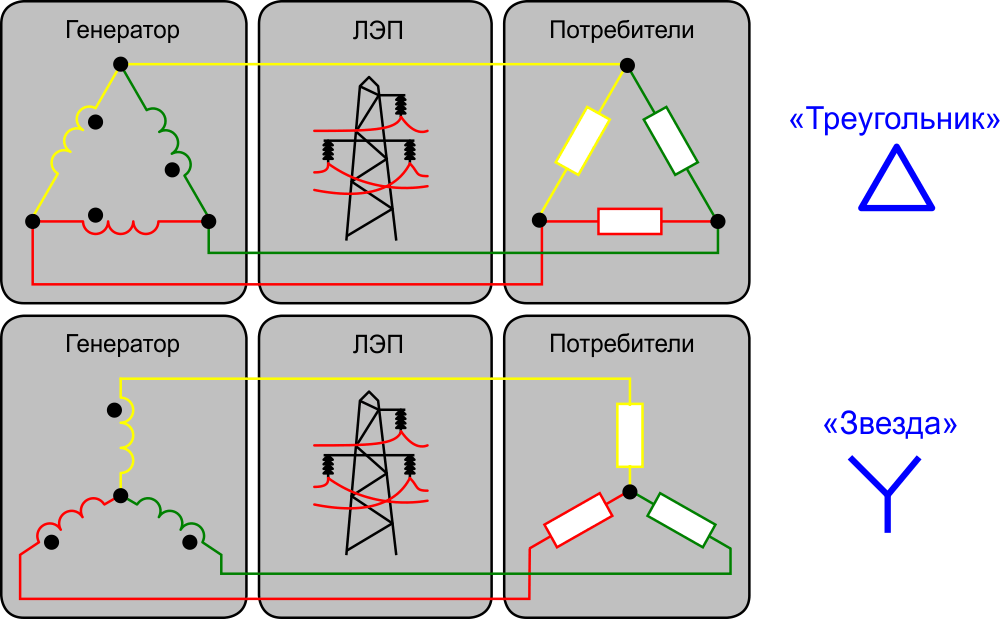

Рисунок 11.	Схемы соединения в трехфазной сети.

Ключевыми преимуществами трехфазной системы являются наименьшая стоимость линий электропередач, поскольку для передачи энергии необходимы три провода с меньшим суммарным сечением, чем при использовании двух проводов, а также равномерная скорость передачи энергии. Несмотря на то, что мощность в каждой обмотке генератора пульсирует с удвоенной частотой напряжения, общая мощность всех трех обмоток в любой момент времени постоянна (при условии, что все обмотки имеют одинаковые нагрузки). Это обстоятельство значительно упрощает конструкцию генераторов и электродвигателей – основных потребителей электрической энергии в промышленности. Кроме этого, трехфазное оборудование оказывается меньше, легче, чем однофазное той же мощности []. Например, трехфазные трансформаторы за счет использования общего для всех трех фаз магнитопровода оказываются меньше, легче и дешевле трех однофазных трансформаторов такой же суммарной мощности.

Теперь становится понятно, почему во всем мире трехфазные системы электропитания имеют наибольшую популярность – передавать энергию с меньшими затратами человек пока еще не научился. Однако все, что было рассмотрено выше, интересует больше энергетиков – это их область. Специалистов в области электроники и информационных технологий, а также простых пользователей бытовых электроприборов больше интересует «последняя миля» глобальной энергосистемы – домашняя и офисная электропроводка, ведь именно с ней связано бóльшая часть реальных проблем, которые приходится решать самостоятельно. Поэтому давайте разбираться дальше.

Чему равны значения фазных токов в схеме

Трехфазная цепь является частным случаем многофазных электрических систем, представляющих собой совокупность электрических цепей, в которых действуют ЭДС одинаковой частоты, сдвинутые по фазе относительно друг друга на определенный угол. Отметим, что обычно эти ЭДС, в первую очередь в силовой энергетике, синусоидальны. Однако, в современных электромеханических системах, где для управления исполнительными двигателями используются преобразователи частоты, система напряжений в общем случае является несинусоидальной. Каждую из частей многофазной системы, характеризующуюся одинаковым током, называют фазой,

т.е. фаза – это участок цепи, относящийся к соответствующей обмотке генератора или трансформатора, линии и нагрузке.

Таким образом, понятие «фаза» имеет в электротехнике два различных значения:

фаза как аргумент синусоидально изменяющейся величины;
фаза как составная часть многофазной электрической системы.

Разработка многофазных систем была обусловлена исторически. Исследования в данной области были вызваны требованиями развивающегося производства, а успехам в развитии многофазных систем способствовали открытия в физике электрических и магнитных явлений.

Важнейшей предпосылкой разработки многофазных электрических систем явилось открытие явления вращающегося магнитного поля (Г.Феррарис и Н.Тесла, 1888 г.). Первые электрические двигатели были двухфазными, но они имели невысокие рабочие характеристики. Наиболее рациональной и перспективной оказалась трехфазная система, основные преимущества которой будут рассмотрены далее. Большой вклад в разработку трехфазных систем внес выдающийся русский ученый-электротехник М.О.Доливо-Добровольский, создавший трехфазные асинхронные двигатели, трансформаторы, предложивший трех- и четырехпроводные цепи, в связи с чем по праву считающийся основоположником трехфазных систем.

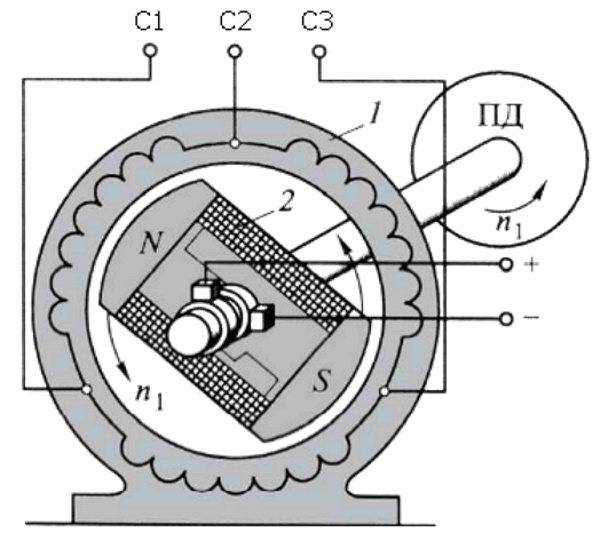

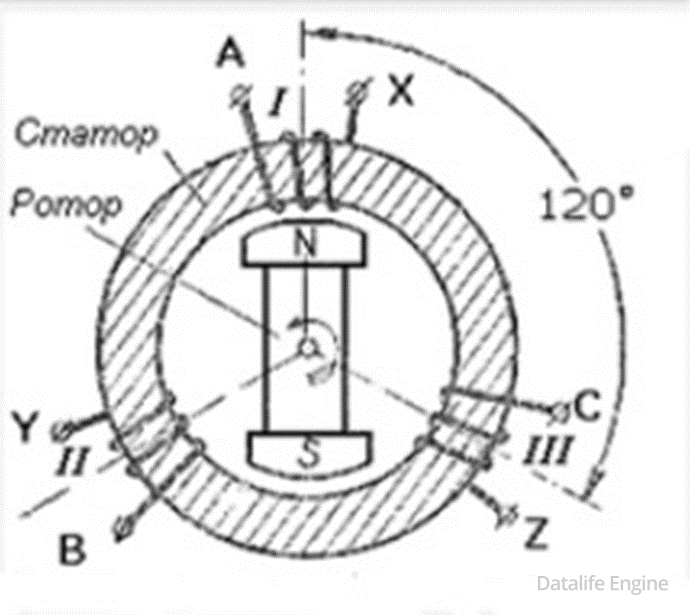

Источником трехфазного напряжения является трехфазный генератор, на статоре которого (см. рис. 1) размещена трехфазная обмотка. Фазы этой обмотки располагаются таким образом, чтобы их магнитные оси были сдвинуты в пространстве друг относительно друга на эл. рад. На рис. 1 каждая фаза статора условно показана в виде одного витка. Начала обмоток принято обозначать заглавными буквами А,В,С, а концы- соответственно прописными x,y,z. ЭДС в неподвижных обмотках статора индуцируются в результате пересечения их витков магнитным полем, создаваемым током обмотки возбуждения вращающегося ротора (на рис. 1 ротор условно изображен в виде постоянного магнита, что используется на практике при относительно небольших мощностях). При вращении ротора с равномерной скоростью в обмотках фаз статора индуцируются периодически изменяющиеся синусоидальные ЭДС одинаковой частоты и амплитуды, но отличающиеся вследствие пространственного сдвига друг от друга по фазе на рад. (см. рис. 2).

Трехфазные системы в настоящее время получили наибольшее распространение. На трехфазном токе работают все крупные электростанции и потребители, что связано с рядом преимуществ трехфазных цепей перед однофазными, важнейшими из которых являются:

— экономичность передачи электроэнергии на большие расстояния;

— самым надежным и экономичным, удовлетворяющим требованиям промышленного электропривода является асинхронный двигатель с короткозамкнутым ротором;

— возможность получения с помощью неподвижных обмоток вращающегося магнитного поля, на чем основана работа синхронного и асинхронного двигателей, а также ряда других электротехнических устройств;

— уравновешенность симметричных трехфазных систем.

Для рассмотрения важнейшего свойства уравновешенности

трехфазной системы, которое будет доказано далее, введем понятие симметрии многофазной системы.

Система ЭДС (напряжений, токов и т.д.) называется симметричной,

если она состоит из m одинаковых по модулю векторов ЭДС (напряжений, токов и т.д.), сдвинутых по фазе друг относительно друга на одинаковый угол . В частности векторная диаграмма для симметричной системы ЭДС, соответствующей трехфазной системе синусоид на рис. 2, представлена на рис. 3.

Использование трёхфазных линий в многоквартирных домах

Не все знают, что в многоквартирные дома также подведено 380 В. Именно это позволяет работать магазинам и различным мастерским на первых или цокольных этажах. В подъездных щитах трёхфазная цепь распределяется поквартирно, в результате чего на каждую из них приходится одна фаза и ноль. Именно они и обеспечивают фазное напряжение 220 В.

ФОТО: prezentacii.info Так трёхфазная сеть разбивается на три однофазных

При необходимости подключения в квартире оборудования, требующего напряжения 380 В, владелец может обратиться с заявлением в управляющую компанию. Специалист определит возможность подобного подключения, после чего можно будет провести в квартиру трёхфазную линию, предварительно заменив прибор учёта электроэнергии на соответствующий.

ФОТО: vseinstrumenti.ru Трёхфазный прибор учёта электроэнергии значительно крупнее однофазного

Три фазы — основы

Трехфазная цепь — это совокупность трех электрических цепей, в которых действуют синусоидальные ЭДС, одинаковые по амплитуде и частоте, сдвинутые по фазе одна от другой на угол 120° (2π/3) и создаваемые общим источником энергии. Расшифруем это определение. В нем упоминаются следующие понятия:

Общий источник энергии — это трехфазный генератор на электростанции, вырабатывающий напряжение порядка 10000 Вольт. Промежуточное звено между генератором и конечным потребителем — распределительный трансформатор, который условно можно заменить генератором 230 Вольт.
Синусоидальные ЭДС сдвинутые по фазе одна от другой на угол 120°. Получение ЭДС (электродвижущей силы) основано на принципе электромагнитной индукции. При этом три фазы обмотки статора генератора повернуты в пространстве друг относительно друга на 1/3 часть окружности, то есть магнитные оси фаз повернуты в пространстве на угол 120°.
Синусоидальные ЭДС, одинаковые по амплитуде и частоте. Если рассмотреть последний участок трансформации напряжения, то при привычном действующем напряжении 230 Вольт амплитуда каждой фазы 325 Вольт (230×√2). Частота ЭДС определяется частотой вращения ротора генератора. Частота 50 Гц значит, что ток пятьдесят раз в секунду идет в одну сторону и пятьдесят раз в обратную. При этом сто раз в секунду он достигает амплитудного значения и сто раз становится равным нулю. Смена направления происходит при переходе графика синусоиды через нулевое значение.

Термин «фаза» имеет в электротехнике два значения:

Фазой называют аргумент синуса (ωt + Ψ). Любая синусоидально изменяющаяся функция определяется тремя величинами: амплитудой, угловой частотой (ω) и начальной фазой Ψ (пси). Фаза характеризует состояние колебания (числовое значение) в данный момент времени t.
Каждая отдельная цепь, входящая в трехфазную цепь принято называть фазой.

Трехфазные цепи имеют широкое распространение за счет следующих преимуществ:

Экономичности производства и передачи энергии по сравнению с однофазными цепями.
Возможности простого получения кругового вращающегося магнитного поля, необходимого для трехфазного асинхронного двигателя.
Возможности получения в одной установке двух эксплуатационных напряжений — фазного и линейного.

Основными элементами трехфазной цепи являются:

Трехфазный генератор, преобразующий механическую энергию в электрическую.
Трансформатор напряжения. Для передачи электроэнергии на большие расстояния напряжения электрического тока с помощью силовых трансформаторов повышают до сотен тысяч вольт. Конечные же потребители используют ток после силового понижающего трансформатора.
Линии электропередач — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока (токопроводы, кабельные и воздушные линии).
Приемники (потребители), которые могут быть как трехфазными (например, трехфазные асинхронные двигатели), так и однофазными (например, лампы накаливания).

Каждая из трех фаз в цепи имеет стандартное наименование и цветовую маркировку:

Первая фаза обозначается латинской буквой A и желтым цветом.
Вторая фаза обозначается латинской буквой B и зеленым цветом.
Третья фаза обозначается латинской буквой C и красным цветом.

Если идет речь о конкретном элементе цепи, например трехфазном генераторе, трансформаторе, то в данном случае фаза — это одна из трех обмоток генератора (трансформатора), имеющая начало и конец.
Начала обмоток фаз обозначаются латинскими буквами А, В, С, а
концы фаз — X, Y, Z.

Чем отличается трехфазный ток от однофазного

Основное отличие однофазной цепи от трехфазной:

однофазный ток подается потребителям через один проводник, трехфазный — через три;
для завершения сети необходим нулевой кабель, поэтому в цепях с одной фазой их два, а в трех — четыре;
мощность повышается с увеличением количества фаз;
простота сетевой конструкции;
в однофазной цепи появляются перепады напряжения с увеличением количества потребителей электроэнергии;
при отключении одной жилы в трехфазном, ток продолжает течь в оставшихся двух проводах. В однофазном напряжение полностью пропадает.

Обратите внимание! Трехфазная система позволяет использовать разные номиналы напряжений при питании оборудования с разными параметрами мощности

Расчет трехфазной цепи, соединенной звездой

Трехфазную цепь, соединенную звездой, удобнее всего рассчитать методом двух узлов.

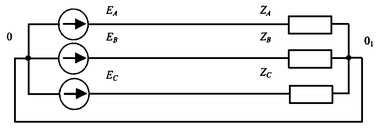

На рис. 7.5 изображена трехфазная цепь при соединении звездой. В общем случае сопротивления фаз нагрузки неодинаковы (Z_A ≠ Z_B ≠ Z_C )

Нейтральный провод имеет конечное сопротивление Z_N .
В схеме между нейтральными точками источника и нагрузки возникает узловое напряжение или напряжение смещения нейтрали.
Это напряжение определяется по формуле (6.2).

Рис.6. 5

(6.2)

Фазные токи определяются по формулам (в соответствии с законом Ома для активной ветви):

(6.3)

Ток в нейтральном проводе

(6.4)

Частные случаи.
1. Симметричная нагрузка. Сопротивления фаз нагрузки одинаковы и равны некоторому активному сопротивлению Z_A = Z_B = Z_C = R.
Узловое напряжение

потому что трехфазная система ЭДС симметрична, .

Напряжения фаз нагрузки и генератора одинаковы:

Фазные токи одинаковы по величине и совпадают по фазе со своими фазными напряжениями. Ток в нейтральном проводе отсутствует

В трехфазной системе, соединенной звездой, при симметричной нагрузке нейтральный провод не нужен.

На изображена векторная диаграмма трехфазной цепи для симметричной нагрузки.
2. Нагрузка несимметричная, R_A< R_B = R_C, но сопротивление нейтрального провода равно нулю: Z_N = 0. Напряжение смещения нейтрали

рис. 6.6

Фазные напряжения нагрузки и генератора одинаковы

Фазные токи определяются по формулам

Вектор тока в нейтральном проводе равен геометрической сумме векторов фазных токов.

На рис. 6.7 приведена векторная диаграмма трехфазной цепи, соединенной звездой, с нейтральным проводом, имеющим нулевое сопротивление, нагрузкой которой являются неодинаковые по величине активные сопротивления.
Рис. 6.7
3. Нагрузка несимметричная, R_A< R_B = R_C, нейтральный провод отсутствует,

В схеме появляется напряжение смещения нейтрали, вычисляемое по формуле:

Система фазных напряжений генератора остается симметричной. Это объясняется тем, что источник трехфазных ЭДС имеет практически бесконечно большую мощность. Несимметрия нагрузки не влияет на систему напряжений генератора.
Из-за напряжения смещения нейтрали фазные напряжения нагрузки становятся неодинаковыми.
Фазные напряжения генератора и нагрузки отличаются друг от друга. При отсутствии нейтрального провода геометрическая сумма фазных токов равна нулю.

На рис. 6.8 изображена векторная диаграмма трехфазной цепи с несимметричной нагрузкой и оборванным нейтральным проводом. Векторы фазных токов совпадают по направлению с векторами соответствующих фазных напряжений нагрузки. Нейтральный провод с нулевым сопротивлением в схеме с несимметричной нагрузкой выравнивает несимметрию фазных напряжений нагрузки, т.е. с включением данного нейтрального провода фазные напряжения нагрузки становятся одинаковыми.
Рис. 6.8

Значение нейтрального провода в трехфазной системе

При несимметричной нагрузке и отсутствии нейтрального провода фазные
напряжения приемника уже не связаны жестко с фазными напряжениями
генератора, так как на нагрузку воздействуют только линейные напряжения
генератора. Несимметричная нагрузка в таких условиях вызывает несимметрию ее фазных напряжений (UA, UB, UC) и смещение ее нейтральной точки () из центра треугольника напряжений (смещение нейтрали).

Естественно треугольник напряжений (векторы фазных напряжений) и сложные формулы расчетов мы рассматривать не будем. Постараемся, как и в предыдущих пунктах, разобраться с вопросом наглядно и упрощенно:

В приведенной выше схеме наблюдается несимметрия потребления. Фаза A нагружена больше и имеет сопротивление 5 Ом. Фаза B нагружена меньше и имеет сопротивление 10 Ом. Фаза C нагружена еще меньше и имеет сопротивление 15 Ом. С учетом этого произошла несимметрии фазных напряжений (UA ≈ 157 Вольт, UB ≈ 261 Вольт, UC ≈ 287 Вольт). Смещение нейтральной точки соединения приемников () привело к появлению разности потенциалов с нейтралью трансформатора UN = 75 Вольт.

Перейдем к потенциалам на выводах генератора (трансформатора). Они остались такими же, как и при симметричной нагрузке приемников

В конце предыдущего пункта мы отметили важность сбалансированности и одинаковой скорости движения электронов в цепи (для справки: ток у нас не постоянный, потому движение условное, и фактически — это «топтание на месте»). Как же происходит движение зарядов в данном случае, когда изменились параметры «путепроводов» (различное сопротивление на участках цепи):

Определенное количество зарядов (x) со скоростью (v) проходит по фазному проводу А, проходит нагрузку R = 5 Ом и попадает в точку соединение трех несимметричных нагрузок (приемников).
Из общей точки заряды уже не разделяются пополам. Виной тому увеличение сопротивления на пути от нейтральной точки приемников к выводам фаз B и C на трансформаторе. Баланс нарушился, и теперь то количество зарядов, пришедших от вывода A попросту не успевают перераспределится в цепи. Образуется избыток в данный момент времени зарядов в точке соединения нагрузок (0). Раз есть избыток (или недостаток в определенный момент периода синусоиды) в этой нулевой точке, то есть и разность потенциалов с нейтралью трансформатора (что и показал вольтметр UN).

Так как в нейтральной точке имеется потенциал, отличный от нуля, то это приводит к несимметрии фазных напряжений. К примеру, если бы потенциал в нейтральной точке был равен 0 Вольт (случай симметричной нагрузки), то фазное напряжение UA можно было бы рассчитать, как +162,5-(-162,5)-0 = 325 Вольт (амплитудное значение). 325/√2 ≈ 230 Вольт (действующее значение). В случае с несимметричным потреблением в нейтральной точке будет всегда какой-то потенциал. Соответственно при расчетах мы получим иное амплитудное и действующее значение напряжения. Из примера просчитанного в программе видно, что действующее напряжение UA ≈ 157 Вольт. Соответственно амплитудное равно 157×√2 ≈ 222 Вольт. Это можно наглядно увидеть на графиках синусоид, приведенных выше. Берем пик синусоиды фазы A с напряжением (потенциалом) +325 Вольт, и от этого потенциала отнимаем потенциал нейтрали (канал D) +103 Вольт в данный момент времени. То же самое можно сделать с остальными фазами. Берем пик синусоиды фазы B с напряжением (потенциалом) +325 Вольт, и от этого потенциала отнимаем потенциал нейтрали (канал D) -36 Вольт в данный момент времени. Получаем +325-(-36) = +361 Вольт (амплитудное значение). 355×√2 ≈ 255 Вольт (действующее значение). Приблизительно это и показывает вольтметр UB ≈ 261 Вольт.

Для того чтобы выравнивать фазные напряжения приемника при несимметричной нагрузке, нужен нейтральный провод соединяющий нулевые точки трансформатора (генератора) и приемников:

При наличии нейтрального провода в общей точке соединения нагрузок уже не может образовываться излишек или недостаток зарядов (потенциал), так как он сразу же будет перенаправляется в общую точку соединения концов фазных обмоток трансформатора (генератора).

Завершая тему трех фаз с нулем и без нуля стоит также отметить, что наличие нейтрального провода в цепи при несимметричной нагрузке, также позволяет подключать однофазные приемники с номинальным напряжением в √3 раз меньше номинального линейного напряжения трехфазной сети (230/400 Вольт).

Почему используют трехфазный ток

Зная, что такое трехфазный ток, можно однозначно ответить на вопрос, почему он применяется.

Как подключить трехфазный электродвигатель в сеть 220в

Трехфазные системы переменного тока обладают целым рядом преимуществ, которые позволяют им выделяться среди многофазного построения электрических структур. К плюсам можно отнести следующие особенности:

экономичное транспортирование энергии на дальние расстояния без снижения параметров;
3-фазные трансформаторы и кабели обладают меньшей материалоёмкостью, в отличие от однофазных моделей;
возможность обеспечить сбалансированность энергосистемы;
одновременное присутствие в установках двух напряжений для работы: фазное напряжение (220 В) и линейное (380 В).

К сведению. Подключение люминесцентных ламп к разным фазам и установка их в один светильник значительно уменьшат стробоскопический эффект и заметное глазу мерцание.

Неотъемлемой частью оборудования любого производственного предприятия являются асинхронные двигатели. Для их нормальной работы и развития паспортной мощности необходимо 3-х фазное питание. Оно обеспечивает возможность образования вращающегося МП (магнитного поля), которое приводит в движение ротор асинхронной машины. Такие двигатели экономичнее, проще в изготовлении и просты в эксплуатации, по сравнению с однофазными или любыми другими.

На электростанциях любого типа (ГЭС, АЭС, ТЭС), а также альтернативных обеспечено производство электроэнергии переменного типа при помощи генераторов.

Трёхфазная линия электропередач 10 кВ

Соединение фаз звездой

Рассмотрим схему соединения звездой

— фазные напряжения (напряжения между началом и концом соответствующей фазы);

— фазные токи — токи в фазах приемника;

— линейные напряжения (напряжения между началами двух соседних фаз);

— линейные токи — токи в линиях.

Для схемы соединения звездой очевидно равенство фазных и линейных токов. Независимо от характера нагрузки:

Из векторной диаграммы при равномерной (симметричной) нагрузке следует:

При неравномерной (несимметричной) нагрузке

Между точками 0 и 01 возникает напряжение несимметрии.

При симметричной нагрузке

При несимметричной нагрузке напряжения фаз приемника неодинаковы по величине и по фазе.

Для обеспечения симметричной системы напряжений во всех фазах и независимой работы отдельных приемников используется схема звезда с нулевым проводом или четырехпроводная система.

Поскольку узлы соединены нулевым проводом, напряжение между ними равно нулю. При несимметричной нагрузке фазные и линейные напряжения остаются постоянными.

Четырехпроводная система позволяет получать одновременно два напряжения — фазное и линейное, например, 220 и 380 В.

Для определения начала и конца обмотки поступают следующим образом. Начало одной из обмоток совершенно произвольно обозначают А, конец — X. Затем к ней присоединяют вторую обмотку, и если при этом напряжение увеличилось, значит, обмотки соединены концами, а начала свободны. Начало второй обмотки обозначают В, конец — Y. Таким же образом находят начало С и конец Z третьей обмотки.

Одним из существенных преимуществ четырехпроводной линии электропередачи и соединения обмоток генератора звездой является возможность получения в линии двух разных напряжений одновременно: фазных и линейных.

При строго симметричной нагрузке суммарный ток в общем проводе четырехпроводной линии равен нулю.

Таким образом, при симметричной нагрузке можно было бы обойтись без нулевого провода в линии, так как ток по нему не течет. Однако создать абсолютно симметричную нагрузку практически невозможно и ток обычно в нулевом проводе всегда есть, но он значительно меньше тока в фазах.

Преимущества использования четырехпроводной линии и роль при этом нулевого провода выясняются из следующего простого эксперимента. Соединим звездой три лампы накаливания Л1, Л2, Л3, а в нулевой и один из фазных проводов включим амперметры. Если все лампы совершенно одинаковы (симметричная нагрузка), то амперметр покажет отсутствие тока в нулевом проводе, а все лампы при его включении и отключении не изменят своего накала.

Теперь заменим лампу Л1 другой, например лампой меньшей мощности, т. е. создадим в цепи несимметричную нагрузку. Окажется, что без нулевого провода лампа Л1 горит с перекалом, а две другие — с недокалом. Если же нулевой провод включить, то все три лампы будут потреблять номинальный для них ток и светиться нормальным для каждой из них накалом, но зато в нулевом проводе потечет электрический ток. Однако, как показывает опыт, сила тока в нулевом проводе всегда меньше, чем в фазных проводах. Это позволяет уменьшить сечение нулевого провода по сравнению с фазными.

Таким образом, в четырехпроводной линии трехфазного тока силы токов через нагрузки, включенные звездой, при постоянных напряжениях регулируются автоматически, что создает благоприятные условия для работы электрических цепей при неизбежных на практике несимметричных нагрузках.
