Что такое последовательное соединение проводников
Суть этого способа заключается в том, что компоненты цепи подключаются друг к другу поочередно. Первый проводник одним проводом подключается к источнику питания. Второй его провод соединяется со вторым проводником, от которого идет конец на третий проводник и т.д., пока цепь не будет замкнута. Классическим примером последовательной электроцепи можно назвать подключение лампочек в гирлянде.
Ток проходит по цепи приборов, состоящей из резисторов, ламп или других нагрузок, протекая через каждый включенный в электроцепь прибор. В собранной таким способом цепи отсутствует эффект деления и накопления заряда на разных ее участках. Соответственно, физическая величина ампеража будет на всех участках одинаковой.
Совокупное электросопротивление всех последовательно соединенных нагрузок, приборов и устройств любого типа равняется сумме их индивидуальных сопротивлений. Таким образом, его значение прямо зависит от количества подключенных приборов и их параметров.
Аналогично рассчитывается и совокупный вольтаж. Он равняется сумме напряжений, действующих на каждом отдельном электроприборе.
Задача на соединение конденсаторов, параллельное и последовательное
Условие. Имеются три конденсатора с емкостями 20, 25 и 30 мкФ. Определите их общую емкость при последовательном и параллельном соединении.
Решение. Проще начать с параллельного подключения. В этой ситуации все три значения нужно просто сложить. Таким образом, общая емкость оказывается равной 75 мкФ.
Несколько сложнее расчеты будут при последовательном соединении этих конденсаторов. Ведь сначала нужно найти отношения единицы к каждой из этих емкостей, а потом сложить их друг с другом. Получается, что единица, деленная на общую емкость, равна 37/300. Тогда искомая величина получается приблизительно 8 мкФ.
Ответ. Общая емкость при последовательном соединении 8 мкФ, при параллельном — 75 мкФ.
ОГЭ 2018 по физике ›
Потребители электрической энергии: электрические лампочки, резисторы и пр. — могут по-разному соединяться друг с другом в электрической цепи. Существует два основных типа соединения проводников: последовательное и параллельное. При последовательном соединении проводников конец одного проводника соединяется с началом другого проводника, а его конец — с началом третьего и т.д. (рис. 85).
Примером последовательного соединения проводников может служить соединение электрических лампочек в ёлочной гирлянде.
При последовательном соединении проводников ток проходит через все лампочки, при этом через поперечное сечение каждого проводника в единицу времени проходит одинаковый заряд, т.е. заряд не скапливается ни в какой части проводника. Поэтому при последовательном соединении проводников сила тока в любом участке цепи одинакова: \( I_1=I_2=I \).
Общее сопротивление последовательно соединённых проводников равно сумме их сопротивлений: \( R_1=R_2=R \). Это следует из того, что при последовательном соединении проводников их общая длина увеличивается, она больше, чем длина каждого отдельного проводника, соответственно увеличивается и сопротивление проводников.
По закону Ома напряжение на каждом проводнике равно: \( U_1=IR_1 \), \( U_2=IR_2 \), а общее напряжение равно \( U=I(R_1+R_2) \). Поскольку сила тока во всех проводниках одинакова, а общее сопротивление равно сумме сопротивлений проводников, то полное напряжение на последовательно соединённых проводниках равно сумме напряжений на каждом проводнике: \( U=U_1+U_2 \).
Из приведённых равенств следует, что последовательное соединение проводников используется в том случае, если напряжение, на которое рассчитаны потребители электрической энергии, меньше общего напряжения в цепи. 2. Примером параллельного соединения проводников служит соединение потребителей электрической энергии в квартире.
Так, электрические лампочки, чайник, утюг и пр. включаются параллельно.
При параллельном соединении проводников все проводники одним своим концом присоединяются к одной точке цепи (А), а вторым концом к другой точке цепи (В) (рис. 86). Поэтому вольтметр, подключенный к этим точкам, покажет напряжение как на проводнике 1, так и на проводнике 2. Таким образом, напряжение на концах всех параллельно соединённых проводников одно и то же: \( U_1=U_2=U \).
При параллельном соединении проводников электрическая цепь разветвляется, в данном случае в точке В. Поэтому часть общего заряда проходит через один проводник, а часть — через другой. Следовательно при параллельном соединении проводников сила тока в неразветвлённой части цепи равна сумме силы тока в отдельных проводниках: \( I=I_1+I_2 \).
В соответствии с законом Ома \( I=\frac{U}{R} \), \( I_1=\frac{U_1}{R_1} \), \( I_2=\frac{U_2}{R_2} \). Отсюда следует: \( \frac{U}{R}=\frac{U_1}{R_1}+\frac{U_2}{R_2} \). Так как \( U_1=U_2=U \), \( \frac{1}{R}=\frac{1}{R_1}+\frac{1}{R_2} \). Величина, обратная общему сопротивлению параллельно соединенных проводников, равна сумме величин, обратных сопротивлению каждого проводника.
При параллельном соединении проводников их общее сопротивление меньше, чем сопротивление каждого проводника. Действительно, если параллельно соединены два проводника, имеющие одинаковое сопротивление \( r \), то их общее сопротивление равно: \( R=r/2 \). Это объясняется тем, что при параллельном соединении проводников как бы увеличивается площадь их поперечного сечения, соответственно уменьшается сопротивление.
Из приведённых формул понятно, почему потребители электрической энергии включаются параллельно: они все рассчитаны на определённое одинаковое напряжение, которое в квартирах равно 220 В. Зная сопротивление каждого потребителя, можно рассчитать силу тока в каждом из них и соответствие суммарной силы тока предельно допустимой силе тока.

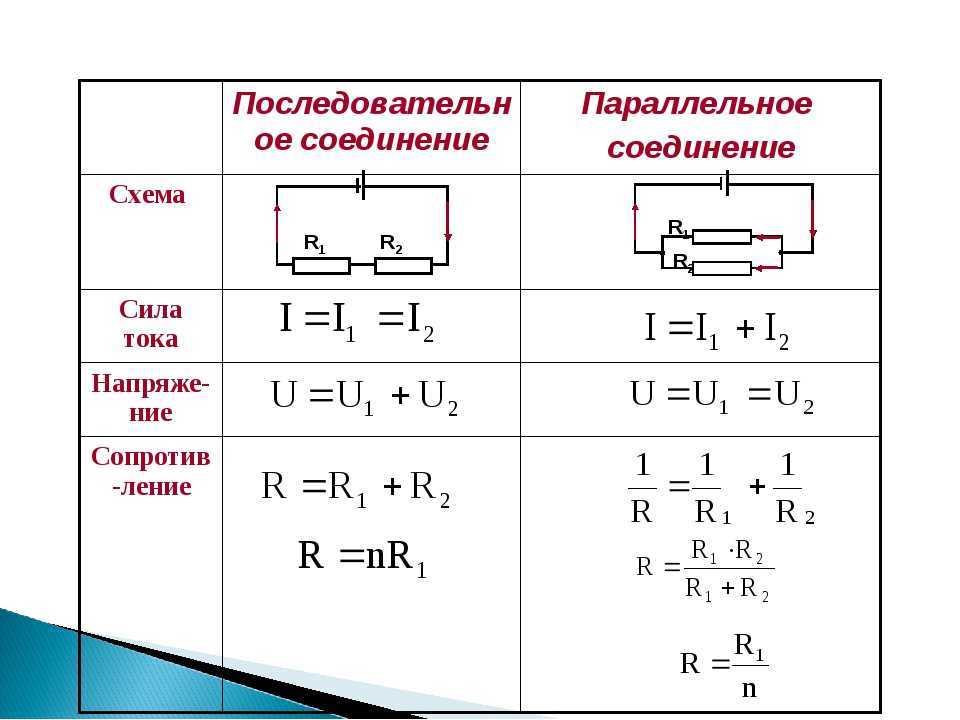

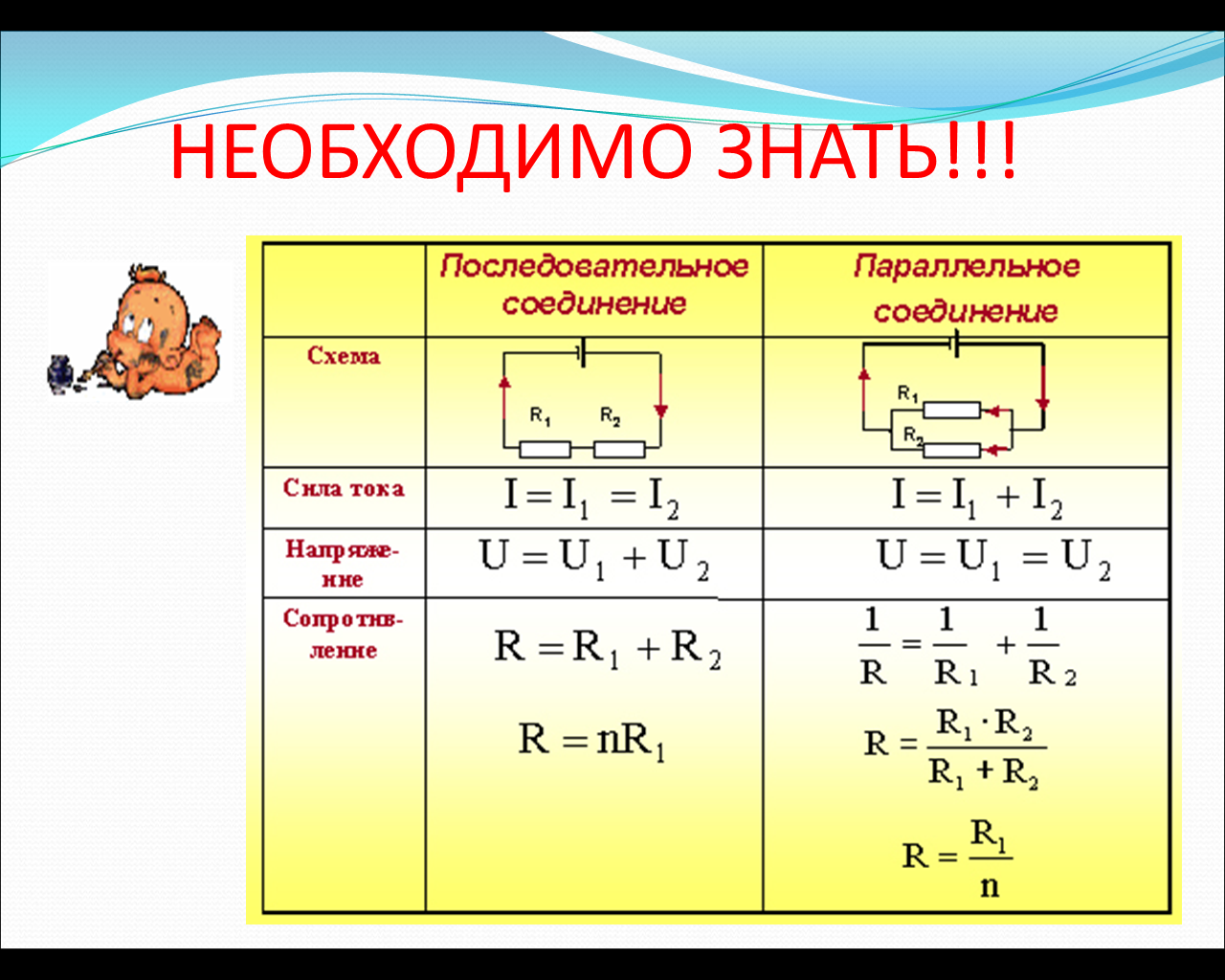

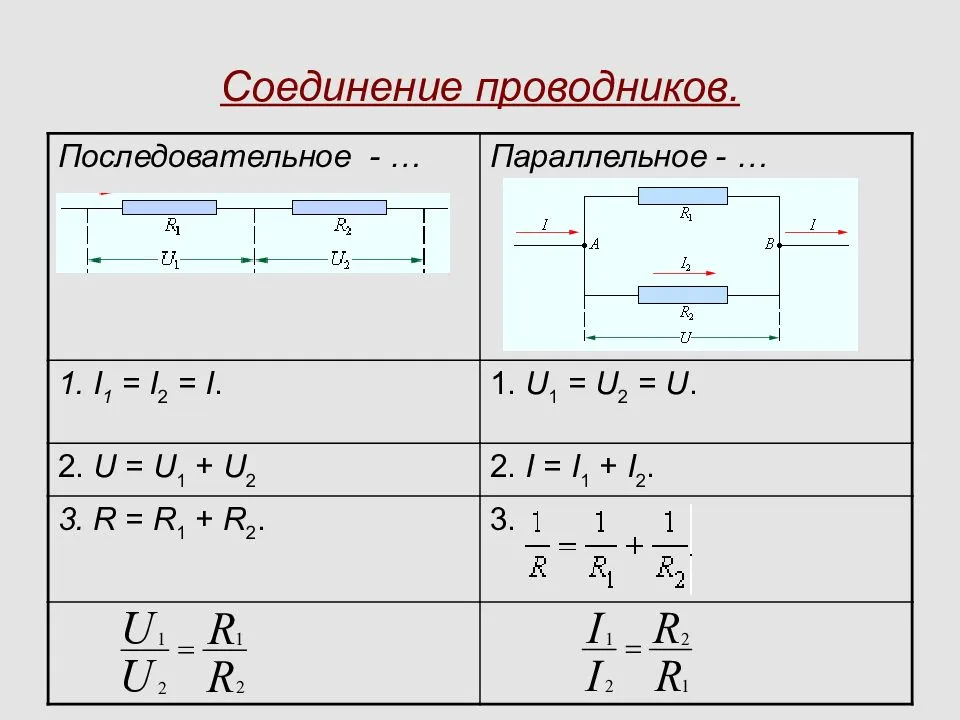

Теория:
В быту и в промышленности в электрическую цепь соединяются сразу несколько потребителей электрической энергии. Различают три вида соединения сопротивлений (резисторов):
- последовательное соединение проводников
- параллельное соединение проводников
- смешанное соединение проводников
Последовательное соединение проводниковСхема соединения выглядит следующим образом: Рис. (1)
Схема № (1) Обрати внимание!При последовательном соединении все входящие в него проводники соединяются друг за другом, т.е. конец первого проводника соединяется с началом второго. Рис
(2). Две лампы, последовательно Опыт показывает: Сила тока в любых частях цепи одна и та же (об этом свидетельствуют показания амперметров): I=I1=I2.Если выкрутить одну лампу, то цепь разомкнётся, а другая лампа тоже погаснет. Опыт показывает следующее: При последовательном соединении сопротивлений результирующее напряжение равно сумме напряжений на участках: U=U1+U2. Рис. (3). Напряжение при последовательном соединении Результирующее сопротивление последовательно соединённых потребителей равно сумме сопротивлений потребителей: R=R1+R2. Для проверки данного утверждения можно использовать омметр. При подключении омметра ключ должен быть разомкнут! Омметр подключают по очереди к каждому потребителю, а потом к обоим одновременно. Сопротивление цепи (R), состоящей из (n) одинаковых ламп, сопротивлением R1 каждая, в (n) раз больше сопротивления одной лампы: (R) = R1* (n). Параллельное соединение проводниковСхема соединения выглядит следующим образом: Рис. (4). Схема № (2) Обрати внимание!При параллельном соединении все входящие в него проводники одним своим концом присоединяются к одной точке цепи А, а вторым концом — к другой точке В. Рис. (5). Две лампы, параллельно Опыт доказывает: Сила тока в неразветвлённой части цепи равна сумме сил тока в отдельных параллельно соединённых проводниках. Об этом свидетельствуют показания амперметров: I=I1+I2. Рис. (6). Сила тока при параллельном соединении Если выкрутить одну лампу, то другая лампа продолжает гореть. Это свойство используют для подключения бытовых приборов в помещении.Значения напряжений в цепи параллельно соединенных проводников одинаковы и равны напряжению в электрическом контуре между точками (А) и (В). Об этом свидетельствуют показания вольтметров: U=U1=U2. Рис. (7). Напряжение при параллельном соединении Общее сопротивление цепи при параллельном соединении проводников определяется по формуле: 1R=1R1+1R2. Обратное значение общего сопротивления равно сумме обратных значений сопротивлений отдельных проводников.Для проверки формулы можно использовать омметр. При подключении омметра ключ должен быть разомкнут! Сопротивление цепи (R), состоящей из (n) одинаковых ламп, сопротивлением R1 каждая, в (n) раз меньше сопротивления одной лампы: (R) = R1
Последовательное соединение проводников
Схема последовательного соединения подразумевает, что они включаются в определенной последовательности один за другим. Причем сила тока во всех из них равна. Данные элементы создают на участке суммарное напряжение. Заряды не накапливаются в узлах электроцепи, поскольку в противном случае наблюдалось бы изменение напряжения и силы тока. При постоянном напряжении ток определяется значением сопротивления цепи, поэтому при последовательной схеме сопротивление меняется в случае изменения одной нагрузки.
Недостатком такой схемы является тот факт, что в случае выхода из строя одного элемента остальные также утрачивают возможность функционировать, поскольку цепь разрывается. Примером может служить гирлянда, которая не работает в случае перегорания одной лампочки. Это является ключевым отличием от параллельного соединения, в котором элементы могут функционировать по отдельности.
Последовательная схема предполагает, что по причине одноуровневого подключения проводников их сопротивление в любой точки сети равно. Общее сопротивление равняется сумме уменьшения напряжений отдельных элементов сети.
При данном типе соединения начало одного проводника подсоединяется к концу другого. Ключевая особенность соединения состоит в том, что все проводники находятся на одном проводе без разветвлений, и через каждый из них протекает один электроток. Однако общее напряжение равно сумме напряжений на каждом. Также можно рассмотреть соединение с другой точки зрения – все проводники заменяются одним эквивалентным резистором, и ток на нем совпадает с общим током, который проходит через все резисторы. Эквивалентное совокупное напряжение является суммой значений напряжения по каждому резистору. Так проявляется разность потенциалов на резисторе.
Использование последовательного подключения целесообразно, когда требуется специально включать и выключать определенное устройство. К примеру, электрозвонок может звенеть только в момент, когда присутствует соединение с источником напряжения и кнопкой. Первое правило гласит, что если тока нет хотя бы на одном из элементов цепи, то и на остальных его не будет. Соответственно при наличии тока в одном проводнике он есть и в остальных. Другим примером может служить фонарик на батарейках, который светит только при наличии батарейки, исправной лампочки и нажатой кнопки.
В некоторых случаях последовательная схема нецелесообразна. В квартире, где система освещения состоит из множества светильников, бра, люстр, не стоит организовывать схему такого типа, поскольку нет необходимости включать и выключать освещение во всех комнатах одновременно. С этой целью лучше использовать параллельное соединение, чтобы иметь возможность включения света в отдельно взятых комнатах.
Существующие способы соединения проводников
Основные способы соединения проводников в доме или квартире
Для соединения проводов могут быть сделаны несколькими способами:
- сварка — наиболее надежный способ, обеспечивающий высокую надежность соединения, но требующий навыков и наличия сварочного аппарата;
- клеммные колодки — просто выполнимое и довольно надежное соединение;
- пайка — хорошо работает если токи не превышают нормативные и соединение не греется до температур, выше нормы (65°С);
- опрессовка гильзами — требует знаний технологии, специальных клещей, но соединение надежное;
- использование пружинных зажимов — wago, СИЗ — быстро устанавливаются, при соблюдении условий эксплуатации обеспечивают хороший контакт;
- болтовое соединение — простое в выполнении, используется обычно в сложных случаях — при необходимости перехода с алюминия на медь и наоборот.
Конкретный тип соединения выбирается исходя из многих факторов. Необходимо учитывать материал проводника, его сечение, количество жил, тип изоляции, количество проводников, которые будут соединяться, а также условия эксплуатации. Исходя из этих факторов и рассмотрим каждый из типов соединений.
Дистанционные курсы для педагогов
663 курса от 690 рублей
Выбрать курс со скидкой
Выдаём документы установленного образца!
Учителя о ЕГЭ: секреты успешной подготовки
Время чтения: 11 минут
В Россию приехали 10 тысяч детей из Луганской и Донецкой Народных республик
Время чтения: 2 минуты
Отчисленные за рубежом студенты смогут бесплатно учиться в России
Время чтения: 1 минута
Россияне ценят в учителях образованность, любовь и доброжелательность к детям
Время чтения: 2 минуты
В Госдуме предложили ввести сертификаты на отдых детей от 8 до 17 лет
Время чтения: 1 минута
Новые курсы: преподавание блогинга и архитектуры, подготовка аспирантов и другие
Время чтения: 16 минут
Рособрнадзор предложил дать возможность детям из ДНР и ЛНР поступать в вузы без сдачи ЕГЭ
Время чтения: 1 минута
Подарочные сертификаты
Ответственность за разрешение любых спорных моментов, касающихся самих материалов и их содержания, берут на себя пользователи, разместившие материал на сайте. Однако администрация сайта готова оказать всяческую поддержку в решении любых вопросов, связанных с работой и содержанием сайта. Если Вы заметили, что на данном сайте незаконно используются материалы, сообщите об этом администрации сайта через форму обратной связи.
Все материалы, размещенные на сайте, созданы авторами сайта либо размещены пользователями сайта и представлены на сайте исключительно для ознакомления. Авторские права на материалы принадлежат их законным авторам. Частичное или полное копирование материалов сайта без письменного разрешения администрации сайта запрещено! Мнение администрации может не совпадать с точкой зрения авторов.
В реальной жизни сложно себе представить существование в электрической цепи одного единственного потребителя. Такие цепи существуют, но всегда очень примитивны. Например, если мы с вами включим в розетку одну единственную лампочку, то в цепи лампочка-розетка, мы будем иметь одно единственное устройство-потребитель. Даже если электризуются волосы, то можно говорить о двух потребителях. Но на практике таких устройств всегда гораздо больше и если рассмотреть ту же самую цепь в разрезе электростанция-лампочка, то схема подключения будет содержать уже множество дополнительных потребителей.
Каждый тип соединения подразумевает определенное соотношение между основными параметрами, такими как напряжение, сила тока и сопротивление.
Типов соединения бывает всего два, а третий – это комбинированный вариант подключения.
Первый вариант соединения – это последовательное подключение. Второй вариант – параллельное подключение. Эти подключения могут комбинироваться в реальной практике.
Параллельное соединение
Все электрические устройства обладают своими номинальными параметрами. Номинальное напряжение обычно является напряжением сети/питания, присутствующее на каждой ветви параллельной цепи. Поэтому имеет смысл подключать нагрузки параллельно. Дополнительным преимуществом является то, что если одно устройство не работает, все остальные устройства будут продолжать работать.
Для домашней разводки проводов
Вся бытовая мощность распределяется посредством параллельного подключения. Электроприборы могут быть соединенными и разъединенными, но при этом все они получат рабочее напряжение, которое необходимо для равномерной работы.
Параллельное соединение проводников обладает рядом других преимуществ:
- Удобство индивидуального контроля над приборами. При этом можно использовать отдельные выключатель и предохранитель для каждого устройства;
- Независимость от других приборов, в то время как любая неисправность в цепи приведет к остановке всех устройств последовательного соединения.
Последовательный тип подключения проводников
Часто бытовые приборы потребляют разную мощность, в результате чего на каждом из них получается свое падение напряжения. Для многих устройств оно становится выше нормируемого, и это делает невозможным их работу. Примером для рассмотрения может служить последовательная цепь с такими разными резистивными нагрузками, как водонагреватель 1,8 кВТ и настольная лампа 25 Вт. Для обогревателя мощности будет так мало, что он никогда не сможет работать в таких условиях.
Для информации. Известно, что на новогодней гирлянде лампы соединены последовательно. И если одна лампочка перегорит, то вся елка становится темной. При разрыве соединения в любом месте ток перестает течь по всей линии. Чтобы подобное не происходило в домашней электрической разводке, бытовые розетки и вся техника подключаются параллельно, а не последовательно.
Смешанный тип подключения проводников
Все бытовые приборы однофазного напряжения подключаются таким способом, чтобы сбалансировать нагрузку на электрическую сеть и предотвратить перегрузку. Это касается такой маломощной техники, как лампы, тостеры, холодильники, магнитофоны, стиральные машины, кондиционеры, компьютеры, мониторы, чайники, телевизоры, фены, розетки.
Более мощная бытовая техника, как электропечи, тэны, некоторые посудомоечные машины и кондиционеры, подключается преимущественно отдельной линией в параллели.
Все цепи оснащаются либо предохранителями (на 16 А или 20 А), либо автоматическими выключателями с соответствующей токовой нагрузкой. Розетки в ванных комнатах (согласно правилам электроустановок) требуют использования УЗО или дифференциальных автоматических выключателей, так как вода может вызвать нежелательные токи утечки, которые могут быть смертельными.
Квартирная разводка
Для замены кабелей
Если нет необходимого сечения кабеля для передачи высокой мощности, можно провести кабельную линию из нескольких кабелей, рассчитанных на меньшие токи. В нескольких проводах будет течь такой же ток, как в одном кабеле более большого сечения. Такая замена широко применяется для прокладки кабельных линий для больших нагрузок и расстояний. Выбор сечения кабелей осуществляется расчетным путем при проведении проверки по потере напряжения, допустимому длительному току и короткому замыканию. От правильности выбора напрямую зависит безопасность объекта.
Разные способы проводки применяются для достижения желаемой цели, с использованием имеющихся ограниченных ресурсов. Законы последовательного и параллельного соединения проводников дают возможность избежать ошибок при расчетах электрических схем.
Важно! Надлежащее исполнение последовательной или параллельной проводки – обязательное требование при производстве любых электромонтажных работ
Способы подключения
Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.
Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.
Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.
Преимущества: параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.
Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков. Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.
При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.
Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.
Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:
Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар. Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.
Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.
Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко
Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.
В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.
Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.
повышает надежность системы, в которой используются шлейфовые соединения; экономия проводника.
Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.
Параллельное соединение проводников
Параллельным соединением проводников называется такое соединение, когда начала всех проводников соединены в одну точку, а концы проводников – в другую точку (рисунок 4). Начало цепи присоединяется к одному полюсу источника напряжения, а конец цепи – к другому полюсу.
| Рисунок 4. Схема параллельного соединения проводников |
Из рисунка видно, что при параллельном соединении проводников для прохождения тока имеется несколько путей. Ток, протекая к точке разветвления А, растекается далее по трем сопротивлениям и равен сумме токов, уходящих от этой точки:
I = I1 + I2 + I3.
Если токи, приходящие к точке разветвления, считать положительными, а уходящие – отрицательными, то для точки разветвления можно написать:
то есть алгебраическая сумма токов для любой узловой точки цепи всегда равна нулю. Это соотношение, связывающее токи в любой точке разветвления цепи, называется первым законом Кирхгофа. Определение первого закона Кирхгофа может звучать и в другой формулировке, а именно: сумма токов втекающих в узел электрической цепи равна сумме токов вытекающих из этого узла.
Видео 2. Первый закон Кирхгофа
Обычно при расчете электрических цепей направление токов в ветвях, присоединенных к какой либо точке разветвления, неизвестны. Поэтому для возможности самой записи уравнения первого закона Кирхгофа нужно перед началом расчета цепи произвольно выбрать так называемые положительные направления токов во всех ее ветвях и обозначить их стрелками на схеме.
Пользуясь законом Ома, можно вывести формулу для подсчета общего сопротивления при параллельном соединении потребителей.
Общий ток, приходящий к точке А, равен:
Токи в каждой из ветвей имеют значения:
По формуле первого закона Кирхгофа
I = I1 + I2 + I3
или
Вынося U в правой части равенства за скобки, получим:
Сокращая обе части равенства на U, получим формулу подсчета общей проводимости:
или
g = g1 + g2 + g3.
Таким образом, при параллельном соединении увеличивается не сопротивление, а проводимость.
Пример 3. Определить общее сопротивление трех параллельно включенных сопротивлений, если r1 = 2 Ом, r2 = 3 Ом, r3 = 4 Ом.
откуда
Пример 4. Пять сопротивлений 20, 30 ,15, 40 и 60 Ом включены параллельно в сеть. Определить общее сопротивление:
откуда
Следует заметить, что при подсчете общего сопротивления разветвления оно получается всегда меньше, чем самое меньшее сопротивление, входящее в разветвление.
Если сопротивления, включенные параллельно, равны между собой, то общее сопротивление r цепи равно сопротивлению одной ветви r1, деленному на число ветвей n:
Пример 5. Определить общее сопротивление четырех параллельно включенных сопротивлений по 20 Ом каждое:
Для проверки попробуем найти сопротивление разветвления по формуле:
откуда
Как видим, ответ получается тот же.
Пример 6. Пусть требуется определить токи в каждой ветви при параллельном их соединении, изображенном на рисунке 5, а.
| Рисунок 5. К примеру 6 |
Найдем общее сопротивление цепи:
откуда
Теперь все разветвления мы можем изобразить упрощенно как одно сопротивление (рисунок 5, б).
Падение напряжения на участке между точками А и Б будет:
U = I × r = 22 × 1,09 = 24 В.
Возвращаясь снова к рисунку 5, а видим, что все три сопротивления окажутся под напряжением 24 В, так как они включены между точками А и Б.
Рассматривая первую ветвь разветвления с сопротивлением r1, мы видим, что напряжение на этом участке 24 В, сопротивление участка 2 Ом. По закону Ома для участка цепи ток на этом участке будет:
Ток второй ветви
Ток третьей ветви
Проверим по первому закону Кирхгофа
I = I1 + I2 + I3 = 12 + 6 + 4 = 22 А.
Следовательно, задача решена верно.
Обратим внимание на то, как распределяются токи в ветвях нашего параллельного соединения. Первая ветвь: r1 = 2 Ом, I1 = 12 А. Вторая ветвь: r2 = 4 Ом, I2 = 6 А
Третья ветвь: r3 = 6 Ом, I3 = 4 А
Вторая ветвь: r2 = 4 Ом, I2 = 6 А. Третья ветвь: r3 = 6 Ом, I3 = 4 А
Первая ветвь: r1 = 2 Ом, I1 = 12 А. Вторая ветвь: r2 = 4 Ом, I2 = 6 А. Третья ветвь: r3 = 6 Ом, I3 = 4 А.
Как видим, сопротивление первой ветви в два раза меньше сопротивление второй ветви, а ток первой ветви в два раза больше тока второй ветви. Сопротивление третьей ветви в три раза больше сопротивления первой ветви, а ток третьей ветви в три раза меньше тока первой ветви. Отсюда можно сделать вывод, что токи в ветвях при параллельном соединении распределяются обратно пропорционально сопротивлениям этих ветвей. Таким образом, по ветви с большим сопротивлением потечет ток меньший, чем по ветви с малым сопротивлением.
Для двух параллельных ветвей можно также, конечно, пользоваться данной выше формулой.
Однако общее сопротивление проводника при параллельном соединении в этом случае легче подсчитать по формуле:
или окончательно:
Как соединить вольтметр и амперметр в цепь
К числу основных электротехнических параметров относятся сила тока и вольтаж. Для контроля этих величин используют приборы – амперметры и вольтметры. Требования по подключению этих приборов в цепь определяются, исходя из законов, которые действуют для последовательного и параллельного соединения.
Для измерения величины тока производится включение амперметра в цепь строго последовательно с рабочей нагрузкой
Важно, чтобы сопротивление самого прибора было минимальным, чтобы не допустить его влияние на работу электрооборудования. Если амперметр подключить параллельно, это приведет к выходу амперметра из строя. Для измерения напряжения вольтметр в цепь подключается строго параллельно источнику или приемнику тока
Сам измерительный прибор должен иметь довольно высокое собственное сопротивление. Это требуется, чтобы при измерении можно было пренебречь величиной тока, который отбирается через вольтметр
Для измерения напряжения вольтметр в цепь подключается строго параллельно источнику или приемнику тока. Сам измерительный прибор должен иметь довольно высокое собственное сопротивление. Это требуется, чтобы при измерении можно было пренебречь величиной тока, который отбирается через вольтметр.
Что такое проводник
В каждой электрической цепи в качестве проводников рассматривается материал или вещество, наделенные свойством проведения электрического тока и обладающие определенным уровнем сопротивления. Этот коэффициент вычисляется по формуле:
- p — обозначен уровень удельного сопротивления, Oм*м,
- R — указывает на эффективное сопротивление проводника, Ом,
- S — это площадь поперечного сечения, м2,
- I — значение длины проводника, м.
Из вышесказанного следует, что любой проводник может рассматриваться, как резистор, имеющий собственное сопротивление.
В случае, если проводники соединены с использованием последовательной схемы, коэффициент силы тока для каждого из них является одинаковым. А величина общего напряжения в созданной электроцепи представляет собой совокупность напряжений на концах каждого отдельно взятого проводника.
Если используется параллельная схема подсоединения, напряжение между двумя узлами, которыми объединены элементы в электроцепи, падает в них до одинакового значения. В то же время, для определения величины, обратной коэффициенту общего сопротивления, используется метод суммирования величин, которые обратны сопротивлениям проводящих элементов, подключенных параллельно.
Сила тока – что это
Рассматривая количество электроэнергии, которое протекает через определенный проводник за различные временные интервалы, станет ясно, что за малый промежуток ток протечет более интенсивно, поэтому нужно ввести еще одно определение. Оно означает силу тока, протекающую в проводнике за секунду времени.
Если сформулировать определение на основе всего вышеперечисленного, то сила электротока – это количество электроэнергии, проходящее через поперечное сечение проводника за секунду. Маркируется величина латинской буквой «I».
Важно! Специалисты определяют силу электротока, равную одному амперу, когда через поперечное сечение проводника проходит один кулон электричества за одну секунду. Часто в электротехнике можно увидеть другие единицы измерения силы электротока: миллиамперы, микроамперы и так далее
Связано это с тем, что для питания современных схем таких величин будет вполне достаточно. 1 ампер – это очень большое значение, так как человека может убить ток в 100 миллиампер, и потому электророзетка для человека ничуть не менее опасна, чем, к примеру, несущийся на скорости автомобиль
Часто в электротехнике можно увидеть другие единицы измерения силы электротока: миллиамперы, микроамперы и так далее. Связано это с тем, что для питания современных схем таких величин будет вполне достаточно. 1 ампер – это очень большое значение, так как человека может убить ток в 100 миллиампер, и потому электророзетка для человека ничуть не менее опасна, чем, к примеру, несущийся на скорости автомобиль.
Если известно количество электроэнергии, которое прошло через проводник за конкретный промежуток времени, то силу (не мощность) можно вычислить по формуле, изображенной на картинке.
Когда электросеть замкнута и не имеет никаких ответвлений, через каждое поперечное сечение за секунду протекает одно и то же количество электричества. Теоретически это обосновывается так: заряд не может накапливаться в определенном месте, и сила электротока везде одинакова.
