Как проводить монтаж разводки проводки в квартире панельного дома своими руками: электромонтаж, замена по старым каналам

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов

Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия

Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

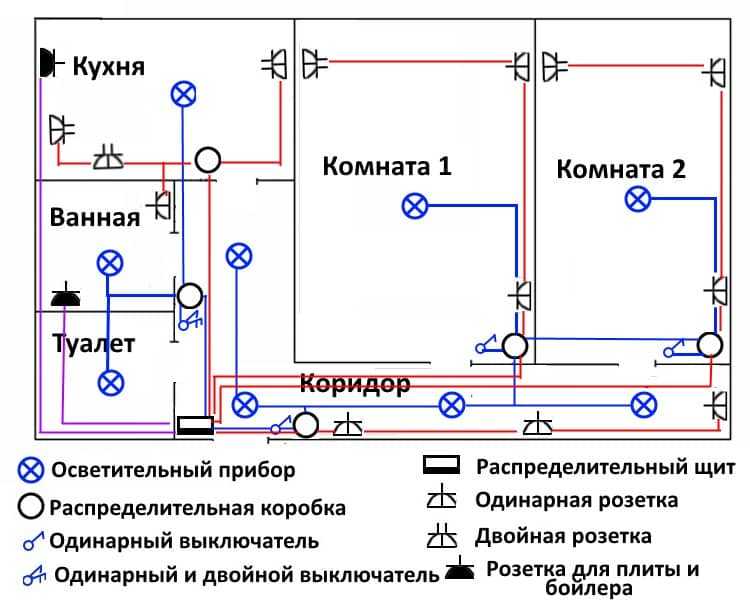

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

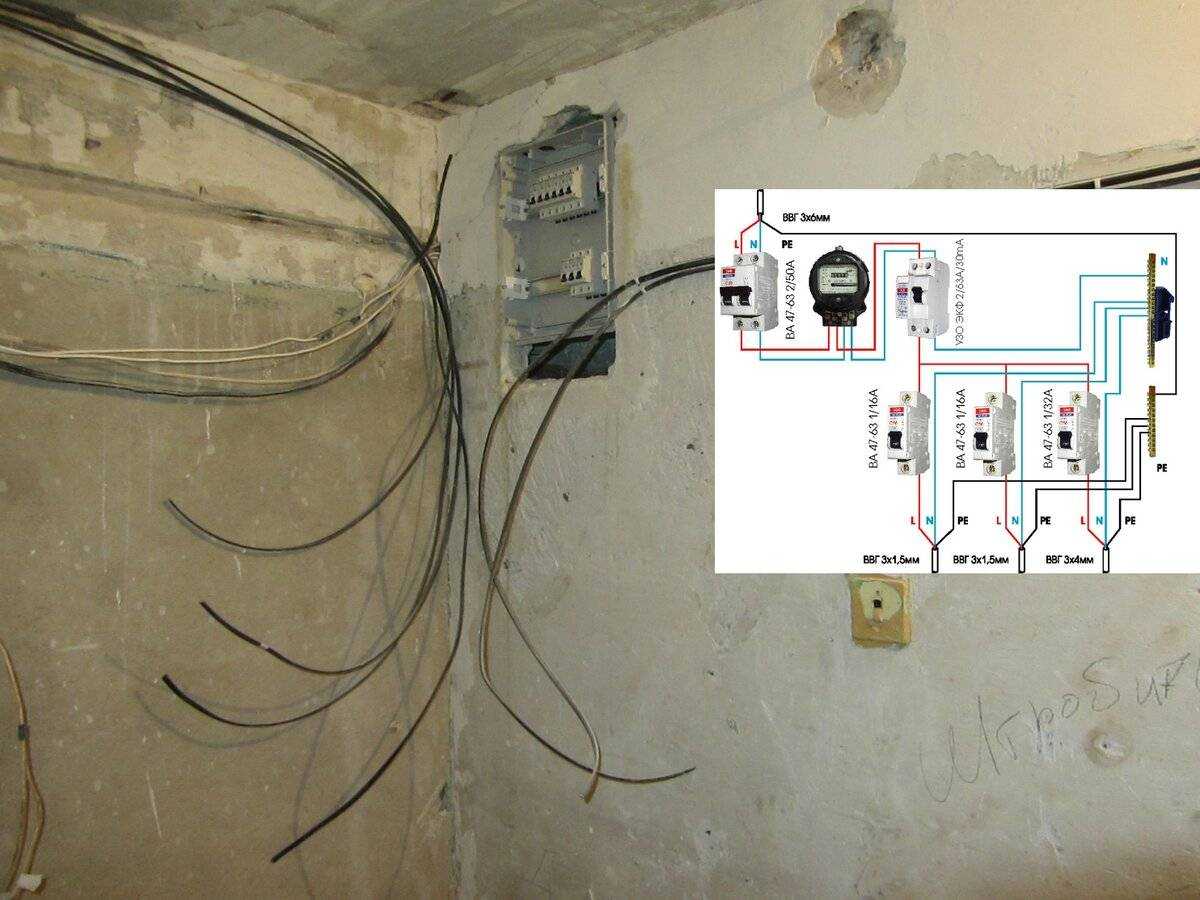

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

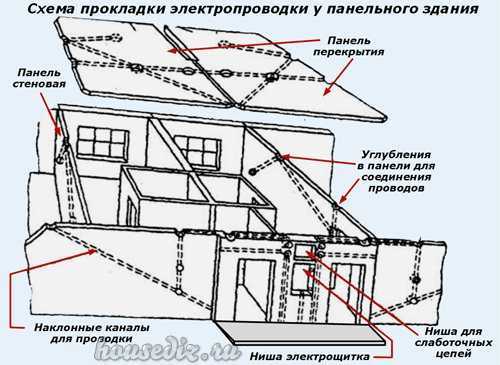

Электропроводка в панельном доме: особенности монтажа

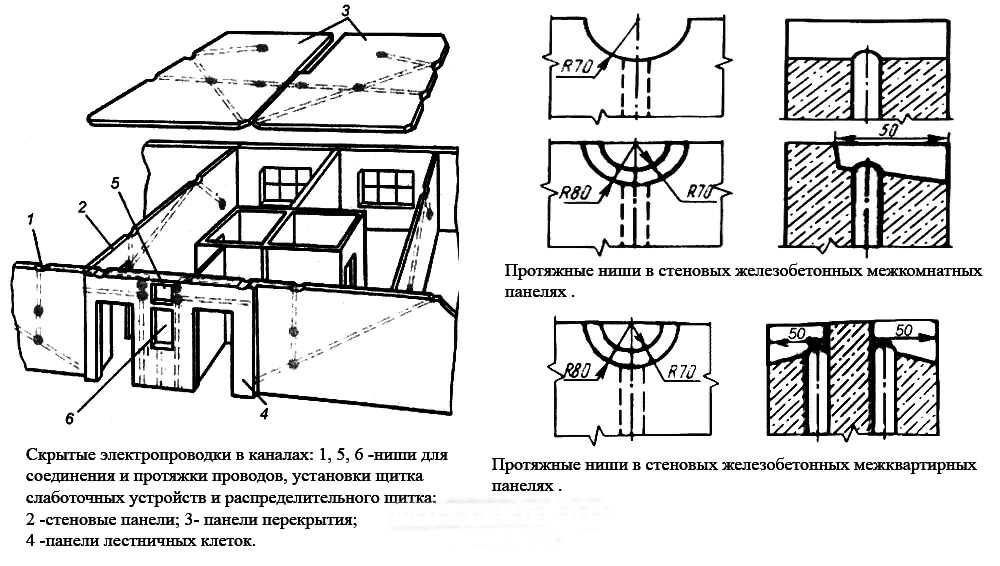

Прокладка проводки в панельном доме выполняется по специальным каналам в стеновых и плитах перекрытия. Каналы могут располагаться не только вертикально или горизонтально, но также и под углом.

Как провести в квартире электропроводку в данном случае (поэтапная инструкция).

Для того чтобы иметь возможность работать с электроинструментом, в первую очередь следует выбрать место в прихожей и установить квартирный электрический щит

Важно заранее выяснить расположение старой проводки.
Нишу вырезают болгаркой, прокладывают вводной кабель от щитовой. На этом этапе понадобится помощь электрика обслуживающей организации: он подключит новый кабель к общей сети.
В электрощите устанавливают вводной автомат и одну розетку: пока этого достаточно для дальнейшей работы. В итоге старая проводка будет отключена и монтаж будет безопасным.
Для новой проводки рекомендуется максимально использовать существующие каналы

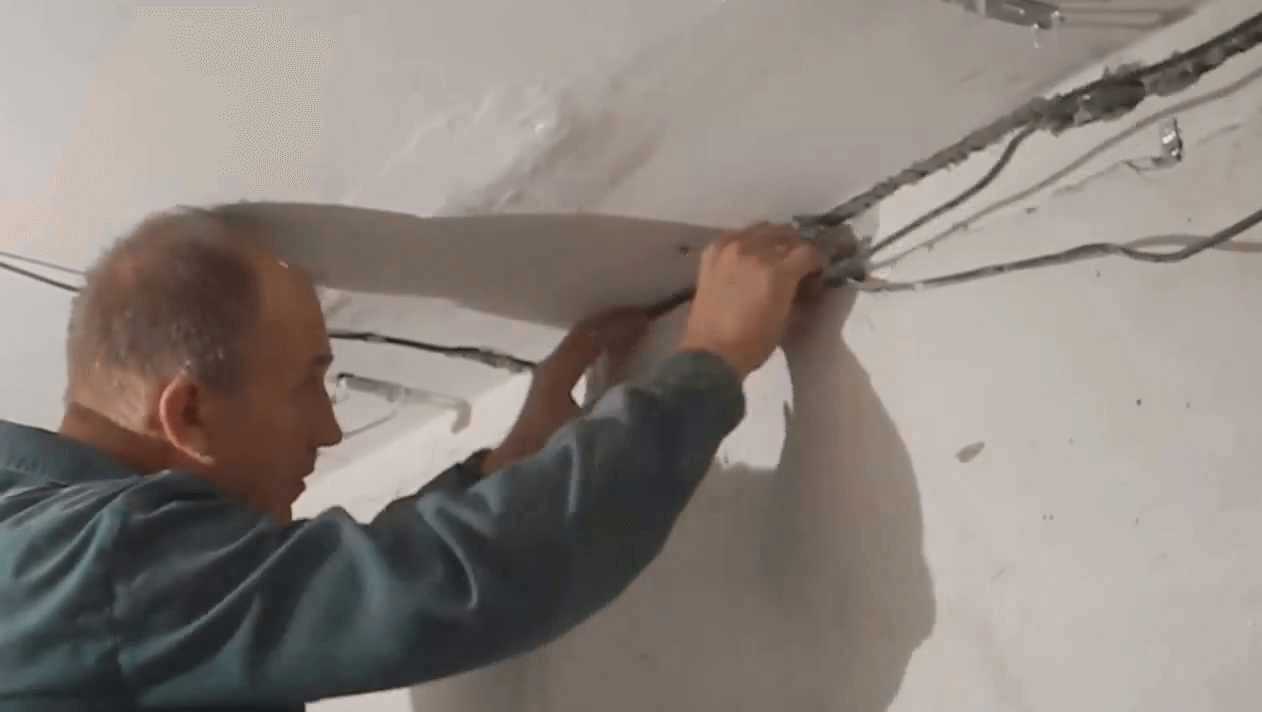

К старой проводке прикручивается новая с «удочкой» (отрезком проволоки для затяжки дополнительных проводов) и медленно вытягивается.
В местах установки розеток, выключателей и распределительных коробок оставляют кабель в количестве, необходимом для монтажа. Для осветительных приборов с одной лампочкой используется двужильный провод, для двух лампочек (или для двухрежимного освещения) – трехжильный

В итоге старая проводка будет отключена и монтаж будет безопасным.
Для новой проводки рекомендуется максимально использовать существующие каналы. К старой проводке прикручивается новая с «удочкой» (отрезком проволоки для затяжки дополнительных проводов) и медленно вытягивается.
В местах установки розеток, выключателей и распределительных коробок оставляют кабель в количестве, необходимом для монтажа. Для осветительных приборов с одной лампочкой используется двужильный провод, для двух лампочек (или для двухрежимного освещения) – трехжильный.

При необходимости установки розеток или выключателей на новых местах выполняется штробление стен. Для одиночного плоского кабеля достаточно одного пропила глубиной около 10 мм: кабель закладывается в него и в нескольких местах «примораживается» раствором алебастра.

Подрозетники устанавливаются в гнезда и также «примораживаются».
Соединение жил выполняется методом скручивания (длина скрутки должна быть не менее 50 мм) с обязательной последующей пайкой либо с помощью скотчлоков и самозажимных приспособлений. Скрутки изолируются виниловой лентой.

Подсоединяются розетки, выключатели и осветительные приборы.
Коммутируются провода в электрощитовой, после чего производится пробное включение нагрузки в сеть.

Инструкция по замене электропроводки

Работы выполняются в несколько этапов.

Обесточивание нужного участка

Сегмент сети, в пределах которого необходимо поменять проводку, отключают от напряжения при помощи защищающего его автомата.

Если работы выполняются во всей квартире, поступают следующим образом:

1. Отключают вводный автомат.
2. Отсоединяют провода от его выходных клемм. Оголенные концы жил изолируют.
3. К выходным клеммам вводного автомата подключают переносную розетку. Она понадобится для питания электроинструмента.

Нельзя подключать переноску к счетчику, т.е. до вводного автомата. В этом случае она не будет иметь защиты от короткого замыкания.

Отключив автомат, следует убедиться при помощи индикаторной отвертки, что участок обесточен.

Если провода не отсоединялись, нужно повесить в щитке табличку с текстом «Работают люди» либо поставить помощника для наблюдения. Эти меры предупредят случайное включение автомата соседом.

Удаление старых проводов

Действуют в следующем порядке:

1. В распределительных коробках кабели отсоединяют друг от друга.
2. С другой стороны их отключают от электроточек.
3. Тянут за провод, пытаясь вытащить его из канала. Иногда это удается.
4. Если провод держится прочно, выбивают из канала раствор при помощи зубила или вооруженного лопаткой перфоратора.

Если старая борозда не будет использоваться для прокладки новой линии, провод можно оставить в стене. С обеих сторон его подрезают и изолируют.

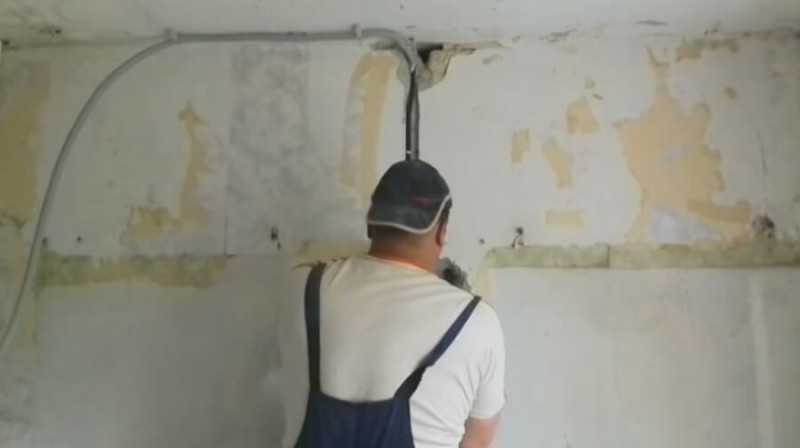

Создание каналов

Штроба выполняется следующим образом:

1. На стене карандашом вычерчивают 2 линии на расстоянии 2 см друг от друга, обозначающие края будущей борозды.
2. Болгаркой или штроборезом прорезают вдоль разметки канавки. Глубина погружения инструмента не должна превышать 10 мм.
3. Зубилом или перфоратором с лопаткой выбивают бетон между канавками.

Максимально допустимая общая длина горизонтальных штроб на стеновой панели составляет 2 м, по вертикальным — ограничений нет.

На потолочных панелях максимальная общая длина штроб в любом направлении не может превышать 15 см.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

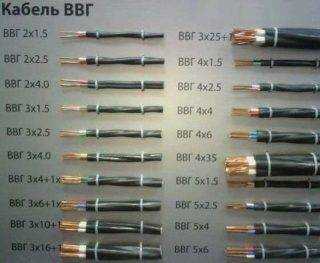

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

• провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
• кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
• провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

Расположение элементов электросети

СНиП 23-05-25 указывает:

• монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
• на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
• в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
• розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

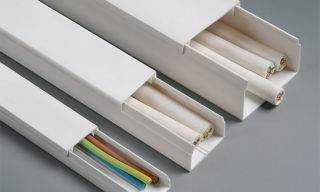

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

• прокладка кабеля осуществляется только по горизонтали или вертикали;
• скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
• наружные линии проводят в кабель-каналах;
• защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
• качественный УЗО должен срабатывать при токовой утечке в 100 мА;
• разводка осуществляется шинами, радикальным и комбинированным способом.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Недостатки частичной замены электрической проводки

При выборе частичной замены электропроводки, проложив провода в одной из комнат, нужно будет запитать новые светильники и розетки от старой действующей распределительной коробки. Следует напомнить о том, что старая электрическая проводка обычно была из алюминиевых проводов. Если их напрямую соединить с новыми проводами из меди, возникнет электрохимическая несовместимость, что недопустимо.

Конечно, для этой цели можно приобрести специальные соединительные клеммы, которые представлены на современном электротехническом рынке в широком ассортименте. Но следует учесть все возможные трудности, связанные с их использованием.

К тому же в распределительной коробке может просто не быть свободного места для новых соединений либо старых соединений настолько много, что ломкие провода из алюминия потребуется подвергнуть перекоммутации.

Возникнут также и определенные сложности с равномерным распределением нагрузки и соответствием ей сечения электрических проводов в проводке. Если, к примеру, заменить в одной из комнат старую проводку, увеличив в ней общее количество «точек» и подключив новую проводку к уже имеющейся распределительной коробке, возникнет токовая перегрузка тех проводов, что питают эту коробку.

Все дело в том, что старая проводка практически во всех домах выполнена лишь одной питающей электрогруппой из алюминиевых проводов, сечение которых не соответствует значительной потребляемой мощности, а также количеству современных бытовых приборов.

В данном случае желательно запитать комнату, обойдя распределительную коробку. Для этого ее нужно подключить прямо к автоматическому выключателю в распределительном щитке.

Но даже такое решение нельзя назвать универсальным, так как провода, проложенные к электрощитку через весь дом (даже спрятанные в кабельный канал), вряд ли украсят жилище. А если в доме не планируется проводить ремонт, скрыть проводку в штробах не получится.

Таким образом, к минусам частичной замены электрической проводки можно отнести:

• увеличение мест коммутации электропроводки, что в будущем может стать потенциальным источником проблем;
• увеличение количества расходных материалов, поскольку все кабели надо будет сводить в распределительные коробки, а при полной замене они напрямую идут к электрическому щитку;
• повышение трудозатрат и, следовательно, стоимости замены электрической проводки в целом.

Прежде чем приниматься за частичную замену электропроводки, следует запастись инструментами. Для выполнения подобной работы понадобятся отвертки, перфоратор, болгарка, паяльник, клеммники, плоскогубцы, нож, уровень строительный, шпатель, а также фазоуказатель.

Замена проводки должна быть выполнена таким образом, чтобы в сети не возникало перенапряжение и не случались сбои. Следовательно, каждому прибору, включенному в сеть, должно хватать мощности.

Мощность напрямую зависит от сечения кабеля. Чтобы не ошибиться с выбором, следует произвести небольшой подсчет. Сначала сложить мощности всех бытовых приборов, которые планируется включать в сеть. После этого на каждый электроприбор необходимо дополнительно прибавить по 100 Вт, полученное в результате произведенных расчетов число разделить на 220.

Если итоговое число будет находиться в пределах 12—15, то для обеспечения всех приборов достаточной мощностью хватит проводки с сечением 1,5 мм2. Такой показатель является самым распространенным. Но в некоторых случаях результат получается более высоким. Здесь есть два варианта решения проблемы: проложить проводку большего сечения или провести от электрического щитка 2—3 линии кабеля. Второй вариант предпочтительнее, поскольку более толстая проводка сделает всю систему не слишком надежной и в результате вероятность сбоев будет велика.

Частичную замену электропроводки производят в несколько этапов. Сначала обесточивают жилище, затем еще раз проверяют, что ток действительно больше не поступает.

После этого заменяют проводку в выбранной комнате и подключают ее к распределительной коробке с помощью клеммников. Либо, как было сказано выше, запитывают новую проводку в обход распределительной коробки, проложив провода прямо к электрическому щитку.

Когда все провода уже подключены, их прячут в декоративные короба. В последнюю очередь монтируют розетки и выключатели.

Варианты прокладки проводов

Со времени строительства панельных домов число электроприборов в квартирах существенно увеличилось. Требуются новые розетки, к самым мощным потребителям прокладываются индивидуальные линии. Приходится искать способы скрытого размещения проводов в местах, где каналов нет.

Метод штробления

Разрешается делать борозды глубиной не более 10 мм. В противном случае будет повреждена арматура, что приведет к снижению прочности конструкции.

В такую штробу провод поместится, но заложить в нее гофру не получится. Тогда при необходимости заменить кабель борозду придется вскрывать, нарушая финишную отделку.

Если для выравнивания потребуется толстый слой раствора, получится обойтись без штробления. Гофру с проводом закладывают прямо в него.

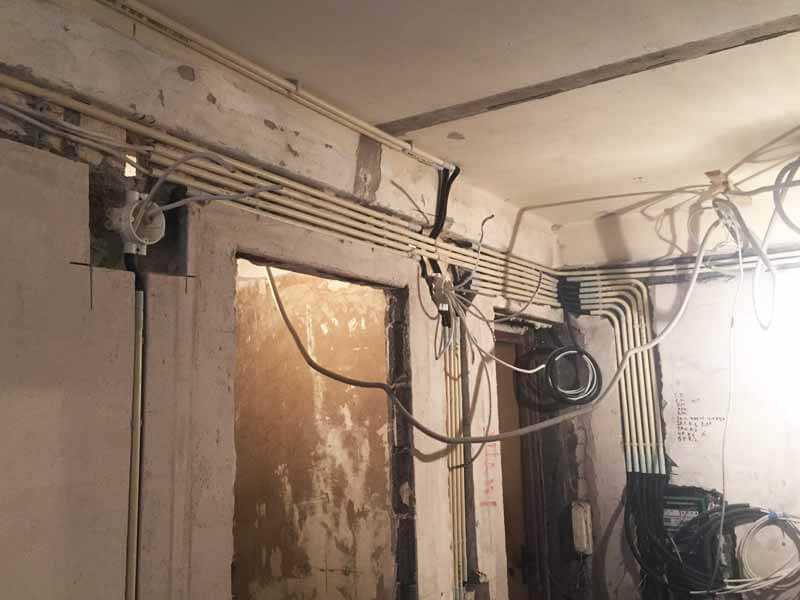

На полу и в потолке

Если выравнивание стен не планируется, прокладка по ним кабеля в гофре становится невозможной.

В таком случае линия может пройти в таких конструкциях:

• в цементной стяжке пола;
• за обшивкой подвесного потолка.

При реализации первого варианта учитывают следующие нормы:

1. Кабель помещается в гофру или стальную трубу.
2. Высота стяжки над линией составляет 30 мм или более.
3. Провод укладывается цельным куском, устройство соединений в конструкции пола не допускается. При отсутствии такой возможности устанавливают распределительную коробку с ревизионным люком, свободным от финишного покрытия.
4. Диаметр гофры или стальной трубы подбирают так, чтобы кабель занимал в ней не более 35%-40% объема (ПУЭ 2.1.61).

За обшивкой подвесного потолка кабель прокладывают с соблюдением таких правил:

1. Если он имеет двойную изоляцию, допускается монтаж без гофры.
2. Провод крепится диэлектрическими клипсами к капитальному перекрытию, укладка на обшивку запрещена.
3. Параллельность стенам и потолку не является обязательной. Разрешается прокладка по диагонали.
4. Минимально допустимое расстояние между кабелем и подвесом, удерживающим обшивку, составляет 10 см.
5. Силовые и слаботочные провода в местах пересечений располагают под прямым углом, чтобы исключить наведение помех. Нижний кабель монтируют с провисанием, чтобы линии не контактировали.
6. При параллельной укладке силового и слаботочного проводов минимально допустимое расстояние между ними составляет 30 см. Для гашения помех на концах информационного кабеля устанавливают ферритовые хомуты.
7. Допускается устройство расключений за обшивкой подвесного потолка. Но рекомендуется вынести их за пределы конструкции, иначе при необходимости ревизии или ремонта ее придется разобрать.

Перед заливкой стяжки или монтажом обшивки необходимо проверить работоспособность проложенного участка. Если подключение к сети недоступно, его прозванивают мультиметром.

Стандартные варианты

Чаще всего в панельных домах для прокладки проводов используют:

1. Старые каналы.
2. Швы между стеновыми и потолочными панелями.
3. Пустоты в перекрытиях.
4. Швы между потолочными панелями.
5. Электротехнический плинтус.

Швы между стеновыми и потолочными панелями следует освободить от штукатурки или ветоши и при необходимости расширить.

Если выравнивание стен производят путем обшивки гипсокартоном, провода прокладывают за ним. Их помещают в гофру, чтобы исключить повреждение изоляции о кромки каркаса.

Составление схемы

За основу схемы будущей электропроводки можно брать стандартные однолинейные схемы питания, которые находятся в свободном доступе в интернете. Основное правило тут заключается в следующем. В любую комнату дома от счётчика должны идти хотя бы две ветви – одна на цепи освещения, вторая на розетки.

Поскольку в частном доме, как правило, один санузел, то дополнительная система уравнивания потенциалов не требуется. То есть на схеме замены электропроводки следует обозначать только ветви к местам подключения (розеткам) и стационарным электрическим установкам.

Желательно, если составленную схему одобрят электрики и организации, занимающиеся противопожарной безопасностью. Практика показывает, что схему замены электропроводки в частном доме лучше не нагружать мелочами типа подсветки потолка, удлинителя на веранду и т. п.

Инспекторов подобные детали смущают, и в целом годный план может быть не принят из-за этого.

Наличие разрешительного сертификата на замену старой проводки, а также акт проведённых работ поможет хозяину частного дома дороже оценить его в будущем при возможной продаже.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

• в плитах потолочного перекрытия;
• под потолочным покрытием;
• на стенах – под штукатуркой, под гипсокартоном;
• на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

Виды монтажа электропроводки в панельных домах

Проводка в квартире может подлежать замене частично или полностью. Если для выполнения своей задачи уже не годятся абсолютно все электрические провода, то необходимо в обязательном порядке составлять новую схему прокладки электрической сети внутри стен. Для этого придётся восстановить на бумаге расположение старой проводки.

В схеме обозначают подведение проводов к компьютеру и другой технике

Обычно больше всего проводов спрятано в кухне, где на площади в 6 м2 монтируют 3 розетки. А в спальне и других комнатах на этом пространстве, как правило, располагают только одну розетку. Отдельный разъём для подключения к электросети необходим плите, причём для этой бытовой техники подходит лишь кабель с сечением от 4 до 6 мм. В ванной, где уровень влажности высокий, полагается ставить розетку с распределительным трансформатором.

Проводку не всегда делают открытой, хоть это и самый оптимальный вариант, позволяющий проводить ремонт, не касаясь электрической сети. Некоторые предпочитают проводить в панельном доме скрытую проводку, пряча её под слоем штукатурки, в полу или в потолке.

В этом случае провода скрывают пластмассовыми крышками

Укладка под штукатуркой

Когда электрические провода прячут за отделкой, в стене предварительно создают каналы под коробку для введения кабеля. После этого провод закрепляют металлическими скобами и покрывают пластом штукатурки. Под слоем строительной смеси можно скрыть много кабелей, которые подведены к розеткам, осветительным приборам, кондиционеру, электронной технике, стиральной машине и другой технике.

Чтобы спрятать эти провода, полагается нанести на них слой штукатурки в 1 см

Правда, в здании из панелей штукатурки в стене нет, отчего строительную смесь приходится наносить в каналы с проложенными проводами чрезвычайно тонким слоем. Поэтому мастера советуют увеличивать глубину штроб или отделывать стены листами гипсокартона, монтаж которых не обременителен.

Монтаж на полу и потолке

Если кабели решают спрятать за напольным покрытием, то пользуются гофрами и делают бетонную стяжку. В этом случае провода разрешается подводить к приборам и розеткам напрямую. При этом пол можно сделать тёплым, подогреваемым с помощью кабелей, размещённых в стяжке.

Такой способ укладки проводов принесёт двойную пользу

Если хозяевами панельного дома задумано сделать подвесной потолок, то основные кабели не воспрещается расположить на нём. Это способ прокладки проводов может показаться сложным, так как подразумевает создание в стене каналов для скрытой проводки, идущей к выключателям и розеткам. Эти вертикальные штробы, где будет спрятана электрическая сеть, следует просверливать посредством перфоратора или штробореза.

Надо иметь в виду, что из-за создания каналов конструкция ослабляется. Поэтому, дабы не навредить арматуре, которая поддерживает потолок и стены, провода нельзя располагать на глубине более 1 см. Чтобы предотвратить выпадение проводки из канавки, применяют алебастр или дюбель-хомуты, требующие проделывать небольшие дырочки.

Каналы в потолке следует делать маленькими

Работа по демонтажу старой проводки, спрятанной в потолке, будет менее пыльной и более качественной, если сначала высверлить по периметру порядка 10 отверстий, а затем выбить бетон долотом. Старую проводку потребуется просто вытянуть, а новую — втянуть при помощи стальной проволоки.
