Где используется ДИН-рейка (видео)

Современная металлическая, чаще всего используемая на практике стандартная дин-рейка ТН35 – это специальный профиль, имеющий ширину 35 мм. Она разработана специалистами Немецкого Института Стандартизации. Далее, ее приняли за Европейский стандарт приборов для подключения модульного оборудования. Обозначение DIN переводится на русский язык согласно названия, и звучит как Deutsches Institut fur Normund (Немецкий Институт Стандартизаци). В нашей стране производство ДИН-реек началось в 2004 году. Первооткрывателями можно считать компанию ЭТМ. Однако расценка на них была очень высокой. К тому же компании приходилось некоторое время регулировать расстояние между отверстиями.

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

1. Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.

1. С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.

1. Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

• штампованные;
• литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

• стальные, усиленные защитным гальваническим покрытием;
• алюминиевые, отличающиеся легкостью.

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Фото din рейки

Быстрый монтаж электрооборудования — только на дин-рейки!

Мы предлагаем перфорированные рейки:

• 75 мм;
• 300 мм;
• 500 мм;
• 1000 мм;
• 2000 мм.

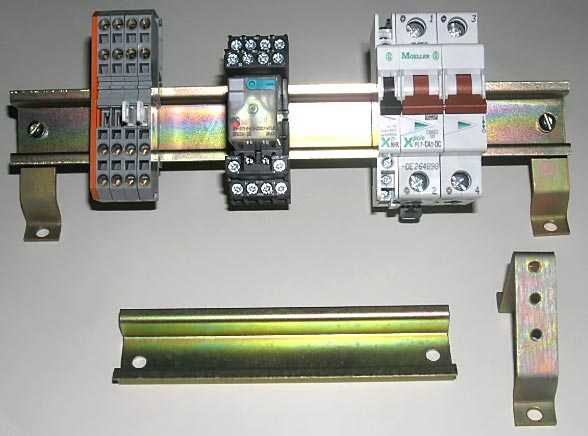

Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.

Использование

Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.

Используются для крепежа:

• автоматических выключателей;
• дифференциальных автоматов;
• электросчётчиков,
• реле, контакторов и пускателей;
• кросс-модулей и клемм;
• электророзеток;
• коммутационной аппаратуры.

С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.

Классификация

Динрейки различаются по:

• материалу изготовления (стальные, алюминиевые);
• длине (от 75 до 2000 мм);
• наличию перфорации (сплошные, перфорированные);
• толщине профиля (от 0,8 до 1,5 мм);
• форме профиля (омега, Г-рейки, С-рейки).

Представленный ассортимент

В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».

В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.

Для малых нагрузок

Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).

Для средних нагрузок

Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.

Для увеличенных нагрузок

Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.

Для максимальных нагрузок

Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.

Разные типы и дополнительные аксессуары

Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.

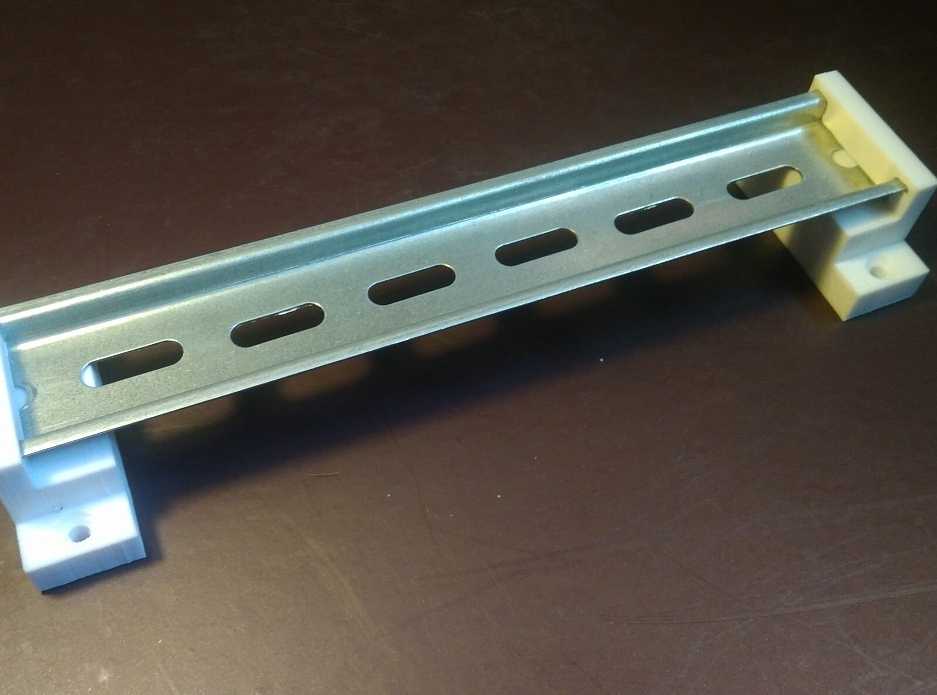

В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.

Преимущества использования дин-реек:

• стандартные размеры (подходит для любых типов оборудования и электроизделий);
• безопасный монтаж электропроводки открытого типа;
• подходит для электрощитов, боксов;
• высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
• быстрая установка и демонтаж аппаратуры;
• перфорация для удобства крепления на винты;
• насечки по длине рейки для нарезки в размер;
• монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
• доступные цены;
• соответствие требованиям ГОСТ и IEC.

Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.

Размеры DIN-рейки для монтажа

Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).

рис. 1

рис. 2

рис. 3

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.

рис. 4

рис. 5

рис. 6

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.

Соответствие дин-рейки ГОСТ параметрам

DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.

рис. 7

рис. 8

Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.

В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.

Что такое ГОСТ и ГОСТ Р?

Это соответственно межгосударственный и государственный (действует только на территории РФ) стандарты.

Контроль и надзор со стороны государства за соблюдением обязательных требований ГОСТ на территории Российской Федерации осуществляет Федеральное агентство по техническому регулированию и метрологии. История современного РОССТАНДАРТА началась 15 сентября 1925 г, когда был образован Комитет по стандартизации при Совете Труда и Обороны.

Сегодня к основным направлениям деятельности агентства можно отнести следующие:

• техническое регулирование
• метрология
• подтверждение соответствия
• государственный контроль
• классификация и каталогизация

Нынешние тенденции таковы, что старые ГОСТ на крепеж начинают носить рекомендательный характер или отменяются. Идет процесс унификации. Например ГОСТ 8878-93 на установочные винты отменен, теперь крепеж должен производиться согласно ГОСТ Р ИСО 4027 -2013.

DIN-рейка для электромонтажа: виды, преимущества использования

Казалось бы, совсем недавно, открыв любой квартирный щиток, можно было обнаружить там лишь счетчик с парой пробок, но современные щитки уже довольно далеко ушли от своих советских предшественников. Те же компактные автоматы, в значительно большем, чем пара, количестве, и другое электромонтажное оборудование, теперь монтируются в щитках исключительно на DIN-рейку.

Многие модульные элементы, такие как пускатели, реле, контроллеры, выключатели, таймеры, УЗО и прочее, можно сегодня собирать в блоки, монтируя их на DIN-рейку — гениальное изобретение Немецкого Института Стандартизации. Это простой с виду перфорированный или сплошной профиль, изготовленный из стали или алюминия, отличающийся током клеммы заземления, прочностью и весом.

DIN-рейки выпускаются разной длины, их можно по мере надобности разделять на более короткие куски, для этого на длинную рейку может быть нанесена разметка в виде насечки.

Различаются DIN-рейки и формой профиля, так они и маркируются – Ω, G и С типа. Для крепления модульных элементов на рейку, ее профиль специально имеет губки, чтобы в обхват можно было элементы, такие как реле, контроллеры, пускатели и УЗО, надежно зафиксировать на ней. Так, наличие в современном щитке DIN-реек сильно упрощает процесс монтажа различных унифицированных модульных устройств.

Многие современные элементы автоматики, блоки питания и другие электротехнические устройства адаптированы для монтажа на DIN-рейку. Например те же автоматы просто защелкиваются на рейке и не нужно никаких винтов. Счетчики, розетки, клеммы, – также легко монтируются на DIN-рейку.

DIN-рейки можно встретить не только в щитках. Их можно использовать где угодно, в любом месте, где требуется смонтировать, соответствующим образом стандартизированное, оборудование. Для этого рейка имеет отверстия для крепления саморезами или болтами туда, куда нужно. Перед монтажом рейки достаточно учесть ширину устанавливаемых модулей, затем отрезать нужный кусок рейки ножовкой по металлу или болгаркой.

В электрощитах DIN-рейки широко применяют по причине простоты обслуживания оснащенных таким образом щитов. Достаточно сдвинуть фиксатор прибора, и он снимается с рейки за секунду.

Выше было отмечено, что DIN-рейки могут иметь различный профиль, который обозначается соответствующей буквой. Так, наиболее распространенный тип рейки — это рейка типа Омега (Ω –тип), края которой выгнуты наружу.

В 2004 году в России, в качестве национального стандарта (ГОСТ Р МЭК 60715-2003) была принята рейка ТН35, DIN-рейка типа Омега, имеющая ширину 35 мм, которая обычно выпускается стандартными кусками длиной по 2 метра. Есть и уменьшенный вариант такой рейки, применяемый для крепления клемм, ширина и толщина профиля у нее меньше.

Описание элемента

Итак, din-рейка – это обобщенное название металлического профиля, который применяется в электротехнике. Рейка эта может быть стальной гальванизированной или же просто алюминиевой.

Здесь все зависит от таких параметров, как:

• вес;
• прочность;
• сила тока, пропускаемого через клеммы заземления.

Рейка бывает, как сплошной, так и с регулярным шагом перфорации. Кроме того, есть варианты с предварительной насечкой, что существенно облегчает разделку на определенную длину.

Само же происхождение аббревиатуры «din» очень просто – это сокращенное название Немецкого института по стандартизации: Deutsches Institut fur Normund. Справедливости ради стоит отметить, что такая аббревиатура применяется не только по отношению к рейкам, но и к другим изделия – разъемам, крепежам и прочее.

О методике монтажа

Рассмотрим вкратце метод монтажа на дин-рейку. В поперечном сечении по краям у нее имеются выступы. Они предназначены для того, чтобы удерживать аппарат, который установили на рейку. Но при этом его можно относительно свободно перемещать вдоль нее. Если такая «свобода действий» не приветствуется, то ее можно вовсе исключить. Для этого нужно просто установить по бокам от прибора специальные стопорные элементы, которые также предназначены для установки на дин-рейки.

Стоит отметить, что в щитках, которые используются для монтажа модульной аппаратуры, фиксация нередко выполняется за счет создания наружных отверстий в крышке с учетом реального числа коммутационной техники. Именно поэтому окошки под наружную часть аппаратуры открываются не полностью. Их часть, как правило, закрыта шторками, которые при необходимости легко удаляются. Если же так случилось, что оборудования в щитке меньше, чем можно было бы установить, то все свободные места, которые остались, закрывают специальными заглушками.

Стоит добавить, что все модульные автоматы, рубильники и УЗО оснащаются специальными защелками. Они предназначены для того, чтобы удерживать элемент на дин-рейке. Чтобы установить, верхний паз прибора фиксируют на одном из нижних ее краев. При этом нижний край прибора с незначительным усилием прижимают к рейке до тех пор, пока не послышится явный щелчок.

В случае, когда элемент нужно снять, понадобится плоская отвертка. С ее помощью нужно аккуратно отвести защелку вниз и вынуть прибор из паза. При этом стоит добавить, что есть такие элементы аппаратуры, у которых защелка фиксируется в открытом положении.

Что можно устанавливать на дин-рейку

Кроме аппаратов защиты, на дин-рейку можно установить и другие элементы, которые под нее стандартизированы. Это могут быть и электросчетчики, и реле, и устройства автоматики, и клеммы, и сигнальные и управляющие устройства, и нулевые шины. Очень много элементов электрических цепей имеют двойные узлы крепления. За счет этого их можно установить и на дин-рейку, и на обычную классическую поверхность.

Кратко о видах

Было бы неправильно, если бы мы не упомянули о том, что дин-рейки бывают разных видов. Самый распространенный вид – это рейка в исполнении ТН-35-7,5. Как понять эти цифры? Очень просто рейка имеет в ширину тридцать пять миллиметров, а в высоту семь с половиной. Также есть другая модификация – с высотой в пятнадцать миллиметров, то есть дин-рейка ТН-35-15. Такой вариант довольно часто применяется в навесных и напольных щитках. Стоит отметить, что такие рейки еще называют рейками Ω-типа. Откуда такое название просто понять, если внимательно рассмотреть данный элемент в профиль.

Если же говорить о длине, то по стандарту она имеет два метра. Но это не всегда удобно, поэтому в большинстве магазинов дин-рейки продают отрезками по двадцать сантиметров.

Модули

В случаях, когда вся конструкция успешно установлена и ничего из требуемого минимума не нужно, можно ее усовершенствовать дополнительными модулями. Они необязательны, однако будут весьма полезны тем, кто хочет потратить немного своего времени. Итак, в качестве таковых можно выделить:

Ограничитель. Необходим в тех случаях, когда движение автоматов не нужно и станет больше проблемой, чем полезной функцией. Возможна установка до тех пор, пока есть свободное место.
Розеточная группа. Потребуется только профессиональным строителям или тем, кто видит в этом смысл. Далеко не обязательное улучшение, однако достаточно полезно, если знать зачем использовать.
Вольтамперметр. Позволит в реальном времени мониторить потребляемую мощность. Полезно в случаях, когда нужно вести учет.
Распределительные блоки. Нужны для распределения питания

Особую важность обретают в трехфазном щите.
Счетчик. Благодаря ему можно отслеживать суммарное потребление щита

Единственной проблемой могут стать размеры, так как даже компактные зачастую большие.

Однако всегда нужно помнить, что отличительной чертой модулей выступает их универсальность. А потому если есть вероятность того, что установленное новшество не сможет в дальнейшем быть оперативно демонтировано, то рекомендуется воздержаться от его использования.

Знание о рейках не сложно доступное и неспецифическое — оно доступно каждому. Однако столь простая информация о типах и способах крепления позволит сэкономить время и деньги на ремонте или строительстве собственного дома.

Подключение

Для подключения требуется определить питающие зажимы, к которым подсоединяются электропровода (их сечение не должно быть меньше указанного на корпусе).

Подсоединение и размещениеможет выполняться в любой последовательности. Подключение может быть выполнено как после установки оборудования, так и до его монтажа. При последнем варианте подключения следует убедиться в достаточной длине проводов. Провод заземления, как правило, подсоединяют к корпусу щита, но некоторые электрические схемы предусматривают отдельные зажимы.

Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.

Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.

Что можно крепить на din-рейку

Монтажная din-рейка предназначается для того, чтобы крепить на неё следующие приборы:

• Реле;
• Аппараты защиты;
• Клеммы;
• Электросчетчики;
• Реле освещённости;
• Нулевые шины;
• Реле напряжения;
• Управляющие устройства (кнопки);
• Реле контроля фаз;
• Сигнальные устройства (лампочки);
• Реле мощности.

Дин-рейка для крепления автоматов и прочей модульной аппаратуры имеет по краям выступы, именно за счёт них она удерживает аппаратуру, которая на неё установлена. При этом аппарат может свободно двигаться вдоль такой дин-рейки. Если есть необходимость в том, чтобы ограничить перемещение аппаратуры, то для такой цели на рейку устанавливаются стопоры, которые не дают ей двигаться. Размещаются они по бокам.

Нередко для фиксации в крышке щитков делаются отверстия, которые соответствуют установленной технике. Часть отверстий закрыта шторками, которые легко удаляются, а часть – не полностью возможно открыть. На некоторых модульных электроприборах устанавливаются защёлки для надёжного прикрепления их к рейке. Чтобы закрепить прибор достаточно нажать защёлку до щелчка. Чтобы открепить элемент нужно воспользоваться отвёрткой плоско типа, чтобы отвести вниз такую защёлку.

Обеспечить правильное закрепление аппаратуры на рейку достаточно легко. Для этого достаточно найти в Интернете и внимательно посмотреть видео с мастер-классом, где профессионалы обучают тому, как это сделать легче и проще.

Как собрать электрический распределительный щиток для квартиры

Что такое электромагнитное реле, их виды и принцип работы

Сборка распределительного электрического щитка для квартиры

Что такое импульсное реле — схема подключения для управления освещением

Как установить и настроить спутниковую антенну самостоятельно?

  Что такое УЗО — назначение, принцип действия, маркировка и виды

Что такое реле напряжения и для чего оно нужно в квартире

Виды

Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал — алюминий или сталь, оцинкованная или нержавеющая

Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам. Играет роль производитель

Играет роль производитель

Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера

Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.

Профилей выпускается три.

Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.

 C-образный. На них ставятся аппаратные зажимы, клеммные колодки.

G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

1. Крепление Дин-рейки;
2. Установка автоматического выключателя;
3. Подключение автоматического выключателя.

Крепление Дин-рейки

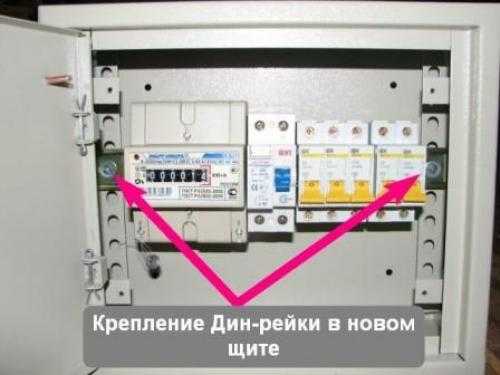

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

Для установки Дин-рейки в старый этажный щит, нужно:

• В металлической платформе щита просверлить два отверстия;
• Нарезать в них резьбу;
• Закрепить Дин-рейку при помощи двух болтов.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

• Подготовьте автоматический выключатель и длинную отвертку;
• Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
• Отпустите защелку. Она должна зацепится за дин-рейку.

Трехфазный автомат защиты устанавливается аналогичным образом.

Подключение автоматического выключателя

• Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
• Вставьте в зажимы, заранее защищенные провода;
• Затяните зажимы, крепко, но без энтузиазма.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

Делаем проект

Непрофессионалу это лучше делать, когда все провода уже проложены, и все цепи учтены. На стадии разработки мы должны создать для себя рабочие чертежи, по которым будут производиться последующие работы, а также найдены подходящие спецификации комплектующих и аксессуаров.

Учёт потребителей, создание групп

Нужно начать с составления полного списка потребителей, если он не делался во время монтажа проводки. Сюда войдёт не утюг и не бра в прихожей, а каждый приходящий к щиту провод, который должен быть записан и обозначен номером.

Системы электроснабжения жилых помещений выполняются по одним и тем же принципам, поэтому схожи между собой. Отдельно запитываются силовые розетки каждой комнаты и отдельно — освещение комнат. Некоторые бытовые приборы не подключаются к распределительным коробкам, их провода идут непосредственно к щиту. Это не всегда объясняется их повышенной мощностью, как у электроплиты, например. Обособленность может быть следствием повышенных требований к защите (бойлер должен подключаться через очень чувствительное УЗО), либо необходимостью отключать прибор локально (кондиционер для обслуживания).

Розетки для каждой комнаты должны запитываться отдельно

Итак, вот типичный список для современной трёхкомнатной квартиры:

• розетки в спальне;
• розетки в гостиной;
• розетки в детской;
• розетки в санузле;
• розетки на кухне;
• розетки в коридоре и прихожей;
• подключение стиральной машины;
• подключение бойлера;
• подключение кондиционера;
• подключение электроплиты;
• освещение в спальне;
• освещение в гостиной;
• освещение в детской;
• освещение на кухне и санузле;
• освещение в коридоре, прихожей и на балконе.

Безусловно, если каждую цепь «посадить» на свой автомат и пустить через УЗО — это будет и надёжнее, и удобнее. Но вопросы компактности и экономичности тоже важны. Некоторые цепи из перечисленных выше можем объединить, если нагрузка будет умеренной, а отдельная автоматика не нужна. Например, пункты 1 и 2, также возможны комбинации 11+12+13 и 14+15.

После объединения список трансформируем в простую таблицу, куда потом внесём данные о номиналах автоматов и УЗО.

Рейка металлическая: типы профиля и установка

Для крепления всевозможных элементов модульного оборудования, в электрических шкафах, установочных коробках, или щитах – УЗО, в поперечном сечении профиля есть специальные губки. Сама ДИН-рейка сильно напоминает рельсу, поэтому они иногда их называют DIN-рельсы.

Всея современная автоматика адаптирована под DIN-рейки. Вследствие этого их довольно просто устанавливать на место. Вам достаточно лишь отжать плоской отверткой на автомате губку, а потом легким движением автомат защелкивается на свое место. Весь процесс установки занимает не больше минуты.

Типы профиля ДИН-рейки:

• В силу того, что DIN-рейка – это неотъемлемая часть щитовой, производителями предусматриваются различные варианты ее крепления. Для этой цели ее профиль перфорирован отверстиями, которые позволяют закрепить ее в необходимом месте саморезами или болтовыми соединениями.
• Для того, чтобы отрегулировать формат дин-рейки, можно использовать болгарку, но иногда для этого применяют и ножовку по металлу.
• Для того, чтобы заменить автомат, расположенный на дин-рейке, вам достаточно только ослабить на винты крепления на клеммах. После этого фиксатор прибора нужно сдвинуть вниз и снять автомат с рейки.

В зависимости от примененного профиля, различают несколько видов DIN-рейки.
Их размеры зависят от оборудования, которое вы планируете на нее монтировать. Самой распространенным эксперты считают дин-рейку Ω – тип (Омега).
