Пвс или ввг - обзор марок, сравнение характеристик, особенности применения

Правила эксплуатации

В процессе эксплуатации электрического удлинителя рекомендуется придерживаться следующих мер предосторожности:

перед использованием осмотреть все узлы на целостность изоляционного слоя;
не превышать номинальные токи, на которые рассчитан провод;
не скручивать и не сгибать токопроводящие жилы;
не допускать попадание кабеля под напольные покрытия, на пороги дверей и т. д.;
избегать проникновения влаги на контактную часть.

Влагостойкий удлинитель для садаПри соблюдении простых правил можно своими руками сделать удлинитель, который будет соответствовать вашим потребностям. При этом не потребуется иметь специальных навыков и нести значительные финансовые затраты.

Сравнение технических характеристик

Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.

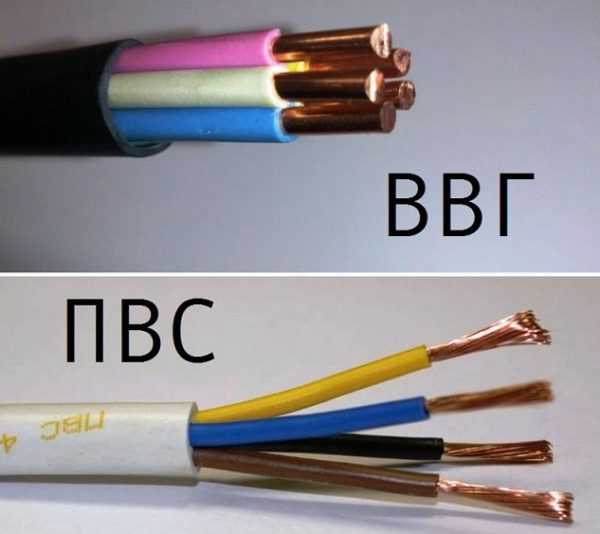

Характеристика/Материал	Провод ПВС	Кабель ВВГ
Материал и конструкция жилы	Медная многопроволочная	Медная многопроволочная или цельная
Гибкость токоведущей жилы	5 класс гибкости (высокая)	1 – 2 класс гибкости (средняя)
Количество жил в проводе /кабеле	От 2 до 5	От 1 до 5
Площадь сечения жилы, мм2	От 0,75 до 6	От 1,5 до 625
Допустимое напряжение эксплуатации, В
В цепях переменного тока, при частоте 50 Гц	450 Вольт	0,66 кВ или 1 кВ
В цепях постоянного тока	0,66 кВ	1,6 кВ или 2,4 кВ
Допустимая температура окружающего воздуха	От -25°С до +40°С	От -50°С до +50°С
Допустимая длительная температура нагрева жилы	70°С	70°С в аварийном режиме допускается кратковременный нагрев до 80°С
Нормативный срок эксплуатации	От 6 лет (подвижное соединение) до 10 лет (неподвижное соединение)	До 30 лет. Эксплуатационная гарантия производителя составляет 5 лет.

Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.

Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.

Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.

Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:

Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.

Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.

ПВС — это кабель или провод

Конструкция трехжильного провода ПВС

ПВС — один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.

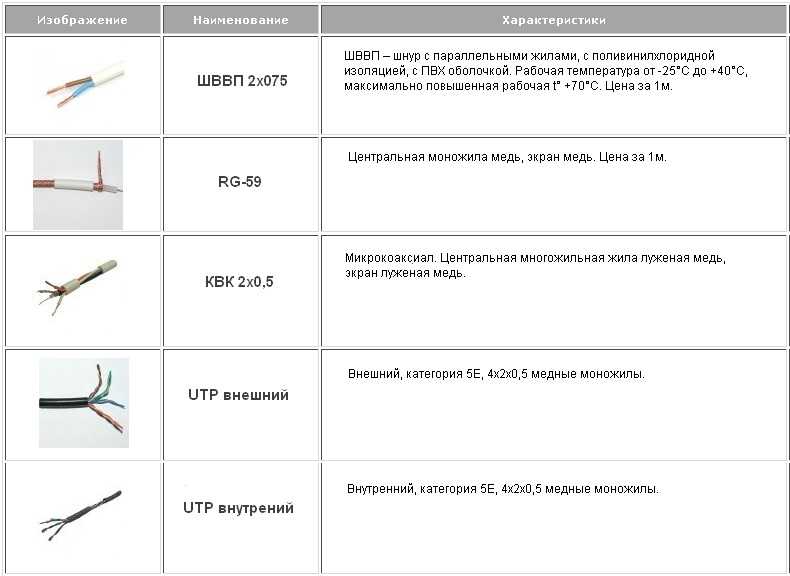

Есть масса вариантов, отличаются они по следующим параметрам:

Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.

Расшифровывать маркировку других разновидностей можно следующим образом:

Т – устойчивость к плесени и грибкам;
Б – бронированный кабель;
У – увеличивает температурный минимум;
ПС – самозатухающая оболочка;
Г – без изоляции;
СП – силовой;
Т – телефонный кабель.

Различие между проводом и кабелем

По причине схожей областей применения данной электротехнической продукции и похожих кабелей, можно образоваться резонный вопрос – это всё же кабель и провод, и в чём их кардинальное отличие?

Смотря с точки зрения технической стороны, ПВС – это провод. Это можно понять из маркировки (которая будет описана ниже). ПВС не обладает техническими параметрами кабеля, чтобы обладать этим статусом. Кабель представляет собой достаточно сложную систему, состоящую из определённого количество проводников, каждый из числа которых обладает собственной изоляцией.

Ещё одно отличие провода ПВС от кабелей в большей гибкости и меньшей массы первых. По этой причине они удобны для эксплуатации в помещениях, однако не используются для передачи электроэнергии на дальние расстояния.

Структура провода

ПВС — это кабель, состоящий из двух и более изолированных друг от друга жилок проводникового материала, которые переплетены (сечение круглое) или лежат параллельно (сечение овальное) во внешней изолирующей оболочке. Согласно тому же нормативному документу ГОСТ 7399 — 97 допускается применять любой материал в качестве предизоляционного, чтобы между жилами не было пустот. При этом они должны свободно отделяться от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих отраслях деятельности.

На фото представлен провод ПСВП

Отличия кабелей ВВГ и ППГ

Предлагаемый современным строительным рынком широкий ассортимент кабельно-проводниковых изделий зачастую не упрощает, а наоборот усложняет процедуру выбора. Останавливая взгляд на популярных марках проводниковой продукции, кабелях ВВГнг и ППГнг, невольно оказываешься на распутье, какому из кабелей отдать предпочтение. Оба из силовых кабелей:

имеют негорючую изоляцию и не распространяют горения, о чем свидетельствуют буквы нг в маркировке;
выполняются с одинаковым номинальным сечением проводников;
имеют равное количество медных жил (1 – 5);
не имеют защитной (броневой оболочки), третья буква в аббревиатуре марки (Г).

По требованиям пожарной безопасности оба кабеля соответствуют ГОСТу 31565-2012, однако, чтобы определить отличия и понять все возрастающую популярность кабеля ППГнг, познакомимся с обеими разновидностями кабельных изделий несколько ближе.

Отличия и область применения

Отличия, которые можно отыскать в силовых медных кабелях ВВГ и ППГ таятся в кабельных конструкциях. Кабели марок ВВГ имеют изоляцию медных токопроводящих жил (однопроволочных или многопроволочных в зависимости от сечения) из поливинилхлорида, также из ПВХ изготовлена и внешняя оболочка кабеля. ПВХ изоляция отличается высокой устойчивостью к возгоранию и стойкостью в отношении ультрафиолета. Кроме того изделия марок ВВГнг модификации нг-LS отличаются низким выделением дыма и токсичных газов.

Кабели ППГнг с однопроволочными и многопроволочными медными жилами имеют XLPE-изоляцию (изоляцию из сшитого полиэтилена), из этого материала изготовлены как индивидуальные оболочки жил с внутренним наполнением силового кабеля, так и внешняя оболочка кабеля. Современный изоляционный материал обладает:

большей термостойкостью;
повышенной электрической прочностью;
высокой долговечностью;

Но самое главное он не содержит галогенов и в случае пожара изоляция огнестойкого кабеля не выделяет ядовитых соединений, несущих угрозу отравлений человеку.

Уникальные возможности сшитого полиэтилена отражаются на технических характеристиках данного кабеля, по сравнению с кабелем ВВГ нг изделия марки ППГнг отличаются:

более высоким рабочим номинальным напряжением (1000 вольт против 660);
вчетверо большим сроком службы (40 лет против 10).

Кроме того, нераспространение горения силовой кабель ВВГнг-LS обеспечивает только при одиночной прокладке, в то время как кабель ППГнг-HF допускает использование при групповой прокладке. Это существенно упрощает прокладку проводки и делает кабель в изоляции из сшитого полипропилена более универсальным.

Еще одним условием разграничения популярных марок силового кабеля является выделение вредных газов при возгорании. Материалы изоляции изделий ВВГнг, хотя и имеют крайне ограниченное выделение дыма и токсинов, тем не менее, оно присутствует, поэтому может представлять угрозу человеку тяжелым отравлением. Это условие вносит ограничение в сферу применения кабеля, они востребованы при проектировании электроустановок и электропроводок промышленных помещений, монтаже распределительных сетей, разводке электрических проводок частных домовладений.

Более безопасный в плане выделения вредных газов, кабель ППГнг находит применение в местах массового скопления людей. Строительство торгово-развлекательных центров, бизнес-центров, кинотеатров, концертных залов – т.е. мест, где возникновение пожаров может привести к большому числу жертв, допускают только использование кабеля ППГнг-HF.

Нормативные документы по теме :

ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности

Влияние длины и сечения кабеля на потери по напряжению

При передаче электроэнергии на большие расстояния потерь удается избегать за счет снижения силы передаваемого тока, достигается это многократным повышением напряжения до сотен киловольт. В случае низковольтных сетей, напряжением 220 (380) В, потери можно минимизировать только выбором правильного сечения кабеля.

Подробнее…

Что такое байпас в электрике?

Аналогичным образом ведет себя байпас в электрике, построенный в виде обходных схем, как правило, он используется в приборах электропитания. В случае возникновения аварийной ситуации, например в частотном преобразователе питания электродвигателя, срабатывание автоматического байпаса позволяет перейти на прямое питание от входной сети, что зачастую предпочтительнее для технологических процессов, нежели аварийный останов. Подробнее…

Сфера применения и особенности ПВС

Сфера применения проводов ПВС той или иной марки зависит от металла, используемого в фазных проводниках. Медные имеют самую широкую область применения и сегодня их применяют для прокладки электрических сетей не только в жилых помещениях, но и в производственных помещениях. С помощью ПВС большой толщины проводится электрификация небольших населенных пунктов, замена кабелей в трансформаторах, подключение электростанций.

Для проводов ПВС с медными жилами характерны следующие преимущества:

высокая механическая прочность и эластичность;
устойчивость к коррозии;
надежность работы с изоляторами и регулирующими устройствами (реостатами);
лучшие показатели теплового расширения;
высокий коэффициент лобового сопротивления.

ПВС с токопроводящими алюминиевыми жилами используются для разводки электрических сетей городского освещения, а также для прокладки кабелей в многоквартирных домах. В результате оксидной обработки они используются для электрификации и подключения мощного оборудования в химической и металлургической промышленности, на атомных электростанциях и т.д.

Функциональные и эксплуатационные преимущества ПВС с алюминиевыми жилами:

алюминий меньше нагревается и, следовательно, обеспечивает большую стабильность и мощность электрического потока;
окисление алюминиевого провода, из которого скручены токопроводящие жилы этого кабеля, позволяет использовать его в системах большой мощности;
алюминий весит меньше меди, поэтому такие кабели позволяют не строить дополнительных опор при использовании в высоковольтных линиях электропередачи;
алюминиевая проволока ПВА имеет меньшую стоимость, по гибкости не уступает медной и достаточно прочная: срок службы не менее 5 лет.

Несмотря на то, что провод ПВС рассчитан на большие электрические и механические нагрузки, необходимые данные (материал, сечение жил, масса, рабочие параметры оборудования) должны быть точно рассчитаны для обеспечения полной безопасности и надежности его использование.

Расшифровка и основные параметры провода ПВС

Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

Расшифровка проводов ПВС

Итак:

Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

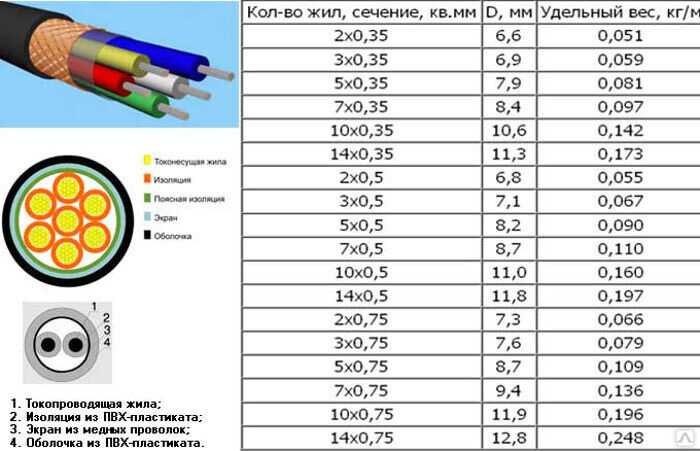

Технические характеристики проводов ПВС

Итак:

Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Характеристики провода ПВС

Назначение провода ПВС — для подключения электрооборудования, установленного вдалеке от внутренней проводки. Из него можно сделать переноску (удлинитель). Еще одна область применения — использовать как соединительный кабель к электрическому духовому шкафу, варочной поверхности, электроплите и любой другой бытовой технике. Сечение проводника подбирается в зависимости от максимальной мощности оборудования и типа нагрузки (220 В или 380 В).

Диаметр проводников в зависимости от мощности

Подходит он и в качестве шнуров к осветительным приборам — лампам, торшерам и т.д. Только сечение проводов в этом случае небольшое — 0,5-1,5 мм. Срок службы провода ПВС для стационарного подключения электрооборудования — 10 лет. Не так уж и мало. Особенно если учесть, что бытовую технику зачастую мы меняем чаще.

Провод ПВС можно использовать на улице, но не в северных регионах. Верхний предел температур около +40°C, так что летнее использование не проблема почти везде. А вот оставлять на открытом воздухе зимой можно только ближе к югу. Нижняя граница температурного диапазона зависит от материала оболочки. У одних производителей нижний предел температур -15°C, у других -25°C. Для некоторых регионов этого достаточно, для других — нет. Только один момент: на улице срок службы — не более 6 лет. При этом гарантийный срок — 2 года.

Кстати, есть специальные морозостойкие модификации. Они могут эксплуатироваться при температуре до -40°C. Такие изделия в маркировке имеют дополнительную букву «м» — ПВСм.

Масса одного метра и максимально допустимый ток

Длительно допустимый нагрев жил кабеля — до +70°C, но его лучше не допускать. Кабель и провод перегреваются, когда диаметр жилы не соответствует нагрузке. Поэтому при выборе сечения жил лучше брать с запасом — целее будет. Причем речь и не только о целостности самой проводки, но и вашего жилища.

Еще одна важная характеристика: горючесть. Провод ПВС — стойкий к распространению пламени, но только в случае одиночной его прокладки. То есть, прокладка в кабель-каналах в пожароопасных помещениях не рекомендуется.

Кабель ПВС в сравнении с ВВГ

По техническим и эксплуатационным характеристикам ВВГ превосходит резьбу ПВА, но эти модели имеют разное назначение. При прокладке электрических кабелей в доме, квартире, промышленном предприятии лучше использовать кабель ВВГ, так как именно в этом его основное предназначение.

ПВС применяется там, где ВВГ неуместен и может испортить общую картину. Или в любой другой ситуации, когда с кабелем ВВГ неудобно работать из-за его повышенной жесткости. Например, сложно представить ВВГ для включения микроволновки, утюга или фена. Это кажется смешным, крайне иррациональным, поэтому альтернативы PVS в данном случае нет.

Кроме того, ВВГ нельзя использовать при устройстве временного уличного освещения, проектировании удлинителей для подключения газонокосилки, кабелей переключения котлов и расширительных баков. Поэтому сравнивать ВВГ и ПВС по техническим параметрам нецелесообразно, так как эти проводники предназначены для решения совершенно разных задач.

Эксплуатационные характеристики и сфера применения

Для подключения электроинструмента, бытовой и оргтехники нередко применяется провод ПВС. Назначение определенной модификации зависит от ее сечения. Модели с малым сечением подходят для маломощных приборов, а с большим — для стиральных машин, болгарок и другого мощного оборудования. Кабель ПВС пригоден для прокладки в труднодоступных участках благодаря своей гибкости, однако, он имеет ограниченный ресурс.

Применение гибких проводов ПВС оправдано в различных электронных устройствах. За счет устойчивости к широкому диапазону температур, он используется даже на улице. Его часто применяют для подключения садовой техники на даче — газонокосилок, насосов, электропил.

Этот электрический шнур часто используют при устройстве внутренней проводки внутри здания. В таком случае требуется спаять смотанные жилы в местах подсоединения к распределительным коробкам и розеткам. Данная операция не является трудоемкой, однако способна отнять много времени и увеличить продолжительность монтажных работ.

Провод ПВС технические характеристики, строение, применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных наподключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей.

Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточномколичестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2 и одна заземляющая сечением 0,75 мм2.

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77.

Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя.

Цвет изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму.

ПВС расшифровка

отсутствие в начале аббревиатуры буквы А означает, что провод медный;
П — провод;
В — изоляция из ПВХ пластиката ;
С — обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах.

Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

ПВСнг(А)-LS — то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
ПВС-Тнг(А)-LS — то же что и ПВСнг(А)-LS, но облегченный;
ПВС-ТТнг(А)-LS — то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
ПВС-ТSнг(А)-LS — тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.
