Провод пвс. виды и устройство. характеристики и применение

Область применения и свойства

Провод ПВС пользуется большой популярностью благодаря своим неплохим эксплуатационным свойствам. В сравнении с другими марками кабелей он способен предложить немало значительных преимуществ:

Легкость установки своими руками позволила кабелю получить большое распространение при ремонте различных электроприборов.
Хорошие эксплуатационные характеристики дали возможность применять провод даже вне помещений, включая их в состав наружных электросетей. Часто дачники используют его в садоводстве.

С 2001 года согласно ПЭУ в жилых помещениях освещение допускается реализовывать только за счет медных кабелей, исходя из этого ПВС и ПВСП провода стали использоваться еще шире.
Присутствие дополнительной оболочки с гибкой структурой кабеля дают возможность пользоваться изделием в качестве удлинителя и переносок.

Не менее часто ПВС используется и при работе и подключении разного рода электроинструмента, будь то ленточный гриндер или электрорубанок.
Одним из главных преимуществ провода выступает его гибкость, которая достигается за счет структуры жил. При этом изгибание кабеля под любым углом не вызывает проблем благодаря большому числу небольших проволок.

Различные цвета жил кабеля значительно упрощают процесс установки. По этой же причине выполнять ремонт провода ПВС, при центральном повреждении, значительно легче, опираясь на цветовую маркировку.
Благодаря защитной оболочке жилы кабеля становятся менее восприимчивыми к разного рода механическим воздействиям.

Единственным недостатком по сравнению с другими алюминиевыми изделиями выступает его повышенная стоимость.

Расшифровка маркировок кабелей разного типа

Приводим вашему вниманию расшифровку букв, содержащихся в названиях моделей и типов кабелей:

А – жила на основе алюминия;
Б – бронированное изделие;
В – простая изоляция из бумаги:
П – изоляция на основе ПВХ;
ПС – наличие изоляции на основе ПВХ с использованием самозатухающего полиэтилена;
Г – изоляция отсутствует;
ШВ – оболочка имеет плоскую форму и сделана на основе ПВХ;
ПВ – оболочка имеет в составе ПВХ и вулканизированную резину;
НГ – кабель не горит;
Р – резиновая изоляция;
КГ – кабель гибкий;
БПИ – провода, оснащенные бумажной прослойкой между жилами, которая пропитана негорючим веществом;
Ф – шнур силовой;
С – изоляция целиком состоит из свинца или же содержит в составе свинец в большом количестве.

Благодаря данным расшифровкам вам будет гораздо проще понять, как подобрать тот или иной кабель для определенных целей и условий. Также вы сможете понимать, чем отличается один типа провода от другого.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

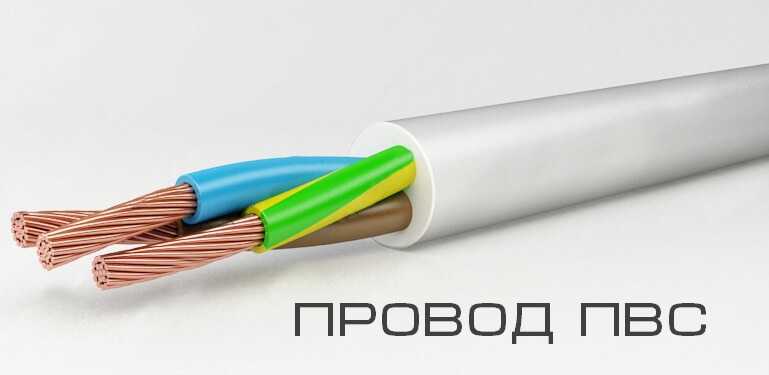

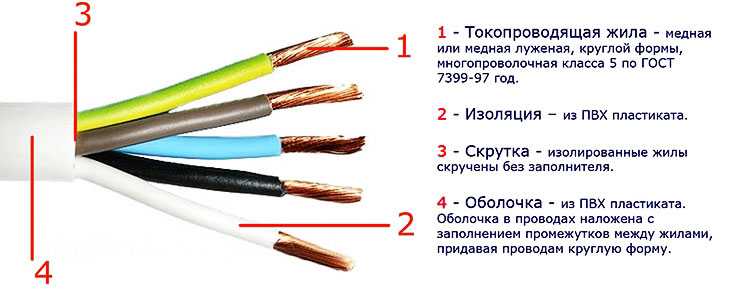

Строение провода ПВС

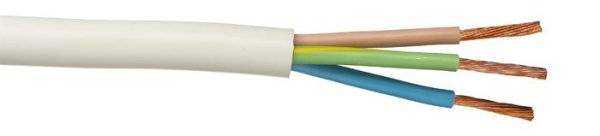

Провод ПВС представляет собой скрученные между собой медные изоляционные жилы, заключенные в оболочку из ПВХ. Эти жилы также помещены в общую поливинилхлоридную оболочку. Форма сечения провода – круглая. В состав изолирующего материала включены специальные добавки. Они выполняют защитную функцию (в случае возгорания не поддерживают процесс горения).

Одна медная жила состоит из нескольких тонких проволок. В результате их скручивания образуется жгут. Согласно ГОСТу 22483-77 класс жил не может быть ниже 5. Данный стандарт также регламентирует и толщину проволок, образующих жилу каждого отдельного сечения. Стандартный провод ПВС имеет жилы сечением 1 мм2. Согласно действующим стандартам диаметр используемых для ее создания проволок не может быть меньше 0,21 мм.

Согласно нормативу ГОСТ 7399-97 провод ПВС имеет 4 варианта исполнения: двух-, трех-, четырех- и пятижильный. Площадь сечения может быть в пределах от 0,75 мм2 до 16 мм2. Кабели с максимальным сечением выпускаются только на кабельных заводах.

В ГОСТ 7399-97 представлены нормативы, согласно которым сечение провода ПВС должно быть в пределах 0,75-2,5 мм2. Скручивание жил должна иметь левое направление. При выполнении «скрутки» заполнитель не используется.

В большинстве случаев изоляция выполняется с использованием разных по цвету материалов. Такой подход позволяет значительно облегчить выполнение электромонтажных работ. Изоляция жил может быть следующих цветов: синий, коричневый, белый, красный, зеленый, желтый, желто-зеленый и др.

Например, для маркировки фазных проводников принято использовать коричневый, белый, красный цвета. Для нулевых проводников используют синюю и голубую маркировку. Для заземления используют провода желто-зеленого цвета.

Для окрашивания общей изолирующей оболочки может быть использован абсолютно любой цвет.

Самый верхний слой – оболочка ПВХ. Для ее наложения используется метод экструзии. При одиночной укладке такая оболочка не будет поддерживать горение. Она заполняет промежутки, образовавшиеся между жилами, и делает форму провода круглой. Максимальный эксцентриситет ПВХ изоляции – 10%.

Каким нормативным документом регламентируется использование провода ПВС?

Компании, занимающиеся выпуском проводов ПВС для отечественного рынка, должны руководствоваться требованиями, указанными в межгосударственном ГОСТ 7399-97.

Разделы данного ГОСТа включают в себя всю самую важную информацию относительно сортамента, электрических и механических характеристик, перечня проводимых испытаний, требований безопасности и т. д.

Какими нормативными документами регламентируется использование

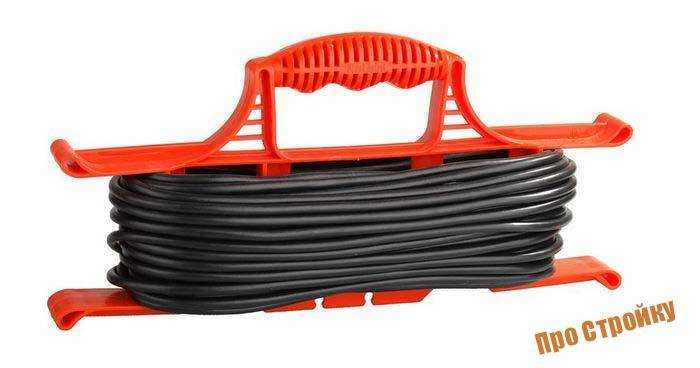

Бытовой удлинитель При изготовлении ПВС руководствуются требованиями ГОСТ 7399-97. Раздел включает основную информацию о сортаменте, перечень испытаний, требования безопасности. Технический стандарт регламентирует основные механические и электрические пороговые данные. Производитель может изменять отдельные конкретные цифры в указанных допустимых пределах.

В соответствии с ГОСТом провод по количеству жил может иметь 4 варианта исполнения. Площадь сечения жил варьируется от 0,75 до 16 мм2. Продукция с максимальными параметрами выпускается только кабельными заводами.

По нормам, скрутка провода 0,75–2,5 мм2 должна быть выполнена в левом направлении, без заполнителя.

Сфера применения и особенности ПВС

Провод ПВС технические характеристики, строение, применение

Эксплуатационные и технические характеристики

Рекомендованная сфера использования ПВС кабелей – различные соединения электрического оборудования: подвижные и неподвижные. Отличительной особенностью является его отличная гибкость, что позволяет использование в условиях многократных перегибов.

П – провод (хотя также его можно назвать и кабелем);
В – жилы проводов покрыты поливинилхлоридом, как и внешняя оболочка;
С – соединительный – эта литера показывает, где рекомендовано использовать провод.

Назначение этого кабеля исключает его использование при монтаже внутренней электропроводки, хотя напрямую такого запрета в ГОСТах или требованиях ПУЭ не прописано.

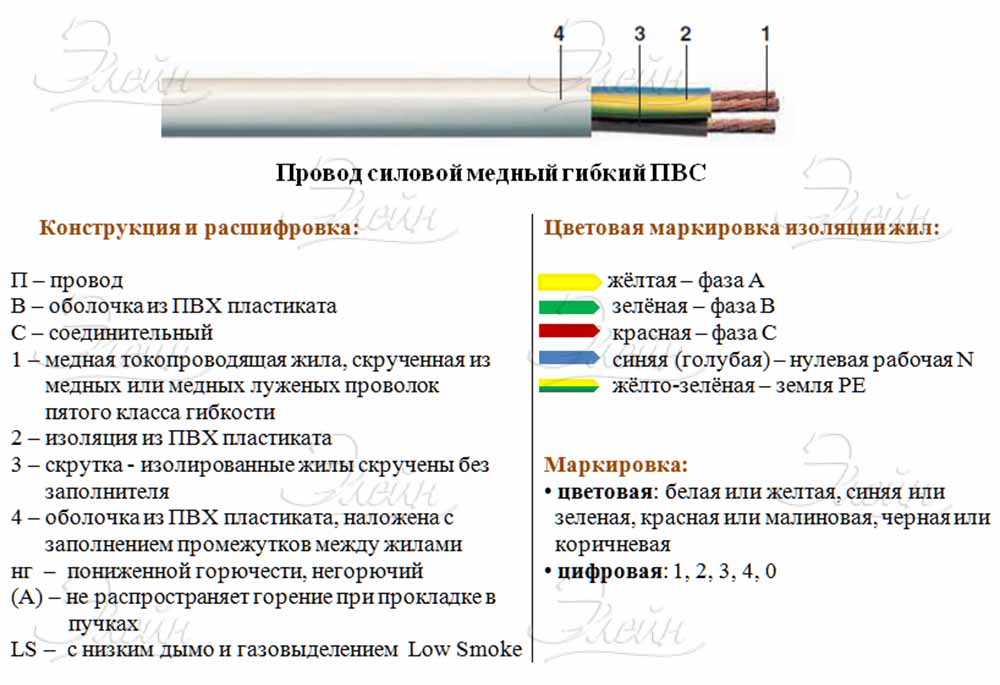

О чем говорит маркировка

Наружная оболочка – чаще всего белая, но нет никаких препятствий для ее изготовления в других цветах – черного, красного серого синего и т.п.
Заземляющий проводник подключается к проводу желто-зеленого цвета.
Для подключения нулевого провода используется синий цвет.
Все остальные цвета используются для подключения фазы – одной или нескольких.

На наружной оболочке производителем наносится маркировка в следующем виде: ПВС X*Y, где X показывает количество жил в кабеле, а Y – размер их поперечного сечения в мм².

Двухжильные – ПВС 2*(0,5-6)
Трехжильные – ПВС 3*(0,75-10)
Четырехжильные – ПВС 4*(0,75-10)
Пятижильные – ПВС 5*(0,75-10)
Семижильные – ПВС 7*(1-2,5)

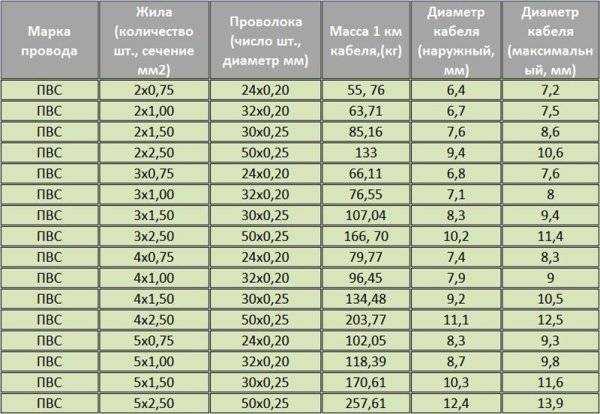

Остальные физические характеристики показаны в таблице на рисунке:

Технические характеристики ПВС

Рабочее напряжение – 660 Вольт.
Гарантия от производителя – 2 года с момента начала эксплуатации.
Температура использования, при которой изоляция провода сохраняет свои свойства – от -25 до +40С°. Есть морозостойкая разновидность кабеля, с маркировкой «Y», которая может функционировать при -40С°. Изоляция должна выдерживать долговременный нагрев до +70С° и кратковременный до +80. Так как кабель может использоваться на движущихся механизмах, то все это относится и к разрешенной температуре монтажа.
Количество жил – 2-7.
Уровень влажности, при котором может использоваться провод – 98%.
Срок службы – 2019 часов при монтаже в качестве электропроводки и 12000 часов при использовании для подключения электрооборудования.
Устойчивость к деформации, при перегибах в обе стороны с радиусом от 6 см – 30000 циклов.
Длина бухты провода при продаже – 30 и 200 метров.
Диэлектрические испытания проводятся переменным напряжением в 2019 Вольт – кабель должен выдерживать его в течение 5 минут.

Как видно, у провода ПВС все технические характеристики рассчитаны на достаточно большие нагрузки, электрические и механические, Этого с лихвой хватает для бытового использования, но выбирая подходящий провод все равно всегда надо производить тщательные вычисления сечения жил.

Для чего используется провод ПВС смотрите в этом видео:

Дополнительные характеристики

Кроме стандартного исполнения кабеля ПВС, у него есть разновидности для использования в условиях повышенной пожароопасности с соответствующей маркировкой ПВСнг-LS:

нг в маркировке определяет негорючий тип изоляции;
LS – показывает что используется изоляция с пониженным дымовыделением при горении.

Иногда аббревиатуру ПВС могут перепутать с созвучной – ППС, но кроме похожего звучания названий эти кабели ничем друг на друга не похожи. Что такое провод ППС, хорошо знают электрики высоковольтники – по своим техническим характеристикам этот провод создан для транспозиции экранов кабелей и сечение самого маленького из них составляет 70 мм². Их использует служба релейной защиты распределительных подстанций и с бытовыми нуждами такие провода не пересекаются.

Коротко о главном

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Описание и технические характеристики

Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.

Маркировка

На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:

«П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
«П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
«В» – в качестве защитной изоляции используется поливинилхлорид;
«ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.

Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.

Конструкция

Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.

В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.

Номинальное сечение жилы, кв. мм	Внешние габариты, высота x ширина, мм	Расчетный вес 1 км, кг
Две жилы	Три жилы	Две жилы	Три жилы
0,75	2,6×6,4	2,6×10,2	21,9	32,2
1	2,8×6,8	2,8×10,8	29,5	39,8
1,5	3,3×7,8	3,3×12,3	39,8	58
2,5	3,9×9,0	3,9×14,1	62,0	89,3
4,0	4,4×10,0	4,4×15,6	92,4	131,8

Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.

Электрические параметры

Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.

В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.

Сечение жилы, кв. мм	0,75	1,0	1,5	2,5	4,0
Активное сопротивление на 1 км (+20 гр. Цельсия), Ом	24,5	18,1	12,1	7,41	4,61
Диаметр жилы, мм	0,99	1,15	1,4	1,8	2,26
Мощность/ток, кВт/А (1 провод)	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36
2 провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34
3 провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31
4 и больше проводов	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27

Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:

отсутствие вмятин или утолщений;
плотность прилегания к медной жиле;
возможность быстрого и легкого демонтажа;
устойчивость к грибку и плесени;
не поддерживает ли горение при одиночной прокладке.

Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.

Требования по температуре

Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:

обычная эксплуатация – от -50 до +50;
допустимая максимальная температура без образования дефектов – +70;
максимальная температура без растрескивания – +150;
длительная аварийная эксплуатация до 8 часов – +80;
максимальная температура при коротком замыкании не более 4 секунд – +160;
минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
устойчивость при относительной влажности 100% – +35 гр. Цельсия.

Это интересно: Алюминиевая проводка — нагрузка, срок службы, плюсы и минусы

Кабель ПВС в сравнении с ВВГ

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).

Если завод получает ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Подписка на рассылку

Провод ПВС: технические характеристики

Провод ПВС. Чтоб понять, давайте расшифруем аббревиатуру: «П» – означает «провод»; «В» — означает «поливинилхлоридная изоляция»; «С» — значит «соединительный».

Как видим, провод ПВС — это соединительный провод в ПВХ-изоляции.

Какова ситуация на рынке? Сегодня там имеется масса вариантов самых разнообразных проводников. В том числе и среди проводов ПВС. Они могут разнится как по количеству токопроводящих жил, сечению и весу, так и по компании-производителю.

Чтобы четко понимать, для каких работ какой провод предназначен – нужно разобраться с техническими характеристиками провода ПВС и сферой его применения.

Сравнение технических характеристик

Описание

Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:

П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
С – соединительный. Функциональное назначение.

Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:

Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
Черный, коричневый, красный – так принято маркировать фазную жилу.
Синий – нулевой.

В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.

Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.

Характеристики

При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность. При этом необходимо соблюдать правила соединения отдельных отрезков проводки

Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки

При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.

Технические характеристики кабеля ПВС, общие для всех типов изделий:

Максимальная величина напряжения — 450 В.
Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.

Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.

Применение

Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.

Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.

Характеристики провода ПВС (ГОСТ 7399-97)

Провод ПВС – формально, провод довольно узкого назначения. Специалисты определяют ПВСкак провод, предназначенный для разъемных и временных соединений силовой нагрузки. Однако в быту мы очень часто встречаемся с ПВС: с его помощью подключаются к сети практически все приборы-потребители электроэнергии, которые требуют разъемного соединения (под этим страшным словосочетанием скрываются вилка и розетка).

Универсальность ПВС в качестве провода заключаются в его удобстве и универсальных характеристиках: высокой гибкости и большой износостойкости. ПВС можно гнуть как угодно: он выдержит большую нагрузку, как на излом, так и на разрыв.

Механическая нагрузка, которую «терпит» ПВС при его постоянном использовании, довольно велика. Чтобы хотя бы примерно представить себе масштабы бедствия, которое каждодневно терпит этот провод, подсчитайте, сколько раз за день вы наезжаете колесиком офисного кресла на провод от компьютера, идущий к сети. Этот провод и есть яркий пример ПВС-«мученика». Высокая способность изгибаться – тоже одна из основных особенностей этого провода, которая определяет его популярность. Вспомните, как вы закручиваете вокруг фена провод, чтобы он не занимал много места. Ввиду указанных требований к гибкости и прочности провода ПВС, материал внешней изоляции для него требует большой износостойкости.

Таким образом, определим ПВС как провод со скрученными медными жилами с ПВХ изоляцией, с ПВХ оболочкой, гибкий, на напряжение до 380 В для систем 380/660 В.

ПВСн– тот же провод, однако, непредназначенный для армирования неразборной арматурой.

Как выбрать подходящий кабель

При выборе ПВС-провода в первую очередь следует обратить внимание на количество и диаметр жил, допустимые условия эксплуатации. Подбор кабеля следует осуществлять, отталкиваясь от мощности подключаемого с его помощью электроприбора. Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления

Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель

Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления. Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель.

Также при покупке следует обязательно удостовериться в целостности и надлежащем качестве изготовления изоляции, которая не должна разрываться и повреждаться от прикосновений, так как зачистить настоящий качественный кабель удается только с использованием специального либо подручного инструмента. Если изоляция не может выдержать не самой сильной механической нагрузки, то кабель будет не только долго не прослужит, но и будет опасным.

На образце от производителя следует проверить надлежащее качество скрутки самой жилы. На ней не должны присутствовать пятна, обрывы, изменения цвета и другие видимые глазу дефекты. Маркировка, присутствующая на кабеле, также может многое рассказать о характеристиках изделия. Процентное содержание меди в жилах, а также ее постоянно изменяющаяся цена на рынке, существенно влияют на стоимость провода.

Правильный подбор ПВС-кабеля является важнейшим фактором безопасной и эффективной эксплуатации оборудования, инструмента или бытовой техники. Если при выборе изделия возникли какие-либо затруднения, лучше обратиться за помощью к консультантам магазина, которые обязательно проинформируют о тех или иных нюансах продукции, чем приобрести не подходящий для условий эксплуатации ПВС-провод.

Зачистка провода ПВС должна выполняться специальным инструментом или подручными средствами

Расшифровка и применение

Большинство специалистов, работающих с электричеством, знают, что означает ПВС провод. Расшифровка этой аббревиатуры трактуется так:

П — принадлежность к категории проводов.
В — наличие внешней виниловой оболочки (в этом случае из поливинилхлорида).
С — принадлежность к силовому классу.

В маркировке проводников этого типа используются дополнительные буквенные и цифровые сочетания, отражающие конструктивные особенности и функциональные свойства отдельных изделий. Чаще всего встречаются следующие обозначения:

а — наличие алюминия в составе;
б — наличие брони;
г — отсутствие изоляции;
л — проводник из лужёной меди;
т — повышенная стойкость к влажности, называющаяся «тропическим» исполнением.
пс — оболочка из полиэтилена с поливинилхлоридом;
пв — оболочка из резиновой массы и ПВХ.

Маркировка всегда наносится на наружную поверхность проводника. Кроме букв, она может содержать цифры 2, 3, 4 или 5. Они указывают на то, какое количество жил использовалось при его производстве. После количества жил ставится знак x и далее следует другая цифра (это может быть 0,75, 1,00, 1,50, 2,50), обозначающая сечение провода.

Категория электрических проводников типа ПВС нашла широкое применение в разных сферах. Чаще всего с их помощью проводится:

подключение бытовых электроприборов (таких как холодильники, микроволновки, утюги и прочее);
соединение элементов электрической сети, рассчитанных на номинальное напряжение 380 В;
монтаж проводки в помещениях жилого и бытового назначения;
подключение малого сельскохозяйственного оборудования.

Несмотря на большие возможности использования ПВС кабеля, он имеет некоторые недостатки. Главным из них считается неудобство прокладывания проводки скрытого типа. Круглая форма препятствует его плотной укладке под штукатурку.

Конструкция

Если рассматривать устройство провода ПВС, то он состоит из нескольких частей:

Жила токопроводящая — изготовлена из прочной меди пятого класса. Производится в соответствии с ГОСТ 22483.
ПВХ-изоляция — в соответствии с принятыми стандартами для каждой токопроводящей компоненты подбирается свой цвет.
Оболочка — заполняет пространство между изолированными компонентами, формируя изделие с круглым сечением.

Медные жгуты покрыты изоляционным слоем и не имеют наполнителя. Если кабель пятижильный, разрешается скручивать их вокруг сердечника. Изоляция выполняется из поливинилхлоридного пластика, выпускаемого в различных расцветках. Преимущество проводов ПВХ — в случае пожара изоляционный материал не вызывает распространение огня. Конечно, при серьезном пожаре он загорится, но не будет поддерживать горение.
