Как проверить резистор мультиметром на исправность?

цифровая электроника вычислительная техника встраиваемые системы

Как узнать сопротивление сгоревшего резистора

Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века. Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.

Несмотря на кажущуюся невозможность определения сопротивления сгоревшего резистора, его номинал все же можно узнать. При этом существуют три метода определения сопротивления.

Первый метод. Сначала уберите внешнее покрытие, которое, скорее всего, уже находится в обугленном виде. Очистите обгоревшую секцию резистора, где какая-либо проводимость уже исчезает. Измерьте сопротивление от одного конца резистора до поврежденного участка. Затем измерьте сопротивление от поврежденного участка до другого конца резистора. Сложите эти два измеренных сопротивления. Это будет приблизительное значение сожженного резистора. Для немного более точного значения итогового сопротивления можно добавить к этой сумме небольшое значение сопротивления сожженного участка. Предположим, что значение сожженного резистора было 1 КОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 КОм.

Второй метод. Этот метод также может быть использован для определения значения резистора, а также он может применяться на подключенных резисторах в цепи в случае, если вы не знаете о цветовом кодировании резисторов, то есть что означают полоски на резисторе. Следует отметить, что резистор должен подавать хоть какие-то признаки жизни, то есть он не должен быть полностью выгоревшим. Итак, сначала подключите резистор к мультиметру и измерьте падение напряжения на интересующем резисторе. Теперь измерьте ток, текущий через резистор. Умножьте оба значения, и вы получите мощность резистора, поделите напряжение на ток, получите сопротивление (закон Ома).

Третий метод. Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы, и у вас есть набор резисторов с той же мощностью, что и сгоревший резистор. Начните с высокого значения сопротивления и временно подключите такой резистор вместо сгоревшего резистора. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое напряжение, то вы нашли искомое сопротивление. Если же нет, то продолжайте уменьшать значение резистора, пока не удовлетворитесь работой схемы.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А

Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели). Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
Величина минимального сопротивления, у модели С831 это 2,6 Ом

Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Читать также: Сколько масла заливать в двигатель газели

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов

Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

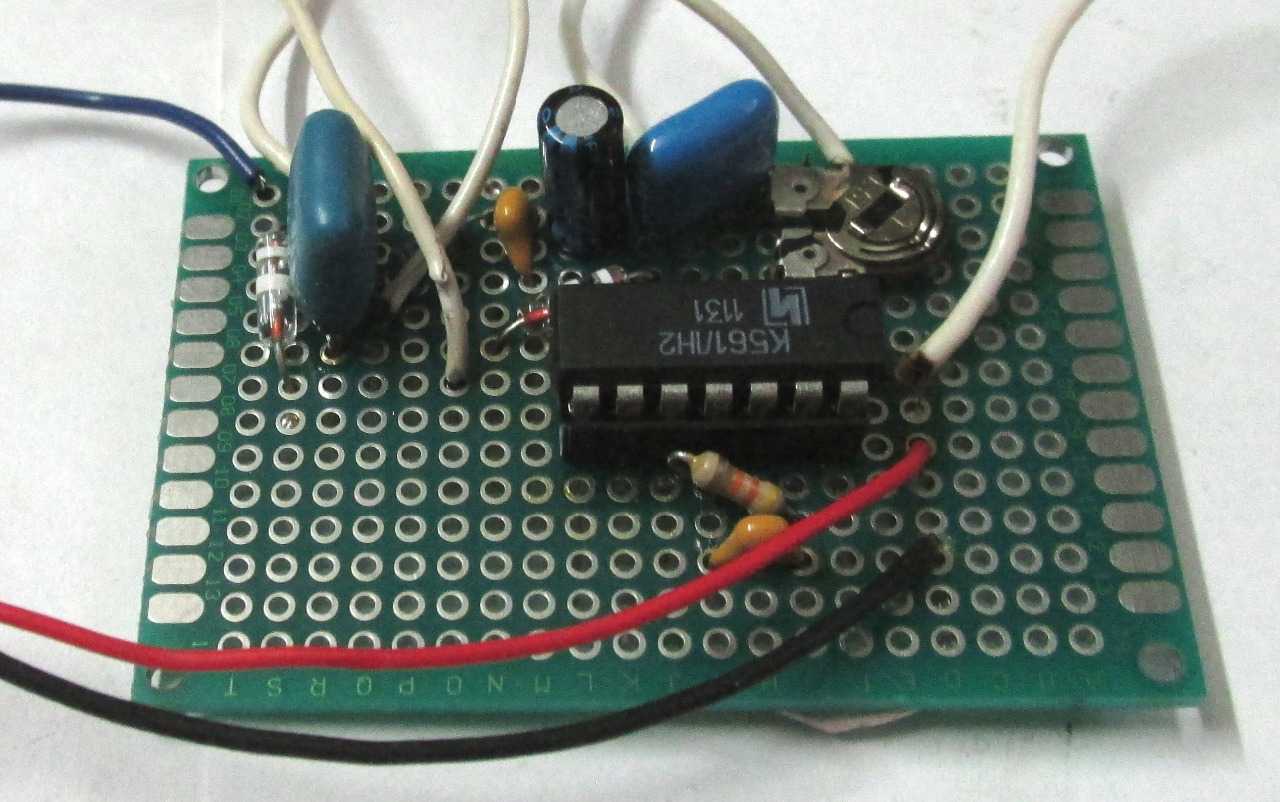

Проверка отдельных деталей

Разберем несколько деталей, при поломке которых выходит из строя схема, а вместе с этим и все оборудование.

Резистор

На различных платах данную деталь применяют довольно часто. И так же часто при их поломке происходит сбой в работе прибора. Резисторы несложно проверить на работоспособность мультиметром. Для этого необходимо провести измерение сопротивления.

При значении, стремящемся к бесконечности, деталь следует заменить. Неисправность детали можно определить визуально. Как правило, они чернеют из-за перегрева. При изменении номинала более 5%, резистор требует замены.

Диод

Проверка диода на неисправность не займет много времени. Включаем мультиметр на замер сопротивления. Красный щуп на анод детали, черный на катод – показание на шкале должно быть от 10 до 100 Ом.

Переставляем щупы мультиметра, теперь минус (черный щуп) на аноде – показание, стремящееся к бесконечности. Эти величины говорят об исправности диода.

Катушка индуктивности

Плата редко выходит из строя по вине этой детали. Как правило, поломка случается по двум причинам:

витковое короткое замыкание;
обрыв цепи.

Проверив значение сопротивления катушки мультиметром, при значении менее бесконечности – цепь не оборвана. Чаще всего, сопротивление индуктивности имеет значение в несколько десятков омов.

Определить витковое замыкание немного труднее. Для этого прибор переводим в сектор измерения напряжения цепи. Необходимо определить величину напряжения самоиндукции.

На обмотку подаем небольшой по напряжению ток (чаще всего используют крону), замыкаем ее с лампочкой. Лампочка моргнула – замыкания нет.

Шлейф

В этом случае следует прозванивать контакты входа на плату и на самом шлейфе. Заводим щуп мультиметра в один из контактов и начинаем прозвон. Если идет звуковой сигнал, значит, эти контакты исправны.

При неисправности одно из отверстий не найдет себе «пару». Если же один из контактов прозвонится сразу с несколькими – значит, пришло время менять шлейф, поскольку на старом короткое замыкание.

Микросхема

Выпускается большое разнообразие этих деталей. Замерить и определить неисправность микросхемы с помощью мультиметра достаточно тяжело, наиболее часто используют тестеры pci.

Мультиметр не позволяет провести замер, потому что в одной маленькой детали находится несколько десятков транзисторов и других радиоэлементов. А в некоторых новейших разработках сконцентрированы миллиарды компонент.

Определить проблему можно только при визуальном осмотре (повреждения корпуса, изменение цвета, отломанные выводы, сильный нагрев). Если деталь повреждена, ее необходимо заменить.

Нередко при поломке микросхемы, компьютер и другие приборы перестают работать, поэтому поиск поломки следует начинать именно с обследования микросхемы.

Тестер материнских плат – это оптимальный вариант определения поломки отдельной детали и узла. Подключив POST карту к материнке и запустив режим тестирования, получаем на экране прибора сведения об узле поломки. Выполнить обследование тестером pci сможет даже новичок, не имеющий особых навыков.

Стабилизаторы

Ответ на этот вопрос, как проверить стабилитрон, знает каждый радиотехник. Для этого переводим мультиметр в положение замера диода. Затем касаемся щупами выходов детали, снимаем показания. Меняем местами щупы и выполняем замер и записываем цифры на экране.

При одном значении порядка 500 Ом, а во втором замере значение сопротивления стремится к бесконечности – эта деталь исправна и годится для дальнейшего использования.

На неисправной — величина при двух измерениях будет равна бесконечности – при внутреннем обрыве. При величине сопротивления до 500-сот Ом – произошел полупробой.

Но чаще всего на микросхеме материнской платы сгорают мосты – северный и южный. Это стабилизаторы питания схемы, от которых поступает напряжение на материнку.

Определяют эту «неприятность» достаточно легко. Включаем блок питания на компьютере, и подносим руку к материнской плате. В месте поражения она будет сильно нагреваться.

Одной из причин такой поломки может быть полевой транзистор моста. Затем проводим прозвонку на их выводах и при необходимости заменяем неисправную деталь. Сопротивление на исправном участке должно быть не более 600 Ом.

Методом обнаружения нагревающего устройства, определяют короткое замыкание (КЗ) на некоторых деталях платы. При подаче питания и обнаружения участка нагрева, кисточкой смазываем место нагрева. По испарению спирта определяется деталь с КЗ.

Что такое резистор

В русской научной литературе электрорезиторы часто называют просто «сопротивление». Из этого наименования сразу же становится понятно его предназначение — сопротивляться действию электрического тока. Резистор является пассивным электроэлементом, так как под его действием ток только уменьшается, в отличие от активных элементов, которые повышают его действие.

Из закона Ома и второго закона Кирхгофа следует, что если ток протекает через резистор, то его напряжение падает. Величина его равна силе протекающего тока, умноженной на сопротивление резистора.

Важно! Условное обозначение резистора на схемах — это прямоугольник, так что это легко запомнить. В зависимости от вида резистора он изображается как прямоугольник с обозначением внутри. Резисторы подразделяют по методу монтажа

Они бывают:

Резисторы подразделяют по методу монтажа. Они бывают:

Выводными, то есть монтируются сквозь микросхему с радиальными или аксиальными выводами-ножками. Этот вид использовался повсеместно несколько десятков лет назад и сейчас используется для простых устройств;
SMD, то есть электрорезисторы без выводов. Они имеют лишь незначительно выступающие ножки, поэтому они монтируются в саму плату. В современных приборах чаще всего используют именно их, так как при автоматической сборке платы конвейером это выгодно и быстро.

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации.

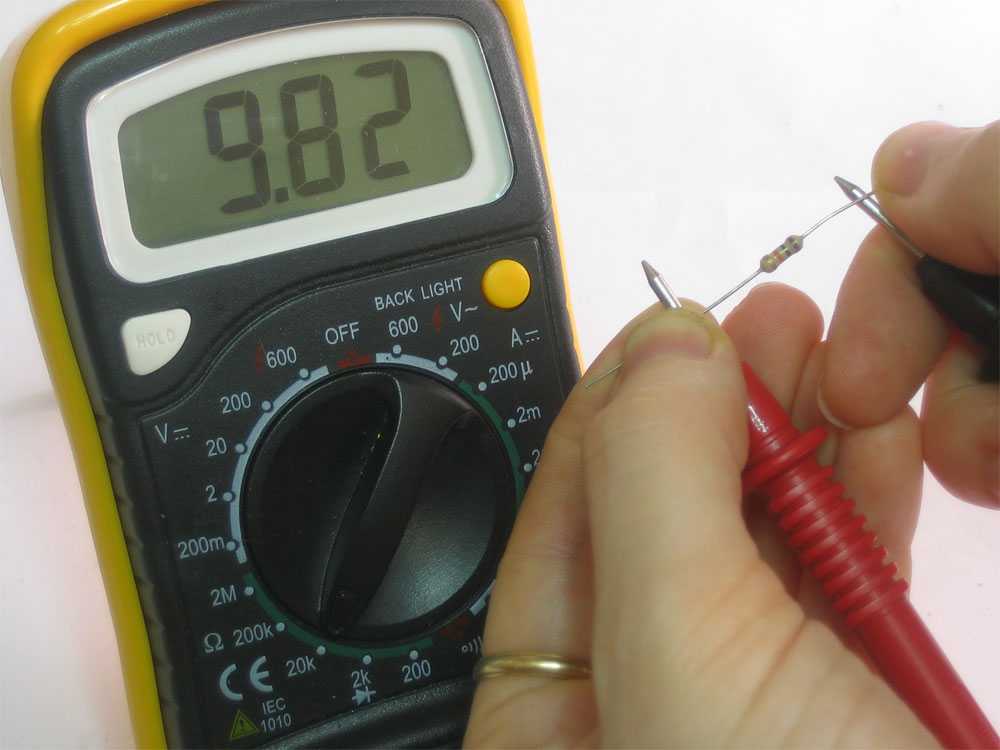

Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет

Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы

Маркировка номиналов

Устройство потенциометра

Для понимания самой процедуры проверки потенциометра, необходимо знать его устройство. Потенциометр является элементом, имеющим три вывода и рукоятку регулировки сопротивления. Устройство переменного резистора включает в себя ползунок, скользящий по резистивному слою. Два из трех выводов являются концами этого слоя. А третья ножка-вывод присоединена к ползунку.

Для того, чтобы измерить максимальное сопротивление потенциометра, замеряют сопротивление на выводах от резистивного покрытия. После подключения мультиметра, на дисплее отобразится номинальное сопротивление. Для замера сопротивления, которое установлено в данный момент, зажимы проводов измерительного прибора соединяют с одним выводом от резистивного слоя и с выводом ползунка. При этом будет показано сопротивление на одном из краев движка.

Если мультиметр показывает сопротивление, которое стремится к бесконечности, значит потенциометр неисправен. Чаще всего встречаются такие поломки, как:

отгорание концов потенциометра;
изнашивание резистивного материала;
потеря контакта между ползунком и покрытием.

Узнать, что причина кроется в потере контакта можно, поворачивая ручку потенциометра. В одном из положений контакт обычно устанавливается и сопротивление приходит в норму. Хотя сейчас предпочтение отдают цифровым мультиметрам, производить проверку контакта потенциометра лучше аналоговым прибором. Стрелка четко определит момент потери и появления соединения ползунка, и резистентного покрытия.

Наряду с обычными, трехвыводными, потенциометрами в электроприборах используются стерео, или шестивыводные переменные резисторы. Принцип их проверки аналогичен элементам, имеющим 3 ножки.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

https://youtube.com/watch?v=x9iF7Pwccls

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

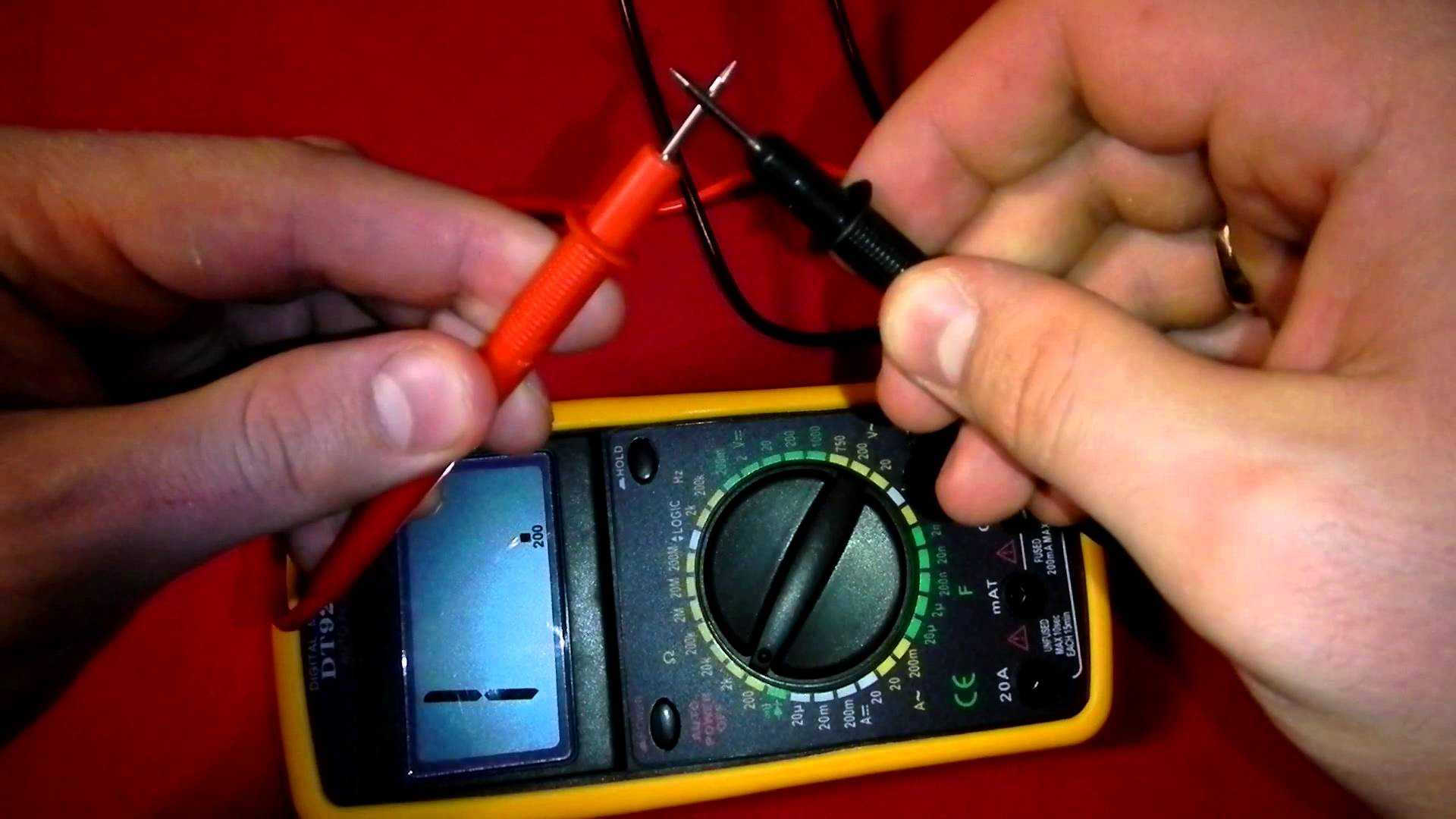

Настройка мультиметра

Для того чтобы измеритель показал правильные значения, нужно его подготовить к работе. Мультиметр может измерять большое количество электротехнических величин:

Напряжение постоянное и переменное;
Силу тока;
Сопротивление;
Частоту.

А также им можно проверять диоды, транзисторы и конденсаторы. Мультиметр можно настроить на проверку различных уровней значений, от миллиом до гигаом, необходимо только выбрать правильный предел измерения.

https://youtube.com/watch?v=mL7XNOpDoRI

Цифровой прибор

Настройка измерительного прибора, имеющего цифровую шкалу, отличается от настройки стрелочного аналогового прибора. Цифровые мультиметры могут настраиваться ручкой, переключающей режимы, а могут кнопками выбора режима. Иногда измеритель сам определяет уровень сигнала и этот параметр не нуждается в настройке. Но в большинстве случаев необходимо выполнить такой порядок действий для подготовки к измерениям:

Правильно установить щупы в гнезда: красный — в отверстие, маркированное U, Ω, Hz, а черный — в гнездо с надписью COM;
Выбрать режим измерения. Выбирается ручкой на панели мультиметра или нажатием соответствующей кнопки. Обозначение должно быть Ом или Ω;
Выбрать уровень проверяемого сигнала. Производится это также ручкой либо несколькими нажатиями кнопки;
Правильно присоединить сопротивление к щупам измерителя

Важно, чтобы ничто не вносило погрешностей в проверку. Металлических концов щупов и выводов резистора касаться пальцами категорически запрещено, так как это изменит показания.

Аналоговый измеритель

Такой прибор обычно имеет сразу несколько шкал, показания на которых отображаются стрелкой. Для того чтобы определить, по какой из шкал снимать показания, нужно установить определяемую величину измерения ручкой на передней панели и выбрать её характер: постоянный, переменный ток или напряжение, или же сопротивление (в омах или килоомах) переключающимися кнопками. Каждая из шкал подписана, так что нужно просто найти соответствующую выбранному измерению надпись и по ней вести отсчет показаний.

Для измерений также нужно верно подключить щупы в правильные гнезда с надписью Ω и COM. При необходимости произвести подстройку нуля специальной ручкой. Для этого при замкнутых контактах щупов посмотреть, находится ли стрелка прибора на нуле. Если есть отклонение, то отрегулировать его вращением ручки с надписью «Подстр. нуля».

Способы проверки

Симисторы могут быть высоковольтными (силовыми). Такие используются на распределительных участках. Слаботочные радиоэлементы предназначены для впайки в платы. Существует 4 способа проверки:

Цифровым мультиметром.
На стенде.
С помощью батарейки-лампочки.
Тиристорным тестером.

Самый простой и доступный способ — это проверка мультиметром, так как этот прибор есть у каждого радиолюбителя. Сначала следует заняться распиновкой контактов. Цоколевку современных радиоэлементов можно отыскать в интернете. У симистора наименование контактов условное. Анод или катод может быть основным выводом или управляющим электродом. Для определения цоколевки деталей необходимо:

На листе бумаге начертить вид сверху элемента с тремя выводами.
Мультиметр установить в режим прозвонки. Подвести щупы к паре контактов. Симистор находится в закрытом состоянии, соответственно анод и катод не должны прозваниваться.
Поменять полярность щупов. Сигнал при этом должен отсутствовать.
Определив нужную пару выводов, их надо подписать на схеме буквами «А» и «К».
После определения анода и катода третьим выводом будет управляющий электрод. Подписать его следует как «У».
На корпусе поставить точку маркером или корректором, чтобы случайно не перепутать, где верх, а где низ.

Имея цоколевку, проверить симистор мультиметром не составит большого труда. Если деталь уже эксплуатировалась или хранилась в нерабочем состоянии, ее необходимо подготовить. Ведь силовые выводы могли окислиться. Из-за этого измерения будут неточными. Поэтому выводы надо почистить перед тем, как прозвонить симистор мультиметром.

Проверка радиоэлемента осуществляется в такой последовательности:

Проверить на пробивание p-n переход. Щупы мультиметра следует приложить к силовым выводам. Если симистор исправен, на табло прибора должна высветиться 1. Ноль свидетельствует о пробитии перехода. На некоторых тестерах цифры могут заменяться буквами, например, OL обозначают большое сопротивление, что также свидетельствует о исправности радиоэлемента. В нерабочем состоянии симистор закрыт, поэтому сопротивление p-n перехода большое и сигнал не проходит. Соответственно переход не пробит.
Проверить управляющий электрод. Тестер надо переключить на режим измерения сопротивления (диапазон до 2 тыс. Ом). Приложить щупы прибора к управляющему электроду и катоду. На табло должно появиться около 500 Ом. В разных моделях симистора это значение может меняться на 100–300 единиц. Затем щупы надо приложить к аноду и управляющему электроду. На табло должна появиться «1». У исправного элемента эти контакты не должны прозваниваться.
Проверить открытие p-n перехода. Щупы поместить на силовые контакты, подать номинальное напряжение. Если на табло появится «0», значит, симистор открывается. Эту процедуру необходимо делать быстро. Кратковременное номинальное напряжение не может выработать достаточное количество тока, чтобы долго держать переход в открытом состоянии.

Последнюю проверку следуют проводить только в особых случаях, когда нельзя перепаивать радиодетали по несколько раз. Для стандартных ситуаций это делать не обязательно. Для удобства проверки радиодеталей кончики щупов тестера рекомендуется заточить.

Как проверить позистор в телевизоре: как самостоятельно починить

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Внимание! Перед проверкой элемента, необходимо подождать, пока он остынет до до комнатной температуры

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Внимание! Возможно, поврежден не сам позистор, а элемент, отвечающий за его охлаждение. Осуществляем проверку

Как самостоятельно починить

Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю размагничивания.

Если причина – намагничивание устройства, его необходимо размагнитить. Для этого устройство отпаивают от телевизора и подключают к системе размагничивания.

Но в большинстве случаев, повреждения устройства требуют его замены. Нужно выпаять старое, и впаять новое, подобное по характеристикам. Если мы выберем неправильное устройство, оно не заработает.
