Цветовая маркировка резисторов — что это такое
Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.
Какие бывают разновидности обозначения полосками
Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.
Устройства с 3 полосками
Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.
Устройства с 4 полосками
Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.
Устройства с 5 полосками
Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:
- E48 (2%) — алый цвет;
- E96 (1%) — коричневое цветовое решение;
- E192 (0,5%) — зеленый цвет;
- 0,25% — синее цветовое решение;
- 0,1% — фиолетовый;
- 0,05% — сероватый.
Шестиполосные приборы
Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:
- Коричневое цветовое решение — 100 ппм/OC.
- Алый — 50 ппм/OC.
- Желтый цвет — 25 ппм/OC.
- Оранжевое цветовое решение — 15 ппм/OC.
- Синее цветовое решение — 10 ппм/OC.
- Фиолетовое цветовое решение — 5 ппм/OC.
- Белоснежный — 1 ппм/OC.
Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.
- Коричневый — до 1 %.
- Алый цвет — не более 0,1% отказов.
- Оранжевое цветовое решение — не больше 0,01% отказов.
- Желтый — не больше 0,001% отказов за тысячу рабочих часов.
Ряды предпочтительных величин электронных компонентов
В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.
Таблица маркировки резисторов по по EIA-96 (коды номиналов)
| 01 | 100 | 25 | 178 | 49 | 316 | 73 | 562 |
| 02 | 102 | 26 | 182 | 50 | 324 | 74 | 576 |
| 03 | 105 | 27 | 187 | 51 | 332 | 75 | 590 |
| 04 | 107 | 28 | 191 | 52 | 340 | 76 | 604 |
| 05 | 110 | 29 | 196 | 53 | 348 | 77 | 619 |
| 06 | 113 | 30 | 200 | 54 | 357 | 78 | 634 |
| 07 | 115 | 31 | 205 | 55 | 365 | 79 | 649 |
| 08 | 118 | 32 | 210 | 56 | 374 | 80 | 665 |
| 09 | 121 | 33 | 215 | 57 | 383 | 81 | 681 |
| 10 | 124 | 34 | 221 | 58 | 392 | 82 | 698 |
| 11 | 127 | 35 | 226 | 59 | 402 | 83 | 715 |
| 12 | 130 | 36 | 232 | 60 | 412 | 84 | 732 |
| 13 | 133 | 37 | 237 | 61 | 422 | 85 | 750 |
| 14 | 137 | 38 | 243 | 62 | 432 | 86 | 768 |
| 15 | 140 | 39 | 249 | 63 | 442 | 87 | 787 |
| 16 | 143 | 40 | 255 | 64 | 453 | 88 | 806 |
| 17 | 147 | 41 | 261 | 65 | 464 | 89 | 825 |
| 18 | 150 | 42 | 267 | 66 | 475 | 90 | 845 |
| 19 | 154 | 43 | 274 | 67 | 487 | 91 | 866 |
| 20 | 158 | 44 | 280 | 68 | 499 | 92 | 887 |
| 21 | 162 | 45 | 287 | 69 | 511 | 93 | 909 |
| 22 | 165 | 46 | 294 | 70 | 523 | 94 | 931 |
| 23 | 169 | 47 | 301 | 71 | 536 | 95 | 953 |
| 24 | 174 | 48 | 309 | 72 | 549 | 96 | 976 |
Буквенно-цифровой код
Сопротивление резистора указывают на его корпусе либо с помощью буквенно-цифрового кода, либо с использованием цветовой кодировки. Сопротивление меньше килоома пишут без единиц измерения или добавляют спереди букву «К». Сопротивление от 1 килоома до 1 мегаома записывают с буквой «К». Сопротивления от 1 мегаома записывают добавляя букву «М».
220 — 220 Ом
К68 — 680 Ом
3,5К — 3,5 килоома
4K7 — 4,7 килоома
47K — 47 килоом
2 М — 2 мегаома
Цветовая маркировка резисторов
Для маркировки малогабаритных резисторов используют цветовой код, состоящий из цветных полосок. Существуют маркировки резисторов с использованием 4-х полос и 5-ти полос. Каждому цвету соответствует определенное число.
Цветовая маркировка размещается со сдвигом к одной из сторон резистора и декодируется слева направо. Если корпус резистора очень мал и цветовую маркировку не получается сдвинуть, то первую полосу рисуют шире, чем другие.
Цветовая маркировка резисторов — 4 полосы
Цветовая маркировка резисторов — 5 полос
Ряды предпочтительных значений для резисторов
Резисторы выпускаются с номиналами, соответствующими рядам предпочтительных значений. Эти ряды определяются стандартами, принятыми во многих странах в соответствии с международными соглашениями (МЭК 63-53).
В России таким стандартом является ГОСТ 28884-90. Он предусматривает выпуск резисторов в рядах Е3, Е6, Е12, Е24, Е48, Е96 и Е192. Ряды отличаются друг от друга шагом значений (которые следует умножить на десятичный коэффициент). А шаг зависит от допустимого отклонения, которое уменьшается с ростом цифрового индекса. Так, наименьшую погрешность (0,5%, 0,25% и 0,1%) и наименьший шаг номиналов имеют резисторы из ряда Е192.
Ряды с меньшим индексом получаются вычеркиванием из высшего ряда чётных значений. А наименьшую точность (20%) и наибольший шаг имеют ряды Е3 и Е6. В последнем содержится всего 3 номинала. И это логично – нет смысла в маленьком шаге, если следующее значение не выходит за пределы допустимого разброса. Ознакомиться с наполнением рядов можно прочитав ГОСТ. Скачать его можно в интернете.
Таблица 1. Ряды предпочтительных значений для резисторов Е24, Е12, E6, Е3.
Таблица 2. Ряды предпочтительных значений для резисторов с жёсткими допусками Е192, Е96, Е48.
Расшифровка цифровой и буквенной маркировки SMD резисторов
Что такое резистор и для чего он нужен?
Как расшифровать маркировку конденсатора и узнать его ёмкость?
Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды
Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?
Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность

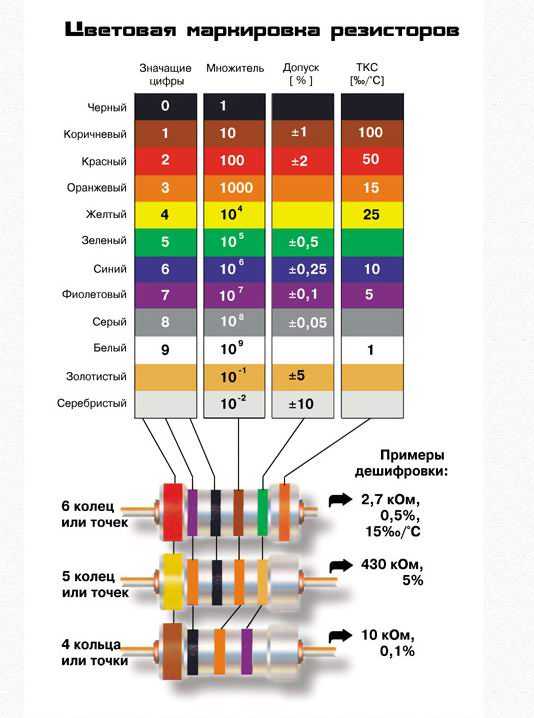

Стандартная цветовая маркировка
Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.
Рассмотрим особенности проведения стандартной цветовой маркировки:
- Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
- 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
- 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
- Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.
Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.
Примеры чтения по цветной маркировке
Пример для общего понимания цветовой маркировки
На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая — «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.
Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос — зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.
Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа — калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно — это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.
Список значений номинальных рядов E6–E192

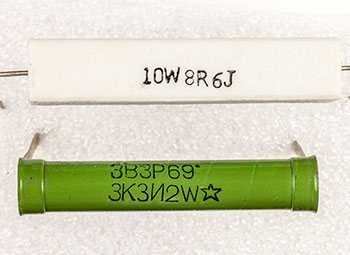

Современный мощный 10-ваттный керамический резистор 8,6 Ом и 2-ваттный резистор ВЗР 3,3 кОм советского производства, изготовленный в 1969 г.
Значения E6
(допуск 20%):
1,0; 1,5; 2,2; 3,3; 4,7; 6,8.
Значения E12
(допуск 10%):
1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.
Значения E24
(допуск 5%):
1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.
Значения E48
(допуск 2%):
1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.
Значения E96
(допуск 1%):
1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.
Значения E192
(допуск 0.5% и точнее):
1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.
Цветовая маркировка резисторов
Стандартная цветовая маркировка резисторов

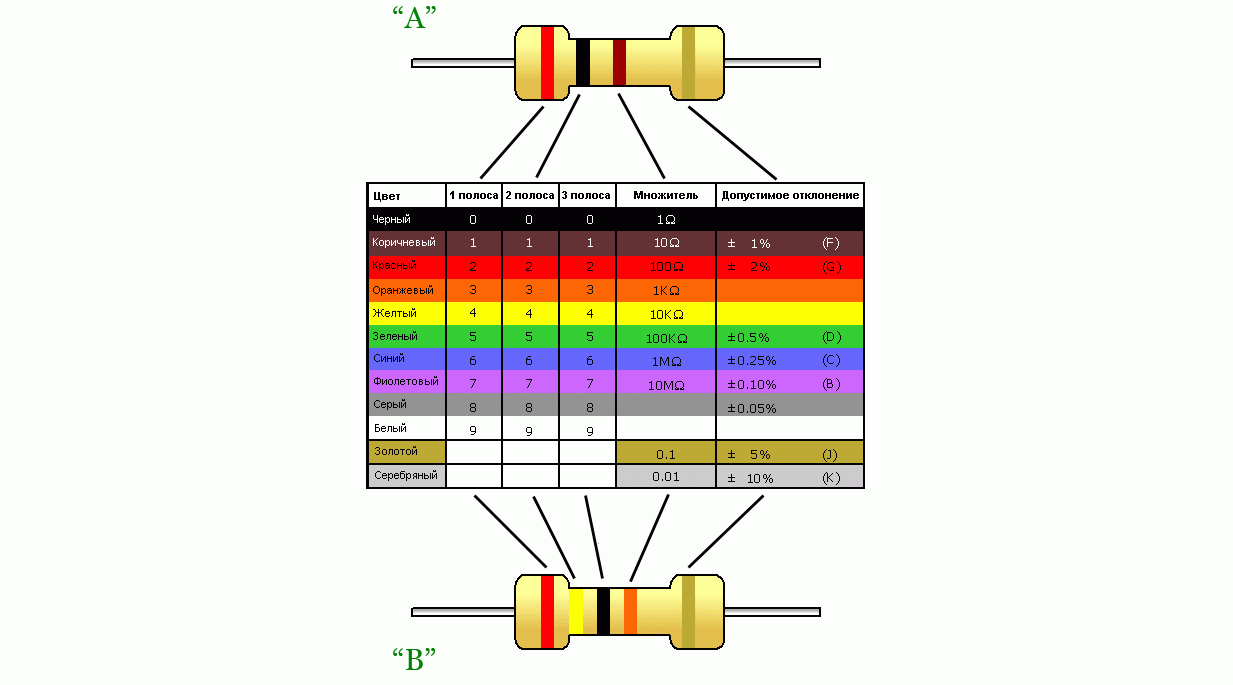

Для всех типов постоянных резисторов с гибкими выводами применяются системы маркировки с 3, 4, 5, и 6 цветными кольцами.
Цветная маркировка с 3-мя полосками
Эта система маркировки используется только для резисторов с допустимым отклонением ±20%. Цвета полос соответствую универсальной таблице, приведенной выше. Первыми двумя полосами маркируется сопротивление, третья полоса указывает показатель десятичного множителя.
В соответствии с приведенными на рисунке обозначениями сопротивление резистора определяется следующим образом
R = (10D1 + D2) * 10E
Принцип работы симистора позволяет использовать обратную связь. Такое действие можно сравнить с работой двери в метро. Именно этой особенностью и объясняется широкое применение регулятора мощности на симисторе в различных схемах регулирования.
Прежде, чем приниматься за изготовление простейшего импульсного питающего устройства, необходимо ознакомиться с его принципиальными схемами. Практические рекомендации по выбору основных элементов для сборки можно изучить здесь.
Для показанного резистора величина сопротивления:
D1 (красное кольцо) = 2
D2 (красное кольцо) = 2
E (зеленое кольцо) = 5
R = (20+2)*105 = 2200000 Ом = 2.2 Мом
Маркировка 4-мя цветными кольцами
Такая система маркировки применяется для резисторов номинальных рядов E12 и E24. Как и в случае с кодировкой тремя кольцами первые два используются для указания номинала, третье – величины показателя десятичного множителя. Четвертое цветное кольцо отражает допуск по сопротивлению. Для рядов E12 и E24 применяются только два цвета последней полосы серебристый для маркировки допуска ±10% (E12) и золотистый – допуска ±5% (E24).
R = (10D1 + D2) * 10E ± S
Номинал приведенного на рисунке резистора:
R = (50+1)*102=5100Ом = 5.1Ком ± 5%.
Цветная маркировка 5-ю полосками
Для маркировки резисторов с допусками менее 5%, номинал которых содержит 3 значащих цифры, используют нанесение на корпус 5-ти цветных полос. Принцип считывания сопротивления остается неизменным – первые 3 полосы обозначают цифры номинального ряда, четвертая – величину десятичного множителя, пятая – допуск.
R = (100D1 + 10D2 + D3) * 10E ± S
Цветовые обозначения допусков для номинальных рядов E48 (±2%), E96 (±1%) и E192 (±0,5%), а также прецизионных резисторов сведены в таблицу:
Использование универсальной таблицы цветов и таблицы цветового обозначения допусков дает следующую расшифровку маркировки приведенного на рисунке резистора:
R = (200+50+5)*101 = 255*10 = 2550 Ом = 2.55кОм ± 0.5%
Использование 6-ти цветных колец для маркировки резисторов
Кроме номинала и допуска в цветной маркировке резисторов может быть приведен такой важный параметр, как ТКС.
ТКС — температурный коэффициент сопротивления, показывает максимальное значение, на которое может измениться сопротивление резистора при изменении температуры на 1 градус. Для маркировки на корпусе величина ТКС показывается в ppm/OC. Величина ppm (аббревиатура parts per million) отражает миллионные доли номинала резистора.
Для организации домашнего освещения наиболее популярным вариантом выключателя стал двухклавишный. Это объясняется его широким спектром применения и высоким уровнем экономии ресурсов, как материальных, так и энергетических. Чтобы правильно подключить двухклавишный выключатель света, не потребуется особых знаний, достаточно хорошо подготовиться и придерживаться схемы установки.
Микроволновка — самый распространенный бытовой электроприбор в каждом доме. При возникновении поломок, совсем не обязательно нести её в сервисный центр, а вполне возможно сделать ремонт в домашних условиях, предварительно изучив устройство и принцип работы СВЧ-печи.

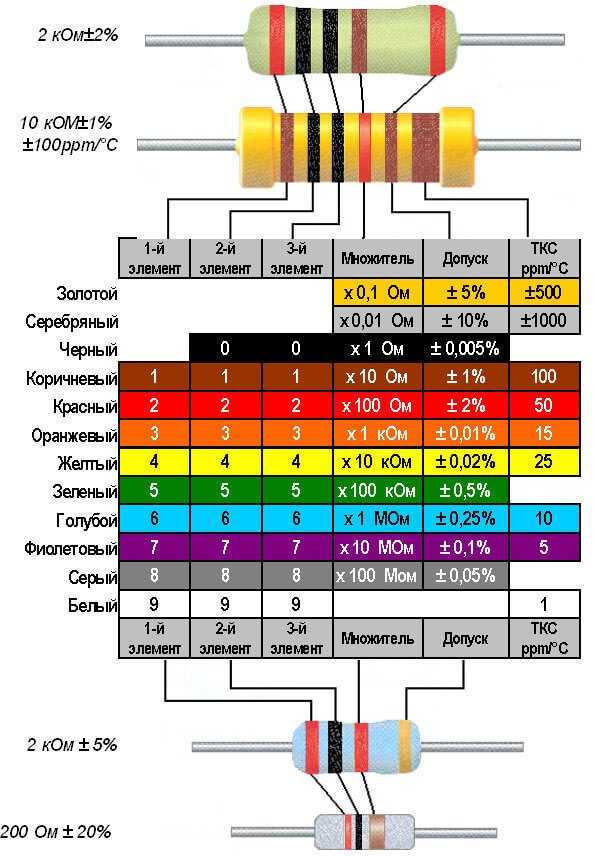

Таблица соответствия цветов маркировочных колец и величин ТКС приведена ниже.
Пример цветной маркировки резисторов с использованием шести колец показан ниже. При использовании такой системы обозначений считывание номинала и допуска ничем не отличается от случая пятизначной цветной маркировки. Шестая полоса показывает ТКС резистора.
R = (100D1 + 10D2 + D3) * 10E ± S (Appm/OC)
Расшифровка обозначения для приведенного на рисунке резистора дает следующие результаты:
R= (500+6+2)*101 = 5620Ом = 5.62кОм ± 1% (10 ppm/OC)
Шестое цветное кольцо маркировки может быть использовано для отображения информации о надежности резистора. В этом случае ширина шестого кольца должна превосходить все остальные в 1.5 раза. Показатель надежности рассматривается как процент отказов элемента на 1000 часов работы. Нормируемые величины надежности и их цветные обозначения представлены в следующей таблице
Маркировка конденсаторов
Обычно на конденсаторах наносится цифровая маркировка, обозначающий номинал.
Рядом с этим цифровым кодом маркируется наибольшее рабочее напряжение, а иногда класс (точность), температурный коэффициент и другие значения. Но на самых миниатюрных конденсаторах (например, для поверхностного монтажа) нет таких полных обозначений, и вы не должны удалять полоски до тех пор, пока они будут вам необходимы.
В зависимости от производителя имеются различия в обозначении, касается материала диэлектрика и др. Обозначение конденсаторов на схеме 4n7/40V означает, что емкость конденсатора 4,700pF, его максимальное рабочее напряжение 40В. Имеется и другое обозначение 4n7.
Конденсаторы идентифицируются и по нанесенным цветным полосам, обозначение подобное резисторам по 4-полосный системе. Первые два цвета (A и B) обозначают первые две цифры, третий цвет (C) — множитель, четвертый цвет (D) допуск, и пятый цвет (E) рабочее напряжение.
На корпусе дисковых керамических конденсаторов (рис. 2.2b) и трубчатых конденсаторов (рис. 2.2) рабочее напряжение не указывается, так как они используются в цепях с низким напряжением постоянного тока. Если трубчатый конденсатор имеет пять цветных полос, первый цвет представляет температурный коэффициент, в то время как другие четыре обозначают емкость.
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Цветная маркировка танталовых электролитических конденсаторов
Первые два цвета определяют две первые цифры и имеют такое же назначение как и при определении резисторов. Третий цвет множитель в мкф, четвертый максимальное рабочее напряжение.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Как быть с цифровой маркировкой SMD резисторов? Сопротивление резистора обозначается в Омах и равно первым цифрам, последние указывают количество нулей после них. К примеру, обозначение 472 =4700 Ом или 4,7 кОм.
Таблица маркировки резисторов, калькулятор цветовой маркировки резисторов, обозначение резистора, конденсатора. Программа расчета.
Размеры резисторов в зависимости от мощности
В зависимости от рассеивания мощности резисторов зависят и размеры корпуса (самого элемента) резистора. Корпус зависит от материала из которого изготовлен резистор и типа резистора.
Как пользоваться онлайн калькулятором для резисторов?
На самом деле, пользоваться им совсем легко. Простое выполнение следующих двух шагов позволит вам произвести расчет.
Действие 1. Сначала мы подсчитываем, сколько цветных полос на резисторе мы хотим вычислить. Это число дает нам номер полосы резистора. Поскольку больше всего встречаются приборы с 4-мя полосами, то калькулятор незамедлительно выдает окно для подсчета сопротивления с его данными. А вот в случае, когда номер диапазона нашего резистора равен пяти или шести, мы меняем номер диапазона в разделе выбора диапазона.
Действие 2. Когда мы выбираем необходимое значение полосок, все, что нам нужно сделать, это нажать на нужный нам цвет, который мы видим на резисторе (из раскрывающихся меню под символом резистора в правильном порядке).
Правила маркировки
Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.
Устройства с тремя полосками
Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.
Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:
R=(10D1+D2)*10E
К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.
Устройства с 4 полосками
Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.
Резисторы с 4 полосками
Устройства с 5 полосками
Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:
- E48 (2%) — красный;
- E96 (1%) — коричневый;
- E192 (0,5%) — зеленый;
- 0,25% — синий;
- 0,1% — фиолетовый;
- 0,05% — серый.
Шестиполосные устройства
Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:
- Коричневый цвет — 100 ppm/OC.
- Красный — 50 ppm/OC.
- Желтый — 25 ppm/OC.
- Оранжевый — 15 ppm/OC.
- Синий — 10 ppm/OC.
- Фиолетовый — 5 ppm/OC.
- Белый — 1 ppm/OC.
Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.
Цветовые обозначения в этом случае следующие:
- Коричневый цвет — до 1 процента отказов.
- Красный цвет — не более 0,1% отказов.
- Оранжевый цвет — не более 0,01% отказов.
- Желтый — не более 0,001% отказов за 1000 часов работы.

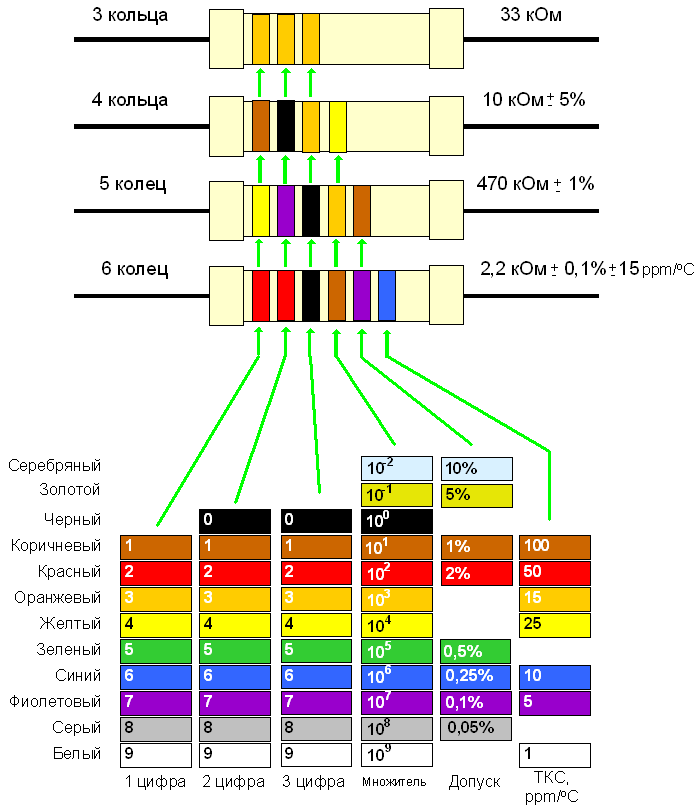

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:
