Как узнать, где плюс, а где минус у электролитического конденсатора
При определении полярности конденсатора в первую очередь нужно обратиться к маркировкам на его корпусе, если конечно они не затёртым или не замазаны клеем. Следует знать, что на отечественных конденсаторах плюсовой вывод так и обозначался знаком «+». Позже произошли кое-какие изменения в маркировке конденсаторов.
Как узнать, где плюс, а где минус у электролитического конденсатора
Итак, плюс на конденсаторе или на самой плате обозначает положительный вывод, то есть, анод. Практически такое же обозначение имеют и современные SMD (Surface Mounted Device) конденсаторы, предназначенные для поверхностного монтажа. На одну из сторон таких конденсаторов наносится серебристая полоска со знаком «+».
Как узнать, где плюс, а где минус у электролитического конденсатора
Совсем иную маркировку имеют импортные конденсаторы. Вместо обозначения плюсового вывода, на них, наоборот, указывается отрицательный вывод. Чаще всего это небольшая чёрная либо серая полоска со стороны отрицательного вывода конденсатора — катода. Также это может быть вытянутый эллипс или знак минуса.

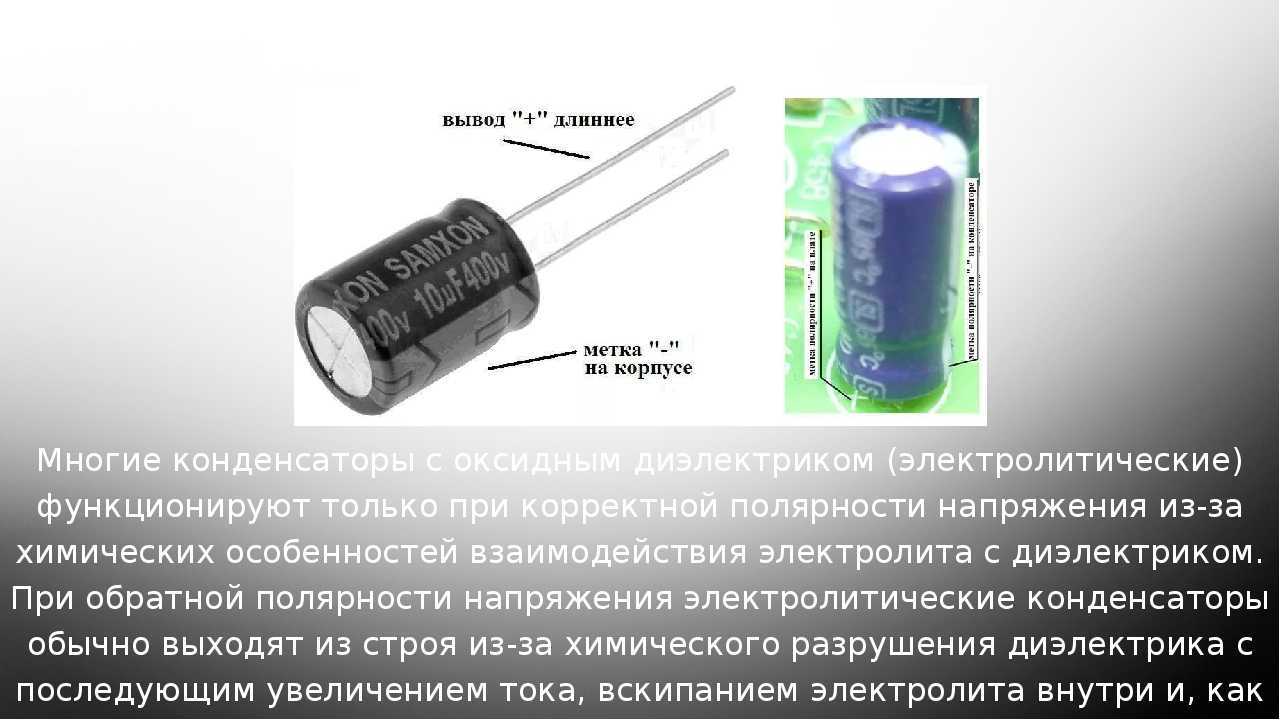

Какой вывод у конденсаторов длиннее — плюсовой или отрицательный?
Если по каким-то причинам цветовую маркировку конденсаторов не определить на корпусе, она может быть затёрта или закрыта, то сделать это можно путём осмотра выводов элемента. По всем правилам и стандартам плюсовой вывод конденсатора немного длинней, чем отрицательный.
Как узнать полярность конденсатора
В том случае если перед вами старые конденсаторы цилиндрической формы, то положительный контакт на них, как правило, находится внутри торца, а всё что с краю, это отрицательный вывод. В любом случае, прежде чем найти контакты в таких конденсаторах, лучше всего обратиться к специализированной технической литературе.
Определение емкости неизвестного конденсатора
С помощью чего измеряют полярность у конденсатора
Как узнать где на конденсаторе плюс, если стерта маркировка? К сожалению, в подавляющем большинстве случаев, при удаленной маркировке определить правильную полярность не представляется возможным. Для некоторых типов радиодеталей, при наличии соответствующего опыта, можно определять полярность при помощи тестера. Порядок действий следующий:
- Переключатель прибора ставят в положение измерения сопротивления.
- Прикасаются щупами к выводам элемента. В этот момент стрелка делает бросок, показывая низкое сопротивление (это происходит из-за процесса зарядки). Затем показания прибора изменяются в сторону увеличения сопротивления.
- Меняют полярность щупов. Стрелка совершает еще больший скачок и снова возвращается в положение высокого сопротивления. Происходит разряд и последующий заряд с противоположной полярностью.
- Засекают значения максимального сопротивления при различной полярности подключения щупов прибора. Меньшее значение говорит о наличии токов утечки, а значит полярность подключения щупов не соответствует назначению выводов. То есть, если обнаружено некоторое сопротивление, то положительный щуп устройства подключен к отрицательному выводу конденсатора. При правильной полярности у исправного элемента токи утечки ничтожны, и сопротивление приближается к бесконечности.
Вам это будет интересно Особенности измерения освещенности в люксах
Все вышесказанное справедливо только для некоторых типов электролитических конденсаторов, обладающими сравнительно большой ёмкостью. В остальных случаях достоверно определить назначение выводов достаточно проблематично.
Соблюдение полярности при подключении конденсаторов к цепям схемы важно не только для правильного функционирования устройства. Не менее важна безопасность, так как несоблюдение требований может привести к разрушению корпуса и повреждению других элементов конструкции
Самый простой способ
Самым простым и в то же время предварительным способом проверить этот элемент, не выпаивая его из схемы, является визуальный осмотр. Отломившаяся ножка автоматически превращает деталь в нерабочую и подлежащую замене.
При наличии на плате электролитических конденсаторов — они легко опознаются по цилиндрической форме с крестообразной риской на шляпке, а также фольгированному покрытию — в первую очередь надо проверить их.
Для данной группы элементов характерно «вздутие». Это микровзрыв находящегося внутри электролита, который может произойти, например, из-за скачка рабочего напряжения.
Если «цилиндрик» вздут, лопнул по риске на верхушке, на плате обнаруживаются потеки электролита, то его безоговорочно меняют. Зачастую после этого прибор начинает нормально работать.
Если этого не происходит — рекомендуется проверить остальные конденсаторы и другие детали.
По внешнему виду
Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.
У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

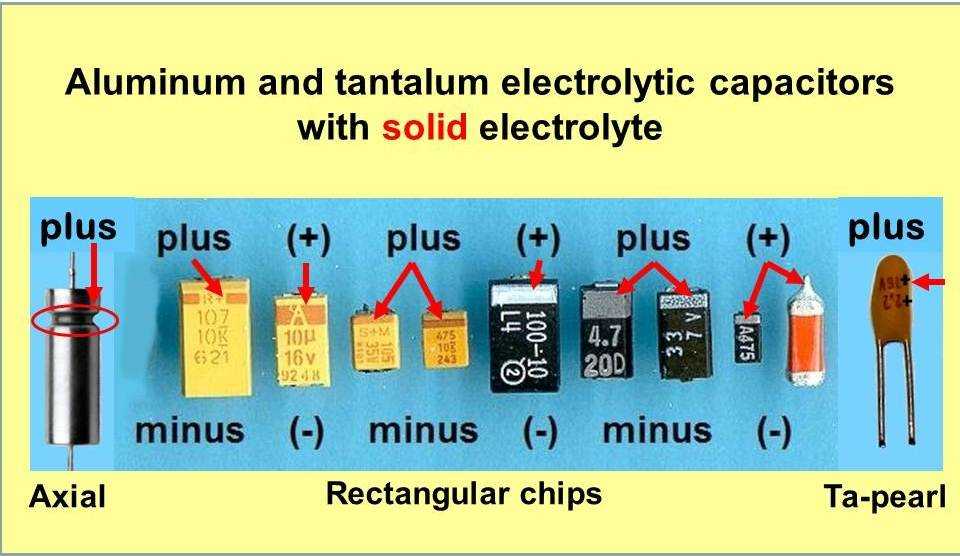

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера – мультиметра.
Что будет если перепутать полярность
Если ошибиться с полярностью электролитического конденсатора – он обязательно выйдет из строя! Сопротивление конденсатора при обратной полярности небольшое, поэтому через его цепь потечет значительный ток. Это вызовет быстрый перегрев, закипание электролита, пары которого разорвут корпус. Такой же эффект вызовет и увеличение рабочего напряжения выше указанного на корпусе. Чтобы исключить нехорошие последствия, верхняя крышка корпуса делается профилированной, с канавками-углублениями на верхней крышке.
Будет интересно Чем отличается пусковой конденсатор от рабочего?
При повышенном давлении внутри крышка расходится по этим канавкам, выпуская пары наружу. Следует отметить, что электролитические конденсаторы, использующиеся в компьютерных блоках питания и материнских платах, могут выйти из строя после нескольких лет эксплуатации в нормальном рабочем режиме. Дело в том, что в конденсаторах из-за наличия электролита постоянно протекают электрохимические процессы, усугубляющиеся тяжелым режимом работы и повышенной температурой.
Присутствует разъем для измерения емкости
Дальнейшая методика проверки зависит от функциональности самого мультиметра: обладает ли он специальными разъемами и функцией измерения емкости (обозначается Cx) или нет. Если да, то все предельно просто:
- выпаяйте деталь из платы;
- зачистите ножки от окислов и остатков припоя;
- установите на приборе режим измерения емкости с пределом измерения, близким или равным к номиналу конденсатора, который на нем указан;
- установите элемент в специальное парное гнездо на мультиметре, либо коснитесь ножками металлических пластин, его заменяющих.
Электролитический конденсатор — это мини-аккумулятор, в нем содержится электролит, и подключается он только с соблюдением полярности.
Плюс на нем не отмечается, но минус промаркирован галочкой на золотистом фоне, кроме того, «минусовая» ножка иногда бывает длиннее. Неправильное подключение полярного элемента приведет к однозначному выходу его из строя.
После установки детали в гнезда мультиметр начнет заряжать его постоянным током. На дисплее появится число, которое будет постепенно увеличиваться.
Когда показания перестанут меняться — элемент максимально заряжен. Если показатель заряда аналогичен или хотя бы близок номиналу — элемент работоспособен.
А как проверить керамический конденсатор? Точно так же. Керамические элементы этого вида всегда неполярны, поэтому можно не опасаться неправильного подключения.
Обозначение минуса

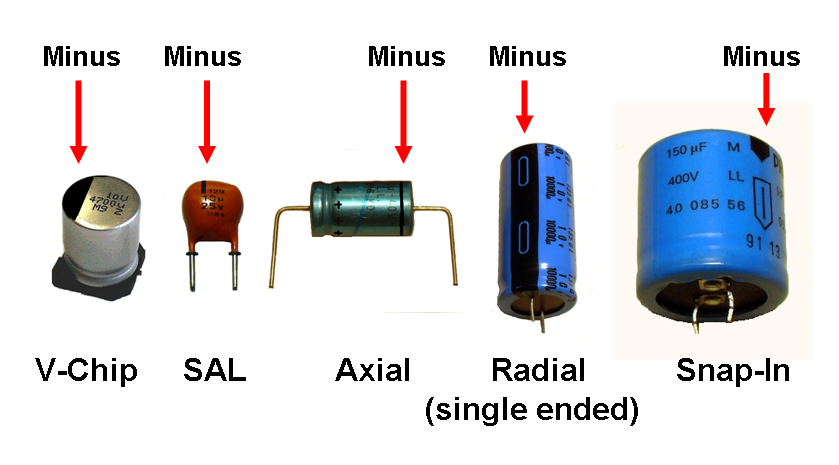

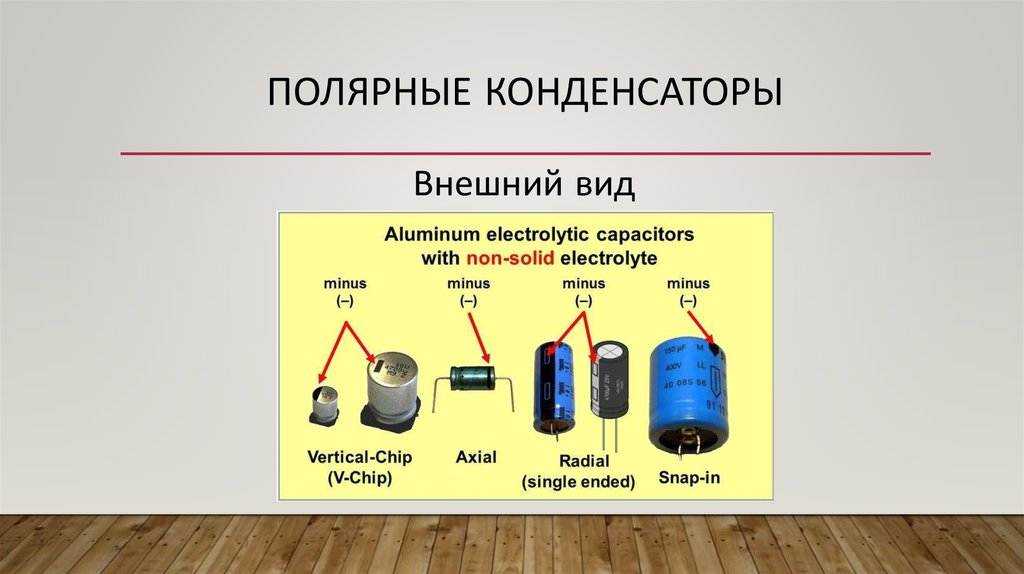

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: “чтобы узнать, где плюс, сначала нужно найти, где минус”. Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.
Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак “минус”, а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.
Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность “электролита”, как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.
Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.
На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.
Обозначение плюса конденсатора
На отечественных советских изделиях маркировался только положительный контакт — знаком «+». Этот символ был нанесен на корпус рядом с положительной клеммой. Иногда в литературе положительный вывод электролитических конденсаторов называют анодом, так как они не только пассивно накапливают заряд, но и служат для фильтрации переменного тока, то есть обладают свойствами активного полупроводникового прибора. В некоторых случаях знак «+» также размещается на печатной плате рядом с положительным полюсом размещенного на ней запоминающего устройства.
2.Как узнать полярность оксидного-электролитического конденсатора.

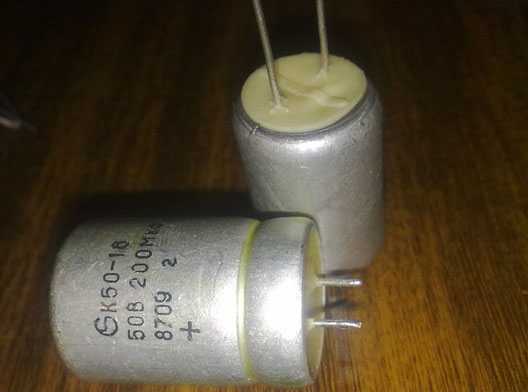

В изделиях серии K50-16 маркировка полярности расположена на дне, выполненном из пластика. В других моделях серии K50, таких как K50-6, знак «плюс» нанесен на нижнюю часть алюминиевого корпуса, рядом с положительной клеммой. Иногда импортные продукты, произведенные в бывшем социалистическом лагере, также маркируются на дне. Современная отечественная продукция соответствует мировым стандартам.
Маркировка конденсаторов SMD (Surface Mounted Device) (SMT — технология поверхностного монтажа) отличается от маркировки обычных конденсаторов. Плоские модели имеют черный или коричневый корпус в виде небольшой прямоугольной пластины, положительная сторона которой покрыта серебристой полосой с символом «плюс».
Маркировка конденсаторов с помощью численно-буквенного кода.
Как проверить конденсатор, измерение его емкости мультиметром
Главный показатель, основная характеристика всех конденсаторов — это «емкость». Измеряя эту характеристику и сравнивая ее с указанными параметрами на корпусе, мы сможем выяснить, исправен кондиционер или нет. Есть приборы, которые легко позволят вам выполнить эту проверку.
Но можно ли проверить емкость конденсатора, как в нашем случае, мультиметром . Если вы будет проверять емкость при помощи щупов, вы не получите желаемого результата. Как же быть?
В этом нам помогут разъемы «гнезда» -CX+(«-» и «+» — это полярность подключения)
Для этого примера мы будем использовать кондер «150нФ». Маркировка 150nK:
Устанавливаем переключатель на отметку – ближайшее большее значение. В нашем случае это 200 нФ. Следующим шагом вставляем ножки конденсатора в разъемы -CX+
(не обращаем внимание на полярность, наш кондер неполярный). Дисплей показывает значение емкости– 160.3 нФ, что совпадает с номинальными показателями
Продолжаем проверку конденсатора с емкостью 4700 пФ. Устанавливаем переключатель на шкале в положение 20 n.
Теперь вставляем ножки в разъёмы прибора и наблюдаем на дисплее параметры 4750 пФ. Вы это можете увидеть на фото. Параметры точно соответствуют параметрам заявленным производителем.
Запомните, если показатели сильно отличаются от номинальных параметров или вообще равны нулю, это говорит нам, что конденсатор не рабочий и его необходимо заменить.
Как проверить конденсатор при помощи прибора ESR-METR
Недавно я приобрел ESR-METR и я решил выполнить им ту же самую проверку.
Каждый конденсатор обладает и паразитными свойствами, например сопротивлением. Из фото видно, что емкость конденсатора соответствует заявленным характеристикам, а также присутствует паразитное последовательное сопротивление номиналом 1.2 Ом, из за этого потери на данном конденсаторе составляют 0,5%.
Как определить полярность электролитического конденсатора
Если у вас оказался оксидная емкость со стертой маркировкой, то прежде чем задействовать ее в какой-либо радиолюбительской схеме, нужно обязательно определить полярность, т.к эти радио компоненты нельзя включать, не соблюдая полярность. Иначе из-за огромного тока утечки конденсатор не будет работать правильно Итак, чтобы узнать полярность нужно всего лишь заряжать емкость низким током, сравнимым с этими самыми утечками. При их появлении их, этот компонент, не сумеет зарядиться до напряжения, подаваемого от источника питания.
Если его подсоединить в правильной полярности, подавая плюс на положительный, а минус на отрицательный вывод, то конденсатор медленно зарядится. При обратной полярности, он зарядится до меньшего уровня- наполовину или даже ниже.
В последнем случае напряжение будет зависеть от соотношения зарядного тока, определяемого сопротивлением, и тока утечки. Но в любом случае, оно будет заметно ниже. Аналогичным способом определить полярность можно и при помощи миллиамперметра, включенного в разрыв цепи. Если он будет показывать наличие повышенного тока утечки, то конденсатор подключен неправильно.
Как определить полярность электролитического конденсатора.
С помощью мультиметра
Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП
Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.
Конденсатор должен быть полностью разряжен – для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.
Потребуются следующие устройства и компоненты:
- ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
- мультиметр;
- резистор;
- монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
- маркер для нанесения знаков полярности на корпус проверяемого электролита.
Затем следует собрать электрическую схему:
- параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
- плюсовую клемму ИП соединить с выводом резистора;
- другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.
Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.
Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.
Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.
После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.
Один из наиболее распространенных компонентов электрических схем – неполярный конденсатор. Они применяются в блоке питания, высокочастотном устройстве (емкости с тремя выводами), в цепи звука и т.д.
В рамках этой статьи мы не будем затрагивать теоретические основы радиоэлектроники, чтобы описать его принцип работы. Если требуется обновить знания, эту информацию несложно найти через поисковые серверы. Поэтому перейдем, непосредственно, к практическим вопросам. А именно: чем неполярная емкость отличается от полярной, как проверить работоспособность элемента, маркировка и т.д.
Как проверить неполярный конденсатор мультиметром
Эксплуатация радиоэлектроники подразумевает и устранение неисправностей в оборудовании. Поэтому, рассматривая неполярные емкости, нельзя абстрагироваться от темы диагностики их работоспособности.
Как показывает практика, в большинстве случаев причиной выхода из строя емкости является пробой, что приводит к уменьшению сопротивления утечки. То есть, элемент становится, практически, проводником. Такую неисправность часто можно определить по внешнему виду емкости (см. рисунок 5), если это не помогло, потребуется простейший цифровой или аналоговый мультиметр.
Рисунок 5. «Выгоревшая» (пробитая) емкость
С помощью прибора следует замерить сопротивление утечки, в рабочих элементах оно должно быть бесконечно большим. Проверка выполняется следующим образом:
- необходимо полностью демонтировать деталь, или отпаять один из ее выводов, чтобы исключить влияние других элементов цепи на показания мультиметра;
- устанавливаем на приборе режим прозвонки или измерения сопротивления (выбираем максимальный предел);
- подключаем щупы к выходным контактам (рисунок 6), при этом стараемся не прикасаться к ним, в противном случае прибор покажет сопротивление кожи;
Рисунок 6. Подключение емкости к измерительному прибору
Проводим измерение, если емкость исправна на экране отобразится единица (рисунок 7), что свидетельствует о бесконечно большом сопротивлении между обкладками.
Рисунок 7. Прибор в режиме прозвонки показывает бесконечно большое сопротивление
К сожалению, данным способом можно только проверить емкость на пробой, для определения внутреннего обрыва такой метод не подходит. В этом случае отличить поломанную деталь от работоспособной, можно измерив ее емкость, некоторые модели мультиметров имеют такую функциональную возможность. Принцип проверки практически не отличается от тестирования на пробой, за исключением того, что прибор необходимо перевести в режим измерения емкости.
Как измерить ёмкость конденсатора мультиметром?
Измеряя параметры, конденсатор предварительно разряжают, замкнув выводы между собой отверткой с изоляцией на ручке. Если этого не сделать, маломощный мультиметр выйдет из строя.
Ответ на вопрос, как проверить емкость конденсатора мультиметром с режимом «Сх» такой:
- Включить режим «Сх» и подобрать предел замера — 2000 пФ — 20 мкФ в стандартном приборе;
- Вставить конденсатор в гнезда в приборе или приложить щупы к выводам конденсатора и посмотреть значение на шкале прибора.
Амперовольтметром или мультиметром определяют наличие внутри корпуса короткого замыкания или обрыва.
Полярный конденсатор включают в цепь прибора с учетом направления тока. Электроды изделия производители маркируют. Конденсатор, рассчитанный для напряжения 1-3 В, при обратном токе выше нормы выйдет из строя.
Перед тем как измерить характеристики, полярный электролитический конденсатор выпаивают из платы. Включают мультиметр в режим измерения сопротивления или проверки полупроводников. Прикладывают щупы к электродам полярного конденсатора — плюс к плюсу, минус к минусу. Исправная емкость покажет плавный рост сопротивления. По мере заряда ток уменьшается, ЭДС растет и достигает напряжения источника питания.
Обрыв в конденсаторе будет выглядеть на мультиметре как бесконечное сопротивление. Прибор не отреагирует или стрелка на аналоговом экземпляре едва шевельнется.
При пробое элемента измеряемый параметр не соответствует номинальному значению в меньшую сторону, пропорционально величине пробоя.
Если задаться вопросом, как измерить мультиметром комплексное или эквивалентное последовательное сопротивление (ESR конденсатора), то без приставки сделать это проблематично. Реактивные свойства конденсатор проявляет при высокочастотном токе.
Проверка конденсаторов цифровым мультиметром
При конструировании и ремонте электронной техники часто возникает необходимость в проверке радиоэлементов, в том числе и конденсаторов.
В сети много рекомендаций о том, как проверить конденсатор омметром. Когда-то я и сам применял такую методику. О ней я ещё расскажу.
Но на данный момент могу утверждать точно, что достоверно определить исправность конденсатора можно лишь с помощью прибора, который способен измерить его электрическую ёмкость.
Перед тем, как начать проверку конденсатора необходимо определить его тип. Все они делятся на две группы:

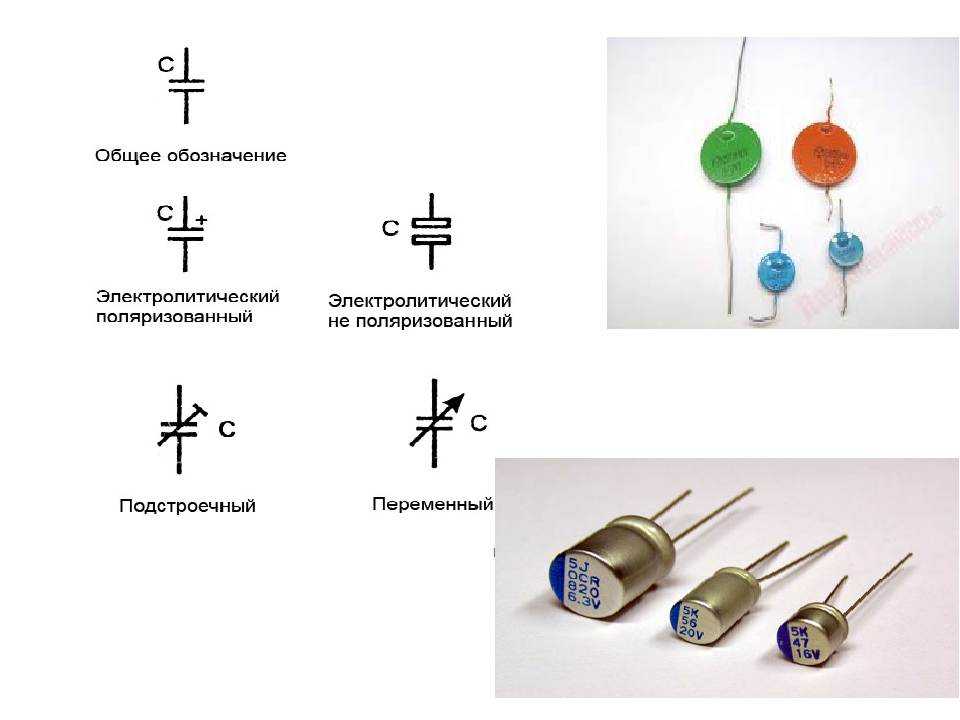

Неполярные. К ним относятся конденсаторы, в которых диэлектриком является слюда, керамика, бумага, стекло, воздух. Как правило, их ёмкость невелика и лежит в пределах от нескольких пикофарад до единиц микрофарад.
Какие параметры могут быть указаны в маркировке
Проверка конденсаторов без выпаивания из платы
Можно обойтись и без выпаивания конденсаторов из платы для их проверки. Главное условие, чтобы сама плата была полностью обесточена. После отключения электроэнергии необходимо некоторое время подождать, пока разрядятся электрические компоненты.
Следует знать, что для достижения 100% результата без выпаивания элемента из платы будет невозможно обойтись. Детали, расположенные рядом, мешают надежной проверке. Нужно только следить, чтобы не было поломок.
Для проверки правильности функционирования конденсатора, без пайки, необходимо прикоснуться к выводам элемента щупами для измерения сопротивления. Исходя из типа конденсатора, будет различаться и диагностика самого параметра.
Итоги и практические рекомендации
Нет особого смысла покупать сложное и дорогостоящее оборудование для того, чтобы произвести тестирование конденсаторов. Вполне возможно применять с данной целью обычный мультиметр с подходящим диапазоном
Самое важное — это грамотно и правильно использовать его возможности
Хотя мультиметр не является узкоспециализированным прибором и его возможности ограничены, для диагностических мероприятий и ремонта огромного количества популярных радиоэлектронных приборов, этого вполне хватит.
Дополняйте, пожалуйста, своим комментариями расположенный ниже блок, публикуйте фотографии и задавайте вопросы любой сложности по предложенной теме статьи. Расскажите о своём опыте, как вы проводили диагностику конденсаторов на эффективность и работоспособность. Делитесь рекомендациями и полезной информацией, которая может пригодится пользователям сайта.
