Топ-10 компрессоров для холодильника

Техника безопасности

Дабы обезопасить рабочий процесс, а заодно выявить или отбросить один из самых частых вариантов поломки, стоит первым делом проверить ток и сопротивление, и сам кабель, чтобы понять, не нужна ли его замена.

Для проверки сопротивления требуется наличие мультиметра. Приложите его к корпусу, найдите место без краски, и к контакту и убедитесь, что прибор ничего не показывает. Наличие каких-либо значений предполагает, что дальнейшая работа по замене компрессора может быть опасна.

Измерить ток, при необходимости, поможет дополнительное реле. Естественно, прежде, чем приступать к проверке, следует удостовериться в его работоспособности. Стандартные показатели тока, при мощности двигателя в 140 Вт, должны составлять 1.3 А.

Принципиальная электрическая схема

В электрической схеме холодильника используется 2-проводная концепция. Система работает от бытовой сети однофазного тока с помощью штепсельной вилки. В составе используется дополнительный контур заземления. Компрессор управляется с помощью терморегулятора — защитного реле со встроенным температурным датчиком. Устройство автоматически передает питание во время прогревания камеры. Когда воздух охлаждается, оно отправляет сигнал остановки ротора.

Можно ли включать холодильник на морозе или в неотапливаемом помещении при минусовой температуре

Почему в холодильник нельзя ставить горячие продукты и кастрюли: до какой температуры остудить

Лучшие поглотители запаха для холодильника: рейтинг антизапахов

Почему в холодильниках намерзает лед на задней стенке: что делать, как избавиться от наледи

Слово о линейной модернизации

Все ведущие производители компрессоров для бытовой техники работают над созданием более экономичных, экологически чистых и менее шумных компрессоров. Главная забота производителей — уменьшение расхода электроэнергии, для этого ведутся разработки компрессоров с переменными оборотами вала и «линейных» компрессоров, о которых уже рассказывалось выше.

Первой патент на «линейные» компрессоры получила корейская компания LG Electronics. Внедрение этой инновации формирует серьезное конкурентное преимущество на рынке. Так, например, в холодильниках с линейным компрессором потребление электроэнергии сокращается более чем на 40 % (при отсутствии вентилятора) или на 30 % (с принудительной циркуляцией воздуха).

Кстати, существенный вклад в экономичность холодильника в этом случае вносит электронная система управления компрессором, которая позволяет в зависимости от конкретной ситуации снижать или повышать мощность компрессора.

Холодильники, изготовленные на базе линейных компрессоров, работают при уровне шума ниже 20 децибел, т. е. ниже порога восприятия постороннего звука в повседневной обстановке.

Это во многом тоже заслуга электронной контролирующей системы, которая отслеживает ход поршней компрессора, осуществляя функции «тихого» старта и остановки. Поэтому вибрации и пиковые шумы при начале работы линейного компрессора и ее прекращении полностью отсутствуют.

Необходимо также отметить, что линейные компрессоры изначально сориентированы на работу с хладагентами, безопасными для озонового слоя.

Как выбрать?

Количество камер в холодильнике может варьироваться от одной до шести. Мы привыкли видеть холодильники с двумя камерами – морозильной и холодильной. В трехкамерной установке может быть дополнительно предусмотрена зона свежести или зона быстрой заморозки.

Выбор места расположения морозильной камеры зависит от вашего удобства. Размораживание камер может быть ручное, капельное (для холодильной камеры) и система No frost. Система No frost позволит вам забыть о такой проблеме, как размораживание, так как препятствует образованию инея на стенках за счет обдува воздухом.

Оптимальный уровень шума колеблется в диапазоне 21-56 Дб.

Самыми экономичными считаются холодильника класса А и В. Существуют также модели с классом энергосбережения А+, А++, А+++. При каждом повышении плюсов класс энергосбережения повышается на 10%.

В зависимости от того, в каких климатических условиях будет функционировать техника различают классы нормальный N (о т+16 до +32 С), субнормальный SN (от +10 до +32С), субтропический ST (от +18 до +38С), тропический T (от +18до +43С).

Дополнительные функции решают различные задачи. Вентиляторное охлаждение обеспечивает равномерную температуру во всех отсеках. Режим «Отпуск» позволит при отъезде привести холодильную камеру в экономный режим.

Зона свежести представляет собой отдельный отсек, где хорошо хранить зелень, овощи и фрукты из-за повышенной влажности.

Режим шоковой заморозки позволяет мгновенно заморозить продукты, сохранив, при этом, максимум полезных веществ.

Особенности коллекторных моделей

Коллекторный компрессор устанавливался в холодильниках старого образца. К его достоинствам можно отнести:

• низкую стоимость;
• простоту обслуживания и ремонта;
• подачу воздуха высокого давления;
• высокую износостойкость даже при постоянной работе.

Но и недостатки у таких моторов довольно существенны. Недаром сейчас практически полностью все производители отказались от выпуска таких видов компрессоров. К существенным недочетам следует отнести:

• высокий уровень вибрации и шума;
• необходимость в использовании системы фильтров;
• небольшие показатели производительности при постоянной работе;
• необходимость в регулярном техническом обслуживании.

Разновидности компрессоров для холодильника

Выделяют несколько видов компрессоров для холодильников в зависимости от принципа их функционирования.

Обычный

В основе такой системы – обычный электрический мотор. При вращении он активирует насос, который в свою очередь начинает перекачивать хладагент по трубкам. Такие устройства характерны для старой техники. Работа происходит либо на максимальной, либо на минимальной мощности. Из-за этого на разных участках наблюдаются резкие перепады температуры.

Линейный

Работа осуществляется за счет установленной электромагнитной катушки. Внутри располагается поршень для того, чтобы работал насос. За счет отсутствия мотора прибор работает практически бесшумно и потребляет меньшее количество электроэнергии. Стоимость оборудования значительно меньше. Работает по принципу включения или выключения.

Это традиционная система, установленная на многих холодильниках. Запуск определяется по характерному щелчку. Главные недостатки – постоянная нагрузка на сеть из-за перезагрузки, большие расходы на электроэнергию, высокий уровень шума при работе.

Инверторный

Компрессор, работающий на основе мотора. В нем есть функция регулирования частоты вращения. Это позволяет плавно регулировать температуру и подстроить мощность под определенный режим. Это позволяет существенно повысить производительность по сравнению с предыдущими вариантами.

Работа плавная, без резких переходов. Сначала мотор разгоняется до максимальной скорости, обеспечивая охлаждение до заданной температуры. Потом он замедляется и работает в фоновом режиме до изменения условий работы.

Линейно-инверторный

В конструкции нет мотора, а также обеспечена возможность регулировки скорости и частоты работы. На данный момент это самая прогрессивная и экономичная модель на рынке.

Общие параметры и ресурс компрессоров

Ниже приведены потребительские характеристики в зависимости от вида компрессоров.

Классический (линейный):

• Энергопотребление – А+, А, В
• Шум – 43 дБ
• Перепады температуры – да
• Плавная работа двигателя — нет
• Ценовое позиционирование — недорогой
• Ресурс – до 7 лет
• Гарантия – до 3 лет

Инверторный:

• Энергопотребление – А+, А++
• Шум – 38-41 дБ
• Перепады температуры – нет
• Плавная работа двигателя — да
• Ценовое позиционирование — дорогой
• Ресурс – 13 лет
• Гарантия – 10 лет

Линейно-инверторный:

• Энергопотребление – А++
• Шум – 36-38 дБ
• Перепады температуры – нет
• Плавная работа двигателя — да
• Ценовое позиционирование – очень дорогой
• Ресурс – 13 лет и больше
• Гарантия – 10 лет

Инструкция по замене компрессора

Для осуществления собственноручной замены компрессора Вам понадобятся следующие инструменты:

• горелка (лучше всего кислородно-пропановая);
• накопитель для фреона;
• вентили для прокола и отбора.

Первым делом нужно, само собой, отключить холодильник от сети, развернуть, освободив его от всего, что находится внутри, включая ящики, решётки и полки, а также обеспечить подход к неисправному компрессору. Далее можно будет приступать к непосредственному ремонту.

Немного приподняв, выдвинете компрессор и надломайте заправочную трубу, запустив устройство на пять минут, чтобы весь фреон полностью перешёл в конденсатор. Далее подключается прокалывающий вентиль с присоединённым от баллона шлангом. Примерно тридцати секунд хватит, чтобы, открутив вентиль, собрать весь газ из системы.

Медную трубу, для чего собственно и нужна будет горелка, необходимо приварить вместо заправочной. Если, несмотря на все приготовления, грелку раздобыть не удалось, то можно воспользоваться и паяльником. Однако это усложнит процесс, вместе с тем сделав его более долгим. После этого на капиллярном расширителе делается надрез в несколько сантиметров, а трубка ломается, следом фильтр отпаивается от конденсатора.

После всех этих манипуляций компрессор нужно полностью отпаять от всех оставшихся труб, коих зачастую две – для отсасывания газа и нагнетания давления. Ну а для установки нового компрессора необходимо будет повторить все действия, только в обратном порядке. Ну а первый запуск после замены моментально даст Вам понять, завершились ли все эти манипуляции удачно или же нет.

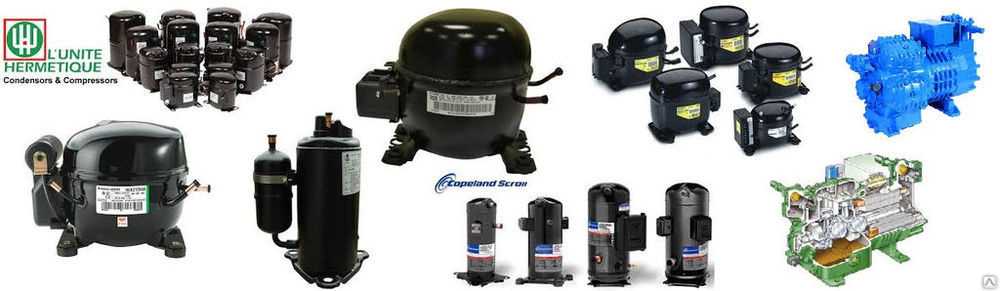

Основные производители

Чтобы правильно подобрать холодильную технику, надо ориентироваться в её «содержимом». А основной узел, отвечающий за надежность, энергопотребление и производительность — это компрессор.

Лидером в производстве поршневых кривошипно-шатунных моделей считается американская компания TECUMSEN. По ее лицензиям работают многие заводы Европы и Азии.

Среди европейских производителей больше всего компрессор-моторов продает итальянский концерн EMBRACO. Заводы этого концерна в Европе, в Бразилии и в Китае производят около 20 млн. агрегатов в год, и их устанавливают на холодильниках такого известного производителя как LIEBHERR.

Концерну ELECTROLUX принадлежит несколько марок холодильников. Объём собственного производства мотор-компрессоров достигает около 12 млн. единиц в год, и они известны под следующими марками:

• австрийский Verdichter;
• итальянский Zem;
• испанский Unite Germetique;
• американский Kelvinator.

Очень хорошая репутация у датской компании DANFOSS. Её продукция вполне устраивает таких авторитетных производителей холодильников, как концерны BOSCH и SIEMENS.

Выбор компрессора на замену старому

Компрессор — сердце холодильника, но к сожалению, эта деталь в редких случаях выходит из строя. Как правило, ремонт компрессора невозможен, поэтому единственный вариант по возврату холодильника к работе — замена компрессора

В этой статье мы расскажем о том, как правильно выбрать новый компрессор для холодильника, и на что следует обратить особое внимание

Выбирать новый компрессор следует основываясь на технических характеристиках оригинальной детали. Чтобы узнать подробную информацию об оригинальном компрессоре можно воспользоваться технической документацией, прилагаемой к холодильнику, или же выяснить тип компрессора, взглянув на шильдик и поискать информацию о нем в интернете.

Особое значение при выборе нового компрессора имеют следующие характеристики:

• Тип хладагента. Старый добрый фреон, применявшийся на протяжении многих десятков лет, ныне считается экологически вредным, ибо его пары способствуют разрушению озонового слоя Земли. Так это или нет – никто точно не знает, но производители бытовых холодильников сейчас активно переходят на другие вещества, например изобутан. Впрочем, значительно хуже, когда вместо названия применяется закодированное обозначение хладагента, которое не раскрывается по соображениям патентной безопасности.
• Мощность. Данный показатель должен быть абсолютно идентичен предшественнику, поскольку в противном случае двигатель холодильника будет либо перегреваться – когда мощность нового компрессора превышает мощность прежнего, либо недостаточно морозить и охлаждать продукты – когда показатели существенно ниже.
• Характеристики сети. В подавляющем большинстве случаев при выборе данные показатели никогда не учитывают, ибо чрезвычайной редкостью является ремонт холодильного агрегата, купленного, например, в США или Японии – странах, где параметры бытовой электрической сети существенно отличаются от отечественных.
• Тип устройства.
• Тип системы охлаждения.

В случае, когда купить абсолютно аналогичный компрессор не удается, Вы можете подобрать компрессор, мощность которого будет незначительно отличаться (в идеале, в большую сторону). От мощности будет зависеть холодопроизводительность, однако тут есть несколько нюансов. Если мощность нового компрессора будет слишком велика, то двигатель будет перегреваться и в скором будущем система может выйти из строя, в то время как слишком низкая мощность не позволит охладить камеры до нужной температуры. Незначительные отклонения действительно допускаются, но во всем нужно знать меру. Некоторые производители холодильного оборудования в документации указывают допустимые отклонения по мощности, внимательно изучите паспорт изделия и другую документацию.

Устройство роторных механизмов

Если быть точным, то такие устройства необходимо называть двухроторными, поскольку необходимое давление создается благодаря двум роторам со встречным вращением.

Внешний вид двухшнекового (ротационного) компрессора

Внутри компрессора фреон, попадая в сжимающийся «карман» выталкивается в отверстие небольшого диаметра, чем создается необходимое давление. Несмотря на относительно небольшую скорость вращения роторов, создается необходимый коэффициент сжатия. Отличительные особенности: небольшая мощность, низкий уровень шума. Основные элементы конструкции механизма представлены ниже.

Конструкция линейного роторного компрессора в виде схемы

Обозначения:

1. Отводной патрубок.
2. Отделитель масла.
3. Герметичный кожух.
4. Фиксируемый на кожухе статор.
5. Обозначение внутреннего диаметра кожуха.
6. Обозначение диаметра якоря.
7. Якорь.
8. Вал.
9. Втулка.
10. Лопасти.
11. Подшипник на валу якоря.
12. Крышка статора.
13. Вводная трубка с клапаном.
14. Камера-аккумулятор.

А где гарантия?

Поскольку компрессор — одна из основных деталей холодильника, важно рассмотреть вопрос надежности их работы и гарантии производителей. Общепринято считать, что для покупателя значение имеет скорее не марка, под которой произведен компрессор, а предоставляемые изготовителем или продавцом гарантии его надежности

Гарантийный срок обслуживания компрессоров, как правило, совпадает или чуть превышает гарантийный срок на весь холодильник и в среднем длится от 1 года до 5 лет

В России компрессоры, особенно импортного производства, как правило, не ремонтируют. Единственное, что может подлежать ремонту, это пусковая и защитная аппаратура компрессора. На компрессорах одной марки пусковые и защитные реле, как правило, взаимозаменяемые.

При подготовке статьи использовались материалы сайтов

www.holodilnik.info и www.holodok.info

компрессор	где производят	где используется
Tecumsen, L’Unite Germetique	США, Италия, Франция	Amana, Maytag, General Electric (США), Brandt, Thomson (Франция), Gorenje (Словения), Philips, Whirlpool (США)
Matsushita (Embraco)	Сингапур, Япония	Panasonic, Bosch
Aspera (Embraco)	Испания	Bosch, Siemens
Embraco	Италия, Австрия, Бразилия, Испания	Ariston, Indesit, Stinol (Россия, Италия), Candy, Iberna, Zerowatt, Rosieres, Ardo, Bompani, Siltal (Италия), Kaiser, Bauknecht, Liebherr (Германия), Asko (Финляндия)
Merloni	Италия, страны Юго-Восточной Азии	Ariston, Indesit, Stinol (Россия, Италия)
Electrolux	Италия, Австрия, Испания	Electrolux, Zanussi, AEG (Италия) Miele (Германия) Vestfrost (Дания)
ZEM (Electrolux)
Verdichter (Electrolux)
Unite Germetique
Danfoss	Дания, страны Юго-Восточной Азии	Bosch, Siemens (Германия), Vestfrost (Дания), Ariston, Indesit (Италия, Россия), Snaige (Литва), Pozis (Россия)
LG	Корея	LG, Samsung, Electrolux («линейные» компрессоры)

Плюсы и минусы инверторной холодильной системы

Главным плюсом компрессора этого вида является небольшой расход электроэнергии и длительная эксплуатация. Плавная быстрая регулировка температуры и бесшумная работа – преимущества бытовой техники с таким видом двигателя.

При покупке холодильника с инверторным двигателем гарантия выдаётся на срок около 10 лет. Это подтверждает надёжность устройства и уверенность компании-производителя в качестве своего товара.

Однако холодильник с линейным компрессором стоит дешевле, чем с инверторной охладительной системой, поэтому он продолжает пользоваться спросом. Наряду с высокой ценой, у инверторного прибора имеется ещё один минус.

Перепады напряжения сети могут привести к сбою в работе холодильника, так как данный вид компрессора более сложно устроен, чем обычный двигатель. Проводка в помещении должна быть надёжной. В ином случае требуется установка стабилизационных приборов.

Независимо от наличия недостатков, такое устройство приобретает популярность среди покупателей. Постепенно рынок наполняется новыми, более усовершенствованными моделями.

Современное производство не ограничивается холодильниками – инверторный компрессор уже является составной деталью кондиционеров, стиральных машин и прочих бытовых приборов.

Сильные и слабые стороны

Инверторный тип компрессора имеет свои сильные и слабые стороны. К преимуществам относятся:

Такие холодильники на 10-20% потребляют меньше электричества, так как работают в полную силу лишь при первом включении. После чего двигатель снижает обороты и переходит в режим поддержания заданной температуры. Холодильная техника с данным типом компрессоров относится к А+, А++, А+++ классам энергопотребления.

Так как в работе двигателя отсутствуют серьезные перегрузки, то значительно снижается износ различных деталей механизма. Это позволяет технике работать намного дольше.

Например, производитель Samsung дает десятилетнюю гарантию на свою продукцию, что говорит о надежности и высоком качестве бытовой техники с данным типом двигателя.

Всем известно, что холодильники – не самый тихий прибор в доме. Зачастую монотонные звуки, исходящие от них, могут принести немало дискомфорта. Что не скажешь об инверторных моделях.

Данная разновидность способна работать практически бесшумно, а звук можно услышать лишь при первом включении прибора, когда необходимо охладить камеру до нужно температуры.

В отличие от обычных холодильников, где диапазон температур довольно широкий, инверторные позволяют поддерживать ее на одном уровне, без резких перепадов. Благодаря чему, продукты хранятся в более комфортных условиях.

1. Но и недостатки у данного типа двигателей также есть:
2. Высокая цена. По сравнению с холодильниками, работающими на линейных компрессорах, инверторные являются более дорогостоящими, и не каждому под силу купить их. Со временем техника непременно окупится за счет экономии на электроэнергии.
3. Чувствительность перед перепадами напряжения. В некоторых домах такая проблема происходит довольно часто и техника может серьезно пострадать. Поэтому, чтобы защитить прибор, необходимо дополнительно купить защитное оборудование.
4. Также производители предлагают модели с системой Volt Control (например, у Samsung), которая защитит холодильник от резких перепадов напряжения. При скачке напряжения прибор перейдет в режим ожидания, а в последствие самостоятельно вернется к работе.

Чем отличается от обычного

Линейный тип – это обычный вариант компрессора, который используется многие годы. Отличия в принципе действия мы уже рассматривали, поэтому пропускаем, но напомним, что инверторный вид работает постоянно на малых оборотах, а линейный включается и выключается периодически, что считается основным его недостатком.

Из-за таких включений происходят скачки напряжения в домашней сети и повышенная нагрузка, расход энергии также довольно большой. У новых компрессоров потребление электричества минимальное за счет работы на малых оборотах и соответственно небольшой мощности.

Кроме этого, компрессор инверторного типа работает постоянно, но неслышно для пользователя, привычного урчания и вибрации корпуса нет, скорее это похоже на мурлыканье кота, а не на работу компрессора.

Холодильники с новыми компрессорами довольно уверенно прокладывают себе дорогу к нашим квартирам, но не все пользователи могут себе позволить расходы на приобретение такой техники при одинаковом качестве сохранения продуктов.

Старые изделия работают у некоторых потребителей в течение 30 и более лет – судя по отзывам, они еще не собираются на пенсию.

Устройство холодильника

Итак, допустим Вы всё-таки решили заняться делом собственноручно. Тогда, прежде всего, Вам нужно понять принцип устройства холодильника. Он, в общих чертах, довольно прост и всю систему можно поделить на три основные части, которыми являются компрессор, конденсатор и испаритель. Все эти три части замкнуты в единую цепь, и при поломке одной из них вся система выходит из строя. Однако остальные части могут остаться совершенно невредимыми.

Так как в данном случае больше всего нас интересует компрессор, то стоит отметить, что он, в свою очередь, состоит из реле и мотора и в случае линейного нагнетателя, как мы уже поняли, реле приводит мотор в движение по сигналу, поступающему от датчика, когда тот обнаруживает температурные расхождения.

В газообразном виде компрессор выкачивает хладагент из испарителя и подаёт вновь в компрессор, где тот охлаждается и опять принимает жидкое состояние, после чего заливается обратно в испаритель. Таким вот циклическим образом и происходит охлаждение холодильной камеры.

Возражения

На приведенные выше высказывания специалисты приводят свои возражения. Если холодильник оснащен одним компрессором, то он всегда работает на максимуме, потому что не выбирает, в какую камеру необходимо нагнетать холодный воздух. Часто бывает такая ситуация, когда в холодильный отсек положили теплые продукты, а морозильник в дополнительном охлаждении не нуждается. В любом случае, компрессор по термическим показателям начинает нагнетать воздух. Поэтому выбирая модель агрегата и выясняя, какой компрессор для холодильника лучше, характеристики последних всегда стоит учитывать. Если холодильник оснащен современными линейно-инверторными двигателями, то техника будет работать бесшумно, несмотря на то, что мотора два, резких скачков и вибрации также не будет.

Какие они бывают

Большинство современных холодильников оборудованы поршневыми компрессорами, которые работают от электродвигателей с вертикальным валом. Наиболее часто компрессор вместе с электродвигателем подвешивают на пружинах внутри герметичного кожуха — такой тип конструкции называется внутренней подвеской. Так обеспечивается невысокий уровень шума при работе компрессора, поскольку большинство вибраций гасятся пружинами и «остаются» внутри кожуха.

Поршневые компрессоры прошлых лет работали от электродвигателя с горизонтальным валом и имели наружную подвеску — в основании шкафа холодильника, на раме, устанавливались пружины, на которые, собственно, и крепился кожух с запакованными в него компрессором и электродвигателем. В этом случае все вибрации компрессора не гасятся пружинами и передаются на кожух, затем на раму и шкаф, что делает работу холодильника излишне шумной.

Как узнать какой компрессор стоит на холодильнике

Производители пока не изобрели компрессор, который обладает идеальными характеристиками. Что касается устройств австрийского производства, то они надежные и тихие. Но белорусские стоят дешевле, поэтому их устанавливают в целях экономии.  Перед покупкой холодильника следует выяснить, какое именно устройство в нем установлено. Тип компрессора узнают по ряду признаков. Линейные разновидности более шумные, нежели инверторные. При отключении слышен своеобразный щелчок. Одно из самых явных отличий – это стоимость. Цена инверторного холодильника самая высокая.

Сегодня можно купить холодильники с разными типами, в том числе и с поршневым. Не все стремятся приобрести дорогостоящий инверторный прибор, тем более замораживание в нем ничем не отличается от линейных моделей. Хотя надо иметь в виду, высокая цена за короткое время окупится минимальными потребностями в электроэнергии и экономичным режимом работы. Перед тем как решить, какой компрессор лучше в холодильнике, необходимо сопоставить преимущества и недостатки всех видов.

Топ-10 холодильников с инверторным компрессором

Преимущества и недостатки

Выбирая, что лучше, холодильник с одним мощным или двумя экономичными компрессорами, следует определить основные достоинства и недостатки каждой технологии.

Достоинства:

1. Больший срок службы за счет увеличенного ресурса двух силовых агрегатов;
2. Больший объем холодильной и морозильной камеры благодаря наличию двух отдельных компрессоров;
3. Такая конструкция дает возможность раздельной регулировки интенсивности работы каждого холодильного контура, увеличивая или уменьшая разность температур в камерах;
4. Поломка одного силового агрегата не влияет на работоспособность другого;
5. Увеличенная скорость заморозки продуктов.

Недостатки:

1. Высокая стоимость;
2. Высокий уровень шумового воздействия. Бытует мнение, что две одновременно работающих силовых установки издают больше шума;
3. Низкая надежность. По мнению наших соотечественников, большее количество механизмов приводит к более частым поломкам;
4. Низкая экономичность. Как правило, два агрегата потребляют больше энергии.

Принцип работы

Обычный линейный компрессор запускается на максимум, работает, и самостоятельно выключается в тот момент, когда температура в холодильной камере достигает заданного значения. Процесс включения-отключения регулируется с помощью реле. Если вы прислушаетесь, то обязательно услышите характерный щелчок в момент запуска и в момент отключения. Когда холодильник гудит, вы понимаете, что его двигатель работает.

Постоянное включение на полную мощность и выключение приводит к сильному разогреву компрессора в холодильнике, со временем он может выйти из строя, и тогда вам придется покупать новый охлаждающий прибор. К тому же при запуске повышается нагрузка на электросеть, что приводит к повышенному расходу электроэнергии. Все это стало причиной изобретения инверторной модели. Принцип ее работы следующий.

• Вначале инверторный компрессор включается (без этого никак).
• В процессе его работы камера внутри охлаждается.
• Работа инвертора обеспечивает поддержание в камере заданной температуры.
• Компрессор сбавляет обороты, но полностью не отключается.

Работа осуществляется плавно, размеренно. Иногда ее сравнивают с работой двигателя автомобиля, проезжающего по идеальной трассе. В противоположность этому линейный компрессор сравнивают с автомобилем, двигающимся по ухабам, крутым подъемам и резким спускам.

Если говорить более техническим языком, то инверторный двигатель преобразует переменный ток в постоянный, а затем опять в переменный, только уже необходимой для него частоты. Применяется бесщеточный трехфазный двигатель. Такие двигатели также используют для производства измерительной, медицинской аппаратуры, компьютерной, автомобильной техники и т. д.

Как устроен холодильник

Любой современный холодильник состоит из следующих основных агрегатов:

• Двигатель.
• Конденсатор.
• Испаритель.
• Капиллярная трубка.
• Осушительный фильтр.
• Докипатель.

Схема работы холодильника

Электродвигатель

Двигатель является основным узлом бытового прибора. Предназначен для циркуляции охлаждающей жидкости (фреона) по трубкам.

Двигатель состоит из двух агрегатов:

• электромотор;
• компрессор.

Электромотор преобразует электрический ток в механическую энергию. Агрегат состоит из двух частей – ротора и статора.

Корпус статора устроен из нескольких медных катушек. Ротор имеет вид стального вала. Ротор соединен с поршневой системой двигателя.

При подключении двигателя к сети питания в катушках возникает электромагнитная индукция. Она является причиной возникновения крутящего момента. Центробежная сила приводит ротор во вращательное движение.

При вращении ротора двигателя происходит линейное перемещение поршня. Передняя стенка поршня сжимает и разряжает рабочую жидкость до рабочего состояния.

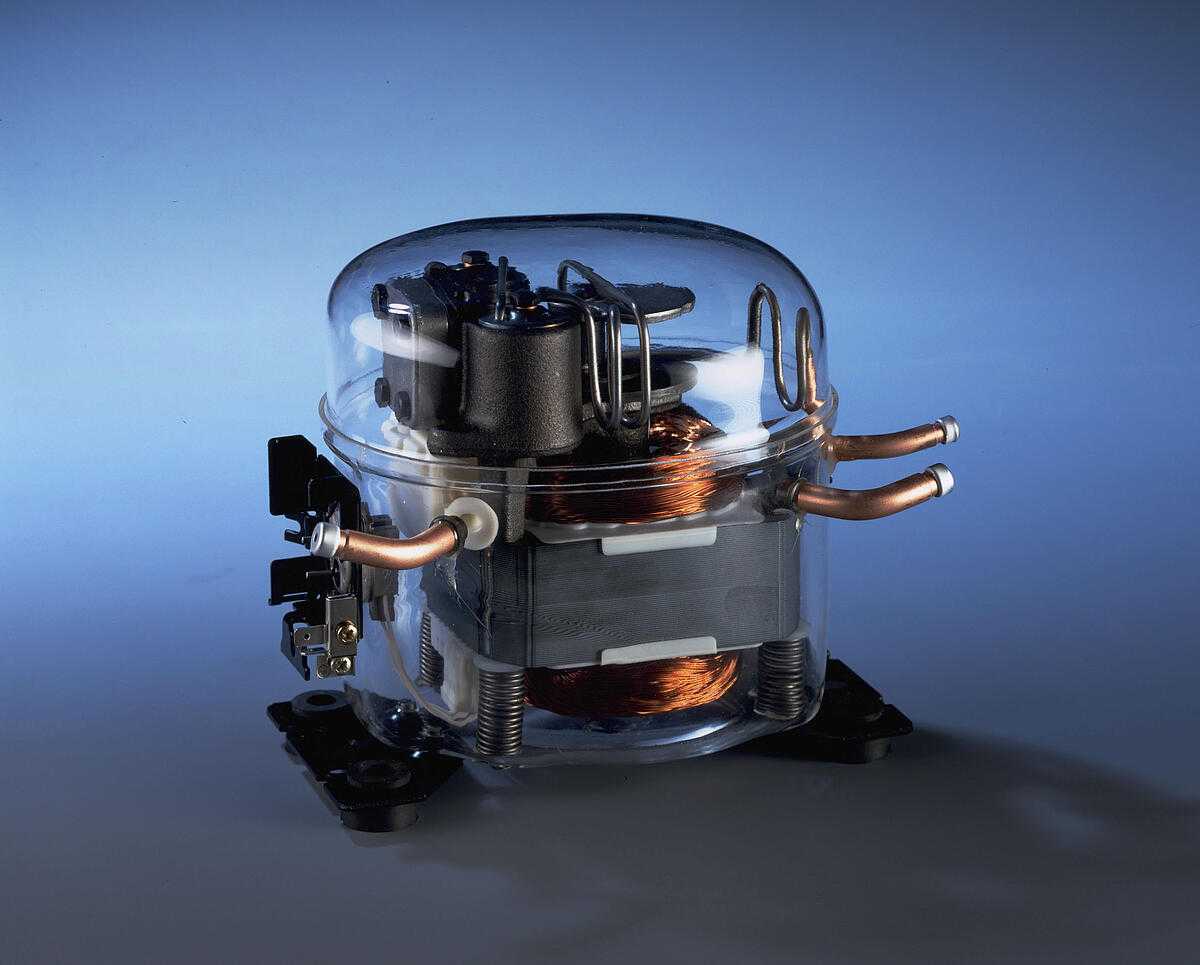

Положение двигателя холодильника

В современных охлаждающих установках электродвигатель находится внутри компрессора. Такое расположение преграждает газу путь для самопроизвольной утечки.

Для уменьшения вибраций двигатель находится на пружинистой металлической подвеске. Пружина может находится снаружи или внутри устройства. В современных агрегатах пружина находится внутри корпуса двигателя. Это позволяет эффективно гасить вибрации при работе аппарата.

Конденсатор

Представляет собой змеевидный трубопровод диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочей жидкости в окружающую среду. Конденсатор располагается на задней наружной поверхности прибора.

Испаритель

Представляет систему тонких трубок. Предназначен для испарения рабочей жидкости и охлаждения окружающего пространства. Располагается внутри или снаружи морозильника.

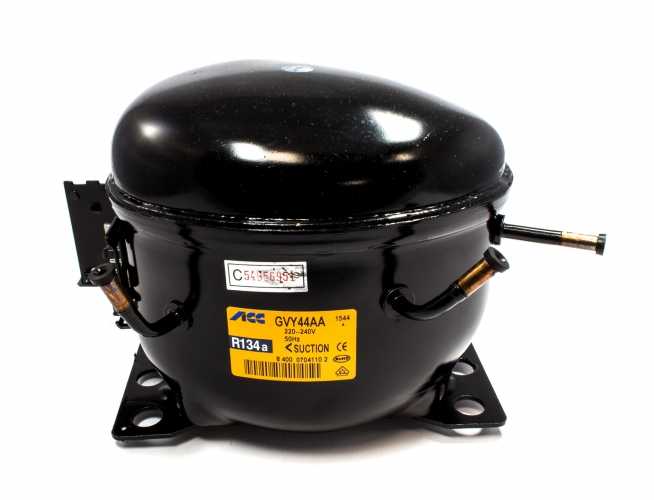

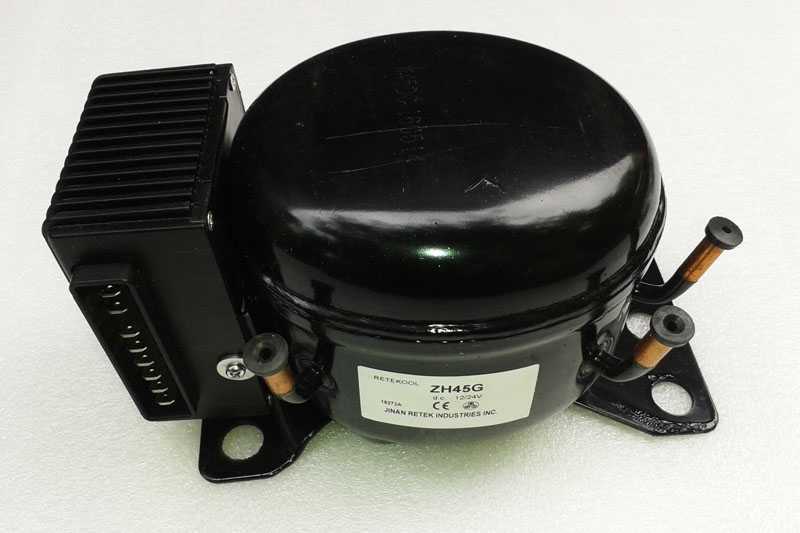

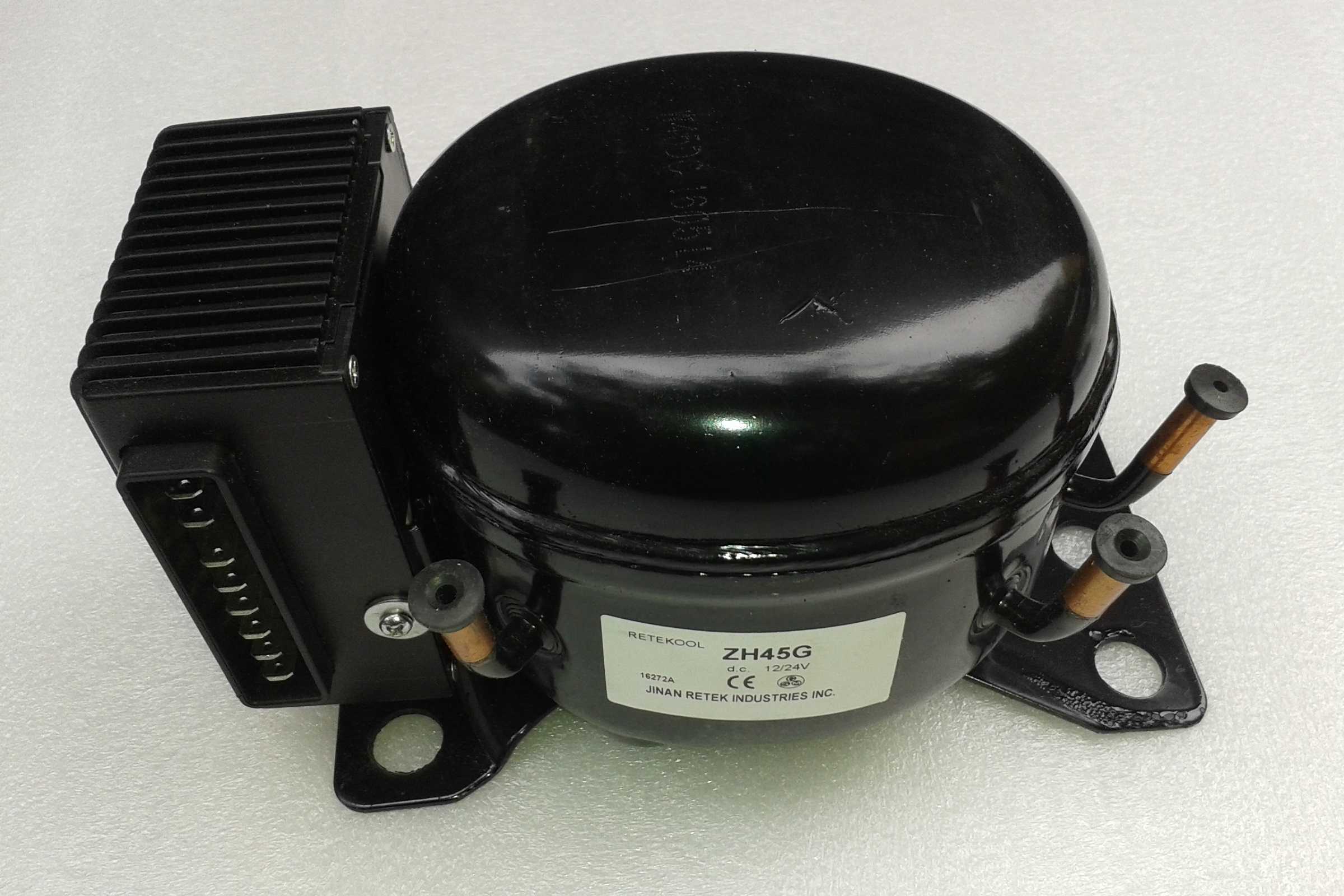

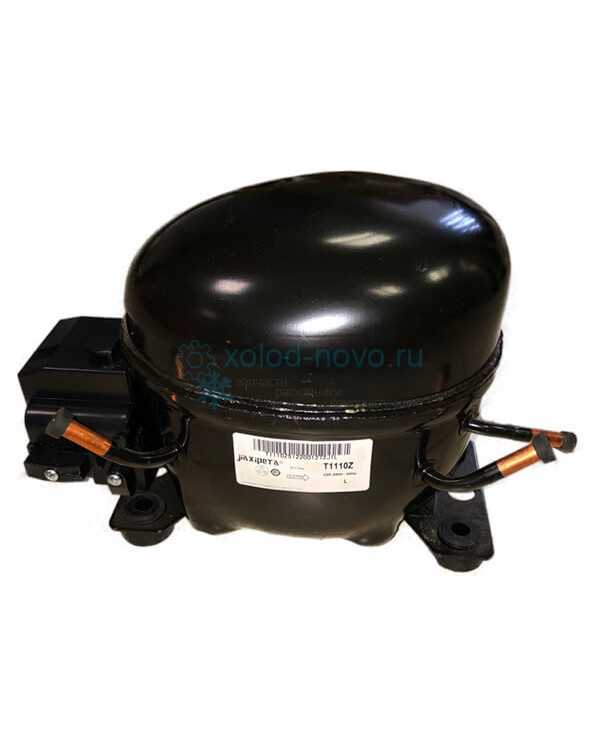

Устройство компрессора

Капиллярная трубка

Предназначена для снижения давления газа. Имеет диаметр от 1,5 до 3 миллиметров. Расположена на участке между испарителем и конденсатором.

Фильтр-осушитель

Предназначен для очистки рабочего газа от влаги. Имеет вид медной трубки диаметром от 10 до 20 мм. Концы трубки вытянуты и герметично впаяны с капиллярную трубку и конденсатор.

Внутри трубки находится цеолит — минеральный наполнитель с высокопористой структурой. На обоих концах трубки установлены заграждающие сетки.

Фильтр-осушитель

Со стороны конденсатора установлена металлическая сеточка с размерами ячеек до 2 мм. Со стороны капиллярной трубки установлена синтетическая сетка. Размеры ячеек такой сетки составляют десятые доли миллиметра.

Докипатель

Представляет собой металлическую емкость. Устанавливается на участке между испарителем и входом компрессора. Предназначен для доведения фреона до кипения с последующим испарением.

Служит защитой двигателя от попадания жидкости. Попадание рабочей жидкости может привести к выходу его из строя.

Это интересно: Как работает фотоэпилятор: что это такое, плюсы и минусы, противопоказания
