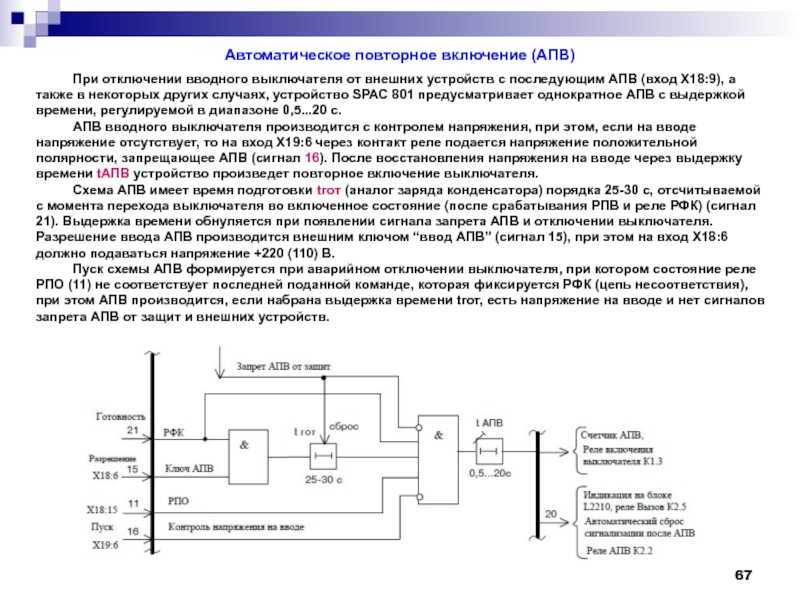

Автоматическое повторное включение (апв)

Двукратное АПВ

Особенности выполнения АПВ на телемеханизированных п/ст

Рассмотренная выше схема АПВ применяется в случаях, когда в нормальном режиме положение ключа управления выключателем соответствует положению выключателя: выключатель выключен – ключ находится в положении Включено

; выключатель отключен – ключ в положенииОтключено . Это, однако, имеет место не всегда. Так, например, на телемеханизированных п/ст без дежурного персонала имеется как местное дистанционное управление, осуществляемое с помощью ключа, установленного на щите управления данного объекта, так и телеуправление, осуществляемое с диспетчерского пункта. При телеуправлении ключ управления, находящийся на самом объекте, остается неизменно в том положении, в которое он был поставлен при последней операции с ним.

Очевидно, что в этом случае схема АПВ, приведенная на рис. 8., неприменима, так как она будет производить повторное включение выключателя при его оперативном отключении через устройство телеуправления. Поэтому на телемеханизированных п/ст для управления выключателем используются ключи управления без фиксации положения типа ПМОВ или МКФ, а для запоминания предыдущей команды управления предусматривается специальные реле фиксации команды.

Применение двукратного АПВ позволяет повысить эффективность этого вида автоматики. Как показывает опыт эксплуатации, успешность действия при втором включении составляет 10–20%, что повышает общий процент успешных действий АПВ до 75–95%. Двукратное АПВ применяют, как правило, на линиях с односторонним питанием и на головных участках кольцевых сетей, где возможна работа в режиме одностороннего питания.

В схемах АПВ двукратного действия применяется комплектное устройство типа РПВ-258. В отличие от устройства РПВ-58, рассмотренного выше, РПВ-258 (см. рис. 13.) содержит два конденсатора С1 и С2 и реле времени КТ с тремя контактами: КТ.1 размыкающимся без выдержки времени, и двумя контактами, замыкающимися с выдержками времени (временно замыкающий – проскальзывающий КТ.2 и упорныйКТ.3).

Пуск схемы двукратного АПВ осуществляется так же, как и схемы однократного АПВ, контактами реле KQT, которое срабатывает при отключении выключателя и подает минус на обмотку реле времени АПВ. Спустя установленную выдержку времени замкнется проскальзывающий контакт реле времени КТ.2 и создаст цепь для разряда конденсатора С1 на обмотку промежуточного реле KL1, которое, сработав, включит выключатель.

В случае успешного АПВ работа схемы прекратится. Если же АПВ было неуспешным, и выключатель отключился вновь, опять сработает KQT и запустит реле KT. В этом случае при замыкании контакта КТ.2 промежуточное реле не сработает, так как конденсатор С1 к этому времени не успеет зарядиться. Реле времени продолжая работать, замкнет контакт КТ.3; при этом под действием разряда конденсатора С2 вновь сработает реле KL1 и произойдет второй цикл АПВ.

Для предотвращения срабатывания АПВ в случае отключения выключателя после включения его ключом управления на КЗ в схеме осуществляется разряд конденсаторов С1 и С2 через резисторы R5 и R3. Аналогично осуществляется запрет АПВ контактами реле защит.

Выдержка времени первого цикла АПВ определяется по выражениям (1) и (2) так же, как и для АПВ однократного действия. Второй цикл согласно ПУЭ должен происходит спустя 10–20 с. после вторичного отключения выключателя. Такая большая выдержка времени АПВ во втором цикле диктуется необходимостью подготовки выключателя к отключению третьего КЗ в случае включения на устойчивое повреждение. За это время из гасительной камеры удаляются разложившиеся и обугленные частицы, камера вновь заполняется маслом, и отключающая способность выключателя восстанавливается. В комплекте РПВ-258 время готовности к последующим действиям после второго цикла составляет 60–100 с.

Применение

В работе энергосистемы нередко случаются аварии, вызванные разного рода причинами, в результате которых система может потерять часть своих источников питания (аварии на генераторах, питающих трансформаторах). Обычно, в случае потери питания от источника, применяется АВР, с помощью которого к системе подключаются дополнительные источники; или систему соединяют с параллельно работающей системой. Однако во многих случаях мощности источников, питающих параллельную систему, может быть недостаточно для питания своей и добавленной нагрузки, в связи с чем в системе возникает дефицит активной мощности, проявляющийся в первую очередь в снижении частоты системы.

Снижение частоты на десятые доли герца могут привести к ухудшению экономических показателей системы, но серьёзной опасности не несет. (Промышленная частота переменного тока в России и ряде стран Европы принята 50 Гц, В США — 60 Гц) Снижение же частоты на 1-2 Гц и более может привести к серьёзным последствиям для работы энергосистемы, а также для её электроприёмников. Объясняется это тем, что при снижении рабочей частоты снижается скорость вращения питающихся от системы электродвигателей. В число этих двигателей, в частности, входят и механизмы собственных нужд тепловых электростанций, которые также питают данную систему. В результате этого снижается выходная мощность, генерируемая тепловыми электростанциями, и частота падает ещё быстрее. Этот процесс называется «лавиной частоты»

и приводит к выводу системы из строя.

Снижение частоты несет разрушительные действия для сложных технологических процессов, может привести к угрозе безопасности людей, повлечь за собой серьёзные техногенные или экологические катастрофы. В частности, при долгой работе крупных паровых турбин на пониженной частоте в них возникают разрушительные процессы, связанные с совпадением частоты вращения турбины с резонансной частотой какой-либо из групп её лопаток.

Кроме частоты, в системе уменьшается напряжение, недостаток которого также серьёзно влияет на состояние потребителей электроэнергии.

Для того, чтобы не допустить обвала частоты в системе, принято отключать часть приёмников электроэнергии, снижая тем самым нагрузку на систему. Подобное отключение называется автоматической частотной разгрузкой (АЧР).

Согласно ПУЭ все потребители электрической энергии делятся на три категории: I категория — к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, опасность для безопасности государства, нарушение сложных технологических процессов и пр. II категория — к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта. III категория — все остальные потребители электроэнергии. Потребители I категории должны иметь постоянное электропитание, причем от двух независимых источников. Перерыв в питании от одного из источников допускается только на время действия АВР. Потребители II категории допускают работу от одного источника и перерыв питания не должен превышать время, необходимое для включения резервного источника дежурным персоналом или выездной бригадой. Потребители же III категории допускают перерыв в электропитании до суток (время ликвидации аварии выездной аварийной бригадой). Таким образом, действие АЧР направлено на отключение потребителей III категории, как наименее важных.

При проектировании схемы АЧР электрической системы следует распределять потребителей по подстанциям и распределительным устройствам с учетом этого разделения на категории. Кроме того, следует предусмотреть все возможные виды аварий и предусмотреть такую мощность отключаемых электроприёмников, которой окажется достаточно, чтобы вернуть систему в нормальное состояние после их отключения. Саму схему АЧР делают многоступенчатой, где каждая ступень отличается от другой уставкой по частоте. То есть, при достижении частоты ниже определённого значения, определяемого первой уставкой, сработает первая ступень и отключит часть потребителей. Затем, если процесс падения частоты не остановился, то при достижении частоты значения второй уставки, отключится следующая группа потребителей, что ещё больше замедлит процесс снижения частоты.

Ссылки по теме

• Правила технической эксплуатации электроустановок потребителей / Нормативный документ от 9 февраля 2007 г. в 02:14
• Библия электрика / Нормативный документ от 14 января 2014 г. в 12:32
• Справочник по электрическим сетям 0,4-35 кВ и 110-1150 кВ. Том 10 / Нормативный документ от 2 марта 2009 г. в 18:12
• Кабышев А.В., Тарасов Е.В. Низковольтные автоматические выключатели / Нормативный документ от 1 октября 2021 г. в 09:22
• Правила устройства воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами / Нормативный документ от 30 апреля 2008 г. в 15:00
• Князевский Б.А. Трунковский Л.Е. Монтаж и эксплуатация промышленных электроустановок / Нормативный документ от 17 октября 2019 г. в 12:36
• Маньков В.Д. Заграничный С.Ф. Защитное заземление и зануление электроустановок / Нормативный документ от 27 марта 2021 г. в 09:05

ТАПВ и ОАПВ.

Устойчивость работы энергосистемы зависит не только от времени отключения КЗ на ВЛ 500 кВ, но также и от времени АПВ: передача мощности по ВЛ прекращается в момент возникновения КЗ (трехфазного) и возобновляется после включения ВЛ устройством АПВ. То есть, для повышения устойчивости работы энергосистемы надо уменьшать как время срабатывания релейной защиты ВЛ 500 кВ, так и время АПВ.

Время срабатывания релейной защиты при КЗ на ВЛ 500 кВ практически всегда равно нулю (примерно 20-60 мсек.). А время АПВ сделать равным нулю принципиально невозможно по нескольким причинам, основной из которых является то, что выдержка времени АПВ должна быть больше, чем время срабатывания резервных защит на противоположном конце ВЛ (обычно это 2-3 ступени ДЗ и ЗЗ):

tАПВ.А = tСЗ.Б+tОТКЛ.Б+tДЕИОН+tЗАП-tСЗ.А-tОТКЛ.А = tСЗ.Б+tЗАП

Поэтому АПВ на ВЛ с двухсторонним питанием всегда имеет выдержку времени несколько секунд.

Гениальный выход из этого положения — при однофазных КЗ на ВЛ, которые составляют около 65% всех КЗ, отключать не все три фазы ВЛ, а только одну поврежденную фазу с последующим АПВ этой фазы. При этом в цикле АПВ по двум неповрежденным фазам ВЛ остается связь между частями энергосистемы и передается мощность, что резко повышает устойчивость работы энергосистемы по сравнению с трехфазным отключением ВЛ.

Для обеспечения однофазного отключения ВЛ и последующего однофазного АПВ применяются устройства ОАПВ. Ситуация осложняется тем, что, как правило, устройства РЗ не определяют поврежденную фазу, вся релейная защита действует только на отключения трех фаз независимо от вида повреждения. А некоторые типы защит, например ЗЗ, принципиально не могут определить поврежденную фазу. Поэтому определение поврежденной фазы, ее отключение и включение выполняется устройством ОАПВ.

Советуем изучить — Схема электрических соединений ТЭЦ средней мощности

При этом взаимодействие устройств релейной защиты и ОАПВ выполняется следующим образом:

1.

При возникновении любого близкого КЗ релейная защита и ОАПВ работают параллельно во времени: релейная защита определяет, надо ли отключать ВЛ, а ОАПВ определяет поврежденную фазу.

2.

Пока релейная защита не сработает, ОАПВ ничего не делает, хотя уже и знает, какие фазы повреждены.

3.

Если релейная защита решила, что ВЛ надо отключать, она отключает ВЛ через схему ОАПВ. То есть, релейная защита не подает команду на отключение трех фаз выключателя ВЛ, а подает команду ОАПВ на отключение ВЛ.

4.

Если ОАПВ определило, что КЗ однофазное, то после получения команды от релейной защиты, оно отключает только поврежденную фазу ВЛ и с выдержкой времени пробует ее повторно включить — однофазное АПВ. Если КЗ исчезло, то это называется успешное ОАПВ. Если КЗ возникло снова, то ОАПВ отключает все три фазы ВЛ (неуспешное ОАПВ) и больше их не включает.

Устройство и принцип работы

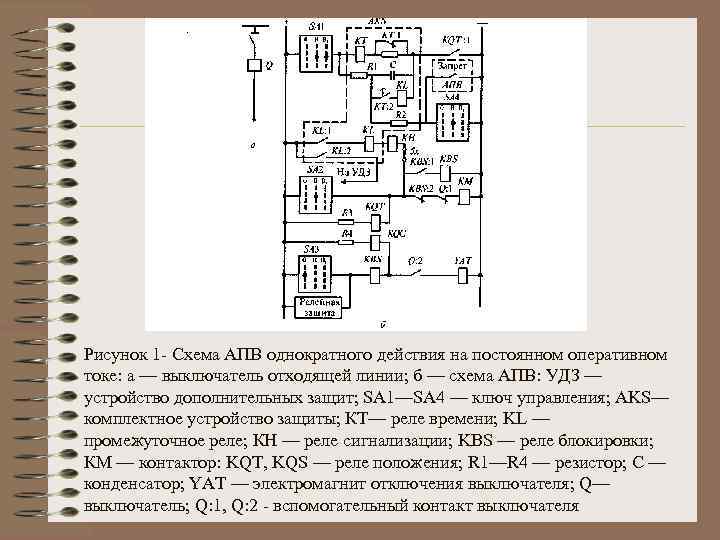

Ознакомиться с устройством и принципом работы АПВ можно на примере следующей схемы:

Подача тока здесь осуществляется через управляющую шину ШУ. Управление АПВ производится с помощью следующих механизмов:

• контролирующего синхронизацию;
• управляющего контактами выключающего устройства;
• запрещающим включение;
• разрешающим подготовку.

Временное и промежуточное реле (РВ и РП) обеспечивают защиту. Промежуточное реле выполнено с двумя обмотками: токовой и напряжения. При нормальной работе на ШУ подаётся ток, заряжающий конденсирующий элемент С, если поступает соответствующий сигнал от цепи разрешения подготовки.

Возможность повторного включения предотвращается за счёт запрещающей схемы, настройка которой обеспечивается последовательно подключёнными резисторами R1 и R2.

При отключении линии АПВ срабатывает посредством подачи сигнала схемой, контролирующей синхронизацию. Замыкаются её контакты и шунтируется резистор R, а конденсатор разряжается на катушку РП. Одновременно также происходит возбуждение токовой катушки, замыкающей контакты реле в сети.

В случае прекращения трёхфазного КЗ, АПВ срабатывает, и обмотка РВ размыкается. Затем подключается резистор R, и происходит возврат реле к обесточенному состоянию.

Использование узла Н позволяет обеспечить безопасное выполнение работ по обслуживанию линии оперативным персоналом.

АПВ должно предусматриваться на:

• на воздушных, кабельно-воздушных сетях напряжением свыше 1000В;
• трансформаторов;
• шинах электростанций;
• некоторых ответственных электродвигателях.

АПВ выполняется с помощью устройств автоматики, которые воздействуют на выключатели после их отключения действиями релейной защиты. Для выполнения наиболее простого и распространенного однократного АПВ используются реле повторного включения. А в современных устройствах РЗиА для выполнения схем АПВ используют полупроводниковое реле РПВ-01 либо аналогичные устройства – группа микропроцессорных блоков (А0110 и др.), конструктивно расположенные в блоке ЯРЭ-2201.

Таким образом, использование устройств АПВ в системах электроснабжения является экономически целесообразным, поскольку ущерб от недоотпуска электроэнергии оказывается значительно выше стоимости установки АПВ.

Разновидности автоматического повторного включения

В комплексе работ по усовершенствованию управления энергетикой большое значение отводится автоматизации технологических процессов по производству и передаче электроэнергии. В данном случае, автоматизация распределительных сетей и подстанций выходит на первое место.

Всевозможные устройства автоматики позволяют обеспечить комплексную автоматизацию сетей с автоматическим восстановлением электроснабжения потребителей в случаях возникновения каких-либо аварийных режимов.

Одним из основных типов автоматики в данном случае считается автоматическое повторное включение трансформаторов, шин, линий электропередач.

В общем, АПВ выключателей в энергосистеме – это основное средство, повышающее надёжность работы энергосистемы и обеспечивающее бесперебойность питания потребителей.

Опыт эксплуатации показал, что большое число нарушений изоляции электроустановок является неустойчивым и самостоятельно устраняется после снятия напряжения. Такие ситуации возможны при грозовом перекрытии изоляции, падении деревьев, схлестывании проводов при ветровой нагрузке и т. д.

При правильно выбранном времени срабатывании устройств РЗА, электрическая дуга, возникающая в месте нарушения изоляции, значительных нарушений нанести не успевает и включённое повторно оборудование продолжает оставаться в работе.

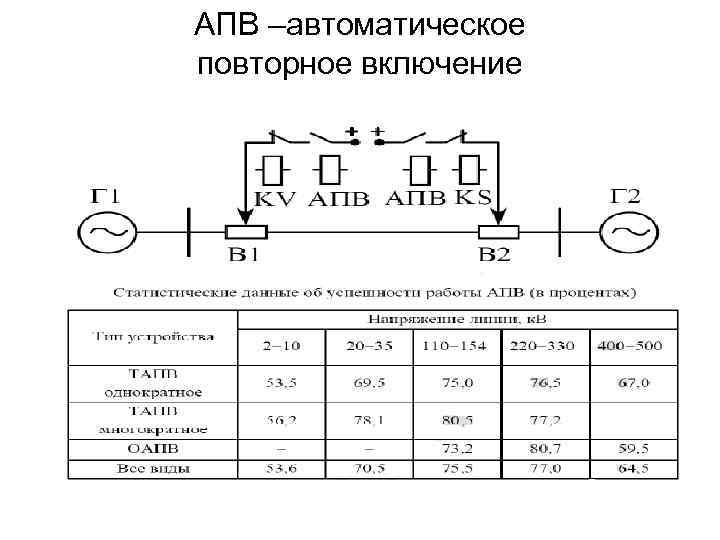

То есть, с уверенностью можно говорить об успешной работе АПВ. По многолетним статистическим данным, оно бывает успешно в 70% от общего количества случаев нарушений электроснабжения.

Основные разновидности

. Из наиболее распространённых видов АПВ, применяемых сегодня в электроэнергетике, можно выделить следующие виды:

АПВ КОНЛ

(АПВ с контролем отсутствия напряжения на линии). Данный вид повторного включения считается наиболее распространённым, который применяется в сетях всех уровней напряжения, когда восстановление электроснабжения потребителей происходит при отключении выключателя от действия линейных защит. Происходит контроль отсутствия напряжения на линии электропередач при помощи линейных ТН.

АПВ КС

(АПВ с контролем синхронизма). Используется для повторного включения выключателей линий, имеющих двустороннее питание, когда проверяется синхронность напряжений на его вводах. Для этих целей используются либо линейные трансформаторы напряжения, либо конденсаторы связи, с которых происходит отбор синхронизируемых напряжений.

ЧАПВ

(АПВ после работы автоматической частотной разгрузки). Данный вид “повторки” применяется, когда в энергосистеме в случае снижения частоты питающей сети произошло отключение потребителей, что позволяет уменьшить общую нагрузку узла и сохранить в целости генерирующие установки.

В итоге по мере восстановление в системе частоты происходит включение потребителей при помощи устройств частотного АПВ после работы АЧР.

АПВ шин и трансформаторов

Короткие замыкания на шинах подстанций происходят очень редко, но в таких случаях отключается большое число ответственных потребителей, поэтому очевидна вся важность АПВ шин

В данном случае подразумевается восстановление питания шин подстанции в следующих моментах:

При погашении шин подстанции со стороны основного источника питания с повреждением элементов линии. Происходит включение выключателя от АПВ КННЛ от другого источника с обязательным контролем наличия напряжения на линии.

При погашении шин в результате действия их защит и отключении всех присоединений. В данном случае производится повторная подач напряжения на шины включением выключателя опробующей ВЛ, находящейся под напряжением со стороны источника питания с предварительным контролем отсутствия напряжения на шинах (АПВ КОНШ).

Взаимодействие устройств AIIB и релейной защиты.

Для сетей, состоящих из последовательно включенных участков с собственными выключателями и релейной защитой, «Правила» предусматривают следующие виды взаимодействия АПВ и релейной защиты: ускорение защиты после АПВ; ускорение защиты до АПВ; использование АПВ разной кратности. Эти мероприятия предназначены для ускорения отключения к. з. и повышения эффективности АПВ, а также для обеспечения селективных отключений поврежденных участков в тех случаях, когда релейная защита на соседних участках не может иметь полноценных ступеней селективности. Ускорение защиты после АПВ выполняется путем использования импульсного контакта реле времени в схеме максимальной токовой защиты или путем кратковременного ввода в работу дополнительного комплекта максимальной токовой защиты. Например, в сети 10 кВ, состоящей из трех участков (рис. 25,а), защиты 1, 2, 3 из-за близких по значению выдержек времени срабатывают одновременно при к. з. в точке К, причем для защит 1 и 2 эти действия являются неселективными.

Рис. 25. Схемы сетей 10 кВ, для которых целесообразно выполнять ускорение защиты после АПВ (а) и до АПВ (б) Первым имеет возможность сработать устройство АПВ на выключателе 1, поскольку со стороны шин 10 кВ подстанции А имеется напряжение. При включении выключателя от устройства АПВ на небольшой период времени (около 1 с) ускоряется действие защиты 1 до 0,2 с (вместо 0,8 с). Если бы к. з. произошло на участке 1—2, то выключатель 1 был бы быстро отключен этой ускоренной защитой. Но при к. з. в точке К за отключившимися выключателями 2 и 3 защита 1 не работает и через 1 с ее время срабатывания вновь становится равным 0,8 с. После успешного включения выключателя 1 появляется напряжение на схеме АПВ выключателя 2. Через несколько секунд устройство АПВ срабатывает, включается выключатель 2 и одновременно вводится .ускорение защиты 2 до 0,2 с. Но защита 2, так же как и защита 1, не срабатывает вследствие того, что к. з. произошло в точке К. Если бы к. з. было на участке 2—3, защита 2 по цепи ускорения сработала бы быстрее, чем защита 1, причем ступень селективности была бы достаточной: 0,6 с. После успешного включения выключателя 2 появляется напряжение на схеме АПВ выключателя 3. Через несколько секунд устройство АПВ срабатывает, включается выключатель 3, одновременно вводится цепь ускорения защиты 3 до 0,2 с и выключатель 3 отключается, причем намного раньше, чем могла бы подействовать защита 2, у которой к этому времени уже выведена из действия ускоренная ступень 0,2 с и введена постоянная уставка по времени 0,7 с (рис. 25,а). Ускорение защиты на постоянном оперативном токе выполняется просто и предусматривается в типовых проектных схемах . Для ускорения защиты на переменном оперативном токе при использовании реле РТ-80, РТВ, РТМ требуется дополнительная аппаратура, поэтому такие схемы применяются редко. Ускорение защиты до АПВ. Это мероприятие позволяет ускорять отключение к. з. в сети, состоящей из нескольких последовательно включенных участков или облегчать работу нескольких выключателей за счет одного, более мощного и надежного. На выключателе / (рис. 25,6) постоянно введена ускоренная защита с выдержкой времени 0,2 с. При к. з. в любой точке сети, например в точке К, эта защита отключает выключатель 1 до того, как сработают зашиты 2 и 3. При срабатывании устройства АПВ на включение выключателя 1 эта ускоренная защита выводится из действия на время, необходимое для селективного отключения ближайшего к месту к. з. выключателя 3. Схема на постоянном оперативном токе выполняется очень просто . Использование АПВ разной кратности. При недостаточных ступенях селективности (рис. 25,а) для исправления неселективных отключений могут быть применены устройства АПВ с разной кратностью действия. Например, для схемы сети на рис. 25,я можно было бы выполнить: на выключателе 3 — однократное АПВ, на выключателе 2 — двукратное, на выключателе 1 — трехкратное, хотя устройства АПВ с кратностью более двух промышленностью не выпускаются. Исправление неселективных действий с помощью АПВ разной кратности используется довольно часто и на смежных участках и линиях, и на линиях с трансформаторами на ответвлениях. В последнем случае АПВ исправляет неселективное действие защиты линии 10 кВ при к. з. в трансформаторе, когда время плавления вставок предохранителей 10 кВ соизмеримо с временем срабатывания защиты линии.

• Назад
• Вперёд

Принцип работы устройства АПВ

Схема применения устройства может быть разной в зависимости от конкретного случая. В автоматике применяется принцип выключения ВЛ с напряжением ниже 220 кВ, а точнее говоря, устройство проверяет состояние и положение ключа включателя. Точнее говоря, если устройство получило сигнал об отсутствии напряжения, но выключатель находится во включённом состоянии, значит, произошло отключение электроэнергии незапланированного типа. Такой принцип работы позволяет разделить проблему и в случае запланированного отключения напряжения устройство АПВ или АПВА просто не реагирует.

Требования к релейной защите

Главная её задача — это надёжно защищать оборудование и цепи электроснабжения от работы в неисправном, аварийном состоянии. Соответственно к ней существует ряд требований, выполнение которых проверяется регулярно лабораторией или специальными службами. Вот основные требования к релейной защите:

1. Быстродействие. Способность защиты работать с минимальной выдержкой времени после наступления аварийной ситуации. Правда, одни из них специально разработаны на срабатывание с определённой установленной выдержкой времени это зависит от условий работы электрооборудования и назначения конкретного вида релейной защиты;
2. Селективность. Это вид избирательности защиты, направленный на отключение только определённых ближайших участков к месту аварии или короткого замыкания;
3. Чувствительность. Способность защиты направленная на реагирование её только на данные отклонения, на которые она настроена;
4. Надёжность. Безотказность системы защит и недопущение ложных срабатываний.

От этих четырёх основных требований напрямую зависит эффективность функционирования релейной защиты любого электрического оборудования и цепей.
