Клеммы для соединения проводов

Основные правила применения Ваго

1. Для освещения и других цепей, ограниченных по току до 10А, клеммы подходят превосходно, никаких тонкостей знать не надо. Подключил – и поехали!

2. Если ток от 10 до 20 А – надо подумать о чистоте поверхности проводов. Причём, ток должен быть действительно ограничен соответствующим защитным автоматом (10, 13, 16, 20 А), а провод должен быть сечением 1,5 или 2,5 мм². Иначе может получиться примерно так:

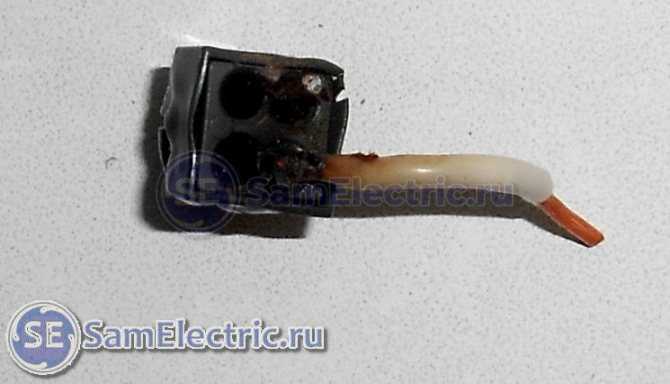

Клеммник Ваго 773 с пастой сгорел, т.к. старый алюминиевый провод был не зачищен

3. При токах 25 А и более применение Ваго я бы ограничил, перейдя к опрессовке, сварке или пайке проводов. Хотя, для быстрого ремонта домашней электропроводки лучше и удобнее Ваго способов не найти.

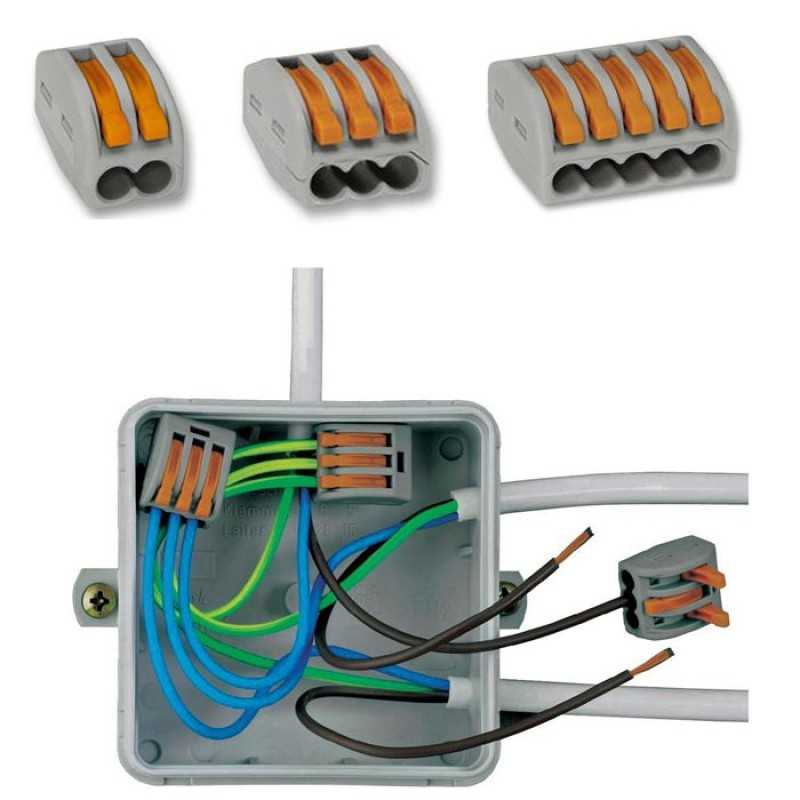

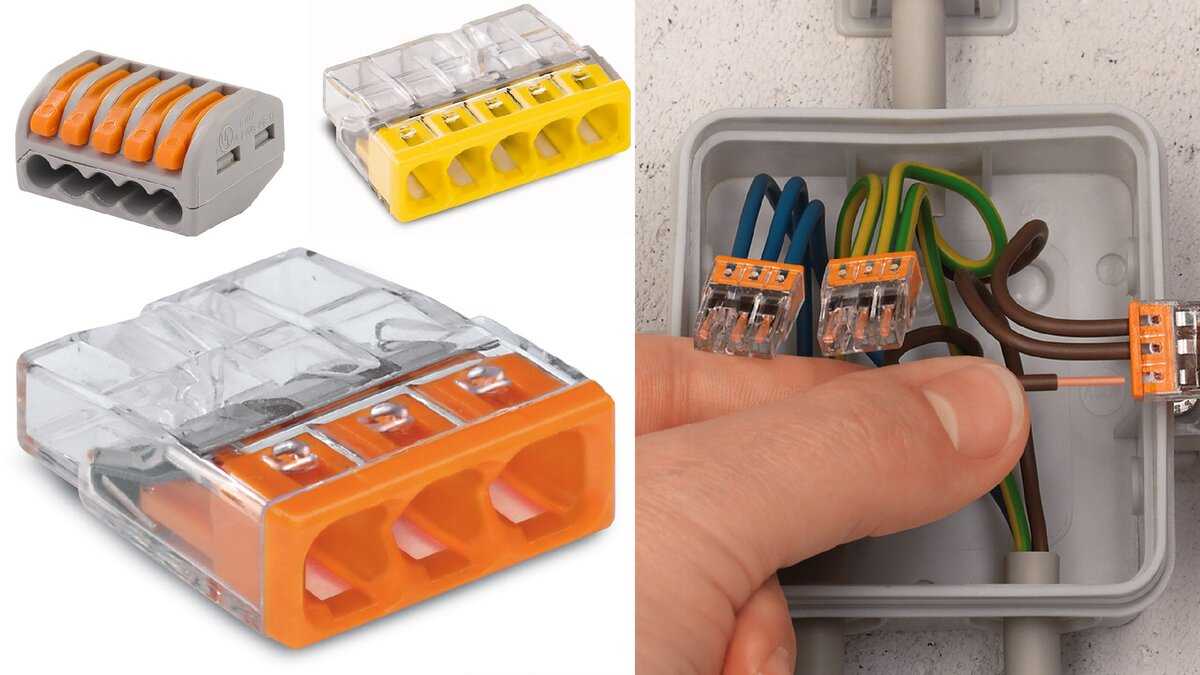

Для чего нужны клеммники Ваго

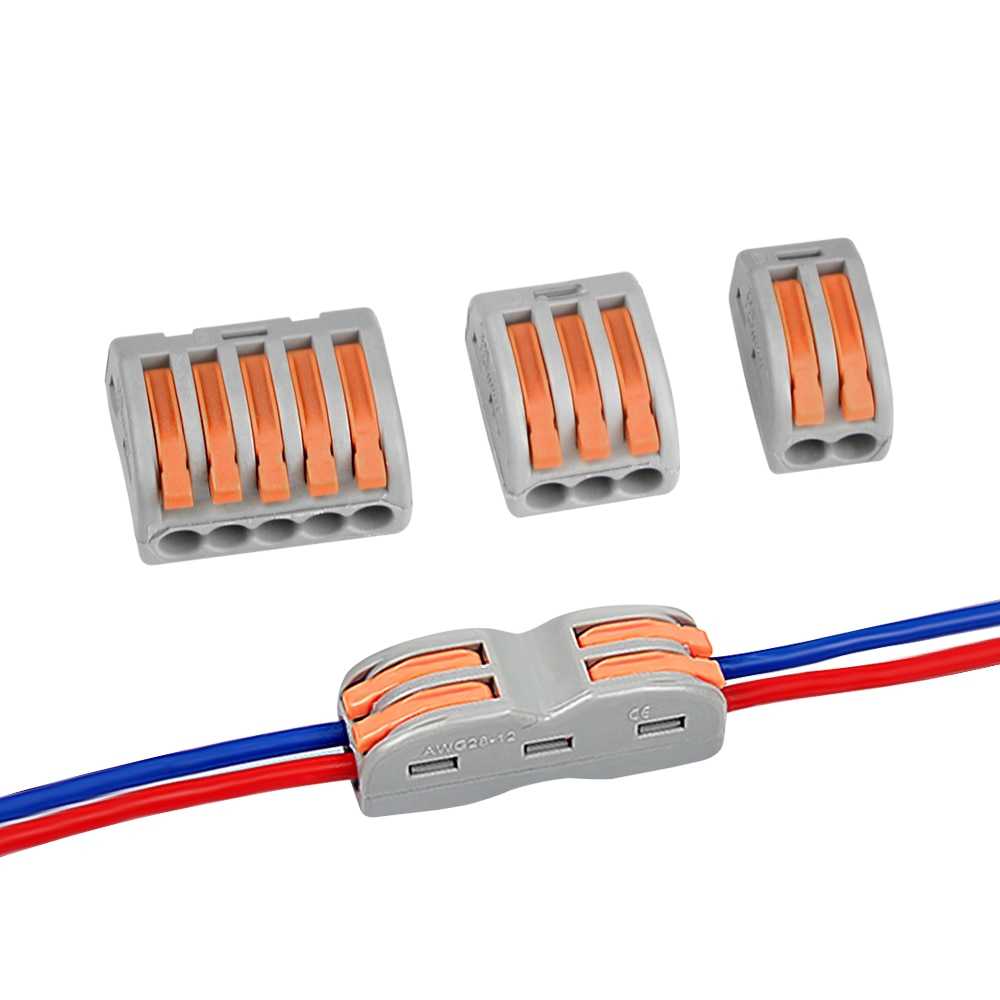

В отличие от аналогичных изделий других производителей, зажимы Wago имеют широкую сферу применения, поскольку могут использоваться при прокладке электропроводки как в быту, так и на производстве. Удачное конструктивное решение делает их безопасными при эксплуатации даже в условиях высокого напряжения и сильного электрического тока. Корпус клеммных колодок Wago изготавливается из особого модифицированного полимера, неподверженного воздействию влаги и устойчивого к перепадам температур. При этом клеммы Wago подходят для проводов всевозможных модификаций.

С помощью соединительных клемм Wago можно состыковывать медные и алюминиевые кабели разных сечений и типа (одножильные, многожильные), обеспечивая при этом высокую надежность монтажа. Их используют при прокладке наружной и скрытой проводки, внутри распределительных коробов, в местах, где из-за технологических сложности невозможно выполнить пайку. Для соединения проводов с помощью клеммников Wago достаточно установить провод в отверстие до упора и защелкнуть.

Виды соединений без использования клемм

Прежде чем начать разговор о клеммах, имеет смысл рассмотреть виды соединения проводов, не использующие специальных механических устройств. В конце концов, методы, которые сегодня принято считать «кустарными» и устаревшими, существуют со времен открытия электричества и живы по сей день. Вот основные из них:

• Скрутка. Соединение это выполняется исключительно просто, но если все сделано правильно, то оно относительно надежно и долговечно для сетей со средней токовой нагрузкой. Основной недостаток – невозможность соединения разнородных металлов. Если, к примеру, скрутить медный и алюминиевый провода, то каким бы качественным соединение ни было, оно прослужит недолго, поскольку разнородные металлы представляют собой гальваническую пару и под действием электрического тока очень быстро разрушаются. Не годится скрутка и для многожильных проводов, так как их просто невозможно плотно скрутить, а значит, контакт будет плохим и соединение быстро сгорит.
• Спайка. Пайка обеспечивает хороший долговременный контакт и годится для соединения как одножильных, так и многожильных проводов. К недостаткам можно отнести низкую температурную стойкость (припой — довольно легкоплавкий материал) и необходимость иметь рядом разогретый паяльник и электросеть для его подключения. Кроме того, некоторые металлы очень плохо паяются (алюминий и его сплавы) или не паяются вовсе (нихром, константан и пр.).
• Сварка. Исключительно прочное и качественное соединение, которое будет служить годами. Единственное, оно абсолютно неремонтопригодно – сварную стыковку невозможно разобрать. Ну и для того, чтобы сделать такое соединение необходимо специальное оборудование и соответствующие навыки. В дополнение качественно сварить разнородные металлы весьма проблематично, а зачастую и невозможно.
• Обжимка. Смысл метода состоит в том, что два проводника вставляются в гильзу (трубку), а затем эта трубка при помощи специального инструмента обжимается. Такой вид соединения, если он выполнен не пассатижами или молотком, долговечен и обеспечивает хороший контакт. Но он требует специального инструмента и набора гильз соответствующего диаметра. Обжимка годится для стыковки многожильных и одножильных проводников из однородных металлов. Гильза, естественно, должна быть выполнена из того же материала, что и провода или в крайнем случае из железа.

Примеры соединения медных проводов методами скрутки, пайки, обжимки и сварки

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

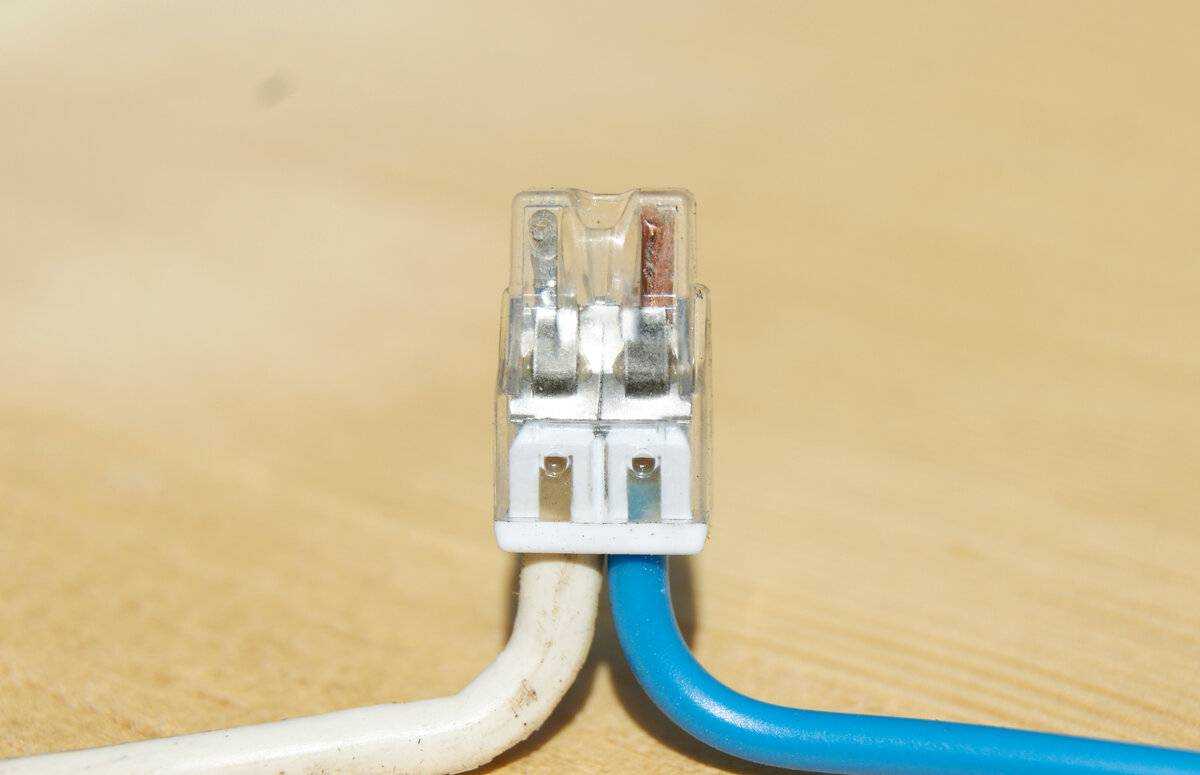

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Устройство клеммы Wago

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

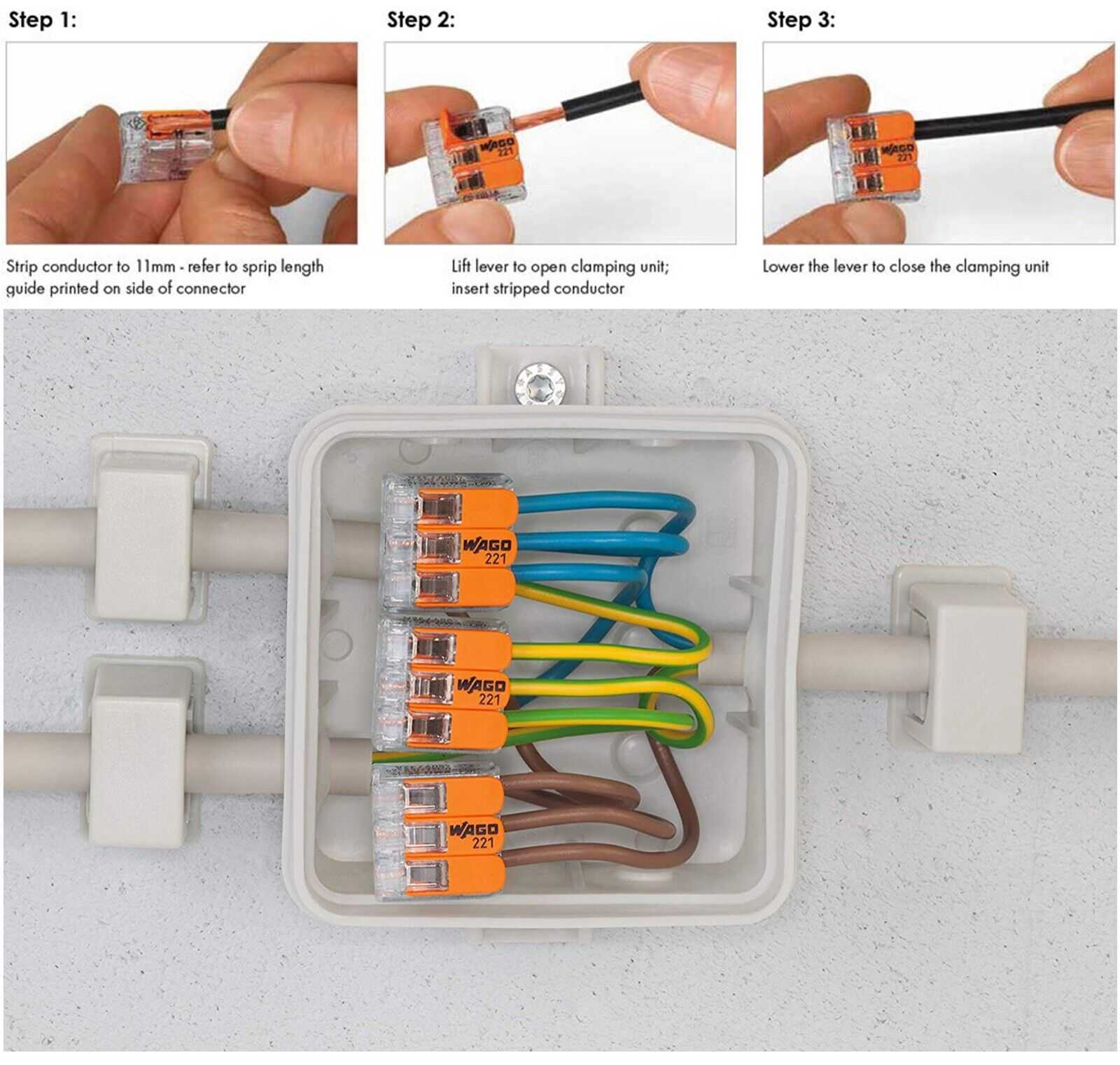

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Клемма заземления WAGO

Советы опытных монтажников

Много спорных моментов как в способах подключения, так и в использовании отдельных монтажных изделий. Но ряд правил распространяется на всех мастеров, которые занимаются электромонтажом.

Например, категорически запрещается скручивать алюминиевые жилы с медными. Быстрый процесс окисления разрушает коммутацию и создает опасную точку, которая может воспламениться или загореться в любой момент.

Еще несколько важных правил:

Галерея изображенийФотографии от Неправильное использование ножа может привести к истончению сердечника и потере свойств проводимости. Лучше всего использовать инструмент для зачистки проводов, который аккуратно снимает оболочку, не повреждая проводник

Лучше скрутить как можно туже, затем обрезать концы Оголенные жилы следует вставлять в зажимы, клеммы и гильзы до упора и так, чтобы свободная часть была полностью покрыта изоляцией – зачищенные жилы не должны быть при обустройстве проводку самостоятельно, обязательно учитывайте цвет и другую маркировку проводов, так намного проще производить соединения без риска перепутать проводники разного назначения Зажим вместо ножа Скрутка сделана правильно Максимальная изоляция соединений Важность маркировки проводников

Если проводник покрыт оксидной пленкой, ее необходимо аккуратно удалить контактной пастой или мелкой наждачной бумагой. Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

Отдельные проводники в винтовых зажимах ослаблены. Поэтому зачищенный конец рекомендуется сложить пополам или сделать из него произвольное кольцо.

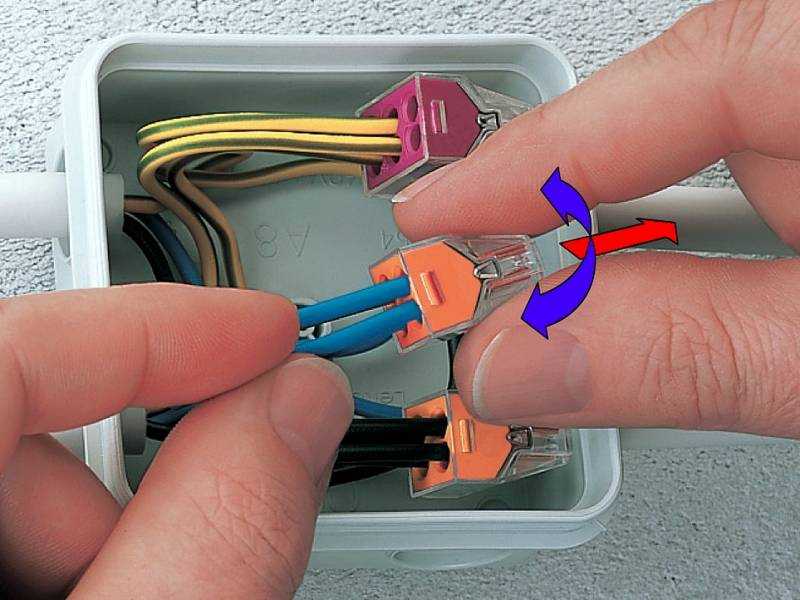

По окончании работы обязательно проверьте надежность соединений – слегка потяните за провода. Бывает так, что коммутация выходит из строя и жила просто выскальзывает из клеммника.

Если объем распределительной коробки позволяет, например, экраны содержат много кабелей и устройств, поэтому оставьте кабель с запасом. Иногда требуется изменение, и дополнительная длина пригодится, если соединения цельные или сгорели.

Также на нашем сайте есть другие статьи о соединителях проводников, способах соединения проводов разных сечений и советы по выбору лучшего соединителя:

Способы соединения электрических кабелей: виды соединений + технические нюансы Клеммы для соединения проводов: какие клеммники лучше и как с ними работать Соединители проводов: лучшие типы соединителей + на что обратить внимание при выборе соединителя

Клеммники Вага, характеристики

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

1. Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
2. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
3. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
4. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!. Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила

В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

• клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
• полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
• полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
• карболит способен выдержать статические нагрузки на вибрацию;
• поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
• эбонит и текстолит также используются для изготовления клеммных колодок.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

• Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
• Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
• Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
• Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
• Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Опрессовка специальными гильзами

Опрессовка гильзами является одним из наиболее надежных вариантов. Его суть заключается в том, что оголенные жилы помещаются в специальную трубку – гильзу, и обжимаются с усилием. После обжима гильза тщательно изолируется с помощью термоусадочной трубки (кембрика) либо изоленты.

Проводники можно направлять с различных сторон трубки либо с одной стороны. При первом варианте их стык должен находиться примерно посередине гильзы, во втором случае поперечное сечение всех жил (суммарное) не должно превышать сечение гильзы.

Преимущества:

• качественное соединение и изоляция;
• гильзы имеют невысокую стоимость.

Недостатки:

• Гильза одноразовая (неразъемная). При необходимости ремонта, гильзу необходимо срезать и выбросить, после чего установить новую.
• Для соединения необходим специальный инструмент: пресс-клещ и труборез (чтобы при необходимости укоротить гильзу). Также можно использовать специальный инструмент для снятия изоляции, который имеет компактное обжимное устройство.
• Обжимать алюминиевый и медный провод можно при наличии только специальной гильзы, которую в продаже видно не так уж и часто.
• Электромонтажные работы потребует больше времени.

Wago или скрутки ?

Если ранее, применяли повсеместно скрутки. Да и сейчас применяют, потому что надежнее. То прогресс уже давно шагнул и придумал для человечества – КЛЕММНИКИ Wago. Да не простые под отвертку и гайка с болтом, а мажорные – называются: клеммники WAGO и их выпускают различные виды. Под мягкий и под жесткий провод, под 2.5-4 кв.мм и под 6-8 кв.мм с графитовой-солидоловой смазкой и без.

Цена на клеммники wago, после падения рубля(спасибо дядя Вов) стала вообще кусачая, но что поделаешь всё-таки вещь и сделана для людей. А киатйцы ее классно подделывают.

Довелось мне по практике выездного электрика видеть, как во всяких: малосемейках, общагах и прочих жилых помещениях используют – скрутки всех видов проводов и во всем. Что само собой нередко приводит к перегреву и всяким обгоранием контактов, люди потом сидят без света и вызывают МЕНЯ!

Те самые скрутки проводов на которых держится вся электрика

Преимущества самозажимных клеммников

Соединительные элементы данного типа существенно превосходят все остальные известные виды соединений.

Среди несомненных плюсов необходимо отметить следующие положительные качества:

• Каждый соединяемый провод обеспечен отдельным зажимом.
• В процессе эксплуатации не требуется какое-либо техническое обслуживание, не нужна и дополнительная изоляция.
• После зажима создается герметичное соединение, полностью исключающее окисление соединенных жил. Клеммы абсолютно безопасны во время работы, поскольку их токоведущие части недоступны для прикосновения.
• Простой монтаж выполняется с помощью обычной отвертки. Это существенно облегчает работу при монтаже больших объемов электропроводки, прокладке ее в труднодоступных местах и в условиях плохого освещения.
• Пружины обеспечивают надлежащую ударопрочность и высокую устойчивость к вибрации. Сам зажим имеет компактные размеры, при необходимости легко проводится повторный монтаж.
• Самозажимные клеммники фирмы Wago устойчивы к повышенной влажности, высоким температурам и агрессивному воздействию окружающей среды.
• Установленные в распределительную коробку, такие клеммы делают соединения проводов красивыми и упорядоченными.

Практически все клеммы пружинного типа настраиваются на конкретное сечение жилы. Поэтому усилие, прилагаемое зажимом при подключении, считается наиболее оптимальным. За счет этого полностью исключается температурная деформация и возможность повреждения проводов. С помощью самозажимных клеммников могут соединяться медные и алюминиевые провода, поскольку обычные способы для этого не подходят.

Единственным условием, которое нельзя назвать минусом, является доступность клеммных соединителей для проведения плановых осмотров и ремонтных электромонтажных работ. Данное условие относится не только к клеммам, но и к другим видам разъемных соединений.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Соединение через болт и стальные шайбы

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Особо нужно отметить, что не рекомендуется использовать оцинкованные болты или шайбы.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Цвет клеммы

Обычно цвет проходной клеммы нейтральный – серый.

Однако можно встретить и модели синей и желто-зеленой расцветки. Синие применяются для подключения нулевых рабочих проводов. Желто-зеленые — для защитных заземляющих проводников.

Желто-зеленая клемма имеет отдельный каталожный номер и особое устройство.

Дело тут не только в расцветке. Ее зажим автоматически подключает к дин рейке ту цепь, которую вы сажаете под винты.

Для этого после монтажа, нужно подтянуть центральный болтик. Тем самым снизу механизм крепежа распирается и зацепляется своими металлическими частями за ободки рейки. Это обеспечивает достаточно надежный контакт.

Поэтому будьте внимательны, такими клеммами нельзя подключать фазные провода, иначе вся din рейка у вас окажется под напряжением.

Есть конечно и другие разноцветные модели – желтые, оранжевые, бежевые и т.п.

Но они не несут какой-то функциональной особенности, а выпускаются для удобства сборки и комплектации электрощита.

Вы получаете наглядное расключение фаз, тех или иных силовых цепей или цепей управления.

Сфера использования клеммников Wago

При монтаже электропроводки в масштабах больших объектов и маленьких помещений возникает необходимость соединения отрезков питающих кабелей в узловых точках. Для этого монтируются распределительные щиты и распаечные коробки, в которые заводятся концы проводов и там коммутируются в необходимом порядке.

Поэтому соединению частей электропроводки уделяется особое внимание. Одним из способов является скрутка с последующей спайкой и намоткой слоя изоляционной ленты

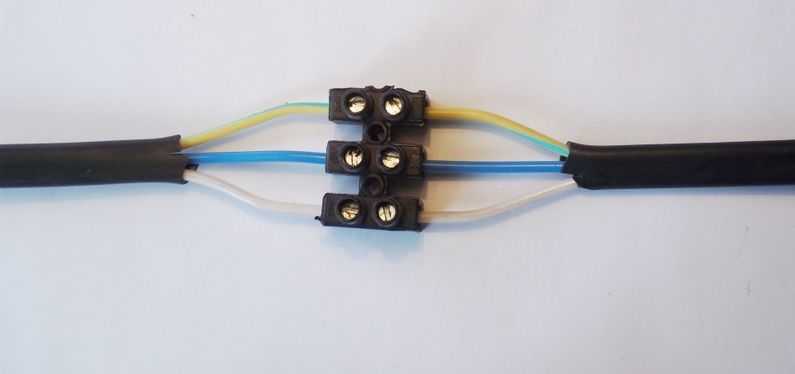

Метод надежный, но трудоемкий и занимающий много времени. Для ускорения этого процесса без потери качества соединения были придуманы различные виды коннекторов, которые еще называют клеммниками. Чаще всего это винтозажимные конструкции в полимерном токонепроводящем корпусе.

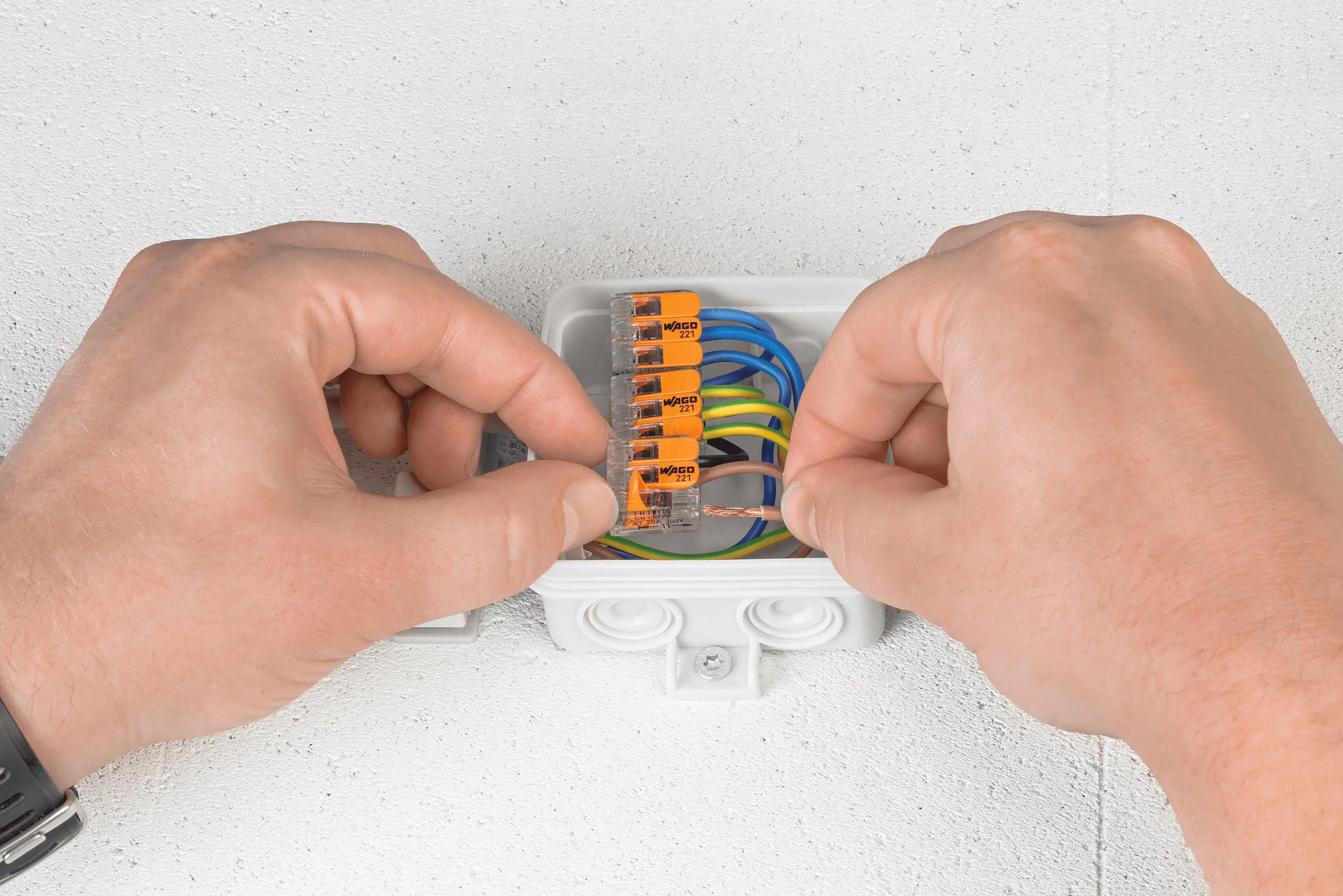

Компания Wago придумала другой механизм и предлагает широкую линейку монтажных элементов для промышленных и бытовых объектов:

• клеммы для монтажа на DIN-рейку;
• установочные клеммы для распределительных коробок;
• съемные соединители;
• клеммы для полевого монтажа.

Для работ по разведению электрической сети с напряжением до 380 В, с нагрузкой по цепи до 7 кВт и током до 32 А удобно использовать зажимы “Ваго” с возможностью коммутирования проводов диаметром от 0,75 мм до 4 мм. Недавно появились зажимы для проводки с сечением жилы до 6 мм.

Клеммники Wago используются в разных сферах.
