Проблемы со старыми домами

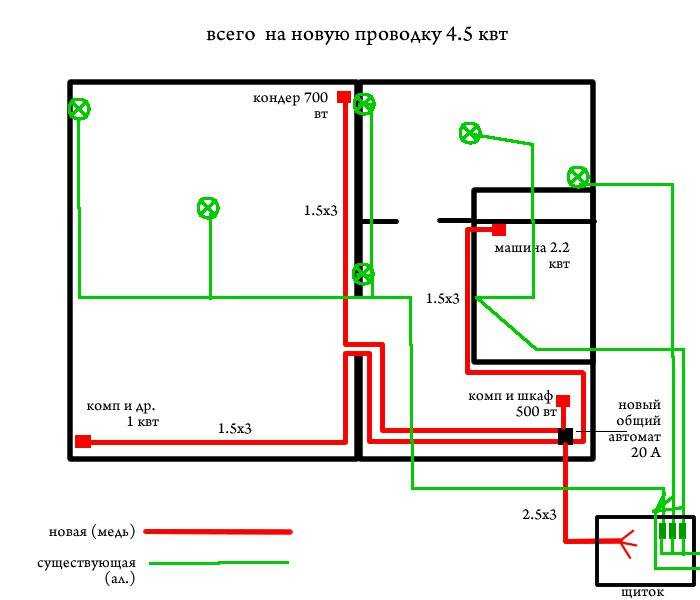

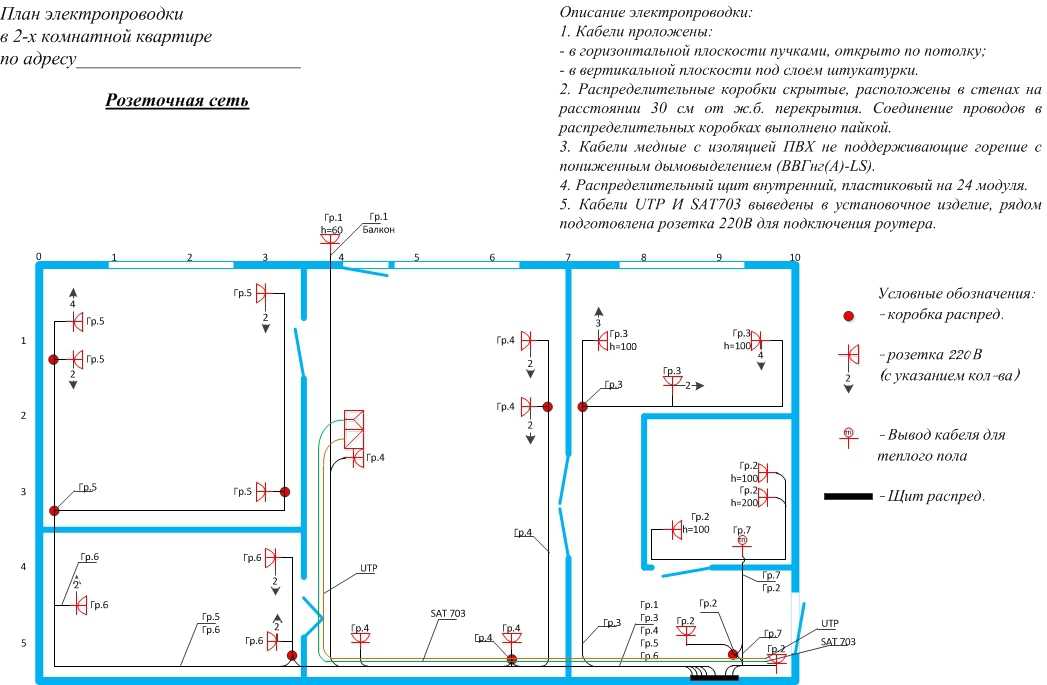

Схема электропроводки в типовой 2-х комнатной квартире того времени подразумевала наличие в семье нескольких люстр, зачастую, просто лампочек, для освещения и простейших электроприборов типа утюга или радиоприемника.
Не у каждого был даже телевизор или холодильник. Сегодняшние потребности в бытовой электроэнергии в разы больше. Отсюда и проблемы с электропроводкой и схемами ее разводки.
Кроме того, алюминиевая электропроводка, использовавшаяся в те годы, не выдерживает ни какой критики по ряду причин.
Во-первых, с течением времени материал изоляции становится похож на хлебный мякиш, который разламывается даже при незначительном сгибании.
Именно поэтому провода ЛЭП подлежат замене не реже, чем в 20 лет. Выполнять же электропроводку в квартирах алюминиевым кабелем, не рекомендовано.
Во-вторых, электрокоррозия алюминия, находящегося под напряжением, возрастает многократно. Весьма вероятный в этом случае обрыв электропроводки может привести к непредсказуемым результатам, пожару в квартире, например.
Наконец, применение схемы с глухо заземленной нейтралью было продиктовано элементарным дефицитом цветных металлов в послевоенное время.
Лишь в конце прошлого века Россия приняла измененную схему (TN-C-S), что увеличило безопасность потребителей электроэнергии.
Поэтому, заменяя электропроводку в двухкомнатной квартире старого дома, ее жильцам нужно принимать меры по заземлению самостоятельно.
В список проблем входит еще несколько менее значительных недостатков. Схема проводки, к примеру, выполнялась методом ветвления, что обуславливало наличие множества скруток и не заизолированных участков токоведущих ее частей.
Ясно лишь то, что электропроводка в хрущевке требует именно замены. При этом цель ее заключается в отказе от алюминия в пользу меди.
Расположение распаечных коробок в панельном доме. Как найти распределительную коробку в стене?
Ремонт — дело необходимое, но проблематичное. Многие владельцы домов или квартир, когда затевают ремонтные работы, часто сталкиваются с проблемой поиска распределительной коробки.
Искать ее под слоем штукатурки, обоев или вовсе гипсокартонна задача не из легких. Хорошо, когда владелец дома или квартиры сам проводил монтаж электрической проводки или хотя бы присутствовал при данном моменте.
Что же делать тем людям, которые въехали в квартиру, где проводка была проведена до них? На самом деле, есть несколько эффективных способов поиска распределительной коробки, рассмотрим их более подробно.
Распределительные коробки в квартирах старого образца
- Хрущевка . В 60-е годы прошлого века распределительные коробки в хрущевках были из металла и закрывались они весьма громоздкой крышкой, замаскировать которую под отделочными материалами было затруднительно. Найти такую металлическую коробку можно визуально и невооруженным глазом. Как правило, в хрущевках они монтировались на расстоянии 15 см от потолочного уровня. Также железо имеет свойство ржаветь, окисление обязательно проявит себя на поверхности отделочного материала;
- Брежневка . В многоэтажных домах этого типа технология и методика монтирования распределительных коробок иная. Монтаж осуществлялся на стыке между стеной и потолком и закрывался оцинкованным листом металла, образовывая пустоту. Казалось бы, найти такую конструкцию не составит проблем, но вся дилемма заключается в том, что такой лист изрядно замазывался штукатуркой, что создает проблему поиска. Для успешного обнаружения можно использовать специальные детекторы-сигнализаторы или же вести от розетки индикаторную отвертку, ориентируясь по свету индикаторной лампы;
Сталинки . В таких домах поиск распределительной коробки будет основываться на простукивании стены на высоте 2,5-2,9 метра, так как в случае успешного обнаружения будет слышен характерный глухой звук.
Поиск распределительной коробки в квартирах современного типа
В домах, построенных в 2000-х годах и современных постройках, используются распределительные коробки из пластика. Они уже не маскируются толстым слоем штукатурки, а попросту оклеиваются аккуратно обоями или другими отделочными материалами.
Наиболее сложной ситуацией является поиск коробки под гипсокартоном. Вся проблема в том, что листы гипсакартона крепятся на металлическом профиле, и использовать магнит для поиска проводки не получится. Единственный выход — использование детектора-сигнализатора.
Если необходимо найти коробку от розетки, то подключаем к ней сетевой фильтр, к которому также следует подключить несколько мощных бытовых приборов. Включаем сетевой фильтр, затем приборы и при помощи использования обычной индикаторной отвертки идем от розетки вверх, по мере интенсивности свечения индикатора получаем точное местонахождение коробки.
Есть еще один способ определения распределительной коробки, но он не предоставляет 100% гарантии. В этом случае надеемся на то, что ее монтаж был осуществлён исходя из требований по электромонтажным работам, в соответствии с которым, коробка устанавливается на 15 см ниже от потолочного уровня (см. рисунок ниже).
5 этапов замены проводки в хрущевке
В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:
Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий
Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника
Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.
Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде.
Отличным решением будет коллективное обращение жильцов дома. Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.
Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.
Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.
Электропроводка в хрущевке: схема и этапы замены на новую
Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики
Монтаж открытой электропроводки и обзор возможных ошибок
Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы
Электрическая схема проводки квартиры панельного дома: рассмотрим подробно
Самостоятельный монтаж электропроводки в каркасном доме
Особенности проводки в новых домах
Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.
Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву. Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов
Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать
Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.
Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.
Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.
Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.
Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.
Варианты проводки для панельного дома
Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.
Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия.
После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).
Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.
Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.
В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.
Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.
Выбор сечения проводников по расчетной нагрузке
Для начала необходимо подсчитать общее количество потребителей и определиться с их мощностью. Под потребителем подразумевается отдельный электрический прибор: лампочка, вентилятор, холодильник и т.д. Чтобы ничего не упустить, лучше нарисовать план квартиры и нанести на него места расположения бытовых приборов, осветительных приборов и розеток.
Порядок действий:
- Необходимо разделить все приборы по потребляемой мощности в квартире на 3 категории: освещение, приборы до 2 кВт и приборы свыше 2 кВт.
- Распределяем всех потребителей по линиям и наносим на схему. Под отдельной линией подразумевается группа потребителей, запитанная через отдельный автомат. Согласно требованиям ПУЭ на одной линии может быть не более 20 точек (лампочки, розетки и т.д.). Приборы с большой потребляемой мощностью (электропечи, кондиционеры, электрические котлы и т.д.) лучше подключать через отдельные автоматы в распределительном щитке.
- Подсчитываем суммарную потребляемую мощность каждой категории и рассчитываем токовую нагрузку.
- Выбираем сечение провода по таблице.
Сила тока определяется по формуле:
I=(P/U) х cosφ, где
I – сила тока, А U – напряжение, В P – потребляемая мощность, Вт cosφ – коэффициент мощности.
В данном случае cosφ можно пренебречь, так как его значение в бытовых электросетях стремится к единице. Таким образом, формула по определению токовой нагрузки приобретает следующий вид:
I=P/U
Пример: допустим, нам нужно определить токовую нагрузку электроплиты с максимальной потребляемой мощностью 4 кВт, которая подключена через отдельный автомат. Напряжение бытовой электросети – 220 В. Подставляя оба значения в формулу, получаем:
I=4000/220 = 18 (А)
Пользуясь таблицей, определяем: сечение провода для подключения электроплиты должно быть не менее 1,5 мм². Согласно ПУЭ соотношение сечения провода от величины токовых нагрузок должно соответствовать значениям, приведенным в таблице:
Открытая проводка Сечение кабеля Скрытая проводка
| Медь | Алюминий | Медь | Алюминий | |||||||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |||||
| 220 В | 380 В | 220 В | 220 В | 220В | ||||||||
| 11 | 2,4 | — | — | — | — | 0,5 | — | — | — | — | — | — |
| 15 | 3,3 | — | — | — | — | 0,75 | — | — | — | — | — | — |
| 17 | 3,7 | 6,4 | — | — | — | 1,0 | 14 | 3,0 | 5,3 | — | — | — |
| 23 | 5,0 | 8,7 | — | — | — | 1,5 | 15 | 3,3 | 5,7 | — | — | — |
| 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 | 2,0 | 19 | 4,1 | 7,2 | 14 | 3,0 | 5,3 |
| 30 | 6,6 | 11 | 24 | 5,2 | 9,1 | 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6,0 |
| 41 | 9,0 | 15 | 32 | 7,0 | 12 | 4,0 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 50 | 11 | 19 | 39 | 8,5 | 14 | 6,0 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 80 | 17 | 30 | 60 | 13 | 22 | 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 100 | 22 | 38 | 75 | 16 | 28 | 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 140 | 30 | 53 | 105 | 23 | 39 | 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 170 | 37 | 64 | 130 | 28 | 49 | 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Согласно требованиям ПУЭ номинал каждого автоматического выключателя не должен превышать 25А. Учитывая это, мощные электроприборы лучше запитывать через отдельный автомат. Ниже приведена электрическая схема однокомнатной квартиры:
В приведенном примере всего 4 линии. Ее преимущество – в простоте. Чем проще схема, тем ее легче обслуживать в процессе эксплуатации.
Разработка схемы электроснабжения
Для составления схемы планируемой электропроводки рекомендуется воспользоваться общим планом квартиры. Это позволит отметить требуемые места расположения розеток, выключателей и электрооборудования. Необходимо учитывать следующие факторы:
- общая нагрузка электроприборов;
- наличие охранной или пожарной сигнализации;
- необходимость в прокладке сетевых кабельных линий.
Крупные потребители электроэнергии рекомендуется подключать через отдельную розетку. Это может быть электроплита, сплит система и так далее. Линии освещения и розеток также лучше разделить. Можно воспользоваться типовыми схемами для двухкомнатных и трехкомнатных квартир.
Эксплуатационный ресурс
Электрическая разводка токопроводящих жил в хрущевке однозначно должна меняться, так как данные объекты вводились в эксплуатацию более пятидесяти лет назад. В те времена для электропроводки использовались алюминиевые кабели с резиновой изоляцией. Эксплуатационный ресурс таких кабельных линий составляет порядка двадцати лет.
Старая алюминиевая проводка
При самостоятельном выполнении замены разводки электрики в хрущевке следует учитывать, что в настоящее время для проводки используется исключительно медь. Медные кабельные линии обладают эксплуатационным ресурсом более сорока лет.
План электропроводки
Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.
- Обычно ремонт состоит из нескольких этапов:
- перепланировка (если необходимо);
- сантехнические работы;
- предмонтаж трасс кондиционирования;
- строительные работы – штукатурка, монтаж потолков;
- установка сантехнических изделий – умывальников, душевых кабин, унитазов;
- разводка электричества;
- установка дверей, напольных покрытий;
- поклейка обоев, покраска;
- монтаж электроустановочных изделий – розеток, выключателей, а также светильников.
Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.
Рисуем план электропроводки
Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.
- Для выполнения схемы нам понадобиться:
- тетрадный лист;
- линейка;
- ручка;
- цветные карандаши или фломастеры.
На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

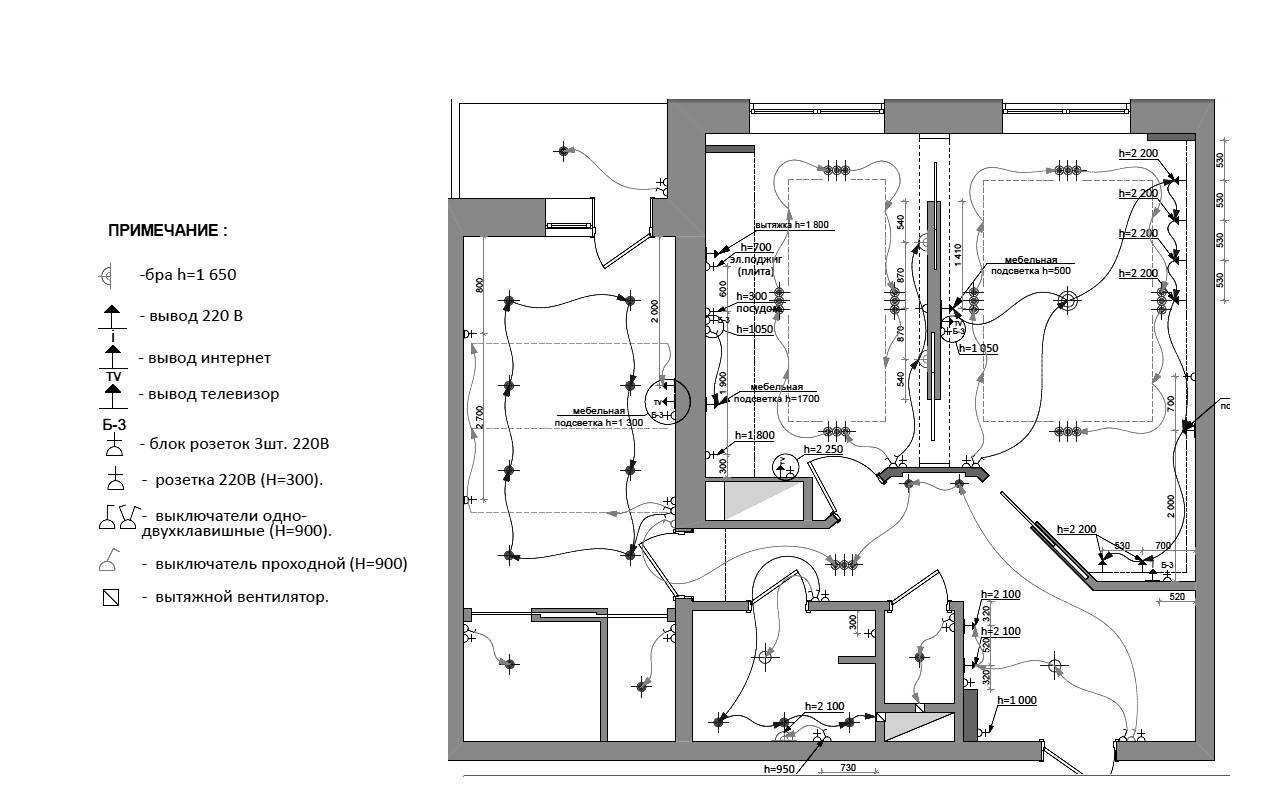

Пример плана электропроводки в квартире
- На схеме следует отобразить максимально подробно следующие элементы:
-
Розетки.
Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке. -
Осветительные приборы.
Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку. -
Выключатели.
Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола. -
Пути прокладки кабелей.
Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см. -
Распределительные коробки.
Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату. -
Распределительный щиток.
Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.
Размечаем
Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».
Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.
На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:
- в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
- далее намечаются линии, по которым будет производиться штробление стен;
- определяются места для распределительных коробок;
- выбирается место, где будет установлен квартирный электрощит;
- после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.
В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.
Подключение группового щитка
Подключение группового щитка1. Найти и отключить автоматы квартиры в этажном щите.
2. Отсоединить от автоматов и от нулевой шины старые провода в этажном щите .
3. Вытащить старые провода из этажного электрощита в щит для слаботочки.
4. Вытянуть старые провода из ниши в коридоре, все, кроме одного (случайно не вытянете провода от квартиры за стенкой).
5. К оставшемуся проводу (в подъезде) присоединить новый кабель ввода.
6. Вытянуть новый кабель ввода в коридор и подключить его к щитку .
7. В этажном щите снять старые автоматы и установить новый вводной автомат ввода .
8. Подключить вводной кабель к вводному автомату в этажном щите.
9. Подключить заземляющую жилу вводного кабеля к этажному щиту.
10. Включить вводной автомат.
11. Включить автомат для розетки роутера.
12. Заменить старый выключатель в коридоре на новый , заменить и подключить к нему новый кабель и в нише выполнить соединение новых кабелей от выключателя, освещения и группового автомата (старые провода к выключателю и к освещению меняем на новые кабели).
13. Те провода, которые вытянули из подъезда, временно подключаем к автоматам в новом групповом щитке.
В результате этих нехитрых действий мы имеем в квартире новый групповой щиток, одну действующую розетку и освещение в коридоре. Старая электропроводка в квартире работает (это для того, если заказчики в ней проживают).
Для того, что бы не запутаться и ничего не забыть, на видном месте возле группового щитка закрепляем листок со «шпаргалкой».
Группы электропроводок (шпаргалка)Рекомендации по разводке электропроводки
СНиП, ГОСТ и ПУЭ – это основополагающие документы при проведении подобных работ. И, если СНиП и ГОСТ регламентируют пользование стройматериалами, то в ПУЭ описываются правила пользования электроустановками, в число которых входит и домашняя схема электропроводки. Основные нормативы, регламентирующие монтаж и разводку электропроводки в доме, описаны ниже:
- Основные точки раздачи и потребления электричества должны иметь свободный доступ для пользования и обслуживания. Это электрощит, распредкоробки, выключатели, розетки, осветительные приборы;
- Выключатели, согласно ПУЭ, крепятся на высоте 0,6-1,5 м от уровня пола, или на уровне опущенной руки, в местах, где открывающееся дверное полотно не заслоняет их. Электропроводка к выключателю подводится сверху;
- Электрические розетки крепятся на стенах на высоте 0,5-0,8 м от уровня пола. Это расстояние определяется требованиями безопасности при поднятии уровня воды (наводнение, затопление, и т.д.);
- Расстояние от розеток до электрических или газовых плит, батарей или радиаторов, водопроводных или газовых труб и других предметов, имеющих заземление, должно составлять не менее 0,5 м. Провод к розеткам подводится снизу;
- Для каждого помещения, кроме кухни, определяется свое количество розеток, и оно должно рассчитываться из того, что на 6 м2 устанавливается одна розетка;
- На кухне можно устанавливать столько розеток, сколько необходимо для вашего удобства, исходя из количества кухонных приборов и оборудования;
- В отдельном помещении туалета розетки устанавливать нельзя;
- В ванной для работы розеток должен быть установлен понижающий трансформатор;
- Разводка проводов по стенам ведется только вертикально и горизонтально – по диагонали прокладывать провода запрещено. Линии прокладки (штробы) указываются на общем плане электропроводки дома;
- Горизонтальная электропроводка прокладывается на расстоянии ≥ 0,1 м от водопроводных и канализационных труб из любого материала, от перекрытий или карнизов;
- От потолка до проводки ≥ 0,15 м;
- От пола до проводов ≥ 0,2 м;
- Вертикальная электропроводка должна проходить на расстоянии ≥ 0,1 м от оконных и дверных проемов;
- От проводов до газовых труб расстояние составляет ≥ 40 см;
- При реализации любой схемы разводки провода не должны пересекать или прикасаться к металлическим частям конструкций;
- Между параллельно укладываемыми проводами должно соблюдаться расстояние ≥ 0,3 см. Другой вариант – каждый провод нужно защитить гофрированным шлангом или пластиковым коробом;
- Разводка по помещениям и скрутки проводов делаются внутри распределительных коробок с изолированием каждого соединения. Допускается соединение меди с медью, алюминия с алюминием. Медь с алюминием соединять запрещено из-за разного удельного сопротивления и поведения материала на открытом воздухе;
- Точки заземления и нулевой провод крепятся на болты.
Размещение точек раздачи и потребления электроэнергии
Основная электросхема квартиры: ее составляющие
Электросхема всей квартиры обычно составляется не на одном листе, а на нескольких отдельных. На каждом из них будет обозначена только одна распределительная группа, так схему будет легко понять и читать. Для этого в начале, источники потребления делятся на несколько групп, расположение которых и указывается на схеме.
Электросхему квартиры можно составить на компьютере с помощью специальной программы
Типовая схема разводки электричества в квартире вмещает в себя несколько составляющих, каждая из них выполняет свои определенные задачи.
Основные схемы разводки проводки:
- Структурная. Эту схему нужно создавать самой первой, так как на ней указывается щиток и его связь с электроприборами, которые будут устанавливаться в квартире.
- Функциональная. На ней изображают специальными обозначениями элементы электропроводки и связь между ними.

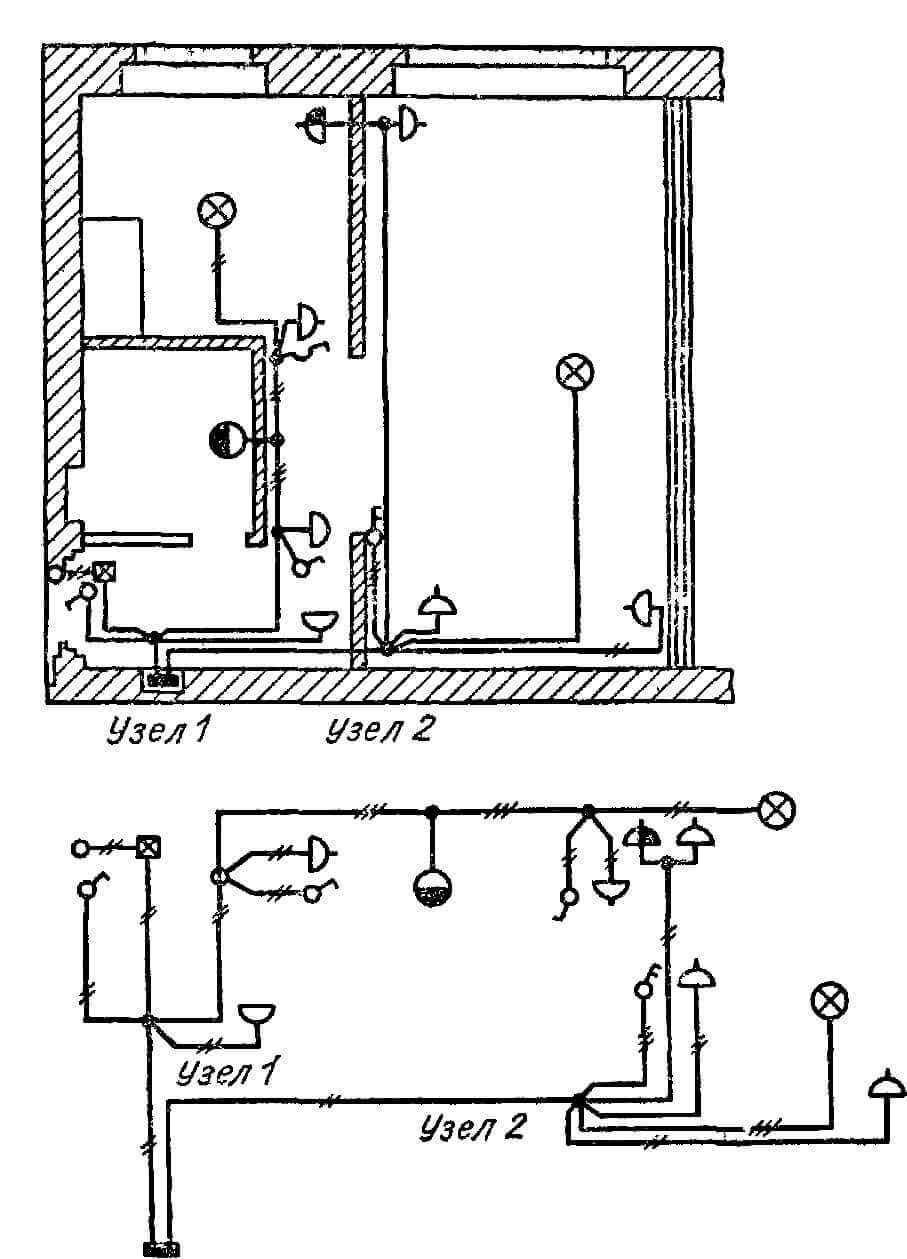

- Принципиальная. Это более полная и подробная схема, на которой уже обозначаются все светильники, выключатели, розетки, а так же бытовые приборы. Указывают линии, где проходит провод, а так же места распределительных коробок и других элементов, разные соединения.
- Расчетная. Такая схема самая важная, она создается именно для электрощитков. Электрощиток располагает вводные автоматы, выключатели для защиты, с помощью которых можно отключить любую потребительскую группу.
- Монтажная. Эта схема делается очень редко, так как опытному электрику достаточно будет расчетной схемы.

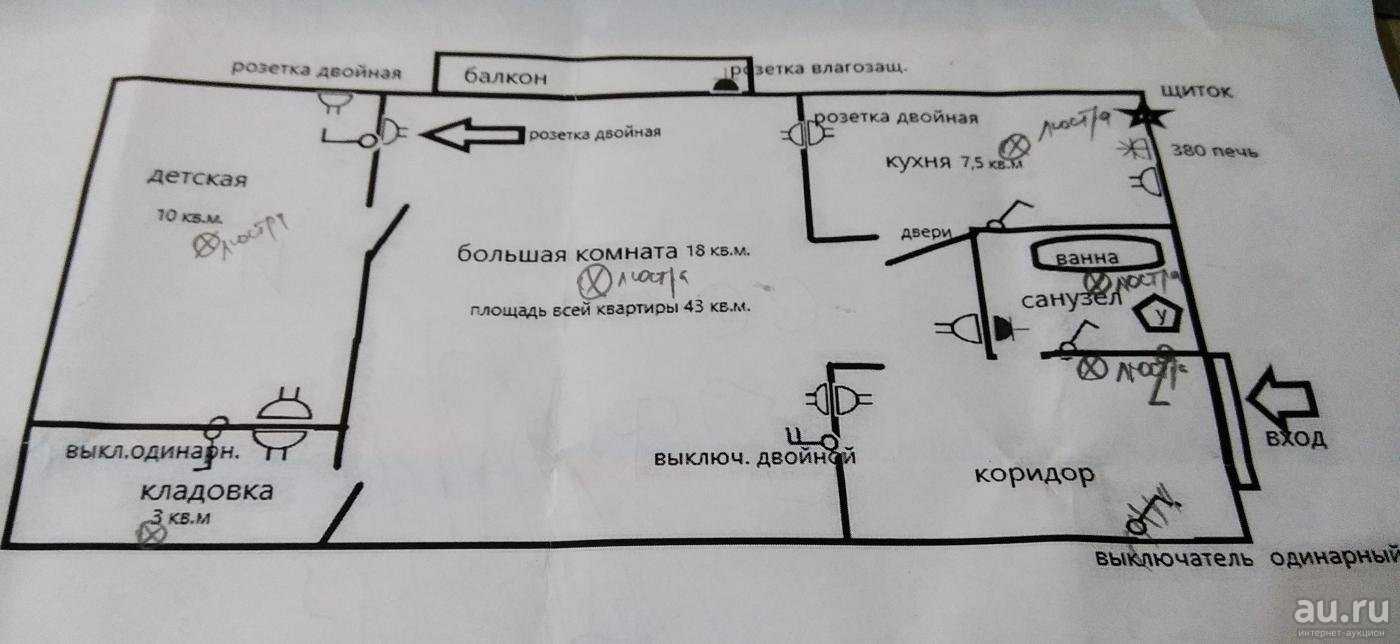

Далее составляется план всей квартиры, где обозначаются все осветительные и бытовые приборы, розетки и выключатели. К каждой такой группе прокладывается своя проводка, то есть кабель, который исходит от распределительного электрощитка. Всю электрическую проводку нельзя подключать к оной группе, санузел вообще нужно подсоединять к отдельной линии
И ее же нужно оснастить дифавтоматом или же УЗО, для защиты и предосторожности
