Особенности квартирных электрических щитков

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

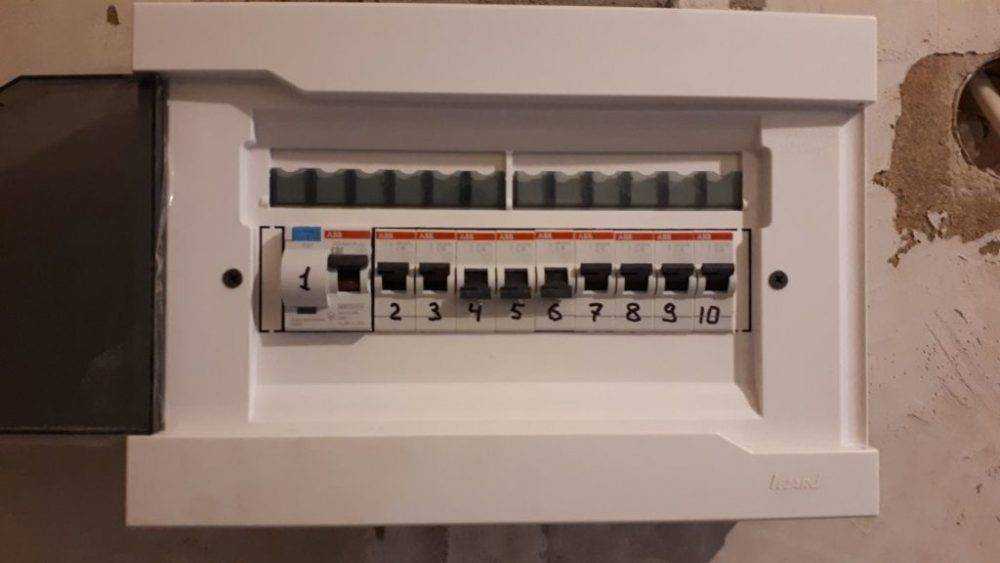

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Выбор счетчика

Что бы собрать щит учета электроэнергии на 220В вам не обойтись без счетчика. Счетчики бывают электромеханические и электронные. Электромеханические счетчики имеют механический механизм отсчета, конечно, они отличаются от своих предшественников с диском. Теперь диск заменил светодиодный индикатор. При отключении данного прибора от сети все показания остаются на табло.

Механический счетчик

Электронный счетчик имеет жидкокристаллический дисплей, на котором выводятся показания. Погрешность, как и у механического аналога, в пределах 1%. Данный счетчик отличается от механического тем, что в случае отключения от сети или поломки прибора вы не сможете увидеть показания. Хотя электронные счетчики имеют более продвинутый функционал. Помимо потребленной энергии он может показывать количество активной и реактивной энергии и еще много другого (в зависимости от модели). Так же много моделей оснащены функцией дистанционной передачи показаний.

Так же счетчики подразделяются на однотарифные и двухтарифные. Однотарифные счетчики считают электроэнергию по одному тарифу, то есть по дневному и вы платите за каждый киловатт определенную сумму. В большинстве случаев такие счетчики оснащены механической системой счета, но бывают исключения (то есть может быть и электронный).

Двухтарифный счетчик считает электроэнергию по 2 тарифам. Дневной и ночной. Дневной считается, так же как и на однотарифном, но дневной тариф идет с 8:00 до 23:00. С 23:00 до 8:00 начинается ночной тариф, но платить вы за него будете почти вдвое меньше. Но стоит такой прибор вдвое дороже.

Электронный счетчик

Класс точности- это показатель погрешности электросчетчика. Сейчас новые модели идут с классом точности 2 и выше, что допускается в любой электрической сети

Так что на этом параметре не стоит заострять внимание

Размеры счетчиков

По размерам счетчики тоже могут быть разные. Бывают большие и маленькие. Качество от размера никак не зависит. Большие счетчики требуют отдельного места в ящике (в ящике бывают специальные места, отведенные для этого). Маленькие же устанавливаются также как автоматы и не требуют специально отведенного места для себя.

Схема сборки распределительного щитка в квартире и частном доме

16.06.2015 7 комментариев 38 499 просмотров

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдержать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению монтажной схемы распределительного щита. На этом проекте должна быть обозначена вся иерархия автоматических выключателей и УЗО, вплоть до розеточной группы. Помимо этого, на всей защитной автоматике должен быть указан номинал, а также класс защиты. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201 ), УЗО и групповых «пакетников». Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так:

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели ). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате. с током утечки на 10 мА.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками. мы уже рассказывали!

Собираем электрощиток для однокомнатной квартиры

Предположим в нашей небольшой квартире будет три линии: освещение, розеточная группа и бойлер (его нужно подключать через отдельный автомат). Тогда для сборки щитка нам потребуется следующие элементы:

• Металлический корпус с DIN-рейками.
• Вводной автомат на 32 А — 1 шт.
• Счетчик — 1шт.
• УЗО на 30 мА — 1 шт.
• Однополюсные автоматы на 16 А — 3 шт.

PE-шина для подключения нулевого проводника и заземления.
Схема подключения электрощитка будет следующей:

Эта схема подходит для сборки щитка в старых советских постройках, где заземление не было предусмотрено. Однако в принципе заземление берется с шины PE, поэтому его можно провести даже по этой схеме. Ниже на фото показано, как выглядит уже собранный щиток.

Сначала устанавливается вводной автомат (1). После него идет счетчик (2), который дальше раздает фазу на общее УЗО (3). От УЗО фаза идет на групповые автоматы (4). Нули берутся с PE-шины (5).

Для двух и трехкомнатных квартир увеличится количество линейных автоматов, номинал вводного и возможно количество УЗО. Также при большом количестве комплектующих возможно потребуется ящик большего размера.

Советы домашним электрикам:

• Как гарантированно выбрать хороший кабель для проводки?
• Как вести проводку: по полу или потолку?

Устройства распределения устанавливаемые в навесной электрощиток

Любой электрощиток должен быть укомплектован устройствами распределения.К устройствам распределения подключаются провода одного функционального назначения.Называются они клемные колодки.Их нужно,как минимум две:

1. Одна для подключения нулевых рабочих проводов (нейтрали N).
2. Вторая колодка для подключения проводов заземления(PE).

Количество клемных колодок может быть больше двух,если в щите устанавливаются много автоматов защиты и управления.

Важно! Нельзя обьеденять клемную колодку для N проводов и PE проводов, даже если система заземления в вашем доме сделана по схеме TN-C-S

Устройства соеденения автоматов защиты

Все автоматы защиты одной группы электропроводки должны быть соеденены со стороны ввода. Для их соединения используются распределительные гребенки. Повторюсь:гребенки соединяют вводные клеммы автоматов защиты (клеммы вверху автоматов защиты).

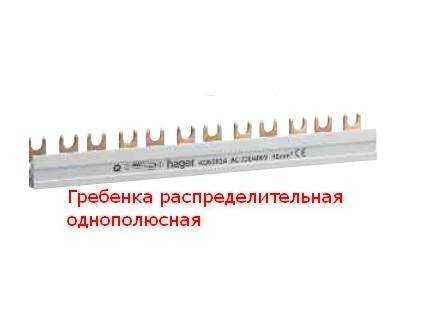

Гребенки бывают однополюсные, двухполюсные и трехполюсные, для одновременного соединения вводных полюсов соответствующих автматических устройств защиты (однополюсных, двухполюсных и трехполюсных).

Распределительные гребенки можно заменить соединительными проводами.

Соеденительные провода могут быть заводского изготовления или их можно сделать самостоятельно из гибкого одножильного провода сечением 4 мм 2. Концы такого провода-перемычки нужно опаять или опресовать наконечником. Для этого понадабится специальный инструмент.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.

Сборка электрощита производится в следующем порядке:

1. Установить DIN-рейки 35 мм для:
   • Нулевой шины – на изоляторах;
   • Шины заземления — непосредственно на корпус;
   • Пакетников;
   • Счетчика.
2. Подвести вводной кабель в верхний левый угол шкафа.
3. Установить там же вводной автомат.
4. Установить две шины для ноля и заземления.
5. Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.

Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.

Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.

Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).

Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
Заглушить оставшиеся неиспользуемые отверстия для проводов.

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Как подключить ЩУР

Установить и включить устройство можно своими руками, но для этого необходим проект, к примеру, однолинейная схема распределительного щита (например, РЩ-16). Паспорт устройства включает в себя схему, по которой нужно включать в работу устройство, но перед началом его установки нужно изучить требования ПУЭ к имеющейся сети.

Фото — однолинейная схема

Для каждого предприятия или жилого здания эта схема разрабатывается индивидуально. Её можно заказать в специальных конструкторских бюро. С имеющимся проектом в дальнейшем будет проще не только подключить прибор, но и собрать нужную схему.

Распределение электроэнергии по группам

Упрощенная схема квартирного щитка

Виды защитной автоматики

В электрическом щите применяют три типа устройств:

• автоматические выключатели;
• УЗО;
• дифавтоматы.

Автомат может функционировать в ручном режиме или срабатывать при возникновении КЗ в линии. Коммутационное устройство бывает электронным или механическим, оно включает и отключает электроток при возникновении ненормируемого показателя тока.

УЗО — защитное устройство для разрывания цепи при касании человека с токоведущим деталям. Прибор контролирует ток утечки, который появляется в этом случае. Предохраняет от пожара, возникающего при утечке электротока через неисправную оболочку проводов.

Дифавтомат совмещает в коробке устройство УЗО и автоматический выключатель, экономит место в распределительном щитке. Совместный комплект стоит дороже и не позволяет увидеть причину автоматического обесточивания. Есть модели с флажком, показывающим причину неисправности.

Выбор для дома и квартиры

По числу фаз выбирают УЗО в зависимости от типа магистрали — в однофазной ставят соответствующий прибор, для 380 В покупают трехфазное.

Производят УЗО с номинальными значениями тока на 16, 25, 40, 63 А. Такие показатели говорят о величине тока, который модуль будет пропускать без выключения. УЗО не оснащено защитой от сверхтоков (перегруз, замыкание), поэтому его компонуют с автоматом-выключателем. Параметр указывают на обратной стороне приборного корпуса.

Выбираем электрощит в квартиру

Предварительно, до проведения всех работ по установке электрощита, составляется план прокладки проводки с указанием всех точек потребления энергии.

Распределительные щиты выпускаются в модульном исполнении, т. е. все приборы имеют размеры кратные 18 мм, 36 мм и т. д. Стандартные корпуса рассчитаны на размещение кратного количества модулей – 6, 9, 12, 18, 24 и т. д.

В электрическом щите, предназначенном для установки должно быть место, подготовленное для монтажа счетчика учета электроэнергии. Корпуса электрощитов производятся в Белоруссии и имеют стандартные размеры для размещения сетевого оборудования.

Большую роль в снабжении квартиры электрической энергией играет правильный выбор электрического щитка

Основное внимание уделяется трем аспектам:

• местонахождению электрощита;
• комплектации оборудованием;
• особенностям монтажа и подключения электрощита.

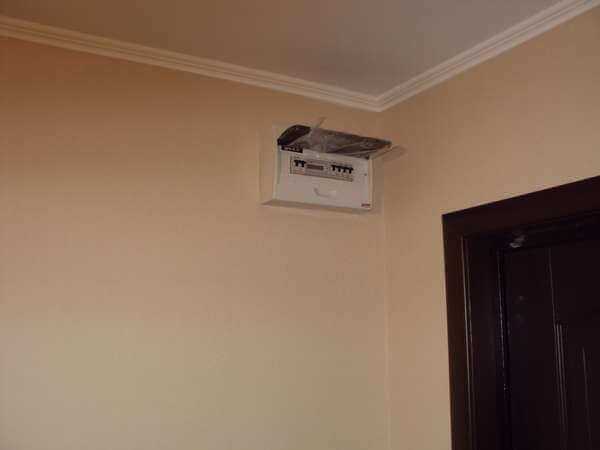

Выбор места установки щитка зависит от планировки квартиры, но наиболее удобным, считается установка возле входной двери, на уровне доступном для снятия показателей электросчетчика и ремонта электроприборов.

Для монтажа электрощита в квартире также необходимо учитывать метод прокладки электрокабеля в помещениях. Используется два основных типа монтажа электропроводки:

• наружная – прокладывается сверху штукатурного слоя отделки стены;
• внутренняя – для данного типа проводки в стене пробивается специальный паз с дальнейшей укладкой кабеля.

Ориентируясь на тип проводки, подбирается тип электрощита. Материалом для изготовления корпуса щитка служит:

• металл, имеющий специальную окраску или жаростойкое покрытие;
• прочный термостойкий пластик.

Отделка внутренней и внешней поверхности щита выполняется специальными красками различных цветов согласно требованиям техусловий.

Щиты производятся в различной комплектации и габаритов:

• в каркасном исполнении;
• разборные;
• цельнометаллические.

Выбор: Необходимая марка электрощита подбирается в зависимости от техусловий и габаритов ниши для установки.

Это интересно: Фундамент для дома из керамзитоблоков

Принципы распределения электричества по группам

Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.

1. Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
2. Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
3. Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
4. Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

Щит автоматики (ЩА)

Это устройство будет отвечать за контроль сложных систем. Управление всеми элементами здесь будет происходить в автоматическом режиме.

Монтажный щит автоматики

Щит автоматики может оснащаться многими датчиками и контроллерами, которые будут отслеживать различные показатели. Исходя из этих показателей устройство самостоятельно может отключать и включать отдельные системы. Прибор может использоваться для разнообразных задач. При этом в каждом отдельном случае могут использоваться разнообразные модели щитков. Например, если вы используете ЩА для котла, то его также можно использовать и для вентиляционной системы.

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

• Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
• Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
• Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
• УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
• Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.

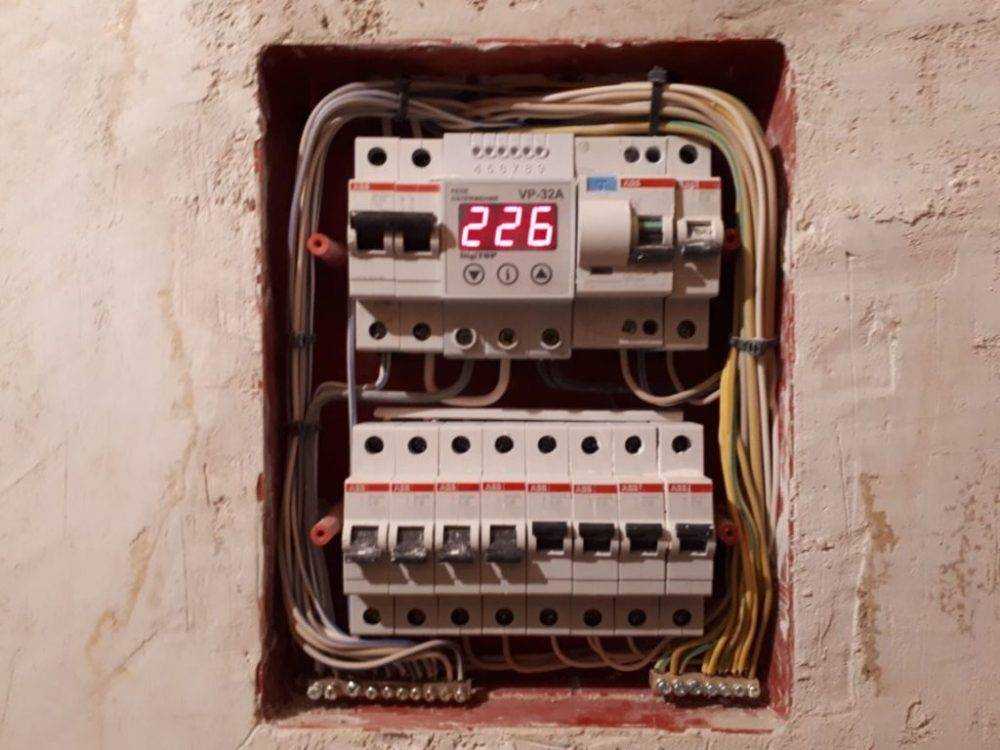

• Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.

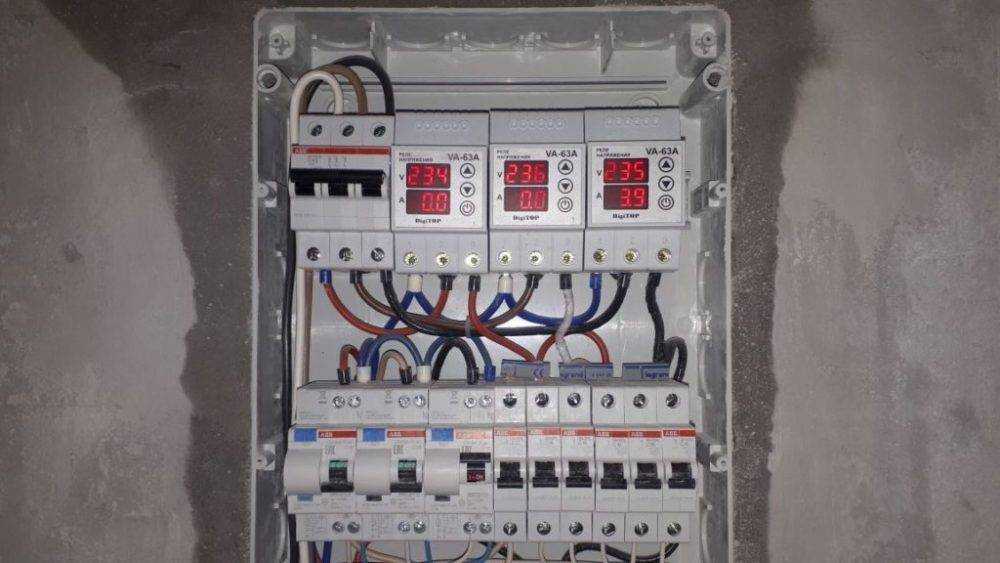

• Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Видеоинструкция

Видеоролик, показывающий работу по сборке электрощитка «с нуля», — действенная помощь начинающему электрику. Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Электрощит для квартиры: Как самому собрать электрический щит

Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы

Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

Самостоятельный монтаж электропроводки в каркасном доме

Монтаж открытой электропроводки и обзор возможных ошибок

Электропроводка в деревянном доме своими руками: пошаговая инструкция, разработки схемы и рекомендации по подключению

Способ установки

Первое, с чем Вы должны определиться, какую конструкцию электрощитка подобрать – наружной установки или встраиваемый. Если у Вас в квартире либо доме стены гипсокартонные, лучше выбрать встраиваемый электрощит, который не так сильно портит интерьер комнаты. Однако если стены бетонные и нет возможности сделать нишу, допускается установка накладного электрического щитка.

На даче также нужно смотреть по обстоятельствам. К примеру, в деревянном доме либо в бане лучше ставить более безопасный накладной щиток.

Что касается гаража либо производственного помещения, тут можно не беспокоиться и установить на стене навесной электрощиток, который на порядок легче монтируется.

Они бывают двух типов:

Для жилья со стенами из гипсокартона оптимальным вариантом будет — встроенный электрощит, который гармонично впишется в интерьер помещения. Но, если отсутствует возможность сделать проем для щитка, или стены изготовлены из бетона, то следует установить наружный электрощит.

Устанавливая устройство на даче, стоит учесть строительные материалы, которые использованы в производстве. Деревянные сооружение лучше всего оснастить внешним безопасным электрическим щитком. В гараже и других хозпостройках как правило нет необходимости интегрировать устройство, поэтому подойдет наружное, которое значительно проще монтировать в помещении.

Элементы, устанавливаемые на щите

Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.

Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.

Несколько советов по выбору электрошкафа:

Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык.
Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим.
Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции.
Проследите, чтобы DIN-рейки легко отодвигались или вынимались.

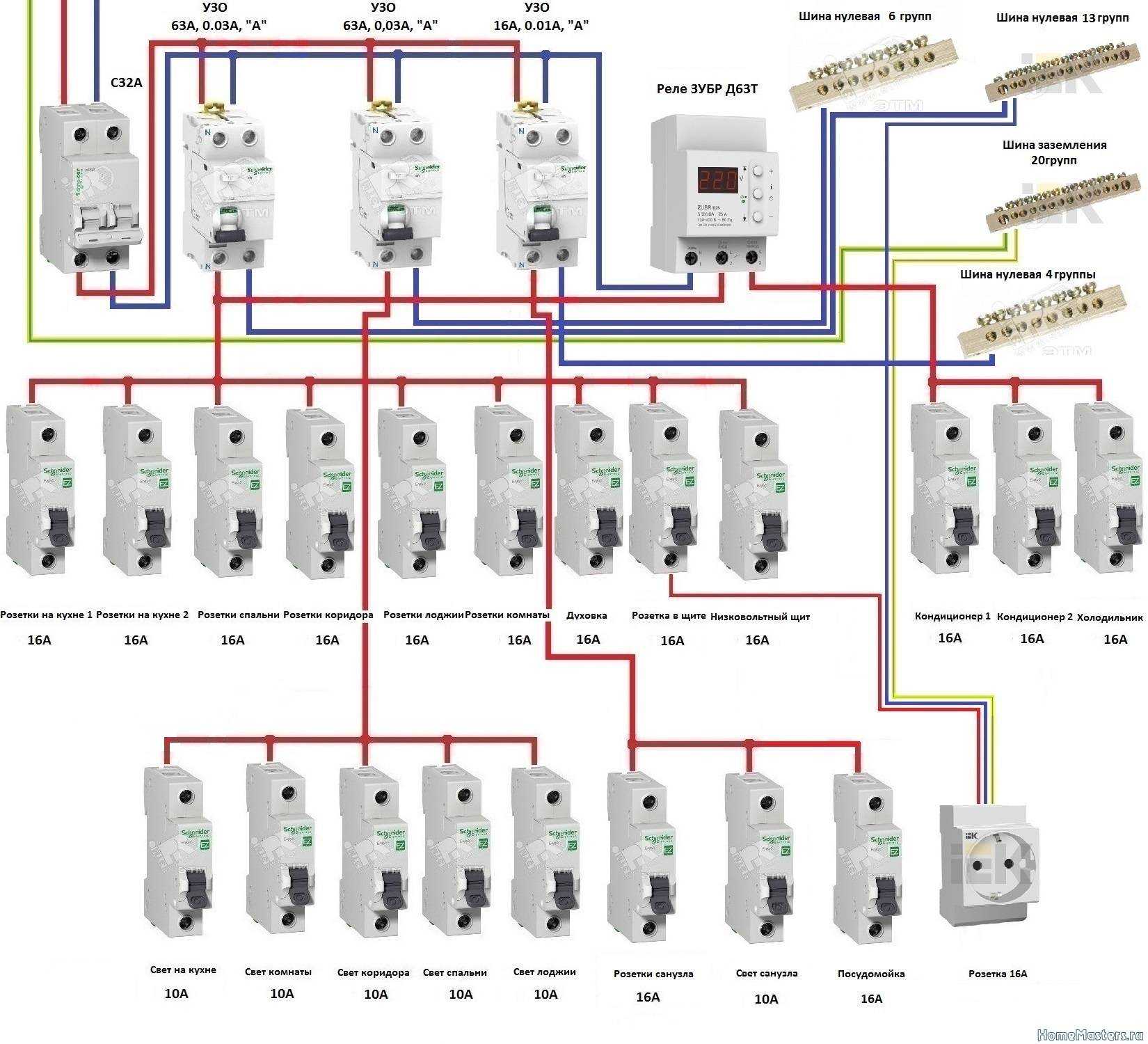

Последовательность подключения УЗО и автоматических выключателей

Первое правило подключения: если фаза взята с одного УЗО, то ноль от всех потребителей, подключенных к данной фазе, должен возвращаться на исходное УЗО. То есть нулевой и фазный провода не должны после УЗО смешиваться с другими нулями и фазами.

На схеме мы видим два автомата, идущие на осветительные группы (защита осветительных линий с помощью УЗО обязательной не является). Противопожарное УЗО на данной схеме не обозначено. Розеточные группы защищены защитным отключением, имеющим номинал – 40 А и 30 мА.

Подключение выполнено просто:

• осветительные группы не подключены к УЗО, поэтому ответвление нулевого и фазного провода на них осуществляется после вводного автомата;
• фаза на розеточные группы берется от одного УЗО;
• ноль розеточной группы подводится к отдельной нулевой шинке, которая также подключена к УЗО.

Во время комплектации электрических щитов следует избегать ситуаций, при которых к одному УЗО подключается неограниченное количество линий. Для обеспечения этого условия стандартный щиток оснащается несколькими устройствами защитного отключения. УЗО в данном случае группируются по типам подключаемых помещений и по видам нагрузки. Например, розеточная группа ванной комнаты подключается к УЗО номиналом – 10 мА, а розеточные группы кухни и жилых помещений подключаются к УЗО номиналом – 30 мА.

Составляющие распределительного щита

В любом распредщите должны быть следующие элементы:

• Вводной автомат. К его клеммам присоединяются жилы вводного кабеля. Он обеспечивает защиту всего контура в квартире. Вводной автомат позволяет полностью обесточить квартиру. Как правило он делается двухполюсным для одновременного разрыва нулевого и фазного проводников.
• Счетчик электроэнергии монтируется сразу после вводного автомата. В некоторых случаях он устанавливается отдельно (например, на лестничной площадке) вместе с автоматом отключения.
• УЗО (расшифровывается как устройства защитного отключения). Это оборудование обеспечивает защиту от поражения током. Количество УЗО рассчитывается в каждом случае отдельно в зависимости от объемов и количества точек потребления. В однокомнатной квартире с минимальным количеством бытовой техники может быть установлено одно УЗО. В иных случаях монтируются отдельные контуры для линий с большим потреблением (на стиральную машину, на кондиционер).
•  Линейные автоматы разрывают цель при возникновении перегрузки по току или коротком замыкании. В квартирах с маленькими детьми рекомендуется делать разные контуры для питания приборов освещения и розеток. В этом случае опасные розетки можно будет отключить с помощью автомата, но при этом в комнате останется свет.
• Дифавтомат – необязательный элемент, на отдельных контурах может заменить автомат и УЗО.
• DIN-рейка крепится к задней стенке щитка, предназначена для установки УЗО, автоматов и другого оборудования. Длина и количество реек зависит от конфигурации распределительного щитка.
• Соединительные шины соединяют проводники рабочего ноля и провода заземления.
• Распределительные шины необходимы для соединения автоматов, УЗО и дифавтоматов. Гребенки оснащены надежной изоляцией, что позволяет соединять автоматы через клеммник.

Распределительный щиток можно собрать самостоятельно или купить готовый. Модели с фирменной сборкой изготавливаются многими предприятиями для типовых проектов.

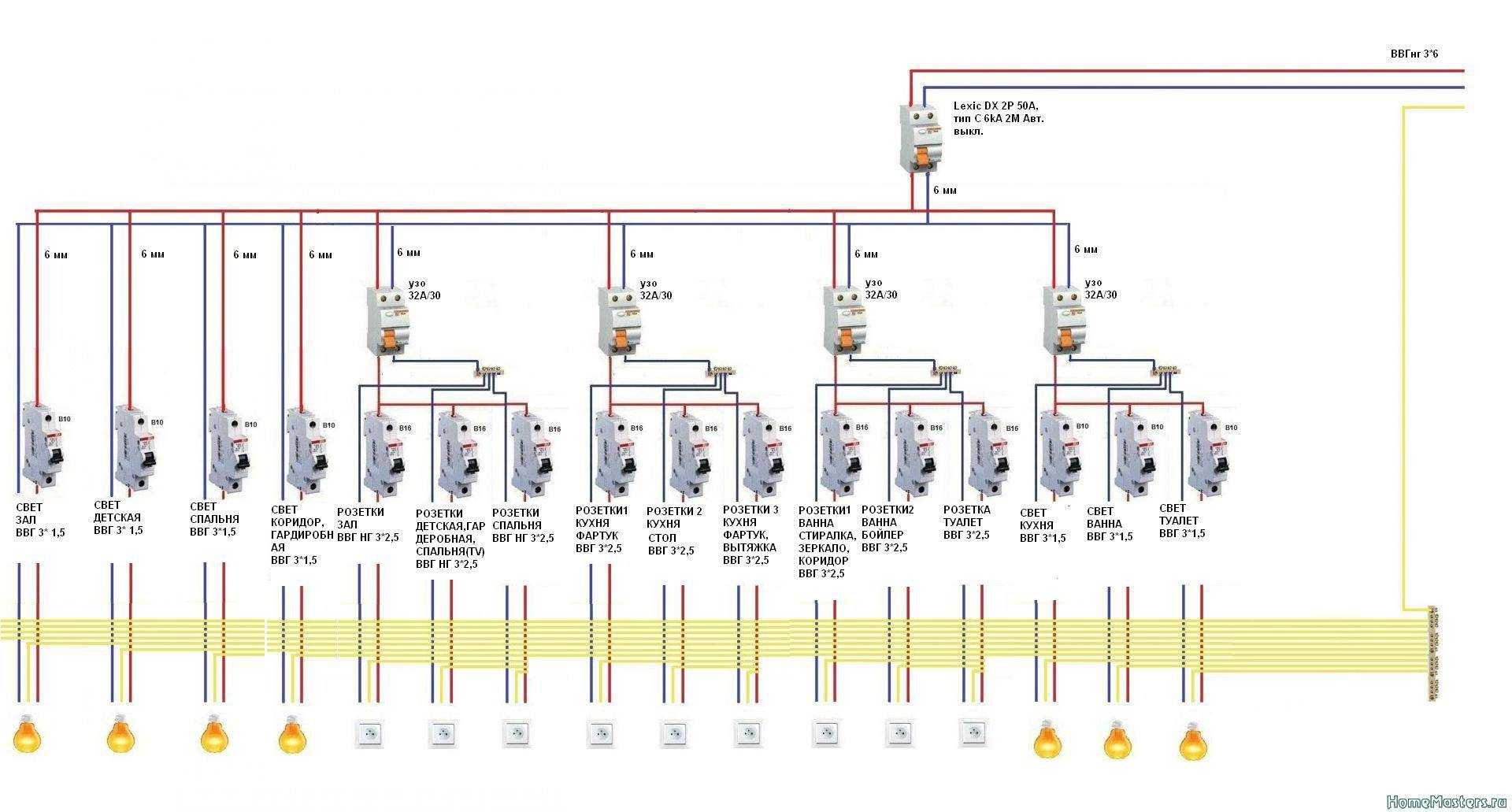

Схема электропроводки

Все потребители в однокомнатной квартире были разбиты на шесть групп:

1. Освещение;
2. Розетки комнаты и коридора;
3. Основные розетки кухни;
4. Дополнительные розетки кухни;
5. Розетки ванной комнаты;
6. Тёплый пол ванной комнаты;

Стоит отметить, что в квартире не планируется использование мощной бытовой техники, такой как электроплита и водонагреватель, поэтому будут применяться только стандартные розетки на 16А, которые будут подключаться кабелем ВВГнг-LS 3х2,5 мм2 и соответственно линии розеток будут защищаться автоматом на 16А.

Линия освещения будет проложена кабелем ВВГнг-LS 3х1,5 мм2 и соответственна будет защищена автоматом на 10 А.

Ранее в я писал о том, что основная задача автоматического выключателя это защита именно кабеля от перегрузок и короткого замыкания, поэтому если вы прокладываете линию медным кабелем с сечением жилы 2,5 мм2, то применяется автомат именно на 16А (то есть автомат должен соответствовать сечению защищаемого им кабеля!), а если расчётная нагрузка в линии будет выше данного значения, то линия просто разделяется на несколько, то есть в щит устанавливается дополнительный автомат и прокладывается отдельный кабель к группе розеток.

Именно по причине, указанной выше у меня розетки на кухне разделены на две группы: основные и дополнительные.

Если же выполняется подключение какого-либо высокомощного прибора (электроплита, водонагреватель), то это обязательно отдельная линия, при чём для электроплиты необходимо применять кабель сечением не менее 6,0 мм2 (по СП 31-110-2003 п 9.2) и в таком случае уже не применяют стандартные бытовые розетки, а используют либо силовые розетки, либо подключение через распределительные коробки и т.п.

Что устанавливается в боксе

Перед сборкой электрощита для частного дома необходимо разобраться, из чего он состоит, что устанавливается внутри и как. Давайте перечислим, что включает в себя комплект:

1. Корпус, на котором установлена дверка. Это и есть искомый бокс.
2. Одна или несколько DIN-реек. Представляет собой полоску особой формы, на которую насаживается автоматика.
3. Шины N и PE. Используются для безопасного соединения нулевых проводов и подключения заземления.
4. Автоматические выключатели, дифференциальные выключатели, УЗО. Используются для управления питанием линий и автоматического размыкания при повышении нагрузки до критической, коротком замыкании и пр.
5. Счетчик. Сегодня счетчики часто устанавливают в щитках, чтобы сэкономить пространство и скомпоновать все электронные узлы в одном месте.
6. Кабеля, которые сходятся к щитку от всех линий.

Разумеется, кабеля должны быть подобраны согласно мощности потребителей. Рассказывать об этом в этой статье мы не будем — на нашем сайте уже есть подробное описание правильного расчета кабелей. Вы сможете найти статью в соответствующем разделе или через поиск. Отметим лишь, что обычно в электрощиток в частном домеи квартире заводятся медные кабеля 1,5 квадрата на освещение, 2,5 квадрата на розетки и отдельные 2,5 или 4 квадрата на мощные потребители (бойлеры, электрокотлы и пр.). Более толстые кабеля в бытовых условиях не используют, поскольку подобный ампераж просто не выдержит счетчик. Также вам нужно будет выбрать автоматы и УЗО согласно нагрузке (на 1,5 квадрата 16А, на 2,5 — 25А). Продумайте все заранее, закупите качественные кабеля и автоматы, и только после этого приступайте к сборке. Линии желательно разводить отдельно на каждую комнату или группу комнат — к примеру, с одного автомата на 16А свет в ванной-туалете, со второго — в кухне-кладовке-коридоре, с третьего — спальня, с четвертого — гостиная. Подобным образом делается разводка розеток кабелем на 2,5мм2 — на одну комнату один кабель и автомат, на каждый мощный потребитель — отдельная линия.

Подключение автоматов перемычками и кабелями
