Рассмотрим 2 главные части диф-ного автомата.
Рабочая часть. Представляет собой автоматический выключатель, который разъединяет электрические контакты при коротком замыкании – для этого служит электромагнитный разъединитель – и при превышении номинального тока – тепловой расцепитель. Как видим, рабочая часть повторяет своей конструкцией и рабочим назначением обычный автоматический выключатель.
Защитная часть или модуль дифференциальной защиты. Этот блок регистрирует ток утечки (ток на землю) и при его обнаружении, преобразует электрический сигнал в механическое воздействие на специальную планку, которая выполняет разъединяющее действие на силовые контакты. Что бы обеспечить питание защитной части дифференциальный автомат подключают последовательно автоматическому выключателю.

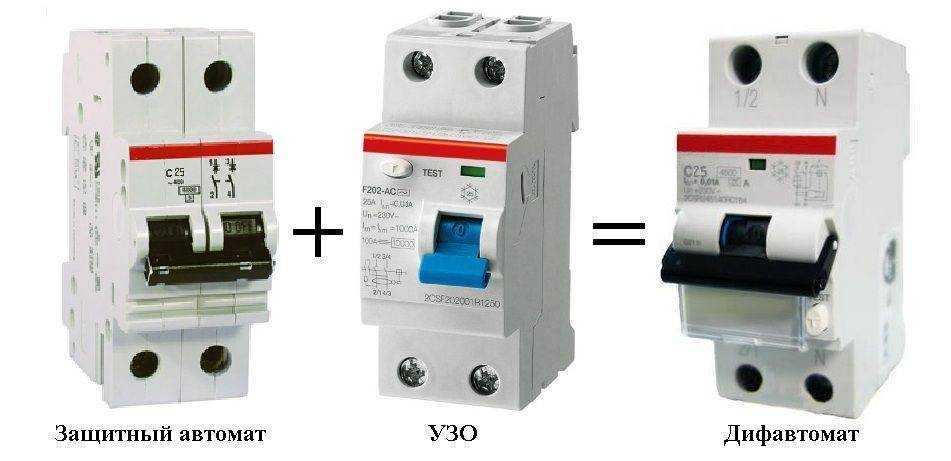

Рис. 1. Дифференциальный автомат
Дифференциальный автомат. Принцип работы дифавтомата.
Что выбрать?
Специалисты знают про принцип работы дифавтоматов и УЗО. Тут нельзя просто сравнивать, говоря о каком-то приборе в категориях больше, лучше и сильнее.
У них практически одинаковые характеристики, если у последнего еще предустановлен автомат. Это похоже на сравнение у автомобиля комплектов резины на зиму и лето, выбирая из них один единственный правильный вариант. Они нужны для одной цели, но условия использования заметно отличаются.
Сначала посмотрите за тем место, куда будет установлено оборудование. Там могут быть свои мелкие особенности. Например, щиток небольшого размера, недостатки при подключении, да и финансовый аспект никто не отменяет
Некоторыми критериями можно пренебрегать, а на каких-то заострить свое внимание
Читайте здесь! Моментный двигатель: принцип работы, основные характеристики и преимущества
Если необходима элементарная защита одного конечного покупателя или простой линии, то дифавтомат подойдет лучше всех.
Схема подключения дифавтомата без заземления
Если в помещениях не новых, уже бывших в эксплуатации, в основном предусмотрено заземление, то подключение дифавтомата будет происходить по одной из приведенных выше схем, и приведет к защите схемы от протечки «на землю». При создании новых электросистем во вновь построенных объектах регулярно можно наблюдать отхождение от некоторых стандартных схем и отсутствие заземления. В таком случае подключение дифавтомата непросто можно осуществить, а крайне необходимо.
Для такой схемы дифавтомат послужит своего рода заменой заземляющего провода. По сути, он возьмет на себя функции защиты от протечки тока. Например, если человек прикоснется к токоведущим, или нетоковедущим, но оказавшимся под напряжением элементам, дифавтомат мгновенно сработает на отключение цепи и прекращение подачи напряжения на данный участок.

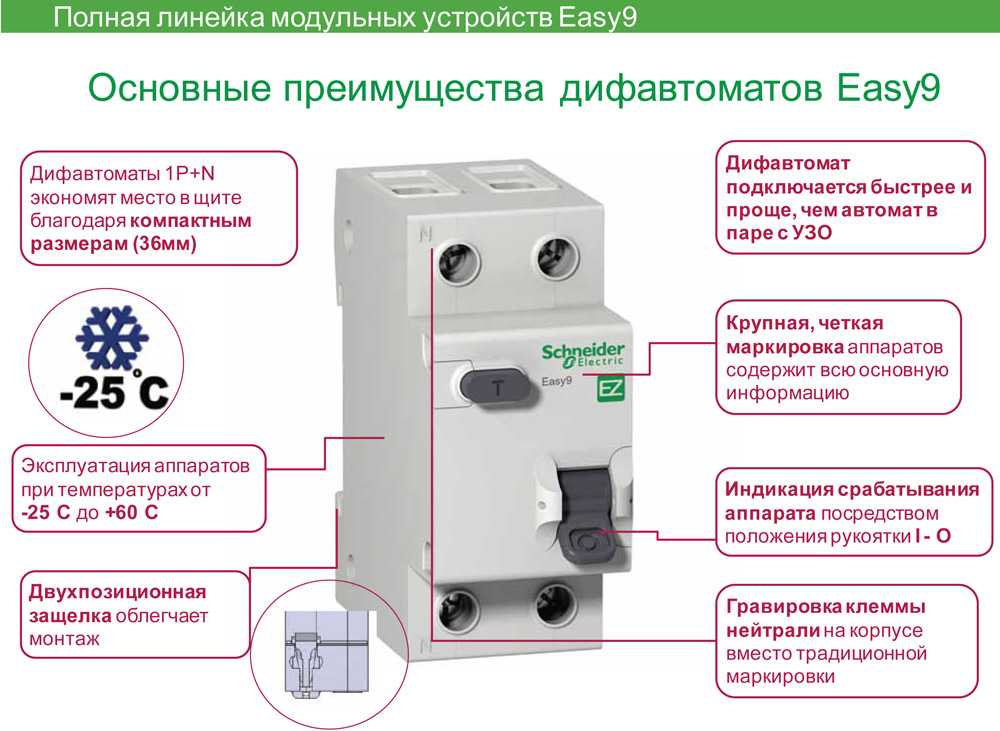

Внешний вид
Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.
Внешне дифференциальные автоматы отличаются от УЗО:
- по надписям на лицевой панели;
- маркировке;
- функциональной схеме.

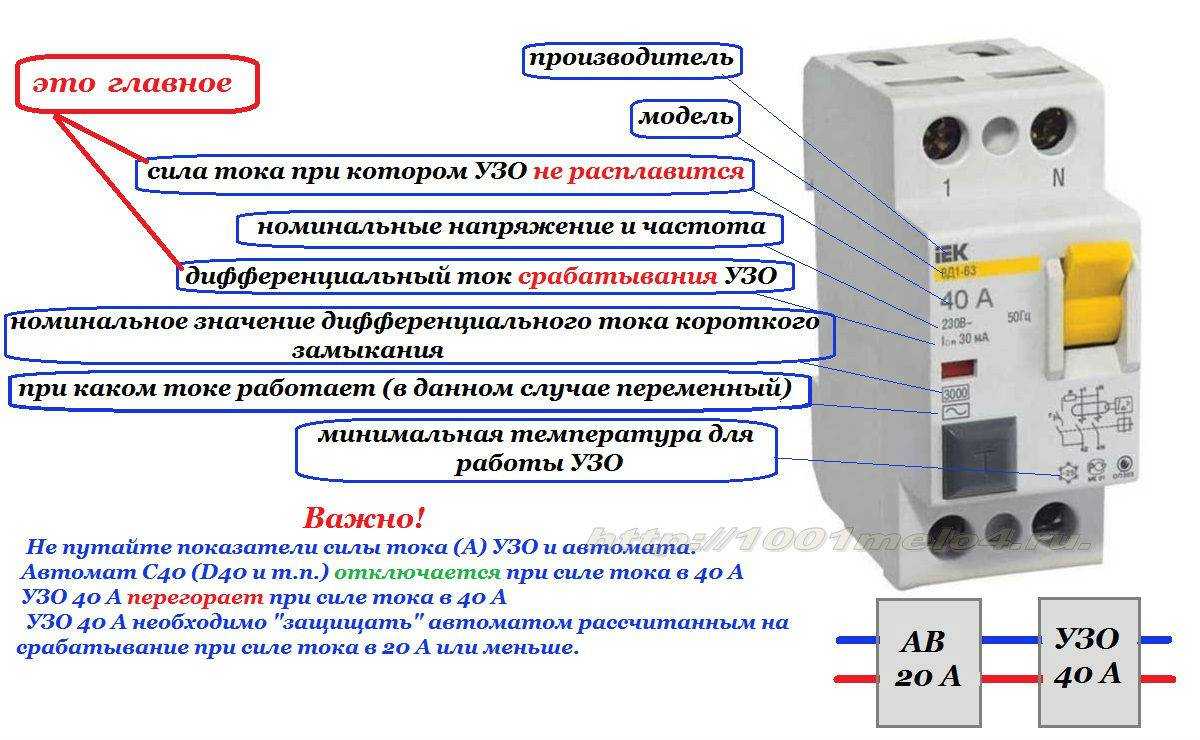

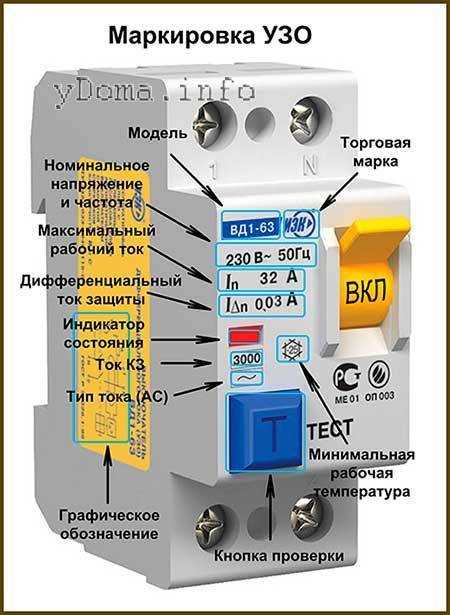

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО. Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора. Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.
Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

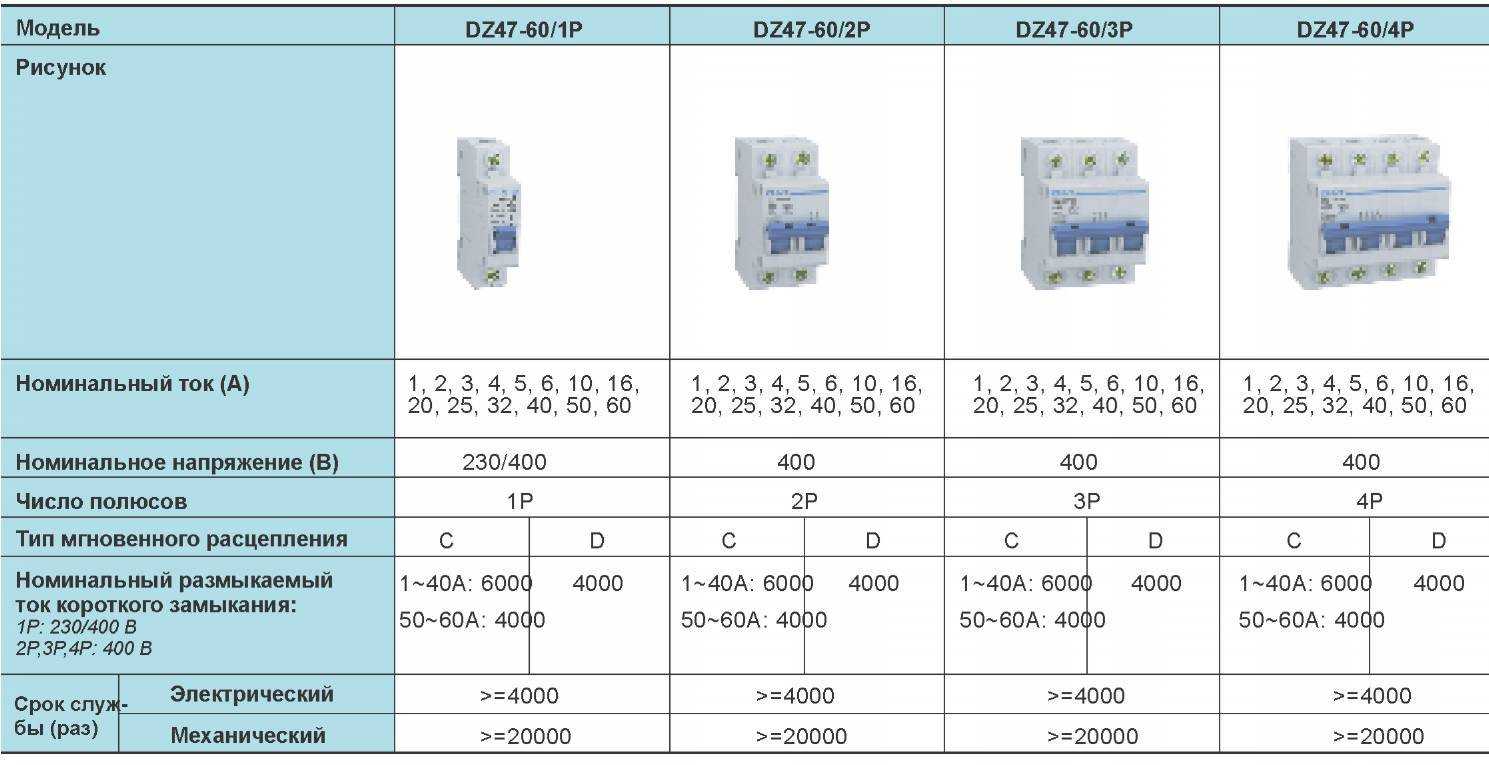

Обозначение номинального тока
Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.
Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство. Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора
Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат. Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз
Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат. Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.
Функциональная схема
На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки. Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.
На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение. Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.
Селективный и неселективный метод срабатывания устройства
Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.
Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.
Спутниковое ТВ — прекрасная альтернатива эфирным телеканалам и кабельному телевидению, особенно в загородных домах и дачах, где слабый сигнал для приёма с аналоговой антенны и отсутствуют кабельные операторы. Поэтому домашнему мастеру-любителю будет полезно знать, как настроить спутниковую антенну самостоятельно. придерживаясь простого порядка действий.
Практически в каждом доме есть в наличии микроволновая печь
Для правильного использования такого вида бытовой электроники, очень важно разобраться в принципе работы и устройстве СВЧ-печи, а также научиться делать её текущий ремонт
Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.
Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.
Работа дифавтомата в двухпроводной цепи
Нужно отсоединить питающий кабель от нагрузки и выполнить повторное включение. Опасность несет другая ситуация, когда срабатывания не происходит при наличии утечки тока.
В определенный момент пластина из биметалла постепенно изгибается. В определенный момент она воздействует на отключающий орган защитного устройства. Как работает дифференциальный автомат Так как данный прибор в своей конструкции имеет два разных по назначению блока, то соответственно эти блоки будут по-разному реагировать на нарушения в электрической цепи.
Подключение дифавтомата практически похоже на подключение УЗО. В ней присутствует сразу несколько приборов, которые устанавливаются на каждую группу или разделяют группы на несколько участков.
Неполнофазное подключение защиты. Для быстрого срабатывания используют селективные устройства, которые бывают двух классов S и G. Установка выделенного устройства но меньшей мощности для каждой из потенциально небезопасных линий ванная комната, кухня, гараж, подвальное помещение.
Принципы работы дифавтомата
Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии. Верхние клеммы в приборе входящие, а нижние — исходящие. Результат ошибки — ложные срабатывания одной или обеих систем.
Прежде чем установить их на необходимый участок цепи, надо правильно определить его функциональные возможности. Вторая схема собрана без селективных дифференциальных автоматических выключателей, поэтому здесь при возникновении повреждения в одной из квартир отключится автомат этой квартиры плюс еще и автомат на площадке. Флажок, который показывает причину отключения Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Тем самым напряжение, которое циркулирует через сеть, составляет всего вольт.
Схема подключения дифавтомата
То есть, если в какой-то группе появится одно из трех нарушений электрической цепочки КЗ, перегруз, ток утечки , то защитный прибор отключит сразу все группы потребителей. Как правило, через дифференциальные автоматы запитывают стиральные машины, кухонные электрические плиты, кондиционеры, розетки с заземляющими контактами.
Этого делать не стоит. В этом случае в щитке нужно изыскать гораздо больше свободного пространства. В идеале защитные аппараты должны сработать сразу после нарушения электрической изоляции, а не дожидаться когда человек попадет под напряжение.
подключение дифференциального автомата
Ошибки при подключении дифференциальных автоматов
В конце обратим Ваше внимание на типичные ошибки, допускаемые при подключении дифавтомата. Это может привести к неправильной работе устройства, или даже к выходу из строя всей сети
Ошибки при подключении:
- Нарушение подключения проводов ввода и вывода. Приводит к некорректной работе автомата и самопроизвольному срабатыванию.
- Соединение проводов нуля и заземлением на участке цепи. В этом случае происходит утечка тока, и автомат срабатывает постоянно.
- Не правильно выбрано направление подключения фазы и ноля. При проверке кнопка «Тест» работает корректно, но при подключении нагрузки срабатывает автомат.
- Нулевой провод на нагрузку выходит не из дифавтомата, а с общей шины. При проверке кнопка «Тест» работает правильно, но при подключении нагрузки срабатывает автомат.
- Нулевой провод после АВДТ подключен к нулевой шине. В таком случае автомат включается, тест не работает и при подключении нагрузки мгновенно отключает питание.
- В схеме с несколькими АВДТ перепутаны нулевые провода. Приборы включаются, проходят тест. Но при включении нагрузки к любой из линий приводит к срабатыванию всех дифавтоматов.
- При использовании нескольких дифавтоматов в схеме соединены нули отдельных линий. Приборы включаются, но тест не проходят. При подключении нагрузки к одной из линии срабатывают все дифавтоматы.
3 главные достоинства селективной схемы подключения
Селективная, то есть выборочная, схема позволяет при помощи одного дифференциального автомата подключить и контролировать 3 независимые линии со своими отдельными дифавтоматами. Допустим через один дифавтомат подключено сразу 3 квартиры, расположенные на одной площадке, тогда при возникновении тока утечки на землю в первой квартире селективный автомат отключит только её и оставит включенными две другие. Это выгодно отличает такие автоматы от обычных тем, что снижаются капитальные затраты, упрощается электрическая схема, становится легче монтаж и обслуживание.

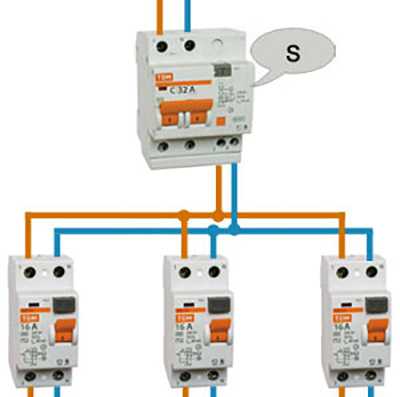

Рис. 5. Подключение по селективной схеме
Возможные схемы подключения, как подключить дифавтомат
Сейчас подробнее поговорим о том, как лучше подключить дифавтомат и какие схемы его присоединения существуют. Каждый вариант, описанный ниже имеет свои преимущества и недостатки, которые будут подмечены.
Дифавтомат в схеме без заземления
Схема присоединения дифавтомата без использования заземления не отличается от одноуровневой или двухуровневой альтернативы. Основная разница заключается в отсутствии особой жилы, которая проходит к каждой отдельно взятой электроточке, с целью обеспечения съема тока с корпуса прибора в момент нарушения его электроизоляции.
Дифавтомат в схеме без заземления
Дивафтомат по своему функционалу выступает в качестве замещения для заземленного провода и разрывает электрическую цепь мгновенно, сразу после того как будет обнаружена утечка тока. Соответственно, человек остается защищенным от внезапного электроудара.
Схема с единственным дифавтоматом
Это такая схема подключения дифференциального автомата, которая предполагает присутствие единственного защитного прибора. Обычно он бывает вмонтирован после электросчетчика, в свою очередь к выходу АВДТ подсоединяются все электронные контуры.

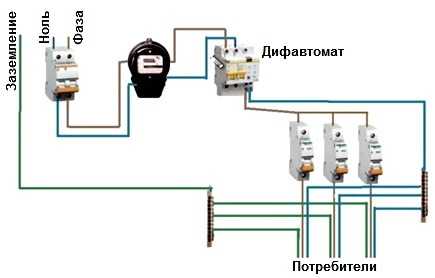

Схема с единственным дифавтоматом, подключение к счетчику
Рекомендуется устанавливать концевой включатель в начале каждой цепи, это позволит ремонтировать проводку в отдельной комнате без необходимости выключения света во всей квартире.
- доступная стоимость;
- простота конструкции;
- не требуется много места для установления АВДТ.
- неудобно искать причину выбивания дифавтомата;
- нельзя выключить электроподачу во всей квартире, в случае, если проблема с электропроводкой коснулась отдельного помещения.
Одноуровневая схема дифавтоматов
Схема подключения дифавтоматов в однофазной сети имеет схожесть с двухуровневой системой. Главное отличие кроется в том, что его цель – экономия средств и места, посредствам исключения из структуры одного защитного элемента.
Одноуровневая схема дифавтоматов
- меньшая стоимость, по сравнению с двухуровневой системой;
- экономия пространства за счет исключения одного защитного элемента.
в сети отсутствует дублирующее устройство, которое могло бы обеспечить дополнительную защиту.
Двухуровневая схема дифавтоматов
Двухуровневая система отличается высокими показателями надежности и удобством в использовании. АВДТ, через который проходит нагрузка находится на первом уровне. Провода, проходящие через него одновременно подключаются к нескольким дифавтоматам. Число последних равно количеству электрических контуров в доме.
Двухуровневая схема дифавтоматов
Устройства на втором уровне могут быть менее мощными и иметь худшие показатели порогового тока утечки, по сравнению с устройствами на первом уровне. Это обусловлено стремлением к обеспечению экономичности оборудования.
- наличие дублирующего дифавтомата обеспечивает надежность и безопасность системы;
- простота поиска электроконтура;
- можно отключить только одну комнату от электроснабжения, на период ремонта.
нужно приобретать несколько дифавтоматов и выделять дополнительное место для установки.
Схема при трехфазной сети
Конструкция схемы отличается тем, что у АВДТ имеется 4 входных и выходных клеммы, через которые проходят провода к другим электроприборам. Необходимость в применении такой схемы возникает тогда, когда нужно установить дифавтомат в здание, куда проведена сеть 380 В.
Схема подключения дифавтомата при трехфазной сети
Монтаж селективных дифавтоматов
Особенность селективных дифавтоматов заключается в том, что при появлении тока утечки его могут обнаружить дифавтоматы сразу двух уровней.
Монтаж селективных дифавтоматов
Селективные дифавтоматы используются исключительно в качестве главного прибора в двухуравневых системах. Их функция – обеспечение индивидуального срабатывания устройств второго уровня, без необходимости отключения электропитания во всей сети.
Дифавтомат или УЗО: отличия
Дифавтомат или УЗО? Эти приборы отличаются своим внешним видом. Во-первых, рычаг переключателя у дифавтомата стоит с правой стороны, а у УЗО — с левой. Кнопка тестирования также расположена в разных сторонах, только наоборот. Во-вторых, защитные устройства имеют различную маркировку. На корпусе УЗО номинальный ток помечается цифрами, а на дифавтомате – латинскими буквами. В-третьих, схема, которая наносится на поверхность прибора также разная.
На защитных устройствах российских производителей наносится также аббревиатура прибора. Так, на дифавтомате наносятся буквы АВДТ – автоматический выключатель дифференциального тока, а УЗО – ВД, что означает выключатель дифференциальный.
Отличия состоят также в функциях, которые способны выполнять заявленные механизмы. УЗО может защитить потребителя и электропроводку в аварийной ситуации, вызванной утечкой тока. Дифавтомат же способен выполнить свои защитные функции при любых неисправностях электросети, будь то перенапряжение или короткое замыкание.
Почему подключение дифавтомата в однофазной сети без заземления может работать не корректно и надо ли его ставить
С советских времен бытовая проводка всех старых зданий работает по системе заземления TN-C.
Она основана на том, что в квартирах прокладывались не три, а всего два провода для работы электрических приборов. При передаче электроэнергии по кабельным и воздушным ЛЭП тоже не создавалась магистраль для защитного отключения.
При этом экономили на материалах и времени выполнения монтажных работ.
Для обеспечения безопасности в некоторых случаях использовали зануление или применяли разделительные трансформаторы в помещениях повышенной опасности и рисками получения электротравм.
Система заземления TN-C все еще действует в большинстве жилых зданий нашего государства. Ее опасность состоит в том, что при пробое изоляции бытового прибора, например, стиральной машины опасный потенциал фазы проникает на корпус и никуда не стекает.
Стиралка стоит на диэлектрическом полу, изолирована от земли. Когда человек, имеющий контакт с контуром заземления, случайно дотронется до ее корпуса, то через его тело начнет стекать опасный аварийный ток к нейтрали трансформаторной подстанции.
Отключит ли его автоматический вводной выключатель — еще тот вопрос, на который нет однозначного ответа. Да, если и отключит, то неприятностей хватит с избытком.
Теперь разберем ситуацию, что происходит, если к системе TN-C в квартирный щиток дополнительно подключен дифференциальный автомат или УЗО.
При пробое изоляции и проникновении потенциала фазы на корпус ток утечки может и не возникнуть из-за высокого диэлектрического сопротивления корпуса. Это худший случай. А в лучшей ситуации диф орган его почувствует и отключит напряжение.
Разбираем дальше опасную ситуацию, когда уставка дифавтомата не обеспечивает отключение создавшегося аварийного режима. Представим, что человек притронулся к корпусу с потенциалом фазы и через его тело пошел ток замыкания на землю.
В этом случае подключение дифавтомата к сети TN-C однозначно оправданно. Он почувствует утечки и отключит питание, чем спасет человека от дальнейшего воздействия опасного тока.
Только здесь пострадавший какое-то время будет находиться под напряжением. Этот период связан с техническими возможностями защитного модуля. Ему требуется:
- выявить момент возникновения стекания тока фазы на контур земли;
- обработать информацию логической схемой;
- отключить питание разрывом силового контакта.
Суммарное время всех этих необходимых процессов происходит не мгновенно, а занимает порядка двух периодов синусоиды, зависит от конструкции защитного модуля и степени его быстродействия.
Опять же надо понимать, что самые быстрые и надежные защиты дешево стоить не могут по определению.
Выполняя подключение дифавтомата в однофазной сети без заземления, мы полностью не исключаем риски попадания человека под действие электрического тока во время возникновения аварийной ситуации. Однако защитный диф орган резко ограничивает время протекания аварийного процесса.
Приходим к простому выводу.
Дифференциальный автоматический выключатель, установленный в бытовой проводке, работающей по системе заземления TN-C, способен спасти жизнь человека и уменьшить вредное воздействие электрического тока.
Как вы будете решать этот вопрос: ставить дополнительный модуль защиты в старую проводку или не пользоваться им зависит только от вас. Никто из посторонних людей не станет заботиться о вашей судьбе.
На всякий случай рекомендую посмотреть видеоролик владельца Советы электрика, в котором он наглядно объясняет, как УЗО работает без заземления и стоит ли его использовать в системе электроснабжения по схеме TN-C.
Принципы установки автоматического выключателя дифференциального тока с наличием заземления
Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое, мы уже разобрались в другой статье.
А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.
При установке дифавтомата в схему с заземлением существует 2 варианта:
- вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
- дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.
На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.
Схема 1:
Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.
У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.
Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.
Схема 2:
Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.
Существует несколько критериев, по которым классифицируют выключатели дифференциального тока. Ознакомившись с важными особенностями разных видов таких устройств, можно узнать, как выбрать УЗО по мощности.
Об отличиях УЗО от дифференциального автомата по принципу действия, способу защиты, конструктивному исполнению и др. можно прочитать здесь.
Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу. Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.
Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.
Финансы
Краеугольным камнем всегда в таких случаях является финансовый вопрос. Он уже погубил не мало покупателей, которые хотели сэкономить, а потом были вынуждены платить в несколько раз больше за все испорченное оборудование. Почти все современные электроприборы довольно надежны. У них есть гарантированные длительные сроки работы.
- Какие функции выполняет контроллер в автомобиле
- Регулирующие клапаны: особенности
- Какие бывают типы котлов
Если у вас большой и качественный щиток со свободным место, то стоит его забивать по максимум, а не экономить пространство. Всегда оставляйте про запас, но чрезмерная экономия тоже вредит.

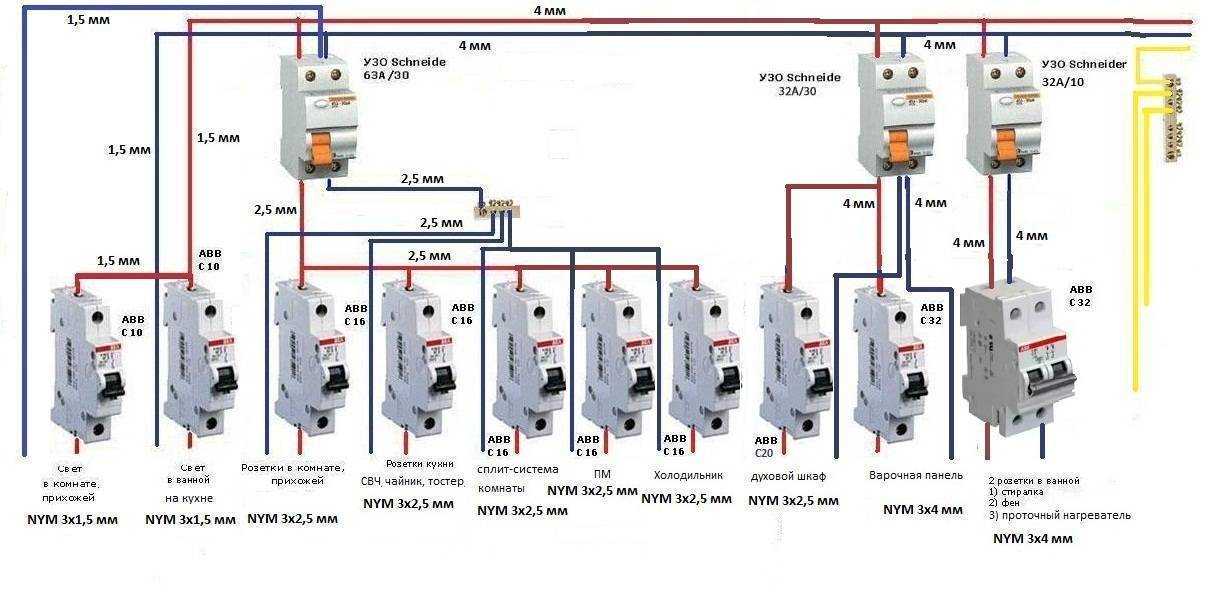

Распределите всё по группам, чтобы наглядно было видно – что и к чему относится. Дополнительные там 20-30 модулей стоят всего порядка 500 рублей – это не то место, где нужно урезать бюджет.
Схемы подключения разных приборов
После того как разобрались в вопросе, как работает УЗО и дифавтомат, можно начать разбираться со схемами. Начнем со схемы подключения двухполюсного прибора
И сразу же обратите внимание на нижний рисунок, где четко обозначены входные клеммы и выходные

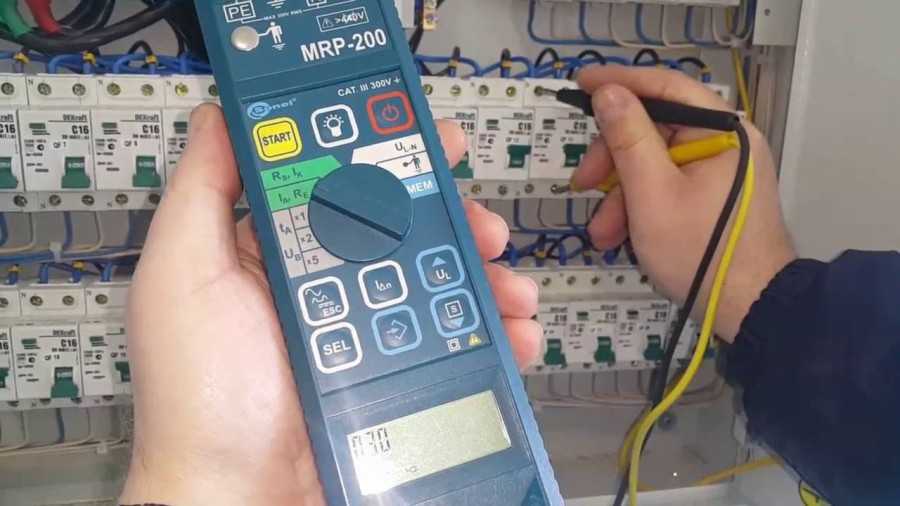

Хотелось бы отметить, что на защитных устройствах есть специальная кнопка тестирования, обозначенная буквой «Т». С ее помощью можно проверить, как работает УЗО, правильно или нет.
Итак, схема подключения этого прибора производится через три клеммы (контакта):
- фаза;
- ноль;
- тестирование.
То есть, получается так, если где-то в цепи появился ток утечки, то размыкаются именно эти контакты. Выходные клеммы в данном случае не работают, как контакты.
Что касается трехфазной сети, куда подключается четырехполюсной прибор, то схема будет выглядеть, как на нижнем рисунке.
По сути, это предыдущая схема, где в обязательном порядке должна соблюдаться полярность соединения фазы и нуля. При этом с четным клеммам подключаются выходные контуры, к нечетным входные.
Схема соединения трехфазного защитного прибора к трем однофазным сетям
Этот тип подключения будет работать только в том случае, если у трех однофазных систем проведен один контур в нейтралью. Очень удобный вариант в том плане, что для трех отдельных схем используется всего лишь один дифференциальный автомат или УЗО. Основная задача установщика – найти подходящее место монтажа, где можно было бы соединить одной шиной нейтраль и развести ее по контурам на три системы.
Вот эта схема ниже:
Кстати, если в сеть установлен электродвигатель, который работает без нейтрали, то защитный прибор можно подключить, не используя нулевую клемму. Правда, при этом кнопка тестирования работать не будет, что не всегда удобно. Но это частный вариант, используемый достаточно редко. В этом случае оптимальный вариант – это установка в схему электромагнитных устройств с механическим расцепителем.
Можно ли подключить трехфазное защитное устройство в однофазную сеть
В принципе, никаких проблем здесь нет. Правда, метод этот не самый рациональный. Им чаще всего пользуются в том случае, если к однофазной сети подключаются последовательно еще две однофазные сети. То есть, УЗО или дифавтомат монтируются в первую сеть через одну фазу, к нему же подключаются еще две через остальные клеммы.
