Выбор сечения кабеля для квартиры, дома, дачи
Статья о том, как правильно выбрать сечение провода или кабеля
Во время электромонтажных работ, а именно, на стадии прокладки проводов, кабелей, «Особо продвинутые» заказчики интересуются, почему мы прокладываем, к примеру, на розетки, кабель сечением 2.5 мм кв, когда вполне достаточно 1.5 мм кв, исходя из потребляемой мощности… В этой статье мы попробуем разобраться с сечением проводов, прокладываемых для различных потребителей.
Итак, от того, насколько верно вы подберете сечение прокладываемых проводов, во многом зависит и дальнейшая работоспособность потребителей.
Электропроводка в доме, даче или квартире начинается с вводного кабеля. На этот самый кабель ложиться вся основная нагрузка, которая есть в доме. Для того, чтобы узнать какого сечения необходим вводной кабель, нам нужно посчитать все электроприборы, которые могут работать в доме — стиральная машина, бойлер, утюг, микроволновая печь, кондиционеры и т.д. В итоге мы узнаем суммарную мощность, которую потребляют электроприборы в вашем доме. Далее, умножьте эту цифру на коэффициент 0,75. Вот эта самая циферка нам и нужна.
Для более правильного подсчета потребляемой мощности, вам поможет таблица, где указаны приборы и мощность, которую они потребляют.
| Название электроприемника | Приблизительная мощность, Вт | Название электроприемника | Приблизительная мощность, Вт |
| телевизор | 300 | кондиционер | 1500 |
| принтер | 500 | проточный нагреватель воды | 5000 |
| компьютер | 500 | бойлер | 1500 |
| фен для волос | 1200 | дрель | 800 |
| утюг | 1700 | перфоратор | 1200 |
| электрочайник | 1200 | электроточило | 900 |
| вентиляторы | 1000 | дисковая пила | 1300 |
| тостер | 800 | электрорубанок | 900 |
| кофеварка | 1000 | электролобзик | 700 |
| пылесос | 1600 | шлифовальная машина | 1700 |
| обогреватель | 1500 | циркулярная пила | 2000 |
| СВЧ-печь | 1400 | компрессор | 2000 |
| духовка | 2000 | газонокосилка | 1500 |
| электроплита | 3000 | сварочный агрегат | 2300 |
| холодильник | 600 | водяной насос | 1000 |
| стиральная машина | 2500 | электромоторы | 1500 |
| освещение | 2000 |
Ну а далее, как говориться, дело техники. Для подбора кабеля, который удовлетворит требованиям, существует другая таблица, где указаны сечение кабеля, мощность и ток, которые способны выдержать эти самые кабеля.
В данной таблице приведены значения для медных проводов кабелей, так как алюминиевые провода, на сегодняшний день, при монтаже электропроводки, практически никто не применяет.
Таблица выбора сечения кабеля и провода
Сечение токопроводящей жилы, мм
Далее нам необходимо рассчитать сечение проводов и кабелей для розеточных групп и групп освещения. Если посмотреть на таблицу или просчитать из простых формул для расчета сечения проводов, то станет ясно, что, к примеру, для групп освещении вполне подойдет провод сечением 0.5 мм кв, а для розеточных групп достаточно провода сечением 1.5 мм кв.
Но, как правило, для освещения применяют провода диаметром не менее 1.5 мм кв, а для розеточных групп используют провода сечением не менее 2.5 мм кв, если конечно же не требуется питание приборов, суммарная мощность которых не выходит за пределы, которые способен выдержать данный провод
Связано это с тем, что провода, и неважно с какого металла они сделаны, подвержены коррозии, различным механическим нагрузкам как во время монтажа, так и во время эксплуатации
К примеру, согласно таблице, при напряжении в сети 220 В, провод сечением 2.5 мм кв способен выдержать ток до 27 А(5.9 кВт). Для защиты проводов и потребителей, в данном случае, в качестве защиты устанавливают автомат, максимальный ток срабатывания которого должен быть не более 25 А.
При проектировании электропроводки, необходимо учитывать и длину магистрали, которая будет питать конечного потребителя. Также, согласно таблице, можно определить сечение и для остальных видов нагрузки. Также, во время проектирования, а затем и монтажа электропроводки, не стоит забывать и о селективности автоматов.
В любом случае, электричество незримо и не прощает ошибок и безалаберного отношения к работе. Доверяйте профессионалам!
Кроме тока и мощности проектировщики при выборе сечения кабеля используют ряд других важных параметров. Об этом читайте здесь: Как выбрать сечение кабеля — советы проектировщика
Почему алюминий постепенно изымается из обихода при монтаже электроустановок? Чем он плох и опасен? Ответ здесь: Почему алюминиевый кабель нельзя использовать в электропроводке
Медные и алюминиевые провода соединять не рекомендуется. Но иногда их соединяют. Как это делают? Как соединять медные и алюминиевые провода
Схема проводки. Необходимость составления
На чертеже выделяют точки установки электроприборов, пути проведения проводки, места размещения распаечных коробок. Электросхема помещения включает в себя также мощность каждого потребителя энергии и суммарную мощность приборов. Это необходимо для определения уровня нагрузки на автоматах защиты.
Кроме схемы следует составить план разводки. Кабель проводят по прямой линии, чтобы избежать его перегибов. Разводка размещается на расстоянии 15см от пола или от потолка. Провода сходятся в распределительных коробках, сделанных из металла. Развести кабель правильно, распределив нагрузку между потребителями, обеспечив защиту от короткого замыкания—задача человека, решившего самостоятельно справиться с монтажом электропроводки в деревянном доме.
Проверка работоспособности системы
Существуют несколько вариантов проверки выполненных работ по электропроводке в частном доме. Самостоятельно проверить выполненный электромонтаж можно при помощи специального индикатора. Если электрика в деревянном доме установлена правильно, то он будет показывать цепь на замкнутых участках.
`img-77`
`img-78`
Сопротивление изоляции можно протестировать мегомметром. Другой способ проверки – вызов специалистов из электролаборатории по комплексному замеру. В случае успешного завершения испытаний в частном порядке выдаётся протокол, необходимый для опломбирования электросчётчика и отчёта перед организацией, поставляющей электроэнергию.
Схема, по которой проводился весь монтаж электропроводки, помещается на стену распределительного щитка. В случае каких-либо неисправностей это поможет определить источник проблем.
Источники
- https://220.guru/electroprovodka/provoda-kabeli/provodka-v-derevyannom-dome.html
- https://fastbuildings.ru/kommunikacii/elektrika/elektromontazhnye-raboty/prokladka-jelektroprovodki-v-derevyannom-dome.html
- https://aqua-rmnt.com/ehlektrosnabzhenie/provodka-v-derevyannom-dome.html
- https://odinelectric.ru/wiring/wires/kak-sdelat-elektroprovodku-v-derevyannom-dome-svoimi-rukami
- http://www.0220.ru/elektroprovodka-v-derevyannom-dome/
Проектирование электроснабжения – основные моменты
Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.
Проект электроснабжения необходимо согласовать
Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.
В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при разводке электропроводки используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите провод сечением не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.
Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:

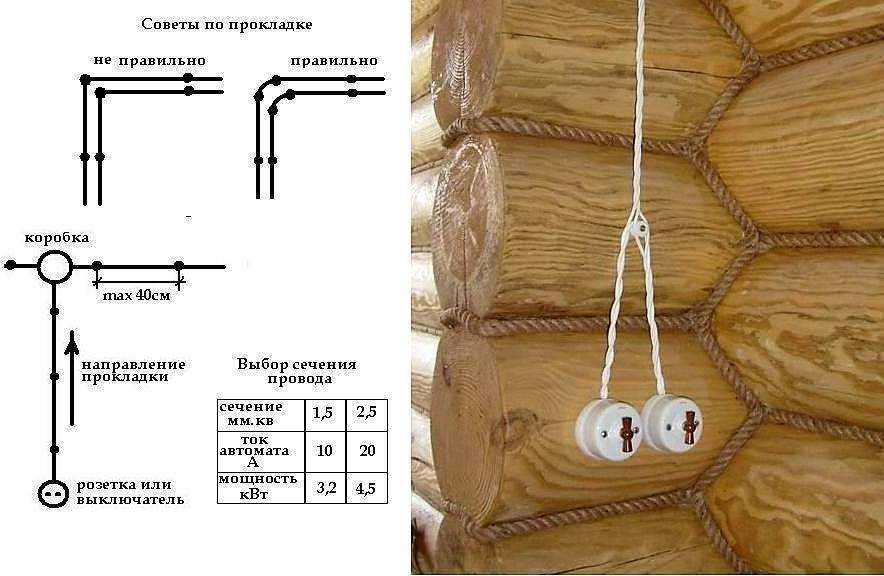

- недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
- выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
- выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
- исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).
Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.
Электропроводка: как ее не следует прокладывать
Электрика в доме из бруса под ключ

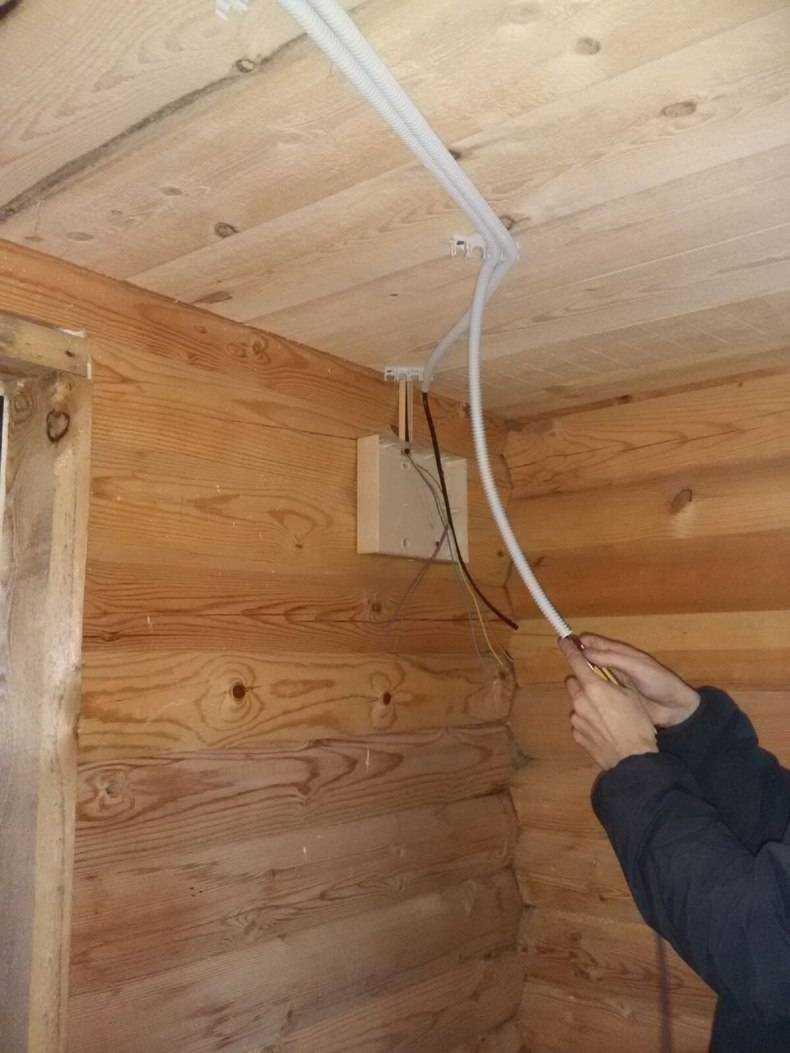

Вариант скрытой электропроводки подходит для большинства современных коттеджей и дачных участков. Главные задачи согласно данной технологии — скрыть проводку в перекрытиях, полу, стенах, подать электричество внутренними каналами к выключателям, розеткам. В некоторых случаях (по желанию клиента) выполняется прокладка отдельных кабелей непосредственно к месту установки отдельных электроприборов.
При монтаже электрики в деревянном доме из оцилиндрованного бревнаиспользуются деревянные накладки для наружных механизмов разъёмов выключателей розеток. С целью обеспечения ровной площадки под установкой монтаж внутренних выключателей, розеток требует обтесывания бруса.
`img-65`
`img-66`

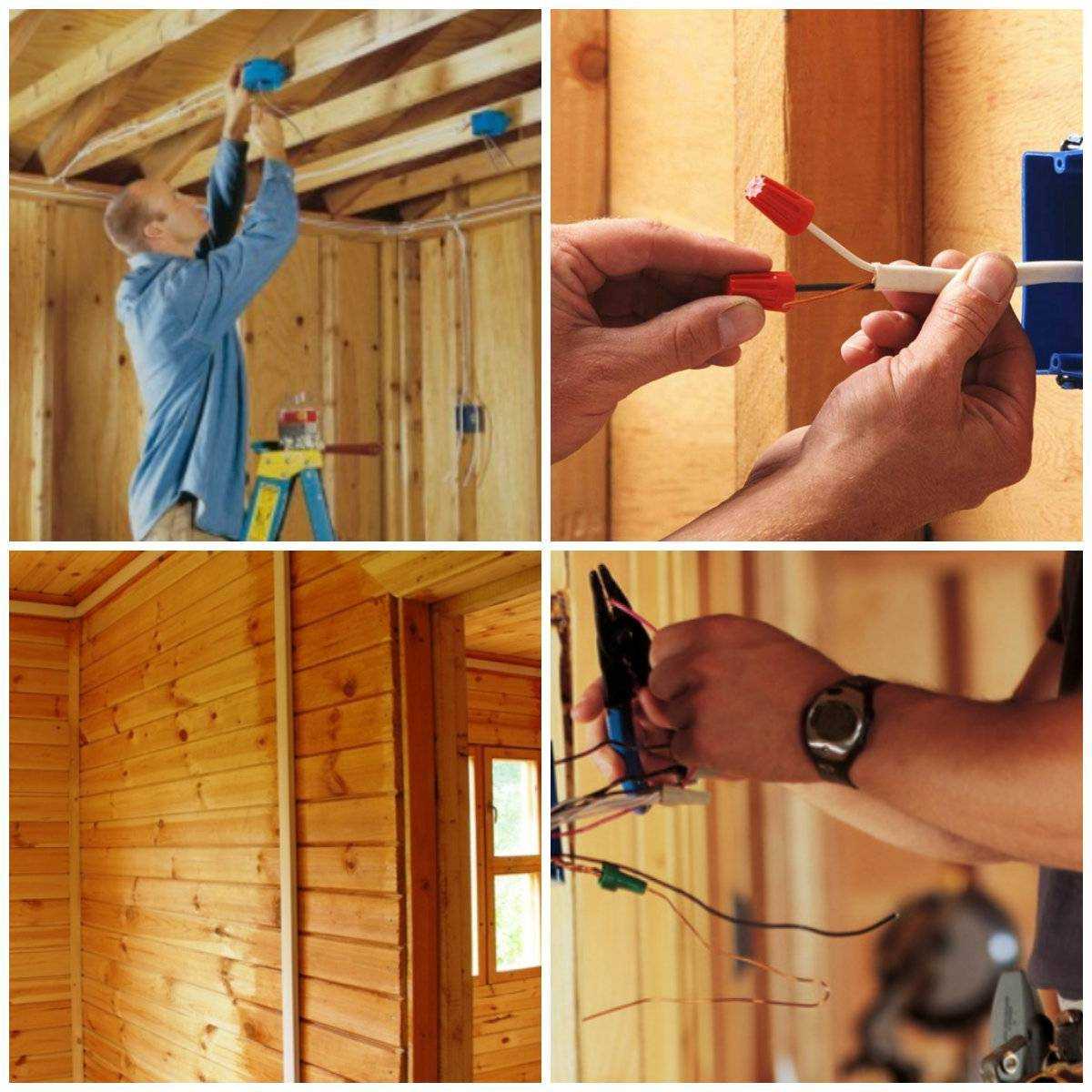

Электропроводка в деревянном доме своими руками: пошаговая инструкция по монтажу
Прежде, чем приступить к монтажу электропроводки в деревянном доме, стоит как следует изучить документацию, регламентирующую правила проведения проводки. При этом помогут правила монтажа электроустановок, а также нормативные положения по электротехническим устройствам.
Прежде чем приступить к работе, нужно предварительно рассчитать планируемую нагрузку всех электроприборов, которые будут использоваться
При соблюдении правил безопасности, можно выполнить монтаж самостоятельно. При этом установка включает следующие этапы:
- проведение расчетов по общей мощности электрического оборудования и создание проекта;
- приобретение различных электроприборов;
- выполняется ввод электроэнергии в здание, подключаются приборы электрозащиты и автоматов защиты;
- производится внутренняя разводка кабельных проводок;
- крепление устройств освещения, а также выключателей или розеток;
- крепление механизмов защитного отключения и конструкций заземления;
- прозвонка цепи и проверка правильности подключений.

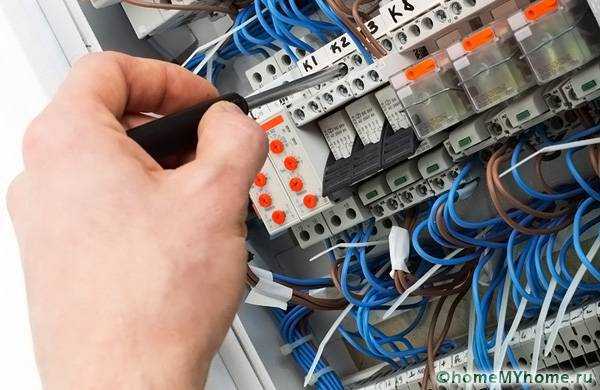

Монтаж электрических проводов и их подключение требует определенных знаний
Подготовительные работы по проекту электроснабжения в доме
Решая, как сделать электропроводку в деревянном доме, рекомендуется выполнить правильный проект. При этом выполняются следующие действия:
чертится план постройки с указанием размещения важных объектов, к которым нужно подвести электричество;
Пример схемы размещения электрооборудования в доме с гаражом
- на чертежах указывается показатель мощности приборов;
- оборудование подсоединяется к разным группам электропитания;
- производится освещение территории двора. Данное освещение также можно подсоединить к отдельному выключателю и даже установить датчик света;
- мощное оборудование подсоединяется к обособленной группе.
При планировании учитываются рекомендованные расстояния до перекрытий и проемов
По каждой группе проводятся расчеты на максимальное количество потребляемой мощности.
Как выбрать кабель и электроустройства?
Электропроводка в деревянном доме может делаться своими руками. При этом пошаговая инструкция позволит правильно выполнить разводку. Чтобы обойтись без сложных расчетов, можно воспользоваться специальной таблицей для определения сечения кабеля в зависимости от мощности, либо воспользоваться калькулятором ниже.
Таблица выбора сечения провода в зависимости от мощности, тока, напряжения сети и способа прокладки
При этом выбирается кабель с таким сечением, которое соответствует мощности электрических приборов по отдельным группам.
Чаще применяются кабеля из меди. Они характеризуются надежностью, дополнительной изоляцией и удобством в обработке. Алюминиевые изделия чувствительны к изгибам и могут ломаться.

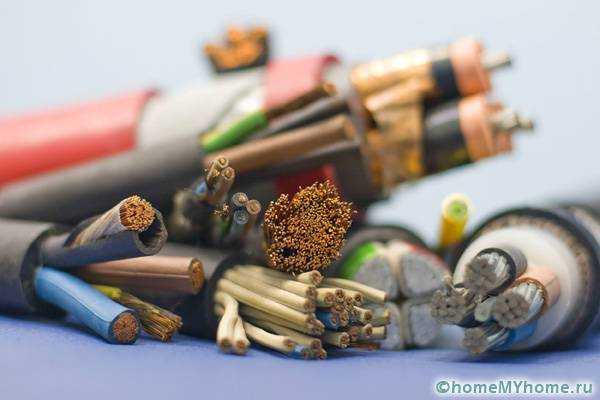

Провода и кабели имеют огромное разнообразие как по толщине сечения, так и по количеству жил и виду изоляции
К розеткам подводятся прочные провода с заземлением. Выключатели и розетки подбираются с учетом показателей тока.
Особенности подбора выключателя на вводе и кабеля
При проведении новой электропроводки, внимание следует уделить сечению входящего кабеля. Если сечение не рассчитано для определенной мощности, то может случится возгорание
Монтажом вводного кабеля занимаются специальные организации
Монтажом вводного кабеля занимаются специальные организации.
Ввод осуществляется при помощи специального бронированного кабеля
Устанавливается вводный автомат. При этом применяется выключатель с тремя полюсами. Если питание однофазное, то применяется двухполюсный автоматический выключатель.
1 – производитель; 2 – модель; 3 – номинальный ток; 4 – номинальное напряжение; 5 – отключающая способность; 6 – класс токоограничения; 7 – артикул изделия.
Выбор вводного автомата и его номинальные характеристики
Выполняя прокладку электропроводки в деревянном доме, нужно правильно выбрать вид автомата. Для подвода к строению в большинстве случаев достаточно использовать автомат в 25А. Характеристику прибора определяет отношение показателей тока короткого замыкания к номинальному значению. Для установки чаще применяется механизм с характеристикой С.
Номинальный ток вводного автомата должен учитывать номинальные токи всех электроприборов плюс 10-20%
Статья по теме:
Заключение
Монтаж проводки – сложный поэтапный процесс, который следует продумать до мелочей. Не следует экономить на стоимости расходников – подбирайте материалы с запасом прочности. Вот рекомендации, которые помогут вам избежать типичных ошибок при проектировании и монтаже электричества в доме:
- Для проводки в деревянном здании используйте ПВХ трубы, имеющие противопожарный сертификат.
- При прокладке кабеля в межэтажных перекрытиях изолируйте его и проверьте соответствие сечения рабочей нагрузке.
- При монтаже кабеля в электроплинтус используйте специальную конструкцию, которая обеспечивает зазор в 10-12 мм. Этот зазор предотвращает перегрев кабеля.
Вдумчиво подойдите к проектированию и установке электропроводки, и электричество в доме никогда не станет причиной пожара или травмы.
