Расчет диаметра
Существует прямая зависимость между параметрами силового кабеля и объемом подаваемого тока. То есть для подачи большого объема энергии нужно использование жил большего размера. Другими словами, чем большее количество оборудования установлено в доме, тем мощнее должен быть используемый кабель.
Чтобы вычислить диаметр провода, достаточно разрезать жилу поперек и посмотреть на торец. Его площадь и будет параметром жилы. Чем этот размер больше, тем соответственно больше энергии будет передано по этому сечению кабеля без каких-либо последствий в виде перегрева.
Для того чтобы рассчитать площадь шнура, достаточно замерить его поперечники, используя формулу расчета площади круга, вычислить искомую величину. Существует и более простой алгоритм: для получения площади нужно полученное значение умножить на самое себя и на 0,785. То есть при 3 мм, то расчет будет выглядеть следующим образом – 3*3*0,785=7,065 мм. На самом деле такая точность не нужна, и результат можно округлить до целого числа. В приведенном примере площадь составит 7 кв. мм.
При монтаже электросети применяют и многожильные изделия, состоящие из нескольких свитых между собой проволок. Для расчета сечения провода нужно узнать диаметр одной и умножить на количество, это и будет искомый размер многожильного провода.
Существует и альтернативный способ расчета. Для его выполнения надо замерить диаметр кабеля и полученный результат умножить на 0,91. Этот коэффициент учитывает, что в многожильном изделии есть воздушные зазоры между проволокой.
Последствия превышения тока
Чрезмерно высокий ток в медных проводах способен разогреть материал вплоть до температуры плавления. Разумеется, что подобная ситуация приведет к аварии или неработоспособности оборудования, но в некоторых случаях это является полезным.
Речь идет о плавких предохранителях. Основу их устройства составляет тонкая металлическая проволока, заключенная в огнеупорный изоляционный корпус. Толщина проволоки подобрана таким образом, чтобы ток определенной величины вызывал нагрев и перегорание проводника предохранителя. Наиболее часто используются плавкие вставки из цинка или меди.
Трубчатый предохранитель
Самое главное требование к плавкой вставке – строгое соответствие состава металла и его равномерный диаметр проводника по всей длине. Состав важен для стабильности температуры плавления. Наличие неравномерности по длине провода может вызвать локальный перегрев в месте сужения и перегорание предохранителя при токе, меньше номинального. Исходя из этих условий, провод для предохранителей выпускается с повышенным контролем и называется калиброванным.
Выполнение изложенных требований по допустимому току в проводниках позволяет продлить срок нормальной эксплуатации конструкций и электрооборудования, свести к минимуму риск возникновения поломок и аварий.
Открытая и закрытая прокладка проводов
Электрическая проводка может быть двух типов:
- закрытая;
- открытая.
В большинстве случаев для квартир применяют скрытый монтаж. При помощи перфоратора или штробореза в стене или на потолке создают специальные углубления, в которые укладывается кабель. Дополнительно он может быть помещен в гофрированные трубки или рукава. Спрятав кабель, углубления следует заделать при помощи штукатурки. Единственным допустимым вариантом для современной скрытой проводки являются медные проводники. При этом следует заранее продумать потенциальное наращивание сети или процесс частичной замены ее компонентов. В идеале нужно применять провода плоской формы.
Укладка скрытой проводки в штробах
Условия теплоотдачи
Важным условием тепловой отдачи считается влажная среда, в которой находится кабель. При размещении провода в грунте теплоотвод напрямую связан со структурой и его составом, а также уровнем влажности.
Для получения наиболее точных величин придется проанализировать состав почвы, в зависимости от которого будет разным сопротивление. При помощи таблицы ищут удельное сопротивление. Благодаря качественной утрамбовке данная характеристика может быть уменьшена. Песок и гравий обладают меньшей теплопроводностью по сравнению с глиной, поэтому в идеале провода засыпают последней. Вместо глины можно использовать суглинок без примесей шлака, камней и мусора.
Важно помнить о разных условиях охлаждения кабеля с изоляцией и без нее. В первом случае тепловые потоки, исходящие при нагреве жил, вынуждены преодолевать дополнительный барьер в виде изоляционного слоя
Расположение кабеля в траншее
При подземной укладке кабеля, когда в одной траншее расположено сразу два проводника, процесс охлаждения существенно замедлится, что приведет к снижению допустимые токовых нагрузок.
С точки зрения электрической и пожарной безопасности, определение правильных длительно допустимого тока и сечения кабеля — важное условие, позволяющее исключить перегревы, нарушение изоляции и воспламенение кабельной линии. При расчетах следует быть внимательными и учесть множество дополнительных условий
Определенные корректировки нужны даже для табличных значений.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

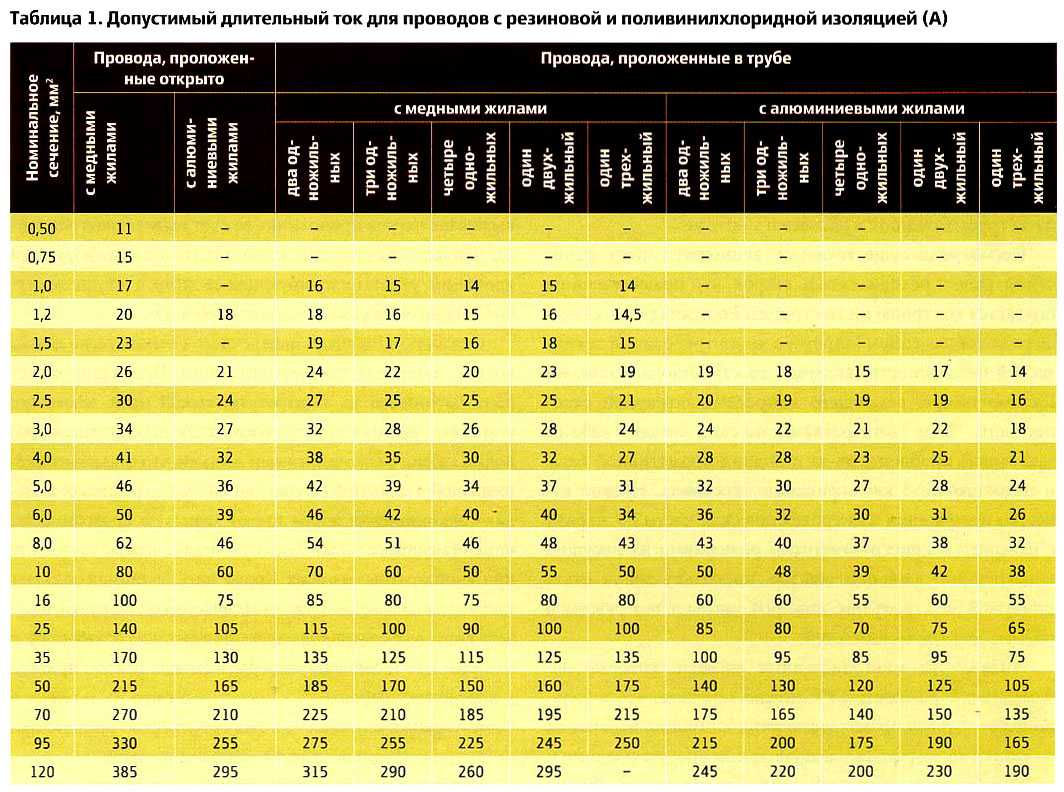

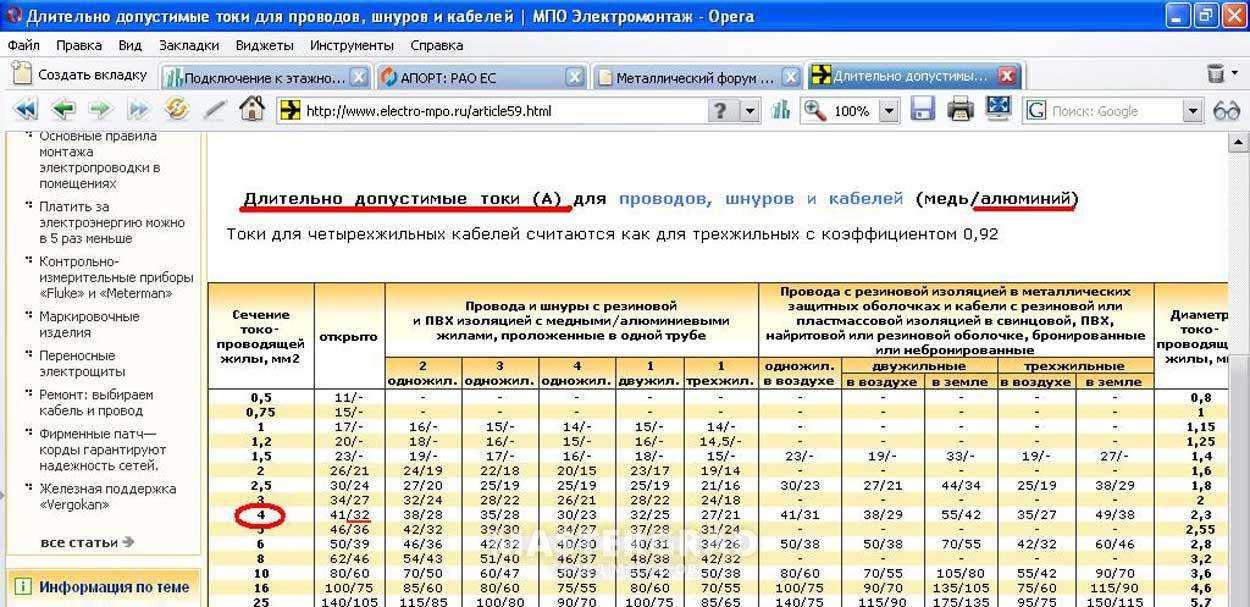

Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Причины нагрева кабеля
Токоведущие жилы могут перегреваться по нескольким причинам, которые напрямую связаны с природой электрического тока. Электрическое поле приводит в движение электроны, которые перемещаются по выбранному проводнику. В кристаллических решетках, из которых состоят металлы, действуют сильные молекулярные связи. Представьте шарик для настольного тенниса и паутину. Вторая — более-менее прочна, первый — обладает малым весом, поэтому для того, чтобы шарик разорвал паутину, придется приложить больше усилий. Чем сильнее вы выполните замах, тем более напряженными будут ваши мышцы. Чем больше напряжение, тем выше затрачиваемая энергия. Соответственно и мышцы будут нагреваться сильнее.
Так и электроны вынуждены высвобождать больше тепла, затрачивая немало энергии на преодоление этих молекулярных связей. Такой процесс называется преобразованием электрической энергии в тепловую.
Сравнить такое явление можно с выделением тепла при трении. Можно сказать, что электроны вынуждены тереться о кристаллическую решетку металла и тем самым выделять тепло. Данное свойство металлического кабеля имеет свои преимущества и недостатки. Нагрев может быть полезен на производственных объектах и для бытовых приборов. Он является основным свойством, позволяющим работать электрическим печам, обогревателям, утюгам и чайникам. Однако в обычных электрических сетях это может привести к перегреву и разрушению изоляции, а впоследствии — и вовсе к возгоранию. Могут испортиться техника и оборудование. Происходит подобное в случае превышения заданной нормы для длительных токовых нагрузок.
Перечислим три основные причины перегрева проводника:
Наиболее распространенная — использование кабеля с некорректным сечением. Любой проводник имеет уникальную максимально допустимую пропускную способность по току. Измеряется она в Амперах. Перед подключением бытового прибора нужно определить его мощность и в соответствии с ней подобрать правильное сечение
Важно учесть запас на 30-40%.

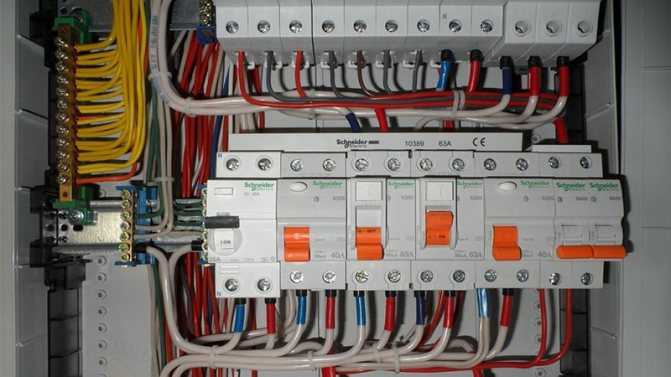

Вторая причина — отсутствие качественного контакта в точках соединения линии. Речь идет об участках трассы, где кабель подключается к щитку, автомату или выключателю
Плохой контакт приводит к нагреву. При худших раскладах — полному перегоранию. В большинстве случаев будет достаточно осмотреть контакты и подтянуть все соединения.
Старая электропроводка строилась на алюминиевых жилах, поэтому при модернизации таких кабельных линий зачастую возникает необходимость перехода на медные проводники. В данном случае важно соблюдать технику подключения медных и алюминиевых жил. Без применения специальных клеммников появление окисления — вопрос времени.
Старая алюминиевая проводка в квартире
Правила устройства электроустановок (ПУЭ). Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны (Издание шестое), от 10 декабря 1979 года
Область применения
1.3.1. Настоящая главаПравил распространяется на выбор сечений электрических проводников(неизолированные и изолированные провода, кабели и шины) понагреву, экономической плотности тока и по условиям короны. Еслисечение проводника, определенное по этим условиям, получаетсяменьше сечения, требуемого по другим условиям (термическая иэлектродинамическая стойкость при токах КЗ, потери и отклонениянапряжения, механическая прочность, защита от перегрузки), тодолжно приниматься наибольшее сечение, требуемое этимиусловиями.
Выборсечений проводников по нагреву
1.3.2. Проводники любогоназначения должны удовлетворять требованиям в отношении предельнодопустимого нагрева с учетом не только нормальных, но ипослеаварийных режимов, а также режимов в период ремонта ивозможных неравномерностей распределения токов между линиями,секциями шин и т.п. При проверке на нагрев принимается получасовоймаксимум тока, наибольший из средних получасовых токов данногоэлемента сети.
1.3.3. Приповторно-кратковременном и кратковременном режимах работыэлектроприемников (с общей длительностью цикла до 10 мин идлительностью рабочего периода не более 4 мин) в качестверасчетного тока для проверки сечения проводников по нагреву следуетпринимать ток, приведенный к длительному режиму. При этом:
1) для медных проводниковсечением до 6 мм, а для алюминиевых проводников до 10мм ток принимается как для установок сдлительным режимом работы;
2) для медных проводниковсечением более 6 мм, а для алюминиевых проводников более 10мм ток определяется умножением допустимогодлительного тока на коэффициент , где — выраженная в относительных единицахдлительность рабочего периода (продолжительность включения поотношению к продолжительности цикла).
1.3.4. Длякратковременного режима работы с длительностью включения не более 4мин и перерывами между включениями, достаточными для охлажденияпроводников до температуры окружающей среды, наибольшие допустимыетоки следует определять по нормам повторно-кратковременного режима(см. 1.3.3). При длительности включения более 4 мин, а также приперерывах недостаточной длительности между включениями наибольшиедопустимые токи следует определять как для установок с длительнымрежимом работы.
1.3.5. Для кабелейнапряжением до 10 кВ с бумажной пропитанной изоляцией, несущихнагрузки меньше номинальных, может допускаться кратковременнаяперегрузка, указанная в табл.1.3.1.
Таблица 1.3.1
Допустимая кратковременная перегрузка для кабелей напряжением до 10кВ с бумажной пропитанной изоляцией
| Коэффициентпредварительнойнагрузки | Видпрокладки | Допустимаяперегрузка по отношению к номинальной нагрузке втечение, ч | ||
| 0,5 | 1,0 | 3,0 | ||
| 0,6 | В земле | 1,35 | 1,30 | 1,15 |
| На воздухе | 1,25 | 1,15 | 1,10 | |
| В трубах (в земле) | 1,20 | 1,10 | 1,10 | |
| 0,8 | В земле | 1,20 | 1,15 | 1,10 |
| На воздухе | 1,15 | 1,10 | 1,05 | |
| В трубах (в земле) | 1,10 | 1,05 | 1,00 |
1.3.6. На периодликвидации послеаварийного режима для кабелей с полиэтиленовойизоляцией допускается перегрузка до 10%, а для кабелей споливинилхлоридной изоляцией до 15% номинальной на время максимумовнагрузки продолжительностью не более 6 ч в сутки в течение 5 сут.,если нагрузка в остальные периоды времени этих суток не превышаетноминальной.
На период ликвидациипослеаварийного режима для кабелей напряжением до 10 кВ с бумажнойизоляцией допускаются перегрузки в течение 5 сут. в пределах,указанных в табл.1.3.2.
Таблица 1.3.2
Допустимая на период ликвидации послеаварийногорежима перегрузка для кабелей напряжением до 10 кВ с бумажнойпропитанной изоляцией
| Коэффициентпредварительной нагрузки | Видпрокладки | Допустимаяперегрузка по отношению к номинальной нагрузке припродолжительности максимума, ч | ||
| 1 | 3 | 6 | ||
| 0,6 | В земле | 1,5 | 1,35 | 1,25 |
| На воздухе | 1,35 | 1,25 | 1,25 | |
| В трубах (в земле) | 1,30 | 1,20 | 1,15 | |
| 0,8 | В земле | 1,35 | 1,25 | 1,20 |
| На воздухе | 1,30 | 1,25 | 1,25 | |
| В трубах (в земле) | 1,20 | 1,15 | 1,10 |
Для кабельных линий,находящихся в эксплуатации более 15 лет, перегрузки должны бытьпонижены на 10%.
Перегрузка кабельныхлиний напряжением 20-35 кВ не допускается.
1.3.7. Требования кнормальным нагрузкам и послеаварийным перегрузкам относятся ккабелям и установленным на них соединительным и концевым муфтам иконцевым заделкам.
1.3.8. Нулевые рабочиепроводники в четырехпроводной системе трехфазного тока должны иметьпроводимость не менее 50% проводимости фазных проводников; внеобходимых случаях она должна быть увеличена до 100% проводимостифазных проводников.
Допустимая плотность тока для медного провода
Формула для расчета допустимого тока выглядит следующим образом: I = P/V, в которой I является силой тока (А), P – суммарная мощность потребителей (Вт), V – напряжение электрической цепи. Зная величину общего тока всех имеющихся потребителей, а также соотношение, где присутствуют допустимые токи нагрузки медных проводов, рассчитанные на определенное сечение, можно вычислить плотность тока.
Так для медных проводов она будет составлять 10А на 1 мм2. Эта же величина для алюминиевого провода составит 8А на квадратный миллиметр. То есть плотность тока у медного провода при одинаковом сечении будет выше, чем у проводов из алюминия. С помощью такого показателя легко определяется, подходят ли имеющиеся провода для планируемой цепи или есть необходимость в выборе другого сечения.
Если планируется скрытая прокладка проводов, с использованием трубок или гофрированных рукавов, расчетные данные необходимо уменьшить путем применения понижающего коэффициента 0,8. Для устройства открытой силовой проводки используется кабель с минимальным сечением 4 мм2, обеспечивающий достаточную механическую прочность. Подобные соотношения сечения и тока являются довольно точными и часто применяются в расчетах электропроводки и при выборе средств защиты сети. Для получения более точных данных о допустимой токовой нагрузке, рекомендуется использовать специальные таблицы.
Материал проводников кабеля
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузки
Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Только для переменного тока
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеля
Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучке
Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Допустимое падение напряжения на нагрузке
Введите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

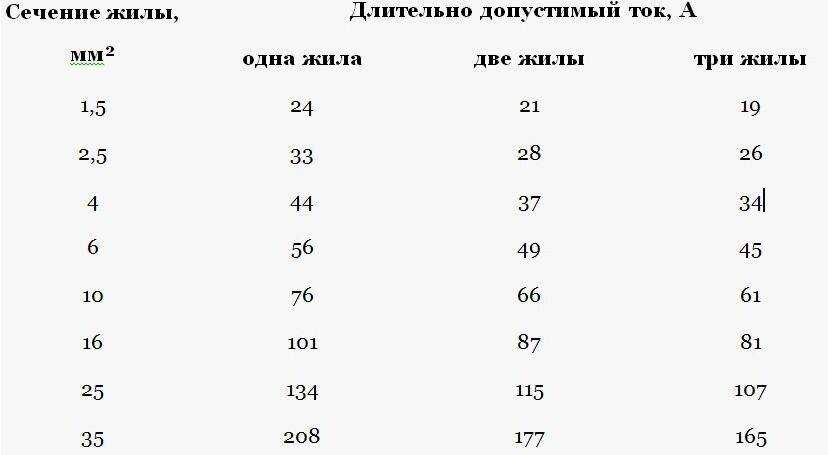

Таблица сечения кабеля по мощности и току
Сечение
Токопроводящие жилы
мм.кв.
1,5
2,5
4
6
10
16
25
35
50
70
95
120
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
2,5
4
6
10
16
25
35
50
70
95
120
Для чего нужен расчет сечения?
Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации
Расчет сечения кабеля для постоянного тока
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи
Источник
Источник
