Как подключить стабилизатор напряжения однофазный

Стабилизатор напряжения 500 вт — помощь в выборе

Нет необходимости приобретать стабилизатор большой мощности, если нужно защитить от скачков и перепадов напряжения питания дорогостоящую радиоаппаратуру или новый телевизор, которые имеют незначительную мощность.

В таком случае нужно всего лишь приобрести стабилизирующее устройство на 500 ватт, и этого будет вполне достаточно для того, чтобы отсутствовало отрицательное влияние напряжения на функционирование ваших бытовых устройств.

Стабилизатор на 500 ватт может справиться как с бытовыми устройствами малой мощности, так и с новой дрелью, ноутбуком, работой небольшого котла отопления. Чтобы сориентироваться в мощностях наиболее популярных устройств, которые чаще всего подключаются к стабилизатору, рассмотрим их некоторые мощности (ватт).

• Дрель – 450. – 300-400.
• Блендер – 200-450.
• Соковыжималка – 400.
• Электрогрелка – 200.
• Принтер – 350.

Более точные характеристики зависят от конкретной модели прибора.

Как выбрать стабилизатор на 500 ватт

Хотя маломощные стабилизаторы в основном решают аналогичные задачи, однако каждый из них в серии моделей имеет свои уникальные свойства. Рассмотрим некоторые из таких свойств и особенностей.

1. Электромеханические модели с плавным регулированием будут оптимальным вариантом выбора для систем отопления или телевизоров.
2. Гибридные стабилизаторы напряжения, которые могут объединять в своей конструкции электромеханические и релейные компоненты. Они станут хорошими помощниками для создания качественного питания электричеством различных бытовых устройств.
3. При монтаже гаражных стабилизаторов, на складах, в подвалах выбирают модели приборов, способные работать при пониженных температурах. К таким моделям подходят стабилизаторы фирм Энергия, Вольтрон и многие другие.
4. Если места для установки стабилизатора не хватает, то лучше выбрать приборы с возможностью закрепления их на стене. Подходящей для такой цели моделью станет Вольтрон РСН-Н.

Стабилизатор на 500 ватт Энергия Люкс-500

Этот прибор служит для защиты техники малой мощности до 500 ватт. Прибор работает на основе релейного типа, рассчитан для однофазной сети. Допустимый интервал регулирования 130-280 вольт.

Стабилизатор имеет четыре евророзетки:

• Две – для режима сетевого фильтра.
• Две – для режима стабилизатора и фильтра.

Режим работы выбирается самостоятельно переключением разъемов.

• Простота работы.
• Компактность.
• Строгий внешний вид.
• Индикатор рабочих параметров.

Такой прибор не рекомендован для микроволновок, кухонных комбайнов, блендеров, компьютеров. Для таких устройств лучше приобрести приборы мощнее.

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Итак, как правильно выбрать место для стабилизатора напряжения:

Качество поставляемой электроэнергии и определенные параметры выходного напряжения должны соответствовать требованиям, подключаемых к сети приборов. Но так как добиться таких показателей без соответствующего оборудования практически невозможно, то приходится прибегать к его помощи. Лучше всего с такой задачей справляются стабилизаторы напряжения.

Однако при подборе таких устройств необходимо учитывать их основные характеристики и стоимость. Но даже правильно выбранный прибор не сможет решить поставленную задачу без грамотно выполненного монтажа. Поэтому к поиску ответа на вопрос как подключить правильно стабилизатор напряжения следует подходить со всей ответственностью. Для начала не помешает ознакомиться с устройством и принципом работы оборудования.

Подготовка к работе

Выбор и приобретение – это только начальный этап, с которым придется столкнуться, если вы решили защитить свою бытовую технику от аварийных ситуаций в электросети. Следующим шагом должен стать поиск ответа на вопрос – как подключить и установить стабилизатор напряжения?

подключаем стабилизатор к домашней сети

Итак, прежде, чем приступать к монтажным работам нужно извлечь прибор из упаковки и осмотреть его на предмет возможных механических повреждений. Если стабилизатор долгое время находился при отрицательной температуре (во время транспортировки) следует выдержать не менее 2 часов, прежде чем подключать его к сети. Это позволит избежать появления конденсата при нагреве оборудования в процессе эксплуатации.

Далее переходим к вопросу как установить стабилизатор напряжения для дома? Монтировать оборудование допускается в закрытом помещении, где он не будет подвергаться воздействию строительной пыли или иных агрессивных сред. Рядом со стабилизатором не должны находиться легковоспламеняющиеся материалы.

Смотрим видео, этапы подключения:

Корпус прибора следует обязательно заземлить, а подключение к сети выполняется через соответствующую пару клемм, расположенных на задней панели. Включение стабилизатора осуществляется при помощи автоматического выключателя при этом вольтметр должен показывать 220 В. К выходным клеммам подключается нагрузка и только после этого можно перевести выключатель в положение включено.

Как рассчитать мощность стабилизатора

Чтобы правильно подобрать модель необходимо определиться какие электроприборы будут подключены к прибору. Определить потребляемую ими мощность можно одним из способов, приводимых в Интернете или воспользоваться самым простым из них. Он заключается в следующем. На электрощите имеется автоматический выключатель, номинал которого подбирается таким образом, чтобы защищать проводку от повреждения в результате перегрузки.

Смотрим видео, правильный расчет мощности прибора:

Но как рассчитать мощность стабилизатора напряжения для дома? Из курса физики известно, что этот параметр равен произведению силы тока на напряжение. Значения этих величин определить несложно. Напряжение в однофазной сети составляет 220В, а номинальный ток обычно указывается на автоматическом выключателе. Допустим он составляет 16А, тогда мощность будет равна 16*220=3520 Вт. Но выбирать стабилизатор нужно с запасом не менее 30%. Это связано с тем, что при повышении им напряжения выходная мощность падает.

Неисправности прибора и их решения

Возможные варианты отказа оборудования обычно приводятся в документации, поставляемой с ним в комплекте. Среди них чаще всего возникают такие неисправности:

• Самопроизвольное отключение прибора, обычно происходит из-за превышения допустимой нагрузки;
• Не загорается лампочка индикации сети, если устройство не подключено, неисправен предохранитель или перепутаны подключения;
• Не удается добиться выходного напряжения в 220 В, при недопустимой величине нагрузки;
• Нет стабилизации – это может быть связано с неполадками кнопки вход-выход или выключением режима Байпас.

Многих потребителей интересует ответ на этот вопрос. Те, кто считают, что за счет этого можно увеличить мощность стабилизатора ошибаются. Наоборот выходные параметры будут соответствовать значению, выдаваемому самым слабым прибором в сети. Например, если были параллельно подключены три прибора на 5;10;15 кВт, то на выходе мощность составит только 5 кВт, так как этот показатель является самым низким.

Владельцам индивидуальных домов
с электрическим вводом в дом от воздушной линии электропередач часто приходится сталкиваться с перепадами напряжения в электросети. По причине того, что сосед включает электрообогреватели, сварочный аппарат или мощный станок. В результате в линии падает напряжение ниже допустимого предела в 198 Вольт. Лампочки начинают моргать или тускло гореть, перегорает бытовая техника или компьютер.

Эффективно решить проблему и нормализовать напряжение
поможет стабилизатор. Он всегда при или напряжения, его стабилизирует и выдает номинальное напряжение около 220 Вольт. С его помощью можно защитить как отдельные наиболее уязвимые электропотребители: компьютер, электронику газового котла, холодильник, телевизор и т. п., так и весь дом сразу.

Для частного дома
лучше и понадежнее всего установить у электрощита один мощный стабилизатор напряжения на весь дом, чем ставить несколько возле каждого электропотребителя.

Принцип действия и конструктивные особенности стабилизаторов

Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.

В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.

Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.

В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.

В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.

Выбор места установки

Стабилизатор напряжения необходимо устанавливать вдали от легковоспламеняющихся и горючих жидкостей

Нужно заранее выбрать место, в которое будет установлен стабилизатор. Размеры устройства определяются его выходной мощностью. Маленькие стабилизаторы могут устанавливаться рядом с аппаратурой на столе. Крупногабаритные модели требуют стационарного монтажа. Местом установки может быть пол, стена или заранее оборудованная ниша.

Работающие трансформаторы нагреваются, из-за чего нужно проводить систему отвода тепла. По этой причине стабилизатор следует установить в место, в котором доступ к вентиляционным отверстиям будет открыт. Тогда внутри будет создаваться необходимый воздухообмен.

Место установки должно быть незапыленным, без влажного воздуха, вдали от легковоспламеняющихся и горючих жидкостей. Высокие температуры, пыль, влага могут вывести стабилизатор из строя. Оптимальное место расположения – устанавливать рядом с распределительной коробкой на входе до счетчика.

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований

Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

• исключается попадание влаги на поверхность аппарата;
• необходимо обеспечить свободный обдув воздухом корпуса прибора;
• выгодно расположить стабилизатор поближе к вводному щиту;
• следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
• должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
• оптимально разместить регулятор напряжения на стене или на полке.

Проверка работоспособности схемы

Если в вашем доме трехфазная сеть с напряжением 380 В – для подключения рекомендуется воспользоваться сразу тремя однофазными стабилизаторами напряжения. Каждый нужно подключать строго по отдельной фазе.

При первом подключении стабилизатора к сети нужно исключить всю возможную нагрузку. Все автоматы необходимо выключить. Работающими должны остаться только вводной автомат, и автомат который идет непосредственно на стабилизатор. Как только вы подключите стабилизатор электроэнергии. Он запустится на холостой ход, а ваша задача контролировать его работу

Проследите за посторонними шумами (при норме их быть не должно), обратите внимание на входные и выходные параметры напряжения, а также проверьте верность и точность технических данных которые можно увидеть на электроном экране счетчика

На что обратить внимание при выборе места установки

Размеры стабилизатора зависят от его выходной мощности. Использование небольших мобильных устройств вполне возможно непосредственно возле действующей электронной аппаратуры, прямо на столе. Для конструкций с большими размерами требуется стационарная установка в специально отведенных местах – на полу, на стенах или в оборудованных нишах.

Следует учитывать нагрев работающего трансформатора, в связи с чем требуется отведение тепла. Поэтому стабилизатор должен располагаться таким образом, чтобы с помощью вентиляционных отверстий обеспечивался максимальный воздухообмен внутри корпуса.

Рабочие характеристики стабилизатора могут снизиться под действием пыли, влажного воздуха, расположенных рядом горючих и легковоспламеняющихся жидкостей, а также повышенной температуры. Следует избегать вредных факторов и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Наиболее оптимальным вариантом расположения стабилизатора является место рядом с вводным распределительным щитком.

Принцип действия и конструктивные особенности стабилизаторов

Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.

В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.

Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.

В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.

В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.

Виды стабилизаторов напряжения

Классификация приборов производится по нескольким критериям. По способу установки они бывают портативные и стационарные. Первые помещают перед оборудованием, они включатся в сеть при помощи стандартной сетевой вилки. Они рассчитаны на подключение газовых котлов, холодильников, кондиционеров, насосов.

Стационарные стабилизаторы напряжения подключаются непосредственно к проводке. Через них можно подключить большую часть домашних приборов. Они бывают одно- и трехфазные, могут иметь отличия по принципу действия.

Различные виды стабилизаторов

При создании такого оборудования могут использоваться различные технические решения в зависимости от чего стабилизаторы классифицируются на следующие типы:

• Релейный;
• Симисторный;
• Электромеханический;
• Феррорезонансный.

Каждая модель имеет свои особенности. Поэтому выбирая конкретный тип оборудования учитывают его основные параметры.

Релейный стабилизаторы состоят из автотрансформатора и силового реле, управляемого электронной схемой. Переключение обмоток в таком приборе осуществляется автоматически, а принцип действия основан на ступенчатой регулировке.

Оборудование этого типа не отличается особой точностью выходных параметров и поэтому рекомендован к применению с бытовой техникой малой мощности.

Симисторные стабилизаторы или электронные способны работать практически бесшумно, так как в них отсутствует механическое реле. Но так как регулировка осуществляется по релейному типу, то высокую точность получить невозможно. В то же время, если сравнивать их с релейными приборами, то стоят они в 3 раза больше, поэтому широкого распространения не получили.

Сервоприводные агрегаты комплектуются электроприводом, отвечающим за передвижение контактов по обмотке автотрансформатора. Они имеют плавную регулировку, но не могут применяться с сетями, где бывают быстрые скачки напряжения.

Феррорезонансные стабилизаторы рассчитаны на регулировку напряжения в заданном диапазоне. Их принцип работы основывается на эффекте феррорезонанса. Однако оборудование этого типа имеет ограничения в применении, что связано с определенными техническими вопросами.

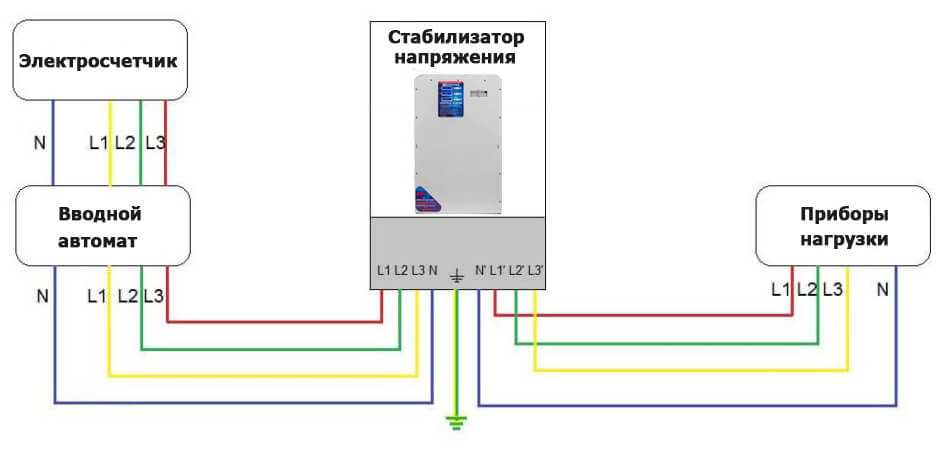

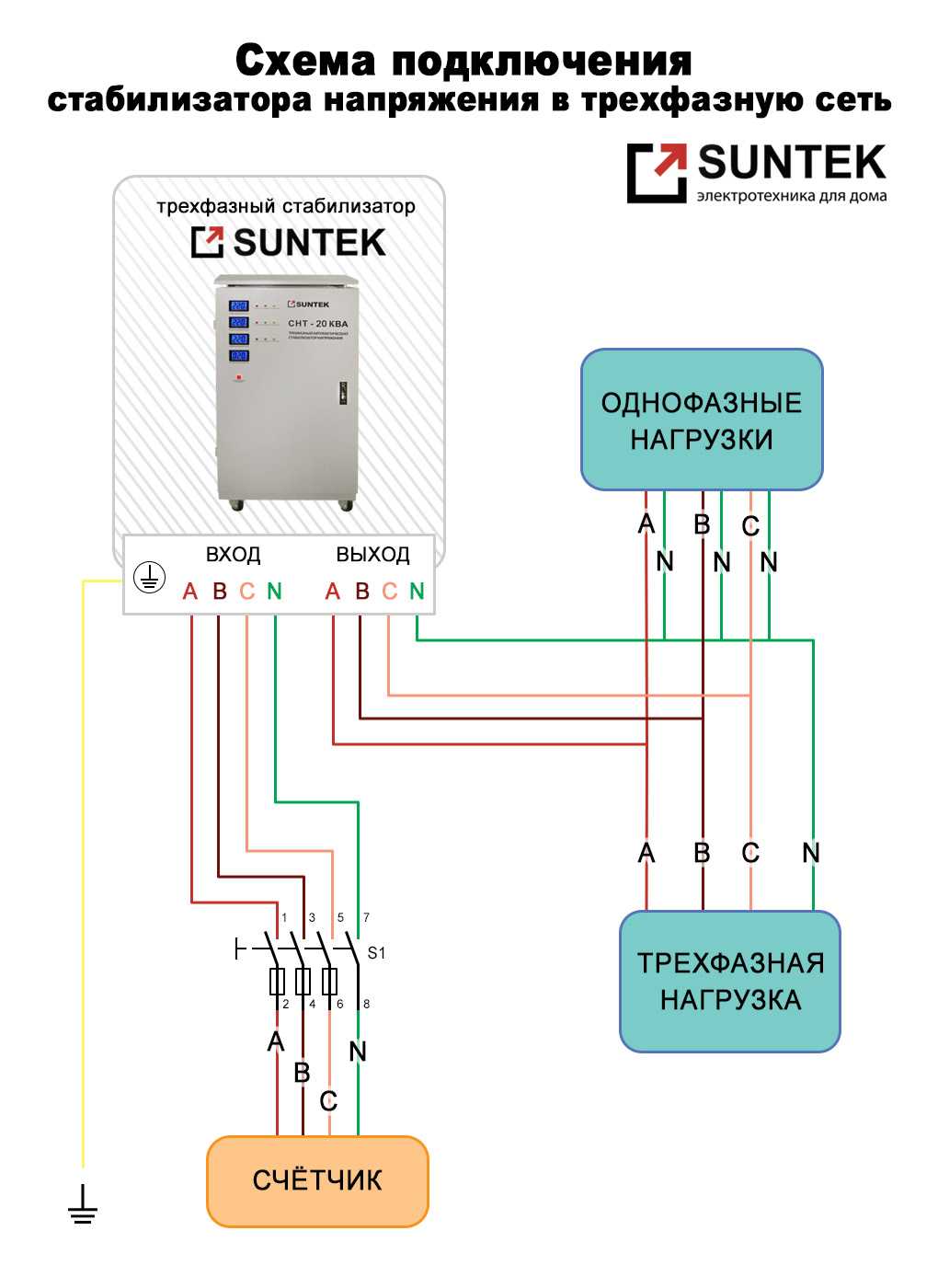

Подключение стабилизатора в трехфазной сети

Конструкции трехфазных стабилизаторов отличаются поблочным исполнением, где для каждого блока предусмотрен собственный клеммник. При подключении должно соблюдаться равномерное распределение однофазных потребителей. Как правило, они подключаются к разным блокам стабилизатора, чтобы создаваемая в нем нагрузка была симметричной.

Стабилизаторы, питающиеся от трехфазного напряжения, защищаются от аварий и прочих негативных последствий с помощью автоматических выключателей. Такие схемы чаще всего используются в промышленности, а в частных домах используются очень редко, по причине высокой стоимости трехфазного стабилизатора. При выходе его из строя, все потребители будут получать электроэнергию напрямую из сети со скачками и перепадами.

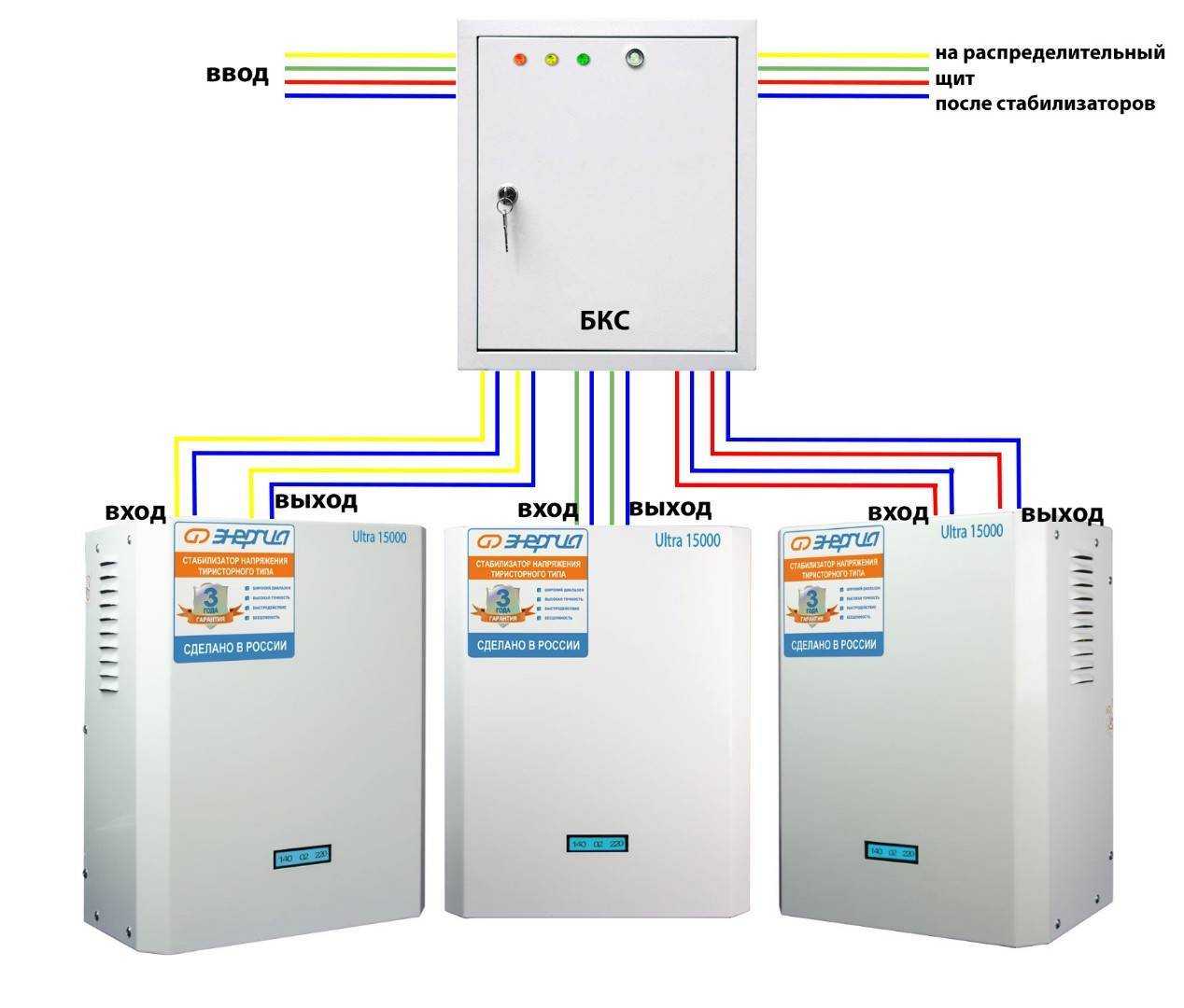

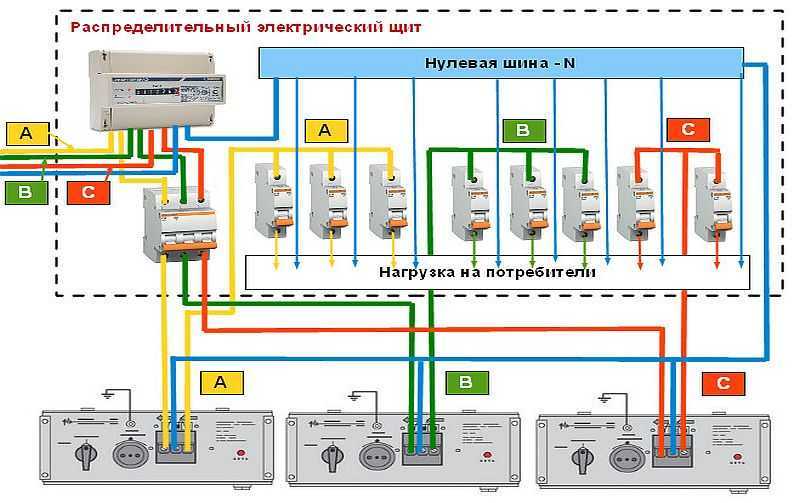

Поэтому для бытовых условий существует схема, по которой трехфазные потребители подключаются через однофазные стабилизаторы. Они потребляют существенно меньшую мощность по сравнению с промышленными аналогами, поэтому для того чтобы нормализовать сетевые параметры, можно воспользоваться тремя одинаковыми стабилизаторами напряжения с нагрузкой, предусмотренной для однофазной сети.

Разводка рабочего нуля осуществляется к входным клеммам каждого стабилизатора. Параллельное подключение от выходов всех трех устройств, образует шину рабочего нуля. От этой шины рабочие нули направляются к каждому потребителю. У всех стабилизаторов имеются входные фазные клеммы, соединяющиеся с соответствующими клеммами защитных устройств. Выходные клеммы соединяются с группой автоматов, через которые питание поступает к потребителям. Конкретная схема подключения зависит от особенностей электропроводки, типа стабилизатора и других технических условий.

Примеры применения стабилизатора LM317 (схемы включения)

Стабилизатор тока

Данный стабилизатор тока

можно применить в схемах различных зарядных устройств для аккумуляторных батарей илирегулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.

В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Величина данного сопротивления находится в пределах от 0,8 Ом до 120 Ом, что соответствует зарядному току от 10 мА до 1,56 A:

Источник питания на 5 Вольт с электронным включением

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Необходимая плавность включения стабилизатора задается емкостью конденсатора С2:

Схема включения с регулируемым выходным напряжением

В последнее время интерес к схемам стабилизаторов тока значительно вырос. И в первую очередь это связано с выходом на лидирующие позиции источников искусственного освещения на основе светодиодов, для которых жизненно важным моментом является именно стабильное питание по току. Наиболее простой, дешевый, но в то же время мощный и надежный токовый стабилизатор можно построить на базе одной из интегральных микросхем (ИМ): lm317, lm338 или lm350.

Одно и трехфазные стабилизаторы

При подборе стабилизатора напряжения учитывайте сколько фаз заведено в ваше помещение. В 90% квартир — напряжение 220В, и соответственно выбирать нужно однофазный стабилизатор. В частных домах и коттеджах нередко встречается 3-х фазка — 380 Вольт. Здесь стоит сделать выбор в сторону трех однофазных, вместо одного трехфазного.

Хотя это по габаритам может занять место в 2 раза больше, зато в дальнейшей эксплуатации окупит себя вдвойне.

Преимущества трех однофазных:

• при поломке одного стабилизатора не нужно везти в ремонт сразу 3 штуки
• при отсутствии напряжения по фазе, два остальных будут работать исправно
• нагрузку одной фазы можно перевести в режим байпас, чтобы например воспользоваться сварочным аппаратом. Остальные продолжат исправно защищать оборудование.

Однако если у вас преобладает именно трехфазная нагрузка (двигатели, насосы, компрессор), то тогда нужно брать один стабилизатор на 380В.

Так нужен стабилизатор или нет?

Чтобы ответить на этот вопрос, достаточно померять напряжение в розетке в разное время суток. Особенно в вечернее, когда большинство жителей вашего дома приходят с работы и включают свои чайники, микроволновки и сварочные инверторы.

В соответствии с требованиями Международной электротехнической комиссии IEC 60038:2009 (ГОСТ 29322-2014), напряжение бытовой сети должно лежать в диапазоне 230В±10%. Но так как на данный момент во многих регионах до сих пор действуют устаревшие нормы (220В±10%), то фактически «разрешенным» является интервал 198…253 Вольта.

Для получения достоверной картины необходимо проводить замеры напряжения в течении длительного времени. Измерения обязательно должны попадать во все части суток — утро, день, вечер и ночь. Если есть возможность, лучше пригласить специалиста из компании, проводящей энергоаудит. Он установит специальное оборудование, которое соберет и проанализирует информацию за сутки.

В подавляющем большинстве случаев напряжение в квартире находится в допустимых пределах и в стабилизации не нуждается.

Однако, если результаты наблюдений показали наличие продолжительных периодов, когда напряжение превышает 253В или находится ниже 198В, то проблема действительно существует. Но не следует сразу же отправляться в магазин за стабилизатором.

Во-первых, имеет смысл написать жалобу в вашу местную энергоснабжающую организацию, сославшись на несоответствие напряжения стандартам (ГОСТ 29322-2014).

Во-вторых, конкретно ваша бытовая техника, возможно, совсем не критична к величине питающего напряжения.

Бытовая техника, которой все равно

Примерный перечень оборудования, которое без проблем переносит серьезные отклонения сетевого напряжения, представлен ниже.

• Современные холодильники. Почему так можно узнать здесь.
• Компьютеры и мониторы. Наличие собственного преобразователя напряжения (импульсного блока питания) сводит к минимуму влияние сетевого напряжения на их работоспособность. Подробнее тут.
• Активная нагрузка: утюги, щипцы и фены, обогреватели, проточные водонагреватели, электроплиты, сушилки для обуви и т.п. Работать будет в любом случае, правда количество выделяемого тепла находится в квадратичной зависимости от напряжения.
• Звуковоспроизводящая аппаратура: музыкальные центры, домашние кинотеатры, усилители, электрические звонки и прочее. Аудиофилы со мной, конечно же, не согласятся. На эту тему даже есть отдельная статья.
• Светодиодные лампы. Благодаря встроенному в лампу драйверу тока, яркость свечения не зависит от питающего напряжения.

Приборы, чувствительные к питающему напряжению

А эта бытовая техника плохо реагирует на колебания напряжения в сети. В запущенных случаях возможен выход из строя.

• Кондиционеры и пылесосы. В этих приборах стоят асинхронные двигатели, которые при пониженном напряжении* начинают жрать ток больше положенного, из-за чего обмотки двигателя сильно разогреваются. В таких случаях вся надежда ложится на тепловое реле. Если оно не обесточит схему, то из-за сильного перегрева возможна поломка. А если двигатель все-таки стартанет, то работать будет не на полную мощность.
• Старые холодильники. Имеют точно такой же недостаток, как и кондиционеры. При низком напряжении в сети двигатель гудит и перегревается.
• Древние телевизоры. От перепадов сетевого напряжения меняется размер растра и яркость изображения. Но таких телевизоров сейчас почти не осталось.
• Люминесцентные и энергосберегающие лампы. При пониженном напряжении могут не зажжеться.
• Лампы накаливания. Яркость свечения очень сильно зависит от величины напряжения в сети: снижение напряжения всего на 10% приводит к 25%-ому снижению яркости, а при 180 вольтах 60-ваттная лампочка превращается в 25-ваттную.
• Микроволновые печки. При понижении напряжении питания мощность СВЧ-излучения падает настолько, что микроволновкой фактически становится невозможно пользоваться.
• Стиральные машины. При понижении напряжении ниже критичного уровня, контроллер останавливает программу стирки и выводит соответствующую ошибку на индикатор. В старых стиралках «без мозгов» может сгореть двигатель.
• Посудомоечные машины. При «неправильном» напряжении в розетке просто не включатся.
• Навороченные бойлеры. Напичканные электроникой бойлеры просто отключаются при выходе напряжения за допустимые пределы.

*под «пониженным напряжением» понимается напряжение 180В или ниже.

Место для монтажа и комплектующие

Следует помнить, что установка стабилизатора напряжения в доме должна выполняться только после счетчика учета электроэнергии. Хоть и малое ее количество берет прибор для своей работы, но даже за эти крохи может оштрафовать энергонадзор. Также нужно знать, что после самостоятельного монтажа вся ответственность за возможные последствия целиком ложиться на хозяина дома.

Данный прибор плохо переносит повышенную влажность. Поэтому для его установки, необходимо выбрать сухое помещение с хорошей циркуляцией воздуха. А если для монтажа выбрана ниша, нужно проверить из чего состоят облицовочные материалы. Необходимо полностью исключить рядом с прибором все то, что может легко воспламениться.

Настенный стабилизатор напряженияИсточник trimhouse.ru

К месту, где будет размещаться стабилизатор, требуется свободный подход, для удобства в его обслуживании. А если он навешивается на стену, то нужно позаботиться о надежном креплении. К тому же и сама перегородка должна быть достаточно крепкой и соответствовать нормам пожарной безопасности.

Чтобы правильно подключить стабилизатор напряжения, необходимо грамотно подобрать кабель. Можно взять обычный ПВС с тремя жилами. Только требуется правильно подобрать их сечение. Обычно сверяются с вводным кабелем, который подключается к автомату главного ввода. Лучше подобрать жилы идентичные его проводам.

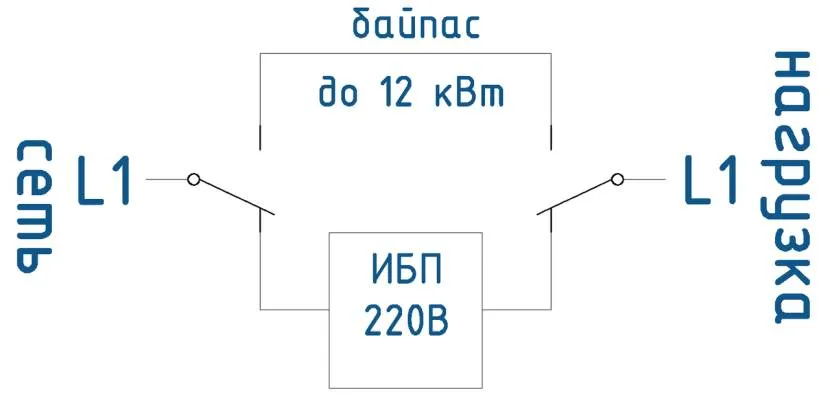

Если в приборе не предусмотрена функция байпаса, то желательно реализовать ее своими силами. Можно воспользоваться автоматом модульного типа. Но когда возникнет необходимость отключить стабилизатор, работающий на холостом ходу, то сначала нужно обесточить весь дом, а затем перекинуть провода. Это крайне неудобно.

Байпас для стабилизатора напряженияИсточник nergos.ru

Поэтому лучше приобрести трехпозиционный переключатель и дополнительный провод типа ПУГВ. Последний и выполнит роль обходной линии, которая запитает дом на прямую, если в сети напряжение в норме, при отключенном стабилизаторе. А специальный тумблер позволит проводить эту операцию одним щелчком.

Эксперты рекомендуют подключать стабилизатор к сети через УЗО. Это также советует и производитель прибора. Можно использовать обычный вводный дифференциальный автомат. Он вполне способен справиться с утечками электроэнергии.

Видео описание

Видео продемонстрирует, как правильно подключить стабилизатор напряжения «Ресанта» на весь дом:

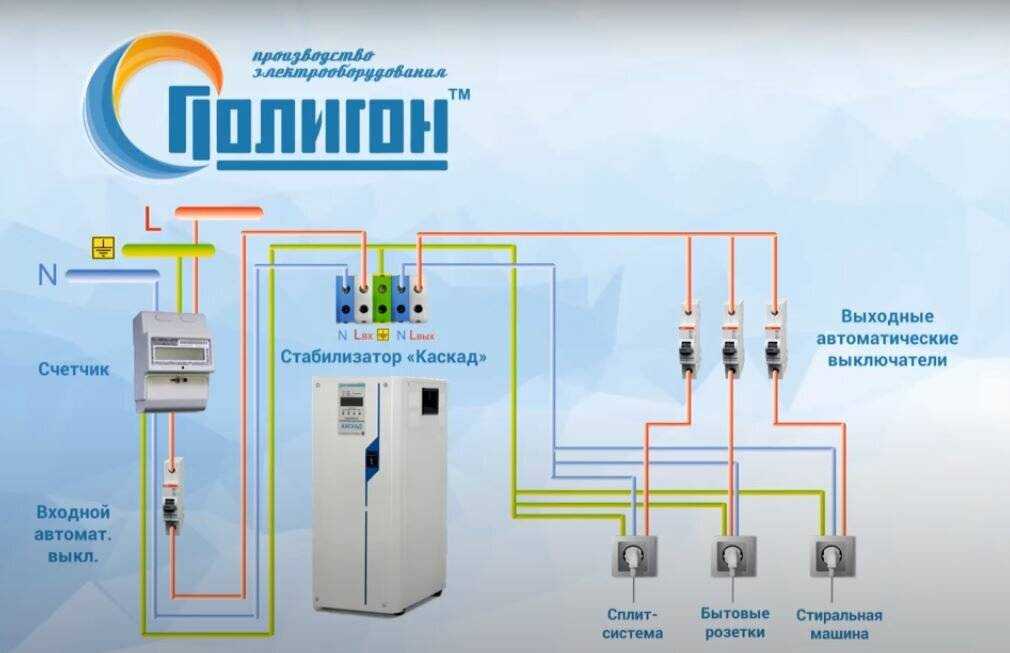

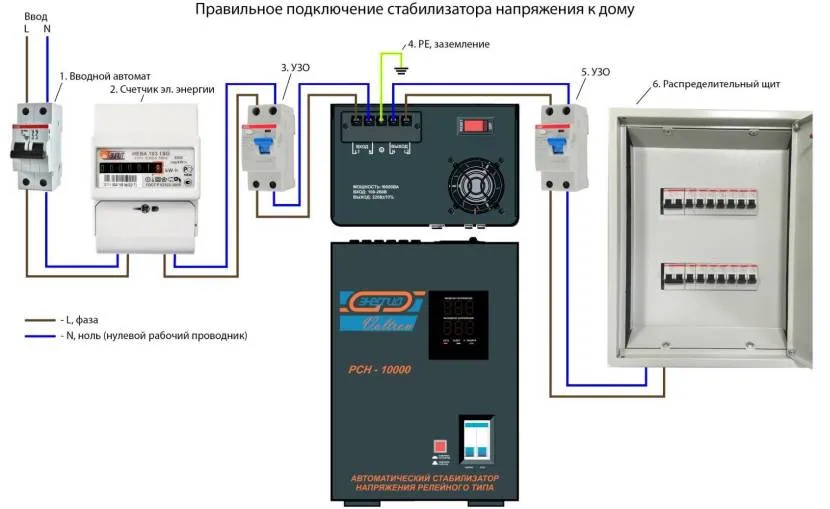

Подключение стабилизатора

Перед монтажными работами обязательно обесточивают весь дом. Для этого достаточно выключить вводной автомат в распределительном щитке. Но лучше и после этого проверить отсутствие напряжения в сети дома специальным указателем.

Правильно подключить стабилизатор напряжения поможет сам производитель. Обычно на корпус прибора наносится схема, которая и станет маленькой шпаргалкой. Но, в основном, процесс довольно прост. Необходимо только сначала найти на корпусе контактные клеммы.

Если их три, то действия следующие:

• Находится фазный провод, идущий от вводного автомата. На колодке в корпусе стабилизатора выбирается клемма с надписью «Вход». Производится соединение.
• К контакту с названием «Выход» необходимо подключить фазный провод, который отвечает за распределение нагрузки. То есть, идущий по всему зданию.
• На нулевую клемму стабилизатора подсоединяют жилу, идущую от автомата с нулевым потенциалом. Причем провод подключают сначала к прибору, а затем к защите.

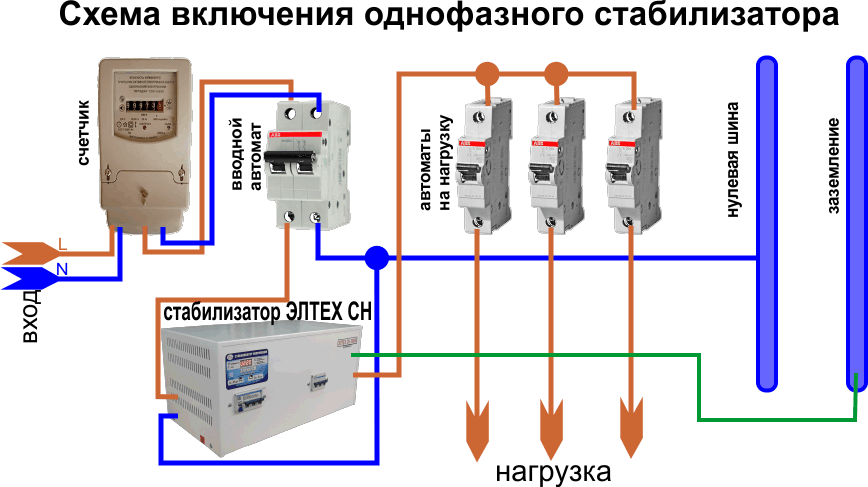

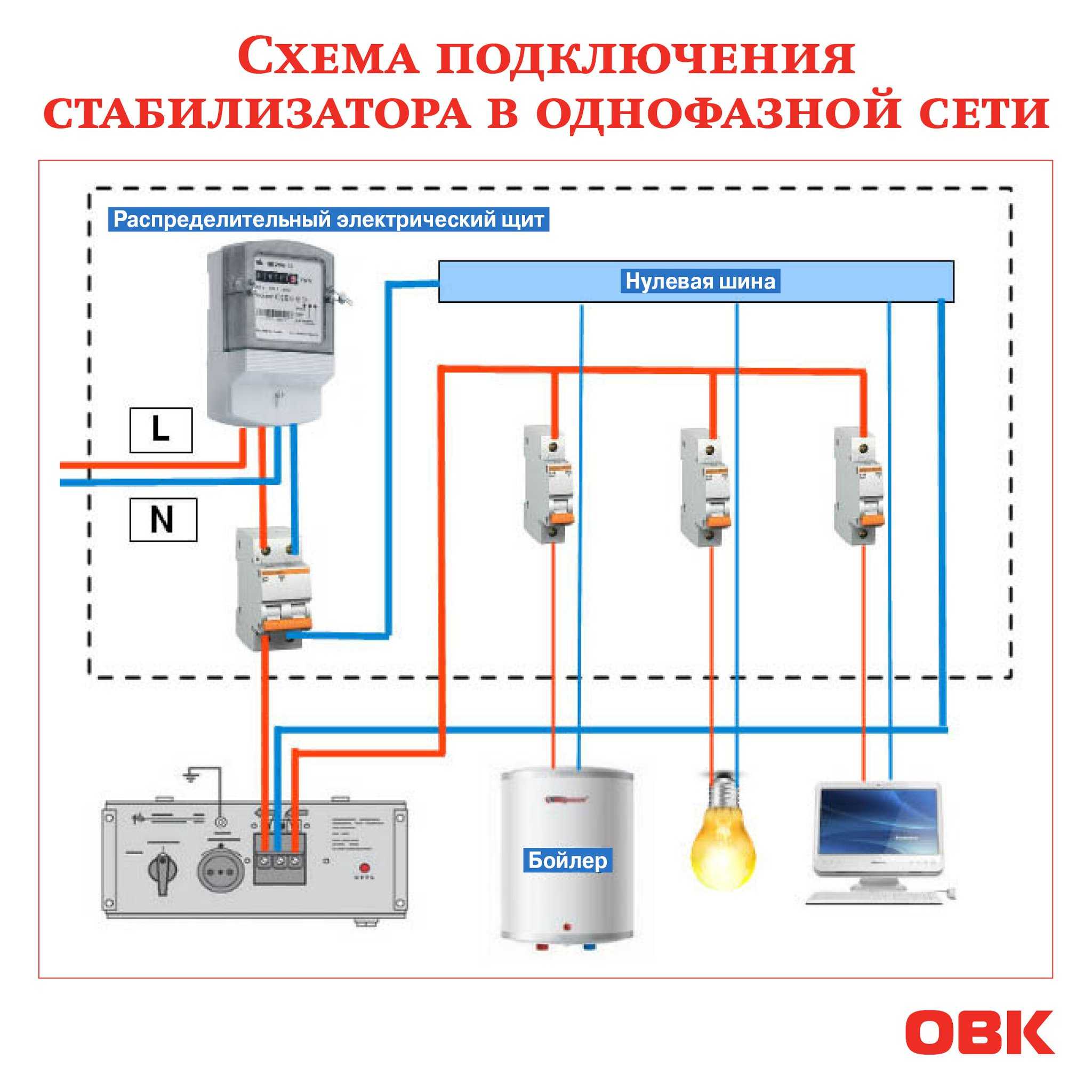

Схема подключения стабилизатораИсточник market-crimea.com

Такая схема считается упрощенной, поскольку рабочий ноль объединяется внутри корпуса. Теперь рассмотрим, как правильно установить стабилизатор напряжения в частном доме, если в прибор вмонтирован клеммник на 5 контактов. В этом случае на колодке будет, кроме фазного входа и выхода, еще две такие же клеммы для нуля. А в дополнение еще один контакт с обозначением PE. Он расположен посередине и на него крепиться PE-проводник (защитное заземление).

А далее нужно применить правило для письма и чтения. То есть, двигаться слева-направо. Левая половина клеммника отвечает за вход. К ней подключаем фазу и рабочий ноль, идущие от вводного автомата. К правой половине таким же образом подсоединяем проводку здания. Фазовый провод к одноименному выходу, а ноль на клемму с обозначением «N».

Перед первым включением стабилизатора необходимо выключить все электроприборы в доме и повытаскивать вилки их шнуров из розеток. Правильно подключенный прибор работает без посторонних шумов, почти неслышно.

Видео описание

Видео покажет, как подключить стабилизатор напряжения 220 В для дома:

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

Как правильно подключить стабилизатор напряжения

Написано 3 января 2018от generator-prosto. Нет комментариев

Качество поставляемой электроэнергии и определенные параметры выходного напряжения должны соответствовать требованиям, подключаемых к сети приборов. Но так как добиться таких показателей без соответствующего оборудования практически невозможно, то приходится прибегать к его помощи. Лучше всего с такой задачей справляются стабилизаторы напряжения.

Однако при подборе таких устройств необходимо учитывать их основные характеристики и стоимость. Но даже правильно выбранный прибор не сможет решить поставленную задачу без грамотно выполненного монтажа. Поэтому к поиску ответа на вопрос как подключить правильно стабилизатор напряжения следует подходить со всей ответственностью. Для начала не помешает ознакомиться с устройством и принципом работы оборудования.

Вывод.

Если максимальный выходной ток стабилизатора напряжения не обеспечивает потребности питаемой схемы, то есть только два выхода — заменить стабилизатор на модель с бóльшим выходным током или использовать схемотехническую балансировку выходных токов нескольких стабилизаторов. P.S. «Всякое лыко — в строку». Во время подготовки статьи на глаза попалась широко растиражированная в документации на стабилизатор типа 1117 схема переключателя «батарея — сеть» с параллельным включением их выходов. К ней есть вопросы о практической применимости, но тему статьи она подтверждает чуть более, чем полностью. Привожу фрагмент из документации , который снабжён текстовыми пояснениями:

P.P.S. Дописал вывод. Точнее — скопировал его из синопсиса.

Synopsis: You can’t boost output current of weak voltage regulators by simple parallel connection. You must use tougest one or special schematic for properly current sharing.
