Как закрепить подрозетник в бетонной и кирпичной стене, в гипсокартоне и других материалах

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Что такое подрозетник

Подрозетник —  это специальное изделие из пластмассы, которое служит для монтажа розеток и выключателей. Помимо монтажной функции, подрозетник также защищает розетки и выключатели от воздействия влаги, служит защитой от различного рода аварий.

Чтобы установить розетки с выключателями, вам нужно будет сначала смонтировать сам подрозетник. Нужно заметить, что существуют различные виды подрозетников, которые предназначены для установки в гипсокартон или кирпич — бетон.

У подрозетников под гипсокартон есть специальные распоры, которыми они легко могут зафиксироваться к стене при креплении. Существует несколько вариантов установить такой подрозетник.

Подготовка к монтажу и разметка

На подготовительном этапе следует определиться с местоположением новой розетки и траекторией прокладки к ней провода.

По высоте различают два способа установки:

1. евростандарт: в 15-30 см от пола. Удобно, если прибор включен постоянно — шнур лежит на полу и не перегораживает комнату;
2. советский ГОСТ: в 100 см от пола. Удобно, если приборы часто включают и обесточивают из розетки — не приходится наклоняться.

Евростандарт на высоту розеток и выключателей

Минимальное расстояние от розетки до угла, пола, потолка, дверного и оконного проемов — 15 см. До газовой плиты или отопительного прибора — 50 см. Провода прокладывают горизонтально и вертикально: выводят вдоль потолка (также в 15 см от него) к точке над месторасположением будущей розетки, затем опускаются к ней.

Не допускается в целях экономии провода прокладывать его по диагонали: потом сложно будет вспомнить траекторию при необходимости сверлить стену, к примеру, для установки полки.

Определившись, вычерчивают простым карандашом трассу прокладки провода и центр отверстия для розетки. Если розеток будет несколько, центры отверстий для них размечают с контролем горизонтальности строительным уровнем. Затем по разметке вырезают в стене штрабу (борозду) для прокладки кабеля.

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

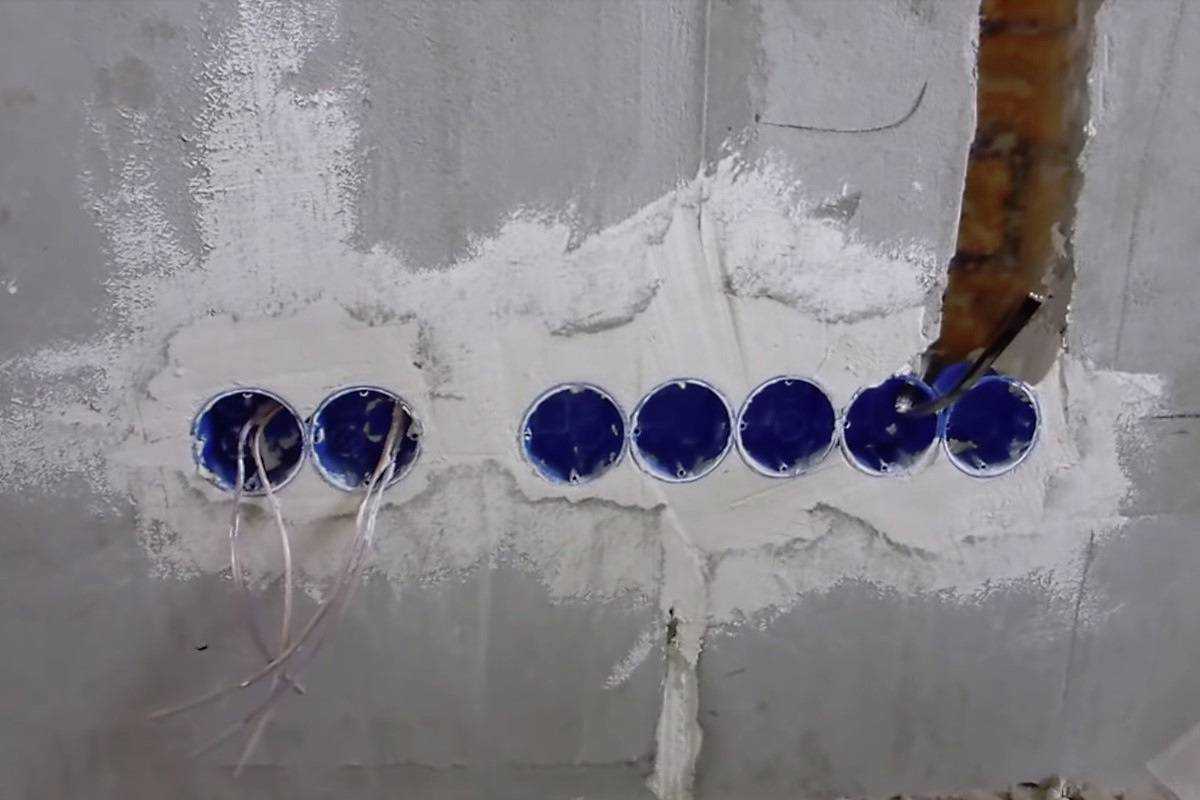

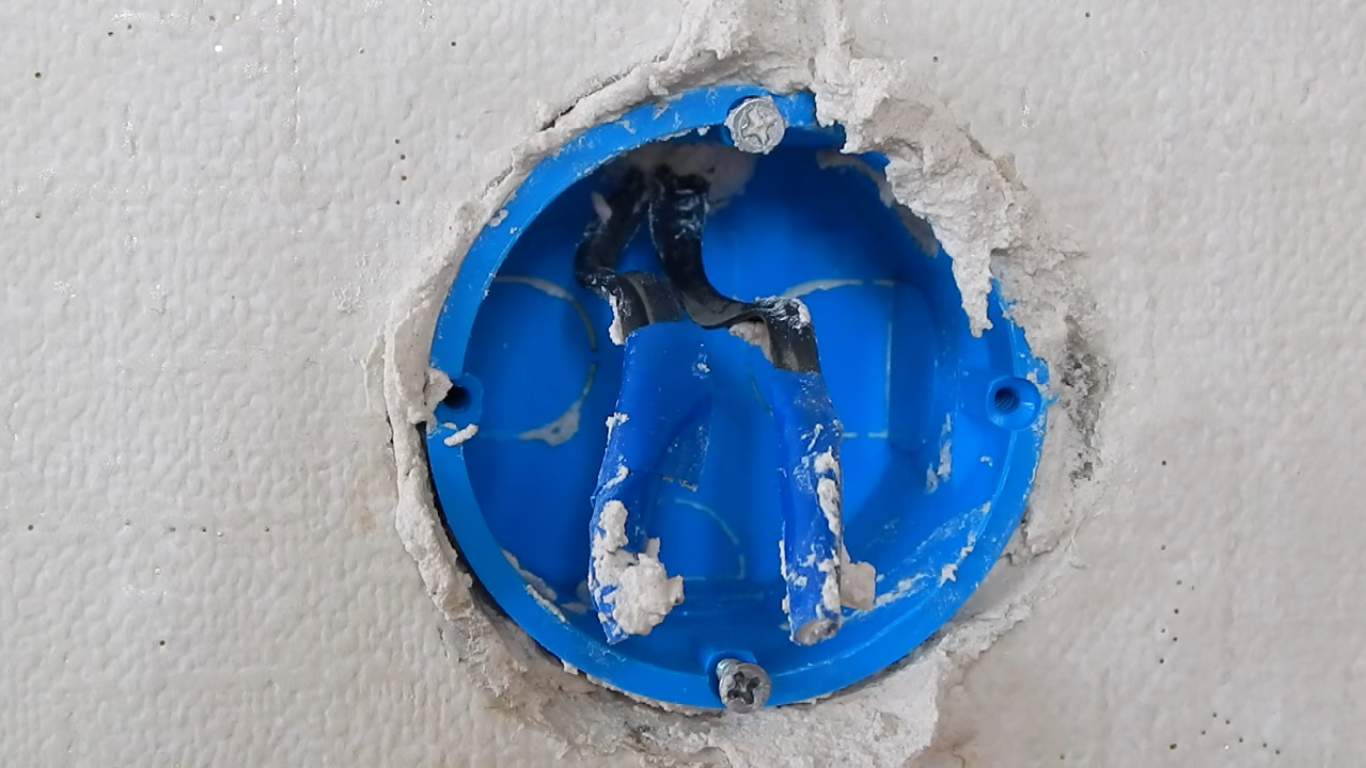

Пример крепления подрозетников в бетонную стену гипсовым раствором

Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

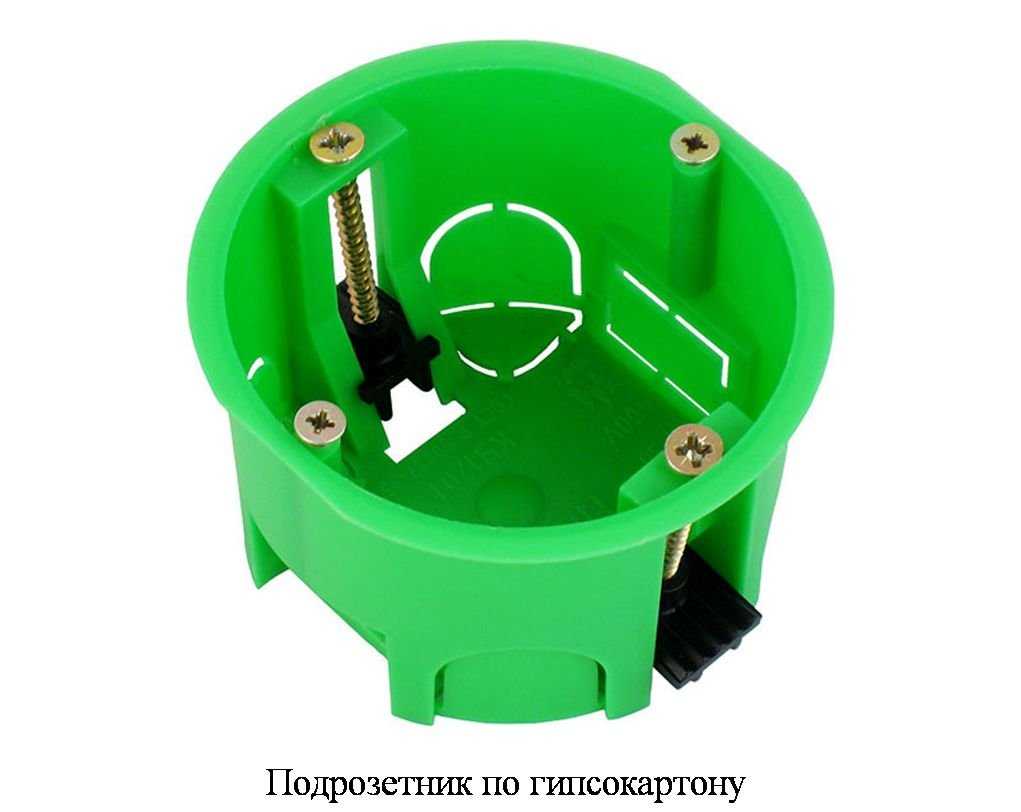

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки

С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

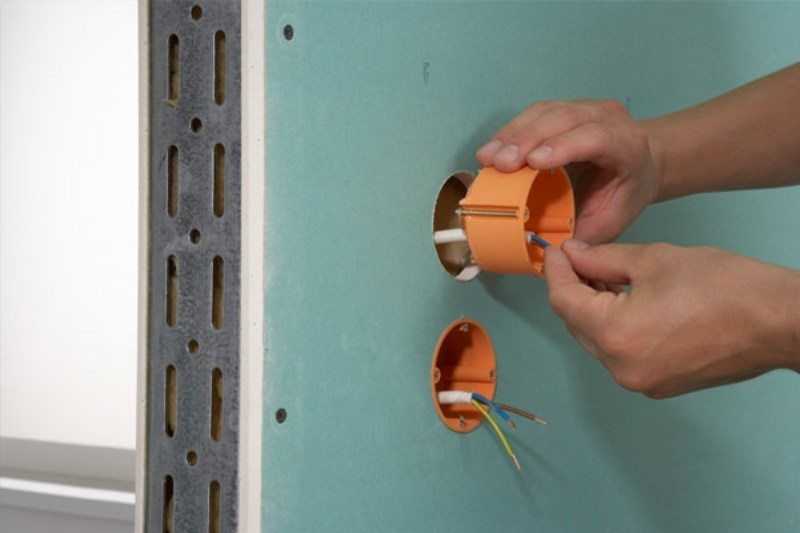

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм

Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

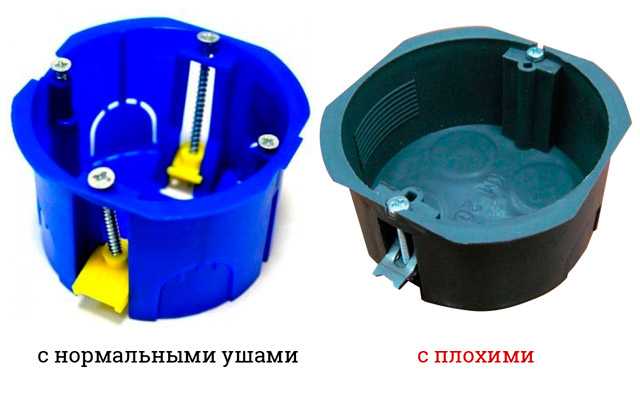

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

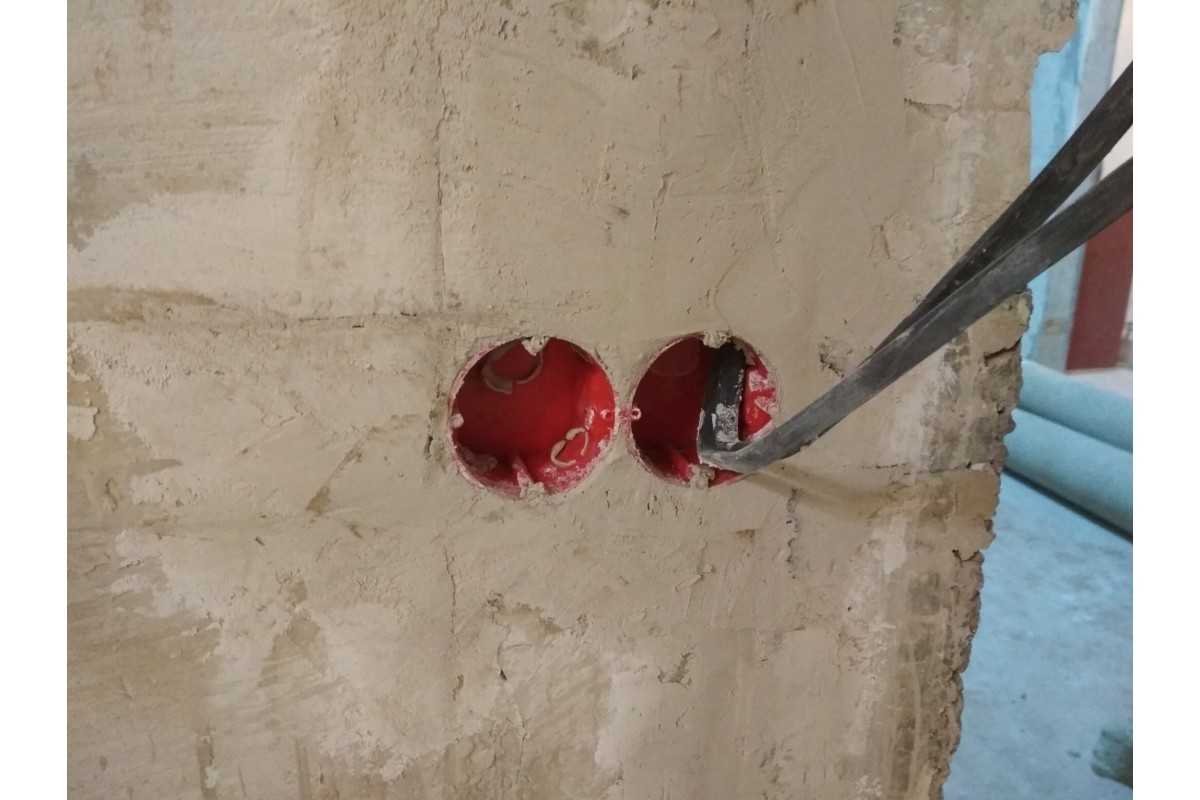

Монтаж подрозетников в бетонную стену своими руками

Первым шагом высверливают отверстие в стене, существует две методики сверления. Удобнее всего воспользоваться коронкой для бетонных поверхностей, обладающей победитовыми зубьями. С помощью этих зубьев коронка врезается в поверхность, и создает круглую дыру. Для обычных коронок подойдет диаметр коронки в семьдесят миллиметров.

Коронка просто надевается на электроперфоратор, и его подводят к созданной разметке и получают нужную пройму. После пройма вычищается от мусора.

Делать пройму нужно более глубокой, чем подрозетник, примерно на четыре миллиметра глубже. При отсутствии коронки, можно использовать дрель с победитовым сверлом. Для начала сверлится дырка в центре разметки, потом по краям вычерченного круга делают такие же небольшие дырочки, лучше сделать их количество побольше, чтобы выбивать бетонную часть было намного легче. Для выбивания используют молоток с зубилом, либо перфоратор.

При отсутствии коронки, можно использовать дрель с победитовым сверлом.

Если выбраны квадратные коробки, или для упрощения работы можно применить болгарку с диском из алмаза, Начинают также с центра, потом делают дырки по краям чертежа, остальная часть выбивается.

Если на данном этапе углубление прекращается, и издается резкий звук, значит, сверло попало на арматуру. В таком случае лучше перенести место установки розетки, понадобится уступить, лишь 3-5 сантиметров.

Если перенос никак нельзя сделать, то придется выбить бетонную поверхность, чтобы стал, виден металл, дальше пробейте его зубилом, или болгаркой.

После очистки проймы, коробка вставляется в нее, чтобы проверить правильность полученной проймы. Она должна легко входить в углубление, за ней должно оставаться пятимиллиметровое расстояние.

Если выбраны квадратные коробки, или для упрощения работы можно применить болгарку с диском из алмаза.

При правильности монтажа, переходят к созданию проймы выше или ниже пройм для коробки, То есть в том направлении, где проведена проводка. Данная пройма нужна для пропускания провода.

В коробке в обозначенном месте с помощью ножа проделывается дырка для провода. Просовывается провод, и примеряется к стене.

Переходят к приготовлению смеси. Можно выбрать смесь с главным компонентом в виде гипса или алебастра.

Чтобы избежать постоянной возни со смесью, лучше выбирать состав, включающий 3 части гипса, и 2 части штукатурки. Миксером состав перемешивается с водой, если она готовится порциями, то остатки старой застывшей части нужно убирать прежде, чем замешать новую порцию.

За пару минут до крепления подрозетника, пройму стоит намочить, дать воде пропитать поверхность, потом замазать его раствором. На сам подрозетник тоже наносят раствор (на заднюю сторону), но перед этим вставляется в него провод. Устанавливать его нужно так, чтобы края были одного уровня с бетонной поверхностью, а винты находились в горизонтальном положении.

Можно выбрать смесь с главным компонентом в виде гипса или алебастра.

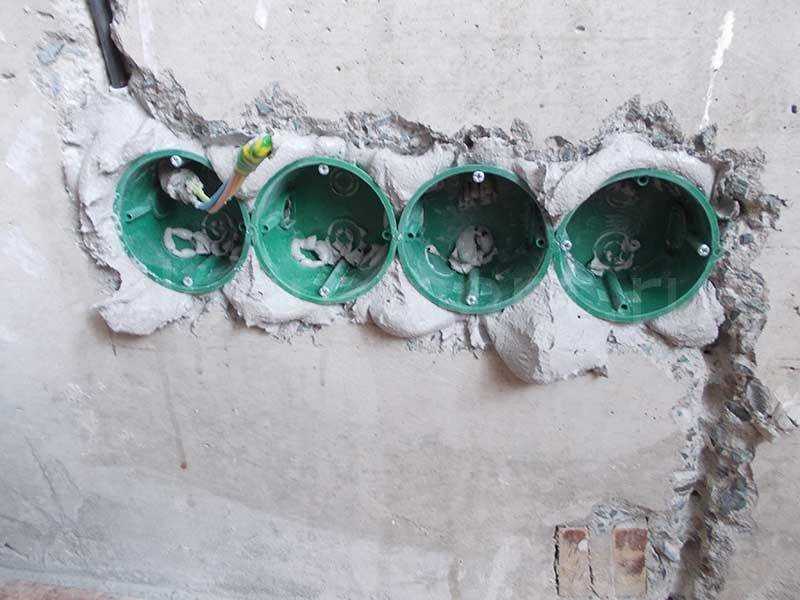

При применении нескольких розеток в одном месте, нужно соединить проделанные отверстия с помощью болгарки. Чтобы вмонтировать коробки в стену, их сначала объединяют вместе, крепежами, которые на них сделаны как раз для этого. Поставить их нужно также как одиночные подрозетник.

При применении нескольких розеток в одном месте, нужно соединить проделанные отверстия с помощью болгарки.

Разрешено ли проводить электрику без подрозетников

Подрозетники для бетона Главное назначение установочной коробки — надежная фиксация в стене розетки и кабеля. Они могут расшатываться, если их просто вмуровать в бетонную смесь без подрозетника. Вилка любого электроприбора туго входит в гнезда точки питания. При ее обратном отключении приходится прикладывать усилие, попросту тянуть. Если в стене не будет подрозетника, со временем скрытая проводка просто вывалится из стены в руки пользователю. Это чревато опасными аварийными ситуациями.

Особое значение имеет накладной (наружный) элемент при монтаже проводки по деревянным стенам. Здесь без установочной коробки не удастся зафиксировать точку питания.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

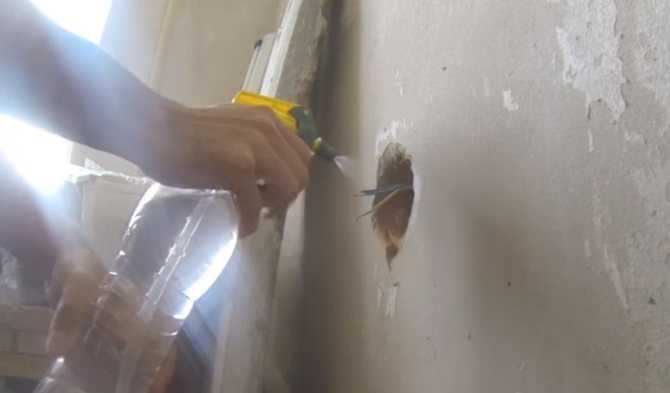

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

Правила установки подрозетников

• Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.
• Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.
• Правильно установленный подрозетник, должен очень крепко держаться в гнезде.

Нюансы выбора

В целом, подбирая подрозетник, надо чтобы подбирающий их человек знал, где их будут использовать – если приобретен свой подрозетник для нужного материала, то вопроса как закрепить это устройство возникнуть не должно.

Другое дело это их элементарная проверка, особенно хорошо надо проверять те, которые будут закреплять в гипсокартоне, так как там есть движущиеся детали. Даже те их них, что будут сажать на раствор должны быть целыми и без трещин. Отдельно стоит проверить болты, которым к корпусу будет прикручиваться основание розетки, а также примерить, чтобы розетка нормально фиксировалась внутри. Вообще идеальный вариант – покупка розеток и подрозетников комплектом.

Установка своими руками

Место для установки

В монтаже подрозетника в бетонную стену нет ничего сложного или требующего специфических навыков, поэтому каждый может осуществить этот процесс самостоятельно, если будет следовать приведенному ниже алгоритму действий:

Первоначально, необходимо подготовить разметку на будущем месторасположении коробки. Существует несколько общепринятых стандартов, определяющих расстояние места установки подрозетника от уровня пола: 30 см. в жилых помещениях; 120 см. над столешницами в кухонных помещениях; 100 см. возле стиральных машин; 90 см. при монтаже выключателей света. При этом, указанные стандарты не являются обязательным правилом, их можно видоизменять в зависимости от индивидуальных потребностей.

После окончательного выбора месторасположения установочной коробки на поверхность стены, разметка наносится при помощи графитного карандаша и линейки.

Высверлить в стене отверстие для подрозетника. Для бетонных поверхностей рекомендуется использовать алмазные коронки для перфораторов или насадки, оснащенные зубцами из победита. Сверло также должно быть алмазным или победитовым, эти разновидности успешно справляются с бурением бетона. При этом, желательно, чтобы провод был не просто отведен в сторону, а каким-либо образом зафиксирован, иначе возникает риск его повреждения во время сверления. Остановиться необходимо только в момент полного погружения коронки вглубь бетона.

Если подрозетник проваливается в подготовленное для него отверстие примерно на полсантиметра, то была достигнута идеальная глубина. В случаях, когда этого не происходит, рекомендуется вручную произвести фиксацию габаритов отверстия, чтобы установочную коробку можно было разместить в нем без труда.

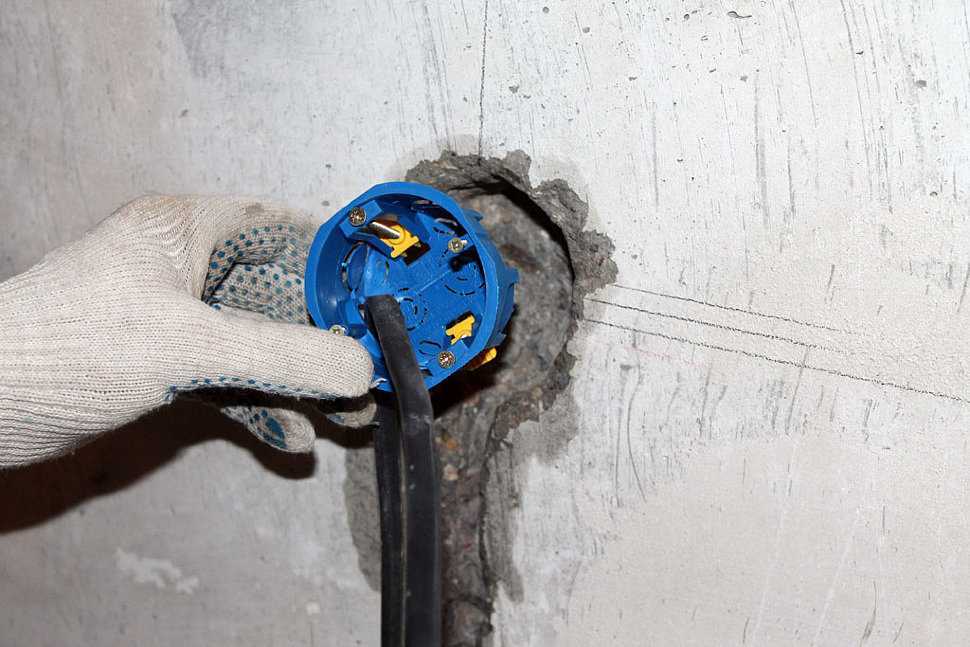

На этом этапе в коробку вводится провод. Для этого в верхней части полученного отверстия любым строительным инструментом необходимо проделать штробу. Для этого, можно использовать перфоратор или электродрель, а если структура бетона отличается мягкостью, то даже обычное зубило или стамеску. Главное требование заключается в том, чтобы провод легко размещался в штробе, при этом, не мешая и не давя на корпус коробки.

В корпусе подрозетника необходимо при помощи острого режущего инструмента проделать дыру под провод. Обычно, разметка уже присутствует, остается только выбрать наиболее подходящий под диаметр провода вариант.

Провод пропускается через проделанное в корпусе отверстие, после чего коробка размещается в стене. На этом этапе необходимо внимательно следить за запасом свободного места, оставшейся глубины должно хватить еще и для раствора, поэтому резерв составляет не менее 0,2-0,3 см.

Если все элементы подошли друг другу по габаритам и коробка спокойно входит в стену, то отверстие в ней необходимо очистить от пыли и различного строительного мусора.

Для изготовления раствора можно использовать строительную или медицинскую разновидность гипса, а также алебастровые смеси

Важно помнить, что подобные растворы твердеют фактически моментально, поэтому уже примерно через 5 минут их будет невозможно использовать, поэтому в данном процессе важна оперативность. Отверстие в стене дополнительно смачивается водой, на впитывание дается около 2-3 минут, это избавит от необходимости нанесения слоя грунтовки. Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Отверстие в стене дополнительно смачивается водой, на впитывание дается около 2-3 минут, это избавит от необходимости нанесения слоя грунтовки. Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Подрозетник должен быть надежно вставлен в стену, так, чтобы смесь начала вытекать из его отверстий на задней стороне корпуса. После этого, к нему лучше лишний раз не прикасаться, чтобы дать раствору высохнуть, обеспечив максимальную фиксацию.

Дополнительно можно заложить раствор в боковые щели, а также по периметру вокруг подрозетника. Не нужно бояться его попадания на корпус, гипс и алебастр после высыхания легко отделяются от пластика.

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.

• Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
• При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.

Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.

Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.

Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.

После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.

Как правильно выполнить установку розеток в гипсокартоне

У подрозетников под гипсокартон совершенно другое строение, чем у коробок для кирпича и бетона. Для фиксации изделий в стене не нужен гипсовый раствор. Поэтому работать с ними легче, а сам монтаж обходится дешевле. Для формирования отверстий применяются специальные коронки по гипсокартону. Допускается применение насадок, предназначенных для дерева.

Как установить розетку в гипсокартоне:

1. По аналогии с бетонными стенами на перегородку наносится разметка.
2. Коронкой высверливается отверстие, которое по диаметру соответствует величине подрозетника (68 мм).
3. При монтаже нескольких розеток между центрами изделий нужно сохранять стандартное расстояние – 71 мм.
4. В стакане удаляются перегородки и в освободившиеся отверстия заводятся провода.
5. Коробка вставляется в отверстие и распорные винты в конструкции закручиваются, фиксируя изделие в перегородке.
6. Останется лишь подрезать концы проводов и установить розетку.

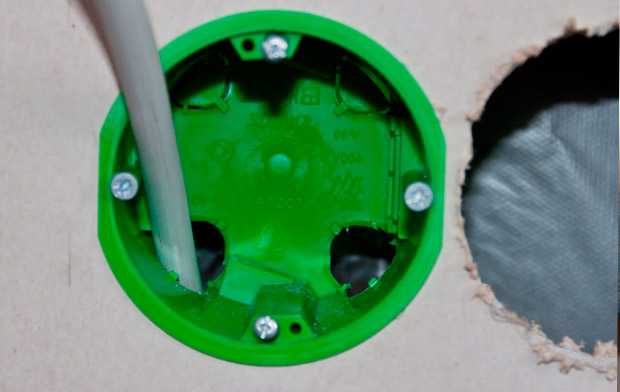

Установка подрозетника в стену из гипсокартона

Технологии монтажа розеток в гипсокартоне и бетоне существенно отличаются. Работать с полнотелыми стенами гораздо дольше и сложнее. Но даже относительно простой в обращении гипсокартон требует внимательного отношения ко всем нюансам. От того, насколько правильно выполнен монтаж стаканов будет зависеть надежность, долговечность и внешний вид розетки.

• Уличные розетки — по нашим и зарубежным нормам — как выбрать и как установить правильно
• Ремонт деревянных полов

Установка в стену из керамической плитки

Если планируется установка розеток на стене, которая будет выложена кафельной плиткой, то до начала отделочных работ нужно проделать отверстие в стене и заложить туда провода. Когда стена будет отделана плиткой, в нужных местах снова делается разметка и отверстия. Для кафеля лучше всего подходит алмазная коронка. При этом в процессе резки необходимо периодически смачивать ее в холодной воде для того, чтобы она не перегревалась. Этот процесс похож на монтаж подрозетника в бетонную стену.

Для установки коробки нужно подготовить гипсовый раствор. Затем необходимо смазать им стены отверстия и заднюю стенку подрозетника. Установка и выравнивания коробки являются завершающими этапами монтажных работ.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
• Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности

Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Виды подрозетников

На сегодняшний день материалом для изготовления подрозетников в большинстве случаев служит пластмасса (полипропилен). В сравнении с металлическими коробками, которые активно применялись при прокладке электропроводки домов старой постройки, новые модели обладают рядом существенных преимуществ. К главным из них относятся:

1. Стойкость к воздействию коррозии.
2. Удобство в эксплуатации.
3. Диэлектрические свойства.
4. Надежное удержание раздвижных лапок розетки.

Различают следующие типы подрозетников:

Подрозетники по бетону. Закрепляются в стене при помощи алебастра или гипсового раствора. Размеры таких изделий стандартны. Их внешний диаметр составляет 68 мм, межосевое расстояние – 71 мм, длина корпуса варьируется в пределах от 25 до 80 мм, при этом наиболее востребованными моделями являются подрозетники глубиной 40 или 45 мм. Такой размер отлично подходит для установки большинства розеток и выключателей, при этом существует возможность удобного расположения за рабочей частью устройства петли из провода, длина которого достаточна для выполнения работ по замене или ремонту розетки или выключателя.

Подрозетники для гипсокартона. Для крепления таких изделий используются распорные лапки. При необходимости установки нескольких розеток или выключателей в гипсокартонной стене применяются специальные блоки, состоящие из необходимого количества подрозетников.

Установка подрозетников в гипсокартон

Стены и перегородки из гипсокартона уже давно нашли широкое применение в современном строительстве. Они полностью отличаются от конструкций из кирпича и бетона, поэтому электромонтажные работы, в том числе и установка коробок, имеют свои особенности, которые определяет инструкция.

В этом случае перфоратор и фиксирующие растворы не нужны, поскольку изделие монтируют при помощи специальных лапок, входящих в конструкцию подрозетника. Именно они после полного закручивания будут выставлять и прижимать изделие к внутренней поверхности гипсокартона.

Сверление отверстий можно выполнить обычной дрелью с коронкой по гипсокартону. При ее отсутствии можно воспользоваться стандартными сверлами. Диаметр отверстия должен совпадать с размерами подрозетника. Провод нужно заранее вывести наружу и продеть в отверстие внизу корпуса. После этого выполняется равномерное затягивание лапок. Чтобы гипсокартон не разрушился под давлением, в места соприкосновения рекомендуется заранее приклеить ДВП, фанеру или другой плотный материал.
