Ремонт выключателя света: подробный процесс + фото

Разборка выключателя внутренней проводки

Снимите пластиковые планки клавиш и декоративную крышку с выключателя.

На старых моделях для снятия декоративной крышки достаточно открутить два винта, они находятся на поверхности. В новых моделях эти болты скрыты под клавишами, которые легко снимаются пальцами, можно поддеть отверткой.

Только после этого получите доступ к винтам, крепящим верхнюю крышку. Сняв декоративные элементы, вы увидите корпус в крепежном отверстии. Если он зафиксирован добросовестным электриком, поддеть его отверткой и вытащить не удастся.

Открутите против часовой стрелки два винта распорного механизма, фиксирующие планки отойдут от стены.

В некоторых моделях по периметру конструкции стоит оцинкованная пластина с отверстиями для крепления корпуса саморезами к стене. В пластинке есть отверстия для крепления корпуса к пластиковым подрозетникам, в которых предусмотрены каналы для шурупов крепления.

Бывают случаи, когда вся конструкция держится только на распорном механизме, а может быть, привинчен, к стене и подрозетнику. Проверьте все варианты, отсоедините все крепления, после этого весь механизм без особых усилий можно извлечь из крепежного отверстия руками.

Еще раз с помощью индикаторной отвертки на всех контактах проверьте отсутствие напряжения. Убедившись, что опасности нет, отсоединяйте провода от клемм. В случаях, когда клеммы прикипели, изоляция и корпус расплавились, открутить отверткой болты на контактах не получается, откусите провод кусачками. Откусывать провод надо так, чтобы не осталось горелой изоляции, в то же время, длина достаточной для установки нового изделия. Когда провода остаются слишком короткие, удлинять их путем скручивания не рекомендуется, лучший вариант это замена на всем участке от коробки до переключателя, это уже другая тема.

Разбор выключателя света

Чтобы починить выключатель, необходимо первым делом разобрать его. Приступим к работе. Несмотря на то, что вы уже отключили подачу электроэнергии, проверьте уровень напряжения с помощью мультиметра. Если у вас нет подобного аппарата, воспользуйтесь отверткой-индикатором, приобрести которую можно в ближайшем строительном магазине или магазине электротоваров.

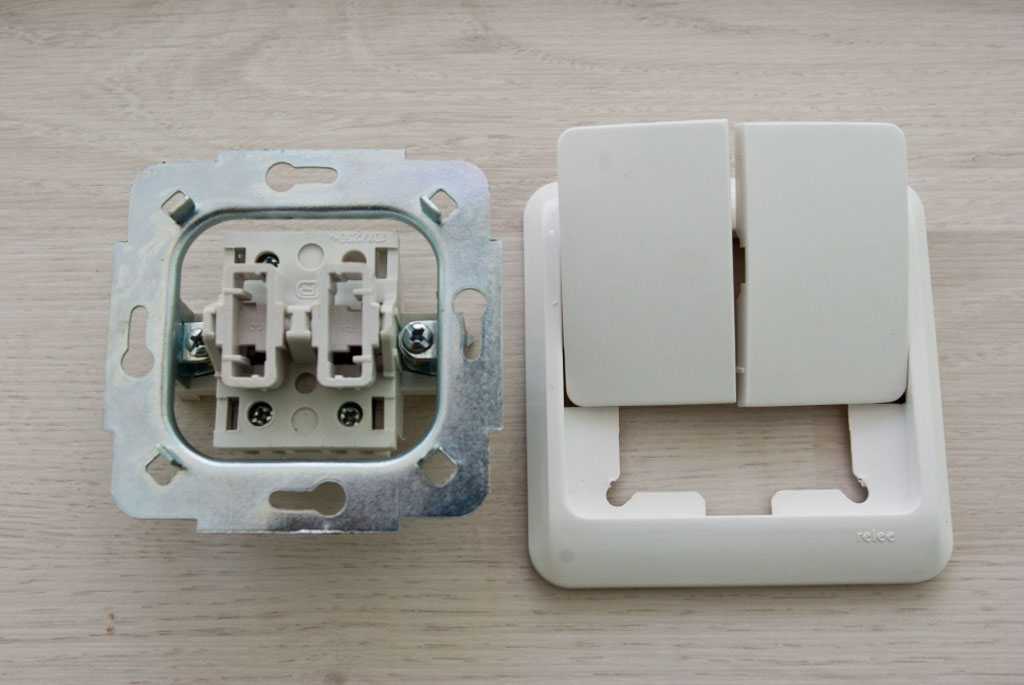

Двухклавишный выключатель

Приступая к решению задачи починки выключателя света, вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.
Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.

Одноклавишный выключатель

Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь.
Снять декоративную крышку.
Выключатель света крепится на два винта, которые необходимо слегка вывернуть. Чтобы они не упали и не потерялись, подставьте емкость.
С обеих сторон в корпусе механизма есть два отверстия, через которые проходит провод. Второго провода, как в случае с двухклавишным выключателем, нет, так что, вы не запутаетесь.

Выключатель старого типа

Такие приборы еще можно увидеть в квартирах, где ремонт не проводился с советских времен. Конечно, наиболее разумным выходом в таком случае, станет покупка современного образца, вместо планирования того, как починить выключатель света. Однако если данный прибор вам дорог как некая память или вам попросту интересно провести ремонтное мероприятие самостоятельно, рассмотрим действия подробнее:

Отверните два винта (самореза) на лицевой стороне снизу и сверху кнопки включения.
Снимите крышку. При этом не обязательно снимать клавишу, так как она не затруднит работы.

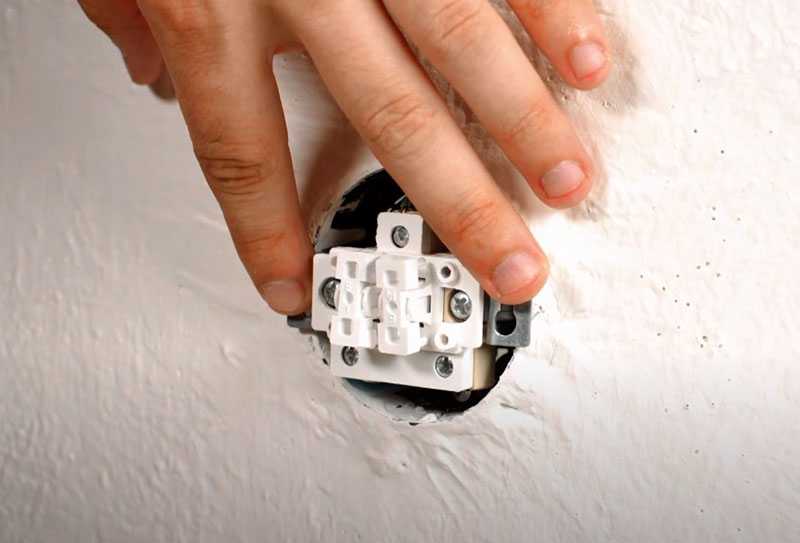

Чтобы вынуть механизм из подрозетника, нужно отвинтить соответствующие крепежные элементы и снять специальную скобу.
Выньте провода из двух отверстий по бокам.

Существуют выключатели с несколько отличной конструкцией, однако вышеприведенные являются наиболее популярными на строительном рынке.

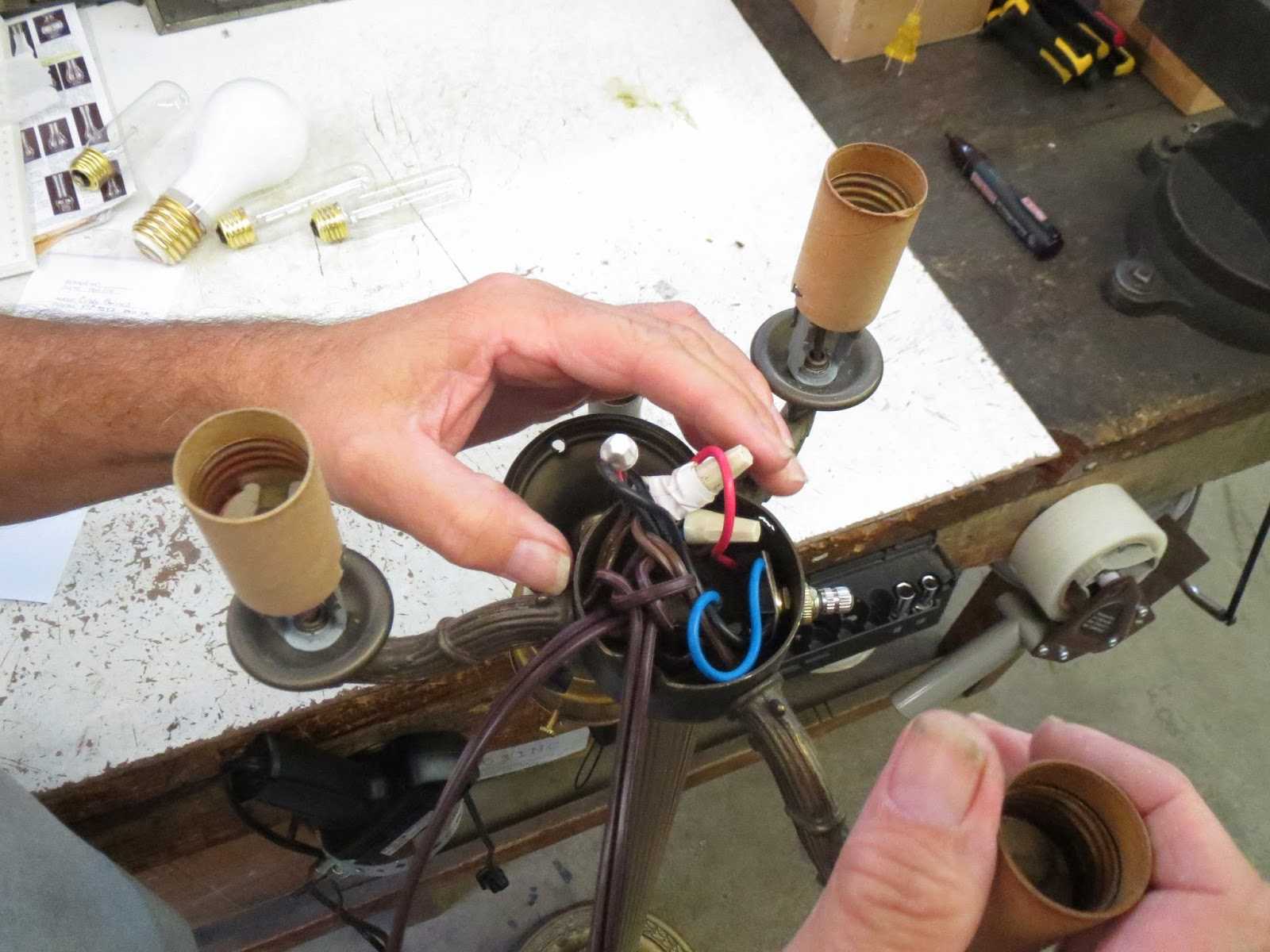

Порядок действий при замене проводки

А теперь для начала ещё раз сядем и подумаем — хватает ли у нас элементарных знаний и навыков по работе с электрикой. Если всего этого маловато, лучше позвонить электрику. Электроток не прощает неумёх и дилетантов. Если же мы на все сто уверены, что наша деятельность поможет достичь желаемых результатов с минимальными жертвами, тогда приступаем.

Порядок наших действий будет такой:

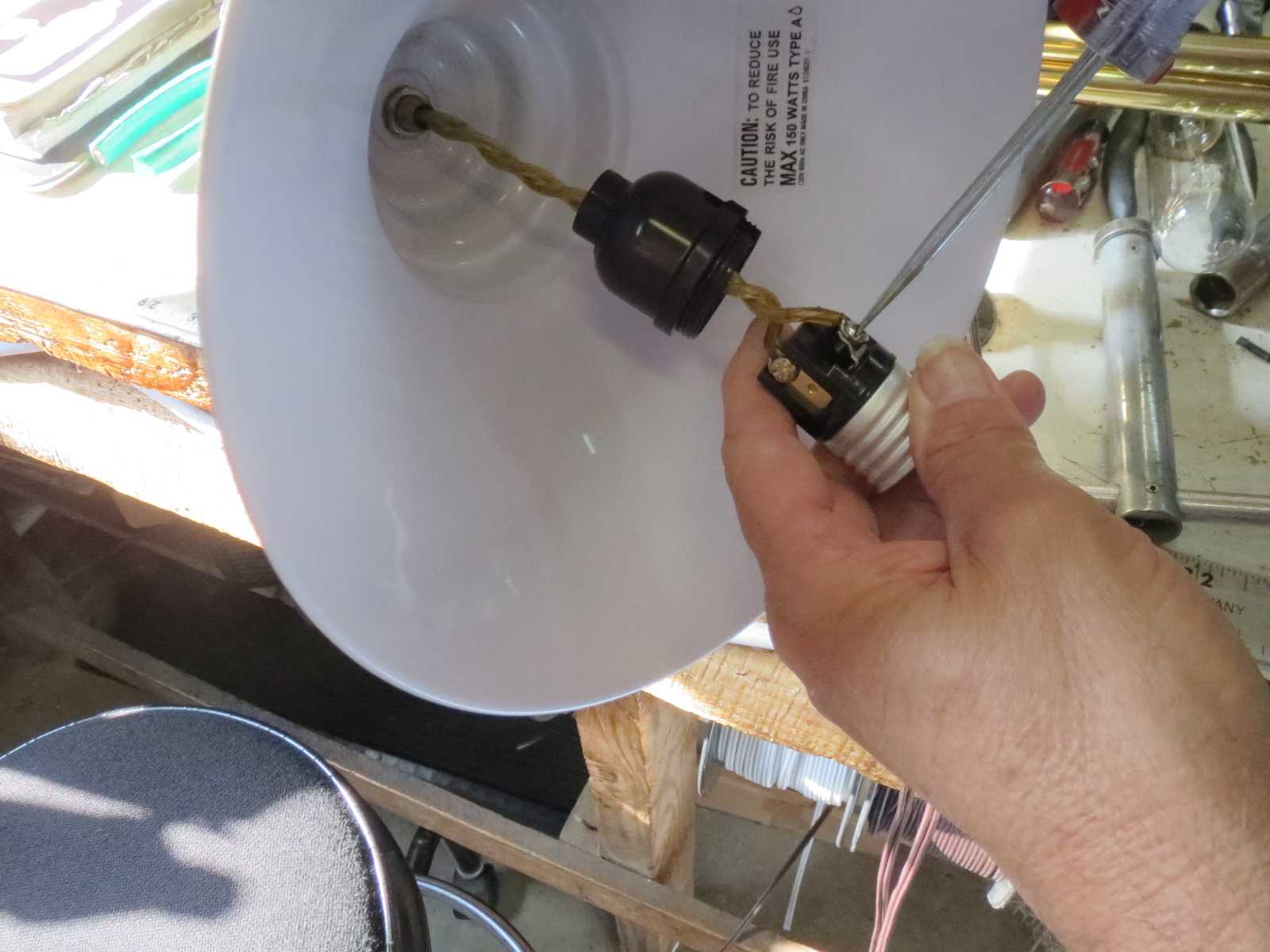

Для начала убедимся, что торшер выключен, и кабель выдернут из сети. Затем откручиваем лампочку. Снимаем плафон и патрон. Часто бывает так, что патрон не хочет откручиваться, потому что за годы эксплуатации «прикипел» к резьбе. В этом случае нам надо взять баллончик с жидкостью ВД-40, и немного смочить ею патрон и саму резьбу, а затем минут 20 отдохнуть или позаниматься другими делами. За это время чудо-жидкость разъест всю накипь, и патрон легко открутится. Если и после обработки жидкостью патрон не выкручивается, нам придётся ломать его кусачками, но так, чтобы не повредить плафон. Разбираем торшер и отделяем старую проводку. При этом, чтобы особо не возиться, провода банально перекусываем кусачками. Монтируем новые провода. Подключая их к контактам, нужно помнить особенности их маркировки. Кабель заземления может быть окрашен в жёлтый или зеленый цвет, а может быть смешанного жёлто-зелёного оттенка. Нейтральный проводок синий или голубой. А вот фаза может быть окрашена в широкую гамму цветов — от чёрного до бирюзового. У производителей в этом смысле кто на что горазд. Если вдруг нам будет непонятно, где какой кабель, лучше прозвонить их мультиметром или тестовой отвёрткой. Присоединяем провода к патрону. При этом не забываем: фазный провод должен подключаться к центральному контакту, а нулевой — к боковому. Заземление крепится к корпусу светильника. Если же разъёма для такого крепления нет, то мы можем просто не подключать этот кабель, хорошенько заизолировав его. А вообще лучше узнать заранее, есть ли заземление на торшере или нет. Двухжильный провод стоит дешевле трёхжильного

Приняв необходимые меры предосторожности, проверяем, горит ли лампа. Если не горит, устраняем причину

Возможно, сама лампа изначально неисправна, так что не спешите курочить проводку. Собираем торшер в обратном порядке.

Вот, в целом, и всё — работы по замене провода в торшере завершены. Пришёл черёд полевых испытаний, и если всё прошло гладко, наслаждаемся комфортом.

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

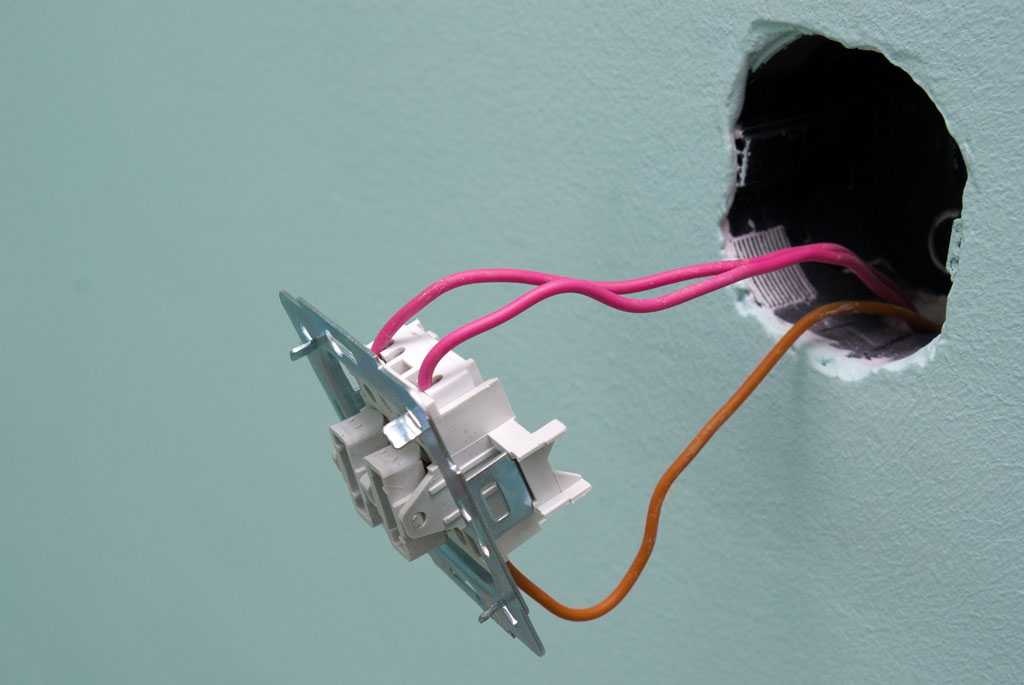

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

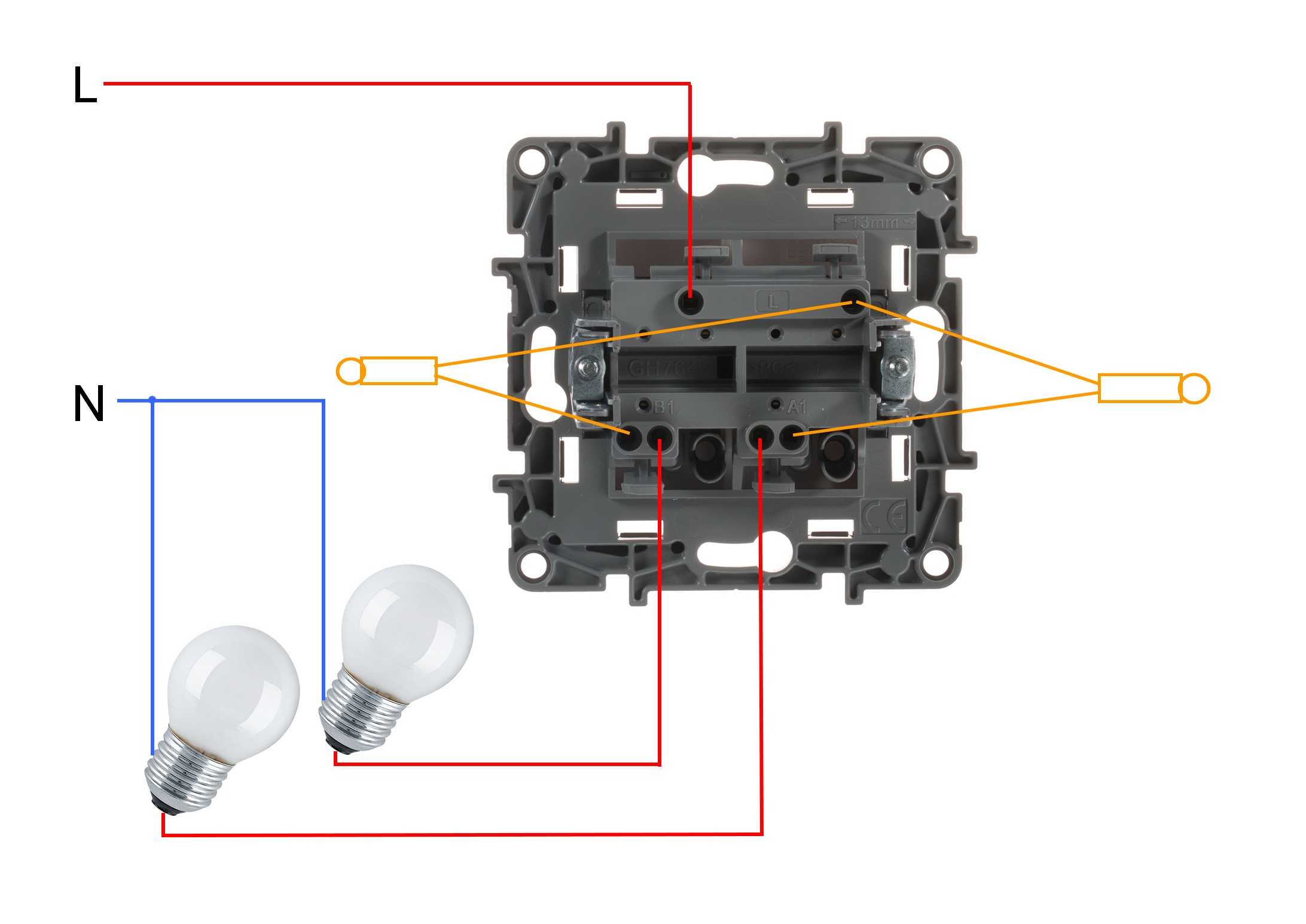

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

отдельной статье

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Разборка выключателя для света своими руками: пошаговый процесс

Иногда для замены электрических проводов многим может потребоваться снять выключатель света. Клавишный выключатель содержится практически в каждой квартире. Разборка выключателя – это несложный процесс, но вам необходимо знать, как его выполнить правильно. Также иногда разборка может потребоваться при замене выключателя света.

В этой статье мы подробно покажем, как разобрать выключатель света. Каждый процесс мы описали подробно. Также вы найдете много фото по разборке выключателя.

Инструменты для разборки выключателя

Разборка выключателя – это несложный процесс, но вам могут потребоваться определенные инструменты для разборки. Для работ в первую очередь потребуются две отвертки. Многие выключатели можно разобрать с помощью одной отвертки.

Дело в том, что многие выключатели не имеют в своей конструкции крестообразных винтов. Именно поэтому здесь вам может потребоваться только одна отвертка.

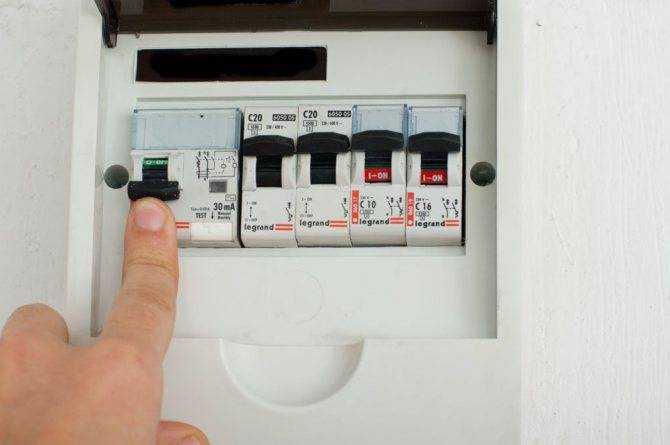

Отключение электричества

Перед началом разборки вам необходимо будет отключить электричество в своем доме или квартире. Сделать это можно с помощью электрощитка, который обычно находится возле входной двери или на лестничной площадке. Если вы не знаете, какой выключатель отвечает за вашу комнату, тогда лучше отключить все сразу. Если этого не сделать, тогда вас просто может ударить током при снятии выключателя.

Рычаг на автоматическом выключателе обязательно должен быть повернут вниз. После отключения вам лучше перестраховаться и дополнительно проверить наличие электричества с помощью индикаторной отвертки. Перед разборкой изучите основные виды выключателей.

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

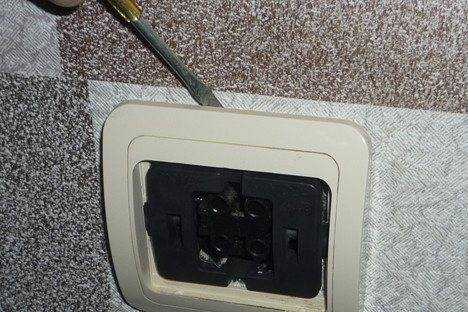

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

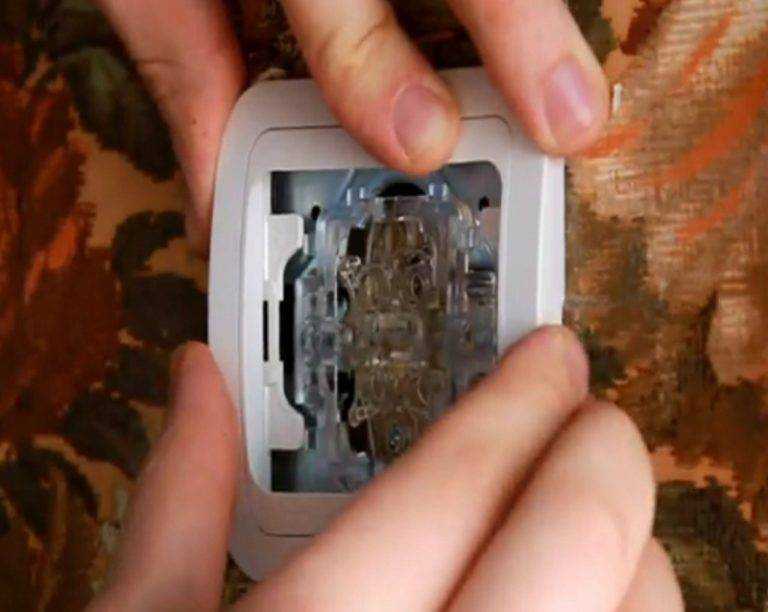

Разборка выключателя

Теперь вам необходимо будет снять корпус с выключателя. Здесь вам потребуется отвертка. Какого типа она будет, зависит только от конструкции винта на рамке выключателя.

Большинство выключателей также могут иметь свои крепления. Они относятся к креплениям распорного типа. После того как вы открутите крепление выключатель самостоятельно начнет постепенно выходить из подрозетника.

Уличный выключатель имеет подобную схему разборки.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

https://youtube.com/watch?v=etsLLwLwpgE

голоса

Рейтинг статьи

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

В первую очередь необходимо обесточить провода, приходящие на выключатель.
Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
После демонтажа крышки нам открывается внутреннее пространство выключателя.
Теперь необходимо открутить крепежные винты.
После этого можно будет вытащить выключатель из подрозетника.
Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.
Совет
Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.
Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Выбор нового выключателя

Выбирая прибор, следует обратить внимание на следующие параметры:

Предельная мощность. Данный параметр устройства рассчитывается по простейшей математической формуле. Этот показатель определяет допустимую нагрузку, и он особенно критичен при использовании обычных ламп накаливания. Суммарная потребляемую мощность светильника не должна быть выше той, что указана на выключателе. Если на корпусе отмечен только допустимый ток в амперах, вычислить предельную мощность можно умножив это значение на 250. Например, 6 А × 250 В = 1500 Вт или 1,5 кВт. Для снижения энергопотребления рекомендуется использовать светодиодные лампы.
Материал корпуса. Он определяет температурную устойчивость прибора. В больших помещениях с мощными светильниками потребуются прерыватели, выдерживающие серьезную нагрузку. Здесь важен тип корпуса, в котором размещены контакты. Он может быть изготовлен из керамики или пластика. Керамические корпуса невосприимчивы к температурным перепадам, они исправно работают, даже если в цепи течет большой ток. Для обычной квартиры в многоэтажном доме подойдет прерыватель с пластиковым корпусом.
Количество клавиш на выключателе. Число кнопок выбирается исходя из типа светильника, возможностей существующий проводки и схемы подключения. В кухнях обычных квартир чаще всего используются приборы с одной клавишей, а в жилых комнатах — с двумя. Также двухкнопочные устройства применяются в раздельных санузлах.
Тип крепления. У внутренних выключателей корпус спрятан в стену, а на поверхности находится только крышка с розеткой. Наружные выключатели в современных квартирах почти не используются. Их отличительной чертой является толстый корпус и подведенная к устройству открытая проводка (не спрятанная в стену). Выключатели с подсветкой чаще всего устанавливают в коридорах на входе в квартиру, чтобы не искать их в темноте.

Для ванных комнат нужен прибор с показателем влагостойкости не менее IP 44, а при установке на улице (например, в частном доме) — IP 55 и выше.

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Иногда нагар не получается полностью вычистить с помощью шкурки. В этом случае остатки его нужно снять жалом шлицевой отвертки.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Этапы демонтажа выключателя

Проверка работоспособности электропроводки

Алгоритм демонтажа для всех видов выключателей одинаковый. Чтобы в процессе не возникло трудностей, нужно следить за технологией и действовать последовательно.

Подготовка

Для начала нужно убедиться, что причина мерцания света или его отсутствия в выключателе. Для этого проверяют освещение в соседних комнатах. Если свет отсутствует во всей квартире или доме, возможно, был превышена допустимая нагрузка на электрическую сеть. Это происходит из-за одновременного включения приборов: утюга, чайника, микроволновой печи, холодильника, водонагревательного бака. В таком случае нужно проверить вводный автомат.

Если свет отсутствует лишь в одной комнате, перечень возможных причин сужается. Первым делом нужно убедиться в целостности лампочки и работоспособности патрона. Если осветительный прибор исправен, остается демонтировать выключатель и внимательно изучить.

Предварительно нужно определить тип переключателя. Устройства делятся на следующие разновидности:

одноклавишный, двойной и трехклавишный;
проходной;
диммер;
импульсный;
сенсорный.

Наиболее распространенные выключатели в России – клавишные.

Отключение напряжения в сети

Перед началом работ нужно обесточить электросеть

Прежде чем вытащить выключатель из стены, нужно отключить электричество. В каждом жилом и офисном помещении электрические провода разветвляются на несколько линий: выводы к электрической плите и другим мощным бытовым устройствам, а также розеткам и выключателям. На распределительном щитке питание освещения отключается автоматом, однако на выходе обязательно проверяется наличие напряжения.

Снятие клавиш с выключателя

Снятие клавиш с помощью отвертки

Чтобы снять клавиши, потребуется плоская или крестообразная отвертка, а также портативный источник света и индикатор напряжения

С помощью плоской отвертки осторожно снимаются клавиши. Для этого острие вставляется между одной из клавиш и рамой. В этом случае отвертка служит рычагом давления

Приложив немного усилий, клавиша поддевается и с помощью пальцев извлекается из пазов. Вторая и третья клавиша (при наличии) снимается легче

В этом случае отвертка служит рычагом давления. Приложив немного усилий, клавиша поддевается и с помощью пальцев извлекается из пазов. Вторая и третья клавиша (при наличии) снимается легче.

С помощью индикатора проверяется наличие напряжения на выходе, для этого отвертку прикладывают к каждому из контактов. Если переключатель расположен в затемненном месте, во избежание поломки и для удобства работы используют альтернативные источники света.

После съема клавиш приступают к проверке целостности контактов, а также наличия на них напряжения. На основании полученных данных можно убедиться в работоспособности устройства или его отсутствии.

Снятие рамы

Рама снимается, как и клавиши, отверткой

Когда была проверена работоспособность устройства и появилась необходимость его полностью демонтировать, снимают не только клавиши, но и фиксирующую раму, которая удерживает декоративное обрамление.

Рабочий инвентарь потребуется все тот же, что и в предыдущем случае. Если выключатель прикреплен к стене с помощью крестообразных винтов, используется крестообразная отвертка.

Фиксирующая рама расположена сразу под клавишами, демонтируют ее при помощи отвертки. Удерживается она благодаря защелкам, установленным на корпусе. Поддеваются зубцы и пальцами натягиваются на себя. Также вместе с ним одновременно удерживается обрамление, в противном случае оно упадет вниз.

Как самостоятельно отремонтировать выключатель света?

Вы здесь: Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
Осуществите подключение проводов, а также установку корпуса в подрозетник.
Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами.
Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками.

Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

инструкция по сборке корпуса

Схема подключения проходного одноклавишного выключателя

Схема подключения двойной розетки

Ремонтные работы

Ниже представлена инструкция о том, как починить выключатель света:

Убираем с контактов нагар с помощью отвертки или ножа. Меняем проводники, если на проводах имеются механические дефекты. Провода должны находиться в клеммах не глубоко (2–3 мм)

Поврежденную изоляцию меняем на новый слой.
Обращаем внимание на надежность фиксации деталей. Если нужно, слегка затягиваем их

Закрепляем провода, отошедшие от фиксаторов.
Собираем выключатель в обратном порядке. Пользуемся ранее сделанными фотографиями. Надежно, но без чрезмерных усилий закручиваем болты. Элементы корпуса должны крепко «сидеть» на своих местах.
Подключаем электропитание. Тестируем выключатель на исправную работу. Для проверки несколько раз включаем и выключаем устройство. Странные шумы, мерцание света, полное его отсутствие указывают на неправильность выполненных действий. Придется вновь разбирать корпус и искать неисправность. Рекомендуется в таком случае обратиться к профессиональному электрику.

https://youtube.com/watch?v=2QKdSBui_rw

При проведении ремонта выключателя желательно заменить все лампы осветительного прибора. Нагар на контактах образуется особенно быстро, если используются обычные, а не энергосберегающие лампочки.

Подсоединение промежуточного выключателя

Поиск общей клеммы индикаторной отверткой

Перед подключением переключателя нужно найти схему с обратной стороны. Далее понадобится:

Снять с изделия кнопку и накладную рамку.
После разборки найти 3 клеммы контактов и выбрать общую согласно схеме на корпусе.
При отсутствии обозначений или их непонимании можно воспользоваться тестером или отверткой с индикатором.
Щупами мультиметра прикоснуться ко всем контактам и найти тот, при касании к которому аппарат запищит, выдаст нулевое значение при включении или выключении клавиш.
Индикаторной отверткой проделать аналогичный тест.
К общей клемме подсоединить фазу от кабеля питания.
Остальные клеммы подкинуть к двум оставшимся проводникам.

Дублирующее устройство подключается аналогичным образом.

Как снять выключатель со стены

С проблемой демонтажа и снятия выключателя освещения в квартире, наверное, сталкивался каждый. Сам процесс довольно легко осуществим. Главное – знать все особенности.

Подробный перечень действий:

Берем плоскую и крестовую отвертки;
Отключаем подачу электричества в доме;

Это самый важный пункт. Перед тем, как разобрать выключатель света, обязательно место работы должно быть обесточено. В квартире или доме необходимо перевести тумблер автоматического выключателя в положение «Выкл.» (рычаг вниз) в электрощитке.

Отключение в электрощитке

Важно! Если не найдете, какой именно автомат отвечает за этот выключатель, то выключите все

Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

Снимаем клавишу устройства;

Перед демонтажем клавиши следует внимательно рассмотреть механизм ее установки, ведь выключатели выпускаются различных модификаций. Самый простой способ – это взяться сбоку за выступающие части, а большим пальцем легонько придавить по центру клавиши и потянуть на себя. Такая процедура выполняется легко, но если у вас не выходит снять клавишу или клавиши устройства, то можно воспользоваться плоской отверткой или ножом, аккуратно поддев их, чтобы не поцарапать и не повредить пластмассовое изделие.

Снятие клавиш выключателя

Снимаем рамку выключателя;

Она крепится двумя способами: винтовым и зажимным. При первом варианте с помощью отвертки откручиваются винтики. При демонтаже рамки с зажимным креплением необходимо отогнуть поочередно зажимы.

Разбираем сам выключатель;

Дальше снимаем внутренний механизм из подрозетника, для этого откручиваем удерживающие боковые винты. Существуют модели устройств, механизмы которых закреплены в монтажной коробке установочными лапками. В таком случае нужно ослабить с помощью отвертки такое крепление.

Отсоединяем провода;

После вынимания выключателя следует замерить напряжение на присоединенных проводах. Только при отсутствии напряжения можно отсоединить их.

Обратите внимание! Демонтированный включатель следует внимательно осмотреть, и если электрические контакты оплавлены, то этим устройством уже не стоит пользоваться. В случае окисления контактов их зачищают. В случае окисления контактов их зачищают

В случае окисления контактов их зачищают

В случае окисления контактов их зачищают.

Отключаем провода от выключателя.

В самых распространенных моделях закрепление происходит за счет болтовых соединений, которые следует немного ослабить, и тогда провода легко вытянутся. Советуем также пометить эти провода различными цветами, чтобы облегчить себе последующий монтаж.

Никогда не рискуйте! Прежде чем дотронуться до оголенного провода, убедитесь в отсутствии напряжения. Тестер подносите к каждому контакту и только, если не будет сигнала, продолжайте работать.

Для варианта выключателя с регулятором яркости освещения методика его снятия такая же, как и у обычного выключателя, только вместо клавиш убирается поворотная ручка.

Демонтаж выключателя с индикатором немного отличается от процесса, описанного выше. Здесь сначала необходимо отключить индикатор, т.е. прекратить питание и снять светодиод. Далее выполняются те же действия.

Выбирая новый выключатель, возьмите с собой демонтированный, так будет легче подобрать по габаритам нужный тип.

Замена одноклавишного выключателя

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать выключатель света необходимо последовательно выполнять:. снятие клавиш с использованием отвертки;

снятие клавиш с использованием отвертки;

снятие декоративной накладной рамки;
выкручивание фиксирующих к подрозетнику шурупы;

изъятие освободившейся внутренности выключателя с проводами;
отсоединяем провода от старого выключателя, открутив винты и вынув провода выключателя.

Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

Место работы должно быть обязательно обесточено;
Проверяем целостность изоляции на проводах;
Подготавливаем новый выключатель к монтажу;
Подгоняем необходимую длину проводов;
В случае необходимости зачищаем провода от изоляции;
Подсоединяем провода к выключателю;
Проверяем качество затяжки контактов;
Еще раз проверяем правильность собранной схемы;
Устанавливаем внутренности выключателя в подрозетник;
Выставляем выключатель по уровню;
Прикручиваем выключатель с помощью шурупов к подрозетнику;
Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

одноклавишными;
двухклавишными;
трехклавишными.

Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.
