Как снять выключатель со стены

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Пример устройства разводки для жилого помещения из категории стандартных проектов. Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Как разобрать выключатель

Вашему вниманию подробная пошаговая фото инструкция о том как правильно разобрать клавишный выключатель освещения.

Технология демонтажа всех производимых сейчас клавишных выключателей схожа, основные отличия связаны с разными вариантами крепления рамки к механизму. В этой статье мы, для наглядности, специально разберем сразу несколько различных моделей, после чего вы легко сможете самостоятельно разобрать практически любые клавишные выключатели, независимо от производителя.

Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.

Начинаем разбирать выключатель:

1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!

2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько). Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.

3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя , часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.

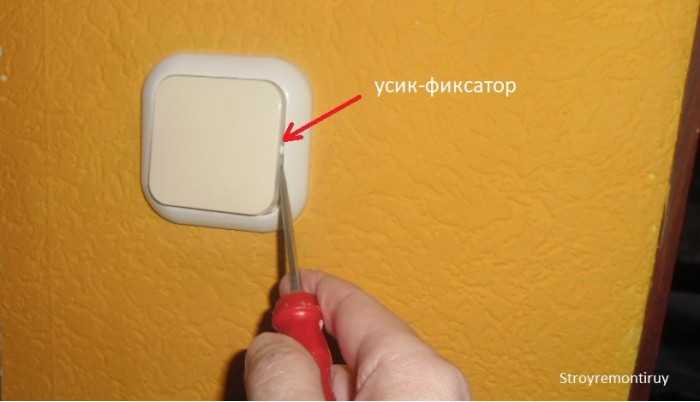

4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой

Действуйте осторожно, чтоб не испортить внешний вид выключателя

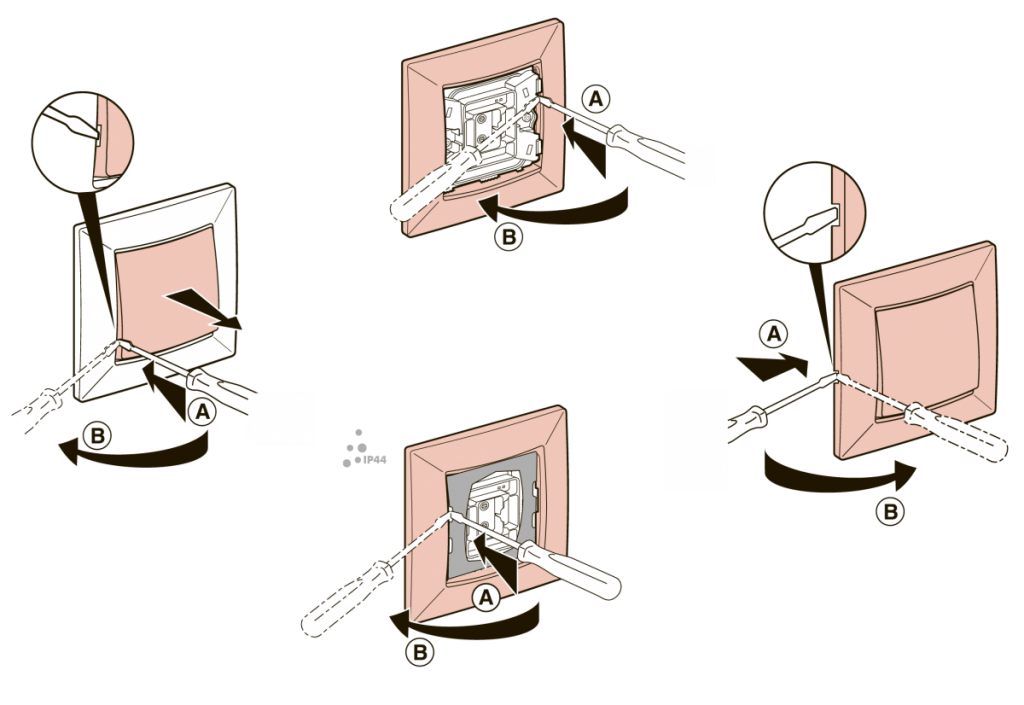

5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя . Чаще всего встречается три варианта крепления рамки к механизму.

Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.

Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.

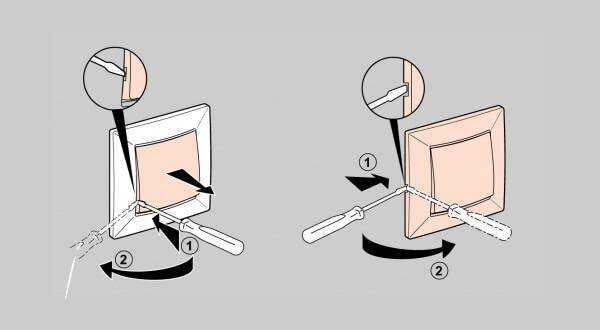

Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

6. Когда рамка убрана, достаем механизм из подрозетника, для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.

7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.

А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.

На этом все, выключатель разобран и отсоединен.

Снятие клавиши

Для снятия клавиши необходимо подтянуть ее на себя Приступать к разбору выключателя нужно с клавиш, поскольку с ними демонтировать конструкцию не представляется возможным.

Самый простой в реализации способ – большим пальцем по направлению к стене нажать на клавишу, другими пальцами ухватиться по бокам за образовавшийся выступ и, приложив небольшие усилия, потянуть клавишу к себе. Если человек боится не рассчитать силу и сломать деталь, можно воспользоваться любым плоским и твердым предметом, например, ножом, плоской отверткой. Однако предпочтительнее все делать вручную, поскольку вероятность поцарапать или повредить деталь сводится к минимуму.

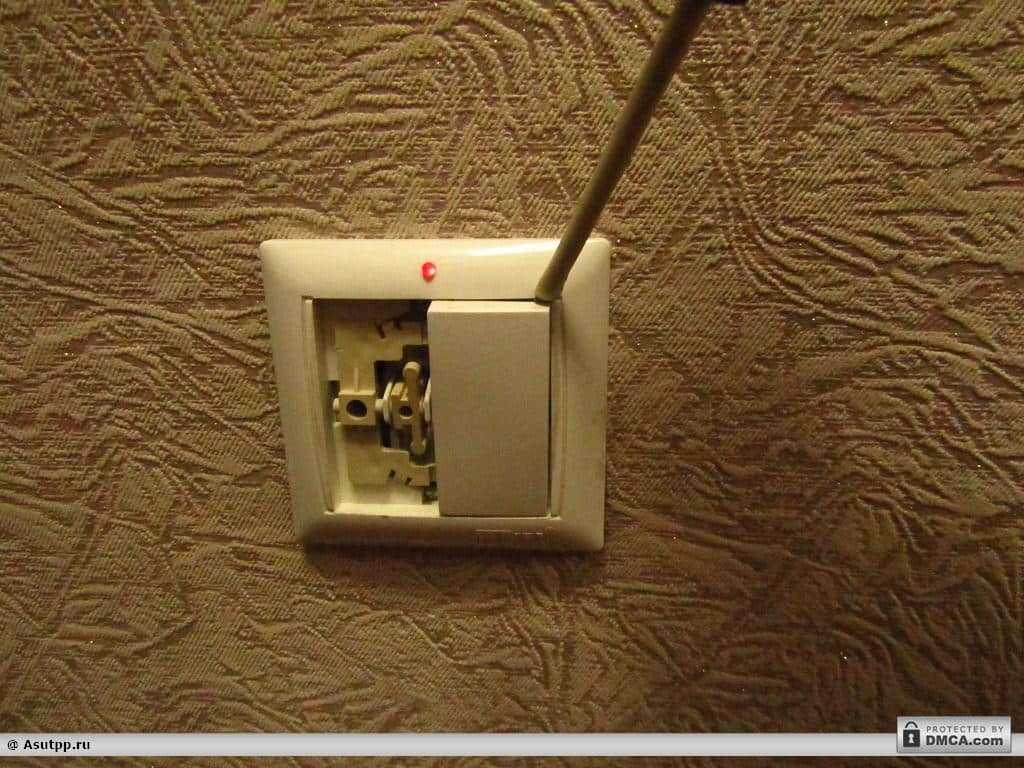

В двухклавишном или трехклавишном выключателе после снятия первого остальные удаляются аналогичным способом.

Инструменты для демонтажа

Если проблема все же в выключателе света, необходимо подготовить инструментарий для работы.

Понадобятся такие инструменты и материалы:

• отвертки (крестовая и плоская);
• плоскогубцы с заизолированными ручками;
• нож с пластмассовой ручкой;
• индикатор напряжения;
• изоляционная лента.

Внутри электротехнических конструкций бывает много пыли. Чтобы не испачкать предметы интерьера, рекомендуется отодвинуть их подальше от выключателя или накрыть полиэтиленовой пленкой.

Отключение электричества

До начала демонтажа выключателя нужно отключить электропитание в квартире или доме. Делается это в электрощите. Обычно щит расположен на лестничной клетке или внутри квартиры — у входной двери. Если нет уверенности в том, какой именно переключатель относится к тому или иному помещению, лучше выключить все имеющиеся. В противном случае велик риск поражения током.

Рычаг на автомате поворачивают в нижнее положение. Когда питание отключено, следует перепроверить наличие напряжение индикатором.

Демонтаж клавиши

Процесс снятия выключателя начинается с удаления клавиши. Без этого не удастся продолжить работу по демонтажу.

Демонтировать клавишу несложно, однако конкретные действия могут отличаться в зависимости от конструкции переключателя, поэтому следует внимательно изучить механизм конкретного устройства.

Наиболее простой метод удаления клавиши — потянуть ее к себе. Обычно этого достаточно, чтобы снять кнопку.

В некоторых моделях простое притягивание клавиши не поможет. Демонтаж в таких переключателях осуществляется за счет поддевания отверткой специальных разъемов, имеющихся на боковых частях устройства.

Демонтаж рамки

В ходе разборки выключателя понадобится удалить рамку. Среди наиболее распространенных видов рамок такие:

1. Винтовые. Обычно держатся на винтах. Снимаются с помощью отвертки.
2. Зажимные. Такие модели имеют особые зажимы. Чтобы вытащить рамку, достаточно отогнуть зажимы. Рекомендуется снимать стороны рамки поочередно, а не все сразу, чтобы не повредить конструкцию.

Разборка переключателя

Далее приступают к демонтажу корпуса переключателя. Для этого понадобится отвертка. Тип используемого инструмента зависит от конструктивных особенностей винтов на рамке.

Отключение проводки

На многих видах переключателей большая часть проводов держится за счет использования болтов. Чтобы отсоединить провода, нужно просто ослабить фиксацию проводов и потянуть выключатель в свою сторону.

На этом демонтаж переключателя завершен. Следует помнить последовательность произведенных операций: если внутренние механизмы в порядке (детали не расплавлены), устройство понадобится собрать в обратном порядке. Если найдены механические повреждения, нет смысла восстанавливать переключатель — проще отправиться в магазин и купить новый.

Это интересно: Требования к электропроводке в частном доме и квартире: полезно знать

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

• Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
• Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
• При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

Как снять выключатель со стены для замены или ремонта

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

Демонтаж выключателя

Порядок действий при демонтаже будет следующим:

Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.

Далее необходимо снять рамку. В различных видах электрофурнитуры она может крепиться по-разному — двумя болтиками, расположенными изнутри изделия, или специальными пазами. Во втором случае их легко можно разжать при помощи отвертки, в первом — просто открутить. Чаще в сборке выключателя используются плоские винты, но иногда можно встретить и крестообразные — для них понадобится соответствующая отвертка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

https://youtube.com/watch?v=FP3_fqpoNdQ

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте

При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления

Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Это интересно: Проходные выключатели или бистабильное реле

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

1. Снять клавишу и верхнюю крышку.
2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
4. Отключить напряжение в сети.
5. Промаркировать фазу изоляционной лентой либо другим способом.
6. Ослабить винты, удерживающие распорные лапки.
7. Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
3. Установить выключатель в подрозетник строго горизонтально без перекосов.
4. Зафиксировать устройство раздвижными лапками, затянув винты.
5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
6. Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
3. Разместить выключатель в подрозетнике.
4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
5. Убедиться что устройство работает корректно, подав питание.
6. Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

• молоток;
• зубило;
• шпатель;
• двухжильный провод длиной 10–15 см;
• немного шпатлевки или гипса;
• изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

1. Определить, в каком направлении проложен кабель в стене.
2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
3. Отрезать кусачками участок поврежденного кабеля.
4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
5. Туго скрутить защищенные провода между собой.
6. Плотно обмотать оголенные участки изоляционной лентой.
7. Утопить соединенный кабель в канал.
8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.
