Порядок монтажа электрики в квартире

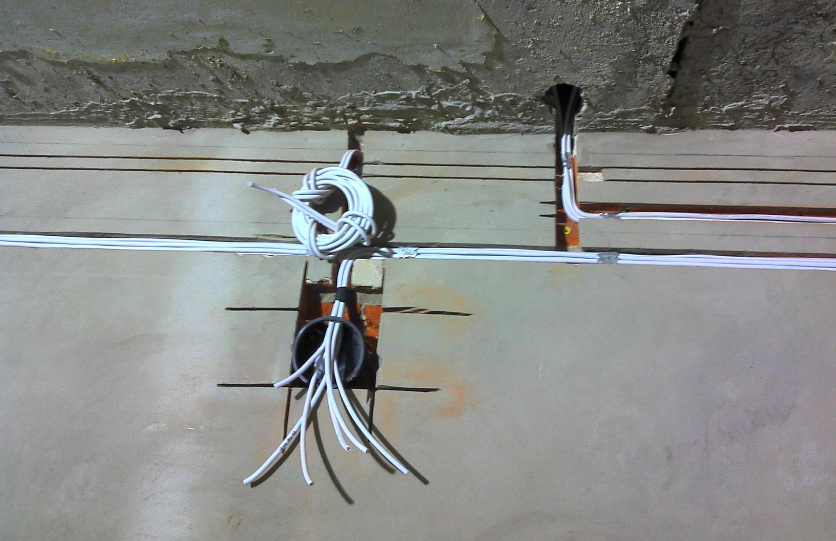

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

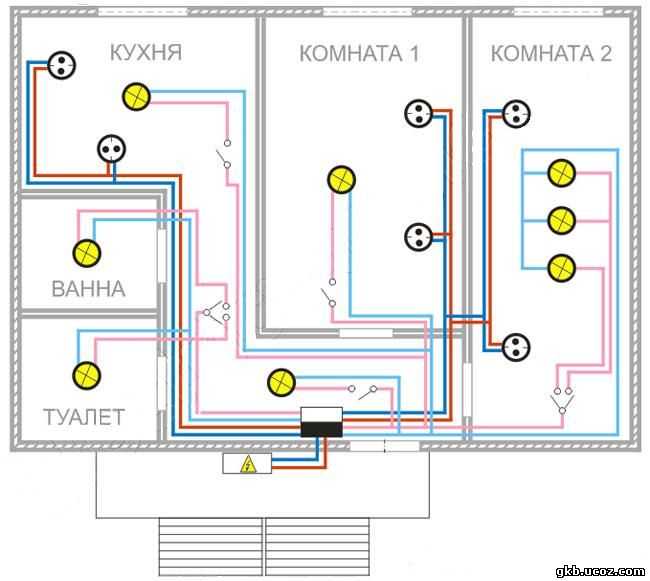

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.. Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

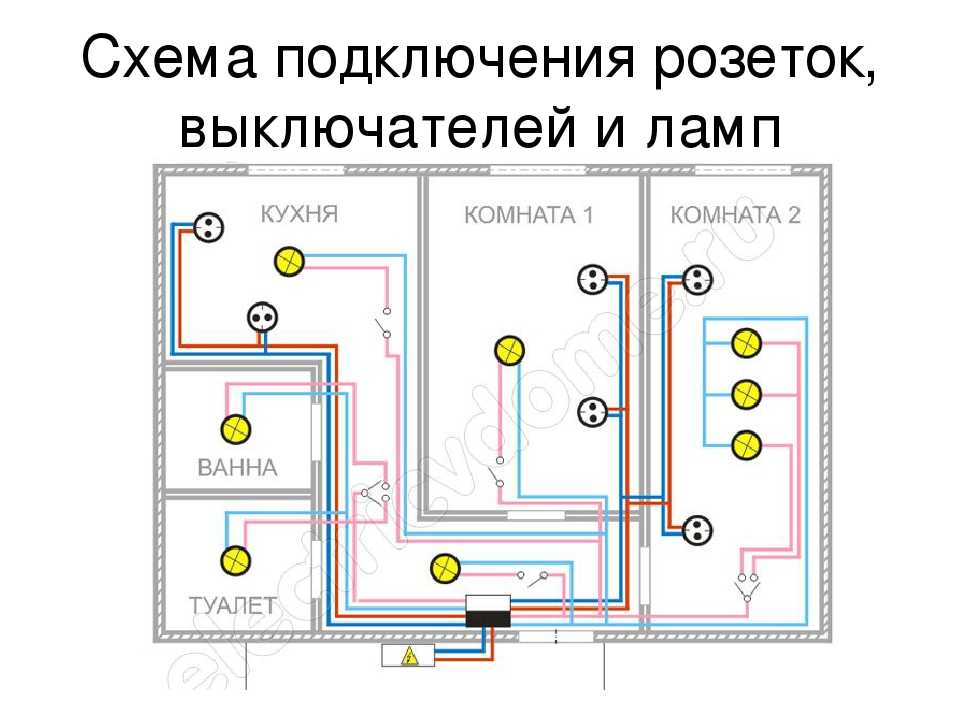

Стандартная схема для двухкомнатной квартиры

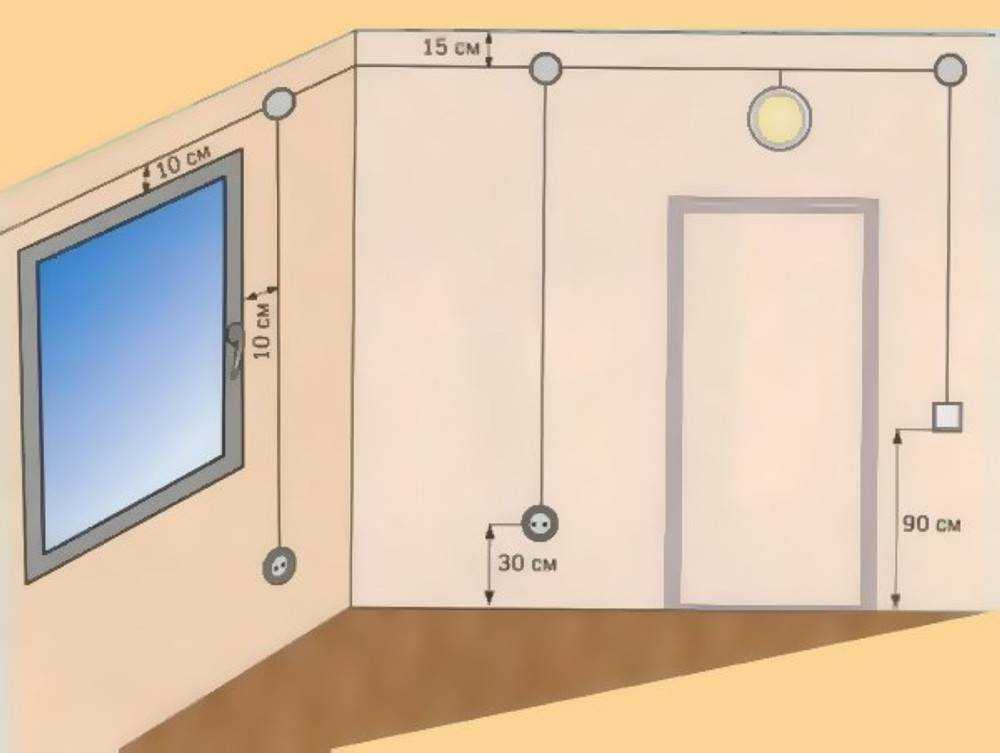

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Как самому сделать схему

Существует инструкция, как сделать проводку в доме, для этого надо соблюдать несколько простых правил и рекомендаций. Для составления схемы, можно сделать копию плана постройки и на нем отметить все точки подключения электрической фурнитуры и расположение проводов.

Советы и рекомендации по правильному распределению электрической нагрузки при создании схемы:

• Кабеля трассы должны проходить только по горизонтали и вертикали, это общепринятое правило всех электриков;
• Повороты провода производятся исключительно под углом 90 градусов;
• Во избежание механических повреждений, рекомендовано прокладывать кабель на расстоянии 20-25 см от потолка. Еще одним вариантом является прокладывание провода по полу, его закладывают в плинтус, такой способ удобный при демонтаже или ремонте.
• По умолчанию установка выключателей делается при входе, и располагаются со стороны дверной ручки. Высота установки от 80 см до 1.5 метра, зависимо от вашего желания и удобства.
• Рекомендовано устанавливать одну розетку на каждые 6 м квадратных. Но количество розеток в комнате диктуют, ваши индивидуальны потребности. Правильно делать отступ при монтаже от двери или окна 10 см.
• В каждом отдельном помещении обязательно ставится коробка распределитель.

Для проведения электрической проводки понадобятся некоторые инструменты, которыми вы будете делать борозду в стене, отверстия под розетки и выключатели, снимать изоляцию с проводов и другие действия.

Необходимые инструменты для монтажа проводки:

• Дрель с коронкой.
• Болгарка с диском по бетону.
• Тестер проверки электроприборов.
• Отвертка индикатор.
• Плоскогубцы и кусачки.
• Переноска.
• Стриппер для снятия изоляции или, в крайнем случае, нож.

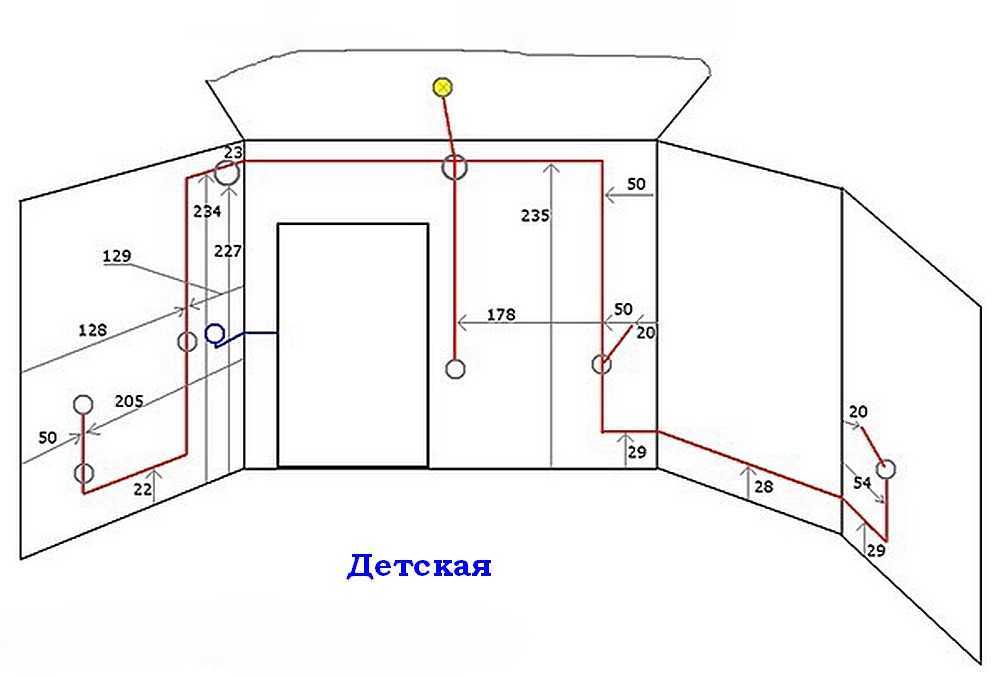

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

Итак:

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

Итак:

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.

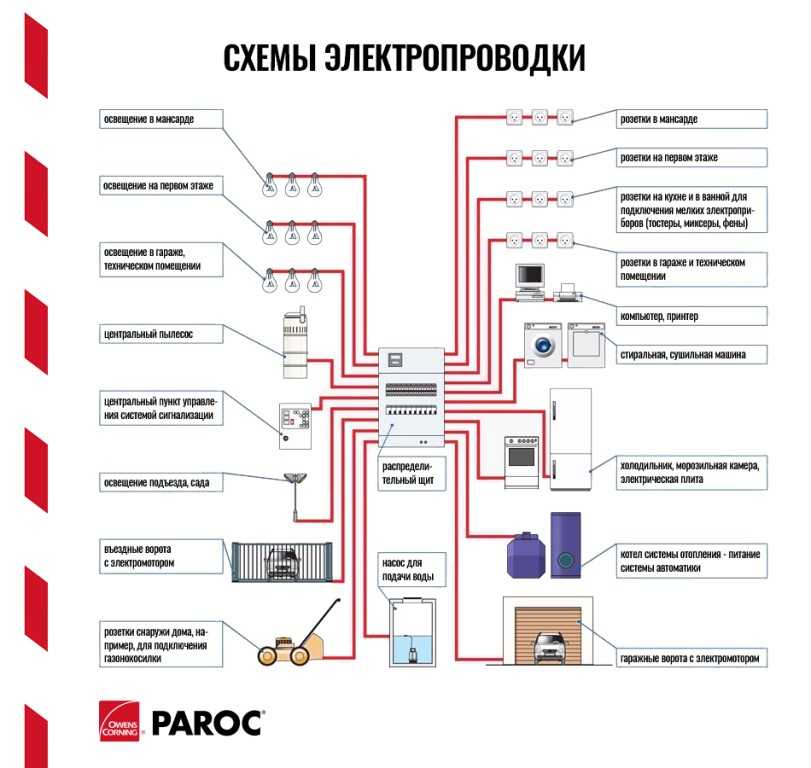

• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

https://youtube.com/watch?v=IvYrUS-IKTg

Вариант электроснабжения квартиры с двумя группами

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Разводка кабеля по комнатам

Электропроводка в квартире своими руками выполняется с помощью следующих инструментов и приборов: тестер, перфоратор, шуруповерт, шлицевые и крестовые отвертки, пассатижи. Для разметки удобно пользоваться лазерным уровнем.

Перед прокладкой новой сети необходимо найти и удалить старую.

Первый этап электромонтажа – разметка. К нему приступают после оштукатуривания стен, перед началом отделочных работ. Влажность воздуха в помещении не должны превышать 70%, температура – не менее 10 градусов. Маркером или карандашом на стене намечают места, по которым будет проходить сеть. Сразу необходимо указать расположение выключателей, соединительных коробок. Закончив разметку, приступают к монтажу. Его можно провести открытым или закрытым способом.

Второй этап – подготовка штробы. Скрытая электропроводка в доме своими руками потребует сделать штробы под кабель и отверстия под коробки. Их можно продолбить вручную (зубилом и молотком), инструментами (болгаркой, перфоратором, штроборезом). В домашних условиях обычно пользуются болгаркой или перфоратором. Штробление представляет собой трудоемкий, пыльный, грязный процесс. Обязательно пользуются защитой для глаз и органов дыхания. Канавку делают глубиной не более 20 мм, ширину выбирают так, чтобы поместить все провода. Отверстия под монтажные коробки делают при помощи перфоратора со специальной коронкой.

Разводка по потолку

Если проектом предусмотрена прокладка по потолку, ее можно реализовать тремя способами:

• Под навесной конструкцией. Если предполагается устройство навесного или натяжного потолка, то провести электропроводку в доме можно непосредственно по поверхности потолка. Ее крепят к перекрытию.
• Штроба. Для электролинии делают неглубокую канавку в плите. Этот вариант самый нежелательный.
• Плита перекрытия. Используют пустоты плит, из которых смонтирован панельный дом. Потребуется сделать два отверстия, через которые протянуть провод.

Подготовив канавки, начинают монтаж электропроводки своими руками. Первым делом на щитке устанавливают и подключают УЗО, автоматы. Сверху располагают нулевые клеммы, снизу – заземляющие, между ними устанавливают автоматы. Подсоединение к распределительному щитку должен выполнять специалист энергоснабжающей организации. При скрытой прокладке провод укладывают в канавку, закрепляют его скобами или алебастром.

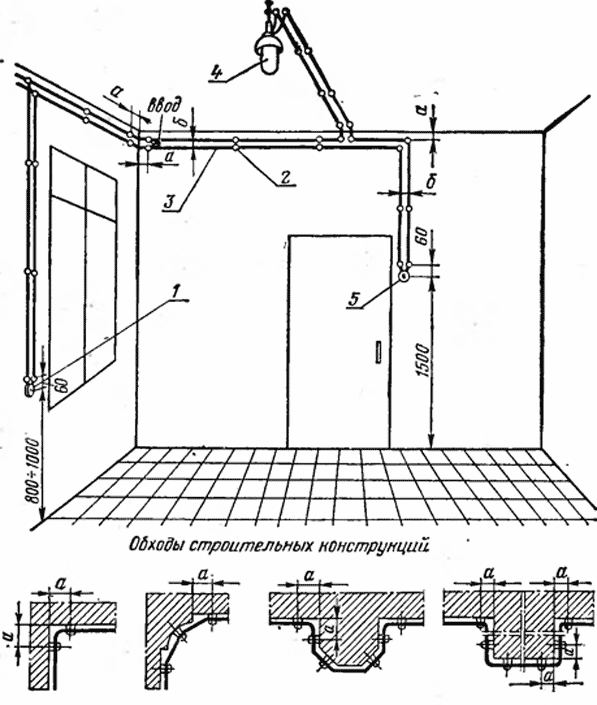

Открытая проводка

Электропроводка в каркасном доме своими руками чаще всего прокладывается открытым способом. Его преимущества:

• не требует трудоемкой подготовки;
• обеспечивает постоянный доступ ко всем элементам;
• позволяет без особых затрат заменить любой участок.

К минусам относят возможность повреждения, не особенно эстетичный вид. Чтобы обезопасить себя от возможных неполадок, для прокладки используют жесткий кабель с двойной или тройной защитной оболочкой. Его необходимо надежно закрепить к основанию. Обычно электропроводка в каркасном доме своими руками крепится электротехническими скобами. Если монтаж ведется проводом с обычной изоляцией, под ним прокладывают огнеупорный материал. Он должен выступать не менее чем на 1 см с каждой стороны.

Популярным вариантом открытой прокладки являются гофрированные трубы из металла или пластика. Они придают сети аккуратный вид, защищают ее от механического повреждения. Специальные клипсы обеспечат надежную фиксацию.

Советы по прокладке кабеля

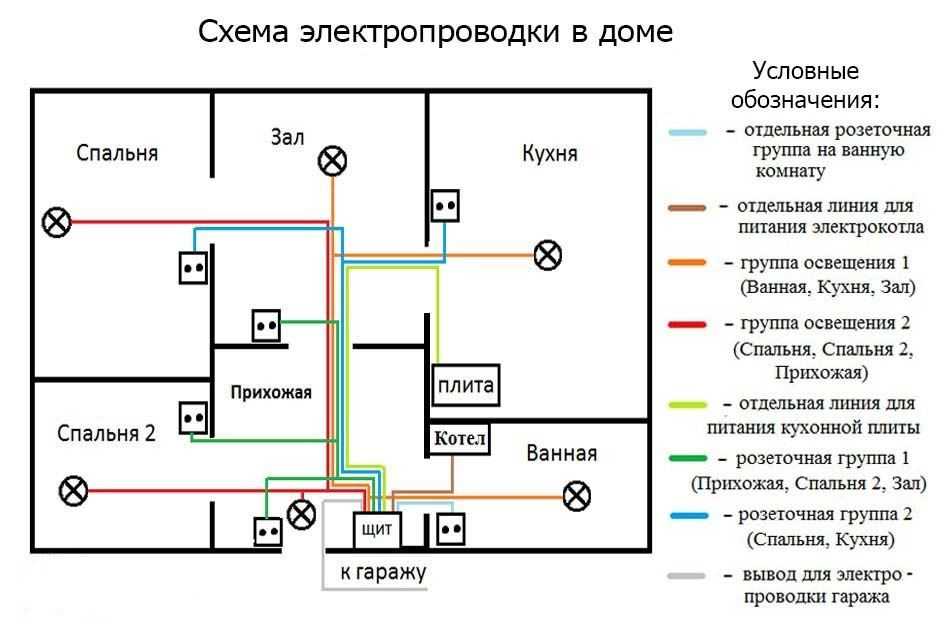

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:

Схема ввода 1 фазы с заземлением:

Схема с трёхфазным вводом 380/220В и заземлением:

Расчет сечения провода по мощности

Также в схеме проводки необходимо указать силу тока и материалы. Для проведения подсчета нужно пользоваться формулой I= P / U. Р здесь обозначает суммарную входную мощность всей техники, которая питается от сети, а U обозначает напряжение. Как показывает практика сила тока для обычного жилья не превышает 25 А. Исходя из этих данных необходимо подобрать материал для проведения проводки:

Таблица расчета сечения кабеля

• провод ВВГ-5*6 – пятижильный кабель с поперечным сечением 0.06 квадратных сантиметра, его используют для обустройства электропроводки в домах с трехфазным питанием, он соединяет электрощит в подъезде с основным щитом;
• провод ВВГ-2*66 – двухжильный кабель с сечением 0.025 квадратных сантиметра, его применяют для разводки сети в домах с двухфазным питанием, он идет от электрощита в подъезде к основному щиту;
• провод ВВГ-3*2.5 – трехжильный провод с поперечным сечением 0.025 квадратных сантиметра, он применяется для большей части проводки в квартире, такой кабель соединяет электрощит с распределительными коробками;
• провод ВВГ-3*1.5 – трехжильный кабель с поперечным сечением 0.015 квадратных сантиметра, он применяется для соединения распределительных коробок с осветительными приборами и розетками;
• провод ВВГ-3*4 – трехжильный кабель с поперечным сечением 0.04 квадратных сантиметра, он нужен для подключения электроплиты.

Процесс монтажа

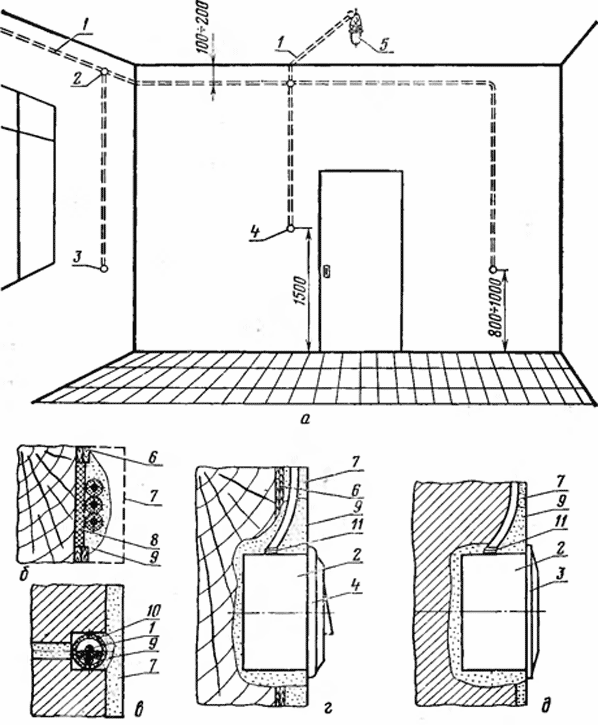

Штробы для проводки следует делать только в верхней части стен, так как разводка проходит по верхней части квартиры.

Но проводку можно проложить и по полу под стяжкой, и по потолку, чтобы скрыть провода за подвесной конструкцией. Для трехкомнатной квартиры последние два варианта – это экономичный выбор, поскольку позволяет сократить метраж кабеля и упростить работы.

Распределительные коробки также располагают вверху, ближе к входу в квартиру или комнату. Это исходит из тех соображений, что выключатель чаще всего монтируют возле двери, при входе, соответственно и протягивать коробку также легче.

Многоквартирные дома содержат в себе многослойную прокладку проводки. Именно такие слои следует разграничить в квартире слоем штукатурки для обеспечения должного уровня безопасности.

При возникновении возгорания, повреждён будет не целый комплекс, а только один канал, что значительно упрощает восстановительные работы.

При проведении любых видов монтажа руководствуйтесь правилом простоты и доступности. Независимо от того, вы мастер или дилетант, всегда должны уметь прочесть чертёж и выявить источник поломки в максимально короткое время.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы. Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

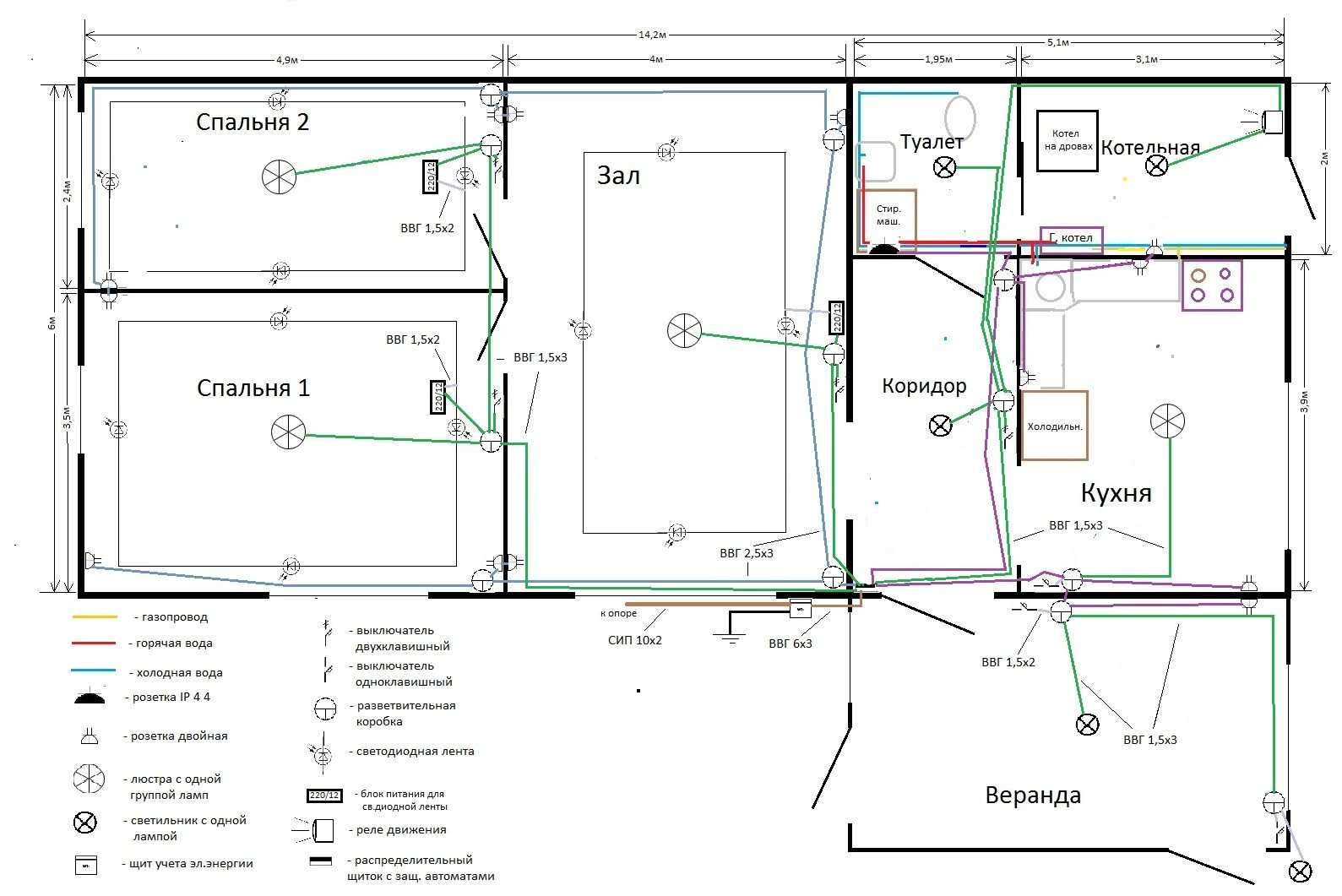

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок

Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:
Сколько линий нужно проводить для комнаты?

Ответ:
Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Заключение по теме

Итак, мы постарались ответить на вопрос, касающийся схемы разводки электрической сети внутри квартиры. Конечно, необходимо правильно провести определение групп потребителей, подсчитать их суммарную мощность. И как говорят специалисты, ничего сложного в этом нет, сделать все это можно самостоятельно, если есть определенные знания (школьная программа достаточна). Поэтому тем, кто спрашивает, как сделать разводку электропроводки своими руками, отвечаем, что учитывайте в основном мощность каждого прибора, который находится в комнате. Именно от этого показателя будет зависеть и сечение кабеля, и номинальный ток автомата.
