Как продиагностировать мультиметром конденсатор: общие рекомендации и принципы проведения измерений

Полярные и неполярные разновидности

Среди огромного количества конденсаторов, выделяют два основных типа: полярные (электролитические), неполярные. Как диэлектрик в этих устройствах применяют бумагу, стекло, воздух.

Особенности полярных конденсаторов

Название «полярные» говорит само за себя — они обладают полярностью и являются электролитическими. При включении их в схему, необходимо точное ее соблюдение — строго «+» к «+», а «-» к «-». Если проигнорировать это правило, работать элемент не только не будет, но может и взорваться. Электролит бывает жидким или твердым.

Диэлектриком здесь служит пропитанная электролитом бумага. Емкость элементов колеблется в пределах от 0,1 до 100 тысяч мкФ.

Когда происходит замыкание пластин, выходит тепло. Под его воздействием электролит испаряется, происходит взрыв.

Современные конденсаторы сверху имеют небольшое вдавливание и крестик. Толщина вдавленного участка меньше, чем остальной поверхности крышки. При взрыве его верхняя часть раскрывается наподобие розочки. По этой причине можно наблюдать на торцах корпуса неисправного элемента вспучивание.

Отличия неполярных конденсаторов

Неполярные пленочные элементы имеют диэлектрик в виде стекла, керамики. По сравнению с конденсаторами электролитическими, у них меньший самозаряд (ток утечки). Объясняется это тем, что у керамики сопротивление выше, чем у бумаги.

Все конденсаторы делят на детали общего назначения и специального, которые бывают:

  • Высоковольтными. Используют в высоковольтных приборах. Их выпускают в различных исполнениях. Существуют керамические, пленочные, масляные, вакуумные ВВ конденсаторы. От обычных деталей они значительно отличаются и доступ к ним ограничен.
  • Пусковыми. Применяют в электродвигателях для обеспечения их надежной работы. Они повышают стартовый момент двигателя, например, насосной станции или компрессора при запуске.
  • Импульсными. Предназначены для создания сильного скачка напряжения и его транзакции на принимающую панель прибора.
  • Дозиметрическими. Созданы для функционирования в цепях, где уровень токовых нагрузок небольшой. У них очень малый саморазряд, высокое сопротивление изоляции. Чаще всего это элементы фторопластовые.
  • Помехоподавляющими. Они смягчают электромагнитный фон в большой частотной вилке. Характеризуются незначительной собственной индуктивностью, что позволяет поднять резонансную частоту и расширить полосу сдерживаемых частот.

В процентном соотношении самое большое число выходов деталей из рабочего строя приходится на случаи, когда подают напряжение, превышающее нормативное. Ошибки в проектировании также могут стать причиной неисправности.

Если диэлектрик меняет свои свойства, при этом тоже возникает сбой в работе конденсатора. Это происходит, когда он вытекает, высыхает, растрескивается. Емкость при этом сразу меняется. Измерить ее можно только посредством измерительных приборов.

Как проверить конденсатор мультиметром на работоспособность не выпаивая: возможные поломки, пошаговая инструкция

Если взглянуть на статистику, то больше половины рекомендаций по ремонту оборудования связано с неисправностью такого элемента, как конденсатор. Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов.

При диагностике или ремонте различной техники может возникнуть следующий вопрос — как проверить конденсатор мультиметром на работоспособность? При этом внешний осмотр не во всех случаях позволяет определить функциональность конденсатора, поэтому требуется проверка прибором. Сегодня мы подробнее рассмотрим этот процесс, а также расскажем о принципе функционирования конденсаторов и распространенных причинах их неисправностей.

Как проверить конденсатор мультиметром

В данном материале я расскажу, как можно проверить исправность конденсатора с применением мультиметра. Итак, давайте приступим.

Определяем полярный или неполярный конденсатор

Существуют две разновидности конденсаторов: полярный и неполярный. К полярным конденсаторам относятся в основном электролитические и у них есть плюс и минус.

Подобные конденсаторы крайне чувствительны к полярности. Если вы ее перепутаете и впаяете такой элемент наоборот, то при первом же включении конденсатор просто выйдет из строя. И если вы установили современный конденсатор с так называемыми насечками,

то он просто вздуется и раскроется по этим насечкам, которые как раз и предназначены для того, чтобы предотвратить взрыв. Если же был впаян старый советский электролитический конденсатор, то тут есть вероятность взрыва

Так что будьте внимательны и всегда обращайте внимание на полярность изделия

Кстати, определить ее легко. На полярных конденсаторах минусовая ножка выделяется черной птичкой или светлой полосой, например, как здесь:

К чему это я все рассказываю? К тому, что при проверке нам тоже важна полярность или неполярность конденсатора.

Итак, с полярностью понятно, давайте теперь разберемся, как проверять конденсатор. Вспоминаем главное свойство конденсаторов. Оно заключено в том, что он пропускает постоянный ток только в первые секунды времени (пока идет заряд конденсатора) и как только конденсатор набрал свою емкость, ток перестает течь.

Важно. Для проверки мультиметром подойдут конденсаторы емкостью от 0,25 мкФ

Приступаем к проверке полярного конденсатора

Итак, сегодня мы будем проверять этот конденсатор:

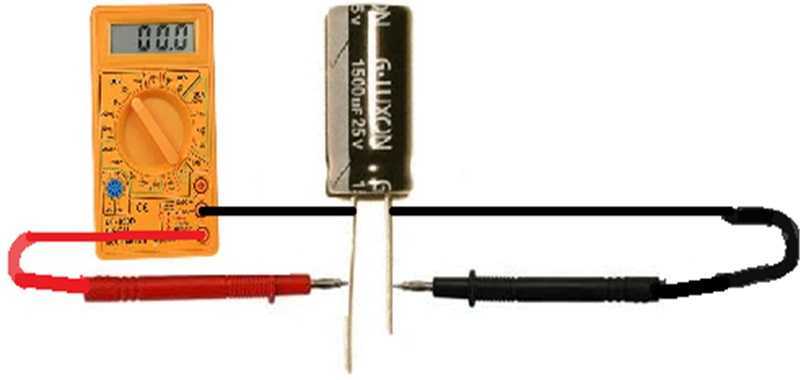

Берем мультиметр, выставляем на приборе прозвонку или же измерение сопротивления. Так как в таком режиме измерительный прибор выдает постоянное напряжение, то прислонив щупы и строго соблюдая полярность (черный щуп на минус, а красный на плюс), мы начнем заряжать наш испытуемый конденсатор.

Поэтому вначале на приборе будет минимальное значение сопротивления, которое будет расти по мере зарядки конденсатора, и в конце концов на приборе загорится «1». Это значит, что достигнут предел измерения на вашем мультиметре.

Если же прислонив щупы к выводам конденсатора вы на дисплее обнаружили нули и стоит писк, значит в конденсаторе было короткое замыкание и он пробит. Если же сразу увидели «1», то значит внутри конденсатора обрыв.

Данное изделие признается неисправным и поэтому его нужно выкинуть.

Проверяем неполярный конденсатор

В таком варианте проверка будет предельно проста. На мультиметре выставляем измерение сопротивления на Мегомы и прислоняем щупы к выводам конденсатора, при этом полярность не играет никакой роли. И если на дисплее вы увидите сопротивление менее двух МегаОм, то данный конденсатор негоден, его также следует выкинуть.

Если же в вашем приборе присутствует следующий разъем,

То проверка конденсаторов упрощается в разы, вы просто вставляете концы в разъем и видите емкость конденсатора.

Заключение

Это все, что я хотел вам рассказать о проверке конденсатора с применением мультиметра. Если статья была вам интересна и полезна, то оцените ее пальцем вверх

Спасибо за ваше внимание!

Проверка вольтметром

Если под рукой не оказалось тестера, проверить работоспособность элемента можно с помощью другого электроизмерительного прибора – вольтметра.

Рекомендуется, но не обязательно, отсоединять деталь от электрической цепи – можно проверить все и на плате, отсоединив только один контакт.
Теперь нужно зарядить конденсатор под напряжением ниже номинала. К примеру, для 25V-ного конденсатора подойдет 9V, а для 600V-ного – 400V. Подсоедините прибор и дайте несколько секунд для зарядки. Во избежание порчи во время зарядки следует проверить полярность выводов и клемм. Время зарядки зависит от разности номинала и питающего напряжения. Так, высоковольтный конденсатор можно зарядить только с помощью мощного прибора, превышающего эту величину.
Через некоторое время конденсатор необходимо подключить к вольтметру и замерить напряжение. Для определения исправности надо зафиксировать начальный показатель – если он приблизительно равен или чуть ниже номинала, то элемент исправен. Значительно меньшее напряжение говорит о том, что конденсатор быстро теряет заряд и уже не может выполнять свою задачу (в среднем обычный конденсатор должен удерживать номинальный заряд на протяжении не менее получаса)

После подключения через вольтметр радиоэлемент начнет разряжаться, поэтому важно записать напряжение, показанное сразу после подключения.

Определение параметров

Самостоятельно проверить элемент на работоспособность очень просто. Современные мультиметры и тестеры имеют для этого соответствующую функцию. Главным параметром при проверке будет соответствие заявленной и фактической емкости, а также пропускная способность радиодетали. Проводить проверку можно как на самой плате, так и произведя демонтаж детали с печатной платы.

Проверка емкости

Часто конденсаторы, — особенно старые — имеют нечеткое обозначение емкости на своем корпусе. Для того чтобы узнать емкость рабочего устройства, необходимо воспользоваться мультиметром, который имеет функцию замера емкости. Современные мультиметры имеют измерительный диапазон от 20 nF до 200 mF. Чтобы определить емкость не маркированного конденсатора, придется тестировать его в 5 режимах: 20 nF, 200 nF, 2 mF, 20 mF, 200 mF. Также придется учесть полярность, если элемент является полярным. Перед измерением необходимо выпаять конденсатор с цепи.

Полученное значение является номиналом емкости.

Определение полярности

Для определения полярности можно провести визуальный осмотр корпуса. Определение «+»:

Минус определяется также визуально:

Современные конденсаторы имеют различный цвет корпуса. На корпусах черного или синего цвета минус обозначается как полоса серебряного цвета или синяя стрелочка. SMD элементы имеют обозначение синей или черной полосой. Часто на них «+» сторона имеет выпуклость, а минус просто ровный на конце. Новые конденсаторы, еще до своего монтажа, имеют плюсовую ножку, которая гораздо длиннее минусовой.

Проверка на пробой и обрыв

Одна из причин выхода из строя конденсатора — это пробой диэлектрического слоя или обрыв внутреннего контакта. Любая его проверка мультиметром начинается с диагностики именно этих неисправностей из-за того, что они наиболее часто встречаются.

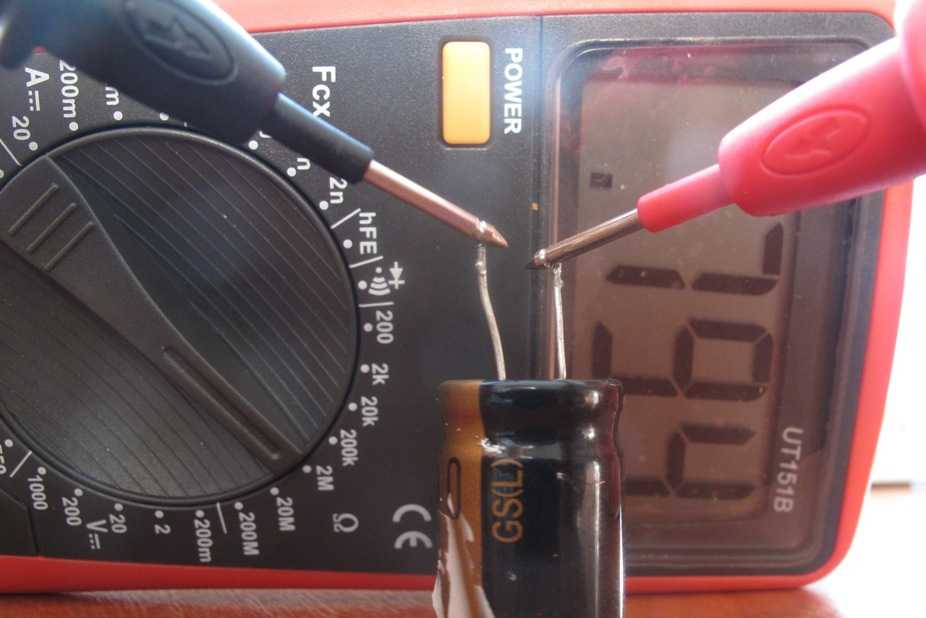

На мультиметре выставляется режим измерения сопротивления с максимальным значением. К контактам выпаянного и разряженного радиоэлемента с соблюдением полярности прикладываются щупы мультиметра.

Первое появившееся значение сопротивления должно начать расти и в итоге, через несколько секунд, показать бесконечное значение. На экране мультиметра бесконечно большое сопротивление показывается символом «1».

Если сразу же появилась цифра «1», значит есть обрыв внутри конденсатора. Если значение не растет, а на индикаторе горит цифра «0», значит есть пробой диэлектрика. В этом случае тестируемая радиодеталь работает в роли обыкновенного проводника и может шунтировать часть элементов платы.

Владельцы старых, но надежных стрелочных электроизмерительных приборов иногда озадачены вопросом, как прозвонить конденсатор мультиметром аналогового типа. Ответ простой: по той же схеме, что и цифровым мультиметром. Вместо цифр на экране будет бегать по шкале стрелка — вот и вся разница.

Маркировка

Существует три основных параметра, характеризующие конденсатор: показатель номинальной емкости, допуска и штатного напряжения. В большинстве случаев применяется два метода маркировки – буквенно-числовой и числовой.

В первом случае буква обозначает величину емкости (μ, nF, pF) и играет роль десятичной запятой. Например, если неполярный конденсатор имеет маркировку 1 μ, значит это деталь с емкостью 1 мкф, а надпись 3μ3 – 3,3 мкФ.

Для обозначения допуска может использоваться буквенная кодировка, ее расшифровка представлена на рисунке 8.


Рисунок 8. Расшифровка буквенной маркировки допуска

Рабочее напряжение емкости также может обозначаться буквенным кодом, ниже приведена его раскодировка.


Таблица: расшифровка буквенной маркировки допустимого напряжения

Емкости небольшого размера, например, в SMD исполнении принято маркировать трехзначным цифровым кодом.


Трехзначный цифровой код параметра емкость

Чтобы не запоминать все значения таблицы, воспользуйтесь следующим правилом расшифровки: значения приводятся в пикофарадах, первое и второе значение – мантисса, третье – степень с основанием 10. Например, надпись 331 будет означать 330 пФ (33*10).

Как проверить элемент без выпаивания?

Для того, чтобы провести тестирование компонента без демонтажа, понадобится использовать специальный прибор. Его отличительной особенностью является минимальный уровень напряжения на клеммах, что не позволит нанести вред другим компонентам цепочки.

Тем не менее, не у каждого мастера имеется подобное оборудования, поэтому соорудить его можно даже из стандартного мультиметра, если подключить его через специальную приставку. Схематическое строение приставок можно обнаружить на просторах интернета.

Таблица №1. Другие методы проверки компонента без выпаивания.

голоса

Рейтинг статьи

Как проверить конденсатор на работоспособность

Проверка конденсатора на короткое замыкание мультиметром. Для этого измерительный прибор переводится в режим измерения сопротивления и щупы прикладываются к ножкам элемента. Измерительный прибор должен показать бесконечное сопротивление (исправный конденсатор имеет большое сопротивление постоянному току), а если он не исправен — прибор покажет низкое сопротивление.

Проверка конденсатора на отсутствие обрыва, при котором один из электродов теряет соединение с обкладкой и емкость такого конденсатора становится равной нулю. Конденсатор с внутренним обрывом не будет внешне отличается от исправного элемента. Суть диагностики на обрыв состоит в том, чтобы уловить тестером признаки наличия хоть какого-то значения ёмкости у проверяемого конденсатора.

Как проверить конденсатор не выпаивая на плате

Часто при внешнем визуальном осмотре печатной платы, достаточно одного взгляда для определения вышедшего из строя конденсатора, не выпаивая его из платы. Если элемент имеет явные механические повреждения — незначительные вздутия, трещины, вмятины или изменение цвета, то проверять компоненты на плате какими-то приборами не имеет смысла. Такой «кондёр» подлежит обязательной замене.

При подозрении на отсутствие работоспособности у конденсатора, следует к нужному конденсатору параллельно припаять заведомо исправный элемент одинакового номинала. Данный вариант проверки конденсатора на плате без выпаивания, подходит только для схем с малым напряжением. Некоторые производители тестеров заверяют, что их приборы способны проверить конденсатор не выпаивая его с платы.

Как проверить конденсатор мультиметром не выпаивая

Не возможно однозначно ответить, как проверить конденсатор мультиметром не выпаивая. Схемы всегда состоят из множества элементов, которые соединены между собой различными способами, поэтому все зависит от схемы, в которой стоит подозрительный конденсатор. Например, элементы на плате могут быть соединены параллельно между собой и тогда тестер при проверке покажет их общую емкость.

В другом случае к электролитическому конденсатору в схеме может быть установлен параллельно керамический. При этом невозможно будет никаким образом прозвонить конденсатор мультиметром. При параллельном соединении конденсатора и катушки индуктивности, прозвон «кондёра» на плате покажет короткое замыкание. То есть, проверка конденсатора тестером без выпаивания из платы невозможна.

Как проверить конденсатор без мультиметра

Если у вас под рукой нет измерительных приборов, то можно к батарейке подключить лампочку через конденсатор. Лампочка при этом гореть не должна из за большого сопротивления компонентов. Если лампочка горит постоянно, то конденсатор неисправен — элемент имеет короткое замыкание на обкладках. Хотя, лампочка может вспыхнуть на короткое время, если емкость достаточно большая.

Особенности проверки конденсаторов разных типов

Существует множество типов радиодеталей, которые отличаются материалом диэлектрика, пластин, видом электролита, поэтому они имеют разные способы диагностики рабочего состояния.

Для проверки годности керамического конденсатора задают наибольший предел измерения омметра. Признаком исправности будет измеренное сопротивление не менее 2 МОм. При других значениях деталь меняют.

Для испытания танталового конденсатора выбирают наибольший предел измерения в омах. При сопротивлении равном 0 его меняют. Перед проверкой электролитического конденсатора большой ёмкости и высокого напряжения необходима максимальная разрядка. Остаточное напряжение испортит прибор.

SMD конденсаторы неполярные, поэтому их проверяют как керамические, определяя годность в режиме омметра.

У плёночного конденсатора с коротким замыканием показание будет равно 0. При внутреннем обрыве аналоговый мультиметр покажет бесконечность, цифровой – 1.

Проверка без выпаивания

Исследовать радиодеталь не выпаивая, нельзя, показание будет неверным от влияния других элементов схемы.Вносит погрешность в измерение соседство трансформаторов, индуктивности, предохранителей. Параллельное или последовательное соединение их будет увеличивать или уменьшать итог тестирования. Для правильной оценки состояния конденсатор выпаивают.

Без выпаивания можно приблизительно определить работу участка схемы. Для этого прикасаются щупами к ножкам детали и измеряют сопротивление. Если показание увеличивается, затем уменьшается — деталь исправна.

Необходимо помнить, что контроль конденсаторов возможен только до максимальной величины 200 мкФ. Электроизмерительные приборы не измеряют большие параметры. При значении менее 0,25 мкФ конденсаторы проверяют только на короткое замыкание.

Что такое конденсатор, виды конденсаторов и их применение

Как измерить ёмкость конденсатора мультиметром?

Что такое электрическая ёмкость, в чём измеряется и от чего зависит

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Проверка электродвигателей разного вида с помощью мультиметра

Что такое конденсатор, где применяется и для чего нужен

Как проверить конденсатор мультиметром

Промышленность выпускает несколько видов проверочного оборудования для измерения электрических параметров. Цифровые более удобны для измерений и дают точные показания. Стрелочные предпочитают за визуальное движение стрелки.

Если кондер с виду абсолютно цел, проверить его без приборов невозможно. Осуществлять проверку лучше с выпаиванием из схемы. Так показатели считываются точнее. Простые детали редко выходят из строя. Зачастую механически повреждаются диэлектрики. Основная характеристика при проверке — пропуск только переменного тока. Постоянный проходит исключительно в самом начале в течение короткого промежутка времени. Сопротивление детали зависит от существующей емкости.

Предпосылка проверки полярного электролитического конденсатора мультиметром на работоспособность — емкость более 0,25 мкФ. Пошаговая инструкция проверки:

  1. Разряжают элемент. Для этого металлическим предметом закорачиваются его ножки. Замыкание характеризуется появлением искры и звука.
  2. Переключатель мультиметра ставится на значение сопротивления.
  3. Прикасаются щупами к ножкам конденсатора с учетом полярности. Красным к плюсовой ножке, черным тыкаем в минусовую. Это необходимо только при работе с полярным устройством.

Конденсатор начинает заряжаться при подключении щупов. Сопротивление растет до максимума. Если при щупов мультиметр запищит при нулевом значении, значит произошло короткое замыкание. Если сразу на циферблате высвечивается значение 1, то в элементе внутренний обрыв. Такие кондеры считаются неисправными — замыкание и обрыв внутри элемента неустранимы.

Если значение 1 появилось спустя некоторое время, элемент считается исправным.

Проверить неполярный конденсатор еще проще. На мультиметре выставляем измерение на мегаомы. После касания щупами смотрим на показания. Если они окажутся менее 2Мом — деталь неисправна. Более — исправна. Полярность соблюдать ни к чему.

Электролитический

Как следует из названия, электролитические кондеры в алюминиевом корпусе наполнены электролитом между обкладками. Габариты самые разные — от миллиметров до десятков дециметров. Технические характеристики могут превышать таковые у неполярных на 3 порядка и достигать больших величин — единиц mF.

В электролитических моделях появляется дополнительный дефект, связанный с ЭПС (эквивалентным последовательным сопротивлением). Этот показатель еще обозначают аббревиатурой ESR. Такие конденсаторы в схемах с высокими частотами отфильтровывают несущий сигнал от паразитных. Но возможно подавление ЭМП, сильно снижая уровень и играя роль резистора. Это ведет к перегреву конструкции детали.

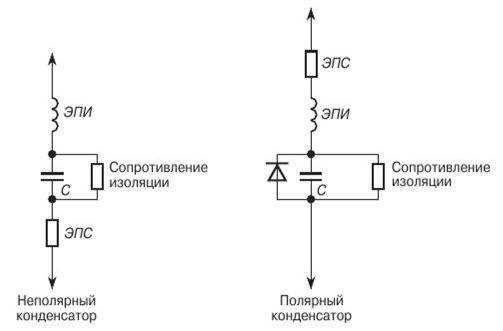

Из чего складывается ESR:

  • сопротивление обкладок, выводов, узлов соединения;
  • неоднородность диэлектриков, влага, паразитные примеси;
  • сопротивление электролита за счет изменения химических параметров при нагреве, хранении, высыхании.

В сложных схемах показатель ЭПС особенно важен, но измеряется только специальными приборами. Некоторые мастера самостоятельно их изготавливают и используют в связке с обычными мультиметрами.

Керамический

Сначала осматриваем устройство визуально. Особенно внимательно, если в схеме использованы детали, бывшие в употреблении. Но и новые керамические материалы могут быть бракованными. Сразу заметны кондеры с пробоем — потемневшие, вздутые, прогоревшие, с растресканным корпусом. Такие электродетали однозначно выбраковываются даже без инструментальной проверки — ясно, что они неработоспособны или не выдают назначенных параметров. Лучше озаботиться поиском причин пробоев. Даже новые экземпляры с трещиной в корпусе являются «миной замедленного действия».

Пленочный

Пленочные устройства применяются в цепях постоянного тока, фильтрах, стандартных резонансных схемах. Основные неисправности устройств с малой мощностью:

  • снижение рабочих показателей в результате иссыхания;
  • увеличение параметров тока утечки;
  • повышение активных потерь внутри цепи;
  • замыкание на обкладках;
  • потеря контакта;
  • обрыв проводника.

Измерить емкость конденсатора возможно в режиме тестирования. Стрелочные модели реагируют отклонением стрелки со скачком и возвратом к нулю. При небольшом отклонении стрелки диагностируют утечку тока при малой емкости.

Малая эффективность с низким уровнем мощности при большом токе утечки мешает широкому применению данных конденсаторов и не позволяет его потенциалу полностью раскрыться. Поэтому использование этого вида кондеров нецелесообразно.

Проверка мультиметром

При помощи мультиметра проверяют два параметра конденсатора: внутреннее сопротивление и емкость.

Внутреннее сопротивление (проверка на пробой и обрыв цепи)

Мультиметр переводят в режим измерения сопротивления путем установки переключателя в сектор «Ω» на верхнюю позицию — у разных моделей это 2 или 20 МОм.

Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:

  • вначале мультиметр показывает низкое сопротивление — конденсатор заряжается подаваемым на щупы напряжением;
  • по мере увеличения заряда в конденсаторе, сопротивление постепенно возрастает и в конце концов достигает очень высокой величины: на дисплее — значение свыше 2 МОм или «1» (символ бесконечности).

Иное поведение прибора свидетельствует о неисправности элемента, когда сопротивление:

  1. оказалось ниже 2 МОм: конденсатор пробит (появилась проводимость в диэлектрике между обкладками);
  2. сразу стало бесконечно большим: обрыв вывода.

Конденсаторы делятся на два типа: полярные и неполярные. Первые чувствительны к полярности измерений и если ее перепутать, подав на «минусовый» вывод положительный потенциал, а на «плюсовой» — отрицательный, выходят из строя. «Минусовый» вывод распознают по отметке в виде «птички» на корпусе конденсатора.

В мультиметре потенциалы распределяются так:

  • порт «COM» — отрицательный: по негласному правилу сюда включают черный щуп;
  • порт «V/ Ω» — положительный: принято включать красный щуп.

При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более.

При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:

  • замеряют сопротивление исправного конденсатора;
  • то же самое выполняют для исследуемого элемента;
  • сравнивают скорость изменения показаний на мультиметре.

Для этого метода более подходит аналоговый (стрелочный) тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.

Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра.

Способ разряда зависит от емкости:

  • малая (низкое напряжение): закорачивают выводы отверткой;
  • большая (высокое напряжение): замыкают выводы резистором сопротивлением 10 кОм.

Резистор удерживают инструментом с изолированными ручками.

Емкость

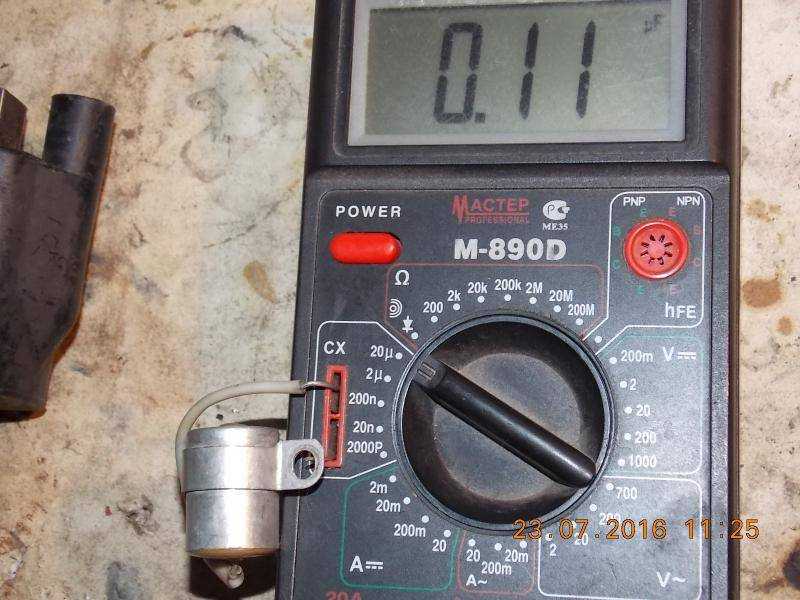

Измерение емкости возможно при наличии в мультиметре специальной функции. У таких приборов на лицевой панели имеется сектор «CX».

Конденсатор подключается двумя способами:

  1. у некоторых моделей имеются разъемы для щупов с пометкой «CX»;
  2. у других в сектор «CX» выведены две контактные площадки с пометками «+» и «-».

При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости. Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности.

Мультиметр

Переключатель должен быть установлен в секторе «CX» на позиции с ближайшим большим значением по отношению к ожидаемой емкости. Обычно в секторе имеется 5 позиций со данными от 20 нФ до 200 мкФ.

Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром.

При отсутствии функции определения емкости, конденсатор проверяют так:

  1. Заряжают его от источника постоянного тока. Напряжение источника — примерно вдвое меньше напряжения конденсатора. Для элемента на 25 В достаточно источника на 9 – 12 В.
  2. Выждав несколько секунд, чего обычно достаточно для полной зарядки, радиодеталь отключают от питания и мультиметром замеряют напряжение на ее выводах.

Измеритель настраивается следующим образом:

  • черный щуп включен в порт «COM»;
  • красный — в порт «V/Ω»;
  • переключатель: в сектор измерения постоянного напряжения («DCV» или «V-») на позицию с ближайшим большим значением относительно ожидаемого напряжения конденсатора.

Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

Ход проверки

Для начала следует провести внешний осмотр радиоэлемента, не выпаивая его из платы. О неисправности или выходе из строя могут говорить вздутие корпуса, изменение его окраски, признаки температурного воздействия (потемнение платы, дорожки отходят от поверхности и т.п.). Если электролитический раствор протекает наружу, снизу в месте крепления к плате должны остаться характерные подтеки

Для проверки фиксации на плате можно осторожно взять элемент и несильно покачать из стороны в сторону. Если одна из ножек оборвана, это сразу будет понятно по свободному ходу.

Взорвавшиеся на плате конденсаторы и сработавший «защитный надрез»

Но бывает и так

Закоротим выводы и попробуем прозвонить элемент тестером. Если прибор показывает минимальное сопротивление, конденсатор исправен и начал заряжаться постоянным током. Во время этого процесса показатель сопротивления будет расти до предельного значения или бесконечности. Поведение показателей имеет значение – стрелка аналогового тестера должна перемещаться медленно без скачков. О том, что работоспособность нарушена, говорят следующие факторы:

  • При подключении клемм, тестер сразу показывает бесконечность. Это говорит об обрыве в конденсаторе.
  • Мультиметр показывает на ноль и издает звуковой сигнал – значит произошло короткое замыкание или пробой.

В обоих случаях исправность элементов уже не восстановить и их следует выбросить.

Для того чтобы проверить, работает ли неполярный конденсатор, необходимо выбрать на мультиметре предел для измерения в мегаомах и прикоснуться контактами прибора к выводам – исправный элемент не показывает сопротивлния выше 2 мОм. Стоит помнить, что проверка элемента мультиметром на короткое замыкание, не поддерживается большинством современных приборов, если номинальный заряд радиоэлемента ниже 0,25 мкФ.

Проверка конденсатора мультиметром

Существует много разных видов неисправностей конденсаторов. Электрический пробой, вызванный повышенным напряжением, замыкание участка цепи, обрыв из-за механических воздействий, утечка, которая обусловлена изменением сопротивления между обкладками. При всех этих обстоятельствах конденсатор теряет свою ёмкость. В электролитических устройствах причиной этого может быть изменение свойств электролита, его высыхание. Причиной любой неисправности может быть и производственный брак.

Проверка конденсатора начинается с визуальной оценки его внешнего вида. Существуют наружные признаки электрического пробоя, например, потемнение, вздутие, прогорание или растрескивание керамического корпуса.

Подготовительные работы

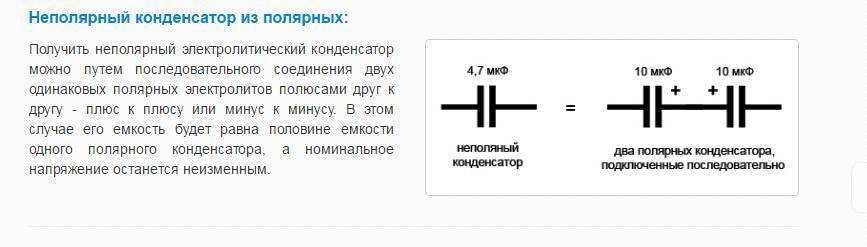

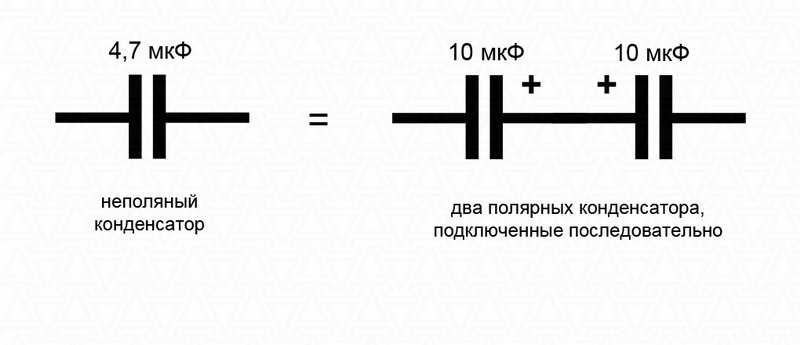

К подготовительным работам можно отнести две обязательные процедуры: конденсатор нужно разрядить, а если он установлен на плате – то необходимо его выпаять. Ещё нужно определить, относится ли данный экземпляр к полярным или неполярным. Знак «-» обозначен на корпусе рядом с соответствующим выводом. Полярность надо соблюдать при всех операциях. В неполярном конденсаторе соблюдать плюс и минус не обязательно.

Если внешних повреждений не обнаружено, то дальнейшие проверки ведутся с применением мультиметра.

Разрядка конденсатора

Конденсатор предназначен для накопления электрического заряда. Все измерения надо проводить с разряженным изделием. Простейший и надёжный вариант разрядки – замыкание его выводов отвёрткой до появления искры

Но если схема работает под высоким напряжением, то следует соблюдать осторожность. Руки должны быть в резиновых перчатках, а глаза защищены очками

Далее можно производить «прозвонку».

Подключения прибора к полярному и неполярному конденсатору

Если конденсатор полярный, то плюсовой щуп измерительного прибора всегда подключается к плюсу конденсатора. Для неполярного это правило можно не соблюдать.

Watch this video on YouTube

Процедура измерения параметров конденсатора и оценка результата

Переключатель мультиметра надо ставить в положение, соответствующее выполняемой процедуре.

Сопротивление

Конденсатор должен быть выпаян из схемы, чтобы другие элементы не влияли на результат проверки. Для выполнения этого замера переключатель устанавливается в режим омметра. Если конденсатор неполярный, то на шкале мультиметра выбирается значение 2 МОм. Если проверяется полярный, то устанавливается 200 Ом. Если конденсатор исправный, то на дисплее появится возрастающее от нуля до единицы число. Если сразу высветится «0», то это означает, что внутри компонента короткое замыкание,  если же «1», то это означает внутренний обрыв. При неполярном конденсаторе на обрыв указывает цифра «2».

Если используется аналоговый тестер, то плавное перемещение стрелки гальванометра от 0 к верхнему пределу свидетельствует об исправности радиодетали.

При отсутствии мультиметра можно использовать «прозвонку», собранную из светодиода и батарейки. Проверять конденсатор в режиме омметра можно только для элементов с ёмкостью выше 0,25 мкФ. Если номиналы меньше, то следует применять специальные LC-метры.

Ёмкость

Для измерения ёмкости мультиметр должен обладать этой функцией. Её имеют модели: M890D, AM-1083, DT9205A, UT139C и т.д. Конденсатор вставляется своими ножками в специальное гнездо. При измерении сравнивается результат, высветившийся на дисплее прибора и значение, написанное на корпусе детали. При расхождении, превышающем 20%, конденсатор считается неработоспособным.

ФОТО: electrongrad.ruПроверка ёмкости специальным мультиметром

Напряжение

Работоспособность конденсатора можно проверить через режим проверки напряжения. К конденсатору на несколько секунд необходимо подключить источник с напряжением, которое чуть меньше, чем написано на корпусе детали. И тут же, отключив источник, необходимо замерить напряжение на выводах. В первые секунды оно должно быть почти равным заявленному на корпусе. В противном случае, конденсатор неработоспособен.

Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
