Кабель ввгнг: конструкция, маркировка, основные характеристики

Технические характеристики кабеля ВВГ

Основной технической характеристикой кабеля ВВГ является количество жил, которое находится в пределах от двух до пяти. Изделия могут эксплуатироваться в температурном диапазоне от -50 до +50 градусов. Значение относительной влажности воздуха при температуре 35 градусов составляет 98%. Если температура окружающей среды опускается ниже минус 15С, в этом случае требуется предварительный подогрев ВВГ перед прокладкой и монтажом.

Расчеты минимального радиуса изгиба выполняются следующим образом:

• Для кабелей с 2 жилами это значение равно 10 наружным диаметрам
• С 3 жилами – 15 диаметрам
• С 4 жилами и более радиус составляет 7,5 наружных диаметров кабеля.

В процессе эксплуатации жилы кабеля нагреваются. В связи с этим, значение предельно допустимой температуры нагрева жил составляет 70 градусов. Сечение провода определяет его строительную длину. Если его сечение от 1,5 до 16 мм², то строительная длина будет равна 450 м. Соответственно, при 25-70 мм² это значение составит 300 м, а при95 мм² и более – 200 м.

Гарантийный срок службы кабеля ВВГ – 5 лет с момента его ввода в эксплуатацию. Общая продолжительность службы определяется 30-летним сроком.

Расшифровка маркировки кабеля ВВГ

При маркировке любого кабеля используются заглавные буквы, которые несут информацию о главных качественных технических показателях такого провода. Кабель ВВГ означает следующее:

• В – присутствует ПВХ изоляция жил;
• В – предусмотрена ПВХ изоляция оболочки;
• Г – защита отсутствует.

О наличии дополнительных функциональных качеств свидетельствует наличие в маркировке маленьких букв. Например:

• ВВГп– разновидность провода в плоском исполнении;
• ВВГнг – кабель с низкими показателями горючести;
• ВВГнгLS – низкие показатели дымо- и газовыделения.

Особенности конструкции

В кабеле ВВГ, который можно купить на современном рынке, предусмотрено от 1 до 5 отдельных жил из меди. При этом каждая из них имеет свою изоляцию. Если жил предусмотрено больше, чем 2, то они выполняются с одинаковым диаметром, или же одна из них, выступающая в роли нулевого провода или заземления, выполняется с меньшим сечением.

В качестве изолирующего материала в кабелях ВВГ используют ПВХ, который является особой разновидностью пластмассы. Для этого материала характерны высокие диэлектрические качества, хорошая сопротивляемость агрессивному влиянию химических веществ и низкий показатель горючести.

Для изоляция фазного провода предусмотрен белый, красный либо коричневый цвет, для нулевого – синий, а заземляющий кабель выполнен в жёлтом цвете с зелёной полосой.

Вес провода, его диаметр и допустимый радиус изгиба указывается в карточке товара, которым оснащается каждый вид кабеля. Такие показатели имеют прямую зависимость от размера сечения и количества жил.

Области применения ВВГ

Силовой кабель ВВГ используется в электросетях с напряжением 660 и 1000 В и частотой 50 ГЦ. Такие кабельные линии предназначены для питания мощного оборудования в промышленности и крупных объектах, однако также часто применяются в процессе монтажа проводки в жилых зданиях.

Благодаря своей негорючести кабель ВВГ часто применяют в легковоспламеняющихся постройках и в помещениях с повышенным уровнем влажности.

Не используют кабель ВВГ в местах с чрезмерно агрессивным воздействием окружающей среды, а именно:

• для прокладки в почве без применения специальных защитных коробов;
• в водоёмах;
• для укладки под слой штукатурки – внешняя оболочка силовых кабелей не оснащена дополнительной защитой.

Также при проведении монтажа кабельных линий с применением провода ВВГ следует помнить о его низкой морозоустойчивости, поэтому прокладку не осуществляют при температуре ниже 15 градусов мороза.

Достоинства кабеля ВВГ

Для силового кабеля ВВГ характерны следующие преимущества:

• высокий уровень качества передаваемой энергии;
• низкий показатель горючести;
• прочность изоляции на разрыв;
• повышенные диэлектрические свойства изоляции ПВХ;
• влагоустойчивость;
• надёжность;
• продолжительный срок эксплуатации;
• низкая цена;
• большой модельный ассортимент, позволяющий подобрать провод с нужными техническими характеристиками для разных вариантов применения (большой выбор сечений даёт возможность подобрать диаметр кабеля с высокой точностью);
• удобная и практичная цветовая и цифровая маркировка жил.

Ценовая политика

Цена на кабельную продукцию зависит прежде всего от качества и количества меди, содержащейся в ней. Также имеют большое значение качественные показатели изоляции. При покупке кабельной продукции лучше отдать предпочтение проверенным поставщикам и производителям, так как низкое качество провода может сказаться на сроке его эксплуатации.

К тому же, некачественный кабель может стать причиной возникновения аварийных ситуаций, создающих угрозу для здоровья и жизни людей.

Как приобрести

Кабель ВВГ можно заказать, для этого вы можете проверить наличие кабеля ВВГ у поставщиков, при этом важно правильно рассчитать необходимый диаметр. Для этого можно воспользоваться информацией из каталогалибо прибегнуть к помощи специалиста, который поможет подобрать кабель нужного сечения с учётом специфических условий предстоящей эксплуатации

Разновидности проводников

Любой кабель, который устанавливается внутри помещения, имеет определенную маркировку. Благодаря ей можно узнать технические характеристики изделия. Однако человек, который далек от электрических работ, с трудом расшифрует всевозможные сокращения. Он абсолютно не понимает, что значит ВВГнг, и в чем отличие этих проводников от классического ВВГ. Прежде всего необходимо подробно изучить этот вопрос. Виды кабеля:

1. Обычный проводник ВВГ оснащен изоляцией из поливинилхлорида. Благодаря этому веществу кабель имеет огнезащитные свойства. Кроме того, такой провод при поражении открытым огнем затухнет самостоятельно. Если в обозначении изделия, кроме ВВГ присутствуют буквы нг, это свидетельствует о том, что изоляционный слой имеет в составе галогеновые частицы. Этот элемент способствует огнестойкости проводника. Под действием огня он не подвергается горению.

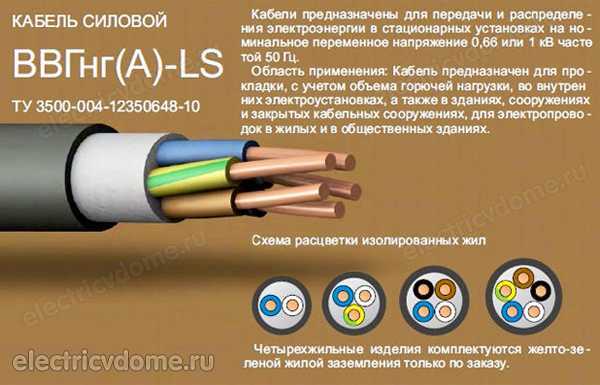

2. Расшифровка маркировки ВВГнг ls следующая: изоляционный слой покрывается определенным составом, благодаря которому в процессе горения отсутствует выделение дыма. Как известно, в большинстве случаев именно проводка подвергается огню, образуя едкий дым, который распространяется по всему помещению. В силу этого люди теряют возможность ориентироваться в пространстве и нередко гибнут в пожаре. Многие производители кабеля стали использовать специальный ПВХ без галогена, чем значительно уменьшили выделение газа.
3. Маркировка ВВГнг frLS очень похожа на предыдущее изделие, но имеет улучшенные показатели огнестойкости. Горение такого кабеля при пожаре не будет распространяться по всей площади помещения. Его делают из специальных безгалогеновых материалов. Имеется качественная изоляция, поэтому он зачастую используется для прокладки проводки на объектах, подверженных возгоранию.

Вам это будет интересно Кабельный канал или профиль для светодиодной ленты

Область применения

Любой кабель может быть произведен по государственному стандарту качества. Следовательно, область его применения будет ограничена его техническими характеристиками. Это не означает, что область применения ограничивается ТХ. Скорее наоборот, ТХ способствуют сужению сферы использования продукции.

Понятно, что кабеля и провода используются преимущественно при протяжке проводки, но условия этой самой протяжки могут быть разными. Так, например, для бытовой проводки лучше всего подойдет жесткий многопроволочный кабель марки ВВГ или NYM.

Знак качества СССР

ГОСТ на кабеля ВВГ точно и недвусмысленно определяет требования к конструкции проводника, его электрическим параметрам, стойкости к механическим воздействиям и внешним факторам, а также характеристики изоляции и прочих защитных оболочек. Помимо характеристик, документ определяет требования к безопасности, приемке, контролю качества и хранению.

Указание технических условий на упаковке

Обратите внимание! Если приобретать тот же самый кабель ВВГнг, произведенный по ТУ какого-либо завода, то может оказаться, что он недостаточной площади сечения, показывает немного не то сопротивление и т. д., но никто никого не обманул, ведь все эти параметры указаны в ТУ

Вам это будет интересно Высоковольтные ЛЭП

Технические характеристики

Кабель КВВГ можно использовать в установках 660 Вольт и 100 Гц частотой переменного напряжения. Максимальное напряжение установок постоянного тока – 1000 В. Испытание проводника проводят при 2500 В. КВВГ можно вводить в эксплуатацию при температурах окружающей среды от -50 до +50 градусов Цельсия. Предельно допустимая температура составляет –70 градусов Цельсия.

Важно! Рассматриваемую марку кабеля нельзя подвергать механическому воздействию и нагрузкам, при прокладке нужно заблаговременно учесть все факторы, которые могут привести к провисаниям, колебаниям, продольному растяжению и прочему. При соблюдении этих условий срок службы КВВГ, проложенного в тоннеле, в гофре или канале – 25 лет, а на открытом воздухе и помещениях с повышенной влажностью и другими вредными факторами – 15 лет. Характеристики кабеля КВВГ, о которых вы должны знать:. Характеристики кабеля КВВГ, о которых вы должны знать:

Характеристики кабеля КВВГ, о которых вы должны знать:

• Нормальное сопротивление изоляции кабеля если она полиэтиленовая – 300 МОм, ПВХ – 6 МОм.
• Толщина изоляции от 0,6 до 0,8 мм, зависит от площади сечения жил (чем больше – тем толще).
• Строительная длина КВВГ равняется 150 метров, но встречается и в бухтах с другим количеством кабеля.
• Размерный ряд от 0,75 мм2 каждой из жил до 10 мм2, от 4 до 61 жилы.

Кабеля с площадью сечения проводников до 1,5 мм2 могут содержать максимальное количество жил – 61. Ну а в случае с сечениями 4-6 мм2 – от 4 до 10. Отдельные производители могут производить КВВГ и с двумя жилами по 0,5 мм2 и другие.

Вес линии зависит как от диаметра проводников, так и от их количества. Ниже расположена таблица, где в первой колонке количество жил и их сечение, во второй размеры по наружному диаметру КВВГ, в третьей – вес (кг на км).

Применение кабеля ВВГ

Этот кабель используется в основном для подключения оборудования, прокладки силовых линий в цепях напряжением не свыше 1 кВ преимущественно внутри строений, учитывая его механическую незащищенность. Но данный минус нивелируется плюсом – в отличие от бронированных аналогов, ВВГ имеет меньшую массу (на 1 п.м.), следовательно, значительно легче

Кроме того, он более податлив на изгиб, что немаловажно при монтаже силовых линий с множеством изменений направления трассы

В быту ВВГ часто используется для обустройства внутренней эл/проводки. Как правило, модификации 2 х 4 и 3 х 2,5. Для линий освещения и розеток с подключением обычных бытовых приборов – неплохой вариант. Для мощных агрегатов (духовые эл/шкафы, посудомоечные машины и так далее) прокладываются ВВГ отдельными линиями, с большим сечением жил (рассчитывается индивидуально).

На участке между силовым щитком (в подъезде) и вводом в квартиру рекомендуется укладывать ВВГ с жилами от 6 мм² и более (в зависимости от суммарной потребляемой мощности). Например, 3 х 6, 3 х 10 и так далее.

Тем, кто желает разобраться с расшифровкой всех изделий категории «кабеля» подробнее, можно рекомендовать обратиться к ГОСТ № 16442 от 1980 года и ТУ №№ 16.71-277 от 1998 и 16.К71-335 от 2004 годов.

Рекомендации

• Выбирая между кабелями с алюминиевыми и медными жилами, стоит остановиться на последнем варианте. Одно из преимуществ того же ВВГ – проводники более податливы на изгиб. Следовательно, при самостоятельном монтаже линий (эл/проводки, подключения чего-либо) проблем будет значительно меньше. Алюминиевые жилы легко ломаются, и сращивание, расключение таких кабелей (в тех же распред/коробках) представляет определенную сложность.
• Для использования в быту следует ориентироваться на кабель ВВГнг-LS как самый безопасный.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

• моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
• изоляция из ПВХ, не поддерживающего горение;
• скрутка из двух-пяти жил;
• заполнение в виде негорючего поливинилхлоридного пластиката;
• ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
• двухжильные кабели выпускаются с проводниками одинакового сечения;
• если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

• эксплуатационный срок – до 30 лет;
• максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
• максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
• максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм	Сопротивление одной жилы, Ом/км
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15
25	0,77
35	0,524
50	0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм	Длительно допустимый ток, А
одна жила	две жилы	три жилы
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	208	177	165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Виды и типы кабеля ВВГ

Абсолютно на любом кабеле, устанавливающемся внутри помещения, ставят определённую маркировку. С помощью неё можно увидеть необходимые характеристики купленного изделия. Но тем людям, которые далеки от электротехнических работ, сложно расшифровать различные сокращения. Им непонятно, что означает ВВГнг, и чем маркировка отличается от обычного кабеля ВВГ. С этим вопросом нужно разобраться.

Разновидности кабелей ВВГ:

1. ВВГ провод имеет изоляцию из ПВХ. С помощью этого компонента провод становится огнезащитным и самозатухающимся в случае поражения открытым огнём.
2. Если на маркировке к буквам ВВГ добавляется «нг», то это означает, что в изолирующем слове также имеется галогеновые частицы. С помощью этого элемента процесс горения можно нейтрализовать — провод просто не горит.
3. Расшифровка маркировки ВВГнг-LS — оболочка покрывается специальным составом, который не выделяет дым при горении. Известно, что именно проводка, подверженная огню, вызывает большое количество дыма, распространяющегося по всему объекту при пожарах. Из-за этого люди теряют ориентацию в пространстве и погибают в пожарах. Именно поэтому производители стали применять безгалогеновый поливинилхлорид. Таким образом выделение газа удалось уменьшить.
4. ВВГнгfr-LS. Эта модель очень похожа на предыдущую, но дополнительно обладает значительной огнестойкостью. Если кабель «ЛС» подвергается открытому огню, то, как и в предыдущем варианте, выделение газа будет минимальным. Если использовать групповую прокладку проводов, то горение просто не будет распространяться по помещению.
5. Кабель ВВГнг-fr-ls изготавливается из безгалогеновых материалов. Именно в этом состоит основная разница провода от остальных марок. Применяя пластмассу, состоящую из безгалогенных материалов, производители создают качественную изоляцию. При попадании на кабель открытого огня дыма будет выделяться очень мало, в отличие от иных вариантов проводов, не входящих в линейку КВВГ. Провод приобретают для помещения в объекты, которые могут быть подвержены возгоранию.

Разновидности

Популярность этого вида продукции, приводит к появлению различных видов исполнения. Дополнительные характеристики, которые получает кабель ВВГ, определяет расшифровка параметров маркировки. Приведем основные разновидности, с которыми может столкнуться потребитель.

Пожаробезопасное исполнение:

• Провода, негорючие при одиночной прокладке, специальной маркировки не имеют;
• Негорючие при групповом способе прокладки, обозначаются индексом «нг». Подкатегории: нг(А), нг(В), нг (А F/R), указывают категорию огнестойкости;
• Негорючие, при групповом способе укладки, с низким дымо- и газовыделением, получили маркировку нг-LS;
• Не выделяющие абразивных и коррозионных веществ при тлении и возгорании обозначаются нг-HF;
• Устойчивые к пламени, для групповой укладки, с низким выделением газа и дыма — нг-FRLS;
• Устойчивые к пламени, негорючие, не выделяющие едких и абразивных веществ — нг-FRHF;

Деление по конструкции токопроводящей части:

• Одножильные (о);
• Многожильные (м);
• Круглого сечения (к);
• Профильная жила сегментного сечения (с).

Подробно, обозначения, применяемые при маркировке кабельной продукции, можно посмотреть в ГОСТ 31966–2012. При самостоятельном приобретении кабельной продукции, предварительный просмотр этого документа позволит вам ориентироваться в ее видах и на равных разговаривать с продавцом.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1. Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.

Сечение жил кабеля и его значение

При монтаже электрических сетей важно правильно выбрать сечение токопровода. Передача электротока зависит напрямую от сечения проводки

Двигатели и приборы, подключенные к сети, потребляют электроэнергию. Электрическая разводка при прохождении по ней тока начинает нагреваться. Нагрев проводки при неправильно подобранном сечении жилы может привести к непроизвольному пожару. Сечение проводов необходимо брать на тридцать процентов больше. В кабеле возникают потери тока, которые нужно предусмотреть заранее. Выполнив скрытую проводку в доме, пополнить потери в будущем сложно.

Разновидности маркировок провода

1. ВВГ 1х1,5. Расшифровка:

• В – изоляция из пластика поливинилхлорида;
• В – внешний контур из пластика поливинилхлорида;
• Г – не предусмотрены протекционные покровы;
• 1 – число токовых выводов;
• 1,5 – диаметр проводника.

Стоимость: (10-15) ₽/м.

2. ВВГ 1х2,5(ож) -0,66. Расшифровка:

• В – защита из пластика поливинилхлорида;
• В – внешний контур из пластика;
• Г – не предусмотрены протекционные слои;
• 1 – число токовых выводов;
• 2,5 – диаметр проводника;
• ож – проводник цельнотянутый;
• 0,66 – значение интенсивности, кВ.

Применяется:

• на высотных электро-системах, где малая вероятность мех.повреждений;
• при установках в сырых либо сухих условиях (туннели, шахты, участки в повышенной коррозионной активностью);
• при установке в несущих конструкциях (мостах, эстакадах);
• во время монтажа пожароопасных мест;
• при прокладке на взрывоопасных участках.

Данный тип применим для горизонтального и вертикального монтажа. Провода без брони используют при вибрациях. Максимальная рабочая температура – +80 °С. Производитель гарантирует срок службы – 30 лет. Стоимость: (15-20) ₽/м.

3. ВВГ 1х2,5(ож) -1. Расшифровка:

• В – защита токовых выводов из поливинилхлорида;
• В – пластиковый контур;
• Г – отсутствуют дополнительные слои протекции;
• 1 – одна жила;
• 2,5 – площадь сечения проводника;
• 1 – интенсивность, кВ.

Модель применяется:

• для монтажа внутри пожароопасных помещений;
• установки кабеля вблизи эстакад, мостов;
• для световых приборов, имеющие класс взрывоопасности B-Ia.

Применение ВВГ 1х2,5(ож) -1 аналогичное ВВГ 1х2,5(ож) -0,66. Исключение только – длительность работы режиме аварийности – 8 часов (не более) и всего 1000 часов. Цена: (16-22) ₽/м.

4. ВВГ 1х2,5 — 0,66. Расшифровка маркировки:

• В – поливинилхлоридная защитная изоляция;
• В – пластиковый внешний контур;
• Г – без защитных материалов;
• 1 – одна жила;
• 2,5 – величина сечения;
• 0,66 – напряжение, кВ.

Силовые кабели этой модификации применяются в электрических сетях с номинальными величинами напряжения (0,66 1,0) кВ.

Сферы использования:

• в высотных электрических коммуникациях;
• при монтаже проводов на промышленных установках;
• используются во взрывоопасных и пожароопасных помещениях.

В таких разновидностях не распространяется горение прокладок. Допустимая рабочая температура 70 – 80 °С. Максимальное время работы 8 ч/сутки. Цена: 15 – 19 рублей.

5. ВВГ 1х2,5 — 1. Расшифровка маркировки:

• В – поливинилхлоридная изоляция;
• В – пластиковая оболочка;
• Г – без защитных дополнительных покрытий;
• 1 – число токоведущих жил;
• 2,5 – поперечный диаметр жилы;
• 1 – рабочая величина напряжения, кВ.

Используется для:

• сухих и влажных помещений;
• несущих конструкций;
• зон опасных для взрыва и пожара.

Используются при температурах 70-90 °С, продолжительность работы соответствует 6-8 часов/сутки. Общее время эксплуатации 1000-1200 часов.

Конструктивные особенности

Описание конструкции электрокабеля марки ввг нг ls дает гост 22483. Он включает в себя одно- двух- или многопроволочную токопроводящую жилу из меди. В качестве изоляционного материала применяется поливинилхлоридная композиция, характеризующаяся низким коэффициентом пожароопасности.

Кабели силовые ввгнг технические выпускаются как круглые, так и плоские. Токоведущих жил в проводе может быть максимально – 5. По форме они бывают круглыми и секторными. Жилы изолируют поливинилхлоридом в отличительной расцветке. Так, например, жила, отвечающая за ноль имеет покрытие голубого цвета, а заземление покрывают ПВХ композицией зеленовато-желтого цвета.

Токопроводящие жилы бывают 1-2 класса, скрученные, провод заполняется экструдированным ПВХ пластикатом, отличающимся низким дымо- и газовыделением. В двух- и трехжильных моделях применяют жилы одного сечения, в четырех- и пятижильных проводах одна жила имеет меньший размер.

Толщина пластиката должна быть не менее 0,3 мм, секторные жилы можно не заполнять внутренней оболочкой из пластиката, достаточно наложить внахлест полиэтилентерефталатную пленку или термоскрепленное полотно. Наружное покрытие выполняется из ПВХ композиции.

Токопроводящая жила

Круглая, сегментная или секторная форма – вот основные конструктивные формы тоководов в кабеле. Линейка сечений жил стандартная, сами проводники изготовлены из алюминия или меди.

Фазная изоляция

Каждый фазный проводник в кабеле покрыт индивидуальной (фазной) изоляцией. Ещё П.Л. Шиллинг в середине 19 века использовал гуттаперчевую изоляцию для проводов, по которым в море взрывали мины.

Современная фазная изоляция должна отвечать следующим требованиям:

• гибкость;
• механическая прочность;
• электрическая прочность.

Выбор между гибкостью и уменьшением толщины всегда проблематичен. Электрическая прочность – вот главный показатель для изоляции. Она может быть выполнена из сшитого полиэтилена, поливинилхлорида, резины или пропитанной маслом бумаги.

Важно! Если уменьшить толщину, повысится гибкость, понизится вес, и улучшится теплоотвод, значит, кабель может выдерживать большой рабочий ток. Снижение толщины изоляции ведёт к вероятности пробоя, следовательно, снижается электрическая прочность

Внешняя оболочка

Это защитный слой, покрывающий всю сложную конструкцию СК. Внешняя оболочка может быть выполнена из ПВХ (поливинилхлоридный пластикат)

К примеру, ввгп нг, если обратить внимание на его маркировку, имеет такую оболочку из ПВХ

Дополнительные элементы

К ним относятся компоненты, позволяющие повысить внутреннюю изоляцию, прочность и защищённость жил. Дополнительные элементы могут быть следующими:

• экранирующая оплётка;
• поясная изоляция;
• подкладка (подушка) под броню;
• защитный внешний слой из металлических лент (броня);
• внутренний заполнитель промежутков между проводниками.

Количество и сечение жил

В СК может входить от 1 до 5 токоведущих проволок. Номинальное сечение проводников лежит в интервале от 1,5 до 1000 мм2. Они в СК имеют одинаковое сечение, но в четырехжильных кабелях один из проводников может быть меньшего сечения. Обычно это зануляющий проводник.
