Кабель ввг

Применение кабеля ВВГ

Условия хранения

При строительстве крупных объектов возникает необходимость приобретения больших объемов строительных материалов. Это в полной мере касается и кабельно-проводниковой продукции. Такое количество кабеля необходимо правильно разместить и обеспечить условия хранения. С этой целью осуществляется оборудование специальных кабельных площадок или мощных стеллажей, обеспечивающих размещение кабельных барабанов в несколько ярусов.

В первую очередь необходимо определиться с местом, сроками и условиями хранения кабельной продукции. Эти параметры тесно связаны между собой. Например, максимальный срок хранения кабелей на открытых площадках составляет 2 года. Хранение под навесами достигает 5 лет, а в помещениях складов – 10 лет.

Кабель ВВГ поставляется намотанным на деревянные или металлические барабаны. Нужно обязательно проследить за ровным и плотным наматыванием рядов. Расстояние до края барабана от верхнего ряда витков составляет для многожильных кабелей – 100 мм, для одножильных кабелей – 50 мм.

Нижний конец должен быть выведен наружу сквозь отверстие и закреплен с помощью листовой жести. Верхний конец закрепляется на внутренней щеке барабана. На каждый конец устанавливаются термоусадочные колпачки – влагозащитные каппы. При наличии металлической оболочки концы кабеля просто запаиваются или обматываются изолентой ПВХ. Температура хранения должна находиться в пределах, указанных изготовителем. В противном случае, пластиковая или резиновая изоляция приобретет хрупкость и потеряет свои качества.

Не допускается хранение барабанов в лежачем положении. Они устанавливаются для хранения строго на ребро. С этой целью на боковую часть наносятся соответствующие надписи и другая необходимая информация, касающаяся условий хранения. Запрещается ремонтировать барабан гвоздями или скобами, поскольку это может привести к повреждению кабеля. Нельзя использовать неисправные барабаны для транспортировки, нужно обязательно выполнить перемотку на исправный барабан.

Транспортировка барабанов путем перекатывания разрешается лишь на незначительные расстояния от 50 до 100 м, в зависимости от требований производителя. Поверхность для перемещения должна быть ровной.

Буквенная расшифровка силового кабеля ВВГ

По маркировке и обозначению каждой буквы можно легко определить основные характеристики силового кабеля.

1. Вид материала жилы кабеля;

— А — алюминий;
— отсутствие буквы обозначает медь.

2. Тип материала изоляции жил;

— П — обозначает полимер;
— Пв — изоляция из полиэтилена;
— В — изоляция выполнена из поливинилхлорида.

3. Материал защиты кабеля;

— Г — обозначает что кабель не броннированный, голый;
— Б — так маркируется бронированная защита кабеля.

4. Материал наружной изоляции кабеля (оболочка);

— В — изоляция из поливинилхлорида;
— Шв — обозначается защитный шланг;
— Шп — полиэтиленовый защитный шланг;
— П — изоляция из полимера.

5. Маркировка характеристик пожарной безопасности;

— при отсутствии маркировки горения изоляции, имеет свойство самозатухания горения в случае одиночного кабеля;
—  нг — изоляция со свойством самозатухания в группе кобелей;
—  нг-hf — изоляция с затуханием горения и минимальным выделением газа и дыма в группе кабелей;
—  нг-fr-ls — в группе кабелей горение изоляции не распространяется, незначительное выделение дыма и газа;
— нг- fr-hf — также отсутствует возгорание изоляции в группе кабелей, нет дыма, газ не выделяются.

Расшифровка маркировки силового кабеля ВВГ

Благодаря маркировке можно легко расшифровать обозначение ВВГ силового кабеля. В — материал жил изоляции поливинилхлорид, следующая буква В обозначает материал оболочки всего кабеля — поливинилхлорид, а буква Г значит отсутствие защитного слоя (брони) жил кабеля, то есть кабель голый. Обобщаем — Винил — Винил — Голый.

Далее отсутствие буквы А говорит что жилы кабеля из меди. Также кабель ВВГ имеет две группы пожаробезопасности — это обозначение  нг-hf, при возгорании изоляции газ не выделяется, и буквенная маркировка нг- ls показывает что при возгорании изоляции происходит незначительное выделение газа и дыма. К этим двум обозначениям добавляется маркировка fr  — это повышенная огнестойкость.

Разновидность конструкции по числу жил силового кабеля ВВГ

Еще кроме упомянутых выше буквенной маркировки иногда добавляется буква П в конце обозначения, указывающая что кабель плоский. К маркировке еще добавляются цифры 3 Х 25 мм ², или другие, они показывают что силовой кабель ВВГ имеет три жилы сечением 25 мм² каждая. Перед укладкой рассчитывается сечение жил кабеля. Гарантийный срок ВВГ кабеля обычно дают 5 лет, хотя его долговечность может превышать 30 лет.

Помогла вам статья?

ДаНет

Основные характеристики

Виды и типы кабеля ВВГ

Абсолютно на любом кабеле, устанавливающемся внутри помещения, ставят определённую маркировку. С помощью неё можно увидеть необходимые характеристики купленного изделия. Но тем людям, которые далеки от электротехнических работ, сложно расшифровать различные сокращения. Им непонятно, что означает ВВГнг, и чем маркировка отличается от обычного кабеля ВВГ. С этим вопросом нужно разобраться.

Разновидности кабелей ВВГ:

1. ВВГ провод имеет изоляцию из ПВХ. С помощью этого компонента провод становится огнезащитным и самозатухающимся в случае поражения открытым огнём.
2. Если на маркировке к буквам ВВГ добавляется «нг», то это означает, что в изолирующем слове также имеется галогеновые частицы. С помощью этого элемента процесс горения можно нейтрализовать — провод просто не горит.
3. Расшифровка маркировки ВВГнг-LS — оболочка покрывается специальным составом, который не выделяет дым при горении. Известно, что именно проводка, подверженная огню, вызывает большое количество дыма, распространяющегося по всему объекту при пожарах. Из-за этого люди теряют ориентацию в пространстве и погибают в пожарах. Именно поэтому производители стали применять безгалогеновый поливинилхлорид. Таким образом выделение газа удалось уменьшить.
4. ВВГнгfr-LS. Эта модель очень похожа на предыдущую, но дополнительно обладает значительной огнестойкостью. Если кабель «ЛС» подвергается открытому огню, то, как и в предыдущем варианте, выделение газа будет минимальным. Если использовать групповую прокладку проводов, то горение просто не будет распространяться по помещению.
5. Кабель ВВГнг-fr-ls изготавливается из безгалогеновых материалов. Именно в этом состоит основная разница провода от остальных марок. Применяя пластмассу, состоящую из безгалогенных материалов, производители создают качественную изоляцию. При попадании на кабель открытого огня дыма будет выделяться очень мало, в отличие от иных вариантов проводов, не входящих в линейку КВВГ. Провод приобретают для помещения в объекты, которые могут быть подвержены возгоранию.

Как отличить качественный кабель ВВГнг

Расшифровка аббревиатуры и модификации

Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:

• В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
• В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
• Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.

Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.

Существует целый ряд модификаций пластиковой изоляции:

• ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
• ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
• ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
• ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.

Watch this video on YouTube

Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.

Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.

Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:

• пнг — плоский, негорючий;
• 3 – количество токопроводящих жил;
• 2,5 – площадь сечения проводов;
• +1 – добавочный провод заземления в кабеле.

Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.

Назначение и особенности применения

Кабель ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках с частотой 50 Гц и рабочим напряжением от 660 до 1000 В.

Его используют с целью монтажа, ремонта или полной замены проводки в зданиях жилого и промышленного назначения. Усиленные виды подходят для установки в пожароопасных, влажных, подземных помещениях.

ВВГ – лучший вариант электропроводки для дома. Заводские изделия полностью отвечают требованиям сертификации, пожаро- и электробезопасны, отличаются невысокой ценой и разнообразием видов

Кроме популярных видов, рассчитанных на частоту 50 Гц, есть модификации для применения при 100 Гц. При необходимости можно подобрать провода для 1-фазной или 3-фазной цепи, для монтажа внутри и снаружи зданий.

Если провод потягивается снаружи дома, ему нужна дополнительная защита – металлический рукав, прочный кабель-канал, специальный лоток или гофрированная труба.

Для проводки в земле, шахте, коллекторе защита должна быть максимальной, так как у изделия полностью отсутствует бронь. Специально для сложных условий прокладки есть другой вариант – бронированный кабель ВБбШв.

Устройство электропроводки в деревянном доме также требует защиты в виде металлорукава, негорючего канала или металлической трубы.

Технические характеристики кабеля ВВГ

Кабель ВВГ: применение и назначение

Классификация кабелей ВВГ

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы. Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой

Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

 Цифра №2 характеризует площадь поперечного сечения в мм.кв.

Цифра №3 отображает номинальное напряжение сети.

Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• литеры «П» и «А» нет, значит, жила медная;
• вторая буква «В» указывает, что изоляция поливинилхлоридная;
• также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
• последняя буква – «Г» обозначает, что защитный покров отсутствует;
• первая цифра «4» — четыре жилы;
• «2,5» — поперечное сечение в мм.кв.;
• 380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Доступные методы контроля качества кабеля силового ВВГ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр

Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров

Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок d_пр и расчет сечения жилы по формуле 0,785d_пр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.

Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза

Особое внимание следует уделять хорошему контакту с измерительными проводами

Маркировка кабеля ВВГнг

Кабель ВВГ-нг является представителем достаточно широкой группы токопроводящих изделий, используемых для обеспечения электроэнергией производственных цехов и офисов, для укладки в стенах, трубах и тоннелях, для освещения улиц. Любые электромонтажные работы при строительстве частного жилья либо многоэтажных зданий требуют применения именно этого вида материала.

Кабель ВВГ-нг создан для прокладки в местах, где необходимо избежать пожара. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых сверху общей пленкой. Все компоненты кабеля спроектированы на то, чтобы при возникновении пожара продолжить доставку электроэнергии по назначению.

Виды кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает несколько разновидностей кабеля, отличающихся своими особенностями. С целью различия каждого из них была придумана маркировка, включающая информацию о составе токопроводящей нити и ее сечении, об изоляционной оболочке и ее свойствах, об особенностях кабеля.

Так, аббревиатура ВВГ-нг означает:

• Материал нити – медь (по умолчанию). Если нить алюминиевая, то перед обозначением стоит буква А (АВВГ)
• ВВ — означает, что для изоляции медных нитей и внешней оболочки кабеля был использован ПВХ пластикат
• Г — означает «голый». Кабель не имеет защитного покрытия в виде металлической пластины либо другого материала. Такая защита присутствует у продукции с бОльшим сечением
• нг – означает «не горючий», не распространяющий горение при укладке в одиночку и группой. Технология изготовления кабеля способствует ограничению его возгорания. Такой кабель в огне не горит, но плавится.

При обозначении продукции могут применяться и другие знаки:

1. ВВГ-нг-LS – кабель обладает пониженным выделением дыма (LS)
2. ВВГ-нг-NF — изоляция кабеля не содержит галогенных материалов (NF)
3. ВВГ-нг-П – кабель имеет плоскую форму и может использоваться для укладки под штукатурку (П), он устойчив к возгоранию
4. ВВГ-нг- FRLS – кабель обладает огнестойкостью (FRLS) и в случае пожара будет продолжать поставку электроэнергии в течение определенного времени (обычно 60-180 минут)

Наряду с буквенными обозначениями при маркировке кабеля используются цифры. Они отражают количество медных нитей и площадь сечения одной нити в квадратных миллиметрах:

Маркировка ВВГ-нг-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из поливинилхлоридного пластификата (оболочку медных нитей и общую внешнюю — ВВ), не имеет защиты (Г), обладает пониженной горючестью (нг) и пониженным выделением дыма (LS). Количество медных нитей – 3 с сечением 50 мм (3х50), и одна нить имеет сечение 25 мм (1х25)

В маркировку включается и рабочее напряжение кабеля. Оно указывается в киловаттах, например:

1. ВВГ-нг-LS 3 x 50 + 1 x 25 -1 рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)

Кабель ВВГ-нг – это универсальное токопроводящее изделие, использующееся во влажных условиях и на высоте до 4300 метров. Температура применения составляет от +50 до — 50°С, максимальная допустимая влажность – 98% (при +40°С).

Соединение кабелей ВВГ между собой

Прежде чем перейти к процедуре соединения кабеля ВВГ, следует помнить, что это достаточно опасное и ответственное мероприятие. Поэтому осуществлять подобную процедуру должны электромонтажники или иные специалисты в области электропроводки.

Выполнение должно быть осуществлено в соответствии со следующими требованиями:

1. Значение переходного сопротивления частей соединений не должно превышать уровня сопротивления отрезка токопроводящей жилы.
2. Место стыковки нужно максимально обезопасить от влаги.
3. Защитите зону контакта от воздействия механического характера.
4. Выберите правильное муфтовое соединение. Они не только дают гарантию надёжного крепления, но также обеспечивают герметичность и защиту. Муфты могут быть прорезиненные или пластмассовые.

Монтажные работы включают в себя следующие виды деятельности:

1. Для начала наденьте резиновые перчатки и осуществите разделку концов кабеля ВВГ.
2. Следующим этапом нужно провести соединение кабелей или же их окольцовывание в случае, если помещение влажное. Окольцовка делается при помощи специальной воронки или же фарфоровой втулки. К окольцовке предъявляют свои обязательные требования. Например, герметизация изоляционного покрытия, а также своевременный вывод наружу токопроводящей силы.
3. Следующим этапом осуществляется сборка выбранного заранее муфтового соединения.
4. После того как конструкция получила форму, необходимо провести заземление оболочки и брони.
5. Затем защитный слой нужно залить специальной эпоксидной массой или компаундом.

На данном этапе провод нужно оставить до момента высыхания верхнего слоя. На это уйдет от нескольких часов и до нескольких суток.

Виды и типы кабеля ВВГ

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

  Негорючие кабели ВВГнг могут идти с дополнительной оболочкой

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

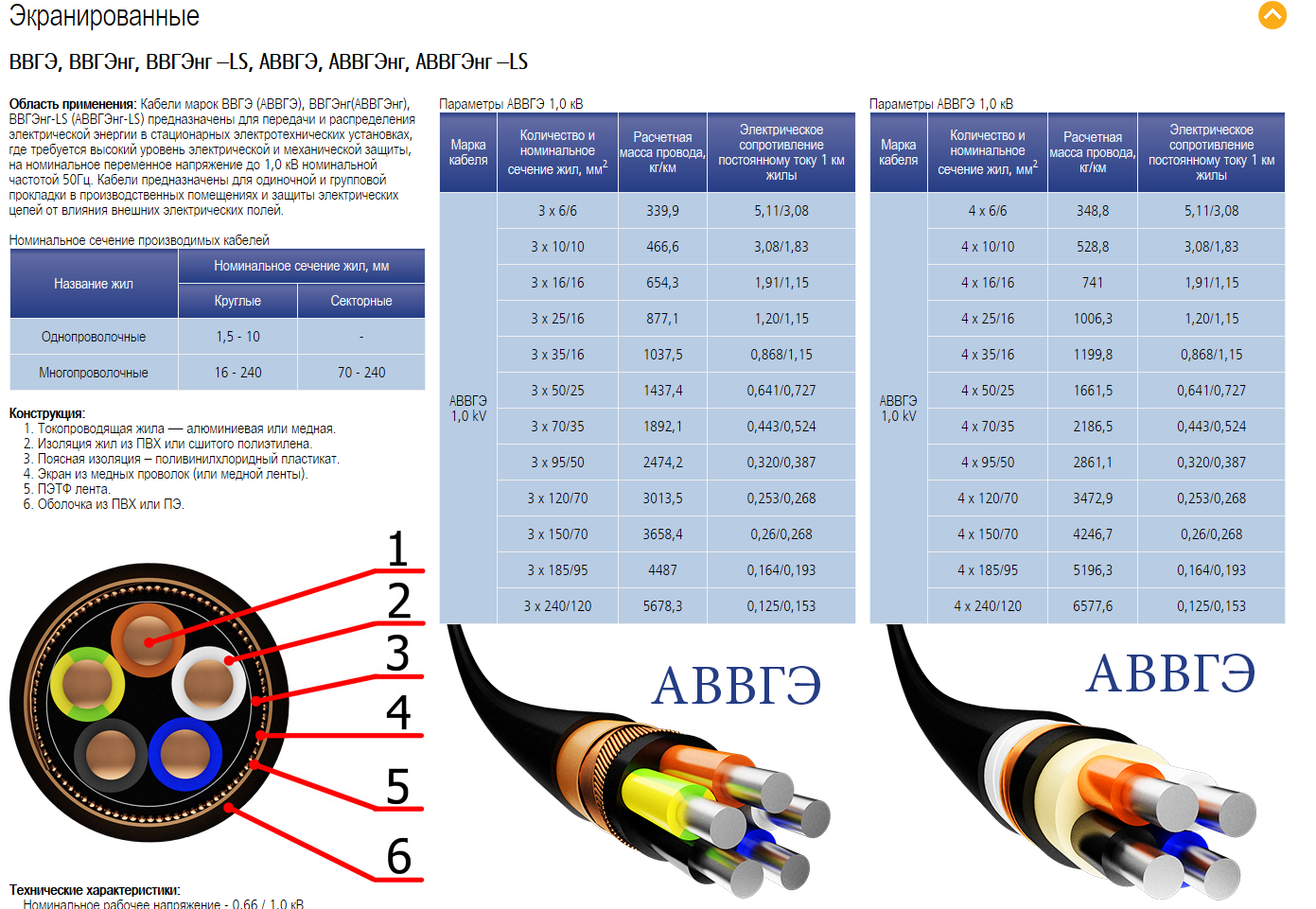

Технические характеристики

Где и как можно использовать конкретную марку кабеля показывают его технические характеристики. Электропровод ВВГ имеет несколько разновидностей, из которых чаще всего используется кабель марки ВВГнг, технические характеристики которого подходят для одиночной и кучной укладки.

• Максимальное напряжение – 660-1000 Вольт, в зависимости от класса изоляции.
• Рекомендуемая температура использования – от -50 до +50 С°.
• Разрешается использование при влажности воздуха до 98%.
• Температура, которую изоляция может выдерживать длительное время, без изменения своих свойств – 70 С°. Непродолжительное время может выдерживать нагрев до 90 С° и около 4 секунд – до 250 С°. Воспламеняется изоляция при температуре +400 и выше.
• Аварийный режим работы допускается в течение 8 часов в сутки, но не больше тысячи часов за весь срок эксплуатации провода.
• Допустимый радиус изгиба при укладке зависит от типа жилы – сплошная она или многопроволочная. В первом случае изгиб составит общий диаметр кабеля * 10, а во втором – диаметр * 7,5.
• Количество провода в бухте зависит от сечения жил. До 16 мм² — 450 метров, от 25 до 70 мм² — 300 метров, а все остальные – 200 м.
• Расчетный срок службы провода – 30 лет, гарантийный срок – 5 лет.

Приведенные данные показывают что такое кабель ВВГнг и где возможно его применение.

Подробнее о кабеле ВВГ и его использовании смотрите в этом видео:

Виды проводов ВВГ и их маркировка

Различать по внешнему виду различные виды кабелей довольно проблематично, да и не нужно. Существует огромное количество разновидностей, отличающихся количеством жил, их сечением и материалом, составом и качествами изоляции, различными дополнительными элементами. Для удобства производители помещают на внешнюю оплетку специальную маркировку, дающую полную характеристику кабелю. Просто надо знать, как правильно ее прочесть.

• Жилы кабеля могут быть изготовлены из алюминия или меди. В первом случае перед аббревиатурой ВВГ ставится буква «А». Если ее нет, то это означает, что провод медный. Именно такие кабели предпочтительнее использовать при прокладке электропроводки в квартире.
• Две буквы «В» указывают на материал внешней и внутренней изоляции, которым является поливинилхлорид. Также могут использоваться полимеры (буква «П») или полиэтилен («Пв»).
• Третья буква указывает на степень защиты кабеля от механических повреждений. «Б» обозначает бронированный провод, «Г» – голый, то есть без дополнительной защиты.

Дополнительные буквы после буквосочетания ВВГ указывают на категорию пожарной безопасности, к которой принадлежит данное изделие:

• Отсутствие знаков означает, что такой кабель при одиночной прокладке не будет поддерживать открытого горения.
• Обозначение «нг» – эта способность сохраняется и при групповой прокладке.
• «Нг – ls» – пониженное выделение дыма и газа.
• «Нг – hf» – нет выделения газообразных веществ, обладающих активными коррозионными свойствами.
• Приставка «fr» указывает, что кабель огнестойкий за счет дополнительной обмотки лентой с содержанием слюды. Варианты: «нг-frls» и «нг-frhf», обладающие соответствующими свойствами.
