Виды маркировок и обозначение радиоэлементов на схеме

Постоянные конденсаторы

Эти элементы имеют отличия в конструкции, а также в материалах, из которых они изготовлены. Можно выделить самые популярные типы диэлектриков:

Воздух.
Слюда.
Керамика.

Но это касается исключительно неполярных элементов. Существуют еще электролитические конденсаторы (полярные). Именно у таких элементов очень большие емкости — начиная от десятых долей микрофарад и заканчивая несколькими тысячами. Кроме емкости у таких элементов существует еще один параметр — максимальное значение напряжения, при котором допускается его использование. Данные параметры прописываются на схемах и на корпусах конденсаторов.

Переменные резисторы

Начинающие радиолюбители нередко путают переменный резистор с конденсатором переменной емкости, поскольку внешне они очень похожи друг на друга. Тем не менее, у них совершенно разные функции, а также имеются существенные отличия в отображении на принципиальных схемах.

В конструкцию переменного резистора входит ползунок, вращающийся по резистивной поверхности. Его основной функцией является подстройка параметров, заключающаяся в изменении внутреннего сопротивления до нужного значения. На этом принципе основана работа регулятора звука в аудиотехнике и других аналогичных устройствах. Все регулировки осуществляются за счет плавного изменения напряжения и тока в электронных устройствах.

Основным параметром переменного резистора является сопротивление, способное изменяться в определенных пределах. Кроме того, он обладает установленной мощностью, которую должен выдерживать. Этими качествами обладают все типы резисторов.

На отечественных принципиальных схемах элементы переменного типа обозначаются в виде прямоугольника, на котором отмечены два основных и один дополнительный вывод, располагающийся вертикально или проходящих сквозь значок по диагонали.

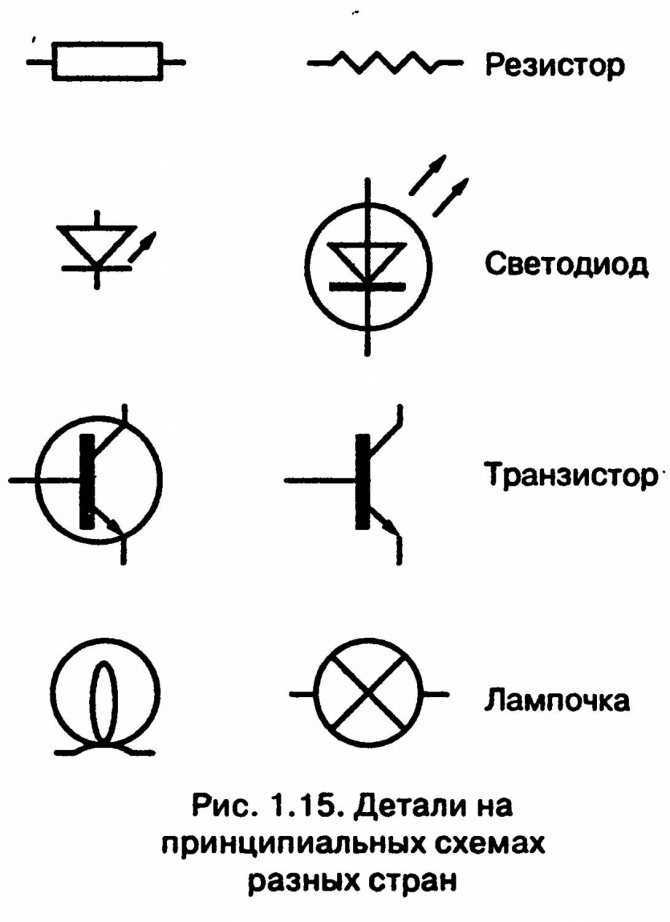

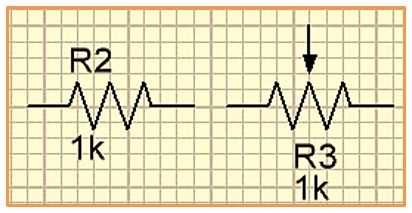

На зарубежных схемах прямоугольник заменен изогнутой линией с обозначением дополнительного вывода. Рядом с обозначением ставится английская буква R с порядковым номером того или иного элемента. Рядом проставляется значение номинального сопротивления.

Примеры построения обозначений контактов коммутационных устройств

С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Условное графическое обозначение элемента аналоговой техники: 1 обозначение функции элемента; 2 линии выводов; 3 указатели; 4 метки; 5 основное поле; 6 дополнительные поля Обозначения основных меток выводов Метка вывода Начальное значение интегрирования Установка начального значения Установка в состояние 0 Установка в исходное состояние сброс Поддержание текущего значения сигнала Строб, такт Пуск Балансировка коррекция 0 Коррекция частотная Питание: от источника напряжения общее обозначение от источника напряжением 15 B Общий вывод общее обозначение : для аналоговой части элемента для цифровой части элемента Обозначение I S R SR H C ST NC FC Таблица 13 U 15 B V V или V V 35 Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Пример функциональной схемы телевизионного приемника Принципиальная. С целью повышения компактности схемы допускается размеры графических обозначений пропорционально уменьшать.! В приложении приведены примеры электрических схем. Переключатель двухполюсный трехпозиционный с самовозвратом в нейтральной положение 5. Но начнем немного издалека В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т. Функциональные части на схеме изображают в виде прямоугольников или условных графических обозначений. Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Пример функциональной схемы телевизионного приемника Принципиальная.

На схеме должны быть изображены изделие, его входные и выходные элементы разъемы, зажимы и т. Выключатель концевой с двумя отдельными цепями 9. Графические обозначения следует выполнять линиями той же толщины, что и линии связи. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.

Понятие схемы и ее составных частей Разновидности схем и их особенности Условные обозначения в электрических схемах Буквенно-цифровые позиционные обозначения Графические обозначения Коммутационные и контактные элементы Резисторы и конденсаторы Полупроводниковые элементы Элементы аналоговой техники Элементы цифровой техники Электрические машины Прочие элементы Общие правила выполнения схем Основные положения Линии Текстовая информация Оформление схем Заключение.. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Поскольку функциональные схемы при эксплуатации изделия применяют совместно с принципиальными, необходимо чтобы буквенно-цифровые обозначения элементов и устройств на этих схемах были одинаковыми. Переключение SWT или Условные графические обозначения силового оборудования станций и подстанций

Соединение конденсаторов

Сразу можно выделить три типа (всего существует именно столько) соединений элементов:

Последовательное
— суммарная емкость всей цепочки вычислить достаточно просто. Она будет в этом случае равна произведению всех емкостей элементов, разделенному на их сумму.
Параллельное
— в этом случае вычислить суммарную емкость еще проще. Необходимо сложить емкости всех входящих в цепочку конденсаторов.
Смешанное
— в данном случае схема разбивается на несколько частей. Можно сказать, что упрощается — одна часть содержит только параллельно соединенные элементы, вторая — только последовательно.

И это только общие сведения о конденсаторах, на самом деле очень много о них можно рассказывать, приводить в пример занимательные эксперименты.

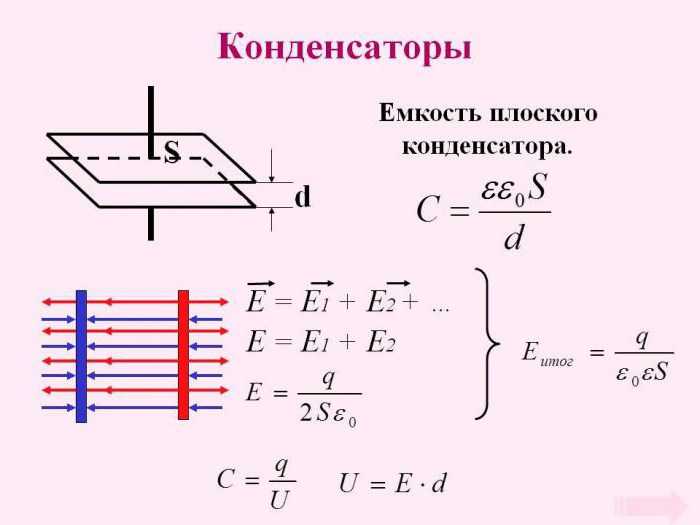

Конденсаторы

Конденсаторы – это детали, которые встречаются в любой конструкции без исключения. Обычно самые простые конденсаторы представляют собой две пластины из металла. И в качестве диэлектрического компонента выступает воздух. Сразу вспоминаются уроки физики в школе, когда проходили тему о конденсаторах. В качестве модели выступали две огромные плоские железки круглой формы. Их приближали друг к другу, затем отдаляли. И в каждом положении проводили замеры. Стоит отметить, что вместо воздуха может использоваться слюда, а также любой материал, который не проводит электрический ток. Обозначения радиодеталей на импортных принципиальных схемах отличается от ГОСТов, принятых в нашей стране.

Обратите внимание на то, что через обычные конденсаторы не проходит постоянный ток. С другой же стороны, переменный ток через него проходит без особых трудностей. Учитывая это свойство, устанавливают конденсатор только там, где необходимо отделить переменную составляющую в постоянном токе

Следовательно, можно сделать схему замещения (по теореме Кирхгофа):

Учитывая это свойство, устанавливают конденсатор только там, где необходимо отделить переменную составляющую в постоянном токе. Следовательно, можно сделать схему замещения (по теореме Кирхгофа):

При работе на переменном токе конденсатор замещается отрезком проводника с нулевым сопротивлением.
При работе в цепи постоянного тока конденсатор замещается (нет, не емкостью!) сопротивлением.

Основной характеристикой конденсатора является электрическая емкость. Единица емкости – это Фарад. Она очень большая. На практике, как правило, используются конденсаторы, емкость которых измеряется в микрофарадах, нанофарадах, микрофарадах. На схемах конденсатор обозначается в виде двух параллельных черточек, от которых идут отводы.

Переменный резистор (потенциометр)

Постоянные сопротивления имеют всего два вывода. А вот переменные – три. На электрических схемах и на корпусе элемента указывается сопротивление между двумя крайними контактами. А вот между средним и любым из крайних сопротивление будет меняться в зависимости от того, в каком положении находится ось резистора. При этом если подключить два омметра, то можно увидеть, как будет меняться показание одного в меньшую сторону, а второго – в большую. Нужно понять, как читать схемы радиоэлектронных устройств. Обозначения радиодеталей тоже не лишним окажется знать.

Суммарное сопротивление (между крайними выводами) останется неизменным. Переменные резисторы используются для регулирования усиления (с их помощью меняете вы громкость в радиоприемниках, телевизорах). Кроме того, переменные резисторы активно используются в автомобилях. Это датчики уровня топлива, регуляторы скорости вращения электродвигателей, яркости освещения.

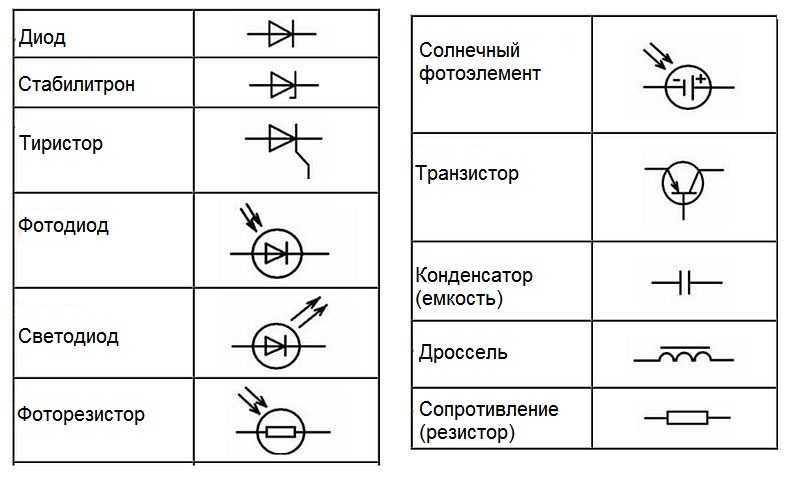

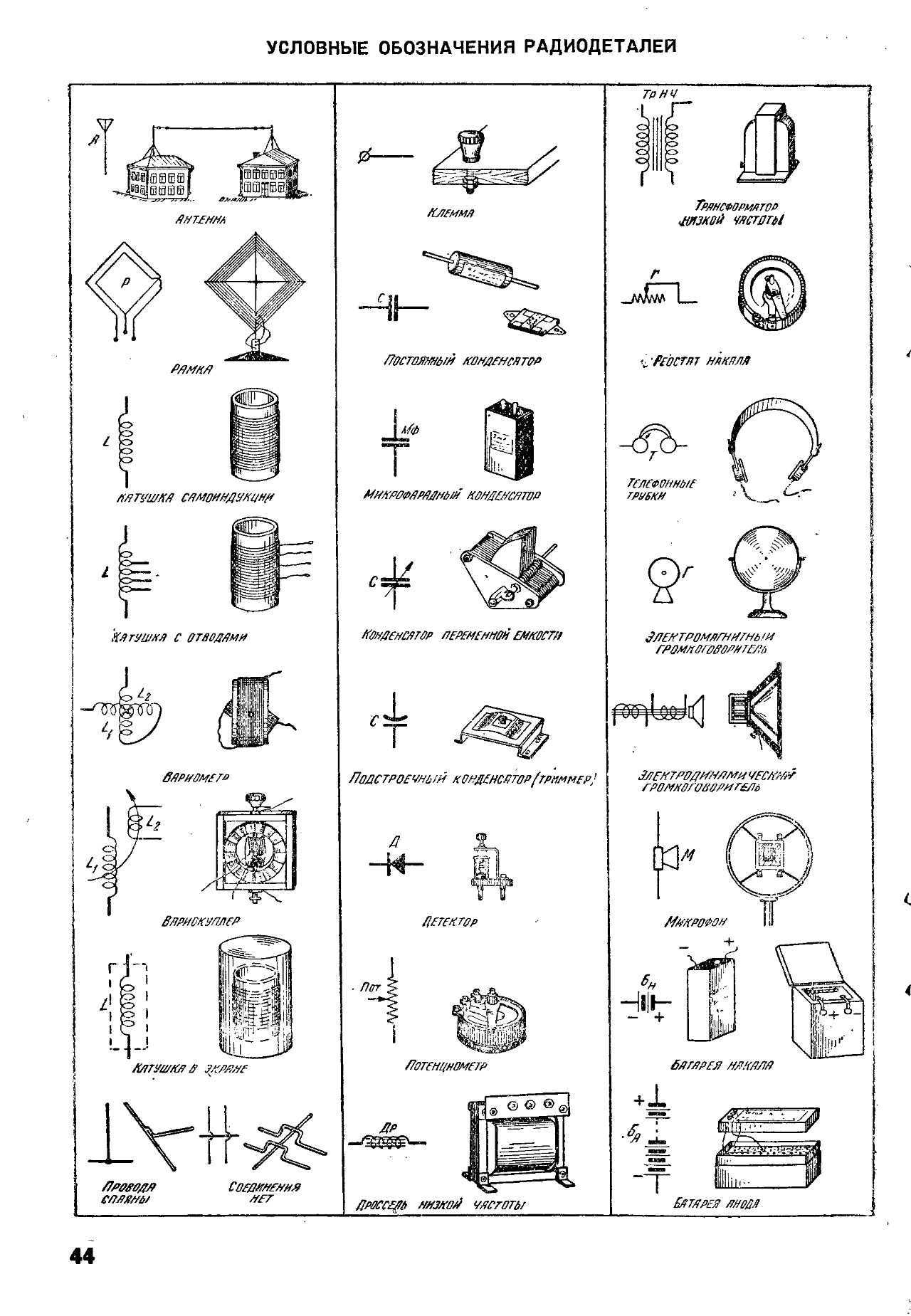

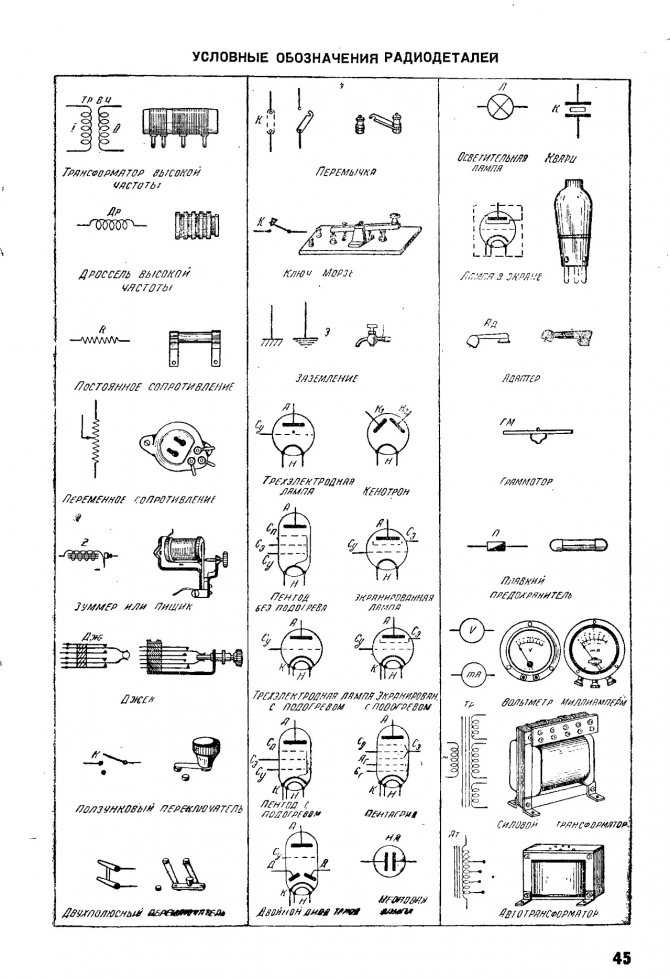

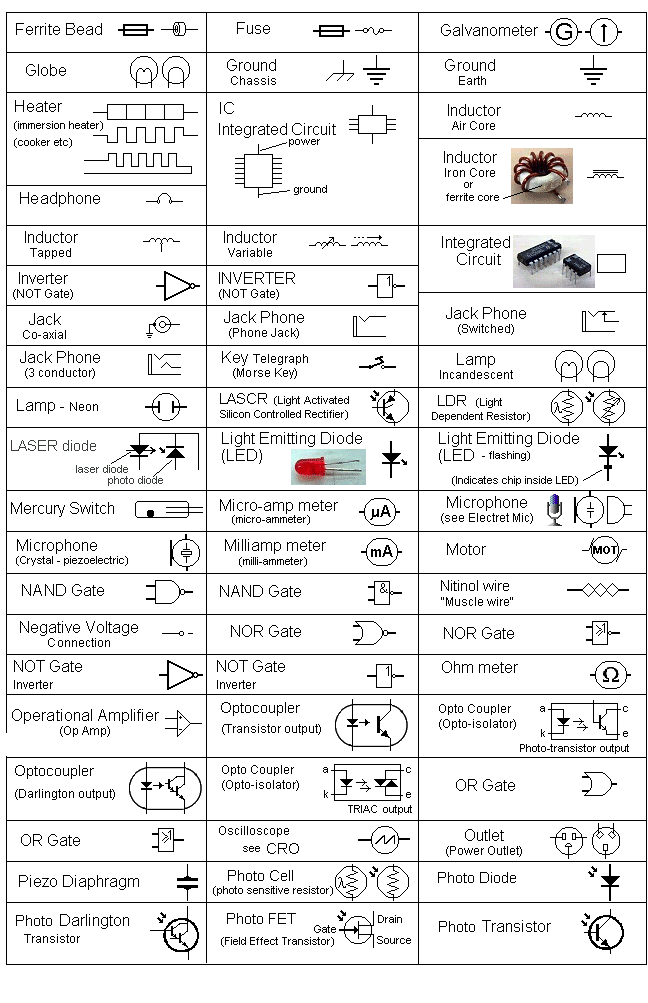

Обозначение на схемах радиодеталей

Начинающие радиолюбители нередко сталкиваются с такой проблемой, как обозначение на схемах радиодеталей и правильное прочтение их маркировки. Основная трудность заключается в большом количестве наименований элементов, которые представлены транзисторами, резисторами, конденсаторами, диодами и другими деталями. От того, насколько правильно прочитана схема, во многом зависит ее практическое воплощение и нормальная работа готового изделия.

Резисторы

К резисторам относятся радиодетали, обладающие строго определенным сопротивление протекающему через них электрическому току. Данная функция предназначена для понижения тока в цепи. Например, чтобы лампа светила менее ярко, питание на нее подается через резистор. Чем выше сопротивление резистора, тем меньше будет свечение лампы. У постоянных резисторов сопротивление остается неизменным, а переменные резисторы могут изменять свое сопротивление от нулевого значения до максимально возможной величины.

Каждый постоянный резистор обладает двумя основными параметрами – мощностью и сопротивлением. Значение мощности указывается на схеме не буквенными или цифровыми символами, а с помощью специальных линий. Сама мощность определяется по формуле: P = U x I, то есть равна произведению напряжения и силы тока

Данный параметр имеет важное значение, поскольку тот или иной резистор может выдержать лишь определенное значение мощности. Если это значение будет превышено, элемент просто сгорит, так как во время прохождения тока по сопротивлению происходит выделение тепла

Поэтому на рисунке каждые линии, нанесенные на резистор, соответствуют определенной мощности.

Существуют и другие способы обозначения резисторов на схемах:

На принципиальных схемах обозначается порядковый номер в соответствии с расположением (R1) и значение сопротивления, равное 12К. Буква «К» является кратной приставкой и обозначает 1000. То есть, 12К соответствует 12000 Ом или 12 килоом. Если в маркировке присутствует буква «М», это указывает на 12000000 Ом или 12 мегаом.
В маркировке с помощью букв и цифр, буквенные символы Е, К и М соответствуют определенным кратным приставкам. Так буква Е = 1, К = 1000, М = 1000000. Расшифровка обозначений будет выглядеть следующим образом: 15Е – 15 Ом; К15 – 0,15 Ом – 150 Ом; 1К5 – 1,5 кОм; 15К – 15 кОм; М15 – 0,15М – 150 кОм; 1М2 – 1,5 мОм; 15М – 15мОм.
В данном случае используются только цифровые обозначения. Каждое включает в себя три цифры. Первые две из них соответствуют значению, а третья – множителю. Таким образом, к множителям относятся: 0, 1, 2, 3 и 4. Они означают количество нулей, добавляемых к основному значению. Например, 150 – 15 Ом; 151 – 150 Ом; 152 – 1500 Ом; 153 – 15000 Ом; 154 – 120000 Ом.

Постоянные резисторы

Название постоянных резисторов связано с их номинальным сопротивлением, которое остается неизменным в течение всего периода эксплуатации. Они различаются между собой в зависимости от конструкции и материалов.

Проволочные элементы состоят из металлических проводов. В некоторых случаях могут использоваться сплавы с высоким удельным сопротивлением. Основой для намотки проволоки служит керамический каркас. Данные резисторы обладают высокой точностью номинала, а серьезным недостатком считается наличие большой собственной индуктивности. При изготовлении пленочных металлических резисторов, на керамическое основание напыляется металл, обладающий высоким удельным сопротивлением. Благодаря своим качествам, такие элементы получили наиболее широкое распространение.

Конструкция угольных постоянных резисторов может быть пленочной или объемной. В данном случае используются качества графита, как материала с высоким удельным сопротивлением. Существуют и другие резисторы, например, интегральные. Они применяются в специфических интегральных схемах, где использование других элементов не представляется возможным.

Переменные резисторы

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке	Группа основных видов элементов и приборов	Элементы, входящие в состав группы (наиболее характерные примеры)
	Устройства	Лазеры, мазеры, приборы телеуправления, усилители.
	Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений	Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.
	Конденсаторы
	Микросборки, интегральные схемы	Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.
	Разные элементы	Различные виды осветительных устройств и нагревательных элементов.
	Обозначение предохранителя на схеме, разрядников, защитных устройств	Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.
	Источники питания, генераторы, кварцевые осцилляторы	Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.
	Устройства для сигналов и индикации	Индикаторы, приборы световой и звуковой сигнализации
	Контакторы, реле, пускатели	Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.
	Дроссели, катушки индуктивности	Дроссели в люминесцентном освещении.
	Двигатели	Двигатели постоянного и переменного тока.
	Измерительные приборы и оборудование	Счетчики, часы, показывающие, регистрирующие и измерительные приборы.
		Силовые автоматические выключатели, короткозамыкатели, разъединители.
	Резисторы
Счетчики импульсов
Частотометры
Счетчики активной энергии
Счетчики реактивной энергии

Регистрирующие приборы
Измерители времени действия, часы
Вольтметры
Ваттметры
	Выключатели и разъединители в силовых цепях	Автоматические выключатели
Короткозамыкатели
Разъединители
	Резисторы	Терморезисторы
Потенциометры
Шунты измерительные
Варисторы
	Коммутационные устройства в цепях измерения, управления и сигнализации	Выключатели и переключатели
Выключатели кнопочные
Выключатели автоматические
Выключатели, срабатывающие под действием различных факторов: От уровня
От давления
От положения (путевые)
От частоты вращения
От температуры
	Трансформаторы, автотрансформаторы	Трансформаторы тока
Электромагнитные стабилизаторы
Трансформаторы напряжения
	Устройства связи, преобразователи неэлектрических величин в электрические	Модуляторы
Демодуляторы
Дискриминаторы
Генераторы частоты, инверторы, преобразователи частоты
	Приборы полупроводниковые и электровакуумные	Диоды, стабилитроны
Электровакуумные приборы
Транзисторы
Тиристоры
	Антенны, линии и элементы СВЧ	Ответвители
Короткозамыкатели

Трансформаторы, фазовращатели
Аттенюаторы

	Контактные соединения	Скользящие контакты, токосъемники


Разборные соединения
Высокочастотные соединители
	Механические устройства с электромагнитным приводом	Электромагниты
Тормоза с электромагнитными приводами
Муфты с электромагнитными приводами
Электромагнитные патроны или плиты
	Ограничители, устройства оконечные, фильтры	Ограничители
Кварцевые фильтры

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

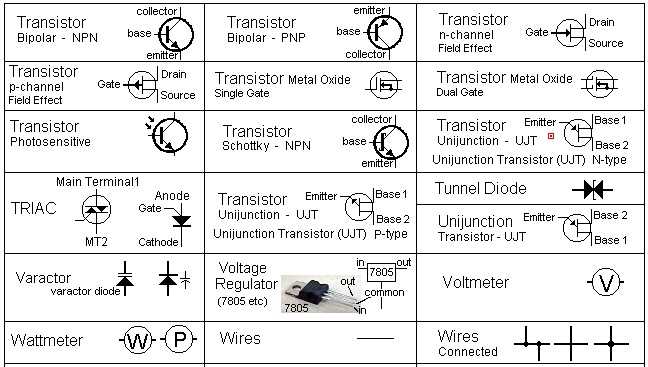

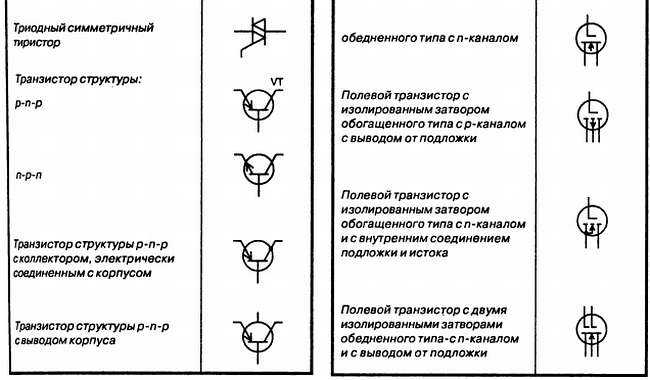

Транзисторы

Если диоды и стабилитроны можно иногда даже не встретить в конструкциях, то транзисторы вы найдете в любой (кроме У транзисторов три электрода:

База (сокращенно буквой «Б» обозначается).
Коллектор (К).
Эмиттер (Э).

Транзисторы могут работать в нескольких режимах, но чаще всего их используют в усилительном и ключевом (как выключатель). Можно провести сравнение с рупором — в базу крикнули, из коллектора вылетел усиленный голос. А за эмиттер держитесь рукой — это корпус. Основная характеристика транзисторов — коэффициент усиления (отношение тока коллектора и базы). Именно данный параметр наряду с множеством иных является основным для этой радиодетали. Обозначения на схеме у транзистора — вертикальная черта и две линии, подходящие к ней под углом. Можно выделить несколько наиболее распространенных видов транзисторов:

Полярные.
Биполярные.
Полевые.

Существуют также транзисторные сборки, состоящие из нескольких усилительных элементов. Вот такие самые распространенные существуют радиодетали. Обозначения на схеме были рассмотрены в статье.

Резистор на схеме обозначается латинской буквой «R», цифра — условный порядковый номер по схеме. В прямоугольнике резистора может быть обозначена номинальная мощность резистора — мощность, которую он может долговременно рассеивать без разрушения. При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего. Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами. Ниже приведена таблица цветовых кодов.

Наиболее часто встречающаяся система обозначений полупроводниковых радиодеталей — европейская. Основное обозначение по этой системе состоит из пяти знаков. Две буквы и три цифры — для широкого применения. Три буквы и две цифры — для специальной аппаратуры. Следующая за ними буква обозначает разные параметры для приборов одного типа.

Первая буква — код материала:

А — германий;В — кремний;С — арсенид галлия;R — сульфид кадмия.

Вторая буква — назначение:

А — маломощный диод;В — варикап;С — маломощный низкочастотный транзистор;D — мощный низкочастотный транзистор;Е — туннельный диод;F — маломощный высокочастотный транзистор;G — несколько приборов в одном корпусе;Н — магнитодиод;L — мощный высокочастотный транзистор;М — датчик Холла;Р — фотодиод, фототранзистор;Q — светодиод;R — маломощный регулирующий или переключающий прибор;S — маломощный переключательный транзистор;Т — мощный регулирующий или переключающий прибор;U — мощный переключательный транзистор;Х — умножительный диод;Y — мощный выпрямительный диод;Z — стабилитрон.

Электронно-дырочный р-n переход

Электронно-дырочным, или р-n переходом, называют контакт двух полупроводников одного вида с различными типами проводимости (электронным и дырочным). Классическим примером р-n перехода являются: n-Si – p-Si, n-Ge – p-Ge.

В пограничном слое происходит рекомбинация (воссоединение) электронов и дырок. Свободные электроны из зоны полупроводника n-типа занимают свободные уровни в валентной зоне полупроводника p-типа. В результате вблизи границы двух полупроводников образуется слой, лишенный подвижных носителей заряда и поэтому обладающий высоким электрическим сопротивлением, так называемой запирающий слой. Толщина запирающего слоя обычно не превышает нескольких микрометров.

Расширению запирающего слоя препятствуют неподвижные ионы донорных и акцепторных примесей, которые образуют на границе полупроводников двойной электрический слой. Этот слой определяет контактную разность потенциалов (потенциальный барьер) на границе полупроводников. Возникшая разность потенциалов создает в запирающем слое электрическое поле, препятствующее как переходу электронов из полупроводника n-типа в полупроводник р-типа, так и переходу дырок в полупроводник n-типа. В то же время электроны могут свободно двигаться из полупроводника p-типа в полупроводник n-типа, точно так же как дырки из полупроводника n-типа в полупроводник р-типа. Таким образом, контактная разность потенциалов препятствует движению основных носителей заряда и не препятствует движению неосновных носителей заряда. Однако при движении через p-n-переход неосновных носителей (так называемый дрейфовый ток Iдр) происходит снижение контактной разности потенциалов φк, что позволяет некоторой части основных носителей, обладающих достаточной энергией, преодолеть потенциальный барьер, обусловленный контактной разностью потенциалов φк. Появляется диффузный ток Iдиф, который направлен навстречу дрейфовому току Iдр, т.е. возникает динамическое равновесие при котором Iдр = Iдиф.

Если к p-n-переходу приложить внешнее напряжение, которое создает в запирающем слое электрическое поле напряженностью Евн, совпадающее по направлению с полем неподвижных ионов напряженностью Езап, это приведет лишь к расширению запирающего слоя, так как отведет от контактной зоны и положительные, и отрицательные носители заряда (дырки и электроны).

При этом сопротивление р-n-перехода велико, ток через него мал – он обусловлен движением неосновных носителей заряда. В этом случае ток называется обратным (дрейфовым), а р-n-переход закрытым.

При противоположной полярности источника напряжения внешнее электрическое поле направлено навстречу полю двойного электрического слоя, толщина запирающего слоя уменьшается и при напряжении 0,3 – 0,5 В запирающий слой исчезает. Сопротивление р-n-перехода резко снижается и возникает сравнительно большой ток. Ток при этом называют прямым (диффузионным), а переход открытым.
