Как прозвонить лампочку c помощью мультиметра (тестера)?

Принцип работы

Дроссель функционирует в лампе вместе со стартером. Принцип их действия имеет такую последовательность:

• при возникновении напряжения в лампе электрические заряды поступают в стартер, который состоит из заполненного инертным газом баллона с контактами и конденсатора;
• за счет напряжения газ ионизируется и по цепи дросселя проходит ток;
• происходит возрастание силы тока до 0,5 Ампер за счет разогрева контактов из биметалла и газа;
• далее происходит нагревание катодов, и освобождаются электроды, подогревая в трубке светильника ртутные пары;
• ионизация завершается при мгновенном замыкании контактов завершение ионизации происходит при мгновенном замыкании контактов;
• при понижении температуры стартера осуществляется их быстрое размыкание и прекращение подачи тока к катоду и стартеру.

Заряд, сформировавшийся в ртутных парах, обеспечивает ультрафиолетовое излучение, под воздействием которого возникает освещение видимое человеком.

Готовим мультиметр к работе

Вынимаем прибор из чехла или футляра. Первым делом проводим визуальный осмотр. Корпус должен быть целым, крышка батарейного отсека установлена без перекосов. Визуально оцениваем целостность проводов и щупов. Отсутствие изоляции, которая может от времени просто осыпаться, восстанавливаем изолентой. Поможет и термоусадочная трубка, если она есть. Щупы тоже стоит осмотреть, замотать сколы по необходимости. Селектор мультиметра ставив в режим измерения омов, на отметку в 200 Ом. Чёрный кабель со щупом включаем в гнездо Com. Красный — в гнездо с символами измеряемых величин, названных в честь Алессандро Вольта, Андре-Мари Ампера и Георга Ома — V, A и Омега.

На индикаторе должна быть единица. Если это не так — прибор нуждается в ремонте. Замыкаем накоротко щупы. На дисплее должна выйти цифра ноль. Если всё так и происходит — прибор исправен. Если цифры меняются, отображаются тускло, попробуйте поменять элемент питания прибора на заведомо свежий и рабочий. Не помогло — мультиметр надо ремонтировать. Для проверки лампочки ставим селектор мультиметра на символ поиска обрыва. На корпусе в этом месте схематично изображён диод.

Неполадки и их устранение

Определить перегорание люминесцентной лампы можно по нескольким факторам:

• лампа не включается при подаче напряжения;
• при запуске наблюдаются кратковременные мерцания, постепенно переходящие в равномерное свечение;
• прибор долго мерцает, но не может разгореться в полную силу;
• при работе слышен сильный гул;
• лампочка работает, однако во время свечения наблюдаются мерцания и пульсации.

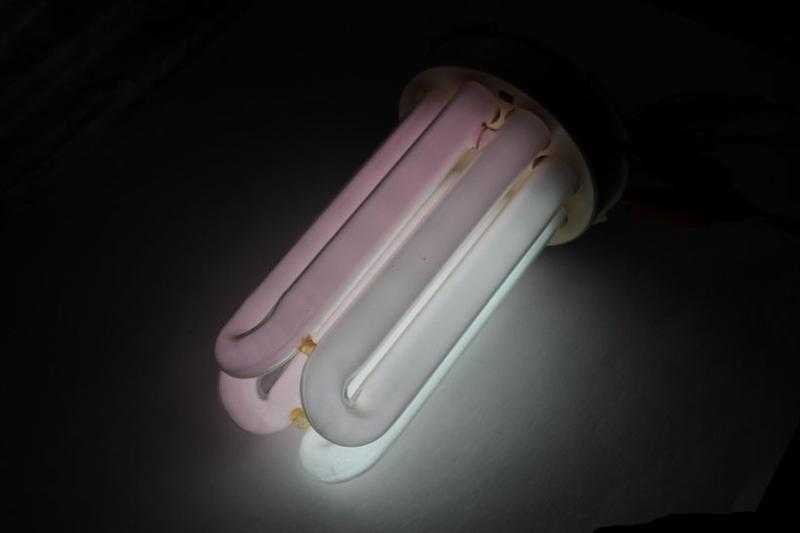

Лампа в момент пульсации.

Полный отказ от включения повод проверить прибор. Но при мерцании пользователи откладывают диагностику и ремонт на неопределенный срок. Делать этого не рекомендуется, т.к. пульсирующее свечение некомфортно и негативно действует на зрение.

Перед началом проверки убедитесь, что проблема в лампе, а не в светильнике. Для проверки подключите к светильнику заведомо исправную колбу.

Что и как можно проверить

Люминесцентная лампа отличается не самой сложной конструкцией и довольно простым принципом работы. Это энергосберегающий вид источника света, который может выдавать одинаковую степень яркости с лампами накаливания, но при этом потреблять в 6-7 раз меньше энергии.

Колба прибора подвергается вакуумированию и закачиванию в освободившееся пространство инертного газа с небольшой каплей ртути (30 мг). Рядом с основанием располагаются электроды. Каждое газоразрядное устройство оснащено стартером, пускорегулирующей аппаратурой и дросселем.

Первоначально электрический ток, возникающий в пусковом устройстве люминесцентной лампы, накаляет биметаллические контакты, затем разогревает электроды, после чего размыкает цепь. В тот же момент дроссель подает дуговой разряд на электроды, в результате чего возникает ультрафиолетовое излучение. Проходя через люминофорное покрытие, УФ-лучи становятся видимыми для человеческого глаза.

Таким образом, основной причиной поломки люминесцентной лампы может считаться выход из строя:

• ПРА или ЭПРА;
• конденсатора;
• дросселя;
• стартера.

Проблема также может заключаться в малой емкости конденсатора или перегоревших вольфрамовых нитях.

Важно: при наличии в конструкции ЭПРА стартер в ней не предусмотрен. Для выявления поломки используется ряд приборов

Однако чаще всего это простой мультиметр или индикаторная отвертка

Однако чаще всего это простой мультиметр или индикаторная отвертка

Для выявления поломки используется ряд приборов. Однако чаще всего это простой мультиметр или индикаторная отвертка.

Неполадки и их устранение

Определить перегорание люминесцентной лампы можно по нескольким факторам:

• лампа не включается при подаче напряжения;
• при запуске наблюдаются кратковременные мерцания, постепенно переходящие в равномерное свечение;
• прибор долго мерцает, но не может разгореться в полную силу;
• при работе слышен сильный гул;
• лампочка работает, однако во время свечения наблюдаются мерцания и пульсации.

Лампа в момент пульсации.

Полный отказ от включения повод проверить прибор. Но при мерцании пользователи откладывают диагностику и ремонт на неопределенный срок. Делать этого не рекомендуется, т.к. пульсирующее свечение некомфортно и негативно действует на зрение.

Для диагностики требуется мультиметр или тестер с возможностью замера сопротивления на контактах.

Если дело в патроне, почистите контакты спиртовой жидкостью, зачистите шкуркой и в случае необходимости измените их положение относительно колбы. Возможно, проблема в слабом контакте между компонентами системы.

Если светильник исправен, проблема в лампе.

Рекомендуем к просмотру: Как проверить лампу дневного света

Целостность спиралей электродов

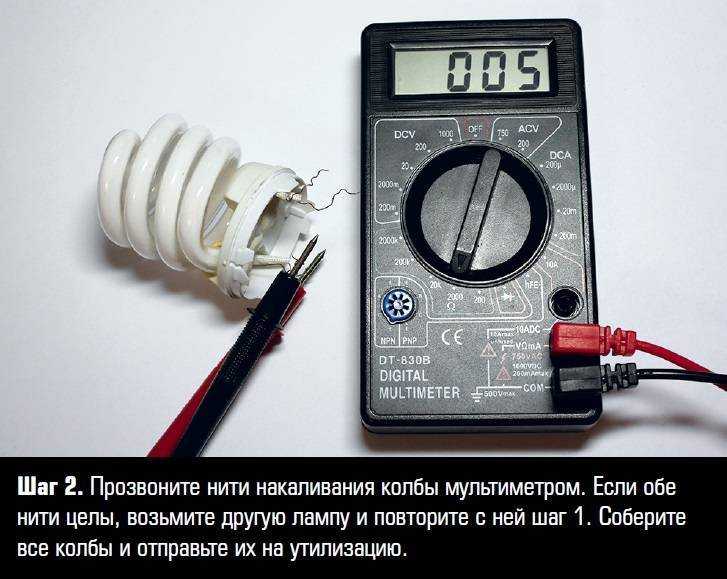

Первый этап проверки колбы это измерение сопротивления в контактах системы мультиметром. Установите режим проверки сопротивления, выбирая минимальный диапазон значений. Щупы приложите к контактам лампы с обеих сторон.

Нулевое сопротивление свидетельствует о разрыве нити между электродами во внутренней части колбы. На исправном устройстве показатель сопротивления будет находиться в диапазоне от 3 до 16 Ом в зависимости от характеристик модели.

Наличие даже одного разрыва является поводом для утилизации старого прибора и покупки новой лампы.

Неисправности в электронном балласте

В современных осветительных приборах для стабилизации напряжения используется электронная пускорегулирующая аппаратура. Рекомендуется сначала попробовать заменить балласт на рабочий и проверить исправность системы. Если причина в нем, можно приступать к самостоятельной починке устройства.

Неисправный ЭПРА.

Первым делом меняется предохранитель. Слабое свечение электродов свидетельствует о пробитом конденсаторе. Его можно заменить, но лучше сразу подбирать конденсатор с рабочим напряжением 2 кВ. Это даст запас надежности, поскольку в подавляющем большинстве дешевых ЭПРА применяются конденсаторы с показателями не более 400 В. Такие элементы плохо переносят нагрузки и быстро сгорают.

Частые перепады напряжений в сети негативно воздействуют на транзисторы. Прозвонка покажет неисправность компонентов.

Как проверить дроссель

Неисправность дросселя обычно выражается гудением светильника, темнеющими краями колбы, перегревом, сильным мерцанием во время работы. Если хоть один из этих признаков имеет место, надо проверить элемент сопротивления.

Проверка дросселя.

Проверка включает шаги:

1. Из светильника вытаскивается стартер.
2. Контакты в патроне замыкаются накоротко.
3. Колба вытаскивается из паза, контакты в патронах закорачиваются.
4. Включается мультиметр в режиме измерения сопротивления.
5. Щупы подсоединяются к контактам в патроне лампы. Бесконечное сопротивление говорит об обрыве обмотки, малое значение в области нуля — о межвитковом замыкании.

Нередко перегорание дросселя сопровождается запахом паленого металла и темными пятнами на корпусе стабилизатора.

Как проверить стартер

Если лампа мерцает, но не загорается в полную силу, надо проверить стартер. Проверка возможна только при последовательном подключении лампочки на 60 Вт и стартера к сети.

Как проверить емкость конденсатора тестером

Проблема с конденсатором может оказать существенное влияние на всю систему, снизив КПД с 90% до 40%. Конденсатор подбирается по мощности конкретной лампы. К примеру, для 40 Вт оптимальный конденсатор емкостью 4,5 мкФ.

Проверка конденсатора тестером.

Емкость проверяется мультиметром или тестером.

Проверка мультиметром

Мультиметр очень полезный инструмент для эффективной проверки узлов лампы. Переключите его в режим прозвонки или измерение сопротивления в минимальном диапазоне.

Если при подключении щупов к контактам колбы на дисплее мультиметра появляется конкретное значение, лампа исправна. Отсутствие сигналов говорит об обрыве нити. Проверка других узлов осуществляется так же. Нужно лишь заранее ознакомиться с номинальными значениями сопротивлений на контактах и прозвонить их. Даже минимальное отклонение может стать причиной поломки.

Проверка ЛЛ мультиметром.

Как прозвонить лампочку мультиметром в домашних условиях?

Визуальный осмотр не всегда позволяет качественно оценить состояние электрической лампы накаливания, даже при целой спирали внутренняя цепь может быть оборвана. Поэтому лучше довериться приборам, которые при правильном использовании безошибочно укажут на неисправность. Рассмотрим, как проверить лампочку накаливания мультиметром.

Бытовые лампы накаливания на 220 вольт для освещения помещений имеют два самых распространенных стандарта цоколей и патронов под них – Е14 и Е25, цифры указывают на диаметр резьбового соединения.

Проще всего, на первый взгляд, лампу с целой спиралью вкрутить в патрон другого заведомо исправного осветительного прибора и убедиться в том, что она работает. Но не всегда на месте есть светильник с подходящим патроном, тем более исправным.

Поэтому используются мультиметры, эти приборы малогабаритные, легкие, просты в обращении, даже дилетант сможет работать с ним в режиме прозвонки.

Установка прибора в режим прозвонки

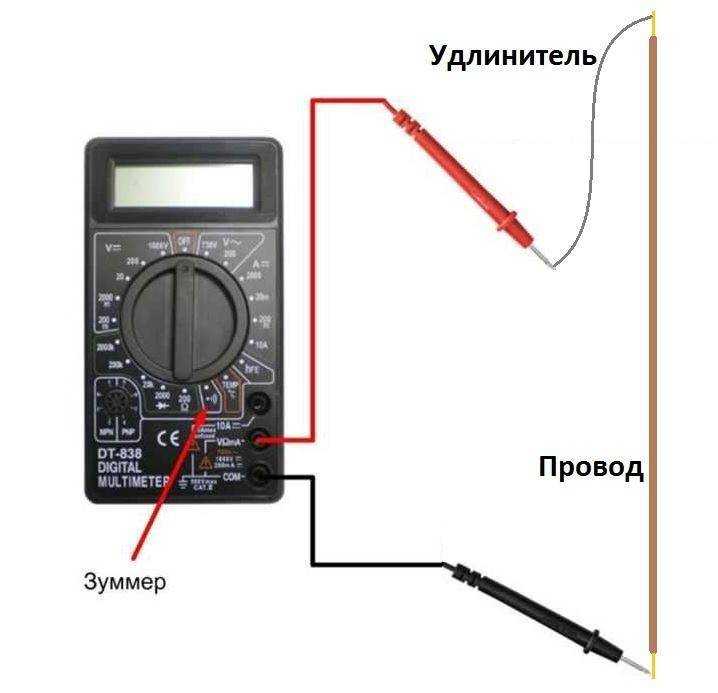

Термин «прозвонка» подразумевает проверку электрической цепи на целостность, наличие контакта.

В каждом современном мультиметре есть такой режим, классическое расположение органов управления на приборах, это пакетный переключатель в центре корпуса, под жидкокристаллическим дисплеем.

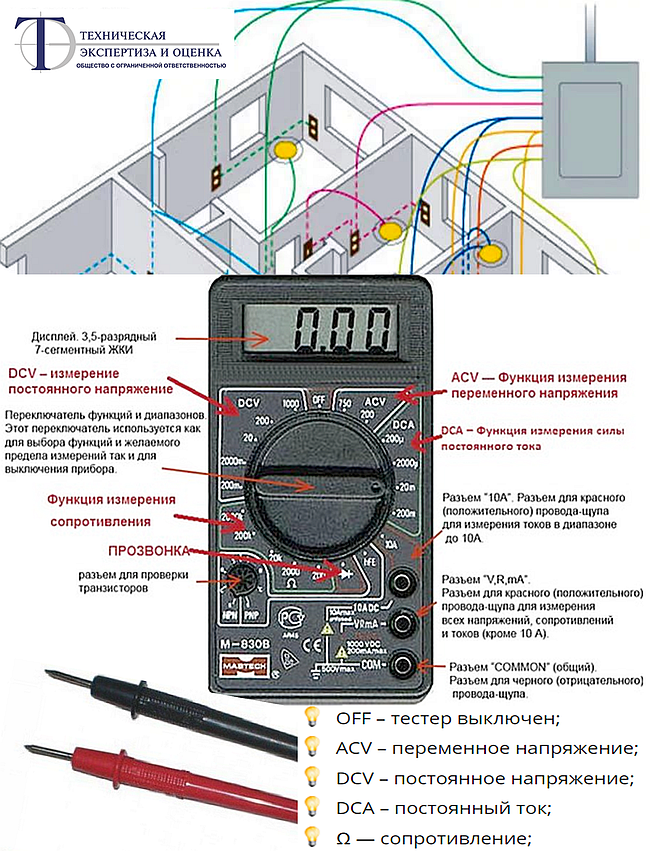

Его поворотом устанавливаются нужные режимы, на корпусе по кругу указаны их буквенные и символические обозначения, которые специалисты хорошо понимают, в нашем случае это знак диода или зуммера.

Примеры мест расположения символов прозвонки на разных мультиметрах

Кроме положения переключателя надо правильно подключить контактные измерительные щупы. Выше на правом снимке это отчетливо видно – в правом нижнем углу мультиметра черный щуп вставляется в самое нижнее отверстие со знаком заземления и буквами «СОМ». Красный вставляется в разъем выше с обозначением «VΩmA».

После установки органов управления в нужное положение можно проводить тестирование, прозвонку, но перед этим убедитесь, что прибор работает. Замкните металлические наконечники красного и черного щупа, при исправном приборе услышите характерный тон зуммера.

На экране высветятся нули, это означает, что в электроцепи нет обрыва или сопротивления, при размыкании цепи на дисплее установится «1».

Проверка лампы

Приставьте наконечник одного щупа к центральному контакту лампы, второй к резьбе цоколя, при исправной лампе услышите, как работает зуммер, на дисплее отобразятся цифры от 3 до 200. Значение сопротивления спирали в Ω (Ом) зависит от материала и длины спирали. Для надежности перед тестированием зачистите места прикосновения щупов надфилем, они имеют свойство окисляться.

Таким способом можно не только проверить лампочки на исправность, но и определить приблизительно потребляемую мощность. Если по какой-либо причине надпись с номиналом на стеклянной колбе отсутствует, для точности измерений поставьте прибор в режим измерения 200 Ом.

Красной стрелкой указано положение измерений в пределах до 200 Ом

Пример того, как прозвонить или измерить сопротивление спирали лампы накаливания

По указанной выше методике замерьте сопротивление спирали на лампе. Не вдаваясь для расчетов в математические формулы, сравнить отношение сопротивления к мощности лампы можно по заранее составленной таблице.

Таблица отношения мощности к сопротивлению спирали лампы накаливания в 200 В

Ω	Вт
150	25
85	40
63	60
48	75
38	100
27	150

Погрешность сопротивления может составлять ± 2–3 Ом.

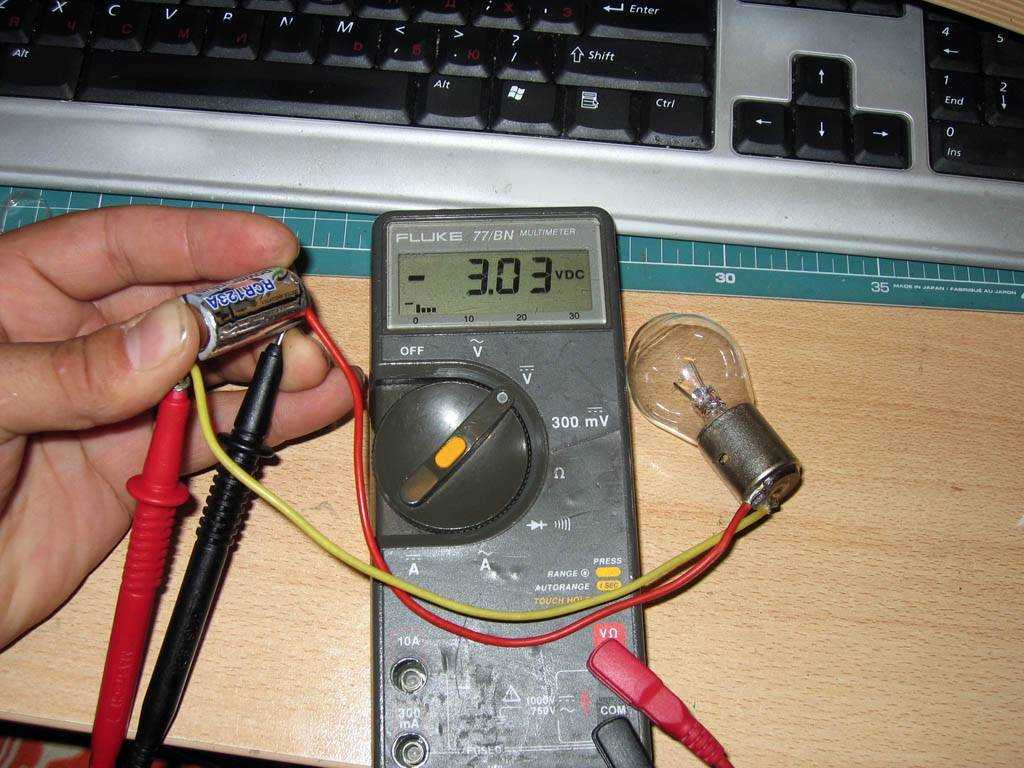

Лампы накаливания в транспортных средствах на 12 В проверяются аналогичным способом, только надо учитывать, что в некоторых случаях в фарах они имеют две спирали, для дальнего и ближнего света. Можно проверить трубчатые люминесцентные лампы, в них также две спирали на краях между электродами.

Конструкция люминесцентной трубчатой лампы

Но не пытайтесь тестером, используя в домашних условиях эту методику, проверять компактные люминесцентные, экономичные галогеновые и светодиодные лампы с патронами стандарта Е27 и Е14.

В этих конструкциях присутствует схема, электронный блок подключения и запуска, поэтому проверка осуществляется по другой системе.

Вопрос проверки таких лампочек мультиметром или другим способом требует отдельного, детального рассмотрения.

Безопасная и правильная работа мультиметром

Работа с электрическими приборами и сетями должна быть безопасной. Это правило относиться и к процедуре прозвона проводников мультиметром. Выделим основные рекомендации, которых нужно придерживаться перед началом и в ходе работ:

1. В первую очередь, цепь должна быть полностью обесточена посредством выключения автомата в распределительном щите, извлечения элементов питания (если рассматриваемый объект — электронный прибор).
2. Имеющиеся в цепи конденсаторы должны быть разряжены закорачиванием. Иначе, при измерительных работах мультиметр может выйти из строя.
3. Для удобства при прозвонке рекомендуется на концах измерительных проводов использовать специальные наконечники («крокодилы»). Данные приспособления создают надежный контакт с исследуемым проводником и, при этом, освобождают руки.
4. Пытаясь зафиксировать щуп, не рекомендуется прикасаться пальцами рук к оголенным проводам и кончику щупа. В противном случае, полученные результаты могут быть некорректными.

Подключение и ремонт баластника для люминесцентных ламп

Балласт для газоразрядной лампы (люминесцентные источники света) применяется с целью обеспечения нормальных условий работы. Другое название – пускорегулирующий аппарат (ПРА). Существует два варианта: электромагнитный и электронный. Первый из них отличается рядом недостатков, например, шум, эффект мерцания люминесцентной лампы. Второй вид балласта исключает многие минусы в работе источника света данной группы, поэтому и более популярен. Но поломки в таких приборах тоже случаются. Прежде чем выбрасывать, рекомендуется проверить элементы схемы балласта на наличие неисправностей. Вполне реально самостоятельно выполнить ремонт ЭПРА.

1. Разновидности изделия
2. Запуск и схема подключения
3. Определяем поломки и производим ремонт

Электронный ПРА (балласт). Принцип работы.

Преимущества электронных ПРА

Электронный ПРА — балласт, спасающий лампу. В статье, ниже рассмотрим принцип построения, работу и элементную базу электронных балластов. Электромагнитный ПРА (дроссель-стартер) имеет массу недостат­ков: надоедливое жужжание, непроизвольные вспышки и частое мерца­ние, исходящие от светильников использующих ЛЛ.

Основным и единственным его преимуществом является его деше­визна. Но за низкой ценой дросселя и стартера скрываются высокие экс­плуатационные расходы и масса неприятных факторов, влияющих на здоровье людей.

Директивой Европейской комиссии №2000/55/ЕС предписан запрет на продажу и применение электромагнитных ПРА с целью ускорения повсеместного внедрения ЭПРА (электронных балластов) в странах Евросоюза. В США от использования электромагнитных балластов отказались еще раньше.

Директива комиссии ЕС о запрещении использования электромаг­нитных ПРА, возможно с некоторой задержкой, но неизбежно окажет влияние на принятие аналогичных решений и в России. Отрадным выгля­дит опыт Белоруссии. Там уже разработаны и сегодня действуют новые СНиППы, запрещающие устанавливать ПРА (стартеры и дроссели) в дошкольных и школьных учреждениях, учебных заведениях и больницах, а также на предприятиях, где требуется качественное освещение.

Бурное развитие электронной промышленности позволило создать электронный ПРА, обеспечивший совершенно новое качество работы люминесцентных ламп и светильников.

Широкое использование электронных ПРА (они же ЭПРА, они же электронные балласты) связано с рядом их существенных преимуществ по сравнению с электромагнитными ПРА. Разделим их на четыре группы.

Группа 1 — влияние на здоровье:

• приятный немерцающий свет без стробоскопических эффектов и отсутствие шума благодаря работе в диапазоне 30—100 кГц;
• слабое электромагнитное поле.

Группа 2 — комфортность:

• надежное и быстрое (без мигания) зажигание ламп;
• стабильность освещения независимо от колебаний сетевого напря­жения;
• возможность регулировки светового потока;
• отключение по истечении срока службы лампы.

Группа 3 — экономичность:

• высокое качество потребляемой электроэнергии — близкий к еди­нице коэффициент мощности благодаря потреблению синусои­дального тока с нулевым фазовым сдвигом (при использовании ак­тивного корректора мощности);
• уменьшенное на 20 % энергопотребление (при сохранении свето­вого потока) за счет повышения светоотдачи лампы на повышен­ной частоте и более высокий КПД ЭПРА по сравнению с классиче­скими электромагнитным ПРА;
• увеличенный на 50 % срок службы ламп благодаря щадящему ре­жиму работы и пуска;
• снижение эксплуатационных расходов за счет сокращения числа заменяемых ламп и отсутствия необходимости замены стартеров;
• дополнительное энергосбережение до 70 % при работе в системах управления светом.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

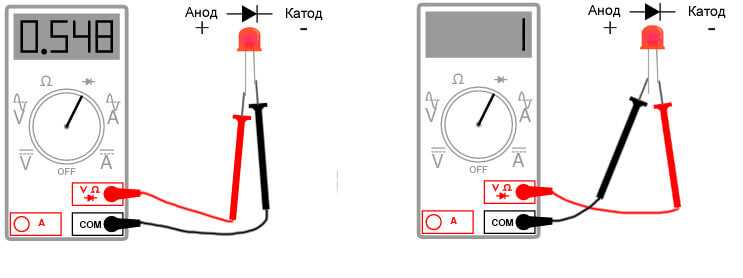

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Галогеновые лампочки

Для начала напомним, что галогеновую лампу относят к тепловому источнику освещения. В ней, как и в обычной лампочке, есть спираль. Под воздействием тока она нагревается и производит световое излучение. Повышенная яркость и насыщенность создается за счет наличия в колбе газовой смеси, в состав которой входят галогены (отсюда и название). Такой тип ламп широко применяют для создания точечного освещения или подсветки.

Что делать, если галогеновая лампочка перестала гореть?

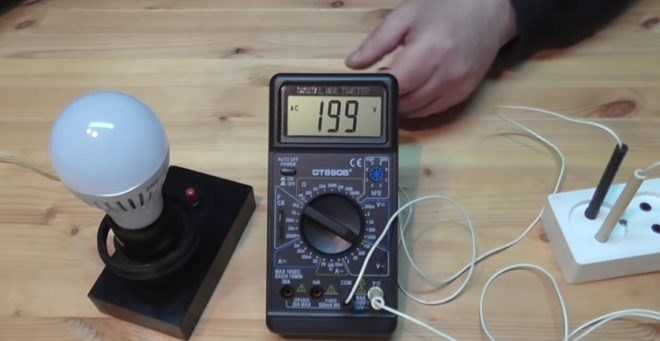

• для начала стоит проверить напряжение в цоколе осветительного прибора;
• если с напряжением все в порядке проверке подвергают лампочку.

Последовательность проверки галогеновой лампы

Проверять будем также мультиметром. Для этого устанавливаем на приборе режим для измерения минимального сопротивления.

• кладем лампочку рядом с прибором;
• берем щупы в руки;
• прикладываем к выводам лампочки.

Показания зависят от типа лампочки и от того насколько она остыла после предыдущего включения. Сопротивления также будут разными для бытовой лампы на 220 вольт и для автомобильной на 12 вольт, но в любом случае величина сопротивления будет в пределах от 0.5 Ом до единиц Ом. Если же значение стремится к бесконечности, то лампа признается нерабочей.

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.
