Особенности конструкции и схема подключения хлопкового выключателя

Выключатели для дома (бытового применения)

В быту применяют различные виды выключателей, однако их назначение обычно ограничивается управлением светильниками. Такой выключатель должен быть удобным, безопасным, имеющим привлекательный дизайн. По способу установки он может быть встроенным или устанавливаться снаружи. В наши дни в качестве органов управления используют поворотную клавишу, такие выключатели распространены в Европе.

В США почти все выключатели рычажкового типа (тумблеры), видимо, традиция. Еще раньше использовались поворотные выключатели, изобретение еще Томаса Эдисона. Они были распространены во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Для включения светильников используют выключатель одноклавишный, для люстр применяют двухклавишный выключатель или даже трехклавишный выключатель. Двойной выключатель света также часто используют для пары помещений туалет/ванная. Нужно сказать, что современные источники света весьма продвинуты по сравнению с тем, что было еще лет 15 назад. Поэтому появилось много выключателей с дополнительными функциями. Наиболее простая из них – выключатель с подсветкой для ночного времени.

Выключатель с таймером отключения используется для экономии света в небольших помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет.

Выключатель с регулятором яркости может быть использован с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть довольно экзотический вид – выключатель по хлопку. Внутри его стоит микрофон, усилитель и микропроцессорное устройство для распознавания характера звука. Такой выключатель после установки может не сработать с первого раза, так как он запоминает звук от пользователя в памяти для последующего сравнения. Надо откровенно сказать, что это довольно дурацкий способ включения и выключения света – люди могут уже спать и шум будет их беспокоить.

Напольный выключатель выполняется в виде кнопки с фиксацией. Он рассчитан на небольшое усилие нажатия и конструктивно выполнен таким образом, чтобы его не повредил большой вес, выдерживал вес ноги.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика прячется за декоративной крышкой. Чтобы пользоваться таким выключателем, включить или выключить его, требуется потянуть за шнур или слегка дернуть его.

Применение хлопкового выключателя

Хлопковый выключатель позволяет проводить включение света по хлопку. Для того чтобы отключить это устройство вам также необходимо хлопнуть в ладоши. Это устройство имеет достаточно простой алгоритм работы. После первого хлопка вы включите устройство, а после второго оно будет выключено.

Выключатели по хлопку необходимо устанавливать в тихих помещениях. К этим помещениям можно отнести:

• Спальню.
• Кладовую.
• Подсобку.
• Подвал.

Их не рекомендуется устанавливать в помещениях, где постоянно собирается много людей. Лишние шумы могут повлиять на качество его работы. К этим помещениям можно отнести офисы, мастерские и производительные площадки.

Чаще всего хлопковый выключатель устанавливают в спальне. Если вы будете лежать в постели, то больше не потребуется вставать с постели. Включить светильник по хлопку можно с помощью этого устройства.

При его установке не следует путать это устройство с акустическим выключателем. Акустические устройства будут срабатывать на шум, а хлопковый выключатель только на хлопок. В первую очередь это устройство будет полезно детям. Раньше выключатели устанавливали высоко и дети не могли до них дотянуться. Теперь ребенок может включить свет по хлопку.

Разновидности акустических выключателей и схемы для сборки своими руками

Если вы поклонник нестандартных идей для дома, то слышали об акустическом выключателе и наверняка хотели его купить либо изготовить своими руками. Готовый прибор дорогой, часто низкого качества. Как сделать такое чудо-техники самостоятельно, не потратив много денег и времени? В данной статье подробно описано как изготовить выключатель, даны схемы соединения и соответствующие разъяснения.

Выключатель «Экосвет»

Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.

Основные параметры прибора:

• нагрузка — 300 Ватт;
• разброс звукового сигнала — от 30 до 150 децибел;
• уровень защищенности корпуса — IP30;
• допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
• стоимость — от 350 рублей.

«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.

На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.

Выключатель «Claps»

Данная модель представляет собой одну из последних разработок, где звуковой сигнал обрабатывается продвинутым микропроцессором. Прибор реагирует только на хлопки, поэтому ложную информацию игнорирует. Обязательное условие для срабатывания — определенный характер передачи звуков, когда хлопки должны идти подряд.

В одной комнате может находиться один или несколько выключателей. Каждый из них будет настроен на заданное количество хлопков. Для этого на плате ставят перемычку в нужную позицию. В результате появляется возможность управления несколькими несвязанными друг с другом приборами, к примеру, кондиционером и светильником, телевизором и магнитофоном. «Claps» компактен (примерно как коробок спичек) и может быть вмонтирован в любое место, в том числе в подрозетник.

Виды звуковых выключателей

Акустические выключатели могут реагировать на голосовые команды и хлопки

Существуют следующие типы акустических выключателей:

• Приборы, реагирующие на хлопок. Заранее программируется, при каком количестве хлопков будет выполняться та или иная команда.
• Приборы, реагирующие на голос или заранее поставленную команду.
• Комбинированные устройства (например, светоакустический выключатель). В них могут устанавливаться звуковые, световые датчики или сенсоры движения. Это наиболее технологичные устройства, у которых риск ложного срабатывания максимально снижен.
• Устройства для слаботочных систем. Используются для подключения видеокамеры или передачи команды охране.

Акустические выключатели стали популярными благодаря удобству применения. Они полезны для пожилых людей, лежачих больных и маленьких детей. Приборы такого класса уже активно используются в системе «Умный дом».

Выключатель по хлопку с микроконтроллером

Микроконтроллер — это маленький кусочек кремния, покрытый пластиком и имеющий металлические выводы, который не выполняет никаких функций без программного обеспечения. Применение его в любой техничке делает её умной и предполагает использование в системе «Умный дом».

Отличие от стандартного звукового выключателя:

• уменьшенное время срабатывания до 100 микросекунд;
• возможности перепрограммирования, установки индивидуальных параметров;
• увеличенный радиус действия;
• возможность изменения порогового значения сигнала (для устранения помех и исключения реагирования на ложные команды);
• плавное изменение яркости освещения;
• меньшее количество составных частей;
• защита от замыкания.

Диммерный акустический выключатель

Оптико-акустический выключатель для скрытой проводки Диммирование – это регулировка нагрузки, которую потребляет прибор. С помощью диммеров можно плавно включать свет, регулировать яркости светодиодной лампы или лампочки накаливания. Не применяется для люминесцентной лампы. Также диммерные устройства могут применяться для регулировки температурного режима в утюгах, паяльниках, чайниках и других бытовых приборах.

Оптико-акустический выключатель нужен для диммерного включения электричества. Принцип работы микросхемы следующий:

• сигнал в виде звука попадает на микрофон;
• звук переводится в импульс;
• импульс отправляется на микроконтроллер и проходит через усилитель, заряжая конденсатор;
• достигается заряд большой величины, после чего переключается компаратор;
• ноль на выходе меняется на импульс;
• активируется транзитный генератор, который направляет импульсы;
• открывается симистор, через который проходит питание на светильник;
• конденсатор теряет уровень напряжения;
• на симистор подается сигнал с возрастающим фазовым замедлением;
• плавно включается свет.

Если правильно подобрать все номиналы компонентов, светильник выключается с паузой до 3 минут. Для работы диммера нужна лампа с мощностью не ниже 40 Вт. Напряжение на оптико-акустическом переключателе плавно изменяется в диапазоне от 0 до 220 В.

Преимущества:

• благодаря плавному включению увеличивается срок службы лампы;
• возможность создания освещения нужной яркости в определенном месте;
• возможность управления светом с помощью интеллектуальных систем.

К недостаткам можно отнести невозможность размыкать сеть в случае короткого замыкания и отсутствие защитной функции от перегрузок.

Схема акустический выключатель

Акустический выключатель состоит из:

• микрофонного усилителя на транзисторах VT1 и VT2;
• одновибратора на триггере DD1.1;
• триггера DD1.2;
• схемы коммутации, состоящей из транзистора VT3 и симистора VS1.

В качестве датчика звука используется малогабаритный громкоговоритель 0,25ГДШ-2 с сопротивлением звуковой катушки 50 Ом. Вместо него можно использовать капсюль ДЭМ-4М либо телефонный капсюль. Конденсатор С2 ограничивает высокочастотную составляющую сигнала, улучшая помехоустойчивость акустического выключателя. Усиленный сигнал с микрофонного усилителя поступает на вход триггера DD1.1, работающего в режиме одновибратора, который вырабатывает одиночный импульс длительностью около 0,5 с.

Этот импульс поступает на вход триггера DD1.2, который имеет два устойчивых состояния. После каждого входного импульса триггер изменяет состояние на противоположное. Сигнал с выхода триггера управляет транзистором VT3, который, в свою очередь, отпирает симистор VS1, в цепи которого включена нагрузка.

Конструкция и детали

Вместо транзисторов VT1-VT3 можно использовать любые п-р-п транзисторы (от коэффициента усиления h2l3 VT1-VT2, если он менее 40, будет зависеть чувствительность акустического выключателя). Стабилитрон VD2 – любой из серии Д814А- Д814Д, либо других серий, с напряжением стабилизации от 8 до 12 В. Конденсатор С7 должен быть с рабочим напряжением не менее 400 В.

Мощность резистора R10 не более 0,25 Вт, он выполняет защитную функцию, в случае пробоя С7 резистор перегорает, защищая схему от повреждения. Вместо конденсатора С7 можно установить резистор 7,5 кОм 7,5 Вт, как показано на рисунок.2, при этом диод VD4 необходимо исключить. При отсутствии такого мощного резистора его можно собрать из четырех последовательно соединенных резисторов ОМЛТ-2 1,8 кОм.

Вместо симистора можно использовать тиристор, в этом случае схема коммутации будет иметь другой вид (изображение 2). В этой схеме использовать гасящий конденсатор вместо резистора не получится из-за наличия диодного моста в цепи питания. Диоды моста выбирают в зависимости от тока нагрузки. Для диодов КД105 нагрузка не должна превышать 60 Вт. Ввиду большого разброса параметров используемых в схеме приборов КУ208 и КУ201 симистор или тиристор необходимо подобрать по минимальному управляющему току включения (максимальной чувствительности).

Определить чувствительность можно, измеряя сопротивление управляющего перехода омметром, чем больше сопротивление, тем чувствительнее прибор. При малой чувствительности силового прибора вырабатываемого схемой тока управления будет недостаточно для отпирания прибора. Чтобы увеличить ток управления, пришлось бы в схеме изображение 1 уменьшить резистор R8 и увеличить емкость С7 (уменьшить R9 в схеме рисунок 2), что привело бы к увеличению потребляемой мощности.

Акустический выключатель собирают на печатной плате размерами 100×40 мм (изображение З). Печатная плата рассчитана на установку симистора КУ208. При работе с акустическим выключателем не забывайте, что схема находится под напряжением сети 220 В / 50 Гц, поэтому необходимо соблюдать меры безопасности, любые действия необходимо выполнять только при отключенном от сети устройстве!

Схемы сборки

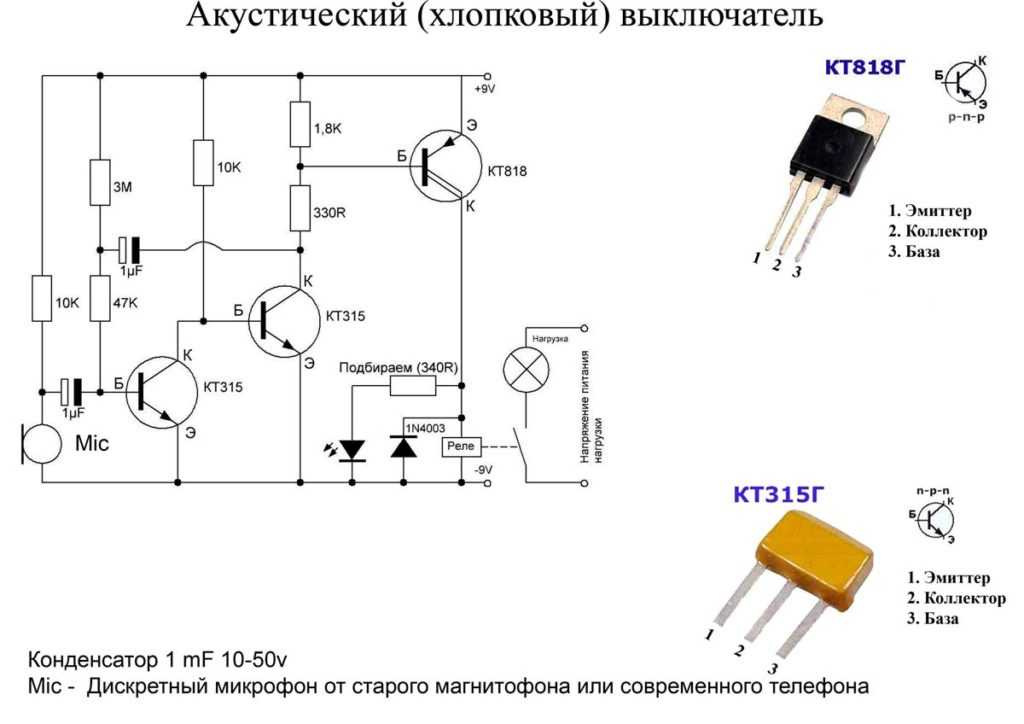

Все хлопковые или акустические автоматы объединяет наличие в схеме микрофона, который нужен для регистрации звука. Также в конструкции предусмотрен усилитель, триггер или реле времени, для управления силовым переключателем.

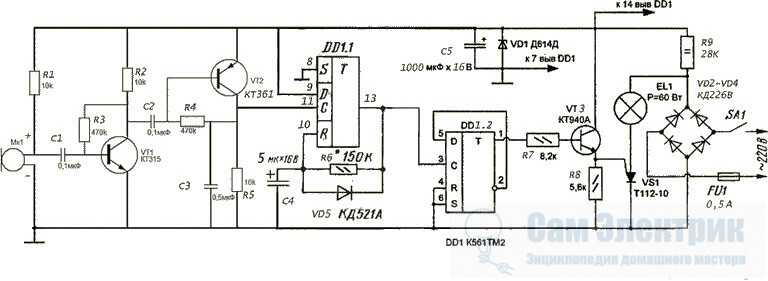

В данной схеме, работающей от сети 220в, сигнал с электретного микрофона поступает на транзистор VT1 для усиления, далее на узел согласования сопротивления и эмиттерный повторитель на транзисторе VT2. А затем на компаратор и триггер, собранные на цифровой микросхеме К561ТМ2.

Компаратор необходим для защиты выключателя от акустических помех, он отсекает слишком короткие или продолжительные звуки. Сигнал, который прошел через фильтр, меняет состояние триггера (на включено или выключено), а тот в свою очередь через силовой транзистор, реле и тиристор управляет нагрузкой. В качестве нее может выступать любая лампа, например — накаливания.

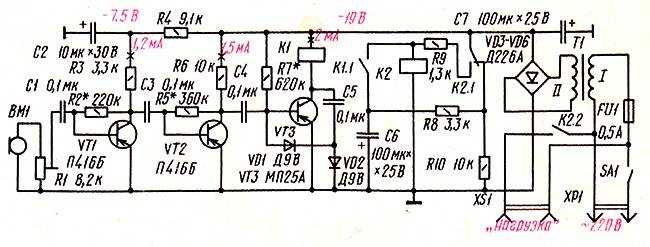

Вот похожая по назначению схема сборки самодельного хлопкового выключателя — на интегральном таймере.

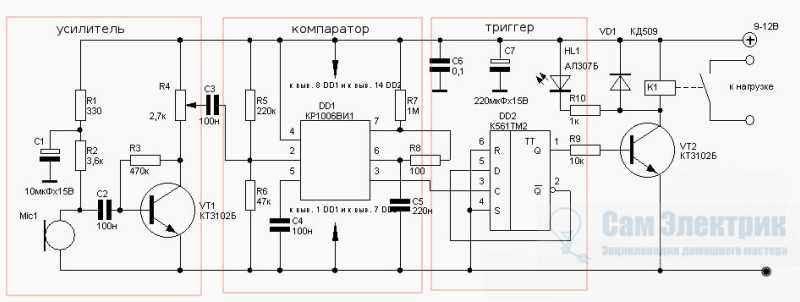

Для удобства изучения схемы мы выделили на ней основные узлы: усилитель микрофона на транзисторе КТ3102, компаратор на микросхеме ne555, триггер ТМ561 и транзистор КТ3102, который управляет силовым реле.

Не менее интересным будет самостоятельная сборка акустического реле на микроконтроллере Ардуино и готовых модулях к нему, что существенно упростит понимание принципов работы начинающими и позволит точно настроить некоторые параметры работы.

Чтобы сделать хлопковый автомат своими руками, необходимо подготовить три платы:

Arduino Nano;
звуковой модуль;
модуль силового реле (обратите внимание, чтобы он был на 5 вольт).

Также необходим компьютер для загрузки прошивки, USB-шнур, блок питания на 5 Вольт (подойдет любая зарядка для телефона). На ПК нужно установить программу Arduino IDE, для прошивки микроконтроллера. Скачать ее можно бесплатно с официального сайта разработчика платы.

Скопировав текст скетча (программы) и вставив его в окно Arduino IDE, можно сразу же прошить контролер. Изменяя некоторые параметры и перезаписывая устройство, можно тонко настроить самодельное звуковое реле под себя для стабильной работы. Как видим из схемы, на к контролеру подключено четыре провода: два на питание. Желтый провод, подключенный к контакту 13, предназначен для управления силовым реле. Зеленым отмечен провод управления от модуля микрофона, подключенный к аналоговому входу А0 контроллера.

Микросхема содержит в себе 8 аналоговых входов и 14 цифровых контактов вход/выход. Для нашего проекта мы взяли А0 и D13, так как вместе с ним загорается светодиод на плате Ардуино, и вы сможете наглядно увидеть, когда на релейный модуль подается сигнал.

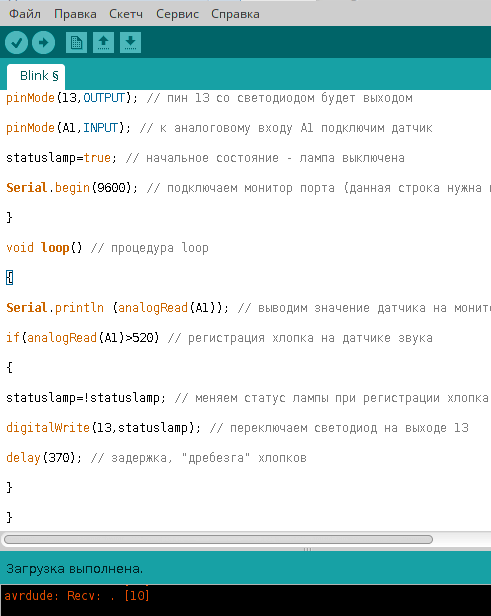

Скетч Ардуино для изготовления звукового реле: Скетч

Изменяя значение x в строке if(analogRead(Al)>x), мы устанавливаем порог чувствительности, максимальное значение которого — 1024. Внося изменения в строку delay, изменяется промежуток задержки после исполнения скетча. Тем самым устанавливается время готовности к переключению. В дополнение с этим регулируется защитный порог от помех и ложных срабатываний. Кроме того, чувствительность микрофона можно подкорректировать переменным резистором на плате с помощью маленькой отвертки.

Для проверки и настройки схемы, нами была взята плата Ардуино UNO, основанная на базе микроконтроллера ATmega238. При этом подходят и любые другие модели, так как мы не задействуем много пинов платы, а скетч не требует высокой производительности.

На видео ниже наглядно показывается самодельный хлопковый выключатель, который мы собрали по предоставленной схеме:

Как действует акустический выключатель

Микрофон или акустический датчик преобразует звуковые колебания в электрический сигнал. После усилителя звуковой частоты ЗЧ сигнал детектируется, постоянное напряжение подается на базу транзисторного ключа, в нагрузку которого включена обмотка реле. После превышения порогового уровня на базе ключ срабатывает, и реле замыкает контакты питания 220 В электроприемника. При повторной звуковой команде схема автоматически отключается и прекращается протекание тока в светильнике или электроприборе.

Технические характеристики

Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:

• вес нетто (без упаковки) 30 – 60 г;
• габаритные размеры 40*40*15 –86 *86 *26 мм;
• напряжение бытовой сети 220 В;
• максимальный ток нагрузки 5A;
• мощность нагрузки200–1100Вт;
• регулировка звуковой чувствительности 20 –150 дБ;
• класс защиты корпуса IP30 – IP34;
• относительная влажность от 20% до 60%;
• температура эксплуатации от 0°С до +40°С;
• срок гарантии изделий 12–24 месяца.

Составляющие детали

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:

• транзисторов и диодов;
• диодного моста и стабилитрона;
• микросхем триггера и компаратора;
• резисторов и конденсаторов;
• микрофона и реле.

Плата помещается в крепкий пластиковый корпус защелками.

Отличия между хлопковым и звуковым (голосовым) выключателем

Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают  последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.

Монтаж и схема подключения выключателя света по хлопку

Как я уже говорил выше, устанавливать хлопковый выключатель я планирую в своей спальной комнате. Там у меня установлен светильник с двумя лампами КЛЛ.

На данный момент светильник подключен через одноклавишный выключатель. Схема имеет следующий вид:

Вот схема подключения дистанционного выключателя  «Экосвет‑Х‑300-Л», реагирующего на хлопки.

Белые провода нужно подключить в сеть 220 (В), причем строго соблюдать полярность при этом не требуется. К черным проводам подключается нагрузка — в моем случае это две лампы КЛЛ.

В настоящее время с распределительной коробки на светильник приходит фаза (через одноклавишный выключателя) и ноль. Вот их нам и нужно соединить с белыми проводами.

Черные провода нужно подключить непосредственно на лампы светильника, которые подключены параллельно друг с другом.

Вот схема питания светильника с хлопковым выключателем:

Питание хлопкового выключателя идет через существующий одноклавишный выключатель. Если мы хотим временно вывести его из работы, то достаточно отключить этот одноклавишный выключатель.

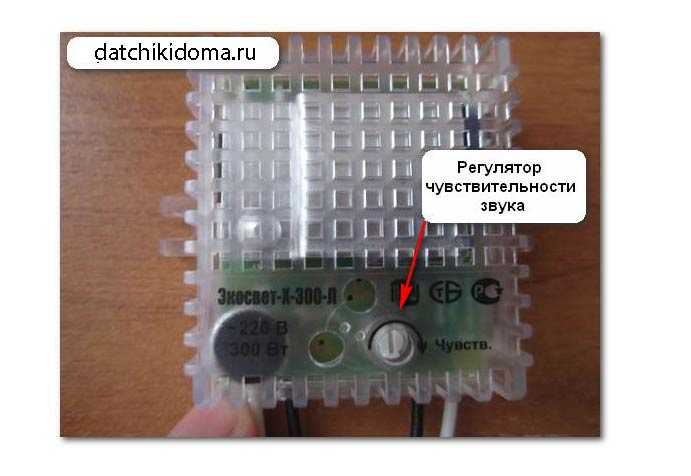

С помощью регулятора чувствительности звука выставим нужный нам уровень.

Настроим регулятор так, чтобы хлопок был и не слабым (исключим ложные срабатывания при легких случайных хлопках), и не сильным (чтобы руки не отбить).

Испытания и эксперименты (видео)

Проверим этот выключатель на действие следующих посторонних громких и звонких звуков от:

• ударов молотка
• работающего пылесоса
• звонка телефона
• работы перфоратора
• стука посуды (кружка с ложкой)

Попробуем спровоцировать ложные срабатывания путем воздействия на выключатель звуками от вышеперечисленных приборов и устройств. Алгоритм работы выключателя, а также проведенные мной эксперименты я снял на видео:

Сделаем вывод из экспериментов: выключатель ложно реагирует на звуки от работы перфоратора и на очень звонкие звуки от стука ложки о кружку. В остальных случаях ложных срабатываний замечено не было.

После часа работы я проверил нагрев его корпуса. Могу Вас обрадовать — корпус слегка теплый, что в пожарном отношении является безопасным.

Принцип работы

Устройство функционирует за счет установленного в нем микроконтроллера. Контроллер санкционирует включение и выключение света по хлопку. Данный прибор при желании можно использовать для контроля за другими электробытовыми устройствами (кондиционерами, вентиляторами и т. п.).

В составе обычного звукового выключателя света имеется электронный микрофон с предусилителем. Этот компонент усиливает поступающий в устройство звук, что позволяет фиксировать даже самые негромкие хлопки. Деятельность усилителя управляется с помощью транзисторов VT1 и VT2. Схема контролируется парой резисторов R2, а для выравнивания сигнала используются диоды VD1 и VD2.

Звук от хлопка проходит через микрофон, там усиливается и трансформируется электрический импульс. Далее происходит выравнивание звука благодаря работе выпрямляющих диодов. Звук находится под контролем резистора (если уровень громкости звука ниже заданного, резистор не допустит срабатывания прибора). Когда выравнивается сигнал на конденсаторе, возрастает напряжение, открывается транзисторный ключ VT3.

Свет отключается и включается после последовательной зарядки и разрядки конденсаторов. По окончании полного цикла деятельности (по еще одному хлопку) резистор и конденсатор C10 разряжаются за четыре секунды. Это приводит устройство к выключению.

Производители

Хлопковый выключатель «Экосвет»

Как собрать сенсорный выключатель своими руками

Снижение цен на электронику делает нецелесообразным изготовление акустических выключателей света своими руками. Выключатель «Экосвет» работает со всеми видами ламп на 220 В. Технические характеристики:

• нагрузка – 300 Вт;
• воспринимаемый звук – от 30 до 150 дБ;
• уровень защиты корпуса – IP30;
• температура эксплуатации – от -200С до +400С;
• цена – 350 руб.

Устройство крепится саморезами за крепежные лапки. Принцип работы заключается во включении и отключении нагрузки по одному хлопку. Выключатель не следует располагать в помещениях, где может присутствовать посторонний звук. Допускаются ложные срабатывания, несмотря на то, что он настроен преимущественно на хлопки.

«Экосвет» подключается к сети 220 В по схеме подключения плавного акустического выключателя, изображенной на рисунке выше. При этом видно, что он связан с обычным выключателем, который нужен для того, чтобы обесточить схему и вывести ее из работы.

Схема подключения хлопкового выключателя «Экосвет»

Выключатель «Claps»

Современная модель выключателя «Claps» – это одна из новых разработок, где звук обрабатывается микропроцессором. Устройство настроено на несколько хлопков и не реагирует на другой посторонний звук. При этом обязательным условием для включения или отключения света является подача сигналов подряд. В одном помещении можно устанавливать несколько таких выключателей, реагирующих на определенное количество хлопков. Для этого на электронной плате устройства нужно установить перемычку в определенное положение. Таким образом, подавая нужное количество равномерно следующих друг за другом сигналов, можно управлять несколькими приборами, например, источниками света, вентилятором, увлажнителем воздуха, музыкальным центром и другими.

Открывание с помощью электропривода штор хлопками может произвести впечатление на гостей. Устройство управления имеет размеры спичечного коробка и может легко быть спрятанным в корпусе прибора или в подрозетнике выключателя. Под версию «Claps Plug» можно легко приспособить любой бытовой прибор с электрическим шнуром, который будет включаться по звуку.

Хлопковый выключатель «Claps Plug»

Подобное срабатывание лучше защищает от постороннего шума. Этим модель отличается от акустического выключателя. Лампы могут быть любые. По сравнению с предыдущей моделью, цена устройства значительно выше (2450 руб.).

Если в хлопковом выключателе предусмотрено плавное включение нагрузки, то с люминесцентными лампами он работать не будет. Выключатель «Claps» с ними можно использовать.

Производители

Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.

Основные параметры прибора:

• нагрузка — 300 Ватт;
• разброс звукового сигнала — от 30 до 150 децибел;
• уровень защищенности корпуса — IP30;
• допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
• стоимость — от 350 рублей.

«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.

На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.

Критерии выбора

Перед тем, как обзавестись подобным прибором, нужно определить, для каких целей он нужен. На лестничной клетке, во дворе и подъезде можно поставить самый обычный акустический датчик, реагирующий на любой шум из окружающего пространства. Этот вариант позволит человеку, поднимающемуся по лестнице или преодолевающему затемненную зону дойти до места назначения, не опасаясь отключения света. Если ставить реле, которое отключается через определенный промежуток времени, пожилой или медленно идущий человек окажется в темноте. Задержку отключения можно отрегулировать, если она предусмотрена производителем, или внести конструктивные изменения в уже купленный прибор.

Есть и другие требования к устройствам определенного типа:

• уличный датчик непременно должен быть надежно укреплен и оснащен защитой от природных воздействий (это особенно актуально в регионах с проблемным климатом;
• если цель покупки – экономия освещения, лучше приобрести модель, оснащенную фотореле
• принцип работы диммерного акустического выключателя пригодится на приусадебном участке, на даче – освещение выключится, как только внешнее пространство перестанет нуждаться в дополнительном свете, но он же пригодится и там, где люди покидают помещение на короткое время и снова возвращаются (на кухне, в производственном цеху;
• радиус действия имеет значение, если планируется контролировать большое пространство, для условий квартиры достаточно минимальных показателей.

Иногда в обзорах подобной продукции можно встретить настоятельные уверения о необходимости приобретения датчиков от брендового производителя, с проверенной репутацией и высокой стоимостью. В домашних условиях можно прекрасно использовать самодельные датчики, собранные самостоятельно. Если нет никаких знаний по этому вопросу, можно просто купить надежное устройство отечественного производства.

Источники

• https://elektrika.expert/vykljuchateli/hlopkovyj-vykljuchatel-sveta.html
• https://StrojDvor.ru/elektrosnabzhenie/akusticeskij-vyklucatel/
• https://foto-rele.ru/nootekhnika/bloki-ekosvet/Ekosvet-F-300-L/
• https://vse-elektrichestvo.ru/elektroprovodka/vyklyuchateli-sveta/xlopkovyj-vyklyuchatel.html
• https://cxem.net/house/1-265.php
• https://tytmaster.ru/akusticheskij-vyklyuchatel/
• https://okcomfort.com/elektrika/vikluchateli/akusticheskiy-svoimi-rukami.html
• https://USamodelkina.ru/9387-akusticheskiy-vyklyuchatel-svoimi-rukami.html
• https://lemzspb.ru/prostoy-akusticheskiy-vyklyuchatel-svoimi-rukami/
• https://220.guru/electroprovodka/rozetki-vyklyuchateli/rabotayushhie-po-xlopku.html
• https://russian.alibaba.com/g/sound-light-switches.html
• https://datchikidoma.ru/datchiki-zvuka/zvukovoi-datchik-dlya-vklyucheniya-osveshheniya-po-hlopku

Диммерный акустический выключатель

Диммирование – это регулировка нагрузки, которую потребляет прибор. С помощью диммеров можно плавно включать свет, регулировать яркости светодиодной лампы или лампочки накаливания. Не применяется для люминесцентной лампы. Также диммерные устройства могут применяться для регулировки температурного режима в утюгах, паяльниках, чайниках и других бытовых приборах.

Оптико-акустический выключатель нужен для диммерного включения электричества. Принцип работы микросхемы следующий:

• сигнал в виде звука попадает на микрофон;
• звук переводится в импульс;
• импульс отправляется на микроконтроллер и проходит через усилитель, заряжая конденсатор;
• достигается заряд большой величины, после чего переключается компаратор;
• ноль на выходе меняется на импульс;
• активируется транзитный генератор, который направляет импульсы;
• открывается симистор, через который проходит питание на светильник;
• конденсатор теряет уровень напряжения;
• на симистор подается сигнал с возрастающим фазовым замедлением;
• плавно включается свет.

Если правильно подобрать все номиналы компонентов, светильник выключается с паузой до 3 минут. Для работы диммера нужна лампа с мощностью не ниже 40 Вт. Напряжение на оптико-акустическом переключателе плавно изменяется в диапазоне от 0 до 220 В.

Преимущества:

• благодаря плавному включению увеличивается срок службы лампы;
• возможность создания освещения нужной яркости в определенном месте;
• возможность управления светом с помощью интеллектуальных систем.

К недостаткам можно отнести невозможность размыкать сеть в случае короткого замыкания и отсутствие защитной функции от перегрузок.
