Подключение лампочки через выключатель

Рекомендуемые кабели и провода

Кабель ВВГ-нг

Намереваясь выполнить прокладку осветительной сети и последующее подключение лампочки с нуля, лучше выбрать кабельные элементы ВВГнг с одинарными жилами из меди в 1,5 мм2, покрытые устойчивым к горению изоляционным материалом. Лучше всего соблюдать принятое соответствие расцветок кабелей их функциональному предназначению – так будет легче обслуживать сеть в будущем. Провод, предназначающийся для заземления, должен иметь желто-зеленую расцветку, рабочий нуль – синюю, а фазовый кабель – любую, отличную от этих двух.

Если в доме есть старая проводка из алюминия и нужно заменить фрагмент линии освещения, жилы кабелей тоже должны быть сделаны из этого металла – при контакте с медью внутри распредкоробки в месте скручивания оба провода будут окисляться. Подойдет вариант АППВ 1,5. Но если есть возможность сделать вместо крутки конфигурацию с зажимами, допустимо использовать и кабель из меди. Однозначно не стоит в этом случае использовать изделия с многопроволочными жилками.

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

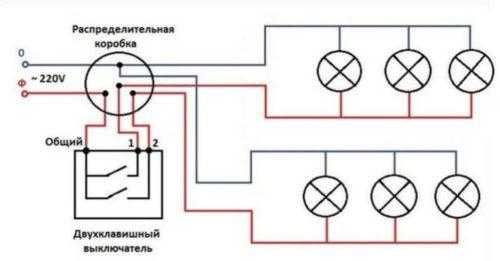

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

• Подключение двух светильников к одноклавишному выключателю.
• Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
• Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

1. Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
2. Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

Схема подключения выключателя

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

• по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
• и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

• для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
• минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

• для проводов с медными жилами – 2,5 квадратных миллиметра;
• для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

1. Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
2. С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Схема подключения розетки

1. Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

• ноль – голубой провод;
• заземление – второй провод с двойным цветом (желто-зеленый);
• фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

1. К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
2. Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
3. К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
4. После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

• розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
• фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
• двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Если нужно установить выключатель от существующей розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Здесь также существуют два варианта, выбор между которыми зависит от месторасположения люстры. Разница между ними заключается в удаленности светильника от розетки – если близко, то нулевая жила контактируется с ней, если далеко – то от щитка. Рассмотрим оба метода.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/светильник расположены совсем рядом. Чтобы соединить их, требуется выполнить следующие действия:

1. В первую очередь необходимо установить саму люстру, а затем по всем правилам подвести к ней посредством проводки выключатель.
2. Процедура подключения обязательно должна начинаться с разрыва цепи – обесточивания. Сделать это можно, выключив либо групповой (для комнаты, если он имеется), либо общий (для всей квартиры/дома) рубильник.
3. Далее вскрывается крышка розетки и проверяется ток на ее контактах посредством специального измерительного прибора (отвертки с лампочкой).
4. К контакту с фазой подсоединяется проводник, идущий к вводу выключателя. Вывод подключается к жиле самого светильника.
5. К контакту с нулем крепится проводник, подходящий к выводу от прибора освещения.
6. Если есть контакт заземления, то его также нужно соединить с соответствующим проводником люстры.
7. После правильной скрутки всех проводов, контакты закрываются, провода укладываются на предназначенное место, а вся собранная система испытывается после подачи напряжения.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
5. Жилу от него нужно соединить с вводом светильника.
6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Обычный переключатель для одной лампы

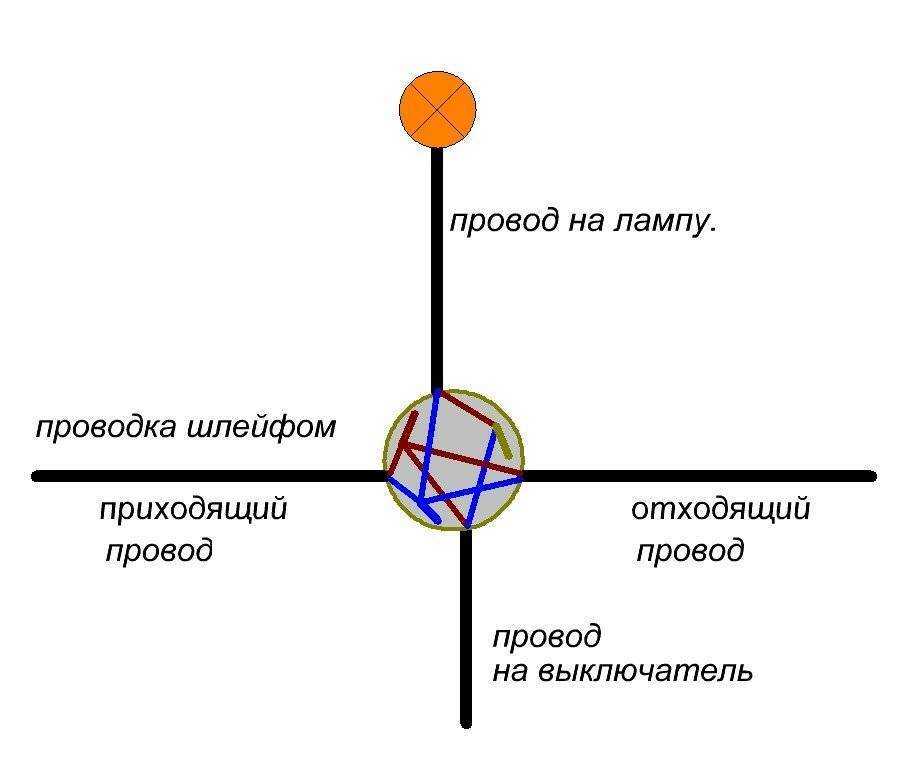

Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.
Удаление изоляции с проводки Для снятия части внешней изоляции кабеля ВВГнг требуется нож.
Клеммные зажимы.

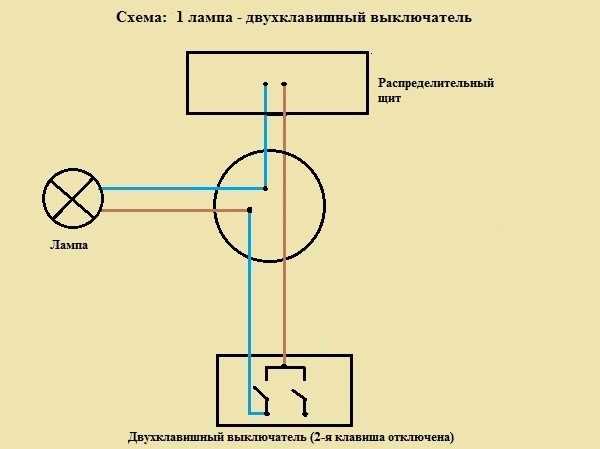

А схема подключения двухклавишного переключателя включает в себя еще один провод. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.
Понадобятся при устройстве скрытой проводки в штукатурке. Выключатель сенсорный не имеет рычажков — он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.
При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Подключения 2-х клавишного выключателя проходного Рис.
Так как они включаются в разрыв цепи питания лампочки.

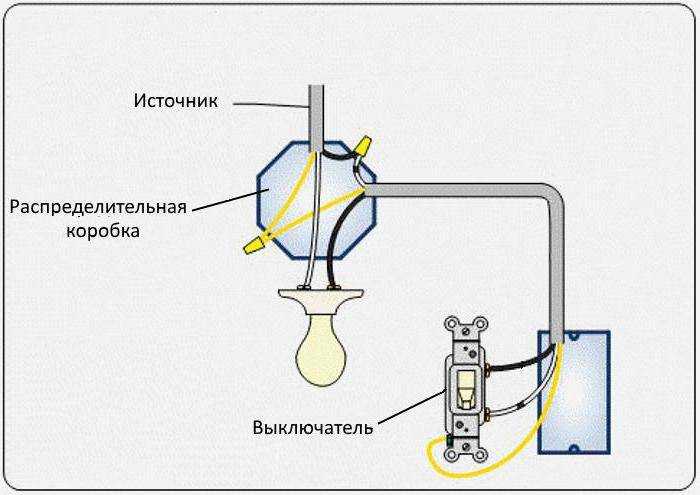

Схема подключения одноклавишного выключателя

https://youtube.com/watch?v=McoyH4e14Lo

Подключение светодиодных лент и светильников

Схема подсоединения осветителей на основе светодиодов ничем не отличается от уже рассмотренных ранее вариантов

Единственно, на что следует обратить внимание, перед тем как подключить светодиодную ленту или светильник – это использование преобразователя напряжения (блока питания) или драйвера

Как и в случае с точечными осветителями в данной ситуации блок питания устанавливается сразу после одноклавишного, двухклавишного или трехклавишного выключателя (фото ниже).

Каждая отдельная ленточка или светодиодный прибор подключаются через «свой» преобразователь, что позволяет управлять его работой независимо от других. К «мощным» адаптерам может подсоединяться сразу несколько осветительных лент.

Схема подключения

Далее подключается сам выключатель. Для этого его нужно
аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу.
Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что
вам необходимо в разрыв фазного проводника установить этот самый одноклавишник,
который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет
цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и
вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что
распаечная коробка как промежуточное звено, для многих здесь вносит некоторую
путаницу.

Жилу L подключаете на
верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и
снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в
любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”,
то “L” – это приходящая фаза, а “1” –
уходящий провод на лампочку.

Подключение точечных светильников

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

• Малые размеры и небольшой вес.
• Встроенной защиты от короткого замыкания.
• Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
• Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
2. Разобрать выключатель и освободить подходящую к нему проводку.
3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
6. Закрыть крышку распределительного модуля, включить рубильник.
7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

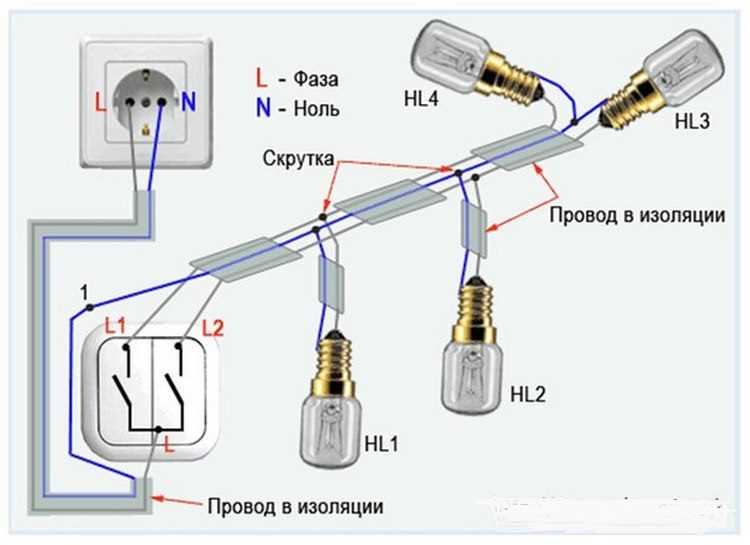

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
2. Установить розетку и подключенными к ней двумя жилами.
3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
4. К входному контакту (фаза) подключить один провод розетки.
5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
8. Включается рубильник и проверяется исправность работы схемы.

Демонтаж

Убедившись, что электричество отключено, демонтируем старый выключатель света (если он есть). Для этого сначала необходимо отверткой поддеть пластиковую клавишу, если это модель для скрытой проводки и открутить крепление декоративной рамки, или разобрать корпус устройства, если это накладная модель для открытого монтажа. После этого нужно открутить отверткой два винта, фиксирующих «лапки», которыми рабочий механизм закрепляется внутри стены. Когда они будут отпущены, устройство можно извлекать из монтажной коробки. Для накладных выключателей света после разборки корпуса необходимо открутить два шурупа (самореза), которыми рабочая часть крепится к подрозетнику.

Когда выключающее устройство будет демонтировано, можно отсоединять от него провода. В большинстве кнопочных моделей они закрепляются при помощи винтов. Следовательно, винты необходимо просто ослабить, и потянуть провод.

После отсоединения устройства от сети, определите, фазный ли провод размыкался выключателем. Для этого включите электричество при помощи вышеупомянутых пакетника, двухполюсного автомата или выключателя нагрузки, и фазоуказателем коснитесь к каждому из проводов. Если выполнена правильно, он загорится при контакте с тем проводником, что должен идти от распределительной коробки. Если же фазоуказатель не горит при контакте ни с одним проводом, значит, здесь размыкалась нулевая жила, и разводку придется переделывать.

Схема выключателя и розетки питания через одну распределительную коробку.

Ноль помечается синим цветом, фаза красным.

Выключатель три клавиши три светильника Выкл.

Подключение двухклавишного выключателя Двухклавишный выключатель рис.

Провода разных линий между собой тогда соединяются при помощи скруток. На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении.

См. также: Двухклавишный выключатель схема подключения

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Особенно характерно это для дешевых моделей, выполненных с низким качеством. Чаще всего коробки имеют внутри пустое пространство. Возможно использование кабель ВВГ нг ls негорючий с пониженным выделением дыма при горении но это уже по желанию.

В правильно собранной схеме на коммутационное устройство подается фаза. Устройство выключателя Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз. Все контакты в местах соединения должны быть надежно зажаты и изолированы; 4. При таком соединении вторая клавиша будет отключена.

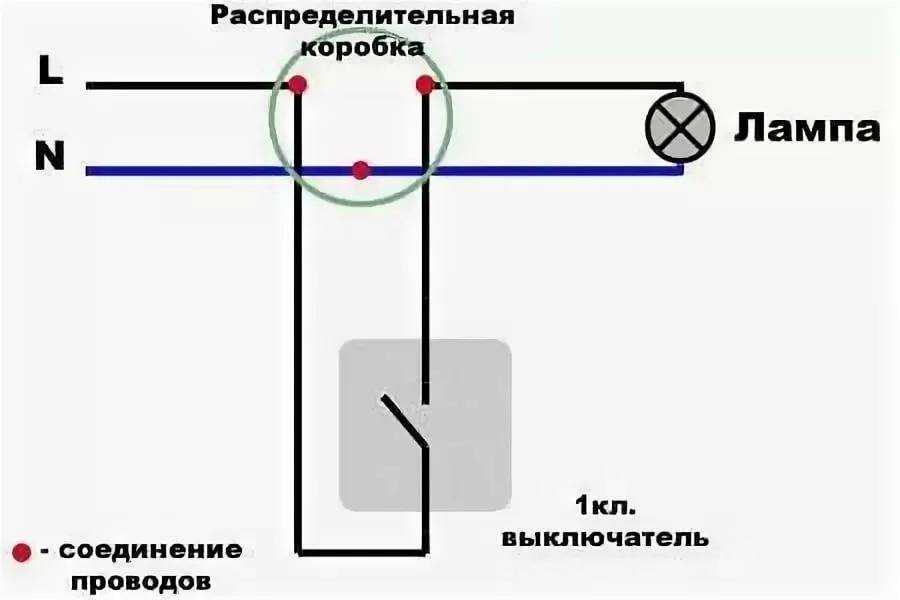

Подключение одноклавишного выключателя

Схема подключения выключателя и лампочки

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе: Можно выполнить скрутку проводов между собой; Провода опрессовку — этот вариант подходит для промышленных помещений; Сварка и пайка — применяют специальное оборудование; Болтовое соединение; Винтовое соединение; И самый простой, но один из самых надежных — это использование самозажимных соединений. Таким же образом происходит подключение двойного выключателя на две лампочки. Подрозетники — стандартный электромонтажный узел.
Особенности эксплуатации выключателей с подсветкой и ламп с пониженным напряжением Светодиодные указатели Сейчас многие люди стремятся модернизировать систему освещения и устанавливают выключатели, оборудованные светодиодами, которые хорошо видны в полумраке.
При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см.
Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее?
Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии

Это важно для правильной работы схемы а также для безопасности.
Более всего оно подходит для одиночного однолампового светильника.
Ноль направляют на осветительный прибор. Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм2 по меди.
Последовательное и параллельное подключение ламп

Другие варианты схемы

Аналогичным образом можно подключить от одного источника питания розетку, двухклавишный выключатель и две группы осветительных приборов. В этом случае в распределительную коробку будет приходить два провода с двух выходных контактов выключателя и две фазные жилы от светильников. То же самое, как в описанном выше примере, только в коробке будет на одну скрутку больше.

Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

• Ноль питающей сети с нулевыми жилами розетки и светильника.
• Фаза питающей сети с фазными жилами розетки и выключателя.
• И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Как подключить светильник через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Двухклавишные проходные выключатели

Схема подключения света двумя выключателями для управления одной лампой или группой является самой простой. Если взять более сложные – двухклавишные, можно независимо управлять двумя светильниками. На первый взгляд, схема кажется сложной, но, по сути, она представляет собой 2 подключения по паре одноклавишных проходных выключателей. При этом количество входов и выходов удваивается.

После того как схема собрана, ее целесообразно проверить с помощью мультиметра. Для этого его щупами следует прозвонить входной и выходной контакты выключателя. Переключая клавиши, следует следить за показаниями тестера. Если цепь замыкается и размыкается как положено, можно производить подключение схемы к сети.

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют
изначально закладывать в штробу трехжильный. Хотя для простого выключателя
света третья жила и не нужна (она останется незадействованной), однако в
будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный
или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.

L – приходящая фаза

L1 – эта же фаза, но уже уходящая на светильник

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Инструкция по подключению лампочки через выключатель

Существует несколько видов подключения лампы. Каждый из них имеет свои нюансы. Устанавливать лампочку и выключатель нужно с соблюдением особенностей электромонтажных работ:

• проводится проводка только по прямым линиям;
• если стены в комнате выполнены из дерева, проводники прокладываются на стенах по непроводящим изолятором таким образом, чтобы не было прямого соприкосновения дерева и кабелей;
• в каменных и бетонных зданиях провода прячутся в штробы, а места укладки заделываются штукатуркой.

Подключение производится токонесущими жилами. В домашней проводке обычно используется двух- и трехжильные кабели.

Что нужно знать при монтаже

Перед тем как монтировать выключатель, нужно уточнить следующие моменты:

• вид используемых проводов (марка, сечение, материал);
• предельные показатели тока и напряжения у кабелей, выключателей и ламп;
• тип электропроводки;
• схему прокладки проводников;
• подобрать нужный инструмент.

Затем можно начинать электромонтажные работы.

В процессе монтажа нужно будет соединять проводники. Специалисты рекомендуют следующие способы подключения в распределительной коробке:

• скрутка;
• опрессовка (подходит для производственных зданий);
• сварка, пайка;
• болтовое или винтовое соединение;
• использование зажимов и клемм.

Чаще всего используются именно клеммники и зажимы для соединения кабелей.

Существуют различия по проведению монтажных работ. Монтаж может производиться под штукатурку и без нее. В первом случае стену нужно проштробить с помощью перфоратора. В нее укладывается канал, в котором потом будут расположены кабели. Также устанавливается подрозетник. Штукатурка снимается до появления каменной стены. Во втором случае перфоратором проделывается выемка для подрозетника. Он фиксируется дюбелями или строительной смесью.

Подключение лампочек через выключатели разных типов

Существует несколько схем подключения лампочек через выключатель:

1. Подключение розетки, светильника и выключателя. Нулевой провод идет на розетку и на лампу. Фазовый проводник – через выключатель к лампочке и на розетку. Это самая простая схема.
2. Одноклавишный выключатель. В монтажной коробке фазовый провод отправляется на выключатель, с него – на лампу. Ноль напрямую идет к светильнику. Таким же способом подключается диммируемое устройство.
3. Подключение двух лампочек к одному переключателю. Нужно выполнить подсоединение проводов к боковым клеммам выключателя, вывести лампы и соединить в распредкоробке их в одну группу.
4. Подключение трех ламп. Схема такая же, как и при подключении двух устройств, но присоединение лампочек выполняется последовательно. Общая схема собирается и выводится на общий проводник.
5. 4 лампы. Клеммы выключателя соединяются с выходящими проводами. Электролампочки подключаются по 2 штуки – сначала последовательно, потом выводятся параллельно.

Как подключить двойной выключатель на две лампочки

Двухклавишный выключатель позволяет управлять двумя устройствами сразу. Как подключить:

• отключение тока в комнате;
• определение нулевого, фазного провода и земли;
• нуль подключаются напрямую к каждому светильнику;
• фазовый провод подключается к клавишному выключателю, с него провода идут на светильники.

Провода можно соединить скруткой и при помощи паяльника. Второй способ надежнее и долговечнее. После монтажа нужно проверить все места соединения и протестировать выключатель.

Каждая из кнопок переключателя отвечает за свою лампу или группу осветительных приборов.

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

выключатель. Этот прибор может быть одноклавишным и двухклавишным, однако ко второму виду оборудования требуется несколько иная схема;
электрический кабель. Он должен быть выбран в соответствии с параметрами предполагаемой электрической сети

Здесь важно учесть сечение, количество жил, материал и маркировку;
распределительные коробки. Для домашних условий используются пластиковые приспособления, отвечающие повышенной степени пожаробезопасности, не проводящие электрический ток

Для с целью подключить лампочку через выключатель, подойдут компактные варианты;
индикаторная отвертка или тестер. Эти приспособления помогут определить наличие напряжения до проведения работ и после них, например, при выключенном состоянии выключателя;
плоскогубцы, пассатижи, кусачки. Такие инструменты используются для укрепления соединений проводов;
изолента и соединительные клеммы. Их наличие требуют нормы ПУЭ, так как все концы даже самых прочных контактов должны быть заизолированы;
крепежные детали, стакан. При помощи этих запчастей, вы сможете надежно зафиксировать все оборудования, включая распределительный короб с важными соединениями кабелей;
перфоратор или ударная дрель. Приборы используются в случае, если на практике предусматривается устройство скрытой проводки под штукатуркой, например, в панельных домах.
