Устройство выключателя с двумя клавишами

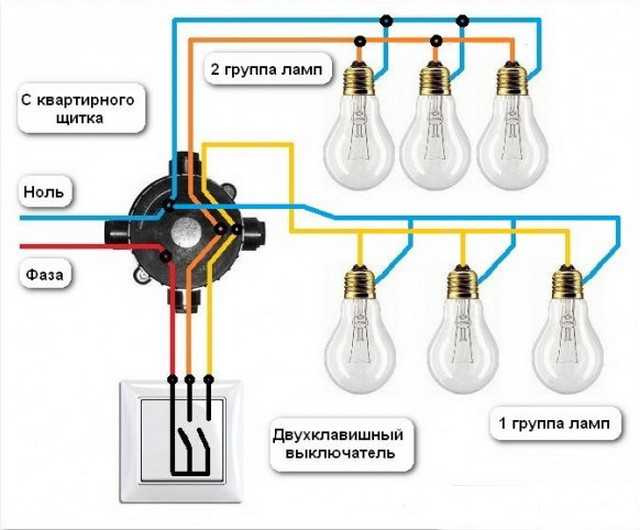

Схема двухклавишного выключателя.
Двухклавишный коммутационный элемент состоит из двух разрывов цепи, управляемых раздельно. Каждый выключатель прикрыт декоративной клавишей из изоляционного материала (пластика). Для подключения нагрузок имеется три клеммы – общая и две раздельные. К общей клемме подводится фазный провод, от раздельных — два проводника к нагрузкам. Их можно соединить параллельно – получится еще одно применение такого прибора, нестандартное. В этом случае коммутируемый ток удвоится относительно паспортного. А клавиши надо соединить механически в незаметном месте, чтобы оба канала коммутировались одновременно. Если не соединять, то можно включать нагрузку любой клавишей, но и повышения нагрузочной способности не будет.
Важно! При параллельном включении выключателей для повышения нагрузочной способности, надо проверить, рассчитано ли сечение отходящего провода (или проводов) на повышенную нагрузку. винтовой и втычной
винтовой и втычной
Так же, как и в одноклавишном приборе, двухканальный выключатель может иметь подсветку на основе светодиодов или галогеновых ламп.
Подготовка: прозвонка и определение фаз на потолке
Подготовительные работы
Перед началом работ необходимо заранее позаботиться о материалах и инструменте, чтобы в дальнейшем не отвлекаться на их поиск. Прежде всего, понадобится индикаторная отвертка для определения фазного провода в электропроводке.
Кроме того, будут нужны отвертки с плоскими и крестообразными головками. Лучше всего иметь набор этих инструментов, которые используются не только при монтаже, но и при разборке-сборке самой люстры. Нужно не забыть о клеммной колодке, пассатижах, мультиметре, изоленте и остром ноже. Для работы на высоте необходимо подготовить стремянку или другую надежную опору. К люстре должен прилагаться паспорт или руководство по эксплуатации.
Далее определяется функциональное назначение каждого провода, выходящего из люстры. Два провода являются фазными. Они подключаются к центральным контактам каждого патрона, куда вкручиваются лампы. Чаще всего один провод идет на две лампы, а другой объединяет все остальные. Это наиболее оптимальный вариант для многоклавишного выключателя, позволяющий поочередно или вместе использовать все группы ламп. Отдельно идет нулевой провод, соединяющийся со всеми нулевыми проводами ламп прибора освещения.
В некоторых конструкциях люстр предусмотрен проводзаземления. Он отличается от других проводов желто-зеленым цветом. Это не обязательный элемент, поскольку во многих домах старой постройки заземление вообще не предусмотрено.
Строение двухклавишного выключателя
Строение двухклавишного выключателя
Техника безопасности
Нет никакой необходимости полностью штудировать документацию по правилам работы с электрооборудованием. Можно оставить этот удел людям, готовящимся стать профессиональными электриками
Домашнему мастеру при простой операции в подключении люстры к источнику питания, необходимо знать только самое основное и важное

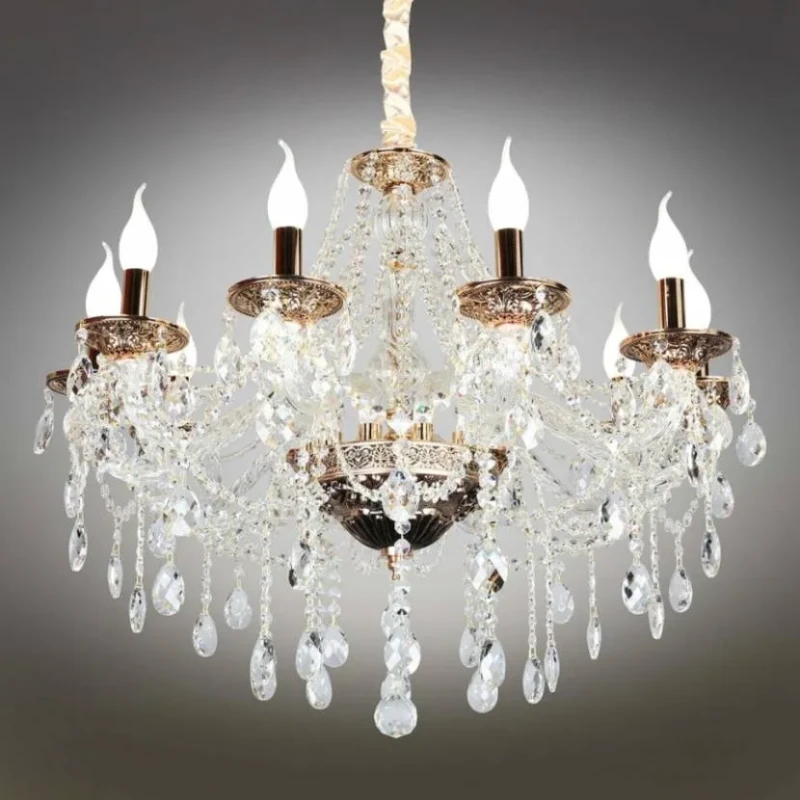

Подвесная люстра Omnilux Gadoni OML-74803-10, включенная на полный объемИсточник lustrof.ru
Три правила при подключении люстры через двойной выключатель:
- Инструмент должен иметь качественную изоляцию рукояток.
- Все работы выполняются только на обесточенных проводах. Напряжение на них подается лишь при тестировании и для проверки результата.
- Монтаж выключателя освещения проводят только в разрыв фазного провода. Жила с нулевым потенциалом, а также заземление к люстре идет по отдельной проводке.
Нередко новички пользуются советами непрофессионалов. Одно из их утверждений гласит, что нет никакой разницы на какой из проводов монтировать выключатель. Потому что и разомкнутый контакт на нулевой жиле обесточит люстру. По сути, это правда.
Но по фазным проводам ток будет поступать до самых источников света. И тут существует два варианта. Самый безобидный, но неприятный произойдет, если используются люминесцентные светильники либо лампы-экономки. Они будут постоянно мерцать и при выключенном положении. А вот если домохозяйка решить вытереть пыль с люстры, она может получить и удар током.
Важным аспектом является правильное распределение проводов перед работой. Необходимо разделить все жилы по назначению. В обязательном порядке выделяют все фазные провода. Для этого существует определенная маркировка. Но иногда она отсутствует.
Маркировка проводов по цветуИсточник stroyday.com
Общепринято, что жила заземления имеет зеленый цвет и обозначается буквами РЕ. Изоляция рабочего нуля окрашена в синий цвет. Маркируется он литерой N. Фазный провод может быть разного цвета. Чаще всего применяют белый, черный и коричневый. В зависимости от количества жил в кабеле. Обозначается буквой L.
При отсутствии маркировки необходимо все провода прозвонить. Для этого используют мультиметр. Но для нахождения нуля подойдет и обычная индикаторная отвертка. Достаточно ее острием прикоснуться к оголенной жиле. При этом напряжение на провода должно быть подано. Если загорается индикаторная лампочка, то найден фазный провод. Отсутствие света на отвертке укажет на жилу с нулевым потенциалом.
Схема управления освещением с двух мест
Подключение люстры к двойному выключателю на 2 лампы
С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.
Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.
Далее выполняется процедура соединения. Ноль, выходящий из люстры , соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.
Начинаем с простых проектов: схема подключения одноклавишного выключателя к лампочке
Приборы этой категории рассчитаны на предельное напряжение 1000 V. Как видите, это намного больше, чем 220 V стандартной сети. Тем не менее, надо подробнее изучить разные модификации, чтобы исключить ошибки при покупке и в ходе выполнения монтажных операций.
К металлической рамке прикрепляют пластиковую рамку с клавишами. Для надежной фиксации закручивают винты, которые раздвигают в стороны опорные «лапки». Такой вариант установки применяют для создания хороших эстетических характеристик, повышения уровня безопасности. Следующим преимуществом является хорошая защита проводников и конструкции от неблагоприятных внешних воздействий.
На фото отмечен специальный резиновый уплотнитель (1). По обозначению (2) можно определить класс защиты.
По этой схеме подключения выключателя света с одной клавишей не сложно понять принцип действия. Нажатие клавиши приводит в действие механизм, разрывающий/соединяющий электрическую цепь. В соответствующем положении гаснет/загорается подключенная лампочка.
В такой модификации параллельно ключу установлена лампочка с резистором. При разорванной цепи силы тока будет достаточно для ее функционирования. Мощный внешний светильник используется только как проводник. Исключением являются светодиоды, которые способны работать с малой интенсивностью при незначительной величине тока.
Подключение проходных выключателей
В таком варианте можно обеспечить управление освещением из нескольких мест. Подобные схемы применяют при оснащении крупных комнат, длинных коридоров, лестничных маршей.
Как без ошибок подключают выключатель света с одной клавишей: пошаговая инструкция
Перед началом работ отключают электропитание объекта.
| Иллюстрация | Как подключить одноклавишный выключатель света: последовательность правильных действий с комментариями |
|---|---|
| В соответствии с планом и разметкой создают штробу. В этот канал от щитка (1) до распределительной коробки (3) устанавливают плоский трехжильный кабель ВВГ (2). Сечение проводника – 1, 5 мм кв. | |
| Запас длины кабеля в каждом узле соединений надо оставить достаточный для удобного выполнения рабочих операций (10-15 см). В щитке жилы кабеля зачищают, подключают жилу с изоляцией серого цвета к автомату. | |
| Провод с изоляцией синего цвета – к нулевой шине (1), желто-зеленый – к планке заземления (2). | |
| В распределительной коробке маркируют жилы: серая – L; синяя – N; желто-зеленая – PE. Это не обязательная процедура, но она приведена в точном соответствии со стандартами технологического процесса. При монтаже более сложных схем качественная маркировка предотвращает ошибки. | |
| Выключатель устанавливают на удобной для пользователя высоте (рекомендованное значение – от 0,9 до 1,5 м от уровня чистового напольного покрытия). Дверь в открытом состоянии не должна его закрывать. | |
| От коробки в штробе укладывают вниз двухжильный плоский кабель ВВГ сечением 1,5 мм кв. Концы кабеля должны иметь достаточный запас длины. Удаляют защитную оболочку на 8-12 мм, устанавливают маркировочные кольца. Жилу с оболочкой серого цвета зажимают верхним винтовым соединением. Коричневую – нижним. | |
| От распределительной коробки плоским кабелем ВВГ ведут линию к светильнику. Зачищают концы, жилы подсоединяют в соответствии с цветовой (буквенно-цифровой) маркировкой. Желто-зеленую – к металлическому корпусу светильника. | |
| Аналогичным образом, с учетом маркировки, соединяют провода в распределительной коробке. Вместо «скруток» удобнее применяют специальные клеммные зажимы, которые обеспечивают надежный долговечный контакт. | |
| Если не подведено заземление в распределительный щит, корпус светильника сделан из диэлектрика, то при монтаже одноклавишного выключателя применяют двухжильный кабель. В этом случае используют такую конфигурацию соединений в распределительной коробке. |
Далее устанавливают декоративные рамки, защитные панели, проверяют работоспособность системы. Если все в порядке – завершают строительные и отделочные работы.
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей
Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:
Подключение через выключатель с двумя клавишами
Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Подключение двухкнопочного выключателя
Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.
В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.
Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.
Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.
Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.
Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.
Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.
Определитесь заранее и обеспечьте наличие соединительного материала для проводов.
- Обычно применяются:
- самозажимные клеммы;
- винтовые зажимы;
- колпачки либо изолента для скрученных вручную проводов.
Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.
Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.
- Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
- 2 отвертки – плоскую и крестовую;
- монтажный или канцелярский нож либо другое устройство для снятия изоляции;
- пассатижи либо бокорезы;
- уровень строительный.
https://youtube.com/watch?v=RWI_-tMXtDA
Подключение люстры к двухклавишному выключателю
Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.
Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?
Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.
Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть. В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее
Почему, читайте далее
В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.
Схема соединения проводов
Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.
Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.
Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.
У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.
Подключение люстры к электропроводке
Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.
Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.
После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.
Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.
Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.
Подготовка к работе
Для подключения люстры понадобится набор инструментов:
- индикатор напряжения или тестер,
- нож:
- плоскогубцы:
- изоляционная лента:
- блок клеммников на три клеммы.
Потребуется подставить под светильник стремянку или устойчивую и надежную опору.
Откройте паспорт на ваш осветительный прибор. Там должна быть схема подключения и указаны все элементы питания, их предназначение, способ соединения. По стандарту, изоляция проводников маркируется в следующие цвета:
- фазный коричневый или белый,
- нулевой синий,
- заземляющий желто-зеленый.
Как подключить люстру на 3 лампочки к двойному выключателю
В первую очередь соединяем в одну кучу все синие выводы — это будет общий ноль люстры, который будет подключаться к потолочному нулю N. В этом случае у вас будет светиться только половина люстры.
Перед работой индикаторную отвертку необходимо проверить.
Для определения общего провода используется отвертка-индикатор.
Значит, включать или выключать можно будет только все лампы на люстре одновременно.
Не путайте его с проходными переключателями, которые играют другие роли. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Придется обесточивать помещение полностью, разбирать выключатель. В случае необходимости их можно поменять местами.
Схема подключения люстры с двойным выключателем на 4 лампочки В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой.
Схема подключения одноклавишного выключателя
