Как подключить узо правильно: 7 схем с фото

Назначение и конструкция

Любую силовую розетку можно рассматривать как электрический разъем. В нем конструктивно предусмотрены контакты, которые соединяются и разъединяются. Именно благодаря им происходит подключение потребителей к электросети. Разъемы могут быть однофазными или трехфазными. В последнем случае ограничивающим параметром тока будет 380 В.

Среди существующих типов в наибольшей степени популярностью пользуются штепсельные разъемы. Для изготовления силовых конструкций используется пластик сверхвысокого качества, что видно на фото силовых розеток. Материал должен быть не только прочным, но и обеспечивать стойкость к процессу горения.

Дополнительно устройства отличаются и такими свойствами:

антикоррозийная защита металлических компонентов;
защита от проникновения внутрь пыли, воды, влаги, бензина;
влагостойкость и сохранение работоспособности при широком разбросе температур.

В разъемах штепсельного типа кабель, обеспечивающий прохождение тока, фиксируется специальной скобой. Она имеет округлую форму и отличается гибкостью. Соединения обеспечиваются использованием клемм из луженой меди.

Подключение УЗО и автомата: схема без заземления

Для домашней электросети подбираются определенные приборы защиты и способы их подключения. Схема подключения УЗО без заземления предполагает установку аппаратов на отдельных линиях или общего на всю проводку, после главного автоматического выключателя и счетчика. Предпочтительно, когда устройство располагается как можно ближе к источнику электроэнергии.

Обычно на входе устанавливается УЗО с большим номиналом (не менее 100 мА). Оно применяется преимущественно как противопожарное средство. После него должны быть установлены УЗО на отдельные линии с током отсечки не более 30 мА. Они обеспечивают защиту человека. При их срабатывании можно легко обнаружить, на каком участке произошла утечка тока. Остальные участки будут работать в обычном режиме. Несмотря на затратный способ подключения, все положительные факторы налицо.

Для простой проводки с небольшим количеством разветвлений можно устанавливать на входе УЗО на 30 мА, выполняющее функции защиты человека и как противопожарное.

Защитные устройства подключаются преимущественно в местах, представляющих наибольшую опасность. Их устанавливают для кухни, где больше всего электрических приборов, а также для ванной комнаты и других помещений с повышенной влажностью.

Важно! Схема подключения УЗО без заземления требует установки вместе с каждым аппаратом автоматического выключателя, поскольку аппараты не защищают от короткого замыкания и увеличения тока выше нормы. Выключатель приобретается отдельно, но можно купить дифференциальный автомат, совмещающий функции обоих приборов

Не допускается подключение проводов не в те клеммы прибора. При ошибке он может выйти из строя.

Схема подключения однофазного УЗО без заземления допускает установку вместо него трехфазного прибора, но в этом случае используется только одна фаза.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

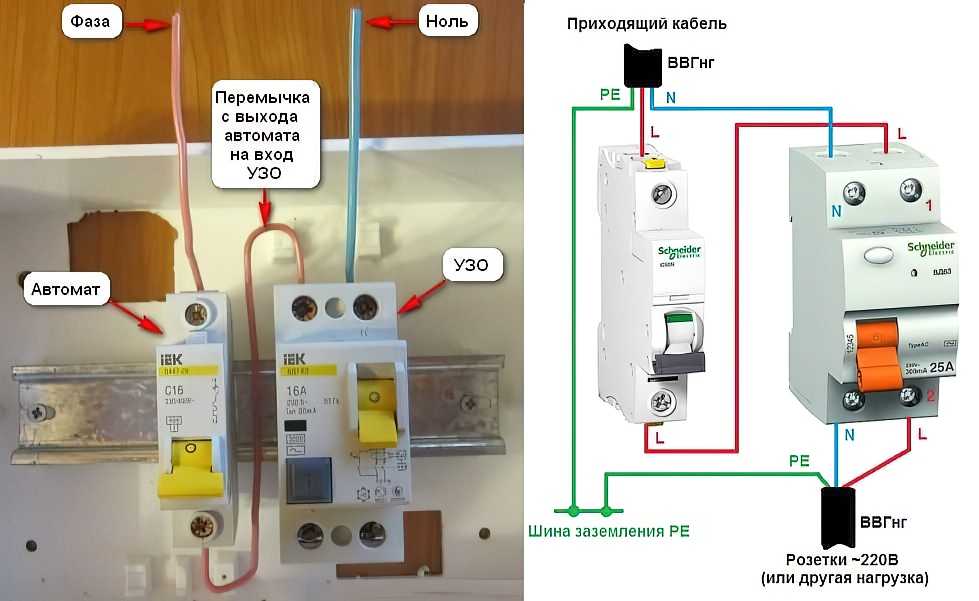

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Принцип работы и правила подключения УЗО

Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.

Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.

Принцип работы

Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.

Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:

неправильный монтаж проводки,
пробои на корпус в технике,
неверный монтаж в щитке и другие опасные случаи.

Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.

Правильный выбор устройства

Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:

Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.

Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.

Дифференциальные автоматы, устройства защитного отключения CHINT.

Подключение устройства

Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.

Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.

При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.

Конструктивные особенности

По принципу функционирования и построению УЗО и розетки с защитным обесточиванием практически идентичны. Основной элемент изделия — измерительный трансформатор, при помощи которого происходит вычисление разности токов на нулевом и фазном проводах.

Таким образом, после коммутации стиралки или водонагревателя через розетку с УЗО, питание на оборудование будет подаваться при условии, что разница токов не превышает заданного порогового значения. Данный параметр принято называть дифференциальным током (отсюда название «дифференциальные автоматы»). Он указывается в паспорте изделия и на корпусе розетки.

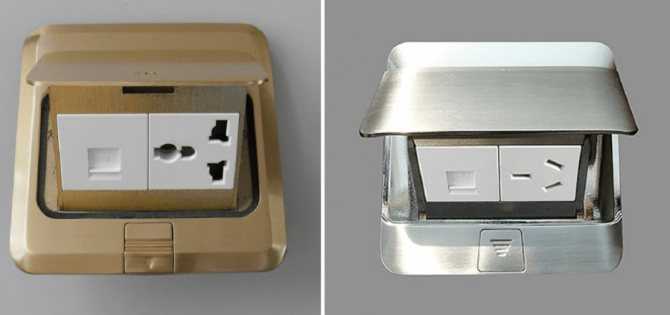

Фото силовых розеток

Для подключения мощного электрооборудования, такого как электрический духовой шкаф, электроплита, в обязательном порядке необходимо устанавливать силовые розетки. В отличие от обычных изделий, они имеют усиленные входные и выходные клеммы, которые рассчитаны на ток, силой 25А и выше.Во время работы энергоемких бытовых приборов контакты таких розеток не нагреваются, что является важнейшей их особенностью – это сводит риск плавления изоляции и возникновения пожара практически к нулю.

Обеспечение селективной работы

Для обеспечения селективности нескольких УЗО, подключенных последовательно, нужно правильно их выбрать по значениям тока и времени. Главную роль играют такие параметры УЗО, как временные и токовые уставки. Эти устройства отличаются от остальной автоматики тем, что их селективность может быть выставлена не только по значению времени, но и по току.

Исходя из временного интервала селективное УЗО имеет две разновидности:

Тип «S» с выдержкой времени 0,15-0,5 с.
Тип «G» с выдержкой времени 0,06-0,08 с.

Обратите внимание на то, что обыкновенное УЗО без функции селективности срабатывает через 0,02-0,03 с после обнаружения утечки тока. Такое устройство устанавливают для отходящих групповых потребителей, а тип «S» или «G» подходит для монтажа на входе (вблизи с источником питания)

Способ обеспечения селективности УЗО на видео:

Запомните, что вышестоящее УЗО должно иметь в три раза большую выдержку по времени, чем у устройств, защищающих отходящие линии. Аналогичная разница нужна и в варианте, когда селективная работа выстраивается по номинальному дифференциальному току отключения. Эта величина у вводного устройства должна в три раза превосходить ток групповой защиты.

Если сказать проще, вводное УЗО при возникновении утечки фиксирует разницу в величинах входного и выходного тока, но не реагирует. Оно как бы даёт возможность отработать нижестоящим устройствам. И только в том случае, если по какой-то причине эти устройства не сработали (из-за поломки самого УЗО либо допущенных ошибок при коммутировании схемы), через определённое время отключится селективное УЗО на вводе. Оно является своего рода подстраховкой групповым устройствам.

Есть ещё один случай, когда отработает вводное устройство – если токовая утечка возникнет между ним и групповым УЗО, расположенным ниже. Чтобы было понятнее, объясним на примере. Предположим вводное устройство вместе со счётчиком электроэнергии и общим автоматом смонтированы в распределительном щите, расположенном на улице. А устройства для отходящих линий установлены в щите, который расположен внутри дома. Если на кабеле между этими двумя щитами возникнет токовая утечка, то среагирует и отключится селективное УЗО на вводе.

Селективность – хорошо это или плохо – на видео:

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

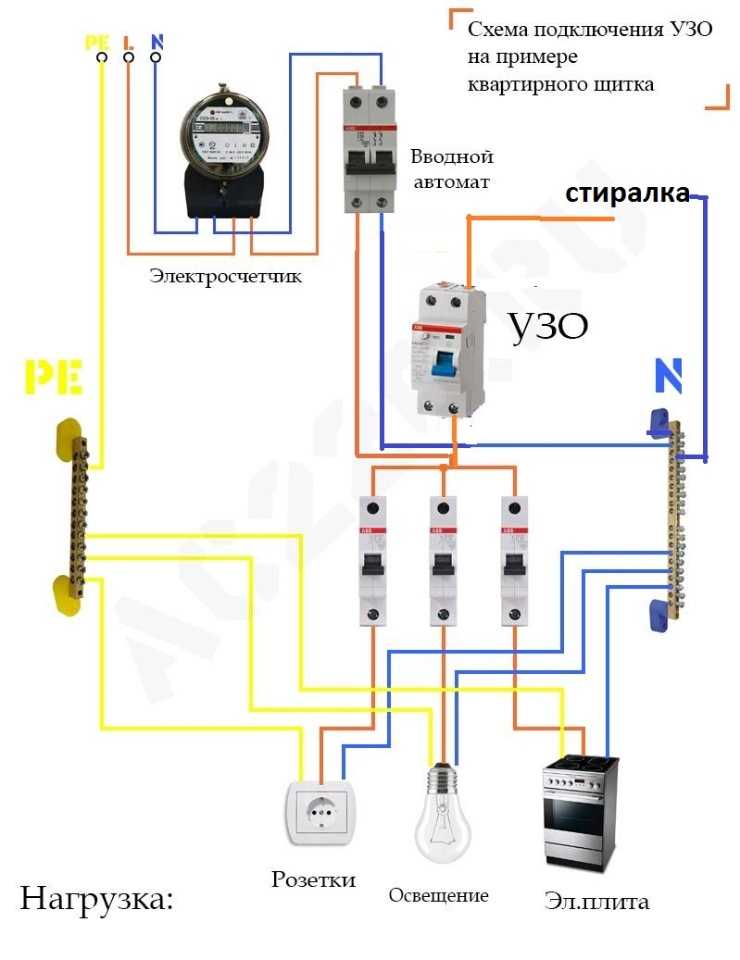

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

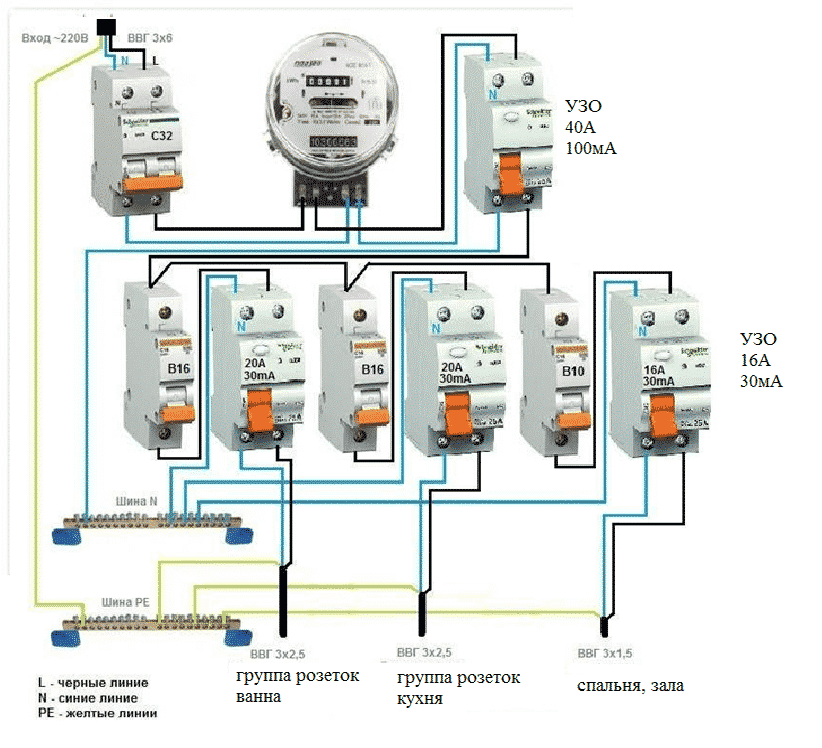

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Инструкция по подключению

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Особенности эксплуатации адаптера УЗО

Помимо розеток для коммутации стиралки или водонагревателя в ванной комнате можно использовать специальные адаптерные УЗО. Главным достоинством их эксплуатации является отсутствие необходимости что-либо менять в уже смонтированной электропроводке. Достаточно установить адаптер в любую розетку, доступную в помещении.

Адаптер с устройством защитного отключения

Однако у адаптеров есть важный недостаток: многие модели выпускаются с малым классом защиты от пыли и влаги. Поэтому не рекомендуется экономить на приобретении данного устройства для ванной: покупайте адаптеры со степенью защиты не ниже IP44.

Эксплуатация розетки с УЗО — идеальный вариант для упрощения системы электропроводки для ванной комнаты, если в ней стоит водонагревательный элемент или стиральная машина. При этом данный способ максимально экономичный.

Розетки с УЗО в удлинителе

3 основных параметра защиты — У З О без заземления на даче

Отдельно нужно рассмотреть подключение защиты в энергосистеме дачного дома. В этом случае нагрузки небольшие, так как число потребителей невелико, поэтому в качестве противопожарного устройства достаточно установить универсальное УЗО на 25-40А, в зависимости от нагрузки. Схема подключения на даче без заземления не отличается от схемы монтажа в квартире или доме. Разница лишь в технических параметрах оборудования. Для дачного домика характерно:

малое потребление электроэнергии;
небольшое количество потребителей;
повышенная пожаробезопасность оборудования.

Сама схема не отличается от вышеприведённых. Выход «фазы» с изделия на автоматы выключения, «ноль» на клеммную коробку с дальнейшим распределением на потребителей. Заземление соединяется с входным кабелем напрямую.

Схемы подключения ВДТ

Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.

Пример из инструкции для УЗО ABB F200

Я разделяю схемы подключения УЗО на 2 вида:

1. Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).

Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов

Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А

В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

Схема подключения трехфазного электродвигателя

Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.

УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.

УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.

Спасибо за внимание

if (w.opera == «») {
d.addEventListener(«DOMContentLoaded», f, false);
} else { f(); }
})(window, document, «_top100q»);

Особенности выбора

Если вы убеждены в необходимости приобретения удлинителя для стиральной машины автомат с защитой, можно, отбросив сомнения, сразу переходить к обсуждению особенностей выбора этой вещи.

В продаже имеются удлинители с УЗО длиной:

1,5 метра.
2,5 метра.
3 метра.
5 метров.

Довольно редко, но все же можно найти удлинители с УЗО, у которых сетевой провод имеет длину 8, 10, 15 и 18 метров. Такие удлинители, конечно, в бытовых целях не применяются. Им место где-нибудь на строительной площадке, тем не менее, ситуации бывают разные, поэтому мы сочли нужным упомянуть и о них.

Будьте внимательны! Некоторые недобросовестные китайские предприниматели поставляют удлинители с УЗО в которых сетевые шнуры с тонкой алюминиевой проводкой. Такие устройства потенциально опасны, их нужно избегать.

Далее нужно подумать о сечении провода удлинителя для стиральной машины автомат, а также о максимальной нагрузке, которую он способен «держать». Большинство удлинителей с УЗО имеют медный кабель от 1,5 до 2,5 мм, рассчитанный на 3500 Вт. Если учесть, что большинство стиральных машин имеют мощность в пределах 2000-2500 Вт такие удлинители вполне подходят для наших целей и выбирать здесь нечего.

Обзор подобных устройств

Мы уже разобрались, что можно приобрести практически любой удлинитель с УЗО, и он подойдет для наших целей. Исключение составляют удлинители со слишком длинным сетевым шнуром и некачественные приборы, но о них мы более говорить не будем. Все же, через какой удлинитель с защитой лучше подключить стиралку. Какой прибор нам нужен? Разобраться в данном вопросе поможет обзор удлинителей с УЗО которые можно купить сегодня на рынке. Давайте приведем этот обзор.

Удлинитель с УЗО Brennenstuhl. Это очень качественный прибор немецкого производства. Его характеризует отличная медная проводка, чувствительный настраиваемый УЗО, защищенная от влаги вилка, хороший переключатель с индикатором. Недостатки: высокая цена, минимальная длина провода 5 м, яркая черно-желтая расцветка.
Удлинитель электрический с УЗО УБ-17-у. Это удлинитель российского производства от компании «РВМ Электромаркет». Прибор на 16А, сечение кабеля 1,5 мм, автомат УЗО чувствительный, срабатывает через секунду. Мощность 3500 Вт. Недостатки: цвет кабеля и блока с розетками черный, а вилки красный, длина провода минимум 10 метров.
Удлинитель электрический с УЗО УБ-19-у. Прибор от той же компании, но с несколько другими характеристиками. 16А, кабель 2,5 мм, влагозащитная вилка, мощность 3500 Вт. Недостатки те же самые.

Вот это, пожалуй, и все. Больше хороших удлинителей с УЗО нашим специалистам найти на рынке не удалось. Все попадается какой-то ширпотреб, который использовать просто опасно. Надеемся, в ближайшее время появится больше подобной электрики и качество у нее будет лучше.

Подводя итог, отметим, можно ли подключить стиралку автомат через удлинитель оборудованный УЗО? Условно можно, но есть ли от него толк, вот это вызывает сомнение. Если хотите чтобы ваша стиральная машина долго и безопасно работала не стоит уповать лишь на удлинитель с УЗО. Сделайте нормальную розетку с заземлением, и проведите к ней качественную проводку прямо от щитка и тогда можно будет точно сказать, что все будет в порядке!

Как перенести розетку в другое место

Перенос силовой розетки путем штробления стены

В соответствии со СНиП для подключения мощной техники запрещается применять бытовые удлинители. Это может привести к перегреванию, воспламенению и короткому замыканию.

Перенести точку можно путем ее установки в новом подрозетнике с использованием старого канала и новых штроб для проводов.

Подвод напряжения производится следующими способами:

специальным удлинителем;
прокладкой новой линии;
наращиванием кабеля, когда соединение проводов осуществляется пайкой, сваркой, опрессовкой или клеммами.

У каждого варианта есть свои плюсы и минусы. Решение принимается в каждом случае применительно к обстоятельствам.

Как выбрать и не ошибиться

Независимо от назначения устройства подбираются по следующим параметрам:

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:

Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Подключение УЗО по ветке нейтрали

После противопожарного закрепляем нулевой проводник на общую нулевую шину. Далее от общей нулевой шины заводится проводник на и. автомат.

Причем после последнего приспособления нулевой проводник прокладывается прямо к нагрузке, поскольку автомат работает в автономном режиме и может обеспечивать, например, лишь стиральную машину либо только специально выделенную компьютерную сеть.

Далее нулевой проводник после ведем к шине. К последней подключаются нулевые проводники розеток. Если произойдет утечка тока в определённой группе розеток, то сработает. Практически идентичная схемас подключенной группой розеток. Данная схема работает достаточно корректно.

Схемы подключения в однофазной сети

В быту схема подключения УЗО без заземления встречается намного чаще. Но в этом случае монтаж автомата – элемент обязательный. Схему разрабатывают с учетом количества потребителей и количества контуров.

Без заземления

В этом случае устройство подсоединяется только к фазе и к нулю, заземляющий провод отсутствует. Монтаж никак сложности собой не представляет: нужно лишь разобраться, где какой провод, и присоединить его к нужной клемме. На самом УЗО гнезда обозначены как 1, 2 и N. Фазный подключают к клеммам 1, а ноль – к N. Для однофазной сети берут двухполюсную модель.

Стандартная схема предполагает такой порядок: питающий кабель из 2 жил входит в вводный автомат. Затем от выключателя обе жилы подводят к счетчику. От него те же 2 провода вводят в УЗО и подсоединяют к клеммам. Устройство отключает ток сразу же при появлении тока утечки и защищает контур и распредкоробку. Мощность прибора выбирают по номинальному току и устанавливают порог отключения.

Если в доме много электропотребителей — стиральная машинка, электрическая печь, бойлер, — лучше сформировать несколько подсетей, обслуживающих 1 потребителя или группу. В этом случае придется тянуть больше проводов и ставить больше контролирующих устройств, но зато при поломке розетки не будет отключен сразу весь дом.

В схеме с подсетями на каждую линию ставят свой защитный автомат. Здесь ток входит в автомат и счетчик, идет на УЗО, а затем по фазным жилам от прибора защиты в отдельные подсети. И на каждой ветке устанавливается дополнительный автоматический выключатель. Нулевая жила подключается к УЗО, а затем сразу выводится на общую нулевую шину. Отсюда она распределяется по отводным линиям нуля к потребителям.

С заземлением

Подключение УЗО с заземлением ничем не отличается от подключения без заземления для самого прибора. Для функционирования устройства требуется фаза и ноль. Заземление подсоединяют не к прибору защиты, а к электроточкам: розетке, выключателю.

При большом количестве потребителей – компьютер, холодильник, кондиционер — очень неприятным моментом при отключении выступает потеря данных. В этом случае рекомендуется ставить защитное устройство на каждую группу, а то и на отдельного потребителя. Такой вариант дороже, но позволяет быстрее восстановить работу оборудования.
