Схема подключения узо с заземлением и без

Задачи УЗО

В этом случае его рабочий ток должен быть больше, чем номинал каждого из установленных после устройства защиты автоматов. По такой схеме провода с выхода счётчика подключаются на верхние контакты условный вход общего УЗО. Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
При нормальной работе электрических приборов эта величина одинакова и встречные потоки в обмотках УЗО компенсируют друг друга. Их использование делает процесс монтажных работ намного проще.
Номинальное напряжение в таких сетях — В.
Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата.
При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как только произойдет пробой изоляции. Такая схема имеет и положительные стороны.
Монтируют входной автомат на верхнюю DIN-рейку.
Внутрь одного устройства можно одновременно разместить шины, которые при этом будут изолированы друг от друга. Наоборот, как мы уже отмечали, в ванной комнате складываются худшие условия для удара электричеством, так что для приборов в ванной разумно предусмотреть отдельное УЗО с током отсечки 10мА.
Схема подключения реле напряжения

На какую перегрузку рассчитывать?

Ток отсечки автомата равняется максимально допустимому току потребления, умноженному на коэффициент 1,25 и дополненному до ближайшего значения из стандартного токового ряда: 1, 2, 3, 4, 5, 6.3, 8, 10, 13, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 250, 400, 630, 1000, 1600, 2500, 4000 и 6300 А.

Значение максимального тока потребления для каждой конкретной квартиры должно быть записано в ее техническом паспорте. Если такой отметки нет, нужно обратиться за информацией в эксплуатирующую контору. Там по закону обязаны сообщить необходимые сведения.

Как правило в старых и новых бюджетных зданиях значение допустимого тока для квартир равно 16А. Для новых домов обычной застройки — 25А. А для квартир в зданиях бизнес-уровня 32 или 50А, помещений класса «люкс» — 63 или даже 100А.

Что касается частных жилых домовладений, здесь максимальный ток считается по лимиту потребляемой мощности, также указанной в техпаспорте строения (из расчета 5А на каждый киловатт с умножением на 1,25 и дополнением до ближайшего стандартного значения).

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

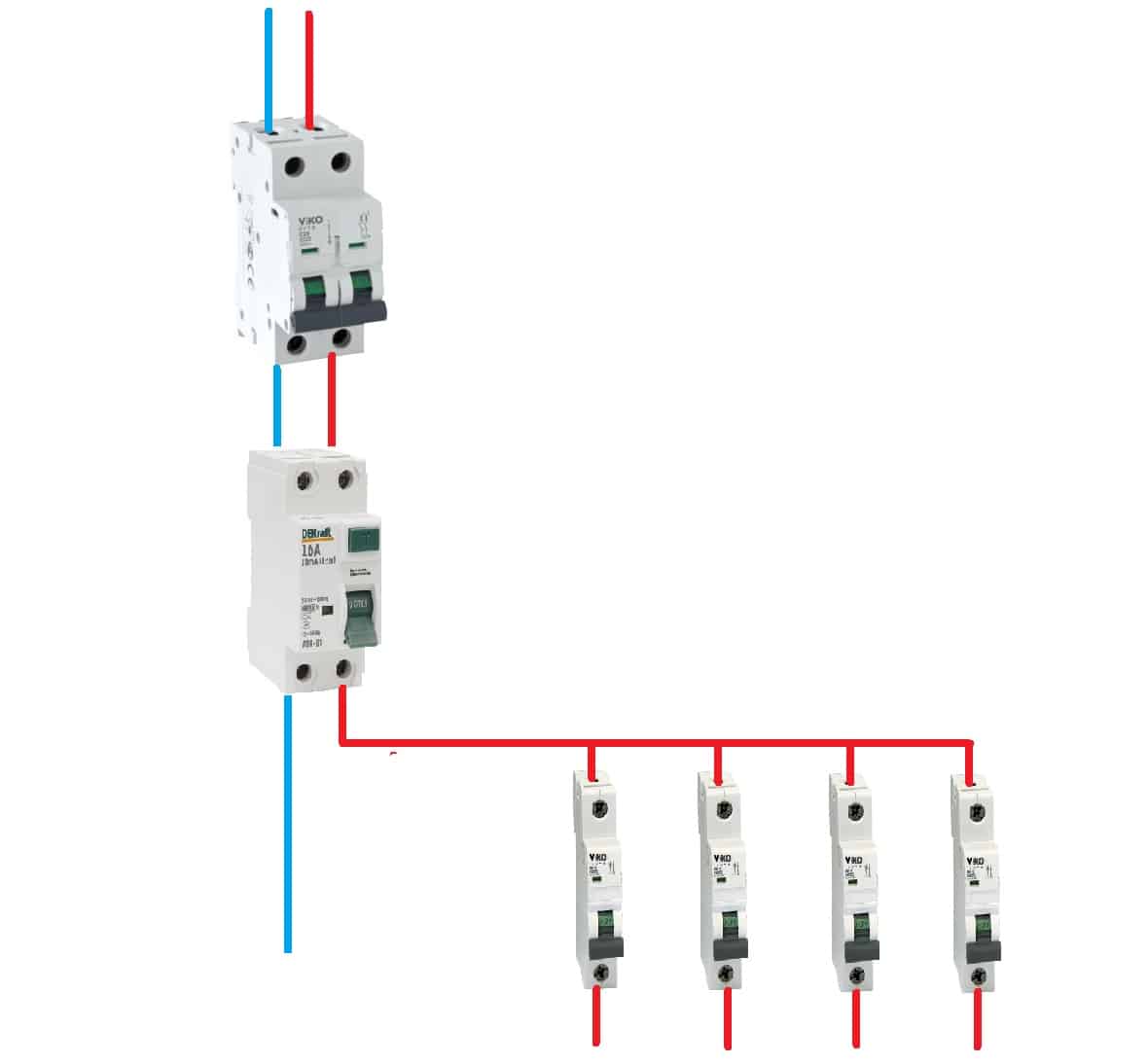

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Инструкция по установке УЗО

Сначала нужно выбрать место для монтажа устройства. Применяются 2 варианта: щит или шкаф. Первый напоминает металлическую коробку без крышки, закрепленную на высоте, удобной для обслуживания.

Шкаф оснащен дверцей, которую можно закрывать на замок. Некоторые виды шкафов имеют отверстия, чтобы можно было снимать показания прибора учета, не распахивая специально дверцу, и отключать устройства.

Защитные приборы фиксируют на монтажных DIN-рейках, расположенных горизонтально. Модульная конструкция автоматов, дифавтоматов и УЗО позволяет разместить на одной рейке несколько штук

К левым клеммам на входе и на выходе всегда подключают нулевой провод, к правым – фазный. Один из вариантов:

входная клемма N (верхняя левая) – от вводного автомата;
выход N (нижняя левая) – на отдельную нулевую шину;
входная клемма L (верхняя правая) – от вводного автомата;
выход L (нижняя правая) – к групповым автоматам.

К моменту установки защитного устройства на щите уже могут быть установлены автоматические выключатели. Чтобы упорядочить расположение приборов и проводов, возможно, придется переставить устройства в определенном порядке.

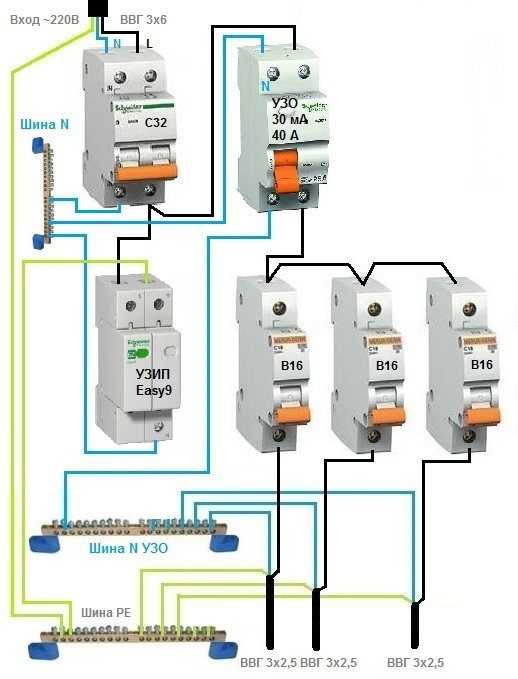

Представляем пример установки вводного УЗО в электрошкаф, где уже стоит счетчик, вводный автомат и несколько автоматических выключателей для отдельных контуров — осветительного, розеточного и др.

Размеры щита (ШУЭ, ЩУЭ, ШР) зависят от количества размещенных внутри устройств. Лучше подбирать изделие с небольшим запасом для установки новых автоматов и УЗО
На дин-рейке, в один ряд, предварительно установлены (слева направо) домашний прибор учета электроэнергии, затем один вводный выключатель и 5 групповых автоматов
Лучшее решение для установки, обоснованное работой приборов, – место между вводным автоматом и остальными устройствами, обслуживающими отдельные линии (розеточную и др.)
От нижней левой клеммы фазный проводник тянется к верхней клемме среднего автомата, а нуль – к заземляющей шине, которая расположена ниже. Верхняя фаза – от вводного автомата, ноль – от счетчика

Никогда не подключают УЗО на входе – оно всегда следует за общим вводным автоматическим выключателем. Если используют счетчик, то устройство защитного отключения переходит на третью позицию от входа.

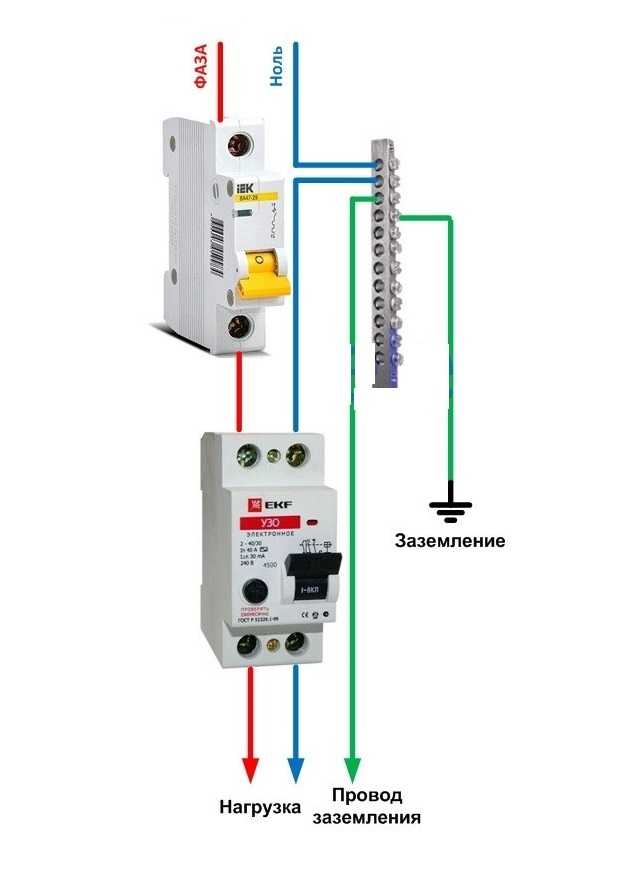

Описание процесса подключения:

устанавливаем прибор на DIN-рейку справа от автомата – достаточно приложить его и надавить с небольшим усилием до щелчка;
протягиваем разделанные и зачищенные провода от автомата и нулевой шины, вставляем в верхние клеммы согласно схеме, закручиваем крепежные винты;
таким же образом вставляем провода в нижние клеммы и закручиваем винты;
тестируем – сначала включаем общий автомат, затем УЗО, нажимаем кнопку «Тест»; при нажатии прибор должен отключиться.

Чтобы убедиться в правильности подключения, иногда инсценируют ток утечки. Берут два рабочих провода – «фазу» и «землю», одновременно подводят к цоколю электролампы. Появляется утечка, и прибор должен моментально сработать.

Особенности подключения

Очень важно знать, что при подключении устройства защитного отключения заземляющий кабель к нему не подводится. Многие люди, которые не имеют специальных познаний в области электротехники, считают, что защитный ноль должен быть соединен со всеми контактами подключенного к электрической сети оборудования. Это мнение ошибочно

Если замкнуть «землю» на рабочую нулевую жилу, то произойдет сбой в работе прибора

Это мнение ошибочно. Если замкнуть «землю» на рабочую нулевую жилу, то произойдет сбой в работе прибора.

Когда соединяют контакты силового кабеля с УЗО, необходимо внимательно следить за тем, чтобы четко соблюдалась полярность (иначе он не будет работать). Фазный провод должен быть подведен к соответствующему гнезду на приборе, точно также и «ноль». Чтобы их различать между собой следует обратить на цвета внешней оплетки каждой жилы. Цвет и маркировка позволяет узнать, какое предназначение у конкретного провода. Фаза обычно имеет красный цвет, иногда коричневый или белый. Рабочая нулевая жила – синий или голубой, а защитная нулевая – желтый, зеленый или желто-зеленый (продольные полоски вдоль оплетки).

На корпусе оборудования можно увидеть обозначения, которые определяют, какой тип провода нужно к ним подключить. Для фазы – «L», а для нулевой рабочей жилы – «N». Обычно к верхним клеммам подсоединяют счетчик энергоснабжения, а кабеля нагрузки соответственно к нижним точкам. При схеме, в которой учитывается подключение автоматических выключателей, также должна соблюдаться полярность – фаза к фазе, а ноль с нейтралью. Если в системе нет заземляющей жилы, тогда к распределительному щитку нужно подключить только два провода.

При правильном соблюдении полярности, прибор должен работать стабильно и быстро реагировать на изменение потенциалов в сети. Конечно же, все работы с электротехникой должны проводиться с обесточенной электрической линией. При монтажных работах необходимо соблюдать правила техники безопасности, а также соблюдать нормы пожарной безопасности. Также необходимо учитывать нормы ПУЭ. Чтобы обеспечить УЗО надежную защиту от попадания влаги, газов, огня, пыли и других внешних факторов, его помещают в корпус распределительного щитка. Он изготавливается из устойчивых материалов. При правильно эксплуатации прибор прослужит достаточно долго.

Назначение и принцип работы УЗО в картинках

Устройство защитного отключения относится к токовым защитам и занимает второе место за автоматическим выключателем по обеспечению безопасности. Оно уже спасло здоровье многим людям, предотвратило электрические травмы.

Необходимость использования УЗО подтверждена требованиями времени, диктуется правилами электрической безопасности.

Как работает защитное отключение при образовании тока утечки

Орган сравнения фаз контролирует величину векторов входящего и выходящего токов по проводникам потенциалов фазы и нуля, постоянно сравнения их магнитные потоки.

Если величина второго вектора уменьшилась больше допустимого значения уставки, то делается вывод о возникновении неисправности. От появившегося тока утечки автоматически отключаются силовые контакты.

УЗО предотвращает прохождение тока через человеческое тело при случайном касании оголенных токоведущих частей или повреждении изоляции проводки, когда появляется опасный потенциал на корпусе электрического прибора.

Дополнительное назначение устройства: предотвращение пожара здания вследствие нарушения диэлектрических свойств изоляции, создающего случайные пути аварийных токов.

Дифференциальный орган работает во всех системах заземления здания. Однако наиболее корректная и безопасная ситуация создается в схемах TN-S и TN-C-S, ТТ с дополнительной заземляющей магистралью РЕ.

Здания со старой системой заземления TN-C загрубляют чувствительность органа сравнения.

Электрические схемы УЗО: 2 варианта для квартиры и дома

Защита выпускается готовыми модулями для установки на Din рейку с возможностью монтажа в однофазной или трехфазной проводке.

Схема подключения однофазного УЗО

В сеть 220 вольт включают модуль на две магистрали тока с потенциалами фазы и нуля.

Схема внутренней конструкции защиты печатается прямо на корпусе, приводится в документации. Провод приходящей фазы подключается сверху на клемму №1, а с клеммы №2 идет к потребителям.

Потенциал нуля подводится на верхнюю клемму N, а снимается с нижней. Менять эти правила подключения нельзя: иначе орган сравнения фаз не сможет работать правильно, произойдут ложные срабатывания.

Схема подключения трехфазного УЗО

Три входных фазных проводника монтируют поочередно к верхним клеммам №1, 2 и 3. Снизу модуля с клемм №2, 4 и 6 их снимают и направляют к потребителю. Потенциал нуля подводят сверху к клемме “N”, снимают с нижней.

Различные производители конструктивно располагают магистраль рабочего нуля справа или слева от магистралей фаз. Все эти вариации показаны схемой-картинкой на корпусе защиты.

Магистрали фаз допустимо менять между собой местами, но их нельзя путать с линией тока нуля. К ней подключена обмотка кнопки проверки “Тест”. При ее нажатии защита станет работать не правильно.

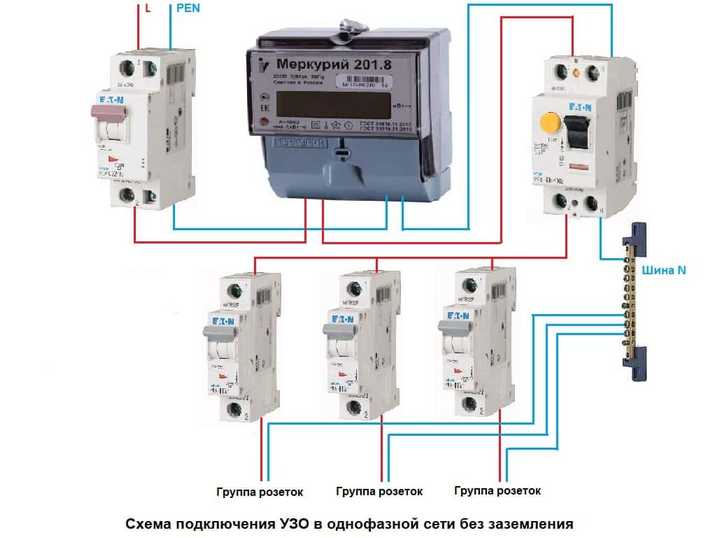

Как подключить узо без заземления, в однофазной, двухпроводной сети: схема — Постройка

О том, что в современных домах и квартирах необходимо устанавливать устройства защитного отключения уже говорилось неоднократно. Их основная цель – обезопасить человеческую жизнь от действия электрического тока.

Но всегда ли возможно произвести монтаж, учитывая то, что сеть бывает разная – трёхфазная и однофазная, с заземляющим защитным проводником и без него. Поговорим о том, как подключить УЗО без заземления. Схема, по которой подсоединяются эти устройства, не отличается сложностью.

Если вы сами делаете всю квартирную проводку, вполне справитесь и с установкой УЗО. Но самым верным решением будет всё-таки доверить эту работу профессионалам.

Прежде чем вести разговор о том, как подключить УЗО без заземления, необходимо иметь чёткое понятие о разновидностях электрических бытовых сетей.

Разновидности электрических сетей

Электропитание в наши квартиры и дома поступает из однофазной сети или трёхфазной.

Однофазное электрическое питание представляет собой одну фазу и ноль. Для питания бытовой техники и осветительных приборов нужно фазное напряжение, которое получается на выходе после понижающего трансформатора. Такое однофазное питание предполагает запитку от одной фазы линии.

По фазному проводнику движется электрический ток, а по нулевому он возвращается в землю. Чаще всего такой тип электропроводки применим в квартире, и имеет он две разновидности:

Однофазная сеть двухпроводного исполнения (без земли). Такой тип электросети чаще всего можно встретить в домах старой постройки, в ней не предусмотрено заземление электрических приборов. Цепь включает в себя только нулевой провод, имеющий буквенную маркировку N, и один фазный проводник, он соответственно обозначается буквой L.
Однофазная сеть трёхпроводного исполнения. В ней помимо нулевого и фазного имеется ещё защитный заземляющий проводник, обозначаемый РЕ. Корпуса электрических приборов нужно подсоединять к заземляющим проводникам, это обеспечит защиту самой техники от перегорания, а человека от действия электрического тока.

В доме зачастую присутствует техника, которой нужно трёхфазное напряжение (насосы, двигатели, если есть станки в сарае или гараже). В данном случае сеть будет состоять из нулевого и трёх фазных проводов (L1, L2, L3).

Аналогично трёхфазная сеть бывает четырёхпроводного исполнения и пятипроводного (когда присутствует ещё защитный заземляющий проводник).
С разновидностями сетей определились, а теперь будем непосредственно переходить к вопросу, возможно ли подключение УЗО без заземления и как правильно устанавливать это устройство?
Можно ли подключать УЗО без заземления – на видео:

Как правильно подключить трехфазное УЗО

3-х фазное УЗО, как правило, имеет 4 полюса и занимает ширину 4 стандартных модулей на din-рейке. Обычно такие устройства не используются в квартирах. В основном они находят свое применение на дачах, в частных домах или гаражах.

Этот аппарат устанавливается в распределительном щитке. В его функции входит защита проводки от воспламенения или замыкания. Порог срабатывания аппарата рассчитан на большие токи.

В практике он используется и при подключении электродвигателя.

Как подключить УЗО в трехфазной сети: нюансы

Перед началом установки устройства важно ознакомиться с цветовым обозначением проводов. Согласно ПУЭ, маркировка бывает такой, как показано на картинке ниже

УЗО может подключаться, в зависимости от схемы, с использованием 3-х или 4-х полюсов. Первый вариант применяется в основном при подсоединении электродвигателя. В крайне редких случаях возможно использование и 2-х полюсов. Оборудование, которое будет впоследствии устанавливаться может быть 3-х фазным или однофазным. Для этого случая реализуются различные схемы подключения.

Как правильно подключить трехфазное УЗО по «треугольнику»

Вначале разберем, как подключить УЗО 3-фазное с использованием 3-х полюсов. Выше упоминалось, что такая схема применяется при установке электродвигателей.

Этот тип подключения дает полный контроль утечек тока на корпус. Как показано ниже, нейтральная клемма оказывается незадействованной. В схеме «треугольник» используются только фазные провода.

Принцип работы трехфазного УЗО ничем не отличается от однофазного.

Как правильно подключить УЗО на 3 фазы с 4-мя полюсами

Второй вариант подключения устройства применяется в жилых или нежилых помещениях с напряжением 380 В. Также может использоваться и для защиты некоторых электродвигателей. Неплохо в данном случае зарекомендовал себя Legrand DX3-E УЗО 4P 25A 30MA.

Отличие схемы подключения трехфазного УЗО от однофазного заключается в численности подключаемых и отходящих проводов.

Чтобы произвести монтаж и правильно подсоединить проводники к нужным клеммам особых знаний не требуется, но все же необходимы элементарные навыки в этой сфере (умение отличить фазу от нейтрали).

Важно

Нулевой подключается к специально предназначенной для него клемме, которая обычно располагается чуть выше рычага взведения.

Провода, выходящие из противоположных клемм, подсоединяются к распределительной системе. Каждая фаза в сочетании с нулевым проводом, может обеспечивать группу однофазных потребителей (220 В).

В такой сети нужно предусмотреть монтаж соответствующих УЗО. В этом случае будет логичен вопрос: как подключить 3 УЗО на 3 фазы. Ниже приведена схема, которая реализует данную задумку.

Обычно они устанавливаются в местах повышенной влажности или в комнатах с большим числом электроприборов.

Монтаж трехфазного УЗО проводится в щитке на дин-рейке, после счетчика. Один такой аппарат способен контролировать ток в трех однофазных сетях

Одно важное напоминание: эксплуатация устройства возможна только в системах TN-S

В такой схеме проводки предусматривается нулевой защитный и рабочий проводник. Как правило, отечественные электросети функционируют по системе TN-C, где нет PE.

Перед тем как купить УЗО, важно знать, что подключение четырехполюсного аппарата по такой схеме категорически запрещено. В этом случае ПУЭ разрешает использовать трехфазное устройство защиты, если предусмотрено заземление дома

Для этого, нужно обустроить контур «земли», который позволит перейти на систему TN-C-S. Надеемся, что наша статья помогла вам решить вопрос относительно того, как подключить трехфазное УЗО.

Принцип действия

Данное устройство выполняет все свои основные функции благодаря датчику, являющемуся основным элементом его конструкции и способному реагировать на изменение величины тока на входе проводников.

Происходит это благодаря следующим особенностям внутренней конструкции:

Датчик по своей сути является классическим тока, который имеет форму и вид тороидального сердечника.
Сердечник оснащен магнитоэлектрическим реле, на котором осуществлена установка по дифференциальному значению току. Само реле является крайне чувствительным элементом, поэтому реагирует на любые изменения входящего тока.
При фиксации значительных колебаний, задачей реле становится оказание прямого воздействия на механизм-исполнитель, вследствие чего срабатывает защитная мера и происходит полное размыкание электрической цепи.
Исполняющий механизм имеет в своей конструкции группу контактов, определяющую максимально допустимое значение тока, и пружину, которая совершает размыкание цепи в ситуациях, когда фиксируются сбои в работе.
Существуют современные модели защитного оборудования, которые претерпели некоторые изменения, например, магнитоэлектрическое реле в них было заменено особой электронной схемой.

Проверку принципа действия УЗО можно осуществить, нажав на нем специальную кнопку, предназначенную для тестирования системы. После этого произойдет искусственно созданная утечка, которой будет достаточно для срабатывания устройства и экспериментального размыкания цепи.

В завершение приводятся некоторые советы от специалистов в данной сфере, которые могут помочь при монтаже УЗО:

Для установки данного оборудования в жилом помещении, лучше всего отказаться от современных электронных моделей, поскольку их функционирование зависит от встроенной схемы.
Если используется схема подключения, которая не предусматривает наличие заземления, в нее обязательно нужно добавить автоматический выключатель. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
После реализации любой схемы или замены одного из ее элементов, всегда необходимо запускать защитное устройство для тестирования его работоспособности, чтобы убедиться в правильном функционировании всей системы.
Подключение подобного защитного устройства зачастую является довольно сложной задачей, при этом, данное устройство выполняет важные функции, поэтому при наличии малейшей неуверенности в собственных силах и знаниях, рекомендуется обратиться за помощью к профессиональному электрику.
