Изготавливаем токопроводящий клей в домашних условиях

Сделано своими руками

Многие начинающие радиолюбители задаются вопросом, как сделать токопроводящий клей своими руками. Здесь необходимо внести ясность в некоторые вопросы, которые новички задают чаще всего.

1. Проводит ли ток клей момент? Это клей, который был разработан и представлен немецкой компанией Хенкель. Всего было создано 6 составов для различных целей, но ни один из них не проводит ток.
2. Проводит ли супер клей электричество? Чтобы ответить на этот вопрос, необходимо обратиться к самому понятию электропроводящего материала. Супер клей не содержит компонентов, которые позволили бы назвать его электропроводным (графит, металлы), поэтому его показатели в этом плане практически не отличаются от пластмассы.
3. Проводит ли эпоксидный клей электричество? Эпоксидная смола не проводит электрический ток по вышеуказанной причине.
4. Можно ли ремонтировать при помощи такого клея провод высокого напряжения? Мастера не рекомендуют этого делать, так как это идет вразрез с правилами безопасности при работе с электричеством.
5. Почему контактол не работает? В современное время появилось очень много подделок этого клея, поэтому лучше приобретать этот клей с гарантиями от производителя.
6. Какой клей проводит электрический ток? Любой клей, в состав которого входят электропроводящие компоненты в достаточном объеме.

Инструкция по изготовлению

В последнее время радиолюбители нелестно отзываются о современных производителях токопроводящего клея. Быть может, все дело в подделках или сами производители предоставляют некачественный товар. К тому же, токопроводящий клей для микросхем и другого оборудования иногда нужен срочно, и времени на его приобретение или заказ нет. В таком случае можно изготовить такой состав самостоятельно, воспользовавшись нашей инструкцией.

Как сделать токопроводящий клей? Для начала необходимо запастись необходимым набором материалов. Он довольно скромен:

• графитовый стержень от строительного или простого карандаша, который и будет выступать основным токопроводящим элементом в получившемся составе;
• канцелярский нож;
• лист бумаги для сбора графитной пыли;
• молоток;
• емкость для сбора графитной пыли;
• лак для ногтей.

Для начала вам необходимо получить графитный стержень. При помощи канцелярского ножа сточите деревянную часть карандаша до такого состояния, когда графитный стержень можно будет вынуть. После этого положите стержень на лист бумаги, закройте его так, чтобы пыль не разлетелась в стороны и молотком измельчите грифель до состояния пыли. Эта пыль и станет токопроводящим элементом. Соберите пыль в емкость (для этого отлично подойдет обыкновенная крышка от пластиковой бутылки). Налейте в емкость лак для ногтей и тщательно перемешайте с графитной пылью при помощи деревянных палочек, которые могли остаться после обработки карандаша. Теперь токопроводящий клей готов! Удобство этого клея в том, что у вас есть право на ошибку. Лак для ногтей легко удаляется при помощи специального состава.

https://youtube.com/watch?v=u2yLw5ru0FU

В народе известны также составы, которые используют в своей основе металлическую крошку или пыль. Можно включить воображение и вспомнить школьный курс химии и физики, где говорилось о токопроводящих материалах. Приведем пример. Графит – это по своей сути углерод с характерной кристаллической решеткой. Углерод также содержится в продуктах горения дерева – в саже. По этой причине токопроводящий клей с сажей также является довольно популярным среди радиолюбителей.

Особенности самодельного клея

1. Никто не застрахован от ошибок. Когда вы что-либо делаете своими руками, вы рискуете сделать что-то не так, в результате чего можно повредить дорогостоящее оборудование. Поэтому в некоторых случаях лучше доверить профессионалам и потратиться на приобретение фирменного состава.
2. Надежность клея на основе лака для ногтей не так высока, как у покупного клея. Помните о том, что такой лак не будет служить вам вечно и рано, и его ресурс прочности закончится довольно скоро.
3. Лак для ногтей довольно долго высыхает, по сравнению с покупными аналогами.
4. Самодельный токопроводящий клей гораздо дешевле в изготовлении.
5. Процесс изготовления занимает меньше 3 минут, что не сильно тормозит рабочий процесс.

Все эти факты говорят о том, что лучше всего приобрести однажды фирменный токопроводящий клей и пользоваться им долгое время, чем каждый раз делать свой состав, который будет быстро выходить из строя.

Токопроводящий клей – отличное средство для тех, кому необходимо быстро и эффективно осуществить ремонт электрооборудования. И только вам решать, изготовить клей самостоятельно или купить зарекомендованную марку.

Качества электропроводящей пасты

Итак, как определить, какой клей подходит для работы? Хороший токопроводящий клей отличают следующие качества:

1. Большая скорость высыхания, чтобы в работе не возникало пауз.
2. Высокая вязкость для удобства применения и защиты частей электросхемы, на которую клей попадать не должен.
3. Большие значения сцепляемости.
4. Термостойкость (при пайке).
5. Безопасность как для рабочего, так и для окружающей среды.
6. Низкая электрическая сопротивляемость, иначе этот клей будет крайне плохо проводить ток.
7. Содержание полимеров в составе.
8. Клей должен быть не на водной основе. В противном случае элементы микросхемы могут быть залиты этим клеем и повредиться, а сам клей высыхать слишком долго, что замедлит работу мастера.

Клей продается в строительных или радиотехнических магазинах, по сравнительно небольшой цене — всего ±100 рублей за каких-то 25 грамм. Учитывая, что на те же ПВХ-покрытия требуется не меньше 250 грамм клея на квадратный метр, а для текстиля или металла и вовсе 400, цена на клей оказывается довольно высокой. Однако, составляющие электропроводящего клея можно приобрести в специализированном магазине, и большой экономией будет изготовить его самому в домашних условиях, и если сделать все правильно, самодельный токопроводящий клей может служить более чем достойной заменой магазинному.

Какие характеристики должны быть у токопроводящего клея

Как в домашних условиях сделать дистиллированную воду Секреты изготовления дистиллированной воды в домашних условиях Производители готовых к использованию составов уделяют основное внимание главной функции токопроводящего клея — высокой токопроводимости. Самостоятельное приготовление клея позволяет добиться идеального соотношения между качеством электропроводимости и надежностью сцепления. Более того, в зависимости от поставленной задачи может потребоваться клей с разными свойствами, ведь в одном случае нужен клей, сохраняющий эластичность, в другом важна жесткость соединения

Более того, в зависимости от поставленной задачи может потребоваться клей с разными свойствами, ведь в одном случае нужен клей, сохраняющий эластичность, в другом важна жесткость соединения

Самостоятельное приготовление клея позволяет добиться идеального соотношения между качеством электропроводимости и надежностью сцепления. Более того, в зависимости от поставленной задачи может потребоваться клей с разными свойствами, ведь в одном случае нужен клей, сохраняющий эластичность, в другом важна жесткость соединения.

В любом случае клей должен обладать следующими характеристиками:

• высокой адгезией (сцеплением) с разными видами поверхностей;
• низким удельным электрическим сопротивлением;
• достаточной вязкостью;
• высокой покрывающей способностью;
• прочностью соединения;
• высокой термоустойчивостью (устойчивостью к перепадам температур);
• водостойкостью.

За считанные минуты можно самому сделать токопроводящий клей, который будет соответствовать требуемым характеристикам.

Обогрев заднего стекла. Ремонт без плёнки.

Как определить точное место повреждения нити? Прежде всего, когда вы едете, то включаете задние линии обогрева. Место разрыва сможете увидеть не вооружённым глазом.

Сначала обезжирьте место разрыва растворителем. Затем наклейте две полоски изоленты. Один отрезок клеем ровно под линией. А второй над линией. Ни в коем случае изолента не должна заходить на нить обогрева.

После того как вы наклеили изоленту, воспользуйтесь наждачной бумагой. Согните бумагу пополам. Затем, местом сгиба аккуратно зачистите нить обогрева, только не переусердствуйте. После того, как вы зачистили, ещё раз обезжирьте растворителем.

Берём токопроводящий клей и наносим на повреждённый участок. С заходом на целую нить-10 мм в одну сторону и 10 мм в другую.

После того, как вы нанесли тонкий слой клея, снимите излишки ножом. Просто проводя нож вдоль изоленты (как-бы выравнивая).

И теперь оставьте вашу работу на сутки, что-бы клей высох. Через сутки вы всё тем-же канцелярским ножом, должны пройти вдоль линии обогрева. Сначала с верхней стороны линии, затем с нижней.

С помощью этой процедуры вы отделяете клей на линии обогрева от изоленты. Что-бы потом изоленту было легко удалить. Если вы сделали всё правильно, то можете смело удалять изоленту. У вас получается идеально ровная, рабочая нить обогрева.

Я рекомендую использовать именно изоленту, а не скотч. Скотч потом тяжело оторвать от стекла и он часто оставляет клей.

Как сделать токопроводящий клей своими руками: изготовление по рецептам

Сегодня купить на рынке токопроводящий клей фирм Done, Deal, или других торговых марок не составит труда. Однако, стоимость его не малая. И, если вам нужно много этого вещества, то разумнее будет задуматься о том, чтобы попробовать изготовить данное средство самостоятельно.

Поэтому многие прибегают к тому, чтобы сделать токопроводящую пасту или клей для автомобиля самостоятельно. Сегодня это вполне возможно сделать без лишних трат в домашних условиях, и причем, получить при этом качественный состав.

Как приготовить самодельный несохнущий токопроводящий клей:

1. Универсальный способ, рассчитанный на главное свойство токопроводящего клея – высокую электропроводимость. Для его изготовления нужно купить самый обычный прозрачный китайский суперклей в тюбиках. (Если количество нужного вам клея большое, то обратитесь в автомагазин, где вы найдете нужное вам количество китайского суперклея). Далее берем обычный простой карандаш, или пластины из графита, и измельчаем вещество в порошок делая с него графитовую пыль. Для ускорения процесса можете использовать ненужный блендер. Но в пыль вы сможете графит превратить вручную только под прессом. Добившись пропорций 1:1 тщательно перемешиваем ингредиенты, и ваш электропроводный клей или паста готовы. Свойства суперклея после смешивания с графитом несколько уменьшаются.
2. Для этого рецепта необходимо будет подготовить уже больше ингредиентов. Вам понадобятся: порошковый графит – 6 г, порошковое серебро – 65 г. Перемешиваем эти ингредиенты и толчем их в ступе. Потом к полученной смеси нужно добавить: связующее вещество – нитроцеллюлозу в количестве 4 г, канифоль 3 г, этилацетат или ацетон 25г, Все это тщательно смешиваем и перетираем до однородной массы. Через время этот клей загустеет, поэтому перед самым применением в него надо добавить ацетон. Это придаст составу необходимую вязкость. Приготовленный таким образом клей просто идеально подходит в случае с ремонтом обогрева ветрового заднего стекла и сидения. Это состав, сделанный своими руками, считают идеальным вариантом токопроводящего клея при ремонтах авто. Однако применять его можно лишь для соединения механически не нагруженных элементов авто.
3. Этот рецепт подходит для тех моментов, когда нужно добиться идеальной консистенции и баланса между надежностью сцепления и качеством электропроводимости. Для изготовления такого чудо-состава понадобятся графитный порошок, близкий к пыли в количестве 15 г, винилхлорид-винилацетат массой 30г, серебро порошковое – 35 г, и чистый ацетон емкостью 35 мл. В фарфоровой или стеклянной емкости тщательно перемешиваем все необходимые компоненты до получения консистенции сиропа черно-серого цвета. Перед применением клей нужно хорошо перемешать прочной стеклянной палочкой. Вязкость полученного клея регулировать можно при помощи ацетона. Для этого в фарфоровой ступе хорошенько перемешивают все имеющиеся компоненты. Готовый клей перелейте в стеклянную посуду, имеющую притертую пробку. Данный тип клея отлично подходит для ремонта полос обогрева на заднем стекле. Этот клей также используют в случаях, когда необходимо прочное сцепление и хорошая электропроводимость.
4. Чтобы получить состав по этому рецепту нам нужно подготовить цепонолак и обычный графитовый стержень из любой батарейки. Измельчаем стержень до порошкообразного состояния, затем тщательно перемешиваем с первым ингредиентом до получения гель-консистенции. Такой тип клея отлично подходит для ремонта домашней техники, имеющей проблемы с мелкими деталями, а также при изъянах в обогреве заднего ветрового стекла автомобиля.

Все разновидности клея, который проводит электричество, необходимо хранить в стеклянных емкостях, имеющих горлышко с притёртой крышкой.

Выбор клея в магазине

На рынке представлено большое разнообразие клеевых растворов, обладающих свойством электропроводности. При выборе приходится отдать предпочтение хорошей проводимости либо клеящей способности и быстрому застыванию. Оптимальным вариантом является вещество, рекомендуемое для использования в машиностроительной области.

Производством токопроводящего клея занимается большое количество компаний, и не всегда именитые производители предлагают лучший товар. Чтобы найти подходящий вариант с учетом целей дальнейшего применения, стоит ознакомиться с распространенными разновидностями и учесть их характеристики и физические свойства.

Клей «Контактол»

Электропроводящий клей Контактол (kontaktol) – это продукция известного концерна Keller (Германия). Производитель предлагает следующие модификации:

• «на серебре» – однокомпонентный состав на основе очищенного серебра для создания электропроводящих дорожек на текстолите и других твердых подложках;
• клей «Радио» создан с графитовым наполнителем, поэтому стоит дешевле, по сравнению с предыдущим вариантом;
• клеевой маркер сделан из серебряного порошка с ПВХ наполнителем – такое решение упрощает обращение с восстановительным средством в сложных рабочих условиях.

К сведению. Клей Контактол электропроводный после застывания создает устойчивую к влаге «дорожку». Стандартная тара – 2, 5 и 10 г. Удельное сопротивление – 0,01 Ом на см куб.

Forbo 615 eurostar lino el

На электропроводный клей Форбо «садят» напольные покрытия (линолеум, ковролин). Это полупрозрачный состав без характерного запаха.

Клей Done Deal производится в США, имеет полимерно-серебряный состав. Используется для восстановления контактов в автомобилях и для реставрации нитей обогрева на стёклах. Высококачественный клей с отличными адгезионными характеристиками.

Разрабатывался специально для склеивания напольных покрытий, которые выпускаются в рулонах, имеют тканевую или ворсистую основу.

• В составе нет токсичных и летучих компонентов.
• Минимальное содержание воды.
• Не усаживается после полного высыхания.
• После первоначальной сцепки с поверхностью вероятность сдвига и отслаивания минимальна.
• Легко наносить зубчатым шпателем.
• Негорючий.

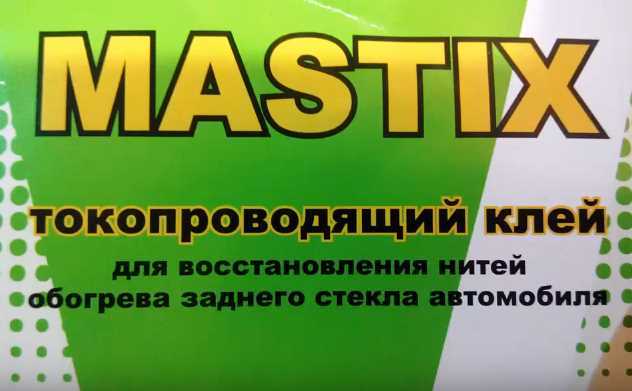

Клей Mastix на основе никелевого порошка. Применяется для реставрации нитей обогрева заднего стекла в автомобилях, заполнения щелей, трещин и отверстий, клеят металл. По характеристикам схож с холодной сваркой.

Работать допустимо при низких и высоких температурах. Качество соединения в обоих случаях не снижается.

ВолгаХимПром

Реставрационный и армирующий состав. Полное затвердение в зависимости от толщины наносимого слоя наступает максимум через час. Используется в быту и промышленности. Клей безопасный, без вредного влияния на кожу, дыхательные пути и слизистые человека.

Permatex

Клей Permatex (Перматекс)- двухкомпонентный состав для реставрации контактов обогрева. Сделанное соединение устойчиво к вибрационным нагрузкам, не подвержено ультрафиолету и перепаду температур. Работать с клеем лучше при температуре окружающей среды не ниже 10 °С.

ТПК-Э

Клей ТПК-Э применяется для склеивания алюминиевых изделий, нержавейки и углепластика между собой и в разных сочетаниях. Обработка раствором помогает обеспечить электросоединение с переходным сопротивлением. Благодаря консистенции и составу продукт отводит статические заряды от материала.

DoneDeal

Клей DoneDeal от американского производителя обладает хорошей адгезией к большинству материалов. Продукт отличается водостойкостью и подходит для ремонта водного транспорта. При соблюдении правил использования прочность клеевого шва по прочности превосходит прочность обрабатываемого материала.

Mastix

Клей Mastix на основе никелевого порошка. Применяется для реставрации нитей обогрева заднего стекла в автомобилях, заполнения щелей, трещин и отверстий, клеят металл. По характеристикам схож с холодной сваркой.

Homakoll

Продукция Honakoll разработана специально для приклеивания рулонных напольных покрытий на тканевой либо ворсовой подоснове. Для раствора характерны следующие свойства:

• отсутствие летучих растворителей в составе;
• невысокое содержание воды;
• устойчивость к усадке после затвердевания;
• минимальный риск сдвига и отслаивания после сцепления с поверхностью;
• легкое нанесение зубчатым шпателем;
• пожаробезопасность.

На что стоит обратить внимание?

Есть набор свойств, которым клейстер обязательно должен соответствовать, что выполняется далеко не всегда:

1. Безопасность при использовании и дальнейшей эксплуатации, секундные клея часто не соответствуют этому требованию.
2. Быстрота «схватывания», чтобы состав не растекался по плате и всему что находится вокруг. Отсутствие данного свойства может приводить к очень неприятным последствиям, например, короткому замыканию.
3. Отсутствие любой воды в составе клея (вода вредит электронике). В случае водной основы может происходить все то, что описано в предыдущем пункте, короткое замыкание и долгое застывание.
4. Продукт не должен пригорать при пайке, т.е., быть термостойким.
5. Состав должен соответствовать заявленным характеристикам, то есть сопротивлению и токопроводимости, иначе его работа в схеме становится непредсказуемой.
6. Неплохо чтобы он был вязким, намного упрощает работу.
7. Содержал полимерные вещества.

Разновидности токопроводящих клеев

Наиболее популярны следующие марки.

Токопроводящий клей Abro Masters

Представляет собой однокомпонентную композицию, в которой применяется синтетическая смола. Последняя существенно повышает адгезионные свойства материала. В качества вещества, проводящего электричество, производитель предусмотрел серебро.

Электропроводящий клей Astrohim

Пользуется популярностью прежде всего среди автолюбителей. Этот токопроводящий клей для ремонта обогрева заднего стекла является незаменимым. Он позволяет скреплять поврежденные нити между собой даже в тех случаях, когда суммарная длина проблемного участка достигает 20 сантиметров.

Токопроводящий клей Forbo

Отличается хорошей электрической проводимостью и отсутствием неприятного запаха. Популярностью пользуется клей Forbo 523 и Forbo 523 EL. Их нередко используют для поклейки антистатических напольных покрытий. Токопроводящий клей для линолеума, ковролина и многих других материалов подходит прежде всего благодаря своим свойствам скрепления поверхностей между собой

Отдельно стоит обратить внимание на 641 EL Eurostar Special — специальный токопроводящий клей. Его применяют во время строительных работ вместе с дисперсионной грунтовкой

Done Deal

Done Deal — клей американского производства, характеристики которого во многом превосходят отечественные аналоги. Его основной недостаток – высокая стоимость, вследствие чего такой клей не обрел значительной популярности. Вместе с тем вещество с маркировкой DD6590 в определенных кругах пользуется спросом.

Контактол

В качестве его основного связующего производитель использует ПВХ смолу. Проводит электричество в материале серебро. Корпус тюбика имеет форму маркера, благодаря чему им довольно просто пользоваться.

Permatex

Его особенностью является наличие устойчивости к воздействию ультрафиолетового излучения и перепадов температурного режима. Вследствие этого его нередко используются для ремонта заднего обогревателя стекла . Подходит также для этой работы материал компании Mastix.

Таким образом, можно не только самостоятельно изготовить токопроводящий клей, но и приобрести его в различных магазинах или же в интернет, к примеру на АлиЭкспресс.

Токопроводящий клей и лак в домашних условиях

Теперь же узнаем, как можно изготовить токопроводящий клей своими руками, не переплачивая в магазинах электроники. Существует несколько способов, различающихся методами приготовления и основами, приводим их.

Эпоксидно-алюминиевый состав

Необходимы:

• любой эпоксидный двухкомпонентный раствор, вплоть до самого простого и дешевого ЭДП-20;
• алюминиевая пудра (проще взять краску «серебрянка», чем перемалывать опилки или старые кастрюли).

Смешиваем в необходимой пропорции смолу без отвердителя и алюминиевую пудру до тех пор, пока не станет напоминать по консистенции сметану. Переливаем в стеклянную или пластиковую закрывающуюся баночку, перед применением смешиваем с отвердителем в пропорции, указанной в инструкции, чаще всего это 1:10, но можно немного уменьшить количество отвердителя для улучшения эластичности, но нужно быть внимательным, смола может оставаться липкой долгое время в случае, если отвердителя слишком мало.

Этот состав отличается большим временем застывания, но может использоваться, когда это не критично. Главный плюс — его можно изготовить достаточно много, алюминиевую пудру можно купить готовую. Кроме того, можно варьировать электропроводность и эластичность за счет уменьшения или увеличения количества пудры (больше металла — больше проводимость и меньше эластичность, и наоборот), но в целом, составу присуща низкая эластичность и высокая прочность.

Графит и моментальная клеевая смесь

Нам понадобится:

• любой клеевой раствор быстрого застывания (например, супер клей «Секунда 505» или «Момент»), главное чтобы скорость застывания была такой, чтобы вы успели его нанести и смешать раньше, чем состав застынет, но не слишком долгой, чтобы приготовленный клейстер не растекся;
• графитовый карандаш (не цветной).

Опишем способ приготовления. Достаточного количества клея на основе цианоакрилатного клея «Секунда». Измельчаем на листе бумаге целый карандашный грифель до состояния пыли, чем тоньше измельчено, тем однороднее будет итоговая масса и тем лучше будет токопроводимость и эластичность.

Токопроводящий лак на основе серебра

Еще один способ, как получить токопроводящий лак. Для работы с цветными металлами рецептуру лучше изменить. Конечно, этот рецепт дороже и сложнее, но результат оправдывает себя.

Итак, нам понадобится:

• мелкодисперсное серебро. Можно растереть напильником столовый прибор, отслуживший свое, ювелирное серебро стоит слишком дорого для этих целей. Второй вариант — выделить из азотнокислого серебра (он же ляпис или нитрат серебра), так получится намного дешевле, чем покупать банковское или ювелирное серебро;
• измельченный графит, получаем тем же образом, что и в предыдущих двух рецептах;
• сополимер хлорвинил-винилацетата (можно достать в магазине химреактивов, там же где и азотнокислое серебро);
• ацетон (именно чистый, не жидкость для снятия покрытия лака). Он нужен для растворения предыдущего компонента;
• лак для ногтей любого цвета.

Смешиваем все компоненты в фарфоровой ступке и тщательно перетираем до получения однородной массы. Разбавляем полученную массу лаком и вновь перемешиваем до получения консистенции сиропа. Переливаем готовый продукт в стеклянную банку с крышкой, перед использованием перемешиваем. Лак сохнет около пятнадцати минут.

Батарейка и цапонлак

Как понятно из названия, нам нужны:

• отслужившая свое батарейка, которую не жалко разобрать;
• а также цапонлак специальный раствор, которым радиолюбители покрывают соединенные контакты для защиты от влаги. Обычно во флаконе находится 50 мл лака.

Разбираем батарейку, если вам может пригодиться цинковый корпус, промойте его под водой и сохраните, все прочее кроме стержня можно выбросить. Стержень измельчаем, например, с помощью молоточка, до того же состояния, что и в предыдущем примере. Такой способ имеет преимущество перед первым, так как графит в батарейке лучшего качества, чем в карандаше, где он смешивается с глиной. Смешиваем компоненты во флакончике с цапонлаком, и лак готов к употреблению.
