Электропроводка открытого типа - особенности и технология монтажа

ЭЛЕКТРОПРОВОДКА В ДОМЕ И КВАРТИРЕ

Квартирная электропроводка не такая затратная в плане финансов, усилий и времени, как проводка в частном доме. В многоэтажных домостроениях к каждой квартире уже подведена электрическая сеть от общего распределительного щитка до вводного автомата.

Проводка своими руками в квартирах по силам многим и выполняется по такому приблизительному плану:

Начинать следует с составления схемы.
На основании схемы надо сделать разметку по стенам и рассчитать необходимое количество провода, кабеля, коммутационных аппаратов и фурнитуры.
Далее идут монтажные работы – нарезание штроб, укладка в них проводников, установка коробок, выключателей и розеток, и соединение всех элементов.
Заключительный этап – проверка работы собранной схемы.

Электропроводка в частном доме.

Электропроводку в частном доме тоже вполне реально сделать своими руками человеку, разбирающемуся в электричестве. Только имейте в виду, что она отличается от квартирного варианта, поскольку к ней предъявляются дополнительные требования.

Электроснабжение следует выполнять от сети напряжением 220 В или 380 В, с системой заземления TN-C-S. Запрещается прокладывать проводники по нагреваемым поверхностям, а также вблизи печи, дымохода или камина (это правило особенно актуально для сауны и бани).

Особенную сложность при прокладке проводки своими руками в частном доме представляет монтаж ввода. Сначала придётся обойти несколько учреждений для получения разрешения и технических условий.

Предстоят немалые работы по сборке распределительного щитка и прокладке вводной линии (рытьё траншеи для кабеля либо монтаж отпайки от воздушной ЛЭП). И только потом можно приступать к внутренней электропроводке по такому же плану, как описано выше для квартирного варианта.

Если не уверены, что вам под силу смонтировать надёжную и качественную эл. проводку в квартире или частном доме самостоятельно согласно требований ПУЭ, лучше пригласите специалиста. Помните о том, что 65 % от общего количества пожаров в электроустановках возникают в домашней электросети.

* * *

Элементы открытой электропроводки

Основными элементами наружной проводки являются:

провода;
углы поворотные наружные и внутренние;
тройники;
заглушки;
кабель-каналы;
плинтуса с кабель-каналами;
переходы на кабель-канал, имеющий другое сечение;
шурупы;
дюбель-гвозди;
керамические изоляторы;
скобы электротехнические;
хомуты;
распределительные коробки;
ПВХ-коллекторы (гофрированные трубы).

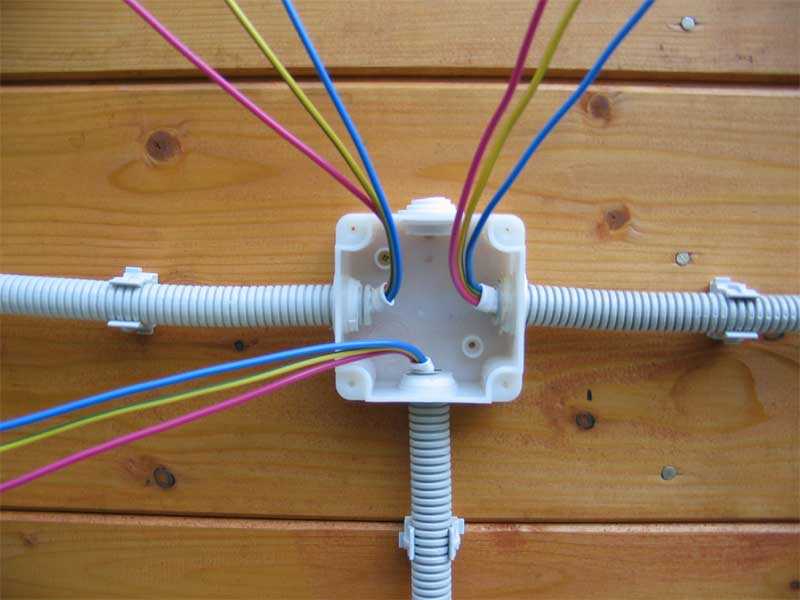

Одним из важнейших элементов проводки являются распределительные (распаечные) коробки, в них провода соединяются и разводятся на выключатели и розетки. Крепят такие коробки к стенам на дюбеля или саморезы. Внутри коробок провода соединяются клеммами или путем распайки. Коробки устанавливают в доступных местах для быстрого устранения неисправности. Их не рекомендуется устанавливать в помещениях в повышенной влажностью.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Способы монтажа

Существует несколько способов укладки проводов открытого типа. При выборе отталкиваться нужно от вида помещения — для офиса подойдут кабельные каналы, а ремонт в дизайнерском стиле потребует прокладку через плинтус или декоративные трубки.

Внешняя проводка в кабельном канале

Чаще применяют кабельно-канальный способ укладки проводов, так как они обладают важными эксплуатационными свойствами:

нетоксичны;
температуроустойчивы;
имеют низкую цену.

Крепятся к стенам с помощью дюбелей или клея (в зависимости от поверхности). Внутри кабелей расположены канальные разделения для нескольких проводов. Сверху прикрываются крышкой. Заглушки и уголки элементов сети идут в комплекте или докупаются отдельно. Изготавливаются в разнообразных стилистиках и цветах, поэтому подойдут не только для офисов, но и хорошо впишутся в любой дизайн комнаты. Главное — подобрать подходящий тип и цвет.

Открытым проводом

Один из самых распространенных и старых способов. Раньше это делалось через согнутый кембрик, который прибивался маленькими гвоздиками к поверхности. Теперь его заменили пластиковые скобки, которые продаются сразу же с гвоздями внутри. Главное верно подобрать размер скобы, чтобы не пережать кабель, нарушив изоляционный слой. Расположение такое же — каждые 10 см. Если рядом проходят несколько проводов — расстояние между ними должно быть не менее 4-5 мм.

Какая проводка у вас дома?

Открытая

Закрытая

Разводка через плинтус

Подходящий способ для сохранения внешнего вида комнаты. От обычного плинтуса данный вид разводки отличается наличием нескольких каналов и способом монтажа.

Предварительно основа крепится к стене по периметру пола. Необходимые провода протягиваются по специальным направляющим внутри плинтуса и прикрываются крышкой. Внешне ничем не отличается от обыкновенного строительного плинтуса, не считая пластиковых направляющих для розеток и выключателей, таких же, как в варианте с кабельными каналами.

Варианты дизайна и цвета подбираются непосредственно покупателем.

В трубах

Современная промышленность позволяет укладывать проводку разными способами, которые отвечают требования пожарной безопасности. Часто используется для этого гофрированная труба.

Но способ монтажа в трубах — процесс трудоемкий. Провод крепится к веревке, которая протаскивается внутри труб, а после выхода конца веревки протягиваются кабели.

Диаметр трубы должен быть в два раза больше, чем диаметр проводов в пучке. Крепление к поверхностям производится с помощью специальных клипс. При демонтаже достаточно будет потянуть за один конец трубы. Сама гофра оснащена металлическими нитями внутри, что позволяет сохранять форму при изгибах.

Стильная проводка в ретро и лофт стилях

При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.

Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех.

В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветах и стилях. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.

Выбор проводов

Для квартирной проводки подойдут следующие марки проводов: ПВС, ПУГНП или ШВВП, можно применять информационные кабели РКГМ или ТРП.

Для телефонных и компьютерных устройств – кабели UTP. В отличие от жестких проводов гибкие очень просто размещать в углах. Кроме того, кабели хорошо укладываются в гофрированную трубку.

Необходимо решить вопрос с толщиной кабелей. Чем выше данный показатель, тем более сильную мощность способна выдерживать сеть.

Однако цена на провода с большим сечением будет дороже, они хуже гнутся и требуют аккуратного отношения при установке, формировании скруток, а также пластиковых коробов определенного объема.

Выбор сечения зависит от будущих функций провода. Так, при запитке розеток, которые будут применяться для включения осветительных приборов, подойдет медный кабель сечением 2,5 кв. мм, в то время как электрическая плита, стиральная машина требуют использования утолщенных кабелей.

Следует при выборе нужного диаметра руководствоваться подсчетом требуемой мощности устройств, подсоединенных к конкретному кабелю.

Есть особые таблицы, где указано соответствие параметров диаметра и мощности.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.
Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

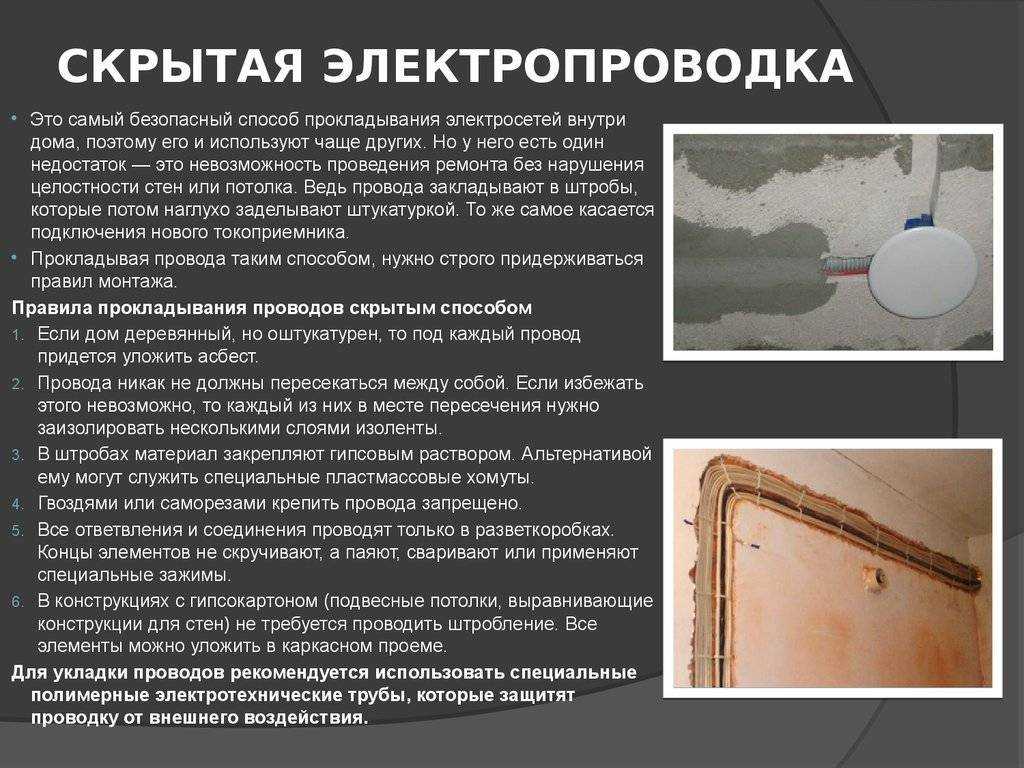

Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Укладка электрики по внутренним пустотам плит перекрытия

Панельный дом возводится с использованием плит перекрытия, которые имеют внутри каналы круглого сечения, проходящие по всей длине изделия. Эти пустоты являются идеальным местом для скрытой протяжки коммуникаций. Чтобы найти каналы, нужно воспользоваться проектной документацией или сделать несколько пробных отверстий. После этого нужно определиться, как будет проходить проводка по потолку, в гофре или без. Пластиковый канал облегчит последующий ремонт и модификацию коммуникаций.

После определения местонахождения пустот проводятся следующие действия:

По центру плиты прочерчивается линия, соответствующая прохождению полости.
Определяется место или места, где будут установлены осветительные приборы. Проводится их совмещение с осевой линией. В этих точках просверливаются отверстия диаметром до 30 мм.
Напротив распределительной коробки делается еще одно отверстие, совмещенное с продольной линией.
Берется кусок жесткой железной проволоки. К нему прикрепляется гофрированная трубка. Если выбрана проводка без гофры по потолку, к проволоке приматывается кабель.
Проволока вставляется в отверстие у коробки и проталкивается по полости до достижения отверстия под люстру. Там она захватывается крюком и втягивается в помещение.
Проволока вытягивается, вместе с ней извлекается трубка или проводка.

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

https://youtube.com/watch?v=t4Xi07pfUko

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы. ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Методы строительства подземных систем

Наиболее распространенные методы прокладки трубопровода:

бестраншейный (укладка под землю без вскрытия грунта);
открытый вариант (сборка по опорам, может проводиться в проходных или непроходных коллекторах);
скрытый способ монтажа (готовятся траншеи, по которым тянутся трубы).

Проект может быть сложным или простым. В первом случае (как правило, применяется для прокладки трубопроводов водоснабжения в городских условиях траншейным или канальным способом) в одной траншее могут проходить несколько разных магистралей – коробы с кабелями, отопительная сеть и водообеспечение, например.

Одно из важных условий долговечности службы всей сборки – выбор соответствующего материала труб. В современной практике применяют изделия из пластика, асбеста, металла (сталь, медь), керамики, бетона.

Соединение проводов

Специфика монтажа плоского кабеля

Если вам не по душе ретро-проводка, можно обойтись обычным плоским кабелем. Но чтобы установить его с соблюдением всех мер безопасности, надо соблюдать технологию монтажа.

Как сделать наружную проводку:

Для крепления плоского провода можно использовать скобы или прибивать его к стене маленькими гвоздями.
Для обеспечения безопасности подкладывайте под провод асбестовую прослойку, ширина которой должны быть чуть больше, чем ширина провода.
Если вы собираетесь проложить параллельно несколько проводов, выдерживайте дистанцию между ними минимум 3 мм.
После закрепления проводов поверх них можно установить маскирующий короб в тон с отделкой стены.
Если вы хотите спрятать плоский провод в кабель-канал, сперва составьте подробную схему монтажа, чтобы вычислить, какие потребуются соединительные элементы и фурнитура. Также нужно определить подходящее сечение канала, зависящее от того, сколько проводов вы планируете в него спрятать. Набивать внутреннее пространство под завязку очень не рекомендуется – если закоротит один провод и он загорится, то пострадают все. Лучше всего купить кабель-канал с разграничителями и уложить каждый провод в отдельную ложбинку.
При укладке проводки в гофрированные трубы учитывайте, что если потребуется заменить отрезок провода либо перетянуть всю систему, придется демонтировать все провода в трубах.

Наружная проводка может быть удобной и красивой, но она все же остается менее безопасной по сравнению со скрытой. Недаром о ней почти забыли на время. Выбирая этот тип установки, имейте в виду, что она требует бережного обращения и грамотного обслуживания. Если в доме есть маленькие дети, нужно или тщательно замаскировать провода, или проложить их в недоступном для детей месте.

Напоследок предлагаем посмотреть видео о наружной проводке и способах ее крепления:

Соединение проводов

Требования к проводке открытого типа

Перед монтажом открытой электрической проводки следует обязательно составить схему расположения линий и прочих компонентов цепи, включая розетки, выключатели и распаечные коробки. Учтите несколько основных моментов:

Категорически запрещено располагать линии по диагонали. Провода размещают строго по вертикали и горизонтали относительно стен, пола и потолка комнаты.
Кабель должен быть удален от углов и любых проемов на расстояние не менее 150 мм. Минимальная установочная высота для розетки над уровнем пола составляет 200 мм, выключателя — 600 мм.
Избегайте установки кабельных линий вблизи отопительных приборов. Исключите любые источники тепла, воздействие которых в скором времени приведет к разрушению изоляционного слоя и существенно повысит вероятность аварийной ситуации.
Нельзя располагать открытую проводку рядом с трубами. Запрещено размещение внизу труб, под которыми появляется конденсат.
Выбирая провода, учитывайте уровень влажности помещения. Для ванной и кухни кабель должен иметь два-три слоя изоляции.
При соединении нескольких проводов обязательно используется распределительная коробка.
При составлении схемы следует заранее выбрать место для распределительных коробок. Они должны размещаться в легкодоступной части помещения.

Соединение проводов в распредкоробке

Монтаж открытой электропроводки
