Пуэ-7 п.2.1.52-2.1.65 открытые электропроводки внутри помещений

2.1.52

Открытую прокладку незащищенных изолированных
проводов непосредственно по основаниям, на роликах, изоляторах, на тросах и
лотках следует выполнять:

1. При напряжении выше 42 В в помещениях без повышенной
опасности и при напряжении до 42 В в любых помещениях — на высоте не менее 2 м
от уровня пола или площадки обслуживания.

2. При напряжении выше 42 В в помещениях с повышенной
опасностью и особо опасных — на высоте не менее 2,5 м от уровня пола или
площадки обслуживания.

Данные требования не распространяются на спуски к
выключателям, розеткам, пусковым аппаратам, щиткам, светильникам,
устанавливаемым на стене.

В производственных помещениях спуски незащищенных проводов
к выключателям, розеткам, аппаратам, щиткам и т. п. должны быть защищены от
механических воздействий до высоты не менее 1,5 м от уровня пола или площадки
обслуживания.

В бытовых помещениях промышленных предприятий, в жилых и
общественных зданиях указанные спуски допускается не защищать от механических
воздействий.

В помещениях, доступных только для специально обученного
персонала, высота расположения открыто проложенных незащищенных изолированных
проводов не нормируется.

2.1.59

При прокладке незащищенных проводов на изолирующих
опорах провода должны быть дополнительно изолированы (например, изоляционной
трубой) в местах проходов через стены или перекрытия. При проходе этих проводов
из одного сухого или влажного помещения в другое сухое или влажное помещение
все провода одной линии допускается прокладывать в одной изоляционной трубе.

При проходе проводов из сухого или влажного помещения в
сырое, из одного сырого помещения в другое сырое или при выходе проводов из
помещения наружу каждый провод должен прокладываться в отдельной изоляционной
трубе. При выходе из сухого или влажного помещения в сырое или наружу здания
соединения проводов должны выполняться в сухом или влажном помещении.

2.1.14

Сечения токопроводящих жил проводов и кабелей в
электропроводках должны быть не менее приведенных в табл. 2.1.1. Сечения жил
для зарядки осветительных арматур должны приниматься по 6.5.12-6.5.14. Сечения
заземляющих и нулевых защитных проводников должны быть выбраны с соблюдением
требований гл. 1.7.

Таблица 2.1.1. Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках

Проводники	Сечение жил, мм2
медных	алюминиевых
Шнуры для присоединения бытовых электроприемников	0,35	—
Кабели для присоединения переносных и передвижных электроприемников в промышленных установках	0,75	—
Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах	1	—
Незащищенные изолированные провода для стационарной электропроводки внутри помещений:
непосредственно по основаниям, на роликах, клицах и тросах	1	2,5
на лотках, в коробах (кроме глухих):
для жил, присоединяемых к винтовым зажимам	1	2
для жил, присоединяемых пайкой:
однопроволочных	0,5	—
многопроволочных (гибких)	0,35	—
на изоляторах	1,5	4
Незащищенные изолированные провода в наружных электропроводках:
по стенам, конструкциям или опорам на изоляторах;	2,5	4
вводы от воздушной линии
под навесами на роликах	1,5	2,5
Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах	1	2
Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):
для жил, присоединяемых к винтовым зажимам	1	2
для жил, присоединяемых пайкой:
однопроволочных	0,5	—
многопроволочных (гибких)	0,35	—
Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)	1	2

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

ААБл, ААБ2л;
ААШв, ААШп;
АСБ;
ААПл, ААП2л;
АСПл;
АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:

7.1.48

Установка штепсельных розеток в ванных комнатах,
душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун
(далее по тексту «саунах»), а также в стиральных помещениях прачечных
не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается
установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96,
присоединяемых к сети через разделительные трансформаторы или защищенных
устройством защитного отключения, реагирующим на дифференциальный ток, не
превышающий 30 мА.

Любые выключатели и штепсельные розетки должны находиться
на расстоянии не менее 0,6 м от дверного проема душевой кабины.

2.3.113

Кабельные этажи, туннели, галереи, эстакады и шахты
должны быть отделены от других помещений и соседних кабельных сооружений
несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее
0,75 ч. Такими же перегородками протяженные туннели должны разделяться на
отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не
более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека
двойного пола должна быть не более 600 м.

Двери в кабельных сооружениях и перегородках с пределом
огнестойкости 0,75 ч должны иметь предел огнестойкости не менее 0,75 ч в
электроустановках, перечисленных в 2.3.76, и 0,6 ч в остальных
электроустановках.

Выходы из кабельных сооружений должны предусматриваться
наружу или в помещения с производствами категорий Г и Д. Количество и расположение
выходов из кабельных сооружений должно определяться, исходя из местных условий,
но их должно быть не менее двух. При длине кабельного сооружения не более 25 м
допускается иметь один выход.

Двери кабельных сооружений должны быть самозакрывающимися,
с уплотненными притворами. Выходные двери из кабельных сооружений должны
открываться наружу и должны иметь замки, отпираемые из кабельных сооружений без
ключа, а двери между отсеками должны открываться по направлению ближайшего
выхода и оборудоваться устройствами, поддерживающими их в закрытом положении.

Проходные кабельные эстакады с мостиками обслуживания
должны иметь входы с лестницами. Расстояние между входами должно быть не более
150 м. Расстояние от торца эстакады до входа на нее не должно превышать 25 м.

Входы должны иметь двери, предотвращающие свободный доступ
на эстакады лицам, не связанным с обслуживанием кабельного хозяйства. Двери
должны иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны
эстакады.

Расстояние между входами в кабельную галерею при прокладке
в ней кабелей не выше 35 кВ должно быть не более 150 м, а при прокладке
маслонаполненных кабелей — не более 120 м.

Наружные кабельные эстакады и галереи должны иметь основные
несущие строительные конструкции (колонны, балки) из железобетона с пределом
огнестойкости не менее 0,75 ч или из стального проката с пределом огнестойкости
не менее 0,25 ч.

Несущие конструкции зданий и сооружений, которые могут
опасно деформироваться или снизить механическую прочность при горении групп
(потоков) кабелей, проложенных вблизи этих конструкций на наружных кабельных
эстакадах и галереях, должны иметь защиту, обеспечивающую предел огнестойкости
защищаемых конструкций не менее 0,75 ч.

Кабельные галереи должны делиться на отсеки несгораемыми
противопожарными перегородками с пределом огнестойкости не менее 0,75 ч. Длина
отсеков галерей должна быть не более 150 м при прокладке в них кабелей до 35 кВ
и не более 120 м при прокладке маслонаполненных кабелей. На наружные кабельные
галереи, закрытые частично, указанные требования не распространяются.

Дополнительные особенности

Если говорить о самом процессе заземления кабельных лотков, то некоторые компании рекомендуют осуществлять его с интервалом в двадцать метров. Однако по мнению специалистов заземлять следует каждые десять метров. Подобное заземление используют, когда конструкция эксплуатируется в неблагоприятных условиях.

Для правильного и надежного подключения к кабельному держателю рекомендуется применять специальные, а иногда и усиленные клеммы. Продаются они практически на всех рынках или строительных гипермаркетах. Монтаж осуществляется очень просто. Вначале необходимо прикрепить клемму к боковой стенке лотка, далее пропустить кабель через ее отверстие. В том месте, где провод соприкасается с отверстием, в клемме должна быть снята изоляция.

Теперь вы знаете, как осуществляется заземление кабельных лотков и какие требования нужно учитывать при организации такого рода защиты. Надеемся, информация была для вас полезной и понятной!

Материалы по теме:

Прокладка кабеля в лотках и коробах
Измерение сопротивления заземления
Для чего нужна система уравнивания потенциалов

Опубликовано:
05.01.2018
Обновлено: 05.01.2018

Основные принципы электромонтажа кабелей

ПУЭ написаны сложным техническим языком. Если упростить пункты, повествующие о том, как выполняется проход кабеля сквозь стены, то можно выделить следующие основные правила:

Электропроводка должна быть сменяемой. Данное требование описывается в пункте 2.1.58 (речь о 7-м издании). Возможность замены кабелей необходима для проведения ремонта или модернизации существующих электрических сетей. Например, если при строительстве жилого дома заземление не было учтено по проекту, но теперь требуется сменить старый кабель на новый, который имеет в своем составе отдельные PE и N проводники.
Кабели должны предохраняться от воздействия окружающей среды и механических повреждений. Делается это с применением различных негорючих лотков, кабель-каналов, электротехнических плинтусов, металлических или пластиковых гофрированных трубок. Такая защита спасает кабель от сырости и грязи извне и препятствует его горению.
Отверстия, через которые кабель проходит стены, герметизируются (замазываются) влагостойкими негорючими материалами. Эта заглушка должна легко демонтироваться при замене проводки.

Прокладка кабеля через стену

Кабели в стене жилого дома

Для прокладки провода в стене потребуется пробурить отверстие. Проще это сделать переключенным в режим бурения перфоратором. Главное, не повредить сверлом уже имеющиеся в стене кабели. В идеале для их обнаружения используется детектор скрытой проводки. Цены на этот прибор стартуют примерно с 1000 рублей. Приобретать его для сверления одного отверстия нецелесообразно. Для поиска кабелей можно попробовать и более дешевые методы:

Логический. Не нужно никакого оборудования

Важно понимать, что провода в стене проходят рядом с розетками и выключателями. Обычно сбоку или сверху, реже — по диагонали.
С помощью индикаторной отвертки

Нужна именно транзисторная, в которую вставляются 3 батарейки-таблетки. Стоит она копейки и продается в любом магазине из серии «тысяча мелочей», «все для дома» и т. п. Индикаторная отвертка способна почувствовать кабель в стене на глубине 10-15 мм. Применение требует практики.
Некоторые работающие на радиоканалах устройства способны чувствовать электромагнитные поля от проводов, по которым протекает ток. К ним относятся радиоприемники, слуховые аппараты или рации. Способ сомнительный, но иногда срабатывает.

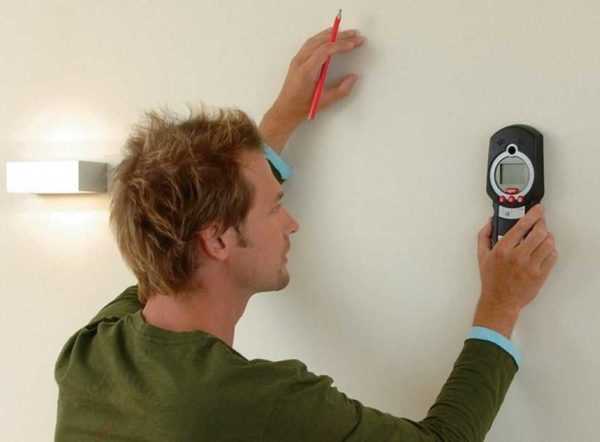

Прибор для обнаружения проводки в стене

Инструменты для монтажа

Для сверления потребуется минимум перфоратор с буром. Если отверстие в стене будет иметь большой диаметр, то пригодится и молоток с пикой или зубилом. Сами же кабельные проходки через стены проще всего выполнить в трубе из металла или ПВХ. При проведении работ образуется пыль от бетона и штукатурки. Ее следует удалять специальным строительным пылесосом, ведь простой бытовой в таком режиме работы долго не проживет.

2.3.123

В кабельных сооружениях прокладку контрольных
кабелей и силовых кабелей сечением 25 мм и более,
за исключением небронированных кабелей со свинцовой оболочкой, следует
выполнять по кабельным конструкциям (консолям).

Контрольные небронированные кабели, силовые небронированные
кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений
сечением 16 мм и менее
следует прокладывать по лоткам или перегородкам (сплошным или несплошным).

Допускается прокладка кабелей по дну канала при глубине его
не более 0,9 м; при этом расстояние между группой силовых кабелей выше 1 кВ и
группой контрольных кабелей должно быть не менее 100 мм или эти группы кабелей
должны быть разделены несгораемой перегородкой с пределом огнестойкости не
менее 0,25 ч.

Расстояния между отдельными кабелями приведены в табл.
2.3.1.

Засыпка силовых кабелей, проложенных в каналах, песком
запрещается (исключение см. в 7.3.110).

В кабельных сооружениях высота, ширина проходов и
расстояние между конструкциями и кабелями должны быть не менее приведенных в табл.
2.3.1. По сравнению с приведенными в таблице расстояниями допускается местное
сужение проходов до 800 мм или снижение высоты до 1,5 м на длине 1,0 м с
соответствующим уменьшением расстояния между кабелями по вертикали при
одностороннем и двустороннем расположении конструкций.

Таблица 2.3.1. Наименьшее расстояние для кабельных сооружений

	Наименьшие размеры, мм, при прокладке
Расстояние	в туннелях, галереях, кабельных этажах и на эстакадах	в кабельных каналах и двойных полах
Высота в свету	1800	Не ограничивается, но не более 1200 мм
По горизонтали в свету между конструкциями при двустороннем их расположении (ширина прохода)	1000	300 при глубине до 0,6 м; 450 при глубине более 0,6 до 0,9 м; 600 при глубине более 0,9 м
По горизонтали в свету от конструкции до стены при одностороннем расположении (ширина прохода)	900	То же
По вертикали между горизонтальными конструкциями *:
для силовых кабелей напряжением:
до 10 кВ	200	150
20-35 кВ	250	200
110 кВ и выше	300**	250
для контрольных кабелей и кабелей связи, а также силовых сечением до 3х25 мм напряжением до 1 кВ	100
Между опорными конструкциями (консолями) по длине сооружения	800-1000
По вертикали и горизонтали в свету между одиночными силовыми кабелями напряжением до 35 кВ***	Не менее диаметра кабеля
По горизонтали между контрольными кабелями и кабелями связи ***	Не нормируется
По горизонтали в свету между кабелями напряжением 110 кВ и выше	100	Не менее диаметра кабеля
____________________ * Полезная длина консоли должна быть не более 500 мм на прямых участках трассы. При расположении кабелей треугольником 250 мм. * В том числе для кабелей, прокладываемых в кабельных шахтах.

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка.

Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности.

Места соединения проводов – самые опасные с точки зрения возникновения пожара.

Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом.

Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

На это можно ответить только одно.

Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно.

При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами.

При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте.

Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

2.1.52

7.1.47

В ванных комнатах, душевых и санузлах должно
использоваться только то электрооборудование, которое специально предназначено
для установки в соответствующих зонах указанных помещений по ГОСТ Р 50571.11-96 «Электроустановки зданий. Часть 7.
Требования к специальным электроустановкам. Раздел 701. Ванные и душевые
помещения», при этом должны выполняться следующие требования:

— электрооборудование должно иметь степень защиты по воде
не ниже чем:

в зоне 0 — IPХ7;

в зоне 1 — IPX5;

в зоне 2 — IPX4 (IPX5 — в ваннах общего пользования);

в зоне 3 — IPX1 (IPX5 — в ваннах общего пользования);

— в зоне 0 могут использоваться электроприборы напряжением
до 12 В, предназначенные для применения в ванне, причем источник питания должен
размещаться за пределами этой зоны;

— в зоне 1 могут устанавливаться только водонагреватели;

— в зоне 2 могут устанавливаться водонагреватели и
светильники класса защиты 2;

— в зонах 0, 1 и 2 не допускается установка соединительных
коробок, распредустройств и устройств управления.

2.3.140

Расстояние между кабелями, заглубляемыми в дно
рек, каналов и т. п. с шириной водоема до 100 м, рекомендуется принимать не
менее 0,25 м. Вновь сооружаемые подводные кабельные линии должны прокладываться
на расстоянии от действующих кабельных линий не менее 1,25 глубины водоема,
исчисленной для многолетнего среднего уровня воды.

При прокладке в воде кабелей низкого давления на глубине
5-15 м и при скорости течения, не превышающей 1 м/с, расстояния между
отдельными фазами (без специальных креплений фаз между собой) рекомендуется
принимать не менее 0,5 м, а расстояния между крайними кабелями параллельных
линий — не менее 5 м.

При подводных прокладках на глубине более 15 м, а также при
скоростях течения более 1 м/с расстояния между отдельными фазами и линиями
принимаются в соответствии с проектом.

При параллельной прокладке под водой кабельных
маслонаполненных линий и линий до 35 кВ расстояние по горизонтали между ними в
свету должно быть не менее 1,25 глубины, исчисленной для многолетнего среднего
уровня воды, но не менее 20 м.

Расстояние по горизонтали от кабелей, заглубляемых в дно
рек, каналов и других водоемов, до трубопроводов (нефтепроводов, газопроводов и
т. п.) должно определяться проектом в зависимости от вида дноуглубительных
работ, выполняемых при прокладках трубопроводов и кабелей, и быть не менее 50
м. Допускается уменьшение этого расстояния до 15 м по согласованию с
организациями, в ведении которых находятся кабельные линии и трубопроводы.

2.1.16

В одной трубе, рукаве, коробе, пучке, замкнутом
канале строительной конструкции или на одном лотке запрещается совместная
прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного
освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15,
п. 5 и в 6.1.16, п. 1). Прокладка этих цепей допускается лишь в разных отсеках
коробов и лотков, имеющих сплошные продольные перегородки с пределом
огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и
рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т.
п.).

2.1.59 Наружные электропроводки

2.3.114

В туннелях и каналах должны быть выполнены
мероприятия по предотвращению попадания в них технологических вод и масла, а
также должен быть обеспечен отвод почвенных и ливневых вод. Полы в них должны
иметь уклон не менее 0,5% в сторону водосборников или ливневой канализации.
Проход из одного отсека туннеля в другой при их расположении на разных уровнях
должен быть осуществлен с помощью пандуса с углом подъема не выше 15°.
Устройство ступеней между отсеками туннелей запрещается.

В кабельных каналах, сооружаемых вне помещений и
расположенных выше уровня грунтовых вод, допускается земляное дно с дренирующей
подсыпкой толщиной 10-15 см из утрамбованного гравия или песка.

В туннелях должны быть предусмотрены дренажные механизмы;
при этом рекомендуется применять автоматический их пуск в зависимости от уровня
воды. Пусковые аппараты и электродвигатели должны иметь исполнение, допускающее
их работу в особо сырых местах.

При переходах эстакады и галереи проходного типа с одной
отметки на другую должен быть выполнен пандус с уклоном не более 15°. Как
исключение, допускается устройство лестницы с уклоном 1:1.
