Как проверить работоспособность лампочки мультиметром

Тестируем лампу накаливания мультиметром

Для того чтобы проверить пригодность обычной лампочки, один их щупов тестера прижимаем к центру цоколя в место расположения контакта, второй щуп прижимаем к резьбе. Если лампочка вполне себе рабочая, то тестер издаст сигнал зуммера, одновременно с этим на экране будут показаны цифры из диапазона от трёх до двухсот.

Сопротивление спирали лампы напрямую зависит от того, какой материал использован для её изготовления, а также от длины. Чтобы быть уверенным в результатах проверки, места, где будут приложены щупы, следует предварительно зачистить напильником от окислов.

Этот способ поможет найти не только место обрыва в цепи, но и покажет, пусть и приблизительно, какую мощность потребляет устройство. Если на лампочке стёрлась надпись, указывающая на номинальное напряжение, то мультиметр поможет это выяснить. Чтобы результаты были более точными, следует установить переключатель в режим двухсот Ом.

Подключение щупов мультиметра для прозвонки лампы накаливания

Руководствуясь описанной методикой, можно проверить сопротивление лампочной спирали. Чтобы не засорять себе голову лишними математическими формулами, используйте данные в приведённой ниже таблице.

Таблица: соотношение мощности и сопротивления

Ω	Вт
150	25
85	40
63	60
48	75
38	100
27	150

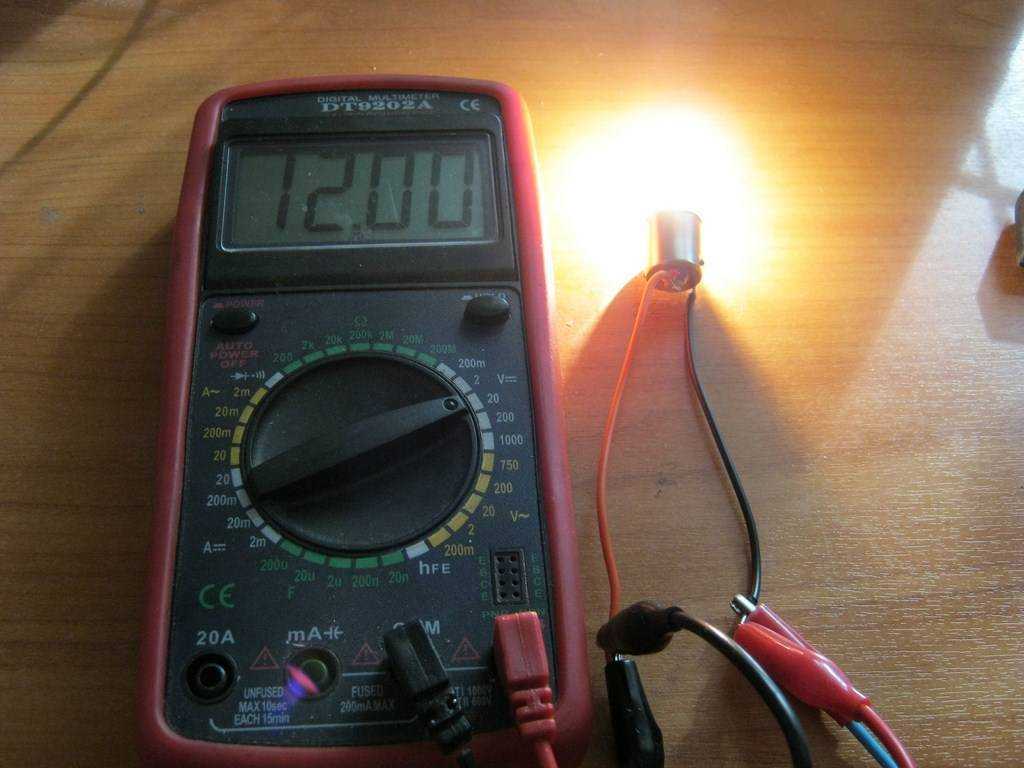

Аналогично можно протестировать и лампочки в автомашине на двенадцать вольт. Нужно иметь в виду, что иногда в этих лампах имеется по две спирали. Одна из них отвечает за дальний свет, а вторая — за ближний. Этот же метод применим и для ламп дневного света трубчатого типа, они имеют тоже по две спирали, установленные по краям между электродами.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Анализ работоспособности диодов и радиоламп

Радиолампы представляют собой ламповые диоды, использовавшиеся ранее в электронном оборудовании. В настоящее время они заменены полупроводниковыми диодами. Тестирование любых видов диодов, в том числе радиоламп, с помощью мультиметра имеет свои особенности.

https://youtube.com/watch?v=O9O2S_tR_lg

Диод имеет два полюса – катод и анод. Если поднести положительный щуп мультиметра (красный) к аноду, а отрицательный (черный) к катоду, ток будет протекать через диод. На экране мультиметра отобразится пороговое напряжение, величина которого может колебаться от 200 до 800 мВ.

Если поменять местами щупы тестера, ток протекать не будет, поскольку диод обладает однонаправленной проходимостью. В случае с радиолампой сопротивление нужно определять между нитью накала, являющейся катодом, и управляющей сеткой.

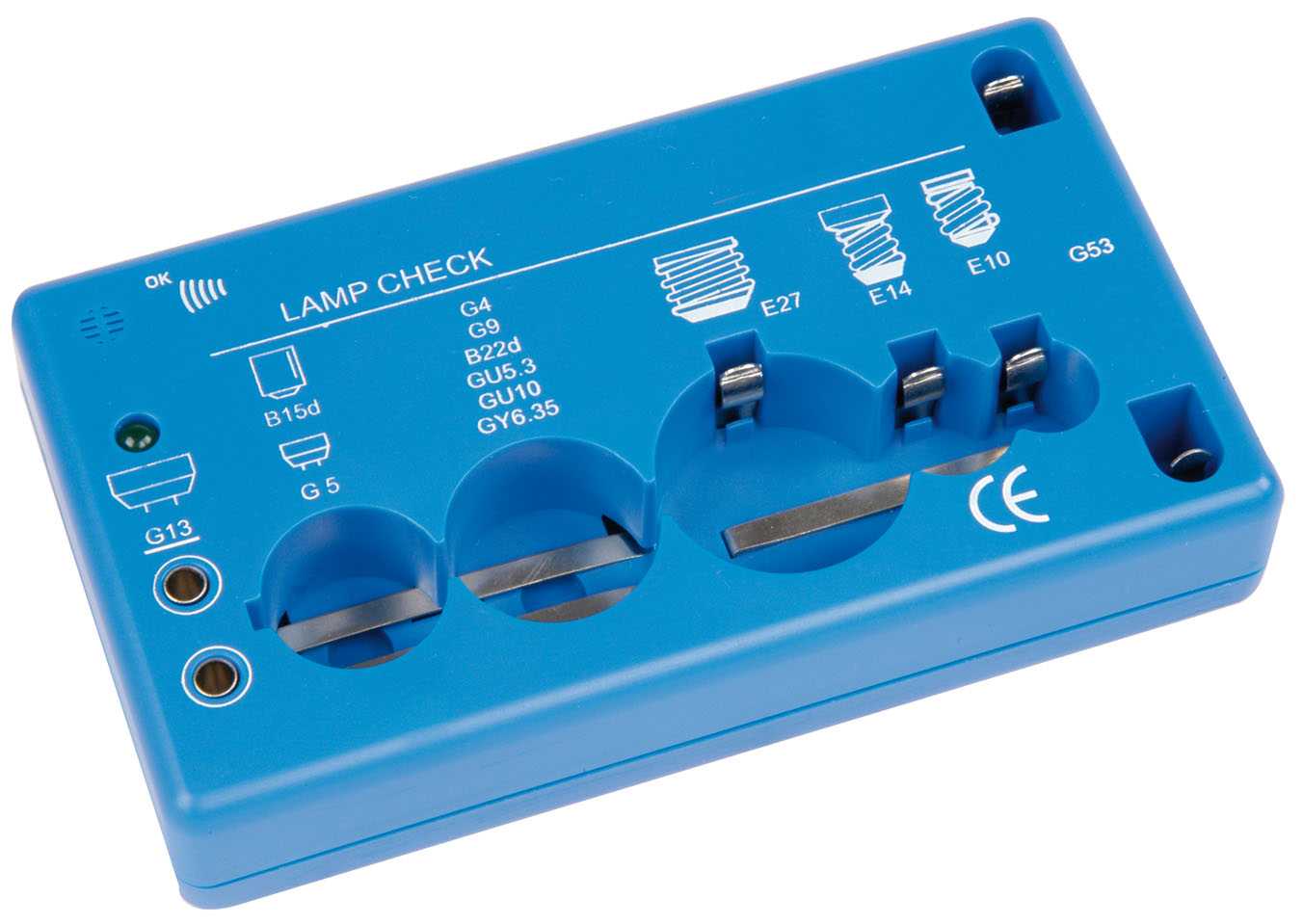

Существует специальный прибор, называемый тестер ламп. Такие анализаторы, обеспечивающие проверку электроламп, снабжены приспособлениями для испытания вакуума. Эти приборы полезны не только как испытатели, но и как анализаторы для быстрого измерения рабочего режима ламповых элементов любого радиоаппарата.

Испытатель несколько отличается от мультиметра, он больше похож на стенд и позволяет измерять анодно-сеточные характеристики. На нем присутствуют гнезда для лампочек, миллиамперметр, работающий как милливольтметр, а также источники питания. Для любителей старых ламповых приемников тестер становится отличным помощником в работе.

Проверка дросселя

Следующим шагом будет проверка дросселя. Он во всей этой конструкции самый стойкий элемент, и выходит из строя гораздо реже остальных

Тем не менее важно знать, как проверить дроссель лампы дневного света мультиметром

Неисправность его может заключаться в обрыве или перегорании обмотки, нарушении изоляции между витками провода. В обоих случаях неисправность можно выявить, подключив к выводам дросселя мультиметр, настроенный на измерение сопротивления.

Если сопротивление между выводами дросселя будет бесконечно, значит, имеет место обрыв или перегорание обмотки. Перегорание обычно предвещается неприятным запахом, исходящим от детали, особенно во время работы.

Если сопротивление ничтожно мало, то, скорее всего, нарушена изоляция провода, и произошло межвитковое замыкание в обмотке, или замыкание обмотки на сердечник.

Совершенно очевидно, что все приемы проверки, описанные выше, справедливы только при использовании в светильниках, так называемых электромагнитных пускорегулирующих аппаратов (ЭмПРА).

В настоящее время появляются электронные пускорегулирующие аппараты (ЭПРА), исключающие наличие в схеме стартеров. Устанавливаются такие аппараты и в компактные ртутные лампы дневного света.

Пока они достаточно дороги и ремонту своими силами не подлежат, поэтому использование ЭмПРА еще оправдано.

Готовим мультиметр

В первую очередь осматриваем корпус прибора. Если он разваливается в руках, нужно принять меры — защёлкнуть держатели или завернуть винты. Осматриваем провода. Если изоляция местами слезла, меняем провод. Либо обматываем изолентой. Красиво починить провод может термоусадочная трубка. Щупы тоже подвергаем ревизии. Если на корпусах есть острые сколы — выравниваем, чтобы случайно не пораниться. Если видны токонесущие части — изолируем любыми подручными средствами — изоляционной лентой, клеевым пистолетом, термоусадкой подходящего диаметра. Проверяем работоспособность. Кабель чёрного цвета включаем в гнездо Com, а красного — в гнездо с символами единиц измерения — латинские A и V, греческая большая Омега.

После включения прибор должен что-то показать на дисплее. Если не показывает — проверяем элементы питания. Устанавливаем селектор прибора на измерение переменного напряжения, выбираем первое значение выше 220 В. Скорее всего, это будет 500 В. Не касаясь оголённых частей шупов, вставляем их в розетку 220 В. Прибор должен показать значение, близкое к 220 В, хотя бывает всякое. В одном из малых городов автору встретилось напряжение в обычной бытовой сети в 158 В. На самом деле, это повод обратиться к сбытовой организации, но фазу искать не мешает. Итак, если прибор показал напряжение в сети — он исправен. Можно искать фазу.

Самостоятельное изготовление щупа

Стандартным щупом проблематично прозвонить маленький светодиод, поэтому для комфортного пользования мультиметром его можно сделать самому. Для этого используется несколько элементов.

Швейная иголка

Понадобятся:

• корпуса от черной и красной ручек для рукояток;
• штекеры и кабель;
• стальные швейные иглы 35-45 мм в длину и 0,8-1 мм в диаметре;
• обрезки медного провода (пара – длиной 250-300 мм и пара – 120-150 мм в длину);
• канифоль или спиртоканифоль.

Процесс изготовления осуществляется поэтапно:

1. Провод нарезается и залуживается припоем.
2. Иголки залуживаются припоем так, чтобы до острых частей оставалось 8-10 мм.
3. Рядом с ушками иголок прикрепляются проводники 0,3-05 мм в диаметре, а потом наматываются витками до залуженной области.
4. Обмотка покрывается припоем. Изготовление щупа из иголки
5. Луженный кабель сгибается пополам вокруг отвертки. Свободные участки скрепляются друг с другом в косичку. Получившаяся петелька сгибается под углом.
6. Проводники прикрепляются к иглам паяльником.
7. Со всех мест соединения при помощи спирта удаляется налет.
8. По центру иголок наматывается нитка до появления выпуклостей. Их понадобится покрыть клеем «Момент» и вставить в наконечники корпусов ручек, фиксируя максимально ровно.
9. После просушки клея внутрь полостей заливается эпоксидка, которая застывает 24 часа.
10. Концы щупов залуживаются и припаивается к штекерам.
11. Проблемные участки для защиты оболочки от трения помещаются в термоусадочную трубку.
12. Гибкие проводники изготавливаются из медных проводов красного и черного цвета длиной 1 м.
13. Наконечники с иголками соединяются с гибкими проводниками паяльником. Кусочки ручек скрепляются между собой.

Оптимальное сечение провода – 1,3 мм2.

Штепсельная вилка

Разборная штепсельная вилка

Понадобятся:

• советская вилка от электроприборов с латунными штырями;
• старые щупы от мультиметра;
• пластиковая трубка;
• провод с толстыми медными жилами;
• штекеры типа «банан».

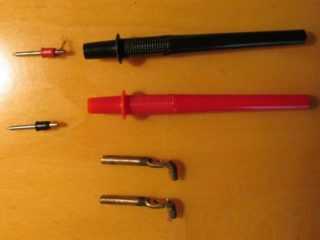

Изготовление щупа из штепсельной вилки

Ход работы:

1. Извлечение штырей из вилки путем выкручивания верхнего болта.
2. Снятие основы со старых щупов – штырьки можно достать плоскогубцами.
3. Отделение напильником загнутой части штырей и обточка их так, чтобы они с усилием помещались в отрезок пластиковой трубы.
4. Разделение и зачистка акустического провода.
5. Залуживание концов кабеля и концов штырей на местах припайки.
6. Вставка провода в основу щупов старого мультиметра и припайка к нему латунного штепселя.
7. Оттягивание кабеля назад и фиксация области его входа в трубку термоусадкой.

Второй конец провода продевается в разъем. Кабель для прочности фиксации понадобится зажать болтом.

Шпилька от лазерного CD привода

Шпилька от лазерного привода

Понадобятся:

• стальная шпилька с острыми наконечниками;
• разные по размеру термоусадочные трубки;
• два фломастера (черный и красный);
• трубочка по размеру штыря;
• медные провода, рассчитанные на работу в сети с напряжением 300 В.

Разделение шпильки на 2 части

Порядок изготовления щупа:

1. Шпилька разрезается на 2 части. Отпиленные края покрываются флюсом.
2. Концы проводов защищаются на 5 мм и облуживаются оловом.
3. К отпиленным участкам прикрепляются провода с лужением – по одному на каждый.
4. На конструкцию надеваются и усаживаются термотрубки.
5. Из фломастеров изготавливаются ручки щупов – достаточно отрезать 5-7 см от начала.
6. Шпильки с припаянными проводами вставляются в кусочки фломастеров так, чтобы кончики выступали из фломастера.
7. Элементы фиксируются эпоксидкой.
8. После высыхания рукоятка устанавливается в цветную трубку с термоусадкой.
9. Штекеры изготавливаются из кусочков латунной трубы от антенны длиной 3 см.
10. Латунная трубка вставляется в разъем, под нее подгоняется пластиковая.
11. Остальные концы припаиваются на латунные трубки и обматываются изолентой так, чтобы подходили под диаметр пластиковых.
12. Кусочки термотрубок длиной 4 см надеваются на штекеры и усаживаются.

Проверка лампы накаливания

В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.

Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.

Как проверить лампу мультиметром (последовательность действий):

• Перевести мультиметр в режим «прозвона».
• Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).

Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.

Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.

С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.

Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.

Как прозвонить лампочку мультиметром в домашних условиях?

Визуальный осмотр не всегда позволяет качественно оценить состояние электрической лампы накаливания, даже при целой спирали внутренняя цепь может быть оборвана. Поэтому лучше довериться приборам, которые при правильном использовании безошибочно укажут на неисправность. Рассмотрим, как проверить лампочку накаливания мультиметром.

Бытовые лампы накаливания на 220 вольт для освещения помещений имеют два самых распространенных стандарта цоколей и патронов под них – Е14 и Е25, цифры указывают на диаметр резьбового соединения.

Проще всего, на первый взгляд, лампу с целой спиралью вкрутить в патрон другого заведомо исправного осветительного прибора и убедиться в том, что она работает. Но не всегда на месте есть светильник с подходящим патроном, тем более исправным.

Поэтому используются мультиметры, эти приборы малогабаритные, легкие, просты в обращении, даже дилетант сможет работать с ним в режиме прозвонки.

Установка прибора в режим прозвонки

Термин «прозвонка» подразумевает проверку электрической цепи на целостность, наличие контакта.

В каждом современном мультиметре есть такой режим, классическое расположение органов управления на приборах, это пакетный переключатель в центре корпуса, под жидкокристаллическим дисплеем.

Его поворотом устанавливаются нужные режимы, на корпусе по кругу указаны их буквенные и символические обозначения, которые специалисты хорошо понимают, в нашем случае это знак диода или зуммера.

Примеры мест расположения символов прозвонки на разных мультиметрах

Кроме положения переключателя надо правильно подключить контактные измерительные щупы. Выше на правом снимке это отчетливо видно – в правом нижнем углу мультиметра черный щуп вставляется в самое нижнее отверстие со знаком заземления и буквами «СОМ». Красный вставляется в разъем выше с обозначением «VΩmA».

После установки органов управления в нужное положение можно проводить тестирование, прозвонку, но перед этим убедитесь, что прибор работает. Замкните металлические наконечники красного и черного щупа, при исправном приборе услышите характерный тон зуммера.

На экране высветятся нули, это означает, что в электроцепи нет обрыва или сопротивления, при размыкании цепи на дисплее установится «1».

Проверка лампы

Приставьте наконечник одного щупа к центральному контакту лампы, второй к резьбе цоколя, при исправной лампе услышите, как работает зуммер, на дисплее отобразятся цифры от 3 до 200. Значение сопротивления спирали в Ω (Ом) зависит от материала и длины спирали. Для надежности перед тестированием зачистите места прикосновения щупов надфилем, они имеют свойство окисляться.

Таким способом можно не только проверить лампочки на исправность, но и определить приблизительно потребляемую мощность. Если по какой-либо причине надпись с номиналом на стеклянной колбе отсутствует, для точности измерений поставьте прибор в режим измерения 200 Ом.

Красной стрелкой указано положение измерений в пределах до 200 Ом

Пример того, как прозвонить или измерить сопротивление спирали лампы накаливания

По указанной выше методике замерьте сопротивление спирали на лампе. Не вдаваясь для расчетов в математические формулы, сравнить отношение сопротивления к мощности лампы можно по заранее составленной таблице.

Таблица отношения мощности к сопротивлению спирали лампы накаливания в 200 В

Ω	Вт
150	25
85	40
63	60
48	75
38	100
27	150

Погрешность сопротивления может составлять ± 2–3 Ом.

Лампы накаливания в транспортных средствах на 12 В проверяются аналогичным способом, только надо учитывать, что в некоторых случаях в фарах они имеют две спирали, для дальнего и ближнего света. Можно проверить трубчатые люминесцентные лампы, в них также две спирали на краях между электродами.

Конструкция люминесцентной трубчатой лампы

Но не пытайтесь тестером, используя в домашних условиях эту методику, проверять компактные люминесцентные, экономичные галогеновые и светодиодные лампы с патронами стандарта Е27 и Е14.

В этих конструкциях присутствует схема, электронный блок подключения и запуска, поэтому проверка осуществляется по другой системе.

Вопрос проверки таких лампочек мультиметром или другим способом требует отдельного, детального рассмотрения.

Схема с балластным сопротивлением

Для случая, когда лампа включается последовательно с балластным резистором, для расчета напряжение на ней необходимо решить простенькое квадратное уравнение приведенного вида:

U + ( Rрезист / Sлампы) * корень(U) = U питания.

Вывод формулы с балластным сопротивлением

На рисунке представлен порядок вывода формулы для случая, когда лампа последовательно соединена с балластным сопротивлением. Ток через лампу и через сопротивление одинаков.

Выражения для токов приравниваются. Небольшие алгебраические преобразования. И получается окончательное квадратное уровнение относительно неизвестного Us.

Из рисунка понятно, что Us это напряжение на лампе.

Причины неисправности led

Распространенные факторы приводящие к повреждению:

• перегрев обмоточных узлов (плохой теплообмен вызывает быстрый износ кристалла);
• падение напряжения в сети;
• электростатический разряд или некорректное включение при настройке схемы;
• повреждения электропроводки;
• резкие колебания силы тока из-за некачественных контактов на клеммах;

Перед монтированием на печатную плату светодиод стоит проверить дополнительно тестером, т.к. иногда конструкции выходят из строя из-за низкого качеств лампочки.

Для тестирования исправности светодиодных конструкций радиолюбители пользуются разными способами. Часто сгоревшие фрагменты заметны сразу: на поврежденных деталях появляются темные пятна, точки. Если не получается визуально определить неисправный элемент, проверяют мультиметром или альтернативными методами.

Диагностика люминесцентной лампы

Для того чтобы проверить мультиметром люминесцентную лампу достаточно извлечь ее из держателя и замерить сопротивление между контактами с каждой стороны. При отсутствии звукового сигнала либо наличии бесконечно большого сопротивления можно констатировать неисправность осветительного прибора.

Что конкретно произошло — понять можно, но лишь разобрав устройство. Взяв в руки лампу, можно заметить в её нижней части маленькую выемку. На фотографии она отмечена стрелочками

Осторожно, стараясь не поломать корпус лампы, в эту впадинку нужно поместить жало отвёртки либо лезвие ножа. После чего корпус слегка нужно приподнять. Главное, делать всё аккуратно, чтобы не разбить колбу

Главное, делать всё аккуратно, чтобы не разбить колбу.

Разобрав устройство, можно увидеть, что все провода внутри просто переплетены друг с другом, не имея никакого термического соединения. Внутри видна плата круглой формы, имеющая потемнение из-за перегрузки. На краях платы установлены штыки в форме квадратов. Это своего рода клеммы. К ним подводятся провода электропитания. Провода просто намотаны на эти клеммы.

Как только провода будут раскручены, каждую из спиралей нужно прозвонить мультиметром. Это позволит определить, какая из них перегорела.

Определившись с тем, что именно сломалось в лампе, мы смело можем заменить вышедшую из строя спираль на рабочую.

Как проверить лампу мультиметром
К сожалению, светодиодную лампу невозможно проверить мультиметром. Полупроводниковый прибор с достаточно сложной схемой можно в домашних условиях можно проверить на работоспособность только закрутив в исправный патрон и подав напряжение.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

В последующем в этом месте лампочка будет больше нагреваться, что вызовет сокращение срока ее эксплуатации или приведет к полному выходу из строя. Если же вам что-то непонятно, пишите мне!

Почему не работает?

Важно: утилизируйте дневные лампы правильно. Просто выкидывать их в мусорное ведро нельзя. Люминесцентная конструкция может разбиться, ртуть вытечет, будет создана угроза для здоровья домочадцев, соседей

Утилизацией занимаются специальные компании. Если таковой в вашем населенном пункте нет, хотя бы поместите использованное изделие в несколько полиэтиленовых пакетов и плотно завяжите их

Люминесцентная конструкция может разбиться, ртуть вытечет, будет создана угроза для здоровья домочадцев, соседей. Утилизацией занимаются специальные компании. Если таковой в вашем населенном пункте нет, хотя бы поместите использованное изделие в несколько полиэтиленовых пакетов и плотно завяжите их.

Чаще всего (40 случаев из 100) ломаются стартеры. Это хрупкая деталь, которую можно заменить. Стартеры продают в специализированных магазинах или на торговых площадках в Интернете.

Дроссель «сгорает» реже (в 10 случаях из 100). Он тоже подлежит замене аналогично стартеру. На такую поломку укажет неприятный «горелый» запах. Элемент выходит из строя по причине обрыва обмотки или чрезмерного нагрева, который указывает на брак изделия.

Иногда причиной поломки дросселя лампы становится производственный брак

Спирали-электроды ломаются в 30 случаях из 100. Спираль перегорает из-за длительной эксплуатации. На то, что спираль сгорела, укажет почернение колбы изнутри. Даже маленькие черные пятнышки, которые едва заметны, говорят о том, что «жить» люминесцентной лампочке осталось совсем недолго. Заменить спирали нереально, для этого придется разобрать колбу, а собрать ее заново в обычных условиях невозможно.

Стоит дневная люминесцентная лампа (в зависимости от величины устройства) – от 40 рублей до 1 тысячи и более (промышленные модели).

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

• Установить переключатель тестера в режим проверки диодов.
• Подключить щупы мультиметра к контактам проверяемого элемента.

При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

• Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
• Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Галогеновые лампочки

Для начала напомним, что галогеновую лампу относят к тепловому источнику освещения. В ней, как и в обычной лампочке, есть спираль. Под воздействием тока она нагревается и производит световое излучение. Повышенная яркость и насыщенность создается за счет наличия в колбе газовой смеси, в состав которой входят галогены (отсюда и название). Такой тип ламп широко применяют для создания точечного освещения или подсветки.

Что делать, если галогеновая лампочка перестала гореть?

• для начала стоит проверить напряжение в цоколе осветительного прибора;
• если с напряжением все в порядке проверке подвергают лампочку.
