Что такое узо

Технические характеристики и расшифровка обозначений

Обозначение маркировки на корпусе

Любой автомат УЗО, включаемый в действующую электрическую цепь, описывается рабочими характеристиками, основными из которых являются:

• торговая марка и серийный номер;
• тип тока, на который реагирует УЗО: постоянный, переменный или пульсирующий;
• номинальный рабочий ток;
• величина утечки, при которой УЗО отключает питающую цепь;
• рабочее напряжение.

Первый из этих показателей наносится фирмой изготовителем на передней панели корпуса прибора. Торговый бренд защитного устройства удается расшифровать сразу и без особых осложнений, ознакомившись с его символичным обозначением. В качестве примера, иллюстрирующего возможность такой расшифровки, приводятся образцы трех различных фирм, каждом из которых производитель обозначает свою марку и серию. Это изделия от производителей Hager, IEK, а также Schneider Electric.

После обозначения серии на корпусе автомата указывается номинальный ток. Под этим значком понимается его максимальная величина, выдерживаемая электроприбором УЗО длительное время без разрушения. Шкала номинальных токов соответствует стандартному ряду аналогичных значений для защитных автоматов, что позволяет заменить оба эти прибора одним дифференциальным устройством.

Дифференциальный ток УЗО – это значение утечки, при котором данный прибор срабатывает наверняка. Этот показатель наносится на корпус устройства и обозначается как IΔn. Расшифровывается значок стоящими после него цифрами, означающими точнее значение параметра для дифференциальных токов из следующего ряда: 6 – 10 – 30 – 100 – 300 – 500 мА. Рабочее напряжение прибора принимает два значения (220 и 380 Вольт).

Устройство защитного отключения узо

Узо находят широкое применение во всех отраслях промышленности. Характерной их особенностью является многофункциональность. УЗО могут осуществлять защиту человека от поражения электрическим током при прямом прикосновении, и при косвенном прикосновении, при несимметричном снижении изоляции проводов относительно земли в зоне защиты устройства, при замыканиях на землю и в других ситуациях.

Устройство защиты узо реагирует на дифференциальный ток, наряду с устройствами защиты от сверхтока, относятся к дополнительным видам защиты человека от поражения электрическим током при косвенном прикосновении, обеспечиваемой путем автоматического отключения питания. Похожая статистика у предохранитель ПАР.

Статистические данные по электро травматизму, полученные за почти 30-летний период с начала широкого внедрения УЗО, подтверждают высокую эффективность данного электрозащитного средства – количество смертельных травм снизилось почти в 100 раз.

Принцип работы и правила подключения УЗО

Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.

Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.

Принцип работы

Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.

Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:

• неправильный монтаж проводки,
• пробои на корпус в технике,
• неверный монтаж в щитке и другие опасные случаи.

Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.

Правильный выбор устройства

Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:

1. Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
2. Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
3. Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.

Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.

Дифференциальные автоматы, устройства защитного отключения CHINT.

Подключение устройства

Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.

Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.

При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.

Технические характеристики и расшифровка обозначений

Обозначение маркировки на корпусе

Любой автомат УЗО, включаемый в действующую электрическую цепь, описывается рабочими характеристиками, основными из которых являются:

• торговая марка и серийный номер;
• тип тока, на который реагирует УЗО: постоянный, переменный или пульсирующий;
• номинальный рабочий ток;
• величина утечки, при которой УЗО отключает питающую цепь;
• рабочее напряжение.

Первый из этих показателей наносится фирмой изготовителем на передней панели корпуса прибора. Торговый бренд защитного устройства удается расшифровать сразу и без особых осложнений, ознакомившись с его символичным обозначением. В качестве примера, иллюстрирующего возможность такой расшифровки, приводятся образцы трех различных фирм, каждом из которых производитель обозначает свою марку и серию. Это изделия от производителей Hager, IEK, а также Schneider Electric.

После обозначения серии на корпусе автомата указывается номинальный ток. Под этим значком понимается его максимальная величина, выдерживаемая электроприбором УЗО длительное время без разрушения. Шкала номинальных токов соответствует стандартному ряду аналогичных значений для защитных автоматов, что позволяет заменить оба эти прибора одним дифференциальным устройством.

Дифференциальный ток УЗО – это значение утечки, при котором данный прибор срабатывает наверняка. Этот показатель наносится на корпус устройства и обозначается как IΔn. Расшифровывается значок стоящими после него цифрами, означающими точнее значение параметра для дифференциальных токов из следующего ряда: 6 – 10 – 30 – 100 – 300 – 500 мА. Рабочее напряжение прибора принимает два значения (220 и 380 Вольт).

Ток срабатывания УЗО

Важной функцией УЗО является мгновенное срабатывание при возникновении токов утечки и отключение потребителей от сети. Поэтому к одной из его основных технических характеристик относится ток срабатывания. Именно этот показатель определяет работоспособность защитного устройства

Поддержание УЗО в исправном состоянии предполагает ежемесячную проверку на соответствие параметров срабатывания установленным нормам

Именно этот показатель определяет работоспособность защитного устройства. Поддержание УЗО в исправном состоянии предполагает ежемесячную проверку на соответствие параметров срабатывания установленным нормам.

Способов проверки срабатывания УЗО:

• Проверка при покупке с помощью пальчиковой батарейки и куска провода. Рычаг УЗО взводится, а батарейка подключается между вводом заземления и выводом фазы. В случае исправности устройство должно мгновенно сработать.
• Использование кнопки ТЕСТ, имитирующую утечку тока при нажатии. Исправное устройство должно сразу же отключиться.

Существуют и другие способы проверки с помощью лампочек, резисторов, измерительных приборов. Полученные результаты дают возможность правильно отрегулировать устройство, повышая тем самым безопасность при работе с электрооборудованием и другими приборами.

Принцип срабатывания защитного механизма

Рассмотрим, для чего нужно использовать УЗО. Функционирование защитного прибора основано на измерительном методе.

Фиксируются входящие и выходящие параметры протекающих через трансформатор токов. Если первое значение больше, чем второе, это означает, что в электроцепи происходит утечка тока и прибор воспроизводит отключение. Если параметры идентичны, устройство не срабатывает.

В двухпроводной системе дифференциальное устройство не срабатывает, если по проводам фазы и нейтрали проходит ток, одинаковой силы. Если есть разница в этих величинах, значит в сети изоляционный пробой и защитный механизм отключит поврежденный участок

Для лучшего понимания, рассмотрим, как будет работать УЗО в бытовом распределительном щитке с двухполюсной системой.

К верхним клеммным блокам подключен входной двухжильный провод (фаза и ноль). К нижним клеммникам подсоединены фаза и ноль, проложенные до участка нагрузки, например, к розетке питания бойлера или электрочайника. Защитное заземление прибора будет выполняться кабелем, минуя УЗО.

При стандартном рабочем режиме, передвижение электронов выполняется по линии-фаза от входящего кабеля на электрический нагреватель бойлера/чайника, протекая через прибор дифференциальной защиты. Назад они перемещаются на землю опять-таки через УЗО, однако по линии-нейтраль.

Если человек коснется к корпусу токопроводящего прибора, на котором из-за пробоя появился потенциал, в этой ситуации утечка тока будет проходить через тело человека, на что устройство практически мгновенно реагирует, отключая систему питания

К примеру, в ТЭНе прибора была повреждена изоляция. Таким образом, через воду, находящуюся внутри, ток частично будет проводиться корпусом, а затем уходить в землю посредством проводки защитного устройства.

Остатки тока вернутся по нейтральной линии через УЗО. Однако его сила станет меньше на величину утечки по сравнению с входящей.

Разницу показателей вычисляет дифференциальный трансформатор. Если цифра больше разрешенной, прибор моментально реагирует и разрывает цепь.

В другой нашей статье мы привели рекомендации по выбору и правильному подключению УЗО для бойлера.

Принцип работы УЗО

Состоит устройство защитного отключения из трансформатора, реле и отключающего механизма. Основной рабочий элемент УЗО — дифференциальный трансформатор с двумя первичными обмотками и одной вторичной. Именно он сравнивает токи. Первичные обмотки дифференциального трансформатора имеют абсолютно одинаковые параметры, но включены навстречу друг другу. Через одну обмотку проходит ток, который идет на нагрузку, через вторую — который возвращается с нагрузки.

При исправном состоянии линии, токи, протекающие через обе первичные обмотки, равны, но имеют противоположные знаки. В результате, создаваемые ими электромагнитные поля взаимоуничтожаются. В такой ситуации во вторичной обмотке нет наведенных токов, контакты замкнуты, питание есть.

Принцип работы УЗО можно понять по этой схеме

Как только на контролируемых линиях появляется утечка, в одной из первичных обмоток появляется перевес (на рисунке это обмотка под номером 2). Это приводит к тому, что на вторичной обмотке появляется потенциал. Когда он достигает порогового значения (ток отключения), срабатывает реле, отключая питание. Это и есть принцип работы УЗО.

В общем, УЗО — несложное устройство, но очень полезное, так как именно оно отвечает за безопасность. Для вашей безопасности и безопасности ваших детей, настоятельно рекомендуем установить в щит устройство защитного отключения.

https://youtube.com/watch?v=PLGWz—SA24

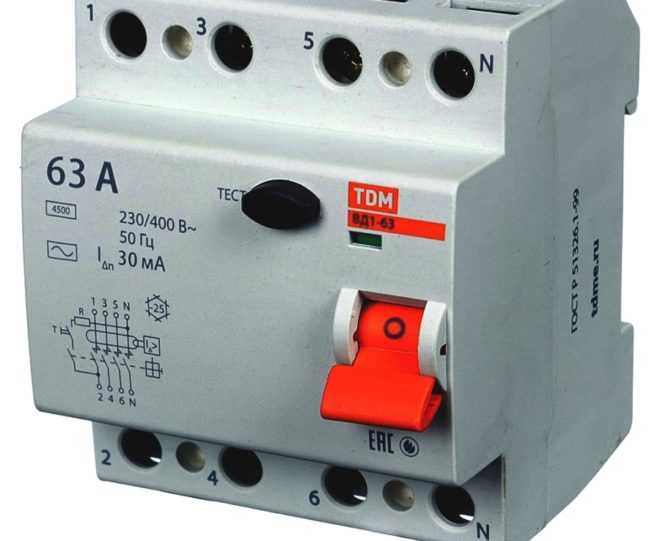

Маркировка, основные характеристики УЗО

Чтобы не спутать УЗО с другими близкими устройствами (автоматическими выключателями и дифавтоматами), остановимся на их маркировке. К тому же, знание маркировки поможет правильно выбрать и подключить УЗО. Маркировка УЗО содержит схему подключения и основные параметры выбора: номинальный ток (А), дифференциальный ток (мА), рабочее напряжение (В), условный предельный ток короткого замыкания (А).

В таблице представлено более детальное описание основных характеристик УЗО и прочих обозначений, которые могут приводить производители в технической документации.

Наименование	Расшифровка
Un, В	Номинальное напряжение (электронные УЗО очень чувствительны к скачкам напряжения)
In, А	Номинальный ток нагрузки (max ток, который УЗО может пропускать продолжительное время, без вреда для устройства)
fn, Гц	Номинальная частота сети
I∆n, мА	Номинальный отключающий дифференциальный ток или чувствительность, установка по току утечки (ток утечки, при котором УЗО срабатывает)
I∆nо, мА	Номинальный неотключающий дифференциальный ток (при котором УЗО не должно срабатывать). Формула IΔn0 = 0,5 IΔn.
Im, А	Номинальная коммутационная способность. Формула Im = 10 In
I∆m, А	Номинальная включающая и отключающая способность по дифференциальному току
Inc, А	Номинальный условный ток короткого замыкания (стойкость к токам короткого замыкания)
I∆c, А	Номинальный дифференциальный ток короткого замыкания
Tn, мс	Время отключения при номинальном дифференциальном токе
N	Нулевой проводник обозначен литерой N (нейтраль).
Индикатор	Индикатор положения контактов — показывает было ли выключено УЗО вручную или оно отработало по утечке.

Технические отличия между УЗО и дифференциальным автоматом

В щитке устанавливаются различные по назначению автоматы. Они могут быть схожими по внешнему виду, но реагирует каждый из них на разные отклонения, что могут возникнуть в электрической разводке дома. Рассмотрим детальнее особенности работы каждого устройства.

УЗО

УЗО – это устройство защитного отключения. Рабочим элементом здесь является дифференциальный трансформатор. Посредством этой детали осуществляется контроль за протеканием тока во входящем фазном проводнике и исходящем нулевом. Если векторы утечки меняются с превышением установленного значения, то происходит отключение питания на обслуживаемой линии.

УЗОИсточник oooevna.ru

Исходя из принципа действия автомат иначе называется дифференциальным. Разница токов, на которую реагирует устройство, может возникнуть в случае нарушения целостности изоляционной оболочки проводника. Если человек прикоснется к поврежденному участку, то он получит «удар» током. УЗО в этом случае предотвращает негативные последствия в подобной ситуации. Они возникают, если токовая утечка превышает значение в 30 мА, поэтому автоматы устанавливаются с предельными показателями от 10 до 30 мА.

Существуют модели, у которых пороги заметно выше. Иначе они называются противопожарными. Суть в том, что при нарушении изоляции снижается сопротивление, жила нагревается от излишнего протекания тока в окружающую среду через рядом находящиеся предметы. Последние из-за этого нередко становятся очагом возгорания.

Возгорание розетки из-за неправильной эксплуатацииИсточник schor-einbruchschutz.de

Функциональность УЗО в отличие от дифавтоматов ограничивается контролем за токовой утечкой. При коротком замыкании и перегрузке автомат не отключается. Напротив, он может выйти из строя («сгореть»). Чтобы этого не произошло, устройство защиты используется в паре с «обычным» автоматическим выключателем. При этом автомат может быть один или несколько. Если устанавливать УЗО на каждую линию в электрической разводке дома, то будет проще выявить – на каком именно кабеле (ветке) произошло повреждение изоляции.

Автоматический выключатель

Автоматический выключатель в отличие от УЗО и ДИФ предназначен для контроля за величиной тока на обслуживаемой линии. То есть отключение электричества происходит при коротком замыкании либо из-за перегрузки сети. В первом случае есть исключение. Автомат не сработает, если скачок не превышает 13% от номинального значения. Причина заключается в кратковременности явления, оно безопасно для проводки, подключенного оборудования. Когда к линии подключена техника или несколько приборов одновременно, энергопотребление которых выше допустимого для питающего кабеля, то происходит автоматическое отключение тока.

Автоматический выключательИсточник elim.ru

В «обычном» автомате рабочими элементами являются тепловой расцепитель или электромагнитный отсекатель. При замыкании или перегрузке жилы в проводах начинают нагреваться, на что реагирует биметаллическая пластина в расцепителе. Она деформируется при повышении или понижении температуры: сгибается в сторону стальной прослойки при нагревании, в сторону латунной при охлаждении. На происходящее реагирует электромагнитный отсекатель. Если проводник нагревается, то срабатывает токовая отсечка. Чем выше температура, тем быстрее на нее реагирует автомат.

Дифавтомат

Рассмотрим, чем отличается ДИФ от УЗО. Дифавтомат – это автоматический выключатель дифференциального тока. Устройство предназначено для защиты обслуживаемой линии от короткого замыкания, перегрузки и токовой утечки. То есть прибор совмещает в себе функции УЗО и «обычного» автомата. Рабочими элементами устройства являются дифференциальный трансформатор, тепловой расцепитель и катушка электромагнитного отсекателя.

ДифавтоматИсточник rm-ivanovo.ru

Одним из основных критериев выбора дифавтомата является время срабатывания, которое зависит от разницы между номинальным и значением и превышением тока в цепи. Например, при 25% тепловой расцепитель в достаточной степени отреагирует на изменение температуры, чтобы отключить электричество в течение часа.

Основные рабочие характеристики УЗО

Чтобы устройство сработало в нужный момент, необходимо его правильно выбрать согласно рабочим характеристикам и подключить.

Основным параметром является значение номинального тока. Это максимальный ток, который выдерживает данное устройство при длительном эксплуатационном сроке, оставаясь в рабочем состоянии и сохраняя защитные характеристики. Вы найдёте эту цифру на лицевой панели устройства, она должна соответствовать одному из показаний в стандартном ряду – 6, 10, 16, 25, 32, 40, 63, 80, 100 А. Этот параметр УЗО зависит от нагрузки защищаемой линии и сечения проводников.

Схема подключения УЗО предусматривает совместную установку этого устройства с автоматическими выключателями.

Это важно помнить, потому что УЗО защищает лишь от токовых утечек, а автомат среагирует на отключение цепи в режиме короткого замыкания и перегруза. На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

По номинальному току УЗО надо выбирать на порядок выше, чем установленный с ним в паре автомат.

Следующий важный параметр – номинальный отключающий дифференциальный ток. Это и есть необходимое значение токовой утечки для отключения УЗО. У дифференциальных токов также существует стандартный ряд, величины в нём нормируются в миллиамперах – 6, 10, 30, 100, 300, 500 мА. Но на УЗО эту цифру обозначают в амперах – соответственно, 0,006, 0,01, 0,03, 0,1, 0,3, 0,5 А. Этот параметр вы тоже найдёте на корпусе устройства.

Чтобы защищать людей на УЗО надо выставлять уставку по току утечки 30 мА, потому что величины, которые выше, приведут к поражению, электротравме и даже летальному исходу. Так как наиболее опасной считается среда во влажных помещениях, то на защищающих их УЗО выбирают уставку 10 мА.

Надеемся, что поняв основное назначение УЗО и принцип его работы, вы не станете пренебрегать этим важным элементом защиты, и сделаете свою жизнь безопасной.

Как правильно выбрать УЗО по параметрам

Подключение УЗО в квартире

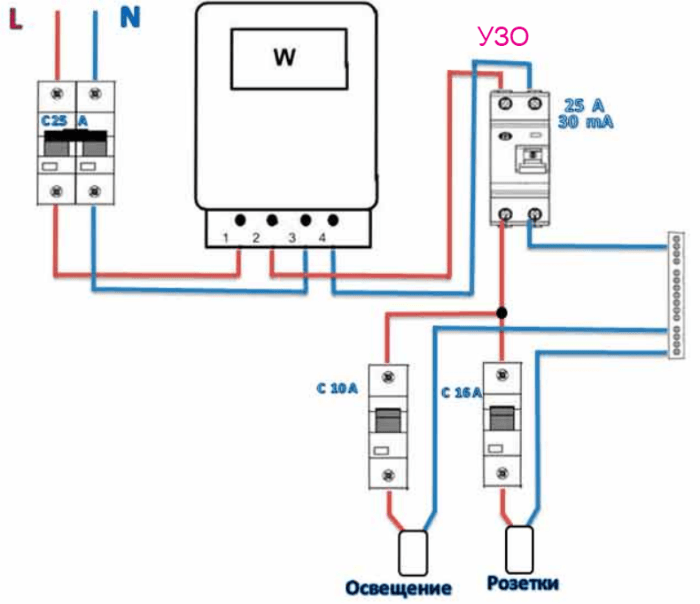

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

• Помните, что:
• Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
• Потенциально опасные потребители должны быть защищены отдельными УЗО.
• Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
• Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Виды УЗО

УЗО бывают разные — трехфазные и однофазные… Но на этом деление УЗО на подклассы не завершается. В настоящий момент на рынке присутствуют 2 принципиально различающиеся категории УЗО:

1. электромеханические (независящие от сети),
2. электронные(зависящие от сети).

Рассмотрим по отдельности принцип действия каждой из категорий.

Электромеханические УЗО

Родоначальники УЗО – электромеханические. В основе принцип точной механики т.е. заглянув внутрь такого УЗО вы не увидите компараторов операционных усилителей, логики и тому подобного.

• Состоит из нескольких основных компонентов:
• Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
• Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
• Реле – обеспечивает расцепление в случае если сработала защелка.

Данный тип УЗО требует высокоточной механики для чувствительного магнитоэлектрического элемента. В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО.

Почему же в большинстве стран мира получили распространение именно электромеханические УЗО? Все очень просто – данный тип УЗО сработает в случае обнаружения тока утечки при любом уровне напряжения в сети.

Почему этот фактор(независимость от уровня напряжения сети) столь важен?

Это вызвано тем что при использовании работоспособного(исправного) электромеханического УЗО мы гарантируем в 100% случаях срабатывание реле и соответственно отключение подачи энергии потребителю.

В электронных УЗО этот параметр тоже велик, но не равен 100%(как будет показано далее это связанно с тем что при определенном уровне напряжения сети схема электронного УЗО окажется не работоспособной), а в нашем случае каждый процент – это возможно человеческие жизни (будь то прямая угроза жизни человека при касании им проводов, либо косвенная, при возникновении пожара от обгорания изоляции).

В большинстве так называемых “развитых” стран электромеханические УЗО – это эталон и устройство обязательное к повсеместному использованию. В нашей стране постепенно идут подвижки в сторону обязательного использования УЗО, однако потребителю в большинстве случаев не дается информации о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Такими УЗО наводнен любой строительный рынок. Стоимость на электронные УЗО местами ниже чем на электромеханические до 10 раз.

Недостаток таких УЗО, как уже писалось выше, не 100% гарантия при исправном УЗО получить его срабатывание в следствии появления тока утечки. Достоинство – дешевизна и доступность.

В принципе электронное УЗО строится по той же схеме, что и электромеханическое (Рис.1). Разница заключается в том, что место чувствительного магнитоэлектрического элемента занимает элемент сравнения (компаратор, стабилитрон). Для работоспособности такой схемы понадобится выпрямитель, небольшой фильтр,(возможно даже КРЕН).

Т.к. трансформатор тока нулевой последовательности – понижающий (в десятки раз), то также необходима цепочка усиления сигнала, которая кроме полезного сигнала также будет усиливать помеху(или сигнал небаланса присутствующий при нулевом токе утечки). Из вышесказанного очевидно, что момент срабатывании реле, в данном типе УЗО определяется не только током утечки, но и сетевым напряжением.

Если Вы не можете позволить себе электромеханическое УЗО, то брать электронное УЗО все же стоит, т.к. оно обеспечивает срабатывание в большинстве случаев.

Существуют также случаи, когда покупать дорогое электромеханическое УЗО не имеет смысла. Одним из таких случаев является использование при питании квартиры/дома стабилизатора, либо источника бесперебойного питания (ИБП). В этом случае брать электромеханическое УЗО смысла не имеет.

Сразу отмечу, что я веду речь о категориях УЗО их плюсах и минусах, а не о конкретных моделях т.к. Вы можете купить некачественно УЗО как электромеханического так и электронного типов. При покупке спрашивайте сертификат соответствия, т.к. многие электронные УЗО представленные на нашем рынке не сертифицированы.

Маркировка УЗО

В каких случаях УЗО необходимо

УЗО в щитке

В качестве надежной защиты УЗО автоматы полезны лишь в следующих случаях:

• при явном повреждении изоляции проводов в электроприборах;
• при небрежном обращении с действующей электропроводкой (прямой контакт с ней при сверлении стен, например);
• при нарушении правил обращения с электрическими приборами.

В ситуации с поврежденной изоляцией часть прямого тока начнет течь через тело человека, прикоснувшегося к проводке. В этом случае защитное устройство сразу же реагирует на обнаруженное несовпадение на входе и выходе и мгновенно отключает линию питания от нагрузки. Отключение автомата происходит настолько быстро, что ток за это время не успевает достичь опасной величины.

При сверлении стены с необесточенной проводкой ток потечет по схеме рука человека – его нога – бетонный пол – арматура заземления дома. Из-за этой утечки возникнет разница входных и выходного токов и автомат тут же сработает.

При неосторожном обращении с электроприборами дело обстоит еще проще. Если включенный в сеть фен, например, упадет в наполненную водой ванну – ток утечки через нее тут же вызовет срабатывание защиты, исключив поражение человека. То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора

То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора.

Принцип работы и правила подключения УЗО

Виды УЗО: электромеханические и электронные

Этот прибор стал основой всех дальнейших разработок. В нем не используются электронные схемы, а вся работа построена на использовании физических законов и точно отрегулированного механизма. Принципом работы также является закон магнитной индукции.

Такие приборы очень требовательны к используемым в них механическим частям. Они стоят несколько дороже остальных видов УЗО, но боле надежны и имеют ряд преимуществ в сравнении с электронными. Основное, это то, что они могут использоваться в сетях с любым уровнем напряжения.

Благодаря своим конструкционным особенностям Такие приборы обеспечивают 100% срабатываний при возникновении проблем.

При том, что электронные УЗО состоят из таких же, как и электромеханические, компонентов, они отличаются от них тем, что в качестве чувствительного магнитоэлектрического элемента они используют электронную схему. В состав схемы включаются фильтры, усилители, выпрямители и элементы сравнения. Их работа находится в прямой зависимости от напряжения в сети.
