Периодичность профессиональных электроизмерений

Измерительные приборы

Приборы для измерения сопротивления изоляции условно делятся на две группы. Это: щитовые измерители переменного тока и малогабаритные приборы (они переносятся вручную). Первые образцы применяются в комплекте с подвижными или стационарными установками, имеющими собственную нейтраль. Конструктивно они состоят из релейной и индикаторной частей и способны непрерывно работать в действующих сетях 220 или 380 Вольт.

Чаще всего замеры сопротивления изоляции электропроводки организуются и проводятся с использованием мобильных устройств, называемых мегаомметрами. В отличие от обычного омметра, это прибор предназначается для измерений особого класса, основанных на оценке состояния изоляции при воздействии на нее высокого напряжения.

Известные модели этих приборов бывают аналоговыми и цифровыми. В первых из них для получения нужной величины испытательного напряжения используется механический принцип (как в «динамо-машине»). Специалисты нередко называют их «стрелочными», что объясняется наличием градуированной шкалы и измерительной головки со стрелкой.

Эти устройства достаточно надежны и просты в обращении, но на сегодня они морально устарели. Основное неудобство работы с ними состоит в значительном весе и больших габаритах. На смену им пришли современные цифровые измерители, в схеме которых предусмотрен мощный генератор, собранный на ШИМ контроллере и нескольких полевых транзисторах.

Такие модели в зависимости от конкретной конструкции способны работать как от сетевого адаптера, так и от автономного питания (один из вариантов – аккумуляторные батареи). Показания по измерению изоляции силовых кабелей в этих приборах выводятся на ЖК дисплей. Принцип их работы основан на сравнении проверяемого параметра и эталона, после которого полученные данные поступают в специальный блок (анализатор) и обрабатываются там.

Цифровые приборы отличаются сравнительно небольшим весом и малыми размерами, что очень удобно при проведении полевых испытаний. Типичными представителями таких приборов являются популярные измерители Fluke 1507 (фото слева). Однако для работы с электронной схемой нужен определенный уровень квалификации, позволяющий подготовить прибор и получить при измерениях минимальную погрешность. Такой же подход потребуется и при обращении с импортным цифровым изделием под обозначением «1800 in».

Важно отметить, что проверять изоляцию кабельной продукции посредством обычных измерительных приборов не имеет смысла. Для этих целей не годится ни самый «продвинутый» мультиметр, ни любой другой подобный ему образец

С их помощью удастся провести лишь приблизительную оценку параметра, полученного с большим процентом погрешности.

Подготовка к измерениям

Подготовка к проведению испытаний изоляции сводится к выбору прибора, подходящего по своим характеристикам для заявленных целей, а также к организации схемы измерений. Наиболее подходящими для большинства случаев считаются следующие приборы:

1. Мегаомметры типа М4100, имеющие до пяти модификаций.
2. Измерители серии Ф 4100 (модели Ф4101, Ф4102, рассчитанные на пределы от 100 Вольт до одного киловольта).
3. Приборы ЭС-0202/1Г (пределы 100, 250, 500 Вольт) и ЭС0202/2Г (0,5, 1,0 и 2,5 кВ).
4. Цифровой прибор Fluke 1507 (пределы 50, 100, 250, 500, 1000 Вольт).

Мегаомметр М4100

Мегаомметр-Ф-4100

Мегаомметр-ЭС-02021Г

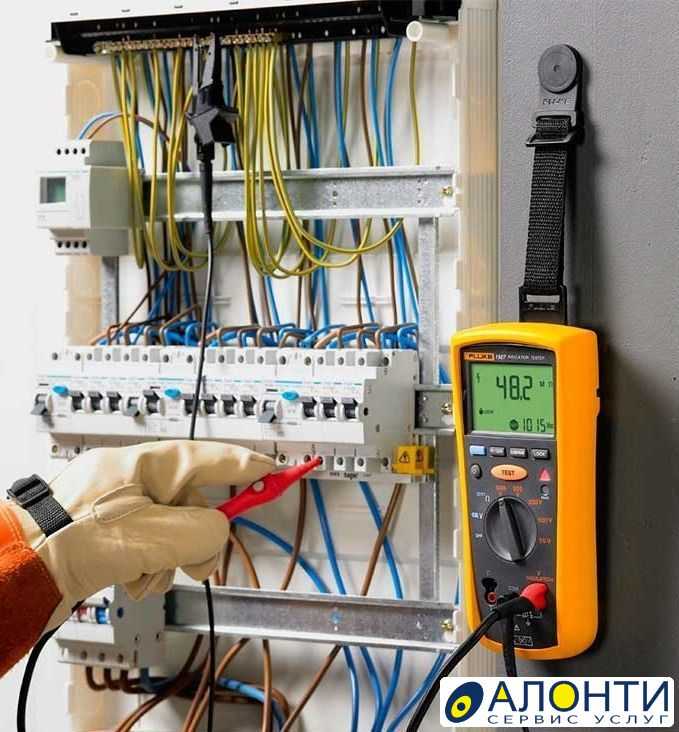

Цифровой измеритель Fluke 1507

Согласно ПУЭ перед замерами сопротивления изоляции потребуется подготовить схему присоединения мегаомметра к элементам проверяемого объекта. Для этого в комплекте измерителя имеется пара гибких проводов длиной не более 2-х метров. Собственное сопротивление их изоляции не может быть менее 100 Мом.

Отметим также, что для удобства проверки изоляции кабеля мегаомметром рабочее концы проводов маркируются, а со стороны прибора на них надеваются специальные наконечники. С ответной стороны измерительные кабели оборудуются зажимами типа «крокодил» со специальными щупами и изолированными ручками.

Какие приборы используют?

Прежде чем приступать к работе, нужно замерить температуру воздуха окружающей среды. Для чего это необходимо? Если кабельная линия во время отрицательной температуры будет иметь частицы воды, то они превращаются под действием мороза во льдинки, а лед – это диэлектрик, который не имеет проводимости. Поэтому когда сопротивление будет измеряться при отрицательной температуре, то эти льдинки обнаружены не будут.

Затем для того чтобы осуществит замер изолирующего слоя проводки (ее сопротивление), необходимо обладать специальными приборами и средствами для диагностики. Измерить сопротивление можно специальным прибором, который называется мегаомметром (на фото ниже).

Мегаомметром можно замерить сопротивление на напряжение 2500 В (изоляция низковольтных и высоковольтных линий). Измерение происходит на напряжение 500–2500 В контрольных силовых линий (цепи управления, цепи питания, короткозамыкатели и т. д.).

Такие приборы должны каждый год проходить государственную поверку, в результате которой ставится штамп, где указывается серийный номер и дата, когда необходимо пройти следующую поверку. Каждый кабель имеет свои нормы, ГОСТ и ПУЭ, согласно которым проводятся проверки и испытания проводов.

Как померить сопротивление изоляции кабеля

Проверка одножильного провода наиболее проста и занимает около минуты. Щупы помещают на броню и на жилку, пускают напряжение. При отсутствии брони щуп ставят на заземлительную клемму. Показания менее 0,5 МОм указывают на пробивание изоляционного материала. Такой кабель к эксплуатации не годен.

У многожильных элементов проверке подлежит каждая жилка. Пока проверяется один провод, остальные кладутся вместе в жгут. При необходимости протестировать заземление в жгут помещают и соединенный с заземляющей шиной провод. Броня, если она присутствует, также присоединяется к жгутовой конфигурации.

Напоследок

Регулярное и своевременное измерение сопротивления изоляции — главное условие надежной, безопасной и длительной эксплуатации всех электроприборов и электрических сетей. Проводить такие работы должны в обязательном порядке специалисты, имеющие большой опыт таких работ и соответствующие разрешительные документы.

Отправьте нам свой вопрос и менеджер ответит Вам в кратчайшие сроки

Измерение сопротивления изоляции электропроводки должно выполняться во время приемо-сдаточных работ; периодически, согласно нормам и установленным правилам, а также после проведения ремонтов сети освещения. При этом производится не только замер сопротивления изоляции между фазных и нулевых проводов, но и сопротивление изоляции между ними и проводником заземления.

Это позволяет вовремя диагностировать и устранять возможные повреждения изоляции, что снижает риск коротких замыканий и пожаров.

Что такое мегаомметр?

Прибор для замера сопротивления изоляции электропроводки называется мегаомметр. Принцип его действия основан на измерении токов утечки между двумя точками электрической цепи. Чем они выше, тем ниже сопротивление изоляции, и, соответственно, данная электроустановка требует повышенного внимания.

Итак:

На данный момент на рынке представлены мегаомметры двух основных типов. Приборы, работающие от встроенного в прибор генератора, и более современные мегаомметры с наличием аккумулятора.

По типоразмеру мегаомметры можно разделить на устройства с номинальным напряжением в 100В, 500В, 1000В и 2500В
. Самые маленькие мегаомметры применяются для испытания электроустановок до 50В.В зависимости от номинальных нагрузок для цепей напряжением до 660В обычно применяют устройства на 500 или 1000В. Для цепей напряжением до 3кВ — мегаомметры на 1000В, а для электроустановок и проводников большего напряжения приборы на 2500В.

Кто и когда имеет право производить замеры мегаомметром

Приборы замера сопротивления изоляции электропроводки имеют определенные требования по работе с ними. Так для самостоятельной работы мегаомметром в электроустановках до 1000В вам необходима третья группа допуска по электробезопастности.Итак:

Периодичность замеров сопротивления изоляции электропроводки определяется ПТЭЭП (Правила технической эксплуатации электроустановок потребителей) и для электропроводки осветительной сети составляет 1 раз в три года. Такие же нормы действуют для электропроводки офисных помещений и торговых павильонов.

Как работать с мегаомметром?

Для подключения к электрической сети прибор зaмерa сопротивления изоляции электропроводки имеет два вывода длиной до трех метров. Они дают возможность подключать прибор к электрической цепи.

Итак:

• Перед применением мегаомметр должен быть проверен на работоспособность. Для этого сначала закорачиваем выводы прибора накоротко. Затем вращаем ручку генератора и проверяем наличие цепи по показаниям прибора. После этого изолируем выводы друг от друга и проверяем максимально возможные показания на приборе.
• После этого приступаем непосредственно к замерам. Для замеров трехпроводной однофазной цепи последовательность операций должна быть следующей:
  1. В сети освещения выкручиваем все лампы и отключаем все электроприборы от розеток.
  2. После этого включаем все выключатели сети освещения.
  3. Согласно ПБЭЭ (Правил безопасной эксплуатации электроустановок), все работы с мегаомметром должны выполняться в диэлектрических перчатках. Ведь напряжение на выводах прибора — минимум 500В, поэтому данным требованием не стоит пренебрегать.
  4. Подключаем выводы к фазному и нулевому проводу сети освещения. Производим замер. Согласно ПТЭЭП, он должен показать значение не меньше 0,5 МОм.

• После выполнения замера фазный провод следует разрядить, прежде чем прикасаться к нему. Вообще емкость проводников освещения не велика и этот пункт можно бы было опустить, но, в случае наличия в вашей сети больших индуктивных или емкостных сопротивлений, снятие заряда с проводника обязательно, ведь цена невыполнения этого действия, может быть очень велика. Кстати по этой же причине мы не измеряем коэффициент абсорбции изоляции.
• Затем производим такие же замеры по отношению между фазным проводом и заземлением и нулевым проводом и заземлением. Во всех случаях показания должны быть выше 0,5МОм.

Если необходимо выполнить замер сопротивления изоляции трехфазной цепи, то последовательность операций такая же. Только количество замеров больше, ведь нам необходимо замерить изоляцию между всеми фазными проводниками, нулевым проводом и землей.

Как часто нужно производить электроизмерения

Каждый ответственный за электрохозяйство рано или поздно вспоминает, что периодически необходимо производить электроизмерения оборудования. Измерения необходимы для своевременного диагностирования проблем с электрооборудованием и безаварийной работы сети.

Первым делом напоминаю слова из ПТЭЭП 3.6: «Сроки испытаний и измерений параметров электрооборудования электроустановок определяет технический руководитель Потребителя на основе приложения 3 Правил с учетом рекомендаций заводских инструкций, состояния электроустановок и местных условий. Указанная для отдельных видов электрооборудования периодичность испытаний является рекомендуемой и может быть изменена решением технического руководителя Потребителя.

Это означает, что вы сами решаете когда производить измерения, но не стоит пренебрегать сроками которые мы рассмотрим далее, ведь за просрочку полагается штраф и в случае электротравмы персонала первым делом проверяется вся документация.

В каком случае обязательно производить электроизмерения

1. При сдаче в эксплуатацию новых объектов.
2. При смене собственника.
3. При изменении схемы электроснабжения и точки присоединения.
4. По завершению капитального ремонта оборудования.
5. После отказа срабатывания аппаратов защиты.

Профилактические измерения электрооборудования

В электроустановках напряжением до 1000 В с глухозаземленной нейтралью (системы TN) не реже 1 раза в 2 года, должно измеряться полное сопротивление петли фаза-нуль электроприемников, относящихся к данной электроустановке и присоединенных к каждой сборке, шкафу и т.д., и проверяться кратность тока КЗ, обеспечивающая надежность срабатывания защитных устройств. ПТЭЭП п.3.4.12.

1. НЕФТЯННАЯ ОТРАСЛЬ — « Проверка заземляющих устройств , включая измерения сопротивлений растеканию тока, должна производиться не реже одного раза в год — летом, при сухой почве для зданий и сооружений I — II категории молниезащиты, для зданий и сооружений III категории молниезащиты — 1 раз в 3 года.» ПОТ РМ-021-202 п.5.3.14.
2. ОБЩЕСТВЕННОЕ ПИТАНИЕ — «Сопротивление изоляции электросети в помещениях без повышенной электроопасности следует измерять не реже 1 раза в 12 месяцев , в особо опасных помещениях (или с повышенной опасностью) — не реже 1 раза в 6 месяцев. Кроме того, проводятся испытания защитного заземления (зануления) не реже 1 раза в 12 месяцев.» ПОТ РМ-011-200 п.5.6.
3. РОЗНИЧНАЯ ТОРГОВЛЯ — «Сопротивление изоляции электросети в помещениях без повышенной опасности измеряется н е реже одного раза в 12 месяцев , в особо опасных помещениях (или с повышенной опасностью) — не реже одного раза в 6 месяцев. Испытания защитного заземления (зануления) проводятся не реже одного раза в 12 месяцев.» ПОТ Р М 014-200 п.8.5.18.
4. МЕДИЦИНСКИЕ УЧРЕЖДЕНИЯ И ПОМЕЩЕНИЯ — «Периодичность проведения электроизмерений в учреждениях здравоохранения устанавливается ГОСТ Р 50571.28-2006 (МЭК 60364-7-710:2002), который утверждён приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. N 413-ст:1. проверка систем аварийного электроснабжение — один раз в год;2. измерения сопротивления изоляции — один раз в год;3. визуальный осмотр электроустановок — один раз в год;4. измерения систем дополнительного уравнивания потенциалов — один раз в 3 года;5. измерения целостности системы уравнивания потенциалов — один раз в 3 года;
5. ОБРАЗРВАТЕЛЬНЫЕ УЧРЕЖДЕНИЯ — ГОСТ Р 50571.28-2006 «Электроустановки зданий. Часть 7-710.62 Периодичность проведения испытаний электроустановок, находящихся в эксплуатации»1. проверка систем аварийного электроснабжение — один раз в год;2. измерения сопротивления изоляции — один раз в год;3. визуальный осмотр электроустановок — один раз в год;4. измерения систем дополнительного уравнивания потенциалов — один раз в 3 года;5. измерения целостности системы уравнивания потенциалов — один раз в 3 года;
6. ПРОИЗВОДСТВЕННЫЕ ПРЕДПРИЯТИЯ (ПРОМ. ОПАСНЫЕ ПРОИЗВОДСТВА) — 1 раз в год. ПТЭЭП
7. МНОГОЭТАЖНЫЕ ЗДАНИЯ (В ТОМ ЧИСЛЕ ДОМА) — 1 раз в год по причине наличия лифтов. ПТЭЭП
8. ХИМЧИСТКИ — «Не допускается эксплуатировать производственное оборудование, не имеющее защитного заземления, при снятой крышке корпуса, закрывающей токонесущие части, а также после истечения срока очередного ежегодного испытания и проверки состояния защитного заземления. Замер сопротивления заземления и изоляции проводов производится периодически, не реже одного раза в год.» ПОТ РМ-013-2000 п4.1.18.

Как мегаомметром измерить сопротивление кабельных линий до 1 кВ

Мегаомметры используются для опредения сопротивления кабелей до и выше 1 кВ. Одножильные провода проверить при помощи такого прибора довольно легко – в сравнении с многожильными. Чем их больше, тем более масштабной будет исследование. Это обусловлено тем, что все линии надо проверять в отдельности от остальных.

При выборе контрольного напряжения следует основываться на эксплуатационном напряжении. Если кабель функционирует при 380 или же 220 В, тестовые показатели необходимо выставить на показатель 1000 В.

Когда необходимо проверить одножильный кабель, один щуп нужно прикрепить к жиле, оставшийся – на экран. В тех случаях, когда экран отсутствует, второй щуп стоит прикрепить к «земле». После этого следует подать напряжение от прибора.

Если в итоге будет получено не меньше чем 500 кОм, можно делать вывод о том, что линия исправна. В ситуациях, когда сопротивление оказывается меньшим, проводник нужно перестать использовать. Подобный результат тестирование говорит о том, что изоляция кабеля повреждена.

Если происходит проверка линии с несколькими жилами, их нужно исследовать отдельно друг от друга. Во время этого остальные кабели могут быть связаны между собой жгутом. В тех ситуациях, когда требуется проверка пробоя на «землю», к незадействованным жилам прикрепляется линия заземления. Когда берется броня или экран, они тоже должны быть подкреплены к этому пучку. В нем следует обеспечить высокую плотность соприкосновения кабелей.

Отдельно стоит разобраться исследовании сопротивления изоляционного слоя в розетках. Для этого предварительно из них нужно отключить приборы. Дополнительно нужно убрать питание посредством распределительного щитка.

Один щуп должен быть подсоединен на «землю», другой – на фазу. Напряжение на устройстве ставится на показатель в 1000 В. Далее проводится проверка. Если будет получен результат боле 500 кОм (0,5 мОм), то изоляция полностью исправна. Таким же образом нужно в итоге проверить все фазы.

Проверка сопротивления изоляции кабеля мегаомметром

Вот и отпуску конец. Сегодня рассмотрим тему взаимоотношения силового электрического кабеля и мегаомметра. Здесь будет присутствовать два вопроса: прозвонка и проверка сопротивления изоляции. В зависимости от вида мегаомметра (стрелочный или цифровой) будет отличаться и порядок действий.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция — пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление — это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

• старение изоляции в течении времени
• увеличенная влажность
• механические повреждения
• воздействие агрессивной среды

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

• испытываются мегаомметром на 2500В на протяжении 1 минуты
• значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
• для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Обращайтесь к профессионалам!

Компания «Ориентир» предлагает свои услуги по проведению различных электротехнических измерений с выдачей протоколов замеров сопротивления изоляции, заземления, петли «фаза-ноль» и технического отчета соответствующего образца. У нас есть лицензия на проведение работ такого рода и передвижная электроизмерительная лаборатория, зарегистрированная в Ростехнадзоре. Мы выполняем весь спектр работ по проверке технического состояния электрических сетей и оборудования на объектах любого масштаба и назначения!

Помните! Содержание электросетей, токоприемников и электрораспределительных устройств в исправном состоянии – это залог пожарной безопасности объекта и его эффективной эксплуатации!

Для достижения этого мы предложим самое экономически выгодное и технически грамотное решение. После завершения измерений специалисты компании «Ориентир» предоставляют акт о выполненных работах и полный пакет документов: протоколы электроизмерений и визуального осмотра, технический отчет, карту нагрузок, ведомость дефектов и заключение.

Высокий уровень обслуживания и оптимальные цены гарантируем!

Заказать:

Периодичность электроизмерений и нормы испытаний электрооборудования

Наименование работ	Единица измерения	Цена
Помещение до 100 м. кв.	кол-во автоматов в щите до 20	8 000 руб.
Помещение от 100 до 200 м. кв.	кол-во автоматов в щите до 50	14 000 руб.
Помещение от 200 м. кв. до 500 м. кв.		80 р/м. руб.
Помещение от 500 м. кв. до 1000 м. кв		70 руб./м. кв.
Помещение от 1000 м. кв. до 2000 м. кв.		60 руб./м. кв.
Помещение свыше 2000 м. кв		40 руб./м. кв.
Составление однолинейной схемы	шт.	От 2 000 руб.
Проверка сопротивления заземляющего контура с выдачей технического отчета		от 8 000,00 руб.

Периодичность электроизмерений и нормы испытания электрооборудования отличаются в зависимости от многих факторов. С основными положениями, касающимися данного вопроса, можно ознакомиться в нормирующих документах ПУЭ и ПТЭЭП.

В главе 3.6 ПТЭЭП указывается, что периодичность проведения электроизмерений должна определяться руководителем потребителей. Тот, в свою очередь, основывается на приложении 3 и правилах, указанных в заводской инструкции электроустановок

Также во внимание берутся условия эксплуатации и состояние электросети. Нормы испытаний электрооборудования отличаются практически для каждого вида устройств

Изменяться они могут только на основании решений технического руководителя потребителя.

Необходимость проведения замеров

Пониженное сопротивление может привести к пожару и электротравмам обслуживающего персонала. Именно поэтому и требуется периодический контроль, чтобы своевременно предупредить возникновение аварийных ситуаций.

Проведение регулярных замеров сопротивления изоляции электропроводки, позволяет установить степень износа защитного покрытия проводов, предотвратить потери тока в электрической сети. Кроме того, обеспечиваются безопасные условия труда для специалистов-электриков, устойчивая и надежная работа оборудования. С течением времени в процессе эксплуатации качество изоляции проводов постепенно снижается и в конце концов она становится непригодной для дальнейшего использования. Основная причина заключается в том, что в изоляционных оболочках кабелей и проводов используются различные типы диэлектриков, отличающихся составом, характеристиками и возможностью работы в том или ином режиме эксплуатации.

Если кабельно-проводниковая продукция используется неправильно, подвергается незапланированным нагрузкам, в таких случаях наступает интенсивное снижение изоляционных свойств. В результате, нормативные сроки службы также сокращаются. Даже при правильном выборе эксплуатационного режима изоляция все равно постепенно изнашивается в течение определенного периода времени.

Факторы, влияющие на состояние изоляции:

• Рабочие режимы, определяемые токовой нагрузкой на сеть и проводники.
• Значение напряжений приемников электроэнергии.
• Всевозможные механические повреждения.
• Работа симметричной системы напряжения.
• Негативное воздействие окружающей среды – перепады температур, влажность и другие.

Снижение сопротивления изоляции до отметки 0,5 Мом и менее, вызывает утечку тока в электрической сети. В свою очередь, это приводит к нагреву проводников, последующему замыканию и возгоранию. Для того чтобы предотвратить возможные негативные последствия, необходимо регулярное проведение замеров сопротивления изоляции кабелей и проводов.

Во время проведения замеров помимо сопротивления учитывается степень внутренних и внешних повреждений, а также загрязнение и увлажненность, снижающие рабочие свойства изоляции. Поэтому измерения должны выполняться только специализированной организацией, имеющей квалифицированный персонал.
