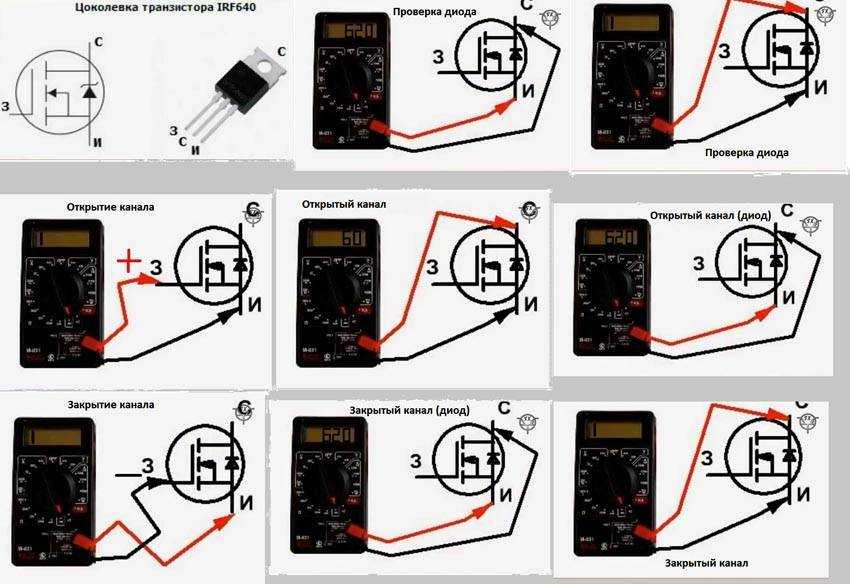

Как измерить мультиметром напряжение, ток, сопротивление, проверить диоды и транзисторы

Измерение сопротивлений диодов

Диоды — это нелинейный элемент, чьи характеристики находятся в прямой зависимости от напряжения, которое к нему прилагаются. Под воздействием напряжений и рабочих токов, параметры диодов могут существенно изменяться. Кроме этого, значения их сопротивления могут разниться при их измерении разными мультиметрами. Это происходит из-за возникновения на щупах вспомогательного напряжения, неодинакового для разных тестеров.

По этой причине необходимо знать технические данные мультиметра, которым проводятся замеры. Только после этого станет возможным составить вольт-амперную характеристику диода. Но часто бывает, что в сопроводительных документах на тестер, величины, характеризующие вспомогательное напряжение на щупах, не указываются. Поэтому требуется проведение тестового замера.

Для этого берется конденсатор со средним показателем емкости, заряженный вспомогательным напряжением. На мультиметре регулятор ставится в положение замера сопротивления. Красный щуп прикладывается к плюсовому выводу конденсатора, черный — к минусу. Итогом замеров, после того, как показания на дисплее стабилизируются, будут данные R, затем вставляемые в формулу:

Подставляя значение сопротивления на место «R», находится сила тока «I». Далее, наблюдая вольт-амперную характеристику, анализируется совпадение полученной точки с положением пересечения I и U. В случае незначительных отклонений вывод может быть только один — диод находится в рабочем состоянии. Даже если отклонения сравнительно большие, но, при этом, диод «открывается» и «закрывается», его можно использовать, но только в цепях, где допускается невысокое значение точности.

Как правильно измерить сопротивление мультиметром

Прежде всего, вы должны понимать, какова величина сопротивления должна быть у исправной детали (если измерение производится с целью проверки). В противном случае, вы получите значение, без возможности им воспользоваться. Поэтому перед проверкой прочитайте справочники.

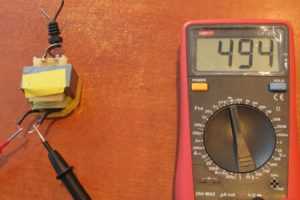

У каждой обмотки двигателя или трансформатора имеется фиксированное сопротивление. Сверив результаты измерения с эталонным значением, вы получите первичную информацию об исправности изделия.

Если вы самостоятельно собираете электрическую цепь – например, с использованием резистора в качестве ограничителя тока в светодиодном светильнике, вам понадобятся точные значения сопротивления. Маркировки на корпусе может не быть, и определить величину можно только прибором.

Устанавливаете переключатель режимов работы на измерение сопротивления;
Выберите минимальный диапазон 200 Ом (на большинстве приборов);
Замкните измерительные провода между собой. Значение на дисплее не должно превышать 0,5-0,7 Ом. Если сопротивление выше – пора менять провода;
Плотно прижмите щупы измерительных проводов к выводам измеряемой детали. Лучше сделать это при помощи зажимов типа «крокодил»;

Если прибор показывает 1 в левой стороне шкалы – значит в этом диапазоне, измерения проводить невозможно. Переведите переключатель режимов в следующее положение, до появления внятного результата.

Обратите внимание
При диапазоне измерений от 20 кОм и выше – не касайтесь руками выводов измеряемой детали. Наше тело, в зависимости от влажности кожи имеет собственное сопротивление

Его величина измеряется десятками и сотнями кОм, и может повлиять на точность измерения. Тоже самое касается и окружающих предметов. Никакие проводящие материалы не должны касаться детали. Поверхность, на которой производятся замеры – должна быть сухой.

Выводы или контактные площадки измеряемого предмета должны быть чистыми, не содержать краску или пленку окислов. Полезно перед измерением зачистить провода или контакты. Проверьте чистоту и отсутствие загрязнений измерительных щупов.

Пленка окислов имеет очень высокое сопротивление. Вы можете получить не только большую погрешность, но и полное отсутствие контакта.

Советы пользователям

Нижеприведенные советы будут полезны как для неопытных пользователей мультиметра, так и для тех, кто давно с ним знаком:

При измерении сопротивления резисторов нельзя касаться выводов детали руками. Это относится и к металлическим частям щупов прибора. Если не выполнить это условие, показания прибора не будут соответствовать действительности. Будет произведён замер параллельного соединения резистора и участка тела человека, который обладает своим собственным сопротивлением. Показания прибора окажутся заниженными.
При необходимости проверить сопротивление элемента, впаянного в схему, необходимо предварительно обесточить схему.

Элемент необходимо выпаять из схемы и только после этого производить необходимые измерения. В противном случае замеряется сопротивление не конкретного элемента, а параллельное соединение его самого и участка схемы, в котором он установлен.

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к силе тока, которая по нему протекает. Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Соответственно, при пропускании заранее измеренного тока с известным напряжением через проводник, можно вычислить его сопротивление. По сути, омметр (прибор, которым измеряют сопротивление) представляет собой источник тока и амперметр, шкала которого проградуирована в Омах.

Порядок работы с мультиметром при замере сопротивлений

После изучения инструкции и подготовки мультиметра к работе, можно приступать к непосредственному проведению измерений. Все действия в целом выполняются одинаково, независимо от измеряемого объекта.

Черный измерительный провод нужно вставить в гнездо СОМ, а конец проводника красного цвета – в гнездо VΩmA. Далее путем поворота переключателя диапазонов мультиметр необходимо включить.

Перед замерами небольших параметров сопротивления переключатель нужно установить в секторе «Ω». Его окончательное положение фиксируется напротив цифры «200». Таким образом, возможность измерений будет находиться в диапазоне от 0,1 до 200 Ом. Далее измерительную цепь нужно проверить на наличие замыканий. Для этого щупы касаются друг друга, а на экране появляются цифры от 0,3 до 0,7, показывающие величину сопротивления в измерительных проводах. Данное значение следует проверять при каждом включении мультиметра. Если провода разомкнуты, то на левом крае дисплея высветится цифра 1.

При выполнении замера нужно одновременно коснуться контактов на участке. В случае исправного состояния потребителя или самой цепи показания прибора будут отличаться, поскольку у всех элементов разное сопротивление. Если проверяется целостность предохранителя, шнура или провода, сопротивление находится в диапазоне низких значений, примерно 0,7-1,5 Ом. Подключение к потребителям тока дает результат уже в пределах 150-200 Ом. Становится заметной зависимость мощности от сопротивления: чем выше мощность потребителя, тем ниже его сопротивление.

Когда показания мультиметра остаются неизменными, диапазон измерений необходимо переключить на цифру 2000, что дает возможность делать замеры в промежутке от 0 до 2000 Ом. При отсутствии результата нужно переключиться на следующее значение и вновь провести измерение. Следует помнить о высокой чувствительности мультиметра в положении «2000к». В случае одновременного касания руками щупов, устройство покажет сопротивление человеческого тела и полученные данные будут искаженными.

Толковая статья, все подробно расписано. У меня, кстати, точно такой же, как на картинке мультиметр. Я только начинаю им пользоваться, поэтому пошаговая инструкция была как нельзя кстати

Славон

А откуда я знаю, какую чувствительность нужно выставлять изначально? Я что, должен знать сопротивление, чтобы его померить?

Ярослав

Славон, посмотри на номинал измеряемого элемента и выставь чувствительность основываясь на нем, если это невозможно или ты хочешь измерить суммарное сопротивление нескольких деталей или платы в целом — ставь сначала максимальное, измеряй — если не получаешь результат — изменяй на ступень ниже, потом еще и еще. В конце концов ты получишь свои значения

Virtual Private Servers

Поэтому следует заменять разряженную батарею новой, если вы хотите, чтобы мультиметр показывал корректные значения измеряемых параметров.

Оставить комментарий Отменить ответ

Выбираем инструмент для снятия изоляции с проводов, как не ошибиться. Видео

Виды детекторов скрытой проводки, для чего они применяются

Пояс электромонтажника — что это такое

Стоит ли покупать набор электрика НЭУ-М или лучше сначала посчитать?

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

https://youtube.com/watch?v=x9iF7Pwccls

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

Общие меры предосторожности

Как и с любыми другими электрическими приборами, при определении сопротивления мультиметром, существуют некоторые меры предосторожности. Соблюдение их позволяет защитить устройство от повреждений и повысить точность результатов

Несколько простых правил, которые следует помнить во время работ с мультиметром:

Тестировать только отсоединённые от цепи компоненты. На результаты тестирования включённых в схему элементы всегда будут оказывать влияние все остальные объекты цепи.
Убедиться, что тестируемая цепь выключена. Иногда бывают обстоятельства, когда замеры отсоединённых компонентов невозможны

В этом случае очень важно обесточить схему. Кроме того, что любой ток может сделать недействительными любые показания, довольно высокое напряжение способно привести к повреждениям мультиметров.
Обеспечить разрядку конденсаторам в цепи

Без этого условия измерения будут гарантированно искажены.
Помнить, что диоды в цепи вызывают разбег в показаниях при изменении направления замеров.
Учитывать, что утечки тока через пальцы в некоторых случаях способны исказить показания. При измерении больших сопротивлений этот эффект становится более заметным.

Большинство приборов способно удовлетворить самые разнообразные нужды домашнего мастера. Покупка даже недорогого мультиметра вряд ли разочарует непрофессионала при интенсивном использовании.

В радиолюбительской практике и работах любых мастеров настройки бытовых электроприборов огромное значение имеет мультиметр.

Этим прибором можно измерить все электротехнические параметры: напряжение, сопротивление, силу тока и другие.

Чтобы знать, как проверить сопротивление мультиметром, нужно изучить подготовку этого прибора и методы проверки.

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

Значки Ω, kΩ – x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений – 200000 Ом.
Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения – 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Измерение значения сопротивления резисторов

Резистором называется электронный компонент с фиксированным или изменяемым значением электрического сопротивления. Это простейший радиоэлемент, единственной функцией которого является сопротивление электрическому току. Потребность в проверке резистора может возникнуть, например, при ремонте автомобиля или бытовой техники. Зная его номинал, можно установить пригодность элемента для дальнейшего использования.

Основными неисправностями резистора бывают: нарушение контакта между корпусом резистора и выводами или выгорание токопроводящего слоя. В результате значения сопротивления могут выйти из параметров либо уйти в бесконечность (обрыв). Иногда подозрения в исправности резистора могут возникнуть по его внешнему виду – потемнение корпуса, но так бывает не всегда. Да и потемнение резистора ещё не говорит о неисправности, а сигнализирует о его, в какой-то момент времени, перегреве. В любом случае не помешает проверить резистор мультиметром.

Чтобы измерить сопротивление резистора, надо прикоснуться наконечниками щупов к противоположным выводам этого элемента, предварительно установив переключатель на нужный диапазон, и снять показания на экране. Чтобы дать заключение о его исправности, нужно сравнить эти показания с маркировкой на корпусе сопротивления. К сожалению, надписи на корпусе резистора сделаны не в явной форме и неспециалисту разобраться с ними самостоятельно не так просто, но здесь на помощь может прийти соответствующий справочник или интернет.

Величины сопротивлений резисторов регламентированы. Отличия от номинала (разброс) в процентном отношении зависит от класса точности и может составлять от 0.1% у высокоточных до 20%.

Маркировка зарубежных резисторов выполнена в виде цветных колец различной ширины, опоясывающих корпус. В интернете также можно найти таблицы, по которым её можно расшифровать либо воспользоваться калькулятором цветовой маркировки в режиме online.

Проверка сопротивления резистора неизвестного номинала

Если сопротивление резистора неизвестно, лучше поставить переключатель на верхний предел чувствительности, например, 2 МОм и, поворачивая рукоятку переключателя вправо, найти нужный диапазон. В принципе, при измерении сопротивления, порядок не так важен. Если поставить минимальную чувствительность, на экране появится единица, вращая рукоятку влево, также можно найти нужный диапазон.

И всё-таки правильнее поступать так, как сказано в первом случае. Ведь при измерении напряжения или тока порядок важен, и можно вывести прибор из строя, поступая, как сказано во втором способе. Лучше сразу привыкать к определённой, универсальной последовательности действий.

Следует быть аккуратным при измерениях, и не касаться руками неизолированных частей щупов, иначе, вместо резистора, можно измерить сопротивление собственного тела.

Измерение сопротивления мультиметром. Переменные резисторы

Переменный или подстроечный резистор имеет, по сравнению с обычным, ещё один подвижный контакт (бегунок). Распространённой неисправностью такого радиоэлемента, является плохой контакт, или отсутствие контакта бегунка с подложкой. Поэтому при проверке такого резистора, необходимо проверить не только сопротивление подложки, но и контакт бегунка с подложкой.

Сделать надо следующее:

Установить переключатель в сектор измерения сопротивления Ω, выбрать нужный диапазон в зависимости от номинала резистора.
Одним щупом встать на подложку с любой стороны, другим — на подвижный контакт. Если плавно перемещать бегунок, также плавно должны изменяться показания прибора.

Если значения сопротивления на дисплее не меняются, или изменяются скачкообразно, значит, резистор неисправен. Многим, наверное, знаком неприятный характерный треск при изменении громкости на старой видео или аудиоаппаратуре. Он как раз и указывает на плохой контакт бегунка и подложки. Конечно, на современных бытовых приборах и аппаратуре сейчас в основном применяется электронная регулировка, но можно встретить и механические регуляторы.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

https://youtube.com/watch?v=mL7XNOpDoRI

Принцип работы устройства

По закону Ома сопротивление вычисляется как напряжение на участке цепи, делённое на величину тока в этой цепи. Этот принцип действия используется в простейших магнитоэлектрических омметрах, которые способны измерять величины от сотен Ом до нескольких мегаом. Используются несколько способов измерения сопротивления:

Магнитоэлектрический. Применяется прямое измерение тока при известном напряжении.
Логометрический. Основан на сравнении сил двух токов, один из которых протекает через измеряемый резистор. Если силы различны, логометр показывает их отличие, которое пропорционально значению сопротивления.
Аналоговый электронный. Преобразует значение сопротивления в пропорциональное напряжение с помощью операционного усилителя.
Цифровой электронный. Измеряемый резистор устанавливается в одно из плеч моста и происходит автоматический подбор величины цифровым методом.
Четырехпроводное подключение для измерения малых сопротивлений. Используется для исключения влияния резистивности проводов на эксперимент.

Измерение сопротивления нелинейных элементов

Напряжение на щупах разных моделей мультиметров в режиме «Ω» отличается, потому и сопротивление они покажут разное. Из-за этого диоды проверяют так:

В режиме «Ω» касаются щупами конденсатора средней емкости, пока он полностью не зарядится (на дисплее засветится «1»).
Переключают мультиметр в режим измерения постоянного напряжения (сектор DCV (-) или V-) и определяют напряжение на выводах конденсатора. Оно будет равно напряжению, подаваемому на щупы в режиме «Ω».
По формуле I = U / R рассчитывают ток, протекающий через диод.

Проверяют, лежит ли точка с координатами U и I на графике вольт-амперной характеристики диода. Если она оказалась в стороне сверхдопустимых отклонений, но диод открывается и закрывается, его допускается применять в схемах с низкими требованиями к точности.

Измерение сопротивления мультиметром — простейшая операция, но и в ней есть свои тонкости. Придерживаясь изложенных выше советов, пользователь сможет провести измерения безопасно и с точным результатом.

Как проверить конденсатор мультиметром

Промышленность выпускает несколько видов проверочного оборудования для измерения электрических параметров. Цифровые более удобны для измерений и дают точные показания. Стрелочные предпочитают за визуальное движение стрелки.

Если кондер с виду абсолютно цел, проверить его без приборов невозможно. Осуществлять проверку лучше с выпаиванием из схемы. Так показатели считываются точнее. Простые детали редко выходят из строя. Зачастую механически повреждаются диэлектрики. Основная характеристика при проверке — пропуск только переменного тока. Постоянный проходит исключительно в самом начале в течение короткого промежутка времени. Сопротивление детали зависит от существующей емкости.

Предпосылка проверки полярного электролитического конденсатора мультиметром на работоспособность — емкость более 0,25 мкФ. Пошаговая инструкция проверки:

Разряжают элемент. Для этого металлическим предметом закорачиваются его ножки. Замыкание характеризуется появлением искры и звука.
Переключатель мультиметра ставится на значение сопротивления.
Прикасаются щупами к ножкам конденсатора с учетом полярности. Красным к плюсовой ножке, черным тыкаем в минусовую. Это необходимо только при работе с полярным устройством.

Конденсатор начинает заряжаться при подключении щупов. Сопротивление растет до максимума. Если при щупов мультиметр запищит при нулевом значении, значит произошло короткое замыкание. Если сразу на циферблате высвечивается значение 1, то в элементе внутренний обрыв. Такие кондеры считаются неисправными — замыкание и обрыв внутри элемента неустранимы.

Если значение 1 появилось спустя некоторое время, элемент считается исправным.

Проверить неполярный конденсатор еще проще. На мультиметре выставляем измерение на мегаомы. После касания щупами смотрим на показания. Если они окажутся менее 2Мом — деталь неисправна. Более — исправна. Полярность соблюдать ни к чему.

Электролитический

Как следует из названия, электролитические кондеры в алюминиевом корпусе наполнены электролитом между обкладками. Габариты самые разные — от миллиметров до десятков дециметров. Технические характеристики могут превышать таковые у неполярных на 3 порядка и достигать больших величин — единиц mF.

В электролитических моделях появляется дополнительный дефект, связанный с ЭПС (эквивалентным последовательным сопротивлением). Этот показатель еще обозначают аббревиатурой ESR. Такие конденсаторы в схемах с высокими частотами отфильтровывают несущий сигнал от паразитных. Но возможно подавление ЭМП, сильно снижая уровень и играя роль резистора. Это ведет к перегреву конструкции детали.

Из чего складывается ESR:

сопротивление обкладок, выводов, узлов соединения;
неоднородность диэлектриков, влага, паразитные примеси;
сопротивление электролита за счет изменения химических параметров при нагреве, хранении, высыхании.

В сложных схемах показатель ЭПС особенно важен, но измеряется только специальными приборами. Некоторые мастера самостоятельно их изготавливают и используют в связке с обычными мультиметрами.

Керамический

Сначала осматриваем устройство визуально. Особенно внимательно, если в схеме использованы детали, бывшие в употреблении. Но и новые керамические материалы могут быть бракованными. Сразу заметны кондеры с пробоем — потемневшие, вздутые, прогоревшие, с растресканным корпусом. Такие электродетали однозначно выбраковываются даже без инструментальной проверки — ясно, что они неработоспособны или не выдают назначенных параметров. Лучше озаботиться поиском причин пробоев. Даже новые экземпляры с трещиной в корпусе являются «миной замедленного действия».

Пленочный

Пленочные устройства применяются в цепях постоянного тока, фильтрах, стандартных резонансных схемах. Основные неисправности устройств с малой мощностью:

снижение рабочих показателей в результате иссыхания;
увеличение параметров тока утечки;
повышение активных потерь внутри цепи;
замыкание на обкладках;
потеря контакта;
обрыв проводника.

Измерить емкость конденсатора возможно в режиме тестирования. Стрелочные модели реагируют отклонением стрелки со скачком и возвратом к нулю. При небольшом отклонении стрелки диагностируют утечку тока при малой емкости.

Малая эффективность с низким уровнем мощности при большом токе утечки мешает широкому применению данных конденсаторов и не позволяет его потенциалу полностью раскрыться. Поэтому использование этого вида кондеров нецелесообразно.
