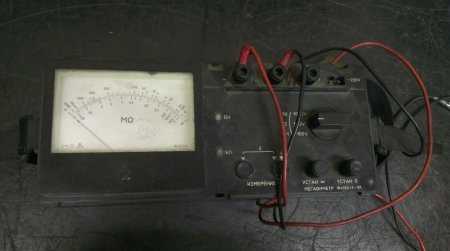

Мегаомметр

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат. Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

• подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
• вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
• замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

• на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
• Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
• После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

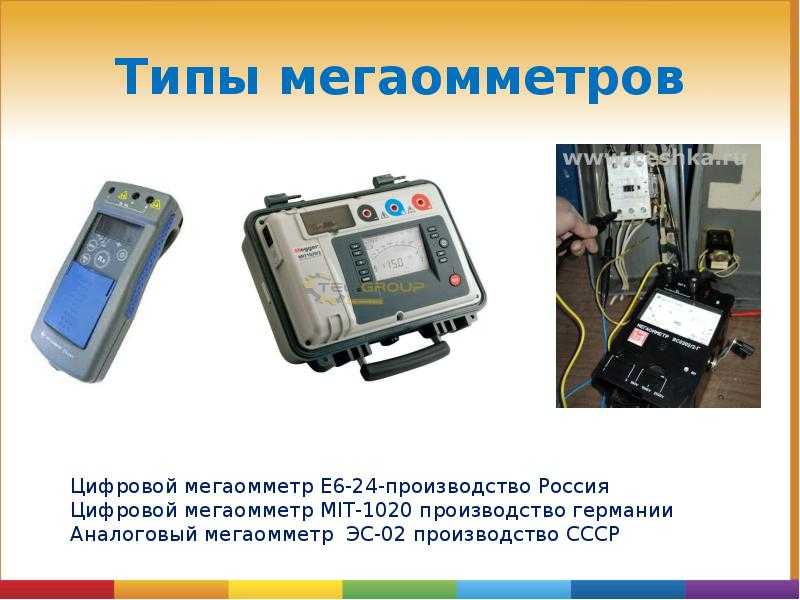

Обзор моделей мегаомметров и их производителей

Современный рынок измерительной техники предлагает широкий выбор аппаратов от разных торговых марок. Через интернет магазины можно приобрести аналоговые и цифровые мегаомметры в электродинамическом и электронном исполнении. Разные модели предназначенные для производства измерений в различных диапазонах отличаются не только рабочими параметрами, но и габаритами и ценовыми значениями. Охватить в одной публикации все модели и их производителей невозможно, поэтому для ориентации в разнообразии изделий и ценах на них, в качестве примера приводится продукция отечественного и зарубежного производства:

Страна	Название прибора	Модель	Цена, руб.
Россия	ПрофКип ЭС202/1г	Электродинамический	8 000
Беларусь	Е6-26	Электронный цифровой	71 000
Украина	ЭС0210/3	Электродинамический	14 000
Польша	Sonel MIC-2505	Электронный цифровой	60 000
Китай	Uni-T UT-513	Электронный цифровой	16 000

Приведенные значения стоимости являются усредненными и не могут стать основанием для оформления заказов и составления смет для закупок. При выборе измерительного устройства нельзя ориентироваться только на его стоимость или компактные размеры. Необходимо учитывать качество (название бренда, наличие сертификата соответствия, гарантийные обязательства) и технические параметры.

Цифровой электронный мегаомметр с диапазоном от 500 до 5000 Вольт

Например, мегаомметр MY-40 от японской компании YOKOGAWA способен работать в 4-х диапазонах: 125, 250, 500 и 1000 В; с его помощью можно замерять сопротивление обычных проводников и мощных кабелей; он автоматически производит разрядку после окончания измерений. При этом его стоимость составляет около 32 тыс. рублей.

Некоторые приборы работают в диапазоне напряжений от 500 до 10000 Вольт и обладают функцией автоматического выбора пределов измерений, например, Standard Electric 6212 IN. Его стоимость составляет примерно 55 тыс. рублей.

Работа с электронным мегаомметром

Как часто проводится проверка изоляции кабеля мегаометром?

1. Первый замер делается на заводе изготовителе
2. Перед монтажом на объекте
3. После монтажа перед подачей напряжения
4. В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

• некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
• перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
• измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
• когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
• если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
• если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
• при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

В электрических цепях важнейшую роль играет сопротивление изоляции

Особенно это важно для высоковольтных установок. Напряжение промышленного тока 230/400В (220/380В по устаревшим стандартам) можно без сомнений считать высоким с точки зрения безопасности

Поэтому проверка сопротивления изоляции электроустановок всегда выполняется:

Поэтому проверка сопротивления изоляции электроустановок всегда выполняется:

• при вводе электроустановки в эксплуатацию;
• после окончания ремонтных работ;
• периодически, для профилактики.

Для таких испытаний используется специальный прибор — мегаомметр. Из его названия следует, что он измеряет сопротивление в миллионах Ом. Поэтому работа с мегаомметром проводится с использованием высокого напряжения. Иначе нельзя получить электрического поля, близкого к реальным условиям, и слабый ток утечки невозможно измерить существующими приборами.

Необходимо знать, как пользоваться мегаомметром, этот прибор требует группу допуска 3 и выше по электробезопасности. На выходных клеммах прибора в момент измерений присутствует высокое напряжение порядка 500-2500В. При измерении сопротивления изоляции мегаомметром кабельных и других линий, или когда измеряется коэффициент абсорбции, в проводнике накапливается существенный заряд, так как емкость длинных проводников может достигать нескольких мФ.

Изолирующий материал имеет диэлектрическую проницаемость, которая увеличивает емкость

Неосторожное прикосновение к такому проводнику ПОСЛЕ проверки изоляции может быть смертельно опасным! Так как не все, даже электрики, являются любителями и знатоками физики, то буквальное знание инструкций по работе с мегаомметром является обязательным и проверяется независимо от образования и квалификации у всех работников, получающих допуск на право проводить измерения

Правила определяют, как измерить сопротивление изоляции в каждом конкретном случае. Измерение сопротивления изоляции мегаомметром — это действие, для которого он и предназначен. Например, измерение сопротивления изоляции электродвигателя или коэффициента абсорбции. С другой стороны, измерение сопротивления обмоток постоянному току предпочтительно проводить другим прибором (омметром, а лучше мостом постоянного тока), хотя мегаомметр может работать в диапазоне низких сопротивлений, результаты будут грубыми. Можно лишь прозвонить проводник мегаомметром — в этом случае он покажет нулевое сопротивление или очень близкое к нему.

Правила безопасности при работе с мегаомметром

При испытаниях электрооборудования к работе с мегаомметром должен допускаться электротехнический персонал, у которого группа электробезопасности не ниже третьей. Даже если измерения производятся в быту, тем, кто намерен использовать мегаомметр следует ознакомиться с основными требованиями ТБ:

• При тестировании следует использовать диэлектрические перчатки, к сожалению, данное требование часто игнорируется, что приводит к частым травмам.
• Перед проведением испытаний, необходимо убрать посторонних лиц с тестируемого объекта, а также вывесить соответствующие предупреждающие плакаты.
• При подключении щупов необходимо касаться их изолированных участков (рукоятей).
• После каждого из измерений, следует не забывать подключать переносное заземление, прежде чем отключать контрольные кабели.
• Измерения должны проводиться только при сухой изоляции, если ее влажность превышает допустимые пределы, испытания переносятся.

При вводе кабеля в эксплуатацию, во время и после ремонтных работ, при проблемах с проводкой — во всех этих случаях требуется проверить состояние изоляции кабеля. Обычный мультиметр может только показать наличие проблемы. А конкретный ее масштаб выяснить можно только при помощи специального прибора — мультиметра. Относится этот прибор к разряду профессиональных, но современные устройства могут иметь несколько функций (измерение других параметров электросетей). Так что некоторые владельцы домов, дач, гаражей предпочитают иметь свой. Как проводить измерения, как пользоваться мегаомметром и поговорим дальше.

Значение сопротивления изоляции для электродвигателя

Для измерения сопротивления обмотки электродвигателя с заземлением (Е) используется тестер изоляции.

• для номинального напряжения ниже 1 кВ измерение проводится мегомметром на 500 В постоянного тока;
• для номинального напряжения выше 1 кВ измерение проводится мегомметром на 1000 В постоянного тока;
• в соответствии с IEEE 43, статья 9.3, следует применять следующую формулу: минимальное значение сопротивления изоляции (для вращающейся машины) = (Номинальное напряжение (В) / 1000) +1.

Значение сопротивления изоляции для электродвигателя

В соответствии со стандартом IEEE 43 1974, 2000

Значение сопротивления изоляции в МОм
Сопротивление изоляции (минимальное) = кВ + 1	Для большинства обмоток, выполненных приблизительно до 1070 года, всех обмоток возбуждения и других обмоток, не описываемых ниже.
Сопротивление изоляции (минимальное) = 100 МОм	Для большинства роторов постоянного тока и обмоток переменного тока, изготовленных после приблизительно 1070 года (шаблонные катушки).
Сопротивление изоляции (минимальное) = 5 МОм	Для большинства машин с нешаблонными катушками статора и шаблонных катушек номиналом ниже 1 кВ.

Пример 1: Для трехфазного электродвигателя 11 кВ

значение сопротивления изоляции = 11 + 1 = 12 МОм, но в соответствии с IEEE43 должно быть 100 МОм.

Пример 2: Для трехфазного электродвигателя 415 В

• значение сопротивления изоляции = 0,415 + 1 = 1,41 МОм, но в соответствии с IEEE43 должно быть 5 МОм;
• в соответствии с IS 732 минимальное значение сопротивления изоляции для электродвигателя = (20 х Напряжение (р-р)) / (1000 + 2 х кВт).

Значение сопротивления изоляции погружного электродвигателя

Значение сопротивления изоляции погружного электродвигателя
Электродвигатель вне скважины (без кабеля)	Значение сопротивления изоляции
Новый электродвигатель	20 МОм
Подержанный электродвигатель, который можно установить повторно	10 МОм
Электродвигатель, установленный в скважину (с кабелем)
Новый электродвигатель	2 МОм
Подержанный электродвигатель, который можно установить повторно	0,5 МОм

Проверка сопротивления изоляции кабеля мегаомметром

Вот и отпуску конец. Сегодня рассмотрим тему взаимоотношения силового электрического кабеля и мегаомметра. Здесь будет присутствовать два вопроса: прозвонка и проверка сопротивления изоляции. В зависимости от вида мегаомметра (стрелочный или цифровой) будет отличаться и порядок действий.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция — пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление — это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

• старение изоляции в течении времени
• увеличенная влажность
• механические повреждения
• воздействие агрессивной среды

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

• испытываются мегаомметром на 2500В на протяжении 1 минуты
• значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
• для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

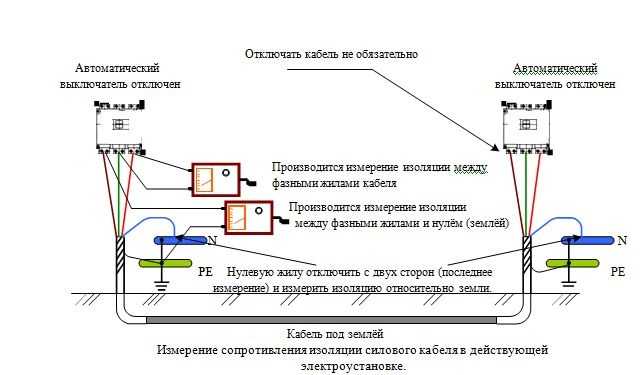

Измерение сопротивления изоляции кабеля мегаомметром

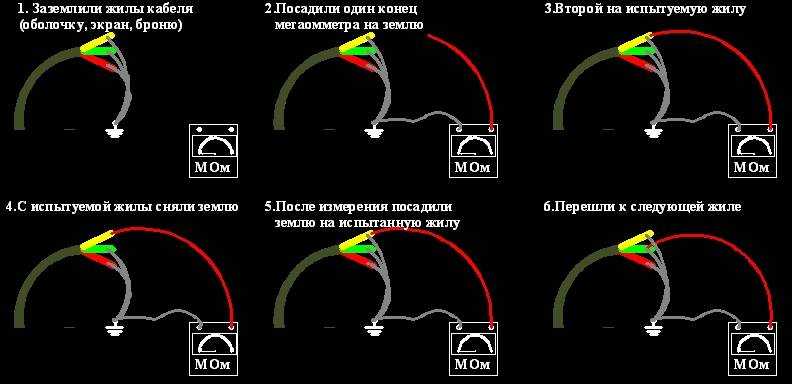

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Порядок проведения измерений

Измерения мегаомметром проводятся в несколько этапов. На рисунке ниже представлена схема подключения устройства в трехфазной цепи.

Сначала необходимо измерить сопротивление изоляции соединительных проводников, полученный результат должен соответствовать верхнему пределу измерительного устройства.

Далее следует установить предел измерений в соответствии со следующими рекомендациями:

• установка наибольшего из возможных значений в случаях неизвестных параметров сопротивления изоляции;
• устанавливать предел измерений следует с учетом того, что наибольшая точность полученных результатов достигается за счет отсчета показаний в пределах рабочей шкалы устройства.

При испытаниях электрики обязательно следует убедиться в отсутствии напряжения на проверяемом участке электрической цепи.

Когда все предварительные работы и проверки выполнены, необходимо закоротить или отключить от цепи все элементы и устройства с пониженными значениями сопротивления изоляции и с пониженным напряжением, к примеру, полупроводники, конденсаторы и другие.

Цепь на время проведения электроизмерительных работ необходимо заземлить.

Теперь можно подключить устройство к исследуемой цепи. Испытания проводятся путем вращения ручки генератора мегаомметра с постоянной скоростью в 120 оборотов в минуту. Измерения длятся в течение 60 секунд, после чего можно записать результаты.

При проведении электроизмерительных работ на приборах и системах с большой ёмкостью, фиксировать показания мегаомметра необходимо после того, как стрелка полностью успокоится.

В целях безопасности, после проведения испытаний, перед отсоединением мегаомметра от электрической цепи, необходимо снять остаточный электрический заряд с устройства путем его кратковременного заземления. На рисунке ниже представлена схема подключения цифрового измерителя для проверки изоляции проводки.

При проведении электроизмерений следует учитывать, что результаты исследования могут быть искажены из-за различных внешних факторов, к примеру, из-за увлажнения изолированных частей электросети или электрической установки, что приводит к возникновению токов утечки. В этом случае на изоляцию необходимо наложить токоотводящий проводник, присоединив его к зажиму «Э» мегаомметра.

Правила соединения мегаомметра с цепью через зажим «Э»:

• при проверке изоляции электрического кабеля, изолированного от земли, зажим соединяют с броней провода через проводник;
• при проверке сопротивления изоляции между обмоток зажим «Э» соединяют с корпусом электрической машины;
• при измерении на обмотках трансформатора, зажим «Э» подключают к устройству под юбкой выходного изолятора.

Важно помнить, что измерение сопротивления изоляции в осветительных и силовых системах должно проводиться при включенных выключателях, отключенных электрических приемниках, отключенных плавких вставок и вывернутых лампах. Ни в коем случае нельзя проводить испытания мегаомметром сетей, отдельные элементы которых располагаются в непосредственной близости от других электрических систем, находящихся под напряжением. Также запрещено проводить измерения на воздушных линиях электропередач при грозе

Также запрещено проводить измерения на воздушных линиях электропередач при грозе

Ни в коем случае нельзя проводить испытания мегаомметром сетей, отдельные элементы которых располагаются в непосредственной близости от других электрических систем, находящихся под напряжением. Также запрещено проводить измерения на воздушных линиях электропередач при грозе.

Как проверить мегаомметр на исправность

Осуществить проверку мегаомметра на исправность необходимо по следующему способу. К выводам устройства сделать подключение проводов и закоротить выходы. Потом подать энергию и проследить за результатами. Исправный прибор покажет ноль. Потом разъединить и попробовать заново. Во второй раз должна появиться бесконечность. Это показатель — воздушный промежуток.

Неисправности мегаомметра

Неисправности заключаются в отсутствии горения индикаторного табло измерительных результатов в момент включения омметра питания. Также они заключаются в нестабильности измерительных результатов. Причина этих явлений в перегорании предохранителя, неисправности кабеля сетевого питания, ненадежном заземлении и ненадежном контактировании с измерительным объектом.

Советуем изучить Ремонт паяльника

Неправильная эксплуатация прибора и заводской брак как неисправность

Ремонт мегаомметра

Ремонт заключается в замене предохранителя, устранении неисправности кабельного повреждения, восстановления надежного заземления и достижения надежного контакта для измерительного объекта. Стоит отметить, что техническое обслуживание является лучшей профилактикой для бесперебойной работы. Также оно нужно, чтобы поддержать эксплуатационную надежность и повысить эффективность омметра.

Обратите внимание! В случае обнаружения брака, следует сделать замену оборудования или обратиться в сервисный центр для оказания профессиональной помощи. Необходимость обращения к мастерам для ремонта оборудования. Необходимость обращения к мастерам для ремонта оборудования

Необходимость обращения к мастерам для ремонта оборудования

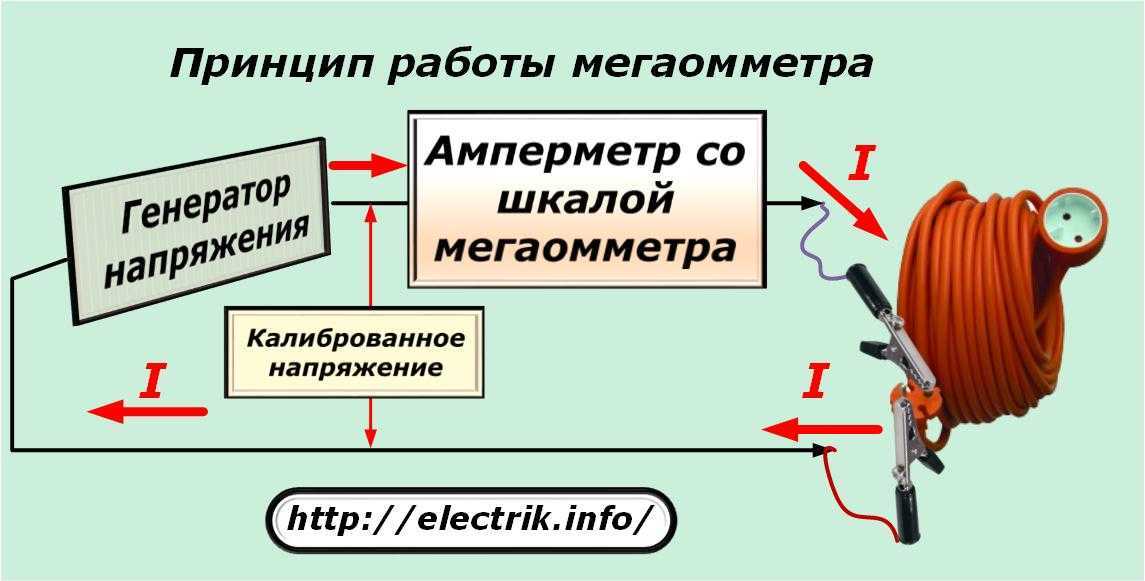

Устройство и принцип работы мегаомметра

На что обращать внимание при работах с мегаометром

Повышенное напряжение прибора

Выходной мощности генератора мегаомметра вполне достаточно для того, чтобы не только определить появление микротрещин в слое изоляции, но и получить серьезную электрическую травму. По этой причине правила безопасности разрешают пользоваться прибором только обученному и хорошо подготовленному персоналу, допущенному к работам в электроустановках под напряжением. А это минимум третья группа по ТБ. Повышенное напряжение прибора во время замера присутствует на испытуемой схеме, соединительных проводах и клеммах. Для защиты от него применяются специальные щупы, установленные на измерительные провода с усиленной поверхностью изоляции. На концах щупов предохранительными кольцами выделена запретная зона. К ней нельзя прикасаться открытыми частями тела. Иначе можно попасть под действие напряжения. Для манипуляций с измерительными щупами руками берутся за поверхность рабочей зоны. Во время измерений для подключения к схеме используют хорошо заизолированные зажимы типа «крокодил». Применять другие провода и щупы запрещено.

Во время проведения замера на всем испытуемом участке не должно быть людей. Особенно это актуально при замерах сопротивления изоляции длинномерных кабелей, протяженность которых может составить несколько километров.

Наведенное напряжение

Проходящая по проводам линий электропередач энергия обладает большим магнитным полем, которое, изменяясь по синусоидальному закону, наводит во всех металлических проводниках вторичную ЭДС и ток. Его величина на протяженных изделиях может достигать больших величин.

Этот фактор необходимо учитывать по двум причинам, связанным с:

2. безопасностью работающего персонала.

Первая причина заключается в том, что при сборке схемы для замера сопротивления изоляции через измерительный орган мегаомметра потечет ток неизвестной величины и направления, вызванный наводкой электрической энергии. Его значение добавится к показанию прибора от калиброванного напряжения генератора. В итоге две неизвестных величины тока суммируются произвольным образом и создают неразрешимую метрологическую задачу. Измерение сопротивлений электрических цепей, находящихся под любым напряжением, а не только под наведенным, поэтому вообще лишено смысла.

Вторая причина объясняется тем, что работы под наведенным напряжением могут привести к получению электрических травм и требуют строгого соблюдения правил безопасности.

Остаточный заряд

Когда генератор прибора выдает напряжение в измеряемую сеть, то между шиной электрооборудования или проводом линии и контуром земли создается разность потенциалов и образуется емкость, которая получает заряд. После разрыва цепи мегаомметра за счет отключения измерительного провода часть этого потенциала сохраняется: шина или провод обладают емкостным зарядом. Стоит только человеку прикоснуться к этому участку, как он получает электрическую травму от тока разряда через его тело. По этой причине необходимо принимать дополнительные меры безопасности и постоянно пользоваться переносным заземлением с изолированной рукояткой для безопасного снятия емкостного напряжения. Перед подключением мегаомметра к схеме, изоляция которой будет замеряться, всегда необходимо поверять отсутствие на ней напряжения или остаточного заряда. Делают это испытанным индикатором или поверенным вольтметром соответствующих номиналов. После выполнения каждого замера емкостной заряд снимается переносным заземлением с использованием изолирующей штанги и других дополнительных защитных средств.

Обычно мегаомметром необходимо выполнять много замеров. Например, чтобы сделать вывод о качестве изоляции контрольного десятижильного кабеля требуется проверить ее относительно земли и каждой жилы и между всеми жилами поочередно. При каждом замере необходимо пользоваться переносным заземлением. Для быстрой и безопасной работы один конец заземляющего проводника первоначально присоединяют к контуру заземления и оставляют в таком положении до полного завершения работ. Второй конец провода прикрепляют к изоляционной штанге и с ее помощью каждый раз накладывают заземление для снятия остаточного заряда.
