Как крепить din рейку к монтажной панели. что такое din рейка. о креплении автоматического выключателя

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант – использовать в качестве крайней клеммы заземляющую.

Модули

В случаях, когда вся конструкция успешно установлена и ничего из требуемого минимума не нужно, можно ее усовершенствовать дополнительными модулями. Они необязательны, однако будут весьма полезны тем, кто хочет потратить немного своего времени. Итак, в качестве таковых можно выделить:

Ограничитель. Необходим в тех случаях, когда движение автоматов не нужно и станет больше проблемой, чем полезной функцией. Возможна установка до тех пор, пока есть свободное место.
Розеточная группа. Потребуется только профессиональным строителям или тем, кто видит в этом смысл. Далеко не обязательное улучшение, однако достаточно полезно, если знать зачем использовать.
Вольтамперметр. Позволит в реальном времени мониторить потребляемую мощность. Полезно в случаях, когда нужно вести учет.

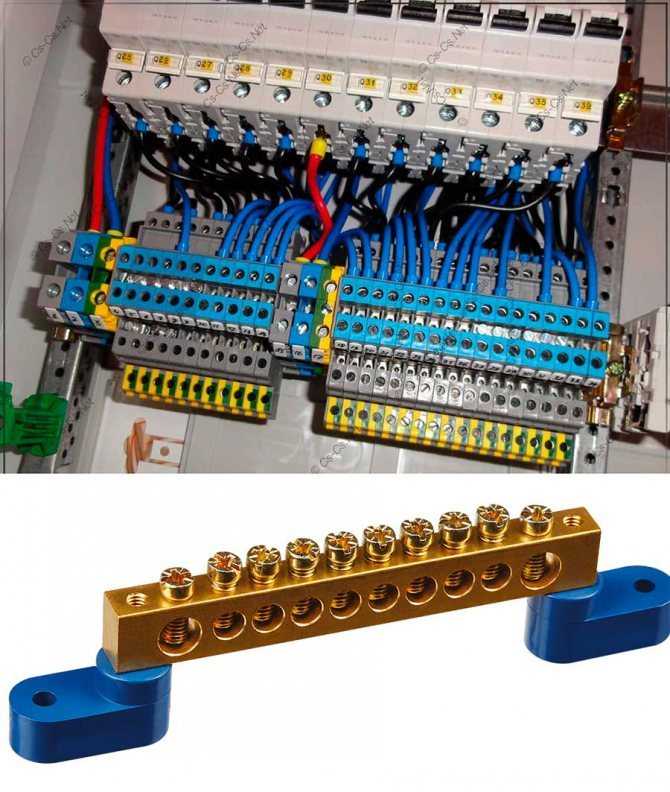

Распределительные блоки. Нужны для распределения питания

Особую важность обретают в трехфазном щите.
Счетчик. Благодаря ему можно отслеживать суммарное потребление щита

Единственной проблемой могут стать размеры, так как даже компактные зачастую большие.

Однако всегда нужно помнить, что отличительной чертой модулей выступает их универсальность. А потому если есть вероятность того, что установленное новшество не сможет в дальнейшем быть оперативно демонтировано, то рекомендуется воздержаться от его использования.

Знание о рейках не сложно доступное и неспецифическое — оно доступно каждому. Однако столь простая информация о типах и способах крепления позволит сэкономить время и деньги на ремонте или строительстве собственного дома.

Разновидности DIN-реек

Ввиду того, что для крепления модульной розетки зачастую используют дин рейки, рассмотрим их разновидности.

В зависимости от профиля различают несколько видов приспособления:

Кроме своей конфигурации дин рейки различаются по материалу изготовления:

1. Сталь со специальным покрытием. Является одним из основных видов материала. Дополнительный слой покрытия обеспечивает защиту изделия от негативного воздействия внешней среды и предотвращает коррозионное разрушение.
2. Медь.
3. Алюминий.

В зависимости от производителя приспособления могут иметь отверстия или насечки, позволяющие без труда их закрепить или разделить на отрезки необходимой длины.

Касательно размеров реек, следует заметить, что они стандартны:

• 35х7,5 мм – наиболее распространенный вариант ввиду того, что большинство электроприборов рассчитано для монтажа посредством реек с данными параметрами;
• 35х15 мм – используется в некоторых областях промышленности для монтажа и крепления профессиональных электротехнических установок;
• 15х5 мм – применяется для установки нестандартных навесных установок, задействованных в узких промышленных областях.

Как разместить приборы?

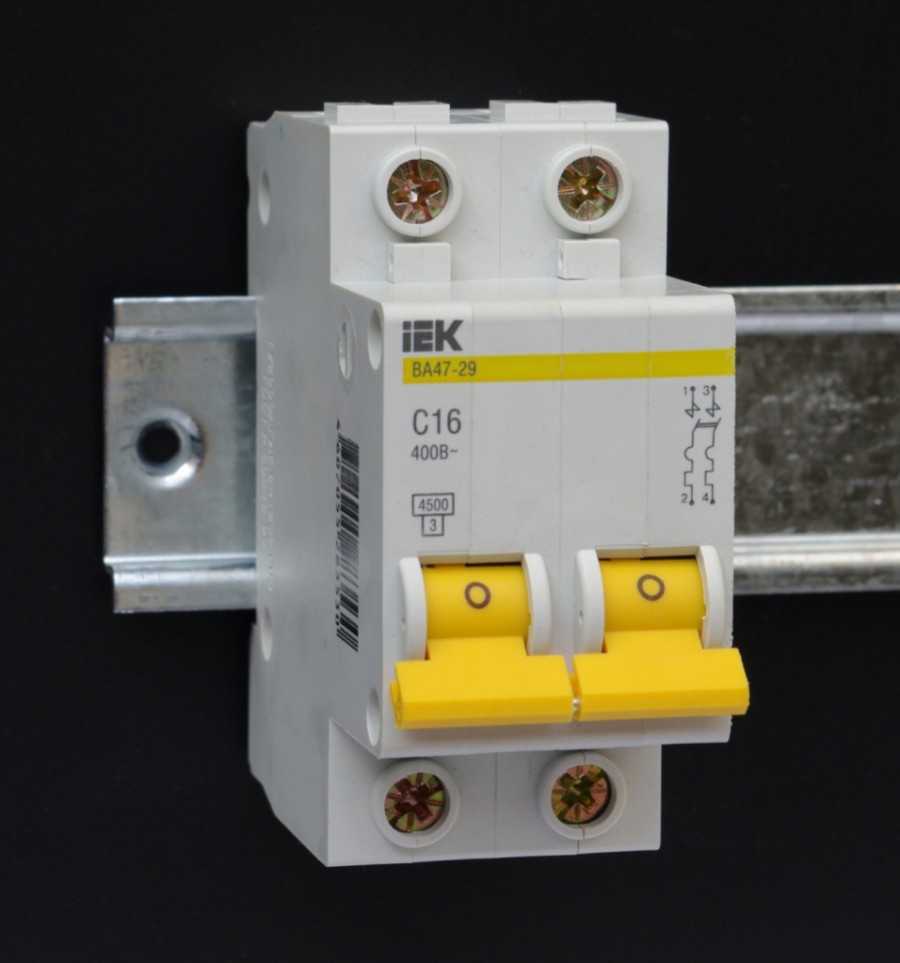

Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.

• Повесить прибор на верхний крепеж.
• Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
• Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
• Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).

• приобрести и установить специальные фиксаторы;
• немного разогнуть концы планки пассатижами.

Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.

Ошибки при выборе и монтаже

При выборе рейки по материалу и размерам часто не учитывается тип и вес приборов, подлежащих установки на ней.

Основной ошибкой при монтаже DIN-рейки можно назвать пренебрежение установкой заглушек. По причине вибраций аппаратура на дин-рейках может постепенно смещаться. Если заглушек нет в комплекте, можно закрепить прибор пассатижами — просто разогнуть губки рейки.

Также при установке часто не учитывается ширина закрепляемого прибора, что приводит к нехватке свободного пространства для закрепления других устройств.

Современное комплектное и распределительное оборудование отличается значительной компактностью. Щит с десятью автоматическими выключатели со счетчиком потребления электрической энергии, нулевой защитной и рабочей шинами занимает на стене участок площади не более одного квадратного метра, совершенно не портя при этом эстетическую составляющую интерьера.

Высокая компактность обеспечивается благодаря использованию модульной, то есть, унифицированной техники. Малогабаритные автоматы, устройства защитного отключения, реле, счетчики и пускатели, подобно деталям детского конструктора легко собираются в произвольном порядке.

Говоря о детском конструкторе, имеется ввиду, что унифицированная техника отличается не только компактностью, но и простотой монтажа. Сборка распределительного щита с модульными элементами не требует специального оборудования – достаточно иметь в своем арсенале несколько видов отверток. Основные затраты времени при монтаже связаны с маркировкой и соединением проводов, а не с установкой модулей.

Легкость установки стала возможно благодаря гениальном и простому изобретению немецкий инженеров – DIN-рейки.

Фото din рейки

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа “С” ширина и высота установлены в пределах 15 на 32, для вида “G” – 15 (верх), 9 (низ) на 32, а “Омега” имеет три вариации: 15*35, 7,5*35 и 5*15

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

Виды дин-реек

Что такое din рейка? Это надёжное крепление для модульного электрооборудования. Раньше, для того, чтобы закрепить автоматические выключатели и электросчетчики старого образца, мастерам приходилось проделывать большой объём работы – сверлить отверстия, нарезать на эти отверстия резьбу и так далее. Чтобы закрепить приборы, нужно было применять гайки, винты, шайбы, болты и прочие элементы для крепежа. Это было, мало того, что довольно неудобно, но ещё и небезопасно. К примеру, если выпал какой-то винт внутрь щитка, то могло возникнуть замыкание.

Сегодня, чтобы закрепить модульное электрооборудование нет необходимости пользоваться шайбами, винтами, гайками и прочим. Вместо этого используется крепление на din-рейку, которая представляет собой планку из металла. Рейки могут быть изготовлены из различного металла – стали, алюминия. Выглядят они, как сложный профиль из металла. Такой крепёжный элемент может быть перфорированным или же сплошным. Чтобы было легче разделять такие рейки, на некоторые из них наносятся насечки. Проще говоря, своим внешним видом эти крепежи очень напоминают железнодорожные рельсы, поэтому их нередко называют дин-рельсами.

Подразделяется на виды din рейка по размерам, форме, прочности, силе тока, весу.

Типы din-реек:

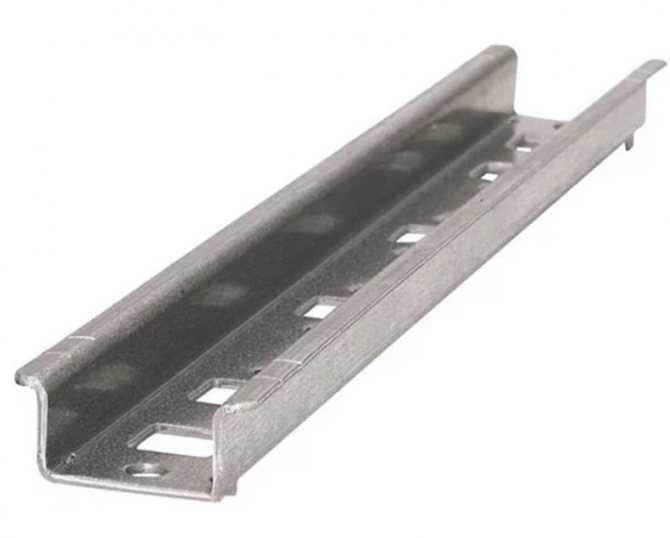

• Рейка Ω-типа. Её высота 7,5 миллиметров. Ширина – 35 миллиметров. В профиль рейки данного вида напоминают букву Ω, отсюда и название. Этот вид din-рейки самый распространённый. Используется такой крепёж для напольных и навесных щитков.
• Дин-рейка типа «С». Она отличается тем, что её края, если смотреть на неё в профиль, выгнуты внутрь, а не наружу, как у предыдущего типа.
• Din-рейка типа «G» аналогична предыдущей по своей форме. Производят крепление автомата на дин-рейку, который требует крепёжного элемента с подобными параметрами.

Кроме того, такие рейки могут друг от друга отличаться по цвету и длине. По стандарту длина рейки составляет два метра. Но в продаже, чаще всего, можно встретить рейки длиной в 200 миллиметров. Магазины продают их именно в таком виде, потому что для покупателей это удобно.

Самое главное – правильно подобрать рейку, которая подойдёт именно в вашем конкретном случае.

Как крепить din рейку к монтажной панели. Что такое DIN рейка. О креплении автоматического выключателя

В России электротехнический монтажный реечный профиль словом «дин» назвали электрики. Видимо, чтобы отличить его от других типов гнутых профилей, используемых на стройке. Как бы там ни было, на сегодня сочетание «дин-рейка», встречается даже в серьезной технической литературе.

На русском языке аббревиатура расшифровывается как Германский институт по стандартизации, который разработал стандарт на этот тип креплений.

Подробнее разобраться, что такое din в обозначении метрического крепежа, можно обратившись к ГОСТ Р МЭК 60715-2003. Этим документом немецкая разработка была введена в качестве официального стандарта.

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

Как установить?

Инструкция для установки din рейки проста:

• Кабель ВВГ-Пнг(A)-LSLTx

• В каких случаях нужен дизель-генератор: советы по выбору
• Щиты автоматики: использование

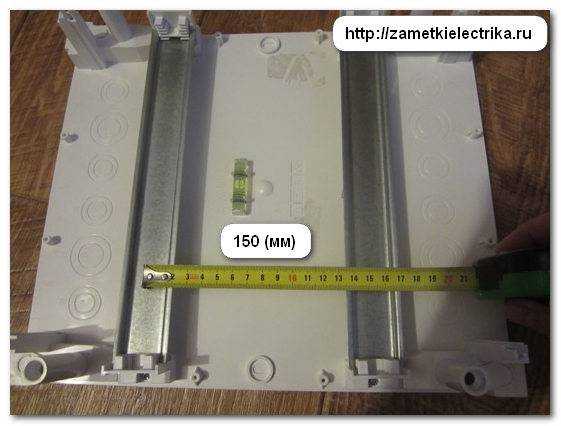

Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.

Разновидности DIN-реек

Ввиду того, что для крепления модульной розетки зачастую используют дин рейки, рассмотрим их разновидности.

В зависимости от профиля различают несколько видов приспособления:

1. Ω-тип (Омега) или ТН35. Свое название данный тип получил благодаря изогнутым наружу концам рейки. В сечении изделие напоминает букву Омега греческого алфавита. Иное название взято из-за унифицированного размера, ее ширина составляет 35 мм. Этот вид является модерновой и наиболее используемой разновидностью приспособления. В нашей стране она классифицируется как рейка для установки и крепления низковольтных приборов управления и распределения. Кроме того, есть вспомогательная модификация типа Омега с уменьшенной шириной и толщиной профиля. Она не предназначена для монтажа оборудования, но используется для крепления зажимов с тем, чтобы соединять провода монтируемых приборов.
2. G-тип. По внешнему виду изделие напоминает букву G латинского алфавита – от этого и получило свое название. Его концы загнуты во внутреннюю часть профиля, один из которых меньше и ниже другого. Применяется при установке и обсаживании колодок для соединения проводов, аппаратных зажимов и клемм.
3. С-тип. Также, как и предыдущий тип, данная разновидность получила название благодаря форме профиля, концы которого загнуты внутрь и имеют одинаковую длину, напоминающий букву С. Область применения рейки данного типа аналогична G-типу. Тем не менее, определенные устройства или дополнительные приборы, которые требуется установить в щитке, крепятся исключительно на такую форму рейки.

Кроме своей конфигурации дин рейки различаются по материалу изготовления:

1. Сталь со специальным покрытием. Является одним из основных видов материала. Дополнительный слой покрытия обеспечивает защиту изделия от негативного воздействия внешней среды и предотвращает коррозионное разрушение.
2. Медь.
3. Алюминий.

В зависимости от производителя приспособления могут иметь отверстия или насечки, позволяющие без труда их закрепить или разделить на отрезки необходимой длины.

Касательно размеров реек, следует заметить, что они стандартны:

• 35х7,5 мм – наиболее распространенный вариант ввиду того, что большинство электроприборов рассчитано для монтажа посредством реек с данными параметрами;
• 35х15 мм – используется в некоторых областях промышленности для монтажа и крепления профессиональных электротехнических установок;
• 15х5 мм – применяется для установки нестандартных навесных установок, задействованных в узких промышленных областях.

Оборудование на DIN рейку

Делаем проект

Непрофессионалу это лучше делать, когда все провода уже проложены, и все цепи учтены. На стадии разработки мы должны создать для себя рабочие чертежи, по которым будут производиться последующие работы, а также найдены подходящие спецификации комплектующих и аксессуаров.

Учёт потребителей, создание групп

Нужно начать с составления полного списка потребителей, если он не делался во время монтажа проводки. Сюда войдёт не утюг и не бра в прихожей, а каждый приходящий к щиту провод, который должен быть записан и обозначен номером.

Системы электроснабжения жилых помещений выполняются по одним и тем же принципам, поэтому схожи между собой. Отдельно запитываются силовые розетки каждой комнаты и отдельно — освещение комнат. Некоторые бытовые приборы не подключаются к распределительным коробкам, их провода идут непосредственно к щиту. Это не всегда объясняется их повышенной мощностью, как у электроплиты, например. Обособленность может быть следствием повышенных требований к защите (бойлер должен подключаться через очень чувствительное УЗО), либо необходимостью отключать прибор локально (кондиционер для обслуживания).

Розетки для каждой комнаты должны запитываться отдельно

Итак, вот типичный список для современной трёхкомнатной квартиры:

• розетки в спальне;
• розетки в гостиной;
• розетки в детской;
• розетки в санузле;
• розетки на кухне;
• розетки в коридоре и прихожей;
• подключение стиральной машины;
• подключение бойлера;
• подключение кондиционера;
• подключение электроплиты;
• освещение в спальне;
• освещение в гостиной;
• освещение в детской;
• освещение на кухне и санузле;
• освещение в коридоре, прихожей и на балконе.

Безусловно, если каждую цепь «посадить» на свой автомат и пустить через УЗО — это будет и надёжнее, и удобнее. Но вопросы компактности и экономичности тоже важны. Некоторые цепи из перечисленных выше можем объединить, если нагрузка будет умеренной, а отдельная автоматика не нужна. Например, пункты 1 и 2, также возможны комбинации 11+12+13 и 14+15.

После объединения список трансформируем в простую таблицу, куда потом внесём данные о номиналах автоматов и УЗО.

Установить автоматический выключатель — просто

Описание элемента

Итак, din-рейка – это обобщенное название металлического профиля, который применяется в электротехнике. Рейка эта может быть стальной гальванизированной или же просто алюминиевой.

Здесь все зависит от таких параметров, как:

• вес;
• прочность;
• сила тока, пропускаемого через клеммы заземления.

Рейка бывает, как сплошной, так и с регулярным шагом перфорации. Кроме того, есть варианты с предварительной насечкой, что существенно облегчает разделку на определенную длину.

Само же происхождение аббревиатуры «din» очень просто – это сокращенное название Немецкого института по стандартизации: Deutsches Institut fur Normund. Справедливости ради стоит отметить, что такая аббревиатура применяется не только по отношению к рейкам, но и к другим изделия – разъемам, крепежам и прочее.

О методике монтажа

Рассмотрим вкратце метод монтажа на дин-рейку. В поперечном сечении по краям у нее имеются выступы. Они предназначены для того, чтобы удерживать аппарат, который установили на рейку. Но при этом его можно относительно свободно перемещать вдоль нее. Если такая «свобода действий» не приветствуется, то ее можно вовсе исключить. Для этого нужно просто установить по бокам от прибора специальные стопорные элементы, которые также предназначены для установки на дин-рейки.

Стоит отметить, что в щитках, которые используются для монтажа модульной аппаратуры, фиксация нередко выполняется за счет создания наружных отверстий в крышке с учетом реального числа коммутационной техники. Именно поэтому окошки под наружную часть аппаратуры открываются не полностью. Их часть, как правило, закрыта шторками, которые при необходимости легко удаляются. Если же так случилось, что оборудования в щитке меньше, чем можно было бы установить, то все свободные места, которые остались, закрывают специальными заглушками.

Стоит добавить, что все модульные автоматы, рубильники и УЗО оснащаются специальными защелками. Они предназначены для того, чтобы удерживать элемент на дин-рейке. Чтобы установить, верхний паз прибора фиксируют на одном из нижних ее краев. При этом нижний край прибора с незначительным усилием прижимают к рейке до тех пор, пока не послышится явный щелчок.

В случае, когда элемент нужно снять, понадобится плоская отвертка. С ее помощью нужно аккуратно отвести защелку вниз и вынуть прибор из паза. При этом стоит добавить, что есть такие элементы аппаратуры, у которых защелка фиксируется в открытом положении.

Что можно устанавливать на дин-рейку

Кроме аппаратов защиты, на дин-рейку можно установить и другие элементы, которые под нее стандартизированы. Это могут быть и электросчетчики, и реле, и устройства автоматики, и клеммы, и сигнальные и управляющие устройства, и нулевые шины. Очень много элементов электрических цепей имеют двойные узлы крепления. За счет этого их можно установить и на дин-рейку, и на обычную классическую поверхность.

Кратко о видах

Было бы неправильно, если бы мы не упомянули о том, что дин-рейки бывают разных видов. Самый распространенный вид – это рейка в исполнении ТН-35-7,5. Как понять эти цифры? Очень просто рейка имеет в ширину тридцать пять миллиметров, а в высоту семь с половиной. Также есть другая модификация – с высотой в пятнадцать миллиметров, то есть дин-рейка ТН-35-15. Такой вариант довольно часто применяется в навесных и напольных щитках. Стоит отметить, что такие рейки еще называют рейками Ω-типа. Откуда такое название просто понять, если внимательно рассмотреть данный элемент в профиль.

Если же говорить о длине, то по стандарту она имеет два метра. Но это не всегда удобно, поэтому в большинстве магазинов дин-рейки продают отрезками по двадцать сантиметров.

Расчет ширины модуля

Пример габаритных и установочных размеров автомата

Габариты или размеры автоматических выключателей закрепляемых на дин-рейке, обычно рассчитываются с учетом следующих соображений:

• какое общее количество этих приборов планируется установить в соответствии с используемой схемой электропроводки;
• какой тип учетного прибора (счетчика) и автоматических выключателей предполагается монтировать на нее;
• какой минимальный зазор между этими устройствами положено оставлять.

Если два автомата или УЗО допускается монтировать практически вплотную друг к другу, устанавливать приборы рядом с электросчетчиком приходится на некотором расстоянии (не менее 1-2 сантиметров).

При расчете количества вмещающихся на дин-рейку приборов необходимо учитывать их функциональное назначение. Двухполюсный автомат имеет большую ширину, чем однополюсный.

G-образная

Менее востребованный вид рейки. Применение не отличается от С-образной.

• Размеры реек соответствуют ГОС стандарту. Стандарты следующие:
• Ω-образная рейка, которая имеет название ТН-35, может быть так же разных размеров:
• Длина реек может быть различной, чаще всего его зависит от производителей. Длина может начинаться от 7 см до 200см. Подобную рейку можно применить в установке щитка от 4 до 96 модулей.

DIN-рейки по способу литья распределяются на два вида. Рейки, которые выполненные сплошным литьем. Установка подобной рейки немного трудозатратно в отличие от второго вида, но такая рейка выдерживает больше нагрузки, способно выдержать множество креплений автоматов в шкафу.

Второй вид реек предусматривает отверстия, которые значительно упрощают способ крепления рейки к поверхности. Достаточно вкрутить шуруп в отверстие, расстояние между отверстиями составляет 1-1,5см. Таким образом можно надежно закрепить ее на поверхности. Но за счет наличия отверстий рейка становится менее прочной.

Изготавливают DIN-рейки из алюминия и нержавеющей стали. Для установки электроприборов используют рейки из нержавеющего метала.

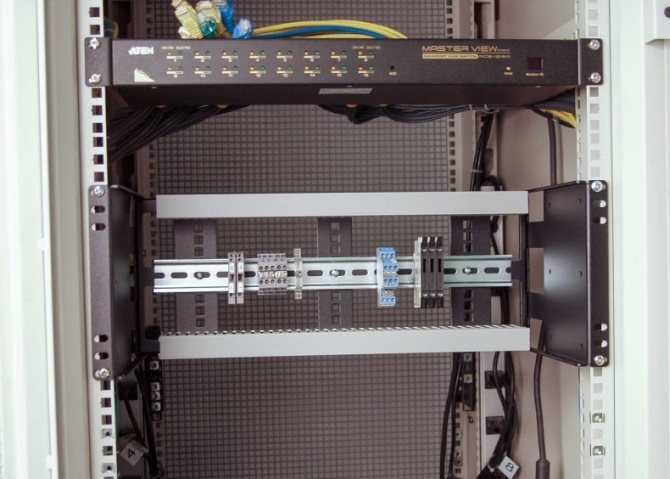

Где используется ДИН-рейка (видео)

Современная металлическая, чаще всего используемая на практике стандартная дин-рейка ТН35 – это специальный профиль, имеющий ширину 35 мм. Она разработана специалистами Немецкого Института Стандартизации. Далее, ее приняли за Европейский стандарт приборов для подключения модульного оборудования. Обозначение DIN переводится на русский язык согласно названия, и звучит как Deutsches Institut fur Normund (Немецкий Институт Стандартизаци). В нашей стране производство ДИН-реек началось в 2004 году. Первооткрывателями можно считать компанию ЭТМ. Однако расценка на них была очень высокой. К тому же компании приходилось некоторое время регулировать расстояние между отверстиями.

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

1. Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.

1. С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.

1. Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

• штампованные;
• литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

• стальные, усиленные защитным гальваническим покрытием;
• алюминиевые, отличающиеся легкостью.

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Крепление на DIN-рейку

Этот вид рейки имеет специфические края, вывернутые наружу. Именно они служат местом для крепления. Так же благодаря им конструкция может без проблем передвигаться по всей длине рейки.

Если в передвижении конструкции нет необходимости, по краям закрепленного аппарата устанавливают стопора, препятствующие перемещению конструкции. Надежно фиксируя его в одном положении.

• В редких случаях на крышке щитка проделывают небольшие отверстия, способствующие креплению.
• В некоторых приборах имеются уже установленные крепления, для фиксации его на рейке.
• Необходимо нажать на защелку до щелчка, таким образом вы закрепите конструкцию.
• Снять такую защелку не сложно, достаточно плоской отверткой отогнуть край защелки и конструкцию можно снять.

Как ласточки на проводе

Хорошая работа – всегда красивая работа, на результаты любо – дорого смотреть. Все чисто, аккуратно, на своем месте, хорошо структурировано и удобно обслуживается. Электрикам такого результата позволяет добиться DIN-рейка, изобретенная немцами, известными приверженцами системы и порядка. Это они придумали в электрических щитах, шкафах или установочных коробках не каждый выключатель, блок питания, защитное устройство и тому подобное устройство крепить поштучно, а вставлять их в гнезда заранее прикрепленной к стене установочной ленты. Навело их на такую мысль то обстоятельство, что нынешнее электротехническое оборудование компактное и модульное, ну как у всех электроприборов по принципу штепселя: стандартная вилка, подходящая идеально в гнездо розетки в любой квартире.

Важное обстоятельство: немцы свое изобретение узаконили на всех уровнях, шаг за шагом. Сначала была ТН35 —стандартная металлическая рейка шириной 35 мм специального профиля. Ее разработал Немецкий институт стандартизации (Deutsches Institut fur Normund – DIN)

Впоследствии она была принята Международной электротехнической комиссией (IEC), и утверждена в качестве Европейского стандарта (EN). С 2004 года уже в России рейка ТН35 была введена в качестве национального стандарта принятием ГОСТ Р МЭК 60715-2003. Появились рейки уменьшенного формата, как по толщине, так и по ширине профиля, они обычно используются для установки клемм, а не аппаратов. Рассказываем эту историю, чтобы ни у кого не было сомнения, так сказать, в технической легитимности этого устройства: утверждено и одобрено на всех уровнях

Ее разработал Немецкий институт стандартизации (Deutsches Institut fur Normund – DIN). Впоследствии она была принята Международной электротехнической комиссией (IEC), и утверждена в качестве Европейского стандарта (EN). С 2004 года уже в России рейка ТН35 была введена в качестве национального стандарта принятием ГОСТ Р МЭК 60715-2003. Появились рейки уменьшенного формата, как по толщине, так и по ширине профиля, они обычно используются для установки клемм, а не аппаратов. Рассказываем эту историю, чтобы ни у кого не было сомнения, так сказать, в технической легитимности этого устройства: утверждено и одобрено на всех уровнях.

Изобретение DIN-рейки позволило кардинально изменить начинку щитовой с электромонтажным оборудованием. С нее начинается электромонтаж хоть в больших, хоть в малых объемах, на частной квартире, к примеру. Как ее подобрать? Давайте разбираться.

DIN-рейка — обобщенное название перфорированного по всей длине сложного металлического профиля, который применяется при электромонтаже. В зависимости от требуемых условий (вес, прочность, сила тока, проводимого через клеммы заземления) вы подбираете либо стальную гальванизированную рейку, либо алюминиевую. Существуют сплошные рейки или с регулярным шагом перфорации, есть с предварительной насечкой для облегчения разделки на определенную длину.

Профиль DIN-рейки слегка напоминает форму рельса, поэтому они имеют и второе название – DIN-рельсы. По сечению профиля различают три вида DIN-рейки: они напоминают буквы латинского алфавита, поэтому так и маркируются – Ω, G и С типа.

Для крепления различных элементов модульного оборудования в установочных коробках, электрических шкафах или щитах – УЗО, автоматических выключателей и пр. в поперечном сечении профиля имеются специальные губки.

Виды

Виды

Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал — алюминий или сталь, оцинкованная или нержавеющая

Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам

Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.

Профилей выпускается три.

Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.

C-образный. На них ставятся аппаратные зажимы, клеммные колодки.

G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.

Определение

Din рейка (согласно российскому ГОСТ рейка монтажная) — металлическая планка для крепления навесного оборудования в электрических шкафах. Такое приспособление упрощает комплектацию ЩР, делает плотной, облегчает фиксацию модулей. Электромонтажнику не нужно заниматься сверлением, использовать винты, болты. Скорость сборки схемы повышается в разы. Изделия отличаются размерами, материалом, иными характеристиками. Выбираются применительно к параметрам устанавливаемых на них устройств.

Клеммник в виде планки с гнездами и винтами — простейшее приспособление. Монтажный аксессуар для дин рейки — конструкция сложная. Электротехническое устройство представляет собой разборную колодку с корпусом из негорючего материала и зажимным механизмом.

Виды клеммников для дин-реек

• Проходные. Отличаются типом зажимов: винтовые, пружинные.
• С размыкателем.
• Заземляющие.

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.
