Подключение спутниковой антенны самостоятельно, порядок настройки и установки

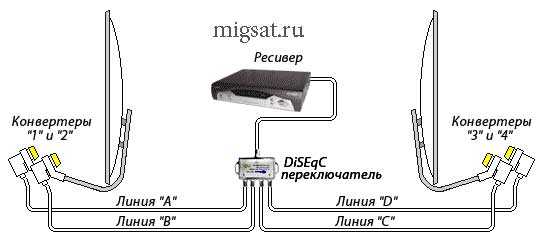

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

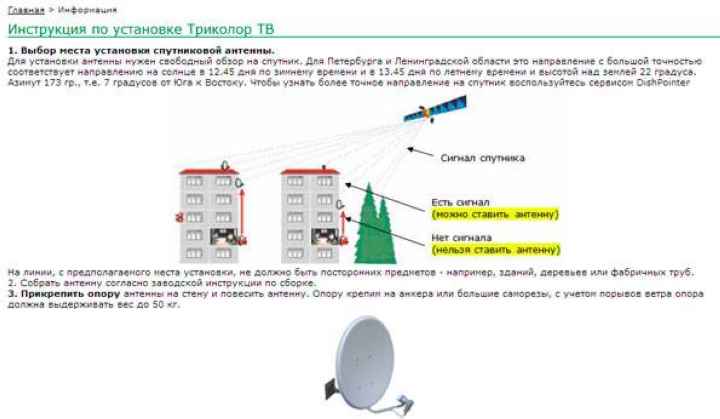

Место для установки антенны

Перед установкой, необходимо убедиться на местности в правильном направлении антенны, которая должна быть направлена на спутник, — это будет воображаемая линия, которая их соединяет. Отличным способом для точного поиска может послужить мобильное приложение «Спутниковый указатель». Оно поможет определить верное направление, а также угол подъема антенны.

Выберите подходящую точку для крепления антенны. Главное в выборе места размещения — прямая видимость в направление спутника, отсутствие загораживающих обзор объектов: веток деревьев, высоких густых кустов, зданий и сооружений деревьев и т. п. Для упрощения процесса установки и настройки антенны, целесообразно размещать антенну в непосредственной близости к телевизору.

Антенну можно установить на стене или на крыше дома, разместить рядом с окном, на лоджии или балконе (внутри лоджии или балкона с остеклением не рекомендуется). Устанавливать антенну в местах интенсивного попадания на зеркало антенны осадков, дождя, снега, воды или льда, таких как водосливы, скаты наклонной крыши и т. п. настоятельно не рекомендуется, т.к. это чревато не только ухудшением качестве сигнала, но и разрушением конструкции вследствие схода с крыши льда или снега.

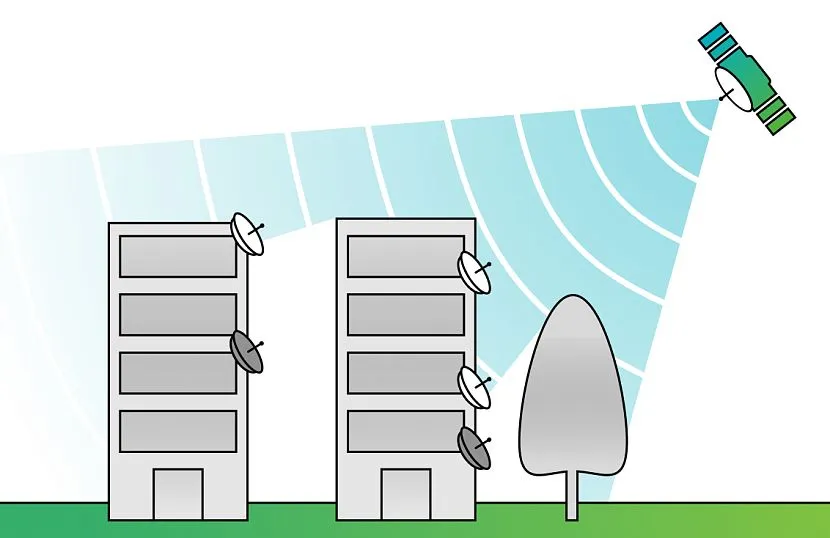

Схематичное изображение расположения спутниковой антенны относительно спутникаИсточник gs.ru

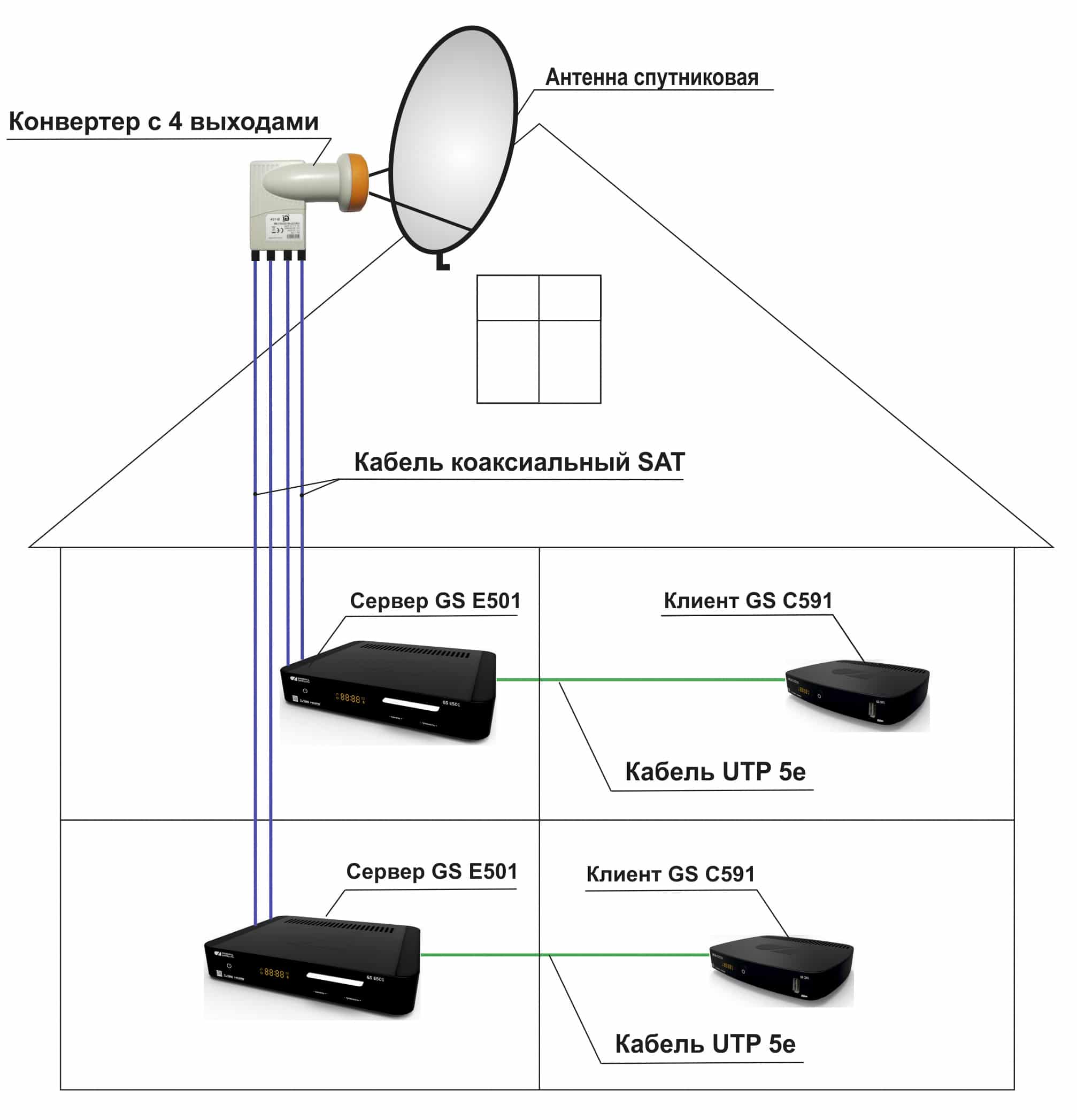

Установка Триколор на второй телевизор

Если после успешной установки Триколор ТВ вы решили, что хорошо бы иметь спутниковое телевидение и на втором телевизоре, вам нужно купить разветвитель и сделать ответвление кабеля. К сожалению, при таком типе подключения оба телевизора одновременно смогут показывать только одинаковые программы.

Но есть способ сделать разное вещание на 2 телевизора — изначально приобрести специальный комплект, позволяющий абонентам подключать телеканалы к 2-м ТВ-устройствам. Передача между приёмником и боксом осуществляется по кабелю Ethernet.

Как выполняется подключение комплекта:

Если в наборе нет кабелей с витой парой, приобретите их отдельно или сделайте самостоятельно.
Выключите устройство, затем вставьте смарт-карту в отсек ресивера и подключите его к телевизору с помощью кабелей HDMI и RCA, которые поставляются с устройством.
Убедившись в правильности соединений, подключите питание и с помощью панели управления включите ресивер.

Настройка антенн и конверторов на спутники

Прежде всего, рекомендуем просмотреть статью «Как правильно накрутить F-наконечник на кабель». На первый взгляд — это довольно простая операция, но не соблюдая некоторых правил можно серьезно навтедить подсоединяемому оборудованию. На этом этапе можно навешивать антенны на кронштейны. Если предполагается установка антенны на крыше, то для настройки антенны вам понадобится небольшой телевизор и настроенный ресивер (для примера, возьмем самые распространённые на сегодняшний день «Globo», «Orton» или их аналоги модели 4100с (или 4050с)).

Рассмотрим настройку антенны на 3 спутника (Amos, Sirius, HotBird). Сперва нужно настроить антенну на спутник Sirius (Astra). Для этого подсоедините один конец кабеля к центральному конвертору, а другой – ко входу ресивера (LNB in).

Все манипуляции с разъемами должны осуществляться при выключенном ресивере.

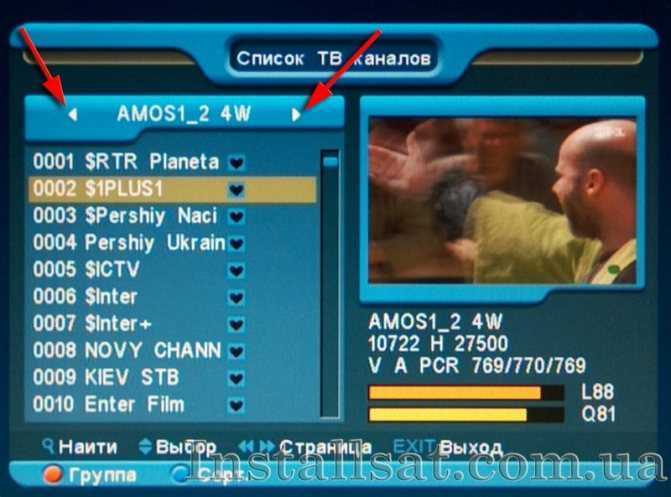

Ресивер нужно подключить к телевизору, нажать на пульте ресивера кнопку “OK”, перейти на спутник Sirius, выбрать рабочий канал, например «Рада» или «2+2», снова нажать кнопку “OK” для перехода на выбранный канал.

В правом нижнем углу под окном просмотра появится информация о канале и две шкалы: первая показывает уровень сигнала, а вторая его качество. Антенны настраиваются по нижней шкале «качество». Медленно вращайте антенну в горизонтальном и вертикальном положениях, пока не появится сигнал на шкале. Теперь двигайте антенну буквально по миллиметру, пытаясь добиться более сильного сигнала. Далее, затягивая гайки, необходимо добиться максимально возможного сигнала. Проворачивая конвертор вокруг своей оси, можно еще поднять сигнал (подробнее о поляризации написано на странице «Настройка спутниковой антенны по карте google» ). Не пытайтесь поймать 100%-сигнал, это нереально. Нажмите кнопку “Exit” и посмотрите сигнал на других каналах этого спутника. Каналы с одного спутника могут иметь разное качество сигнала – это нормальное явление. Для настройки на спутник Amos

, выключаем ресивер, выкручиваем кабель из среднего конвертора, подсоединяем его к конвертору справа (он же самый верхний),

и включаем ресивер по предыдущему примеру на рабочий канал спутника Amos, например «1+1» или «Новый канал». Регулировочными болтами мультифида, и проворачиванием конвертора вокруг своей оси, добиваемся максимального сигнала с данного спутника.

Аналогичным образом подключаемся к левому, самому нижнему конвертору, и настраиваем спутник HotBird

(каналы «1TVRUS» (ОРТ), «РТР»).

Теория, без которой никуда

Установка потребует целой последовательности строго следующих друг за другом действий, поэтому настоятельно советуем предварительно собраться с мыслями и составить план будущей работы, причём очень полезно будет каждому пункту плана приписать инструменты и принадлежности, которые в этот момент предполагается использовать. Заранее приготовьте всё и разместите в удобном месте, чтобы потом не пришлось искать несчастный дюбель где-нибудь в подвале, а он на крыше.

Установка Телекарты потребует от вас и некоторых теоретических знаний.

Во-первых, сигнал будет приниматься от геостационарного (неподвижно висящего над землёй) телевизионного спутника «Intelsat-15», «висящего» строго над экватором над 85-м градусом восточной долготы (нам нужно знать точно — 85,15° в.д.). Это Индийский океан, 700 километров на юг к экватору от Шри Ланки. Спутник— американский, запущен в 2009 году российской ракетой с Байконура. Он специально предназначен концерном Intelsat для вещания на страны Азии и Россию. Изначально предполагалось, что из 22 транспондеров Ku-диапазона 6 будут отданы России, но пока на эту территорию работают только 4 с полосой в 36 МГц.

Проект «Телекарта» принадлежит уже российскому оператору спутникового телевидения «Орион Экспресс», вышедшему через 10 лет после основания в 2005-м на ведущие позиции в своей отрасли в Европе

Во-вторых. Для успеха всего начинания необходимо проверить — а входит ли ваше место установки в зону покрытия сигнала со спутника. Если не входит, то считайте, что не повезло и можно по-прежнему мучиться с местным кабельным провайдером. Если входит, то остаётся выяснить в какой степени, от этого будет зависеть диаметр тарелки, который понадобится для уверенного приёма сигнала.

Если вы не на краю зоны, то вполне может подойти маленькая тарелка диаметров в 60 см. Если же ближе к краю, то придётся брать и 80, а то и все 100 см. Но окончательно эту тонкость уже придётся решать при приобретении комплекта. Советуем не ждать у моря погоды и заранее прозондировать почву — кто уже работает с «Телекартой», какое качество сигнала и какого диаметра антенна выбрана, не жалеет ли, не советует ли антенну побольше.

От выбора размера антенны зависит не только качество принимаемого сигнала, но и масса других побочных «приятностей»:

насколько удобно будет работать с антенной—чем она больше, тем тяжелее;
насколько уверенно она противостоит ветровой нагрузке, а ведь ветер — один из главных ваших «врагов» в будущем, если к тому же и антенну поставить без ума.

Как настраивать антенну на спутник

Если первоначальная предварительна установка антенны по компасу или карте не принесли результата. То есть изображение на экране телевизора отсутствует или низкое значение мощности и качества. Тогда необходимо более точно направить антенну на спутник. Для этого будем использовать метод сканирования пространства в предполагаемом месте нахождения спутника. Суть метода наглядно отражена на рисунке:

Нам необходимо плавно поворачиваем антенну в горизонтальной плоскости, смещая ее шагами по 1..2 см. После каждого сдвига делаем паузу 3..5 сек, чтобы дать возможность ресиверу обработать сигнал. Контролируем на экране телевизора уровни сигналом мощности и качества. Как только Вы нащупаете спутник, то вначале увеличится значение мощности, а потом и качества.

Если при горизонтальном повороте антенны «захват» сигнала не происходит, необходимо перейти к вертикальному смещению антенны. Для этого не меняя положения антенны, сместите верхний край антенны приблизительно на 1 см вперед или назад, зафиксируйте это положение по вертикали и повторите поиск по горизонтали необходимое количество раз после смещения по вертикали на один шаг. Продолжаем до тех пор, пока не получим примерно следующие значения:

Этих значений вполне достаточно для качественно приема Телекарты в Волгограде. После чего настройку антенны можно считать законченной. Затягиваем покрепче все болты и гайки. При этом контролируем значения параметров мощности и качества.

Этапы настройки тарелки на спутник

Настроить спутниковую антенну самостоятельно довольно просто. В большинстве ресиверов по умолчанию предусмотрена функция показа уровня сигнала (в списке каналов). То есть без использования дополнительного инструментария можно ориентироваться на данные показатели. Приемлемый уровень приёма — от 60% и выше.

Выполнение точной настройки же требует правильного выставления направления антенны. И именно с этим у большинства и возникают проблемы. К примеру, имеется дом. У него 4 угла и каждый из них отлично подходит под установку спутниковой антенны. Но оптимальный вариант всего один. «Зеркало» требуется выставить непосредственно на спутник. Для этой цели лучше всего подходит программа Satellite Antenna Alignment (для ПК на базе Windows, на Linux-дистрибутивах запускается из-под Wine). Она бесплатна для некоммерческого использования. С её помощью производится настройка азимута и угла места для монтажа антенны. Единственное, что потребуется, — это получить точные координаты текущего местоположения.

СОВЕТ. Узнать координаты можно с помощью любого смартфона, оборудованного GPS-модулем. Иной вариант — воспользоваться Google-картами, где достаточно лишь отметить своё местоположение.

Пользоваться программой предельно просто:

запустить exe-файл (скачанный с официального сайта);
в поле «Site Location» ввести свои текущие координаты;
в левой части окна отобразится перечень спутников с точными координатами по азимуту и наклону.

Там же указывается информация, куда необходимо самому направлять антенну для получения максимально доступного сигнала. Если возле спутника значение отрицательное, то это означает, что он находится за линией горизонта. То есть связь с ним в данной местности — невозможна.

Далее осуществляется настройка спутниковой антенны. Рекомендуется предварительно в программе ещё зайти во вкладку «Офсетная антенна» и указать её параметры: глубина, диаметр (эти данные имеются на её упаковке или на сертификате, выдаваемом при покупке). Если ввести верные параметры, то будет показан ещё рекомендуемый наклон «зеркала» относительно поверхности земли. Это тоже необходимо для обеспечения качественного ТВ сигнала, а главное — стабильного (без прерывания вещания в непогоду).

А вот чтобы выставить правильное направление антенны, не обязательно иметь компас. В программе можно перейти на вкладку «Азимут на солнце» — там будет указано, куда необходимо повернуть «зеркало» относительно солнца. Только нужно проверить, что часы на ПК выставлены верно.

Если «тарелка» рассчитана на 3 спутника, то там приходится раздельно регулировать положение для каждого мультифида. Само «зеркало» монтируют на условно среднее значения между всеми спутниками.

В последнюю очередь производится настройка тюнера. Антенный кабель к нему подключается во вход LNB IN (через F-коннектор). С ресивера к телевизору сигнал передаётся по любому из доступных вариантов: через AV, SCART, HDMI (рекомендованный вариант соединения). Все подключения производятся при полностью обесточенном и телевизоре, и ресивере!

И о том, как настроить тюнер спутниковой антенны для просмотра ТВ-каналов самостоятельно, единой инструкции нет. Некоторые модели ресиверов (Eurosky) поддерживают только автоматический поиск и «прошивку» готовых плейлистов. Некоторые модели автоматически обновляют эти данные через интернет (при наличии подключения Ethernet).

Ошибки монтажа и подключения

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант – пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

Источники – https://cable.ru, Кабель.РФ

Монтаж телевизионного разъема

Телевизионный разъем подсоединяется к конвертеру в соответствии со схемой:

Зачистить верхний изолированный слой кабеля на длину 1,5 см.
Развернуть экранирующую оплетку вдоль провода.
Поверх оплеточного покрытия вывернуть фольгу.
Удалить изоляционный слой проводника длиной 1 см.
Монтировать кабель в F-разъем.
Оставить выступающий центральный проводник длиной 2 мм (излишек срезается).
Провести герметизацию F-разъемного соединения на всем отрезке. Делается это термоусаживающейся трубкой или 2 слоями изоленты, покрываемой герметиком на силиконовой основе.
Фиксировать кабель в дуговом пространстве конвертера, применив слой изоленты или стяжки.
Подсоединить второй конец провода к принимающему оборудованию.
Монтаж F-разъема.

Применительно к используемому антенному проводу различают два способа установки приемника к телевизору:

Высокочастотный антенный кабель (ВЧ) — втыкается в гнездо для антенны в телевизоре и во входное отверстие приемника «RF Out». После включения на телевизионном экране появляется комбинация «BOOT» и цифра канала. При включении функции поиска каналов выводится уведомление «Нет сигнала», что подразумевает нормальное функционирование приемника.
Низкочастотный кабель с разъемом (НЧ) — аналогично ВЧ. При подключении на телевизионном экране возникает надпись «BOOT». После необходимо нажать на пультовой поверхности ресивера кнопочку «А/В». В результате должно засветиться уведомление «Нет сигнала». Появление другой информации говорит о неправильности сборки оборудования.

После проведенных действий можно приступать к настройке каналов.

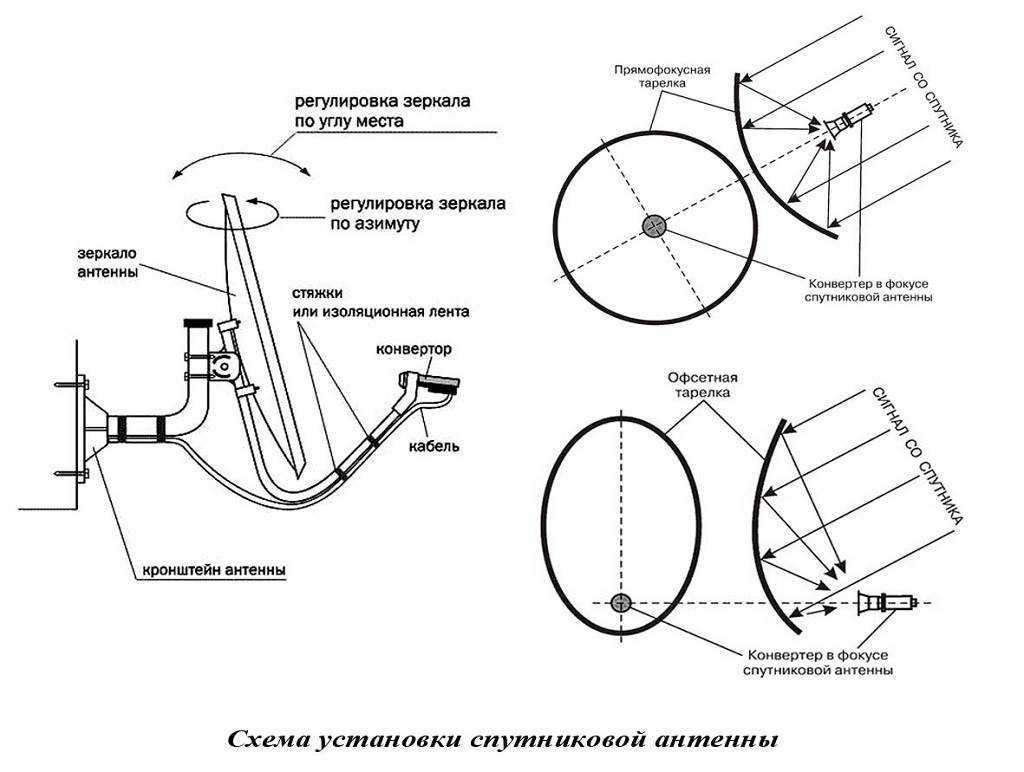

Сборка спутниковой антенны

Если месторасположение определено, пора приступать к сборке антенн. Если установка антенн будут осуществляться на крыше многоэтажки, стоит продумать, где производить сборку антенны – в квартире или на крыше, т. к. собранная антенна может оказаться больше проема выхода на крышу. Если антенна в собранном состоянии не «пролазит» через вход на крышу, а собрать ее на крыше крайне затруднительно, собранную антенну можно поднять на крышу веревкой по наружи.

На следующей странице вы найдете описание и подробную инструкцию по сборке спутниковой антенны харьковского завода «Вариант.»

Крайне важно понимать, что все высотные работы очень опасны и необходимо соблюдать все возможные меры предосторожности и, обязательно, хорошо страховаться. Какие инструменты понадобятся для сборки и установки антенн:

Какие инструменты понадобятся для сборки и установки антенн:

Рожковый ключ на 13мм
2 рожковых ключа на 10мм
Крестовая отвертка
Плоскогубцы с кусачками
Острый нож
Перфоратор с буром

Комплект спутникового ТВ

Вот вы отправились в магазин техники, приобрели всё для настройки спутникового тв и другие комплектующие. Разберем, что же конкретно должно быть в коробке перед вами. Стандартный набор состоит из:

Самой тарелки для приема с рефлектором, он будет отражать и фокусировать рассеянные волны на точке приема.
Коаксиального кабеля, его вы могли видеть и раньше, при использовании обычной антенны. Теперь с его помощи к телевизору будет подключаться спутниковый приемник.
Конвектора, специальной головки, которая нужна для улавливания сигнала, исходящего с орбитального источника.
CAM -модуля, предназначенного для установки и активации платежной карты. С ней можно получить использовать пакет дорогостоящих каналов. Карточка для оплаты, потребуется для продления ежегодной подписки и просмотра закрытых программ.

Пропали каналы на «Триколор ТВ»: как настроить приёмник

Разберём, что делать, если каналы пропали. Как в этом случае настроить «Триколор ТВ» самостоятельно? Настройку каналов следует начинать с более простых решений, одним из которых будет обратиться на горячую линию сервисного центра, где специалист пошагово объяснит, что нужно делать. Часто такая проблема возникает после обновления. Однако самостоятельно тоже можно попробовать устранить неполадки.

Ручной поиск каналов на «Триколор ТВ»

Самое первое, что следует сделать перед тем, как настроить «Триколор ТВ» на телевизоре, – это перезагрузить приёмник. Иногда даже такая простая процедура приводит каналы в порядок. Если этого не произошло, через основное меню сбрасываем настройки до заводских.

Можно воспользоваться сбросом настроек до заводских и выполнить их заново

При наличии надписи «воспользуйтесь поиском» нужно последовать совету. Его можно выполнить как в ручном, так и в автоматическом режиме, но начать лучше со второго варианта, оставив первый на случай отсутствия результата. Для этого переходим в режим ручной настройки и вводим параметры:

«сетевой поиск» − вкл.;
«частота» − 12226;
включаем нужный спутник»;
«скорость» − 27500.

Теперь остаётся только следовать подсказкам на экране, после чего сохранить результат.

Ни в коем случае не выключайте приёмник до полного обновления – это может привести к сбою и выходу оборудования из строя

ОЧЕНЬ ВАЖНО!

Во время обновления нельзя выключать приёмник. Если подобное произойдёт, то самостоятельно исправить проблему уже не получится. В таком случае придётся нести приёмник в ближайший сервисный центр и платить за переустановку программного обеспечения.

Когда все каналы найдены, нужно сохранить информацию, нажав кнопку «Готово»

Проверка уровня сигнала, если «Триколор ТВ» не работает

В случае появления на экране надписи «нет сигнала» начинать следует с малого. Проверяем качество соединений и целостность кабеля. Если всё в порядке, возможно, сбилось положение антенны. Пробуем медленно поворачивать тарелку до тех пор, пока не появится изображение любого качества. Далее дважды нажимаем красную кнопку на ПДУ («F1» или «i»). Появится две шкалы, по которым и нужно ориентироваться (как настроить тарелку «Триколор», говорилось выше). Также можно использовать цифровой индикатор, если он есть в наличии.

Ошибка 0 на Триколор ТВ. В специальной публикации нашего портала мы подробно расскажем о том, как без труда самостоятельно решить возникшую неисправность. Также вы можете узнать, как своими силами разобраться с проблемами при возникновении ошибки 10 и ошибки 11.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

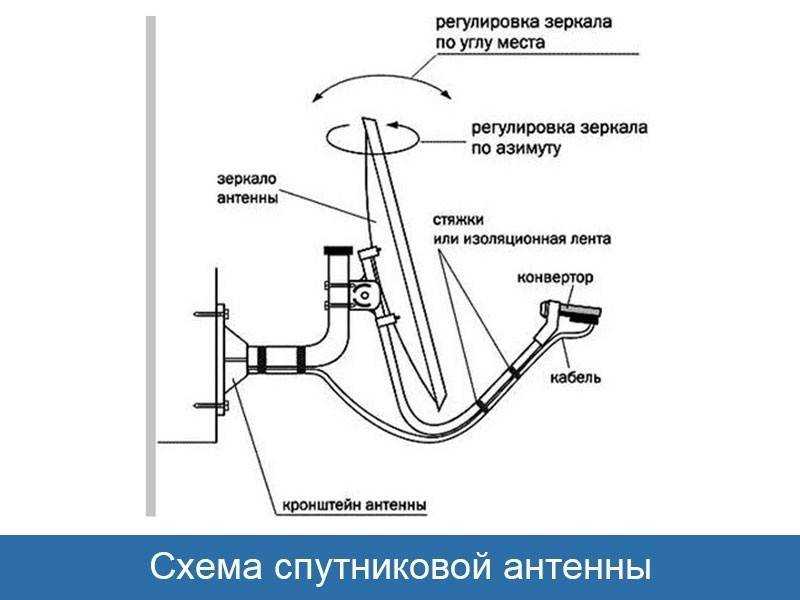

Регулировка антенны

Регулировка должна осуществлять при хорошей погоде (отсутствие снегопада, дождя, плотной облачности). Этап подразумевает создание определенного положения оборудования для четкости трансляции. Они зависят от угла места и угла азимута. Чтобы вычислить угол места, следует провести горизонтальную линию от установленной тарелки в направлении спутника и измерить величину угла, образованного этой линией и линией приема сигнала (вертикальный угол, образуемый при повороте зеркало вверх-вниз).

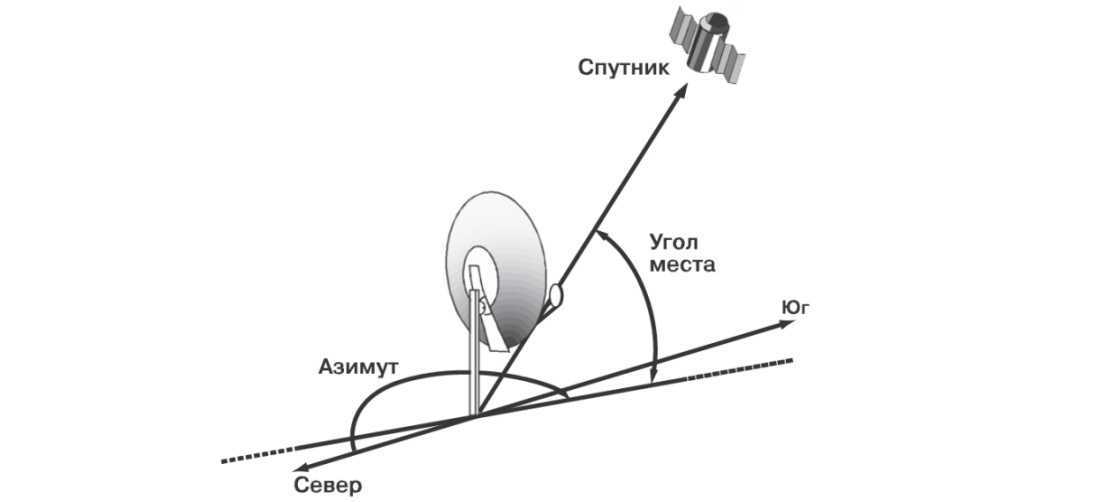

Азимут – это угол горизонтальной плоскости между направляющей линией на север и направляющей линией от тарелки к спутнику (горизонтальный угол, соответствующий вращению тарелки влево-вправо).

Существует таблица, где указаны угол места и азимута для разных городов. Если тарелка устанавливается не в городе, то нужно ориентироваться на рядом расположенный город.

Азимут для разных городов.

Угол азимута выставляется компасом. Для определения угла места можно воспользоваться транспортиром и отвесом. Отвес располагается на нулевой точке транспортира и служит условной линией горизонта. По шкале транспортира откладывается требуемый размер угла.

Разные изготовители конструируют антенну под различным углом наклона. Продукция характеризуется точным вертикальным положением антенны под углом 26,5°. При расположении оборудования с таким углом в Москве или Калининграде не требуется менять угол места. Для других городов нужно будет наклонить вперед или назад конструкцию, чтобы угол соответствовал необходимой величине.

Инструменты и материалы, нужные для работы

Прежде чем начать работы, у вас должен быть готов комплект для установки Триколор-телевидения и все инструменты, которые могут понадобиться.

В стандартный пакет от провайдера входит:

Тарелка для приёма сигнала.
Поворотное устройство.
Прочный кронштейн настенного типа.
Конвертер.
Болты и гайки.
Держатель преобразователя.

Установочный комплект “Триколор”:

Для работы дополнительно понадобятся:

Металлическая шайба d = 30-50 мм.
Дверь и сверло.
Винты длиной 6-8 см для гаечного ключа на 13.
Отвёртка.
Стяжки.
Термоусадка или силиконовый герметик.
Ключи на 8, 10 и 13.
Изолента.
Нож.
Компас или телефон с таким приложением.
Пассатижи.

Для закрепления основания необходимо выбрать крепёж:

на деревянную поверхность — сантехнические шурупы («глухари»);
в других случаях — анкерные болты 10х100.

Кабель, используемый для подключения антенны к телевизору, должен иметь толстую медную жилу и две оплётки. Длина провода не должна быть более 100 метров, а если такой не хватает, следует установить усилитель сигнала.
