Как проверить лампу подсветки монитора

Как проверить инвертор на мониторе: отремонтировать своими руками

Инвертор – устройство, которое преобразует постоянный ток в переменный и изменяет величину напряжения. Если он выходит из строя, регулировать напряжение не получается и случается поломка. Существует несколько способов определить, что инвертор неисправен (больше всего они касаются пропажи подсветки или изображения). Ремонт будет отличаться в зависимости от неисправности.

Как проверить инвертор монитора

Существует несколько неисправностей, которые могут касаться инвертора:

  1. Не включается подсветка.
  2. Лампа включается на несколько секунд, и тут же выключается.
  3. Нестабильность яркости.
  4. Изображение постоянно мигает.
  5. Изображение то появляется, то пропадает (может работать без перебоев несколько дней, потом перестать, а потом снова заработать).

Как можно заметить, все перечисленные выше неисправности касаются изображения или подсветки. Они не могут работать, при неправильном регулировании напряжения. Именно так можно определить, что инвертор неисправен.

Какие могут быть неисправности

Существует несколько неисправностей, которые могут касаться инвертора:

  1. Тонкие полосы по всему экрану. Контакт между кристаллом матрицы и платой шлейфа был нарушен. Ремонт невозможен.
  2. Широкие полосы по всему экрану. Нарушение контактов шлейфа, платы управления или микросхем. Восстановление невозможно.
  3. Мигает изображение. Неправильное напряжение питания.

Монитор включается и выключается когда хочет. Поломка касается конденсаторов (он мог вздуться) и стабилизатора.
Нет подсветки. Поломка одной из деталей, отвечающих за подсветку.
Нет реакции на нажатие кнопок. Повреждения шлейфа или кнопок.
Есть подсветка, и нет изображения, только белый экран. Матрице не поступает питание.

Как отремонтировать самостоятельно

Если удалось определить, что проблема касается именно инвертора, нам необходимо разобрать устройство и проверить наличие внешних повреждений на плате. Делаем следующее:

  1. Если были обнаружены вздутые электролиты, их необходимо заменить.

Теперь включаем устройство. Если проблема так и осталась, необходим ремонт инвертора. Важно вернуть напряжение в нормальное состояние.

Причин неисправности может быть несколько:

  1. Сгорел предохранитель инвертора.
  2. Не поступает напряжение через блок питания.
  3. Сломались транзисторы.
  4. Поломка конденсаторов.

После проверки, нужно попробовать еще раз включить устройство.

Теперь определяем, насколько качественно работает подсветка. Для этого:

  1. Отключаем шлейф от матрицы. Это нужно, чтобы ток не поступал к матрице.
  2. Теперь включаем, и смотрим, как будет засвечиваться матрица. Нам нужно увидеть оттенки, которые отличаются от нормального белого (при наличии таковых, можно точно сказать, что проблема в подсветке). Если мы видим красные или черные оттенки, лампу необходимо заменить. Если лампа неисправна, у инвертора срабатывает защита.
  3. Бывают случаи, когда лампа не горит вообще. Здесь перекидываются разъемы инвертора, а лампа подключается к другим каналам детали. На место старой лампы можно поставить новую. Если она тоже не работает, причина поломки касается трансформатора.

Когда необходимо обращаться к специалистам

Первый случай, если необходимо заменить неисправную лампу. Проблема касается скорее не сложности замены, а того, что такую же лампу трудно найти. У мастеров уже есть опыт решения подобных проблем, и они точно что-то посоветуют.

Второй — если конденсатор вздулся, и произошло короткое замыкание. Это могло повредить не одну, а сразу несколько деталей телевизора. Лучше доверить проверку специалистам, тем более, можно быть уверенным, что предохранитель сгорел.

И последняя, самая важная проблема, если пользователь ничего не понимает в устройстве телевизора. Он не знает, из каких деталей он сделан и где они находятся. Лучше отвести телевизор в сервисный центр.

Отремонтировать инвертор можно и самостоятельно, если у человека есть опыт работы с телевизорами, и он знает их строение.

Как проверить лампу подсветки

Это можно сделать несколькими способами:

  • прозвонить мультиметром. Измерять тестером напряжение на выходах инвертора — печальная судьба для тестера. Он сгорит ;
  • проверить одноламповым инвертором;
  • заменить лампу на заведомо исправную;
  • сравнить осциллографом уровни напряжений на холодных концах ламп;
  • проверить с помощью конденсаторов.

Самое важное при замене лампы — отключить защиту на инверторе. У каждой модели инвертора свой алгоритм работы, поэтому смотреть нужно конкретно для ремонтируемой модели. Разберем один способ проверки

Разберем один способ проверки

Самый простой — тестирование с помощью подходящей рабочей лампы подсветки. Если с новой лампой экран работает и выдаёт яркое изображение — проблема в лампе. Если нет — дело в инверторе, шлейфе или надо копать глубже и менять матрицу или схемы

Разберем один способ проверки. Самый простой — тестирование с помощью подходящей рабочей лампы подсветки. Если с новой лампой экран работает и выдаёт яркое изображение — проблема в лампе. Если нет — дело в инверторе, шлейфе или надо копать глубже и менять матрицу или схемы.

До 2004-2005 года в массовом использовании были распространены в основном CRT мониторы и телевизоры, или иначе говоря имеющие в своем составе кинескоп. Их еще, как и телевизоры, называют мониторами и телевизорами ЭЛТ (электронная – лучевая трубка) типа. Но прогресс не стоит на месте и в свое время были выпущены ЖК телевизоры, имеющие в своем составе ЖК (жидко — кристаллическую) матрицу. Подобная матрица обязательно должна хорошо освещаться расположенными с двух сторон, сверху и снизу, 4-мя CCFL лампами.

Это касается 17 — 19 дюймовых мониторов и телевизоров. На телевизорах и мониторах большей диагонали, может быть шесть или более ламп. Подобные лампы с виду напоминают обычные люминесцентные лампы, но имеют в отличие от них, намного меньшие размеры. Из отличий у подобных ламп будет не 4 контакта, как у люминесцентных ламп, а всего два, и для их работы требуется высокое напряжение — свыше киловольта.

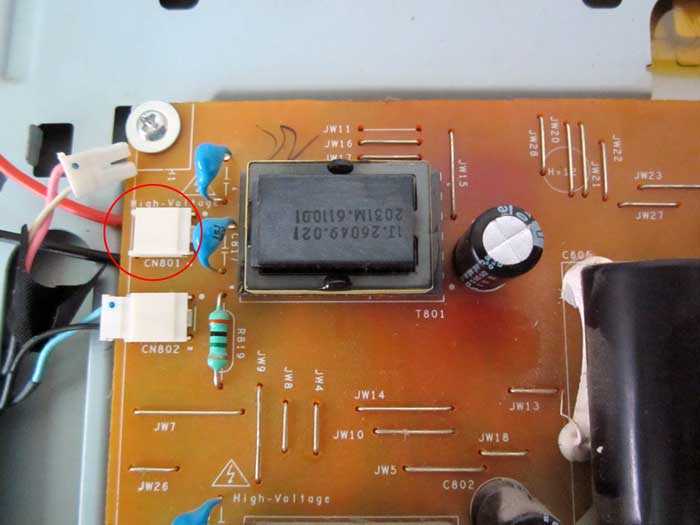

Разъем лампы подсветки монитора

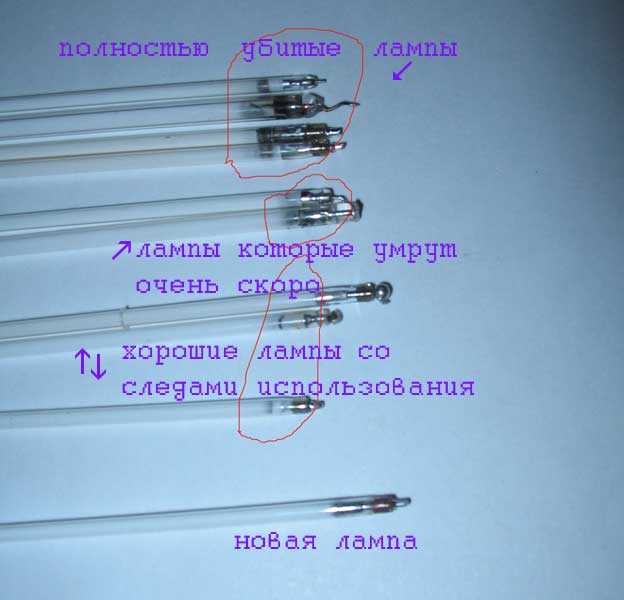

Так вот, эти лампы после 5-7 лет работы часто приходят в негодность, неисправности проявляются типично для обычных люминесцентных ламп. Вот дополнительная информация. Сначала появляются красноватые оттенки в изображении, медленный старт, для того чтобы лампа зажглась ей нужно несколько раз помигать. В особо тяжелых случаях лампа не зажигается вообще. Может возникнуть вопрос: ну погасла одна лампа, они же стоят сверху и снизу матрицы, обычно по две штуки установленные параллельно друг другу, пусть горят только три из них и изображение будет лишь более тусклым. Но не все так просто.

Как проверить инвертор в ноутбуке

В этой статье я объясню, как можно проверить инвертор ЖК-экрана ноутбука.

Отказ инвертора очень похож на индикатор неисправности подсветки. В обоих случаях экран становится очень темным и изображение на экране становится очень слабым, едва заметным под ярким светом.

Если вы подозреваете, что неисправен инвертор, я знаю только один надежный способ проверить это. Это либо заменить инвертор на заведомо исправный и посмотреть, как он работает, или подключить заведомо исправную лампу подсветки и посмотреть, будет ли она светиться.

Инвертор ноутбука обычно находится под ЖК-экраном. В большинстве ноутбуков Вы можете получить доступ к инвертору, если вы удалите лицевую панель ЖК-экрана.Инвертор имеет разъемы на обоих концах.Левая часть инвертора подключена к кабелю ЖК-дисплея. В правой части инвертор подключен к лампе подсветки, которая монтируется внутри ЖК-экрана.

Чтобы убедиться, что инвертор получает питание от материнской платы (через кабель LCD), вы можете проверить его при помощи мультиметра. В моем случае я подключил «+» провод мультиметра к контакту 1 на разъеме и «-» к земле следов вокруг отверстия под крепление винта. Я получил около 19.4V DC на инверторе, значит он получает питание от материнской платы.

ВНИМАНИЕ! Если вы случайно что-то закоротите в инверторе во время тестирования, вы можете повредить инвертор или даже материнскую плату. Делайте это на свой ​​страх и риск! Не уверены? Не делайте этого!

Так, инвертор получает питание от материнской платы, но экран остается темным. Судя по всему, это либо плохо, либо не инвертор подсветки. Давайте проверим ноутбук с рабочей подсветкой.

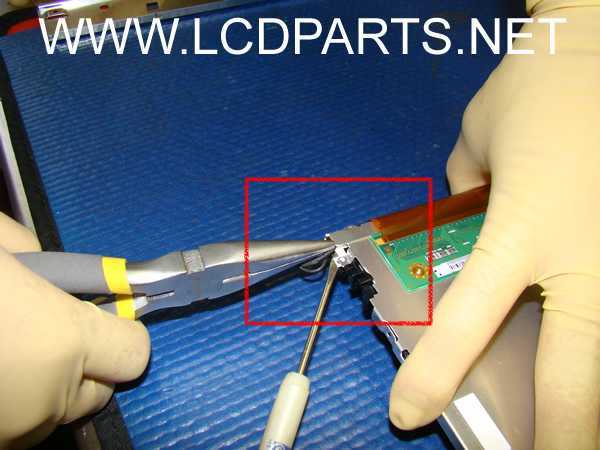

Вот то, что я собираюсь сделать: 1. Я буду отключать ЖК-экран с правой стороны инвертора. В принципе, я отключаю лампу ЖК подсветки которая находится внутри экрана. 2. Я буду подключать мою заведомо исправную лампу подсветки которую вы можете видеть на картинке ниже

Пожалуйста, обратите внимание, что моя тестовая лампа подсветки меньше, чем экран, но для тестирования это нормально

Есть два различных типа разъемов подсветки, вы можете увидеть их на рисунке ниже. Верхний (большой) встречается уже не так часто, как нижний (малый). Я провожу тест с лампой имеющий нижний разьем.

ВАЖНО! Если вы решили купить новую лампу подсветки для теста, вы должны убедиться, что разъем на лампе соответствует разъему на инверторе. Очень часто лампы продаются без каких-либо проводов

Если вы планируете использовать такую подсветку, как испытательное оборудование, вам придется найти провода, как у меня на рисунке.

Наконец, когда вы готовы протестировать ноутбук, отключите ЖК-экран с правой стороны инвертора.

Подключите контрольную лампу подсветки и включите ноутбук.

В моем случае, подсветка загорается, поэтому инвертор борту работает должным образом.

5 Responses to “Как проверить инвертор в ноутбуке”

Скажите пожалуйста, если при уменьшении яркости экрана, экран начинает мерцать это говорит о неисправности инвертора или лампы. Такое началось сразу после замены инвертора.

инвертор возможно не совсем от вашего ноутбука, нужно проверять напряжения или на заведомо исправном аналогичном инверторе

Доброго дня. Не работает подсветка экрана ноутбука Asus A7. Менял инвертор тоже самое. Поставил Крышку с экраном от другого ноутбука этой серии, тоже самое. В чем проблеме может быть, где искать. материнка ранее была заменена с рабочего донора.

при условии, что новый инвертор и экран рабочий, проблема по питаниям на мамке, если все комплектующие по отдельности являются рабочими, проверять шлейфы.

LED-подсветка своими руками

Многие пользователи самостоятельно переходят с подсветки CCFL-ламп на светодиодные ленты. Порой новый комплект люминесцентных трубок не дает желаемого результата. Особенно в случае, если проблемы с инвертором. Поэтому выходом может быть установка светодиодов. При этом плотность посадки не должна быть ниже 120 шт. на 1 м ленты. Стоимость приобретенных элементов не превышает цены новых трубок. А при необходимых знаниях и навыках работы с такой техникой замену можно провести за 2-2,5 часа.

Как заменить подсветку монитора на светодиодную

Чтобы поменять лампы на светодиоды, необходимо разобрать монитор и извлечь старые источники света. Для этого следует:

  1. Отсоединить подставку и открутить винт, удерживающий заднюю стенку устройства.
  2. С помощью плоской отвертки снять тыльную панель с защелок, расположенных по периметру корпуса.
  3. Извлечь плату с кнопками и внутренний металлический корпус.
  4. Отсоединить провода от люминесцентных трубок и шлейф, идущий к матрице.
  5. Демонтировать матрицу и разместить на мягкой ровной поверхности.
  6. Разобрать блок с подсветкой и снять лампы.

В мониторах могут быть установлены трубки 2 типоразмеров: 7 или 9 мм. LED-лента имеет ширину 9 мм, поэтому если ее невозможно разместить в посадочном месте, то края обрезают. Новые источники света питаются напряжением 12 В. Получить его можно с блока питания устройства через стабилизатор DC-DC, собранный на ML-микросхеме. Иногда ленту напрямую подключают к питанию, однако тогда экран не будет гаснуть после отключения монитора.

Для решения этой проблемы используют стабилизатор KIA431A, который открывается малым током. Нужно среднюю ножку («земля») выпаять, к ней подсоединить провод и изолировать его. От 2 пина шлейфа блока питания берут +12 В и подключают к нему стабилизатор напряжения DC-DC. Устройство крепят 2-сторонним скотчем возле блока управления.

Использование такой схемы дает ровный свет нужного оттенка без мигания, а экран гаснет, когда устройство неактивно.

Схема диммируемого драйвера светодиодной ленты

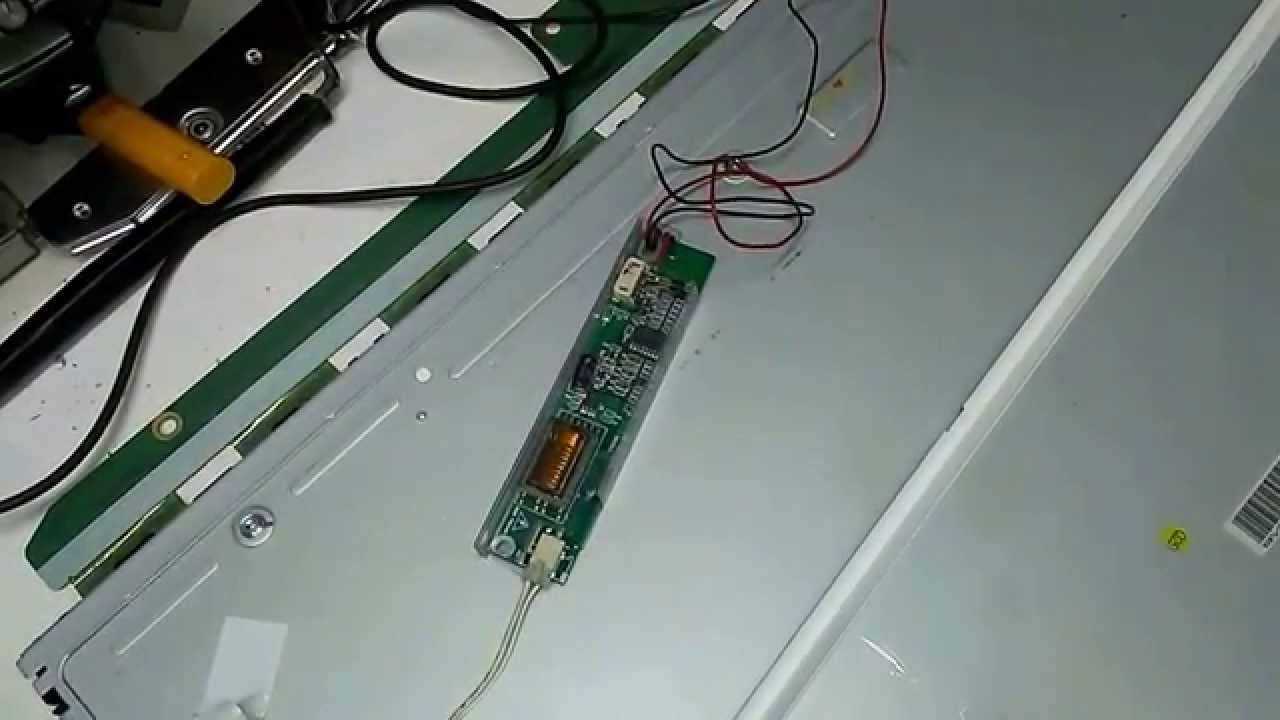

В случае выхода из строя инвертора необходимо найти новый источник питания светодиодной ленты. Тогда яркость можно изменять регуляторами матрицы или настройками монитора. Существует 2 вида изменения интенсивности подсветки: с помощью встроенного регулятора или внешним диммированием.

Схема светодиодной подсветки со встроенным диммером

Управление яркостью светодиодов можно сделать от штатного широтно-импульсного модулятора. Сигнал генерируется схемой управления устройства без вывода дополнительных органов управления на лицевую панель. Для этого нужно собрать логическую схему И-НЕ. Это инвертор, у которого на выходе будет 1 только тогда, когда на входе будет 0.

Схема монтируется на входе On/Off регулятора, и выставляется постоянное значение выходного напряжения 12 В. Величина подстроечного сопротивления должна быть около 10 кОм. Более точное значение можно установить при включенном регуляторе.

Схема для внешнего диммирования

В мониторах с двумя управляющими клавишами функции нужно выбирать из экранного меню. В таких случаях лучше вывести орган управления подстроечного резистора на лицевую панель. Для создания схемы регулировки яркости светодиодов со встроенным диммером нужно на плате найти пины с такими обозначениями:

  • On — сигнал на включение подсветки (+5 В);
  • Dim — управление яркостью подсветки;
  • +12 В — питание нагрузки.

Основой схемы управления является линейный регулятор LM2941. В связи с тем, что девайс имеет инвертируемый выходной импульс, для его согласования с прямым сигналом On следует собрать инвертор на 1 транзисторе. Для регулировки уровня яркости в схеме последовательно установлены 2 переменных резистора. Это позволяет более плавно изменять выходное напряжение.

Переменный резистор RV1 номиналом 5,1 кОм и многооборотное подстроечное сопротивление RV2 (4,8 кОм) позволяют поддерживать напряжение около 13 В, необходимое для питания светодиодов. Ими же можно регулировать яркость свечения в заданных пределах. Достоинствами такой схемы являются ее простота и возможность использования стандартной светодиодной ленты.

Вместе с тем немного нарушается баланс белого цвета, который уходит в зеленоватые оттенки. Из-за небольшой плотности расположения светодиодов наблюдаются конусы засветки возле каждого элемента. Поэтому лучше использовать ленту с более частой посадкой элементов (более 120 шт. на метр).

Определение контактов соединения инвертора с блоком питания

Теперь нам необходимо определиться с подключением. Плата инвертора с блоком питания имеет лишь один разъём подключения для коннекта с платой контроллера матрицы. Зная, какие контакты есть на выходе этой платы и платы внешнего инвертора, мы можем соединить их проводами. Рассматриваем плату монитора ViewSonic с блоком питания и видим там схему контактов разъёма

На картинке выше у нас следующая расшифровка разъёма:

  • два левых контакта +12 отвечают, как видно из обозначения, за подачу плюса;
  • два средних контакта GND отвечают за массу (или минус);
  • правый верхний контакт ON/OFF отвечает за подачу сигнала на включение/выключение монитора;
  • нижний правый контакт BRIG отвечает за управление монитором.

Теперь посмотрим, что у нас есть на выходе с платы внешнего инвертора

Здесь контакты расположены одним рядом и имеют следующее назначение слева направо:

  • два контакта GND — это масса (минус);
  • контакт ADJ — это управление подсветкой;
  • контакт ON/OFF — включение и выключение подсветки;
  • два крайних контакта VCC — соответственно, подача плюса.

В нашем случае мы будем соединять попарно одним проводом контакты плюса и массы, и по одному проводу на включение/выключение платы и на управляющий контакт. В идеале, можно на каждый контакт цеплять отдельный провод.

Если на ваших платах нет схемы с расшифровкой, то вы всегда можете найти даташит (от английского Datasheet, что в дословном переводе обозначает «бумажка с информацией», то есть «документация») используемой вами платы. Подчёркиваем, что удобнее и выгоднее искать документацию именно по модели платы, а не по модели монитора, в которой эта самая плата была установлена

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Иначе говоря, при параллельном соединении конденсаторов мы применяем формулу последовательного соединения резисторов или их емкость просто складывается, при последовательном соединении общая емкость считается по формуле аналогичной параллельному соединению резисторов. Если же вам что-то непонятно, пишите мне!

Проблемы в высоковольтной части блока питания (инверторе)

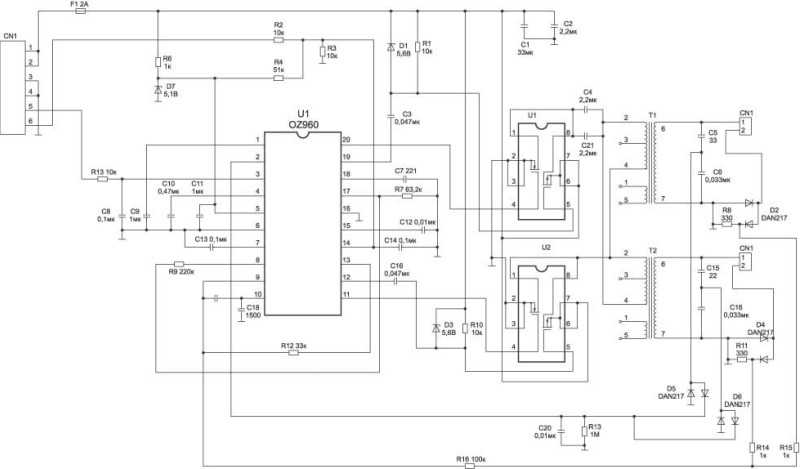

Если есть возможность, то в первую очередь, всегда отыскивайте схемы ремонтируемого устройства. Давайте рассмотрим высоковольтную часть одного из мониторов

Если вы видите, что предохранитель блока питания монитора сгорел, это означает, что сопротивление между проводами питания шнура монитора (входное сопротивление), на какой-то момент стало очень низким (короткое замыкание). Где-то около 50 Ом и меньше, что в свою очередь, по закону Ома, вызвало повышения тока в цепи. От большой силы тока у нас и сгорел проводок предохранителя.

Если предохранитель в металлическо-стеклянном корпусе, мы можем вставить абсолютно любой предохранитель в крепление и прозвонить мультиметром в режиме Омметра 200 Ом сопротивление между штырьками вилки. Если у нас сопротивление равно нулю и до 50 Ом, то ищем пробитый радиоэлемент, который звонится на ноль или на землю.

Вставляем предохранитель, переключаем мультиметр на 200 Ом и подключаем его к вилке шнура питания. Убеждаемся, что сопротивление очень маленькое. Далее не торопимся вынимать предохранитель.

Итак давайте по схеме посмотрим, какие радиодетали у нас могут коротнуть. На фото выделены цветными рамками те детали, которые необходимо будет проверить при коротком замыкании в высоковольтной части

Все эти процедуры для измерения сопротивления, делаются для того, чтобы вызвонить перечисленные детали по одной. То есть выпаиваем и снова замеряем через вилку сопротивление. Как только мы получим на входе вилки высокое сопротивление, заменив или убрав дефектный радиоэлемент, то можно смело включать вилку в розетку и копать уже дальше.

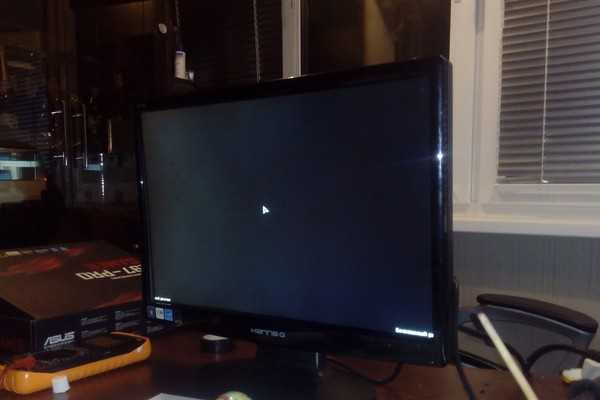

Пропадает подсветка монитора

Монитор у нас включается, работает секунд 5-10 и тухнет. Это говорит о том, что одна из ламп CCFL подсветки дисплея пришла в негодность. Перед этим часть экрана может также немного моргать. Инвертор в этом случае будет уходить в защиту, что и будет проявляться в автоматическом отключении подсветки монитора.

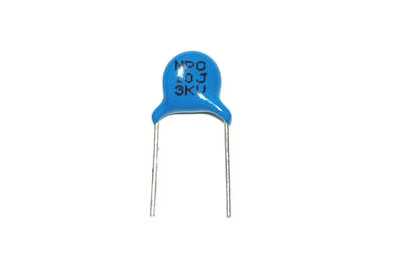

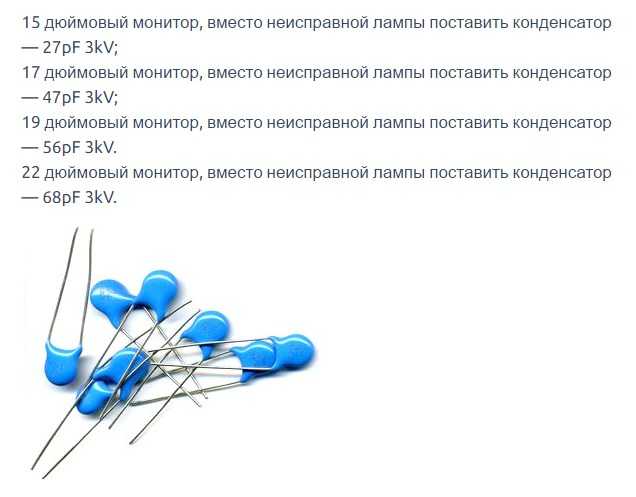

Для того, чтобы мы могли проверить лампы и исключить дефектную, надо купить в радиомагазине высоковольтный конденсатор. 27 пикофарад х 3 киловольта для мониторов диагональю 17 дюймов, 47 пф для монитора 19 дюймов и 68 пф для 22 дюйма.

Данный конденсатор нужно припаять к контактам разъема, к которому подключается лампа подсветки. Саму лампу, разумеется, при этом нужно отключить. Соединяя конденсатор поочередно к каждому разъему, мы добиваемся того, что инвертор у нас перестает уходить в защиту. Монитор заработает, хотя будет немного тусклым.

Конечно, редко кто так делает. Самая фишка — это отключить защиту на самой микросхеме ШИМ ))). Для этого гуглим «снять защиту инвертора xxxxxxx» Вместо «хххххх» ставим марку нашей микросхемы ШИМ. Как-то я отключал защиту на мониторе с микросхемой ШИМ TL494 по схеме ниже, припаяв резистор на 10 КилоОм. Моник работает до сих пор. Нареканий нет).

Признаки поломки инвертора

Сложно в одной статье написать про все возможные неисправности инвертора, а потому уделим внимание только основным, которые возникают чаще других. Зная эти признаки, можно самостоятельно продиагностировать проблему и произвести ремонт своими руками

Основные неисправности возникают из-за выхода из строя конденсаторов в блоке питания и фильтров. Если теряется емкость или происходит сбой в цепи питания, то напряжение начнет падать.

Ключи получат дополнительную нагрузку и в итоге сгорят. В LCD телевизоре часто сгорают сами лампочки в сети. В таком случае есть два пути решения проблемы – найти испорченную лампу и поставить новую или просто заменить не сам инвертор телевизора (LG или другой популярной серии), а ленту.

Основные признаки неисправности инвертора на ЖК телевизоре:

  1. Подсветка полностью перестала работать и не включается.
  2. Лампы сначала включаются, как при обычной работе ЖК телевизора, горят несколько секунд, а после сами обесточиваются.
  3. Экран перестает светиться после долгого простоя (телевизор не включали больше месяца).
  4. Мигает монитора.
  5. Яркость экрана в разных частях – неравномерно.

Если возникла одна из вышеописанных проблем, необходимо в первую очередь проверять напряжение на стабильность и отсутствие пульсации. Далее нужно протестировать прохождение команд, которые связаны с регулировкой подсветки. Они будут исходить от телевизионной материнской платы.
Если проблемы не найдены, нужно демонтировать защиту с самого инвертора и искать неисправность там. Для начала внимательно осмотреть плату, возможно, там некоторые элементы сгорели – в таком случае проще заменить инвертор телевизора (LG или любой другой марки).
Если части инвертора не сгорели, то измеряем показатели сопротивления и напряжения. Для этого необходим специальный тестер. Следующий шаг – перепроверка транзисторных ключей.


Если проблема так и не найдена, необходимо убедиться в работоспособности высоковольтных трансформаторов. Если специалисты при сборке провели некачественную изоляцию или неправильно собрали детали, то это станет причиной возникновения серьезных проблем.
Обрывы и смыкание между витками на трансформаторах – еще одна возможная причина поломки.
Пошагово выполняя эти шаги, можно быстро найти деталь, которая вышла из строя.

Подключение матрицы к скалеру.

На самом деле, мне повезло, и у меня подключение обеих матриц было идентично. Пришлось только разобрать шлейф монитора 17″ и просто переставить контакты местами. Входы в матрицу тоже идентичны, в итоге я одним шлейфом проверил сразу 2 матрицы разных мониторов.

Разъём и обозначения на матрице.

Видно 10 каналов, питание 5 вольт и промежутки между каналами — это масса.

Разъём скалера.

Трындец, вот тут я встал в ступор. Ни одной маркировки на данный разъём.

Хорошо, что есть добрые люди, которые выложили другую версию скалера с точно такой же распиновкой.

На шлейфе от матрицы до родного скалера всё перепутано. Надо исправить)

То есть: питание первым, а дальше, как разведено на матрице, по порядку, по 2 сигнальных провода. Не путаем + и -, незабываем про земляные (GND).

Вот так получилось у меня.

Вариант для проверки.

Окончательный вариант.

На матрице два левых питание +5 их вставляем первыми, затем один красный их середины, это общий. Если перевернуть матрицу, то видно что они уходят на массу.

А далее, первая пара, вторая пара и т.д.

Для контроля я подключил только общий и питания, включил скалер. Сразу стало понятно, что матрица работает, она сразу стала чёрной. Без питания, когда работают только лампы, она более светлая.

Применение светодиодных источников освещения в ЖК-мониторах

В связи с широким распространением светодиодной осветительной техники при ремонте часто возникает идея заменить морально устаревшие газоразрядные лампы LED-светильниками. Эта мысль имеет право на жизнь, и реализовать ее несложно. Но замена ламп на светодиоды в мониторе потребует решения нескольких вопросов.

  1. Размеры. CCFL-лампа устанавливается внутри специального профиля. Ширина этой канавки бывает 7 мм или 9 мм. Ширина ленты должна позволять установить ее в паз этого профиля. В некоторых случаях оказывается возможным подрезать края «негабаритного» полотна до 1 мм с каждой стороны так, чтобы не повредить токоведущие шины. Если все получится, то лента хорошо впишется в профиль.

  2. Получение равномерной освещенности. Светодиоды на полотне расположены на расстоянии друг от друга, поэтому при использовании обычной ленты легко получить распределение потока полосами, несмотря на наличие эффективной рассеивающей системы. Чтобы этого избежать, потребуется светильник не менее чем со 120 элементами на метр (минимум 90).

Источник питания. Замена ламп в мониторе на низковольтную светодиодную ленту потребует пониженного, по сравнению с CCFL, напряжения питания. Это напряжение можно поискать на штатной плате дисплея, но мощность ленты не должна быть менее 10 Вт, так как световой поток в рассеивающей системе подвергается серьезному ослаблению. Не факт, что нагрузочная способность штатного источника окажется достаточной. Поэтому в некоторых случаях для питания LED-ленты применяют отдельный выносной блок питания на соответствующее напряжение. Неудобство очевидно: подсветка выключается отдельно от монитора, и отсутствует регулировка яркости (или для нее придется городить отдельную схему). Проблема яркости возникает и при первом варианте, но в обоих случаях ее несложно решить.


Распиновка разъема и вывод DIM.

Яркость штатной CCFL-лампы регулируется методом ШИМ, для этого в инверторе предусмотрена специальная схема. В данном случае инвертор должен быть удален, а ШИМ-сигнал можно использовать в своих целях. Для этого на плате надо найти разъем, рядом с одним из выводов которого будет надпись DIM. На нем присутствует ШИМ-сигнал, который можно проконтролировать осциллографом. К этой точке надо подключить отрицательный вывод ленты через транзисторный ключ. В качестве ключевого элемента можно применить MOSFET-транзистор с N-каналом. Он должен быть рассчитан на полный ток отрезка ленты с запасом. 99+ процентов случаев закроет полевик AP9T18GH – его можно найти на вышедших из строя материнских платах компьютеров. Он позволяет работать с нагрузкой до 10 А.


Схема регулирования яркости.

При наличии навыков и знаний можно задействовать штатную схему регулирования яркости и включения-отключения подсветки, добавив к ней два транзисторных ключа и выставив напряжение на выходе 12 вольт.


Переделка штатной схемы.

В этом случае для переделки никаких дополнительных и внешних устройств не потребуется, и монитор будет работать в штатном режиме. Надо лишь подать на вход коммутатора сигналы DIM и ON, присутствующие на разъеме.

Для закрепления информации видео: Замена изношенной платы светодиодной подсветки ЖК телевизора на стандартную LED ленту.

Замену штатных ламп подсветки на аналогичные или светодиодные нельзя назвать простой. На самом деле это трудоемкий процесс, требующий знаний и умений. Но все же для мастера среднего уровня это вполне достижимо, и после ремонта дисплей прослужит еще долгие годы. При необходимости, ремонт вновь установленной светодиодной подсветки монитора труда не составит – опыт будет уже наработан.

Какие могут быть неисправности

Существует несколько неисправностей, которые могут касаться инвертора:

  1. Тонкие полосы по всему экрану. Контакт между кристаллом матрицы и платой шлейфа был нарушен. Ремонт невозможен.
  2. Широкие полосы по всему экрану. Нарушение контактов шлейфа, платы управления или микросхем. Восстановление невозможно.
  3. Мигает изображение. Неправильное напряжение питания.
  4. Монитор включается и выключается когда хочет. Поломка касается конденсаторов (он мог вздуться) и стабилизатора.
  5. Нет подсветки. Поломка одной из деталей, отвечающих за подсветку.
  6. Нет реакции на нажатие кнопок. Повреждения шлейфа или кнопок.
  7. Есть подсветка, и нет изображения, только белый экран. Матрице не поступает питание.

Из чего состоит ЖК монитор

Основные элементы ЖК монитора:

  • матрица;
  • LCD подсветка;
  • соединительные провода;
  • корпус.

Главным узлом дисплея является матрица. Это многослойный узел, состоящий из двух пластин, изготовленных из специального сорта стекла. На них нанесены параллельные бороздки, причем, на одной пластине они расположены горизонтально, а на другой — вертикально.

Между пластинами расположен тонкий слой жидких кристаллов. При совмещении пластин получаются квадратики, которые образуют массив отдельных управляемых элементов, называемых пикселями.

Изображение на экране появляется благодаря способности каждого пикселя пропускать определенные световые волны по сигналу с управляющего устройства. Разная длина волн соответствует определенному цвету, благодаря чему появляется возможность построить цветное изображение.

Интересно! Сами по себе жидкие кристаллы не светятся, поэтому, для получения яркого изображения их надо осветить. Эту функцию выполняют лампы подсветки, расположенные позади матрицы. Соединительные провода позволяют нужным образом поляризовать каждый пиксель и получить на экране любое изображение.

Ремонт трансформатора подсветки монитора Samsung 940N. — Технологии — Практика

Достался по случаю монитор Samsung 940N. При включении, на секунду появлялось изображение, потом экран гас. При поверке, был обнаружен неисправным трансформатор подсветки (обрыв одной вторичной обмотки). Нового трансформатора не было, да и его замена в условиях мастерских была чуть меньше стоимости монитора. Решено было попробовать его восстановить в домашних условиях.Трансформатор был выпаян из платы монитора, осмотрен. Конструкция его не подлежала разборке. Так как преобразователь для ламп подсветки был однотактным (в сердечнике трансформатора скорее всего имеется зазор), было принято решение аккуратно его разломать, чтобы в дальнейшем попытаться его восстановить (зазоры при склейке не должны сильно ухудшить его работу).

Отвёрткой осторожно были отломаны от Ш-образного сердечника его боковые перемычки. Потом, чтобы освободить доступ к обмотке, пластмассовый каркас трансформатора.Старая обмотка была срезана и на место её намотана новая, 8 секций по 80-100 витков в одной секции тонким проводом (был 0,1), желательно нужен ещё тоньше

После намотки обмотки, сердечник трансформатора был склеен супер клеем. На фотографии хорошо виден склееный шов. Так же был склеен и каркас трансформатора. Получилось без верхней защитной части (слишком мелкие были кусочки).

Ниже на рисунке вид трансформатора с обратной стороны, новая обмотка с левой стороны, выводы ещё не пропаяны. После пропайки выводов и прозвонки трансформатора — сопротивление новой обмотки получилось значительно ниже оставшейся. Ну это и понятно, новая обмотка моталась проводом толще, чем оригинальная.

Далее трансформатор был установлен в плату блока питания монитора (новая обмотка с нижней стороны платы). Монитор был собран и проведены испытания на работоспособность.После включения монитора загорелись все лампы подсветки, блок питания в защиту не уходил. Тестовый прогон монитора показал вполне удовлетворительную работу отремонтированного трансформатора.

Так же можно восстановить работоспособность монитора и без перемотки трансформатора — переводом монитора на работу только от 2-х ламп подсветки (одна сверху и одна снизу), которые можно запитать от оставшейся работающей вторичной обмотки высоковольтного трансформатора. Для этого необходимо будет удалить из платы блока питания монитора SMD-диод «СА2»: D10 или D11, (зависит от того — какая обмотка трансформатора неисправна) и соответственно переставить разъёмы лампы подсветки. Неисправную обмотку необходимо будет механически, аккуратно удалить (срезать ножом). После этого, соответственно яркость монитора немного снизится, но монитор останется вполне рабочим.

Возможные неисправности

Наиболее часто встречается такая ситуация, когда изображение на экране отображается, но подсветка отсутствует. Рассмотреть что-либо на мониторе можно лишь под определенным углом зрения или подсветив дисплей ярким фонариком.

Причинами такого состояния экрана могут стать следующие:

  • Лампы подсветки находятся в неисправном состоянии. Решение данной проблемы очень простое – нужно просто заменить неисправный элемент и проверить работоспособность. При отсутствии нужной лампы, в схему допускается впаять резистор с наиболее подходящей мощностью и сопротивлением.
  • Требуется ремонт инвертора, обеспечивающего работу ламп подсветки.

Второй случай относится к более сложным, поскольку схема этого устройства содержит большое количество элементов и каждый из них может выйти из строя. Схема, рассмотренная выше, содержит высоковольтный трансформатор инвертора и множество мелких деталей – транзисторов, резисторов, конденсаторов и т.д. В большинстве случаев неисправность легко определяется по следам типичного черного цвета, оставляемым на плате.

Во время поиска неисправностей нельзя касаться инвертора и других электронных плат, пока монитор находится подключенным к сети. Наибольшую опасность для жизни и здоровья представляют элементы, находящиеся под напряжением 1500 В и выше.

Если подсветка экрана исправна, а изображение все равно отсутствует, требуется проверить инвертор на мониторе. Существует два варианта решения этой проблемы:

  • Монитор подключен к внешнему блоку питания, соединенному с отдельной платой инвертора. Обычно такая неисправность устраняется простой заменой детали и соединением ее с платой контроллера. Это вполне возможно, поскольку разъемы большинства устройств являются универсальными.
  • Во втором случае в мониторе имеется собственный встроенный блок питания, расположенный вместе с инвертором на общей плате. Здесь используются разные способы решения проблемы, которые в большинстве случаев под силу только специалистам.
Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
