Как проверить напряжение в розетке мультиметром

Техника безопасности

Чтобы не допустить поломки прибора, в ходе измерений следует соблюдать следующие правила техники безопасности:

Переменное напряжение.

Определение потенциала сети должно выполняться в следующих условиях:

1. Если заранее не известна величина напряжения, переключатель тестера ставится в положение максимального значения.
2. Не измерять цепи с номиналом более 750 В.

Видео описание

Видео-инструкция измерения напряжения мультиметром:

Кроме того, сам электрик должен быть защищен диэлектрическими перчатками – какое бы напряжение не измерялось.

Постоянный и переменный ток.

При измерении силы тока действуют похожие правила:

1. Если номинал не определен, предел измерений выставляется в наивысшее положение.
2. Когда экран показывает значение «1», переключатель требуется установить на ступень выше в большую сторону.
3. При работе с гнездом 20А время контакта щупов с токопроводящими частями не должно превышать 15сек.

Последнее условие требуется соблюдать, ввиду отсутствия специального предохранителя в данном режиме.

Сопротивление цепи.

При измерении этого параметра электроцепь должна быть обесточена. Если проверяются конденсаторы, они должны быть полностью разряжены.

Также следует соблюдать общие правила эксплуатации тестера. Так, напряжение в розетке 220 В можно начинать проверять, когда переключатель мультиметра не находится в положении Ohm и корпусная крышка плотно закрыта.

Видео описание

Видео-пример замера мультиметром напряжения в 1-фазной и 3-фазной сети:

Коротко о главном

Мультиметр предназначается для измерения параметров электрической цепи – напряжения, сопротивления, силы тока и др. В устройстве есть 3 главные области – дисплей, переключатель режимов и гнезда для щупов. Для замера конкретной характеристики выбирает свой определенный сектор.

Классифицируется тестер на 2 вида – аналоговые и цифровые. Первые дешевле, вторые точнее и удобнее, но дороже. Измерение параметров сети требуется для выявления ее текущего состояния и безопасности в эксплуатации домашнего электрооборудования.

Ошибка №5 – Замер силы тока двигателя

Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.

Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.

Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.

Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.

Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).

Это означает превышение предела. В худших ситуациях прибор может выйти из строя.

Что же делать?

Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.

В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).

Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.

Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.

Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее

Как переменного, так и постоянного.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах

Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

     — Красный щуп в гнездо VΩmA

     — Черный щуп в гнездо COM

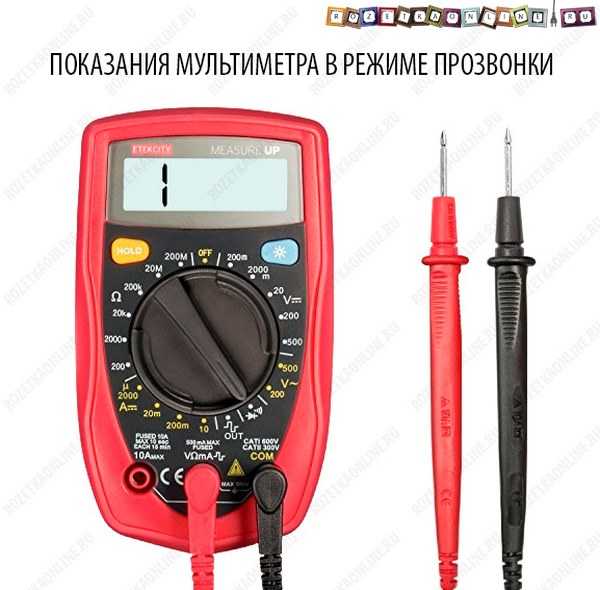

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

 Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Измерение напряжения

При измерении напряжения необходимо точно знать, постоянное оно или переменное. Источниками постоянного напряжения являются аккумуляторы, батареи, некоторые модели генераторов и источников бесперебойного питания.

Большинство дизельных генераторов и ИБП для бытового использования выдают переменное напряжение, как и сетевые розетки 220 В и 380 В. Чтобы не ошибиться с выбором режима, обязательно нужно уточнить характеристики в инструкции или в информационной табличке на самом устройстве.

Внимание! Измерения напряжения проводятся с включенным питанием, поэтому следует помнить о правилах техники безопасности при выполнении работ. Подключение к устройству-потребителю всегда выполняется параллельно

Как измерить постоянное напряжение

Алгоритм измерения параметров постоянного напряжения выглядит так:

• Установить переключатель мультиметра в сектор DCV. По умолчанию выбирается максимальный предел значений, предусмотренный модификацией.
• Подключить красный щуп в разъем VΩmA, а черный — в разъем Common.
• Подключиться к потребителю или источнику параллельным способом, соблюдая полярность.
• Оценить результаты на дисплее. При слишком низких показаниях — отключиться, переместить колесо переключателя на меньший предел и повторить все сначала.

Если примерная величина напряжения известна, можно сразу устанавливать необходимый диапазон на шкале. Если пользователь не имеет понятия, какое напряжение покажет прибор, то начинать стоит с максимального предела, который установлен для вашей модели мультиметра. Обычно это около 600 В. Устройства профессионального уровня могут измерять вольтаж и в пределах до 1000 В, но в бытовых условиях этого не требуется.

Цель измерения параметров сети

У многих начинающих домашних электриков нередко возникает вопрос не только о том, как померить напряжение мультиметром в розетке 220 В, но и для чего это делать. Дело в том, что согласно требованиям ГОСТ, отклонения характеристик бытовой сети в большую или меньшую сторону не должно превышать 10 % от номинала.

Точная диагностика характеристик сети позволит эффективно защитить бытовые электроприборыИсточник encom74.ru

Однако это не означает, что все без исключения домашние электроприборы смогут безаварийно работать в таких условиях – скорее, наоборот. Так, условно бытовую технику можно разделить на 3 категории со следующими пределами перепада рабочего напряжения:

1. Стандартное оборудование – чайник, плитка, стиральная машинка – в пределах 5-7 %.
2. Лампочки и другие осветительные приборы – не более 3 %.
3. Точная техника – компьютеры, камеры, медицинские аппараты – до 1-3 %.

Как видно, большая часть эксплуатируемого в быту электрооборудования так или иначе страдает даже от «нормальных» колебаний параметров сети. Поэтому пользователю ничего не остается, как лично проверить напряжение в сети мультиметром – чтобы удостовериться в его нормальном или ненормальном показателе, и принять соответствующие меры.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

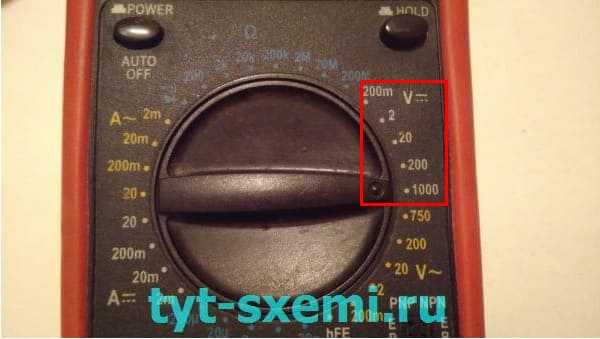

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Электробезопасность

При работе с мультиметром обязательно выполнение следующих правил обращения с прибором, обеспечивающих защищенность в плане электрической безопасности:

• запрещается работать с цифровым мультиметром в условиях повышенной влажности (в ванной комнате с остатками влаги, например);
• недопустимо менять положение кругового переключателя, а также выбирать новый предел измерения в процессе снятия показаний в розетке;
• ни в коем случае нельзя измерять электрические величины со значениями, превышающими выбранный вами предел;
• категорически запрещено пользоваться цифровым прибором при неисправных (поврежденных механически или надломленных) измерительных проводах и щупах.

В заключение отметим, что к этой же проблематике (а именно – к вопросу безопасности) следует отнести и еще одну особенность применения мультиметра. Дело в том, что при работе с этим прибором вы сможете не только померить действующее напряжение, но и установить характер неисправности, проявляющейся в виде его отсутствия.

Для этого вам дополнительно потребуется обычная индикаторная отвертка, посредством которой вы сможете установить факт наличия (или отсутствия) «фазы» на одном из розеточных клеммников.

Случается, что индикаторная отвертка показывает наличие «фазы», а при вставлении обоих измерительных щупов в розетку показание мультиметра не меняется. Это значит, что в «нулевой» жиле электропроводки имеется обрыв, или нарушен контакт в соединении ее с розеточным клеммником.

Использование мультиметра очень упрощает работу электрика. И на бытовом уровне прибор может пригодиться, если надо проверить, исправна ли розетка, и какое напряжение в сети.

Замер напряжения

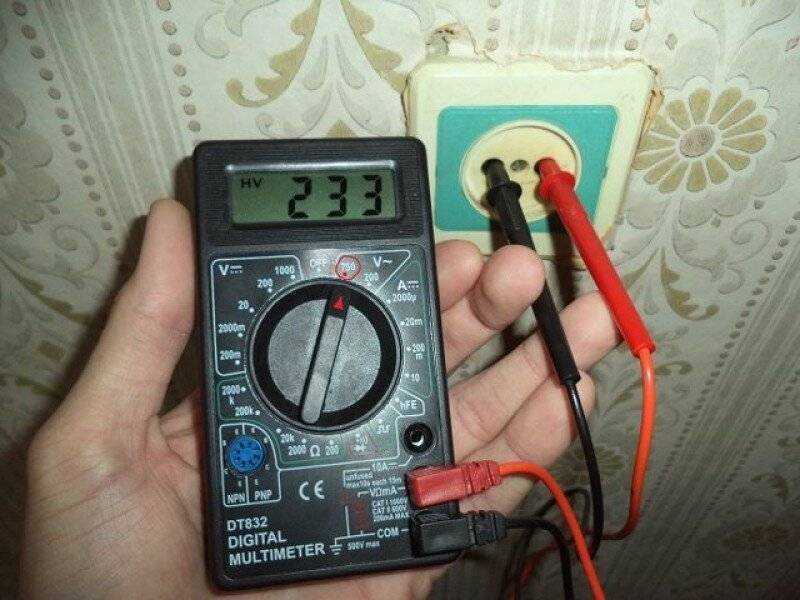

Проверить мультиметром напряжение в розетке очень просто. Для этого необходимо сделать следующее:

1. Измерительный прибор перевести в режим вольтметра. Выбрать опцию замера переменного напряжения круговой рукояткой с порогом измерений 600–1000 v. Каждый прибор имеет индивидуальный параметр порогового измерения, как отмечалось в статье выше.
2. Красный измерительный щуп соединить с первым разъемом розетки.
3. Черный измерительный щуп вставить во второй разъем.

На экране высветится значение переменного напряжения.

Если мультиметр не показал величину напряжения, то это значит, что электрическая цепь имеет какое-то повреждение. Далее будет дана пошаговая инструкция, как прозвонить розетку мультиметром.

Поиск неисправности

Розетка является частью электрической цепи. Эта цепь состоит из:

1. Вводного провода от внешнего распределительного шкафа.
2. УЗО или автомата для защиты цепи от коротких замыканий и перепадов напряжения.
3. Счетчика контроля потребления электричества.
4. Электрической проводки.
5. Электрических распределительных коробок.

На любом из этих устройств может возникнуть неполадка с подачей электрического тока до оконечного устройства. Порядок проверки следующий:

1. Если в помещении находится еще несколько розеток, то стоит проверить напряжение всех этих устройств. Если напряжение на них есть, то значит проблема заключается в проводе, питающем неисправный элемент или внутри распределительной коробки, использующейся для ответвления. Если все оконечные устройства неисправны, то это указывает на неисправность самой распределительной коробки.
2. Далее необходимо определить, какой именно провод не доходит до устройства: нулевой или фазный.

Определить фазу в розетке можно с помощью мультиметра. Для этого нужно:

1. Тестер установить в режим вольтметра для замера переменного напряжения до 600–1000 вольт (величина зависит от типа прибора).
2. Красный контрольный щуп соединить с любым разъемом розетки.
3. Если данных нет, то щуп соединяется с другим разъемом.

Фазный провод покажет напряжение 2.4 v. Если тестер показал фазу обоих разъемов, то это указывает на отсутствие или плохой контакт нулевого провода.

Далее необходимо проверить контактные соединения самого устройства. Проводится проверка следующим образом:

1. Отключить питание цепи вводного провода. Для этого необходимо отключить защитный автомат.
2. Открутить один или два крепежных винта крышки розетки.
3. Снять защитную крышку.
4. Ослабить винты крепления.
5. Вынуть элемент из короба.

Далее стоит осмотреть крепление проводов к контактам. Часто, по причине нагрузки, концы проводов обгорают и обламываются. Нужно отсоединить оба провода, обрезать концы, заново зачистить изоляцию и соединить провода на место. После этого оконечное устройство крепится и собирается с соблюдением обратной последовательности.

После того как розетка была собрана, требуется включить подачу напряжения и повторить замер. Если напряжения нет, то значит стоит проверить состояние распределительной коробки.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

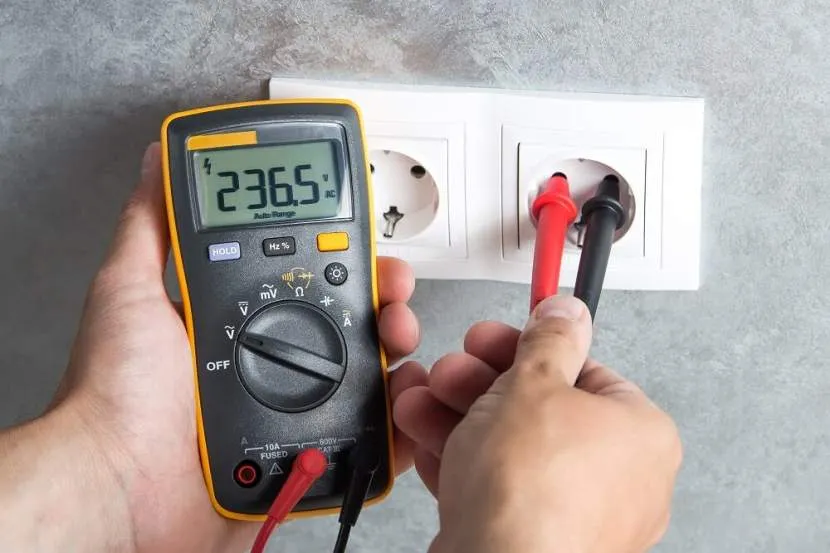

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными. При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству

Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

• Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
• В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
• Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
• После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Измерение напряжений

Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.

Измерение переменного напряжения

Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.

Мультиметр выставлен на измерение переменного напряжения

Если вы не знаете примерные значения источника напряжения, то всегда нужно ставить предел измерений прибора на максимум.

Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.

Проверка сетевого напряжения мультиметром

И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.

Мультиметр выставлен на измерение постоянного напряжения

Так как в приведенном примере измеряется аккумулятор 18650, то наверняка его максимальное значение не может быть выше 5 В. Поэтому, можно смело ставить 20 В, если вы уверены в источнике и в своих предположениях.

Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.

Измерение напряжения аккумулятора

То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.

Правильная полярность прибора и аккумулятора

Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Измеряем напряжение в розетке

Большая часть моделей измерительных инструментов имеет три отверстия для подключения щупов и пару проводов: красный и черный. Гнездо для черного провода всегда одно – COM, а для красного – все остальные. В основном для всех видов измерения используется гнездо с обозначением, где есть V.

Проверка мультиметром напряжения

Третье отверстие служит также для щупа, имеющего красный цвет, только при замере тока большой величины.

После настройки инструмента можно приступить к замерам данного параметра. К тому же не имеет большого значения, какой щуп прибора в какое гнездо розетки вставить. Процедура очень простая и занимает немного времени, главное соблюдать технику безопасности.

Во-первых, нужно держаться строго за изолированную часть. Во-вторых, запрещается дотрагиваться до металлических частей прибора. В-третьих, когда вставлены провода в гнезда розетки, элементы мультиметра, сделанные из металла, не должны прикасаться промеж собой, так как может возникнуть короткое замыкание. После этого на экране появиться интересующий результат, который будет обозначать величину напряжения в розетки.

При производстве измерительного процесса мультиметр должен находиться на горизонтальной поверхности, особенно стрелочный вид, так как от этого зависит точность результатов. К тому же перед замером следует осмотреть провода мультиметра на предмет целостности. Также длина их должна соответствовать расстоянию, на котором находится прибор, провода со щупами не должны быть натянуты и выскакивать из розетки. Лучше всего рядом с розеткой поставить стул, и расположить инструмент на нем.
