Как выбрать узо

Принцип работы и правила подключения УЗО

Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.

Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.

Принцип работы

Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.

Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:

• неправильный монтаж проводки,
• пробои на корпус в технике,
• неверный монтаж в щитке и другие опасные случаи.

Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.

Правильный выбор устройства

Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:

1. Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
2. Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
3. Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.

Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.

Дифференциальные автоматы, устройства защитного отключения CHINT.

Подключение устройства

Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.

Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.

При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.

Критерии подбора УЗО

При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока

После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.

Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.

Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Номинальный ток нагрузки в зоне защиты, А	16	25	40	63	80
IDn при работе в зоне защиты одиночного потребителя, мА	10	30	30	30	100
IDn при работе в зоне защиты группы потребителей, мА	30	30	30(100)	100	300
IDn УЗО противопожарного назначения на ВРУ, мА	300	300	300	300	300

Разновидности устройств защитного отключения

Выключатель дифференциального тока может иметь один из следующих типов:

• AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;На корпус устройства типа AC наносится специальный значок в виде волны (переменный ток)
• A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;Прибор типа A маркируется значком, обозначающим оба типа токов, с которыми он может работать
• B. Такие устройства защитного отключения используются только на промышленных предприятиях.

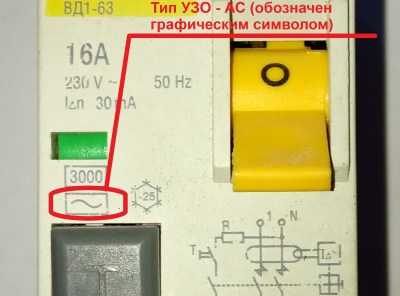

УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий

Конструкция УЗО

Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:

• электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
• электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.

Производители устройств защитного отключения

Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:

• ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;Электротехническое оборудование ABB славится своим качеством и надёжностью
• Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
• SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
• Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
• Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
• IEK — продукция, качество которой приемлемо, а цена — низкая;Изделия под маркой IEK относятся к бюджетному классу с хорошим качеством и приемлемыми ценами
• «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
• DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.

Выбор УЗО по уставке тока утечки и номинальному току

Уставка тока утечки — главная характеристика устройства. Это минимальная величина утечки тока, вызывающая срабатывание аппарата. По этому параметру УЗО делятся на два вида.

К первому виду относятся устройства, защищающие от поражения электротоком:

1. 6 мА. Американский и европейский стандарт. У нас не применяются, поскольку требовательны к качеству проводки;
2. 10 мА. Через них подключаются розетки и электроприемники в помещениях с повышенной влажностью (ванные, бассейны, бани, сауны);
3. 30 мА. Для розеток и приборов в сухих помещениях.

Ко 2-му типу относятся противопожарные УЗО, имеют меньшую чувствительность:

• 100 мА;
• 300 мА;
• 500 мА;
• 1000 мА.

В электрической цепи всегда присутствуют нормальные утечки (дефекты в изоляции, места соединений и пр.) и они тем выше, чем больше длина цепи. Потому нет смысла ставить УЗО чувствительностью 10 или 30 мА, к примеру, на вводе в здание — оно постоянно будет срабатывать.

Сеть объекта разбивают на группы и в каждую устанавливают УЗО с требуемой чувствительностью. На вводе в здание устанавливают устройство с меньшей чувствительностью и задержкой срабатывания (об этом ниже) — для подстраховки. Другая важная характеристика, как у всех электроприборов вообще, — номинальный ток. Зависит от нагрузки, включаемой в цепь.

Дело в том, что при относительно небольших перегрузках, обычные бытовые автоматические выключатели класса В отключаются далеко не сразу. Время их срабатывания может достигать 60 мин, когда нагреется биметаллическая пластина теплового расцепителя.

Если УЗО рассчитано на тот же номинальный ток, оно в течение этого времени будет работать с перегрузкой, что приведет к выходу из строя.

Рекомендуется выбирать УЗО с номинальным током на ступень выше, чем у защищающего данную группу автоматического выключателя.

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

• электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
• специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
• усилительный электронный модуль;
• исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»).

Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Характеристики УЗО

При выборе устройства защитного отключения для сети учитываются следующие характеристикиУЗО:

• тип устройства;

• номинальный рабочий ток;

• дифференциальный ток отключения;

• номинальное напряжение;

• номинальный условный ток короткого замыкания;

• время отключения.

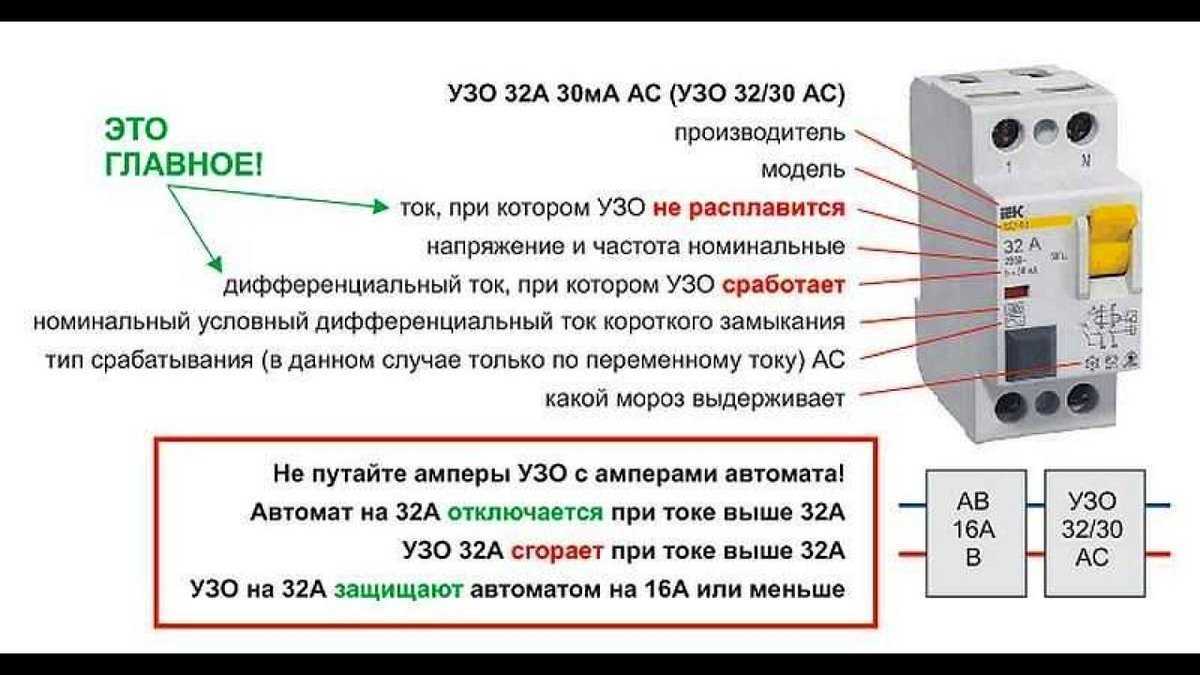

Все характеристики УЗО для удобства выбора указываются на корпусе устройства при помощи надписей и графической информации в соответствии с ГОСТ Р 51326.1-99.

Типы УЗО

Существует несколько типов устройства защитного отключения:

1. АС – для синусоидального переменного тока.

2. А – для пульсирующего постоянного тока (а также для синусоидального переменного тока).

3. В – для постоянного тока (а также для пульсирующего постоянного тока и для синусоидального переменного тока).

Чаще применяют устройства типа АС. Они обесточивают в случае утечки бытовые и промышленные сети переменного тока.

Однако, если в сети используются приборы для работы которых применяется постоянный ток (телевизоры, радиоприемники, компьютеры), то в этом случае необходима установка устройства типа А.

Устройства типа В, как видно, практически универсальны и могут устанавливаться практически в любые сети, если прочие характеристики УЗО отвечают их требованиям. Такие устройства надежны, но дороги, поэтому чаще их применяют на ответственных промышленных объектах.

Существуют устройства типа S, которые применяют при селективной последовательной установке. Время срабатывания их несколько увеличено, чтобы успело сработать одно из устройств, назначенных для защиты конкретного потребителя. В этом случае отключается только та цепь, в которой произошла утечка, а остальные продолжают работать.

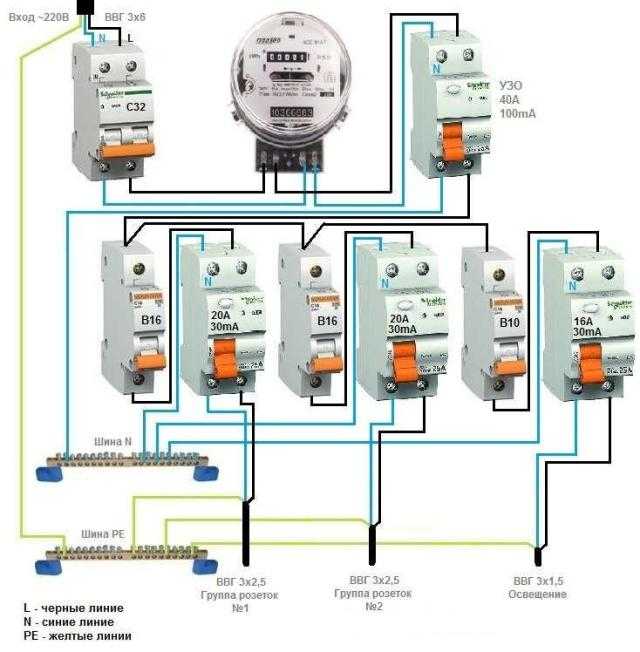

Пример селективного подключения УЗО

Номинальный рабочий ток

Номинальный ток УЗО – это характеристика, указывающая величину возникающего при подключении запланированной нагрузки допустимого тока в цепи, при котором устройство способно выполнять свои функции в соответствии с назначением. В отличие от подобной характеристики автоматического выключателя — это рабочая, а не пиковая величина.

Дифференциальный ток отключения

Эта характеристика обозначается на корпусе I∆n и обозначает величину тока утечки, при котором устройство сработает. Именно ее и называют чувствительностью. Требуемая величина этой характеристики УЗО учитывает назначениеи нормируется взависимости от того, с какой целью организована защита.

Для того, чтобы организм человека или животного не пострадал от поражения электричеством, величина не должна превышать 30 mA, поэтому и номинал устройства должен быть таким же.

Если УЗО устанавливают с целью защиты от возгораний, эта характеристика может быть и 100 mA. Но устанавливать такие устройства для защиты розеток бытовой электросети нельзя. Ток в 100 mA смертелен для человека.

В помещениях с повышенной влажностью требования к безопасности еще выше, поэтому и чувствительность УЗО должна быть не менее 10 mA.

Номинальное напряжение

Здесь все просто — характеристика указывает напряжение сети, в которой можно использовать УЗО. Для однофазных сетей используют устройства на 230 V, для трехфазных — на 400 V. Электронные УЗО очень чувствительны к величине напряжения, поэтому при несоответствии параметров могут работать некорректно. Назначение устройства можно определить как по количеству клемм, так и по информации на корпусе.

Номинальный условный ток короткого замыкания

Эта характеристика обозначается Inc и указывает на величину возникающего в результате короткого замыкания тока, который способно выдержать УЗО без потери работоспособности. Это свойство востребовано даже тогда, когда в сеть последовательно установлен автоматический выключатель. Дело в том, что автомат не способен выключиться настолько быстро, чтобы ток не достиг УЗО, поэтому устройство должно пропустить его и не выйти из строя.

Время отключения УЗО

Эта характеристика определяет интервал между обнаружением тока утечки и выключением сети. Значение времени отключения определяется по ГОСТ Р 51326.1-99 и зависит от величины дифференциального тока отключения. Максимальное время отключения для устройства любого назначения не может быть более 30 мс.

Какое устройство защитного отключения выбрать?

К потребителям электрической энергии по линиям электропередач протекает ток синусоидальной формы, поэтому и утечки в этом случае также будут синусоидальными. Следовательно, по типу выключатели дифференциального тока нужно выбирать – АС.

Устройство защитного отключения для квартиры

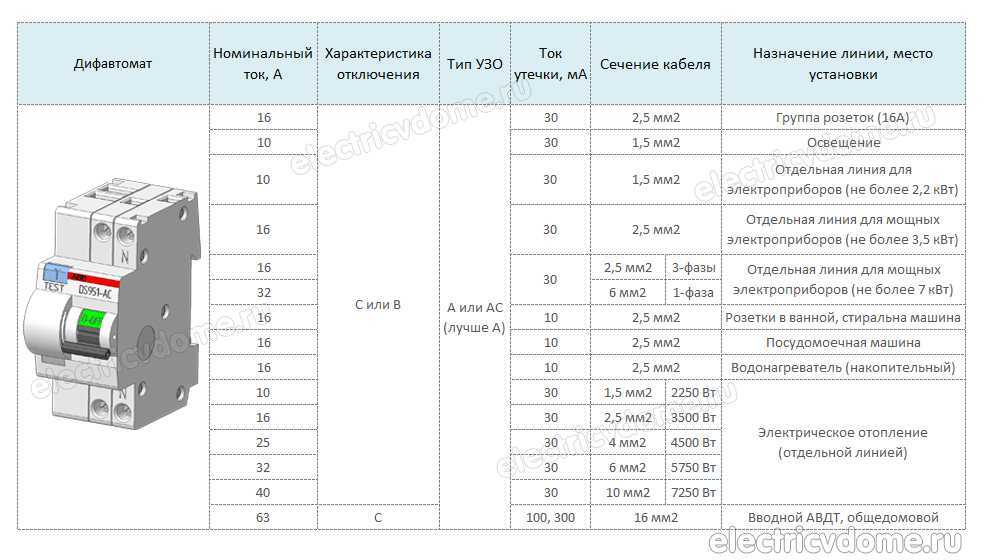

Для защиты в обычной квартире выключатели дифференциального тока выбирают как правило однофазные (двухполюсные) типа — АС, с номинальным напряжением — 230 В и номинальным током до 32 А.

Минимальный ток утечки, который способно почувствовать УЗО 10 мА. Однако выбирать УЗО с таким током утечки совсем не обязательно. Дело в том, что величина тока в 10 мА может являться суммарной утечкой для электроустройств и аппаратов квартиры в целом, особенно при старой электропроводке.

Устройство защитного отключения чувствуя это утечку будет ложно срабатывать. Для защиты людей от поражения электрическим током достаточным будет выбор УЗО с током утечки 30 мА .

Устройство защитного отключения для дома

В больших домах и коттеджах устанавливают трехфазные (четырехполюсные) выключатели дифференциального тока. Чтобы защита для таких сооружений была надежной, то в этом случае требуется установка не одного выключателя дифференциального тока, а нескольких. Схема питания для дома как правило имеет каскадный характер, с множеством разветвлений (особенно если дом многоэтажный).

В этом случае УЗО необходимо устанавливать на каждом разветвлений. Это как правило вводной электрощит, первый этаж, второй этаж, отдельные пристройки и т.п.

Для установки в вводном электрощите выключатель дифференциального тока выбирают с током утечки 100мА и выше. По типу имеет место устанавливать ВДТ типа S. Этот тип ВДТ селективные и имеют выдержку времени отключения.

Для отдельных групп помещений подойдут такие же как и для квартиры, с током утечки 30 мА, и типом А или АС.

Если УЗО планируется устанавливать в помещении со старой, ненадежной электропроводкой то в этом случае выбор и дальнейшая установка УЗО для таких помещений нецелесообразна.

Как известно УЗО реагирует на ток утечки а для электропроводки провода которой имеют старую ненадежную изоляцию (особенно в домах старой постройки) небольшие токи утечки возникают постоянно. УЗО в таких случаях может срабатывать часто и как правило без видимых причин.

В следствии этого рекомендуется применять в таких помещениях розетки со встроенным в них УЗО.

Похожие материалы на сайте:

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

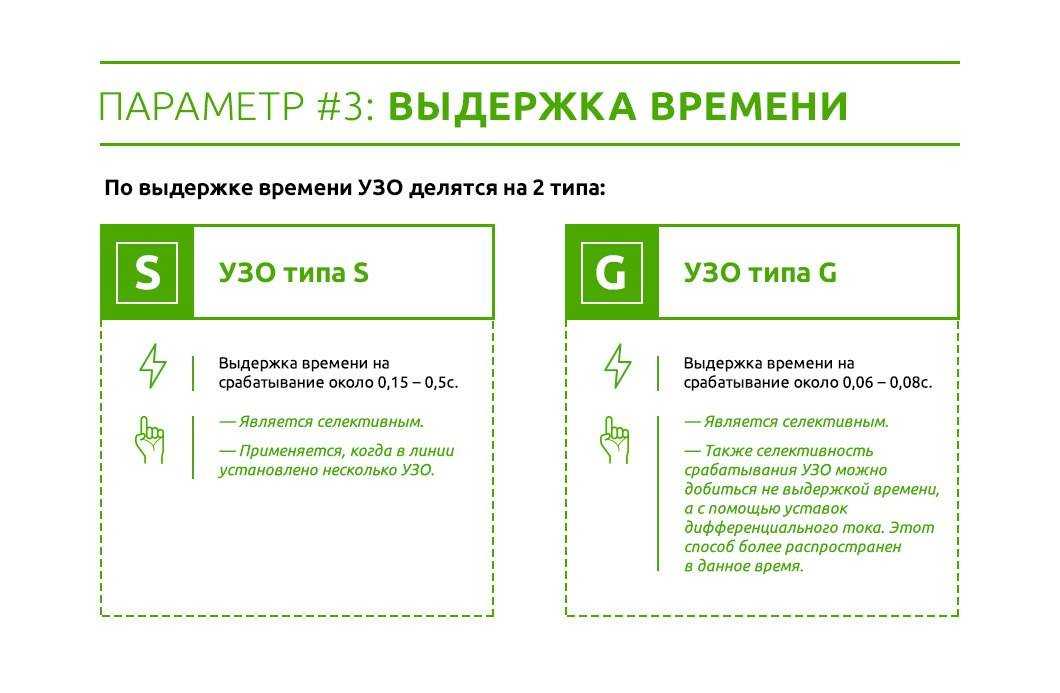

1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

• электронный — работающий от внешней сети;
• электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

• Legrand;
• ABB;
• AEG;
• Siemens;
• Schneider Electric;
• DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Что такое УЗО — назначение, принцип действия, маркировка и виды

Чем отличается УЗО от дифавтомата

Что такое дифференциальный автомат?

Что такое реле напряжения и для чего оно нужно в квартире

Установка и подключение устройств защитного отключения (УЗО): правила, схемы и важные советы для безопасности и эффективной работы

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Тестируем узо тип а и ас разница срабатывания

Думаю, в общих чертах всем понятно, какие бывают УЗО по типу срабатывания и в чем разница между устройствами AC и A. Теперь я бы хотел провести небольшое тестирование между этими двумя типами УЗО, чтобы наглядно показать какой тип, на что будет реагировать.

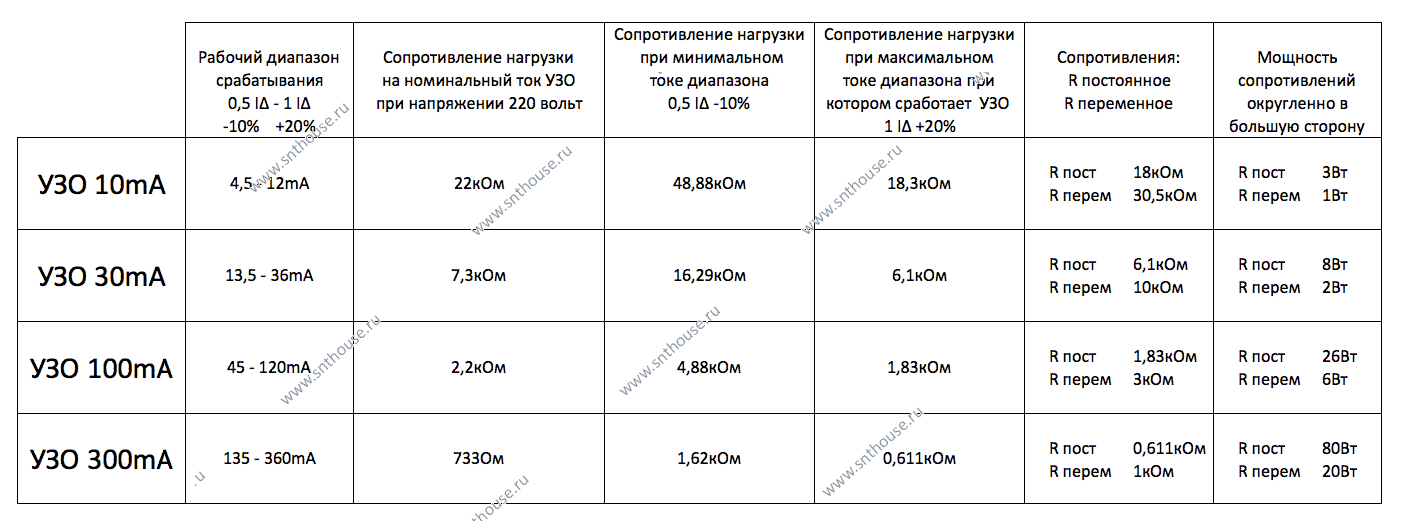

Чтобы спровоцировать работу устройства защитного отключения создадим утечку постоянного пульсирующего тока и посмотрим, как сработают или не сработают наши устройства.

Как создать синусоидальный ток утечки и проверить УЗО в домашних условиях мы уже рассматривали в одной из статей на данном сайте. Источником постоянного пульсирующего тока утечки будет обычный выпрямительный диод, которой установлен практически в каждой электронной технике.

Я купил диод марки 1n5408 и соберу схему с помощью, которой создам пульсирующий ток утечки. На вход диода мы подаем переменное напряжение (синусоидальной формы), а на выходе уже снимаем постоянное пульсирующие. Форма кривой будет иметь вид в виде полуволн синусоиды не изменяющий свое направление. В зависимости от полярности подключения диода (прямое или обратное) через узо будет протекать пульсирующий ток в разных направлениях.

Собираем схему питание – диод – лампочка. Чтобы убедиться в правильности срабатывания меняем полярность диода.

Первым проверим электромеханическое узо типа А марки hager которое как раз таки должно чувствовать такую утечку. Создаем утечку через него с помощью диода и лампочки. Как видим узо сработало.

Чтобы быть уверенным в надежности срабатывания поменяем полярность диода. Как видим, и в этом случае защитное устройство hager справилась с поставленной задачей.

Вторым в нашем эксперименте будет также узо фирмы hager но уже типа АС, которое в теории не должно вообще чувствовать пульсирующий ток утечки. Но на практике оказалось все совсем наоборот и узо хагер типа АС также почувствовало утечки и отключилось.

Причем данный тип УЗО сработал при разных полярностях диода. На первый взгляд может показаться, что между узо тип а и ас разница отсутствует, но на самом деле это не так.

То что в моем случае УЗО хагер типа АС отключилось в обоих вариантах полярности диода говорит наверное о его хорошем качестве (это не реклама). И это совсем не означает, что узо любой другой марки типа АС также отключится. Возможно тот же хагер с типом АС но другого номинала уже не почувствует пульсирующий ток утечки. Поэтому не нужно пренебрегать устройствами типа А.

Третьим в нашем эксперименте будет электромеханическое узо фирмы IEK. Собираем нашу схему так, чтобы через узо появилась утечка. Как видно из фото защитное устройство IEK не чувствует утечку пульсирующего тока.

То что узо IEK не отключилось не говорит о том, что оно дефектное или плохого качества. Все дело в том, что данное устройство типа АС, о чем свидетельствует маркировка. Теперь я надеюсь вам понятно в разница между узо типа а и ас. Попробуем поменять полярность подключения диода. Как видно в этом варианте узо сработало.
