Что делать, если выбивает автомат при включении стиральной машинки

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Проверка тэна стиральной машины мультиметром

Если вы все же не доверяете всем этим экспериментам и хотите быть на 100% уверенным, что поврежден именно ТЭН, а не что-то другое, то единственный ваш помощник — мультиметр.

Как правильно проверить тэн? Опять же вытаскиваете вилку с розетки, а тестер ставите в режим замера сопротивления.

Шкалы измерения до 200 Ом будет достаточно.

Подносите щупы к контактам тэна, чтобы проверить его целостность и отсутствие обрыва. В нормальной ситуации его сопротивление при этом должно быть в пределах от 20 до 50 Ом.

Если прибор показывает бесконечность, значит спираль оборвана.

Еще нужно протестировать его на замыкание на корпус. Один щуп прикладываете к металлической части тэна или центральному болту, где сидит заземление.

А другим поочередно касаетесь фазного и нулевого выводов.

Любые значения, даже в несколько десятков киллоОм говорят о том, что ТЭН пробит и подлежит замене.

Кстати, при простом обрыве в нагревательном элементе без его замыкания на корпус, автомат выбивать не будет.

В данном случае может выскакивать ошибка на дисплее, о том что вода не греется.

Если дисплея с описанием кода ошибок у вас нет, то просто потрогайте стекло на дверце стиралки. От теплой воды оно должно немного нагреваться.

Причина срабатывания

Работа УЗО заключается в определении появления критической нагрузки и автоматическом разрыве цепи, устраняющим опасность поражения током, возгорания прибора, вышедшего из строя. Если устройство сработало, то значит, причина в следующем:

• Изменились показатели напряжения из-за резкого увеличения числа пользователей, одновременно активировавших мощные электроприборы. Например, это систематически происходит в крупных городах в вечернее время, когда люди, возвратившись с работы примерно в одно время, начинают готовить пищу на электроплитах, включают охлаждающие или подогревающие воздух устройства, компьютеры, телевизоры.

• Напряжение изменилось по причине короткого замыкания на фоне сомкнувшихся из-за непогоды проводов. Поэтому при сильном ветре в любое время года прагматичные пользователи предусматривают возможность возникновения такой проблемы с сетью и не рискуют «здоровьем» СМА, если нет УЗО.





















  Применяете лимонную кислоту?

  О-да!Нет

• В стиральной машине какой-то узел неисправен или на оголённый участок провода попала влага. Например, вышел из строя нагревательный элемент по причине полного износа или нароста известковых отложений.
• Проводка уже порядочно изношенная либо с меньшей, чем требуется мощностью, отчего нагрузка оказывается чрезмерной и это приводит к размыканию УЗО цепи. Стирать в таких условиях на машинке невозможно, однако, это даже к лучшему – процесс может привести к возгоранию и действительной катастрофе.

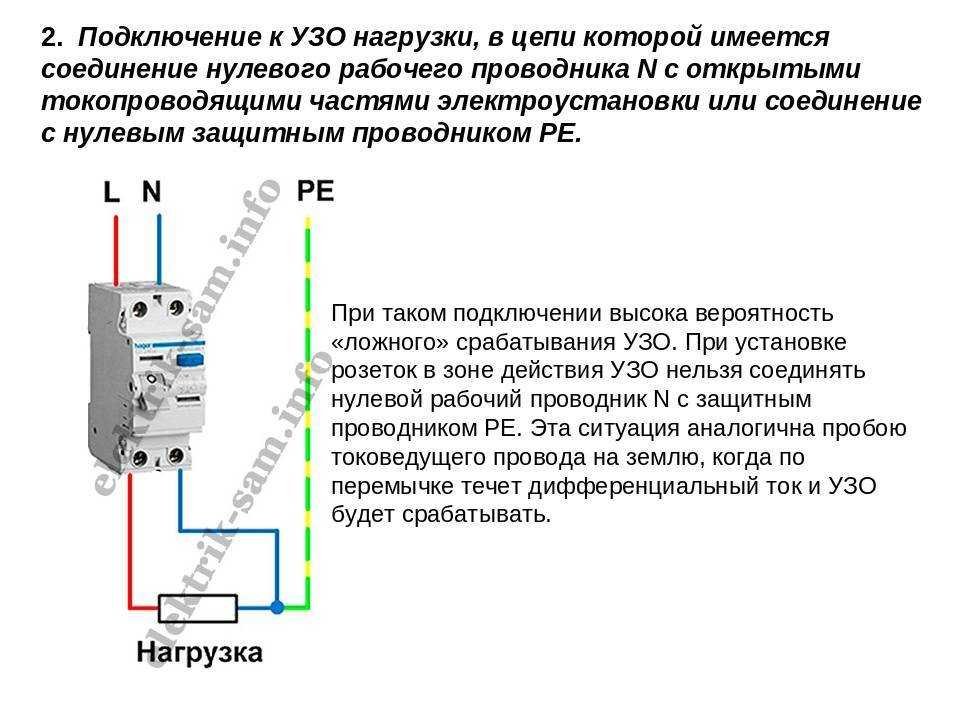

В редких случаях: при неправильной установке УЗО или выборе слишком чувствительной модели, оно срабатывает безосновательно, реагируя на минимальные, но не угрожающие никому по факту изменения.

дифференциальный автомат

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

• Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
• Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

• Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
• Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.

Замена ТЭН

Если ваш нагревательный элемент находится сзади и доступ к нему довольно прост (стиралки lg), то заменить его не представляет больших сложностей.

На центральном стягивающем болту нужно открутить всего одну гайку (не до конца), после чего слегка стукнув по ней, утапливаете этот болт во внутрь.

Теперь отверткой можно поддеть края корпуса тэна и извлечь его наружу.

Новый элемент должен быть вставлен по направляющей до упора.

Далее затягиваете центральную гайку и подключаете все провода питания обратно.

Для доступа к тену со стороны передней части (модели Bosch и другие), потребуется разобрать и снять верхнюю крышку, панель управления и лицевую сторону.

Вот подробное видео как это сделать.

С остальными более серьезными причинами, такими как замыкание платы, повреждение обмоток двигателя, лучше все-таки обращаться в сервисный центр к соответствующим специалистам.

Но повторимся еще раз, что почти 90% случаев отключения автомата и УЗО при работе стиральной машинки, все-таки приходится именно на неисправность тэна или проводки.

Какой должен быть источник питания для стиральной машины?

Прибор будет радовать отличной работой, если электропитание от розетки устроено по всем правилам:

• источник надежно защищен от воды, а в ванной комнате с повышенной влажностью этот факт имеет большое значение;
• в идеале должно быть подключение изолированного автомата УЗО;
• для надежности нужно применять в прокладке электрического питания ВВГ-кабель с параметрами 3 х 2,5, желательно с запасом.

Если с источником питания проблем нет, стоит искать причины в самой машине. Даже в новом приборе может скрываться заводской дефект. Придется воспользоваться услугами сервисного центра или заменить агрегат на другой.

Почему пропадает свет при включении новой машинки?

Ваша долгожданная стиралка готова к работе, но вместо того, чтобы стирать бельё — выбивает пробки. Такое бывает с автоматом неправильной ёмкости.

Если токовый номинал (указывается на корпусе) меньше 16 А, прибор срабатывает на выключение. Придётся его заменить. Автоматический выключатель обычно находится рядом со счётчиком. Там же находится УЗО (устройство защиты отключения). УЗО отключает свет при утечке тока. Проверку этих компонентов доверьте электрику. Если специалист не нашёл дефектов в электрической системе, значит в машине заводской брак. Лучше вернуть её, пока не закончился срок гарантии.

А что делать, если с проводкой все в порядке?

Почему пропадает свет при включении новой машинки?

Ваша долгожданная стиралка готова к работе, но вместо того, чтобы стирать бельё — выбивает пробки. Такое бывает с автоматом неправильной ёмкости.

Если токовый номинал (указывается на корпусе) меньше 16 А, прибор срабатывает на выключение. Придётся его заменить. Автоматический выключатель обычно находится рядом со счётчиком. Там же находится УЗО (устройство защиты отключения). УЗО отключает свет при утечке тока. Проверку этих компонентов доверьте электрику. Если специалист не нашёл дефектов в электрической системе, значит в машине заводской брак. Лучше вернуть её, пока не закончился срок гарантии.

Короткое замыкание нагревательного ТЭНа

Из-за некачественной воды и химических средств ТЭН «съедается», наслаиваются различные примеси и накипь. Теплопередача ухудшается, нагревательный элемент перегревается и происходит замыкание. В результате выбивает счетчик и пробки.

Для проверки нагревателя отсоединяют шнур электропитания и замеряют сопротивление с помощью мультиметра, устанавливая предельный показатель на о Ом. В норме сопротивление должно варьироваться от 20 до 50 Ом.

Иногда ТЭН «замыкает» на корпусе. Чтобы исключить эту причину, поочередно замеряют выходы и заземляющие болты на сопротивление. Даже небольшой показатель мультиметра говорит о замыкании, и это является причиной отключения УЗО.

Для замены ТЭНа нужно:

1. снять заднюю панель, если устройство расположено сзади. Если ТЭН находится впереди, сначала снимается панель управления, затем передняя крышка;
2. выкрутить гайку болта заземления примерно на 6 оборотов, утопить болт внутри;
3. с помощью отвертки поддеть нагревательный элемент и аккуратно извлечь;

В процессе замены нагревательного элемента нельзя туго зажимать гайку, поскольку можно выдавить ТЭН из бака.

Почему возникла неисправность?

Если машинка Бош внезапно отключилась, а вместе с ней обесточились и другие помещения, то идти к электрощитку, включать тумблер и продолжать стирку настоятельно не рекомендуется. Даже единичное срабатывание автомата говорит о перегрузке в электросети и требует комплексной диагностики. Халатное отношение к проблеме с временным «решением» чревато усугублением ситуации – при очередном перенапряжении случится короткое замыкание с последующим возгоранием.

Медлить нельзя – лучше позаботиться о безопасности жильцов и имущества, найти причину выбивания пробок самостоятельно или обратиться к профессиональным электрикам. Облегчается задача тем, что привести к подобной реакции электросети может ограниченный круг неисправностей. Так, срабатывает УЗО на машинку в следующих случаях:

• в цепь включено неподходящее УЗО или дифавтомат;
• проводка устарела;
• нагрузка на сеть возросла, и проводка уже не справляется;
• сетевой шнур стиральной машинки замыкается;
• розетка, выделенная под стиралку, сломалась;
• кнопки на приборной панели машинки Бош замыкают (чаще клавиша «Пуск»);
• неисправен сетевой фильтр;
• вышла из строя плата управления;
• внутри стиралки перегорели клеммы или повредилась проводка;
• произошла поломка ТЭНа или электродвигателя.

Чтобы определить, что именно вызывает выбивание пробок, необходимо последовательно проверить каждое «больное место». Сначала оцениваются самые частотные и легкоустранимые неисправности, а после – трудоемкие и масштабные поломки. В любом случае приступать к диагностике и ремонту можно только опытным и знакомым с электрикой мастерам. Если есть сомнения в своих силах, лучше обратиться к профессионалам.

Нарушенные и перетертые электропровода

Потертость электропроводов, как правило, возникает в труднодоступном месте стиральной машины. Когда аппарат вибрирует при сливе воды или сушке, электропровода трутся о панели и через какое-то время изоляция перетрется. Электрозамыкание на корпусе и является результатом того, что срабатывает автомат. Места повреждения провода определяются визуально: на изоляционном слое появляется нагар, потемневшие области оплавления. Эти места требуют пайки и повторной изоляции.

В заключение хочется предостеречь: если при включении стиральной машины выбивает автомат, высока вероятность удара током. Это очень опасно! Кроме того, даже незначительные нарушения в электропроводке аппарата или в электросети приводят к воспламенению.

Поэтому не рекомендуется включать автомат УЗО и продолжать стирку, а нужно выявить и устранить причину неисправности.

• 15 самых лучших стиральных машин
• 15 лучших стиральных машин от 30000 до 40000 рублей по отзывам покупателей
• 5 лучших стиральных машин Whirlpool по отзывам покупателей
• 6 лучших стиральных машин Bosch по отзывам покупателей
• 7 лучших стиральных машин Indesit по отзывам покупателей

Нужно ли отдельно устанавливать для стиральной машины?

Даже не очень мощный аппарат создаёт дополнительную серьёзную нагрузку на электросеть в периоды включения режима нагрева воды. К тому же в случае проблем с изоляцией проводов внутри самой машинки, во время очередного ее включения возможно возникновение неприятной нештатной ситуации с угрозой здоровью человека и работоспособности остальных приборов, использующих в это время ток.

Выключаете из розетки стиралку?

О-да!Нет

Из-за этой технической особенности бытовую «прачечную» многие пользователи подсоединяют к главной сети дома через отдельную электролинию. И устанавливают к ней автоматическое устройство для защиты от перебоев в напряжении.

Проверим электросеть

Машинка при включении и работе оказывает весомую нагрузку на электрическую сеть. Производители бытовой техники, и Bosch в том числе, предупреждают о «электротяжести» стиралок и прописывают определенные требования по ее эксплуатации. Среди них есть необходимость выделения для СМА отдельной ветки, защищенной УЗО и дифавтоматами. Также рекомендуется и тип проводов: ВВГ кабель сечением в 3х2,5

При этом неважно, какая стиральная модель приобретается, компактная, полноразмерная, дополненная сушкой или нет

В реальности же пользователи не соблюдают технику безопасности. Чаще подключается стиралка в общую розетку с другой бытовой техникой, через удлинитель или «тройник». Все это приводит к перегреву и повреждению проводов, после чего розетка плавится, срабатывает УЗО и свет отключается. Заподозрить неладное просто: изоляция на проводниках темная, пластмасса оплавленная, слышится запах гари.

Избежать перегрузки сети и последующих проблем можно, если:

• выделить под стиральную машинку отдельную ветку;
• оценить качество проложенной проводки;
• вставить влагостойкую розетку (имеет специальную крышечку);
• включать в цепь УЗО.

Если видимых признаков перегрева и повреждения проводов и розетки нет, значит, нужно проверить сетевой шнур изнутри. Откручиваем удерживающие заднюю панель болты, снимаем ее, а затем вынимаем сам кабель. После с помощью мультиметра «прозваниваем» жилы на пробой. Сразу оцениваем состояние клемм и контактов. Неисправные детали необходимо заменить.

Электроника или питающая проводка

Если с сетевым фильтром и кнопками на приборной панели все в порядке, то следует «прозвонить» остальные проводные соединения стиралки. Так как блок управления уже изучается, то стоит продолжить осмотр именно с него. Действуем последовательно: прикладываем щупы мультиметра к каждой клемме

В первую очередь обращаем внимание на подозрительные элементы, потертые, подгорелые или отошедшие

При диагностике управляющей платы лучше обойтись только визуальным осмотром

Любое неосторожное действие может привести к непоправимым последствиям вплоть до «летального исхода» техники. Комплексное тестирование модуля должны проводить только профессионалы на специальном оборудовании

Причина срабатывания пробок может быть и не в плате. Поэтому берем тестер и прозваниваем им проводку, подведенную к электромотору, помпе, ТЭНу, прессостату и другим датчикам и приборам. Все встречающиеся подгоревшие элементы подлежат замене, даже если их работоспособность подтверждается мультиметром.

Что такое УЗО?

УЗО или устройство (агрегат, прибор) защитного отключения электричества. Небольшой по размеру, он предназначен для автоматической генерации запрета на подачу тока к включённому агрегату, если определит, что где-то на линии образовалась утечка электричества.

Обеспечение работы такого устройства происходит за счёт наличия в нём:

трансформатора;

узла, выполняющего разрыв цепи;

элемента, ответственного за диагностику состояния сетевого напряжения.

Приборы, сошедшие с конвейера в недавнее время, модернизированы за счёт встроенного механизма электромагнитной отсечки.

Выбивает после покупки: проводка не соответствует нагрузке

Возможные проблемы с машинкой

Если с подачей электричества в квартиру проблем нет, следовательно, причина кроется в стиральной машинке. Чтобы исправить ситуацию, придется разобрать агрегат, осмотреть и провести необходимую диагностику. Но перед тем, как лезть под корпус стиралки, стоит отключить ее от сети и слить оставшуюся в автомате воду через аварийный слив. В противном случае высок риск получить электрическую или механическую травму. После заботы о своей безопасности, изучаем список возможных неполадок, приводящих к отключению автомата:

• поврежденный сетевой шнур или штекер;
• вызываемое замыкание нагревательного элемента;
• неисправный сетевой фильтр;
• сломанный двигатель;
• вышедший из строя фильтр помех;
• неработающие кнопки управления на приборной панели;
• перетертая внутренняя проводка или отошедшие контакты.

Проверку нужно начинать с самого частотного и простого, двигаясь к самой затратной и реже встречаемой поломке. В идеале лучше сразу обратиться к профессионалам за комплексной диагностикой автомата. Но можно справиться и своими силами, если следовать приведенным ниже инструкциям.

Шаг №5 – Короткое замыкание в эл.проводке

Замена ТЭН

Если ваш нагревательный элемент находится сзади и доступ к нему довольно прост (стиралки lg), то заменить его не представляет больших сложностей.

На центральном стягивающем болту нужно открутить всего одну гайку (не до конца), после чего слегка стукнув по ней, утапливаете этот болт во внутрь.

Теперь отверткой можно поддеть края корпуса тэна и извлечь его наружу.

Новый элемент должен быть вставлен по направляющей до упора.

Далее затягиваете центральную гайку и подключаете все провода питания обратно.

Для доступа к тену со стороны передней части (модели Bosch и другие), потребуется разобрать и снять верхнюю крышку, панель управления и лицевую сторону.

Вот подробное видео как это сделать.

С остальными более серьезными причинами, такими как замыкание платы, повреждение обмоток двигателя, лучше все-таки обращаться в сервисный центр к соответствующим специалистам.

Но повторимся еще раз, что почти 90% случаев отключения автомата и УЗО при работе стиральной машинки, все-таки приходится именно на неисправность тэна или проводки.

Почему выбивает УЗО вовремя работы стиральной машины

Не всегда причина выбитых пробок кроется в неисправности стиральной машинке. Проблема может быть в следующем:

• Если стиральная машина только что приобретена, то скорее всего причина скрывается в проводке, защитных устройствах электрической сети или неправильно подключенном заземлении. Возможно, у автоматов или УЗО не хватает мощности и они отключаются.
• Вилка, шнур машинки или розетка повреждены и коротят. Любыми неисправными деталями имеющими отношение к электричеству пользоваться нельзя, чревато неприятными последствиями.
• Стиральная машина автомат сама потребляет достаточно электроэнергии, а если включены несколько электроприборов одновременно, проводка не выдерживает и вырубает свет.

Если описанная выше ситуация не ваша, значит вам немного не повезло и искать неисправность нужно в самой машинке.

Какой дифавтомат поставить на варочную панель

Современные стиральные машины автомат относятся к классу бытовой техники с повышенным уровнем энергопотребления. Максимальная потребляемая мощность происходит во время нагрева воды, и составляет от 2 до 3,5 киловатт. Электропроводка во многих жилых микрорайонах, особенно ранних построек не были рассчитаны на такое количество энергопотребления.

А сегодня стиральная машина имеется почти в каждой квартире. Перегрузки электросетей, скачки напряжения и прочие неисправности сетей могут привести к пожару или поломке дорогостоящей детали стиральной машины. Для защиты бытовой техники, необходимо ответственно относиться к правильной установке и подключению прибора.

Дешевле заблаговременно ставить специальный защитный автомат, чем ремонтировать или покупать новую стиральную машину.

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку.

Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты.

Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Как работает УЗО и что такое дифавтомат?

Прежде чем начинать пользоваться дорогой бытовой техникой, необходимо решить, какой способ для ее защиты будет наиболее эффективным.

Стандартное устройство защитного отключения состоит из:

• пластикового корпуса;
• трансформатора тока;
• электромагнитного реле;
• расцепителя тока;
• механизма производящего самотестирование;
• в новых приборах дополнительно имеются электромагнитные отсечки.

При нормальном состоянии сети реле не срабатывает, но если на электропроводку оказывается повышенная нагрузка, установленный автомат принудительно обесточивает цепь, разрывая ее.

Такая ситуация может возникнуть, когда в сети произошел скачек напряжения, человек дотронулся до оголенного провода, на проводку попадет вода. В случае, когда срабатывает защитный автомат, нет необходимости производит его замену. В отличие от плавких предохранителей, это устройство предназначено для многократного использования.

Максимальную защиту стиральной машины обеспечит современное устройство – дифавтомат, которое совмещает в себе стандартное узо и автомат. Помимо того, что этот прибор обеспечивает весь спектр необходимых защит, он еще и экономит место в распределительном щитке.

Как выбрать автомат для стиральной машины?

Как выяснилось, обычное УЗО для стиральной машины не способно защитить от всех рисков. Лучше ставить дифавтомат – прибор, которому под силу эта задача.

Какой прибор защиты поставить и как правильно его выбрать? Ведь это достаточно новое устройство на рынке электроприборов.

Чтобы грамотно подобрать и поставить подходящий дифавтомат, необходимо знать и учитывать несколько обязательных характеристик:

1. Мощность. Как и при покупке любого устройства защиты, дифавтомат подбирается в соответствии с мощностью сети (однофазные и трехфазные);
2. Номинальное напряжение. Характеристика, показывающая диапазон рабочих напряжений сети. В однофазной сети оно – 220 В, в трехфазной – 380 В;
3. Номинал автомата и особенности расцепителей. Для бытовых электрических сетей специалисты рекомендуют выбирать автомат с характеристикой, обозначающей латинскую букву «С». Что касается цифрового обозначения, то для розеточной сети, как правило, выбирают дифавтомат С16, реже С25;
4. Особенности встроенного УЗО. Наиболее эффективный дифавтомат со встроенным УЗО для стиральной машины считается класса А. Упрощенный, класса АС, для такого потребителя не всегда оказывается подходящим.
5. Дополнительная защита. Если дифавтомат не оснащен специальной защитой от обрыва нулевого проводника, то при выходе из строя одного из проводников, УЗО часто не срабатывает на утечку тока.
6. Номинальная сила тока. Опытные специалисты советуют ставить защиту на 0,03 Ампер. Конечно, устройство, рассчитанное на 0,01 Ампер надежнее, но и ценовая категория его выше. Для бытовых сетей, по факту, такая защита не требуется.

Проблемы с электрическими коммуникациями

Машинка создает довольно большую нагрузку на сеть при включении и работе, поэтому для ее подключения необходимо использовать отдельную сеть, защищенную УЗО и дифавтоматами. К электропроводке такой сети также предъявляются особые требования

Необходимо использовать ВВГ кабель 3х2,5, при этом неважно какую машинку нужно будет подключить с функцией сушки или без таковой

По факту автоматическую стиральную машину подключают как угодно: в общую розетку со всеми кухонными электроприборами, через удлинитель, а иногда даже и через переходник. Это приводит к перегреву и повреждению электропроводки, сетевого провода и оплавлению корпуса розетки, после чего срабатывает защита и сеть обесточивается. Определить проблему с электрическими коммуникациями в ряде случаев несложно, видна потемневшая проводка, оплавленная розетка, чувствуется запах горелой изоляции и пластмассы.

Чтобы проблема не повторялась необходимо:

1. проложить отдельную сеть, питающую стиральную машину по схемам указанным ниже или по адекватным альтернативным схемам;
2. использовать розетки с защищенным от влаги корпусом;
3. использовать устройства защищающие сеть.

Целостность сетевого шнура можно проверить с помощью мультиметра. Для этого нужно демонтировать нижнюю панель стиральной машины автомат, открутить фиксирующие болты и снять сетевой кабель. После этого можно прозвонить жилы провода на предмет определения пробоя. Возможно провод в порядке, но подгорели клеммы, в этом случае их нужно заменить.

Проблемы с сетевым фильтром и контактами кнопок

Если вы, протестировав сетевой шнур, убедились в его исправности, значит, проблема может быть в сетевом фильтре. Устройство именуемое сетевым фильтром — это деталь, к которой подключается сетевой шнур. В определенных случаях производители стиральных машин автомат объединяют сетевой шнур с «бочонком» сетевого фильтра, поэтому менять приходится два элемента сразу. Фильтр неремонтируемая деталь поэтому, если вы, протестив его мультиметром и осмотрев визуально, обнаружили неисправность, нужно готовиться к замене данного элемента.

В редких случаях автомат вышибает из-за слабого соединения контактов провода и сетевого фильтра. От этого соответственно подгорают контакты, как самого фильтра, так и провода. В этом случае не нужно пытаться чистить контакты, их нужно заменить вместе с сетевым фильтром, в противном случае это может вызвать новые перебои и перегрузки в сети.

УЗО может выбивать и по причине неисправных кнопок или кнопки панели управления. Почему это происходит? Главная проблема в том, что контакты кнопок со временем изнашиваются, при нажатии на неисправную кнопку контакт пробивает и от этого возникает перегрузка. Что нужно сделать?

• Разобрать стиральную машину сняв блок управления.
• Прозвонить мальтиметром контакты кнопки включение/выключение стиральной машины.
• Прозвонить мультиметром контакты прочих кнопок и провода идущие к ним.

Это интересно: Выбор кабеля для группы освещения — рассматриваем в общих чертах

Неисправность электропроводки

В большинстве случаев стиральная машина выбивает автомат по причине нарушений в работе электропроводки:

1. УЗО или автомат выполнены некачественно, имеют небольшую емкость или неправильно настроены. Эта причина встречается чаще всего. Электричество может отключаться даже при сливе воды.
2. На электрический счетчик оказывается чрезмерная нагрузка. Перед тем, как включать стиральную машину в розетку, рекомендуется выключить другую мощную бытовую технику, к примеру, микроволновку.
3. Неисправная электропроводка или сама розетка. Чтобы убедиться, что причина именно в этом, необходимо подключить к сети прибор, который имеет одинаковую со стиральной машинкой мощность. Если автоматы все равно выбивает, значит, проводка неисправна.

Будет лучше, если поиском проблемы и заменой проводки займутся специалисты.

Ремонт розетки

Чтобы стиральная машина Бош, LG или любой другой модели работала все время, необходимо заранее позаботиться о качественной системе электропроводки. Есть несколько рекомендаций:

1. Желательно, чтобы в процессе использовался кабель 3 на 2.5 с небольшим запасом.
2. Если устройство находится в помещении с повышенным уровнем влажности, например, в ванной, розетка должна быть надежно защищена от попадания в нее воды.
3. Если есть возможность, лучше поставить отдельный автомат на каждую комнату или к стиральной машине.
